详解cisco路由器配置ACL控制列表
思科网络配置-ACL
思科⽹络配置-ACL1、标准ACL Router(config)# access-list access-list-number {permit | deny | remark} source [mask] Router(config-if)# ip access-group access-list-number {in | out} *表号------- 1 to 99 *缺省的通配符掩码 0.0.0.0 *no access-list access-list-number 移除整个ACL *remark 给访问列表添加功能注释 *mask 反掩码2.扩展ACL 扩展访问控制列表是⼀种⾼级的ACL，配置命令的具体格式如下： access-list ACL号 [permit|deny] [协议] [定义过滤源主机范围] [定义过滤源端⼝] [定义过滤⽬的主机访问] [定义过滤⽬的端⼝] 例如：access-list 101 deny tcp any host 192.168.1.1 eq www这句命令是将所有主机访问192.168.1.1这个地址⽹页服务（WWW）TCP连接的数据包丢弃。
⼩提⽰：同样在扩展访问控制列表中也可以定义过滤某个⽹段，当然和标准访问控制列表⼀样需要我们使⽤反向掩码定义IP地址后的⼦⽹掩码。
表号 100 to 199 3.命名访问控制列表 命名访问控制列表格式： ip access-list {standard/extended} <access-list-name>（可有字母，数字组合的字符串) 例如：ip access-list standard softer //建⽴⼀个名为softer的标准访问控制列表。
1. router（config）#ip access-list standard +⾃定义名2. router（config-std-nac1）#11 permit host +ip //默认情况下第⼀条为10,第⼆条为20.如果不指定序列号，则新添加的ACL被添加到列表的末尾3. router（config-std-nac1）#deny any4. router（config）#ip access-list standard benet5. router（config-std-nasl）#no 116. 使⽤show access-lists可查看配置的acl信息ACL的过滤流程： 1、按顺序的⽐较：先⽐较第⼀⾏，如果不匹配，再⽐较第⼆⾏，依次类推直到最后⼀⾏ 2、从第⼀⾏起，直到找到⼀个符合条件的⾏，符合以后就不再继续⽐较下去 3、默认在每个ACL中的最后⼀⾏为隐含的拒绝，最后要加pemint any,使其他的⽹络可通。
思科ACL访问控制列表常规配置操作详解
思科ACL访问控制列表常规配置操作详解本⽂实例讲述了思科ACL访问控制列表常规配置操作。
分享给⼤家供⼤家参考，具体如下：⼀、ACL概述ACL (Access Control List,访问控制列表）是⼀系列运⽤到路由器接⼝的指令列表。
这些指令告诉路由器接收哪些数据包、拒绝哪些数据包，接收或者拒绝根据⼀定的规则进⾏，如源地址、⽬标地址、端⼝号等。
ACL使得⽤户能够管理数据流，检测特定的数据包。
路由器将根据ACL中指定的条件，对经过路由器端⼝的数据包进⾏检査。
ACL可以基于所有的Routed Protocols (被路由协议，如IP、IPX等）对经过路由器的数据包进⾏过滤。
ACL在路由器的端⼝过滤数据流，决定是否转发或者阻⽌数据包。
ACL应该根据路由器的端⼝所允许的每个协议来制定，如果需要控制流经某个端⼝的所有数据流，就需要为该端⼝允许的每⼀个协议分别创建ACL。
例如，如果端⼝被配置为允许IP、AppleTalk和IPX协议的数据流，那么就需要创建⾄少3个ACL, 本⽂中仅讨论IP的访问控制列表。
针对IP协议，在路由器的每⼀个端⼝,可以创建两个ACL:—个⽤于过滤进⼊（inbound)端⼝的数据流，另⼀个⽤于过滤流出（outboimd)端⼝的数据流。
顺序执⾏：—个ACL列表中可以包含多个ACL指令，ACL指令的放置顺序很重要。
当路由器在决定是否转发或者阻⽌数据包的时候，Cisco的IOS软件，按照ACL中指令的顺序依次检査数据包是否满⾜某⼀个指令条件。
当检测到某个指令条件满⾜的时候，就执⾏该指令规定的动作，并且不会再检测后⾯的指令条件。
ACL作⽤： * 限制⽹络流量，提⾼⽹络性能。
* 提供数据流控制。
* 为⽹络访问提供基本的安全层。
⼆、ACL 类型1. 标准ACL: access-list-number编号1~99之间的整数，只针对源地址进⾏过滤。
2. 扩展ACL: access-list-number编号100~199之间的整数，可以同时使⽤源地址和⽬标地址作为过滤条件，还可以针对不同的协议、协议的特征、端⼝号、时间范围等过滤。
Cisco路由器配置ACL详解之基于时间的访问控制列表
Cisco路由器配置ACL详解之基于时间的访问控制列表
基于时间的访问控制列表：
上⾯我们介绍了标准ACL与扩展ACL，实际上我们数量掌握了这两种访问控制列表就可以应付⼤部分过滤⽹络数据包的要求了。
不过实际⼯作中总会有⼈提出这样或那样的苛刻要求，这时我们还需要掌握⼀些关于ACL的⾼级技巧。
基于时间的访问控制列表就属于⾼级技巧之⼀。
⼀、基于时间的访问控制列表⽤途：
可能公司会遇到这样的情况，要求上班时间不能上QQ，下班可以上或者平时不能访问某⽹站只有到了周末可以。
对于这种情况仅仅通过发布通知规定是不能彻底杜绝员⼯⾮法使⽤的问题的，这时基于时间的访问控制列表应运⽽⽣。
⼆、基于时间的访问控制列表的格式：
基于时间的访问控制列表由两部分组成，第⼀部分是定义时间段，第⼆部分是⽤扩展访问控制列表定义规则。
这⾥我们主要讲解下定义时间段，具体格式如下：
time-range时间段名称
absolute start [⼩时：分钟] [⽇⽉年] [end] [⼩时：分钟] [⽇⽉年]
例如：time-range softer
absolute start 0:00 1 may 2005 end 12:00 1 june 2005
意思是定义了⼀个时间段，名称为softer，并且设置了这个时间段的起始时间为2005年5⽉1⽇零点,结束时间为2005年6⽉1⽇中午12点。
我们通过这个时间段和扩展ACL的规则结合就可以指定出针对⾃⼰公司时间段开放的基于时间的访问控制列表了。
当然我们也可以定义⼯作⽇和周末，具体要使⽤periodic命令。
我们将在下⾯的配置实例中为⼤家详细介绍。
思科路由器acl详解
cisco路由器配置ACL详解如果有人说路由交换设备主要就是路由和交换的功能，仅仅在路由交换数据包时应用的话他一定是个门外汉。
如果仅仅为了交换数据包我们使用普通的HUB就能胜任，如果只是使用路由功能我们完全可以选择一台WINDOWS服务器来做远程路由访问配置。
实际上路由器和交换机还有一个用途，那就是网络管理，学会通过硬件设备来方便有效的管理网络是每个网络管理员必须掌握的技能。
今天我们就为大家简单介绍访问控制列表在CISCO路由交换上的配置方法与命令。
什么是ACL？访问控制列表简称为ACL，访问控制列表使用包过滤技术，在路由器上读取第三层及第四层包头中的信息如源地址，目的地址，源端口，目的端口等，根据预先定义好的规则对包进行过滤，从而达到访问控制的目的。
该技术初期仅在路由器上支持，近些年来已经扩展到三层交换机，部分最新的二层交换机也开始提供ACL的支持了。
访问控制列表使用原则由于ACL涉及的配置命令很灵活，功能也很强大，所以我们不能只通过一个小小的例子就完全掌握全部ACL的配置。
在介绍例子前为大家将ACL设置原则罗列出来，方便各位读者更好的消化ACL知识。
1、最小特权原则只给受控对象完成任务所必须的最小的权限。
也就是说被控制的总规则是各个规则的交集，只满足部分条件的是不容许通过规则的。
2、最靠近受控对象原则所有的网络层访问权限控制。
也就是说在检查规则时是采用自上而下在ACL 中一条条检测的，只要发现符合条件了就立刻转发，而不继续检测下面的ACL 语句。
3、默认丢弃原则在CISCO路由交换设备中默认最后一句为ACL中加入了DENY ANY ANY，也就是丢弃所有不符合条件的数据包。
这一点要特别注意，虽然我们可以修改这个默认，但未改前一定要引起重视。
由于ACL是使用包过滤技术来实现的，过滤的依据又仅仅只是第三层和第四层包头中的部分信息，这种技术具有一些固有的局限性，如无法识别到具体的人，无法识别到应用内部的权限级别等。
详解路由器配置ACL控制列表
详解路由器配置A C L控制列表文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）如果有人说路由交换设备主要就是路由和交换的功能，仅仅在路由交换数据包时应用的话他一定是个门外汉。
如果仅仅为了交换数据包我们使用普通的HUB就能胜任，如果只是使用路由功能我们完全可以选择一台WINDOWS服务器来做远程路由访问配置。
实际上路由器和交换机还有一个用途，那就是网络管理，学会通过硬件设备来方便有效的管理网络是每个网络管理员必须掌握的技能。
今天我们就为大家简单介绍访问控制列表在CISCO路由交换设备上的配置方法与命令。
什么是A C L？访问控制列表简称为ACL，访问控制列表使用包过滤技术，在路由器上读取第三层及第四层包头中的信息如源地址，目的地址，源端口，目的端口等，根据预先定义好的规则对包进行过滤，从而达到访问控制的目的。
该技术初期仅在路由器上支持，近些年来已经扩展到三层交换机，部分最新的二层交换机也开始提供A C L的支持了。
访问控制列表使用原则由于ACL涉及的配置命令很灵活，功能也很强大，所以我们不能只通过一个小小的例子就完全掌握全部ACL的配置。
在介绍例子前为大家将ACL设置原则罗列出来，方便各位读者更好的消化ACL知识。
1、最小特权原则只给受控对象完成任务所必须的最小的权限。
也就是说被控制的总规则是各个规则的交集，只满足部分条件的是不容许通过规则的。
2、最靠近受控对象原则所有的网络层访问权限控制。
也就是说在检查规则时是采用自上而下在ACL中一条条检测的，只要发现符合条件了就立刻转发，而不继续检测下面的A C L语句。
3、默认丢弃原则在CISCO路由交换设备中默认最后一句为ACL中加入了DENY ANY ANY，也就是丢弃所有不符合条件的数据包。
这一点要特别注意，虽然我们可以修改这个默认，但未改前一定要引起重视。
由于ACL是使用包过滤技术来实现的，过滤的依据又仅仅只是第三层和第四层包头中的部分信息，这种技术具有一些固有的局限性，如无法识别到具体的人，无法识别到应用内部的权限级别等。

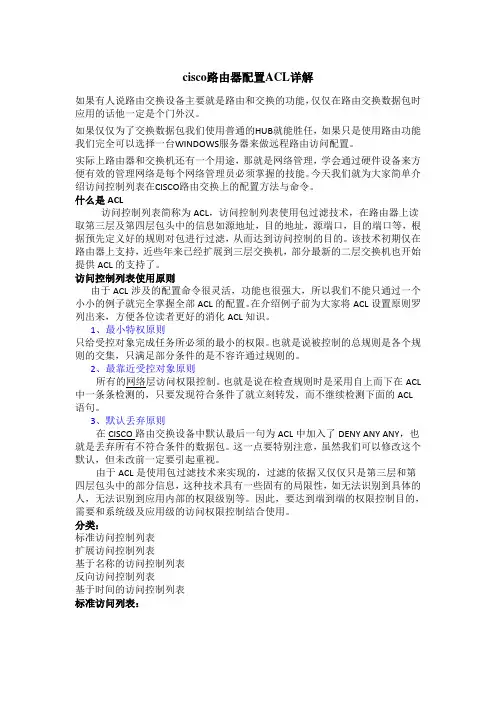

Cisco访问控制列表
cisco路由器配置ACL详解如果有人说路由交换设备主要就是路由和交换的功能，仅仅在路由交换数据包时应用的话他一定是个门外汉。
如果仅仅为了交换数据包我们使用普通的HUB就能胜任，如果只是使用路由功能我们完全可以选择一台WINDOWS服务器来做远程路由访问配置。
实际上路由器和交换机还有一个用途，那就是网络管理，学会通过硬件设备来方便有效的管理网络是每个网络管理员必须掌握的技能。
今天我们就为大家简单介绍访问控制列表在CISCO路由交换上的配置方法与命令。
什么是ACL访问控制列表简称为ACL，访问控制列表使用包过滤技术，在路由器上读取第三层及第四层包头中的信息如源地址，目的地址，源端口，目的端口等，根据预先定义好的规则对包进行过滤，从而达到访问控制的目的。
该技术初期仅在路由器上支持，近些年来已经扩展到三层交换机，部分最新的二层交换机也开始提供ACL的支持了。
访问控制列表使用原则由于ACL涉及的配置命令很灵活，功能也很强大，所以我们不能只通过一个小小的例子就完全掌握全部ACL的配置。
在介绍例子前为大家将ACL设置原则罗列出来，方便各位读者更好的消化ACL知识。
1、最小特权原则只给受控对象完成任务所必须的最小的权限。
也就是说被控制的总规则是各个规则的交集，只满足部分条件的是不容许通过规则的。
2、最靠近受控对象原则所有的网络层访问权限控制。
也就是说在检查规则时是采用自上而下在ACL 中一条条检测的，只要发现符合条件了就立刻转发，而不继续检测下面的ACL语句。
3、默认丢弃原则在CISCO路由交换设备中默认最后一句为ACL中加入了DENY ANY ANY，也就是丢弃所有不符合条件的数据包。
这一点要特别注意，虽然我们可以修改这个默认，但未改前一定要引起重视。
由于ACL是使用包过滤技术来实现的，过滤的依据又仅仅只是第三层和第四层包头中的部分信息，这种技术具有一些固有的局限性，如无法识别到具体的人，无法识别到应用内部的权限级别等。
思科CISCO Acl访问控制详解
访问控制列表ACLACL简介ACL（Access Control List）是一个常用的用于流量匹配的工具，ACL通过对数据包中的源IP、目标IP、协议、源端口、目标端口这5元素进行匹配，然后对匹配的数据执行相应的策略（转发、丢弃、NAT 转换、限速）1.对访问网络的流量进行过滤，实现网络的安全访问；2. 网络地址转换(NAT)；3. QOS服务质量；4. 策略路由。
策略：要求1.1和1.2可以访问财务部(1.1和1.2 是销售部经理),其他不允许访问财务。
一、标准ACL:匹配条件较少，只能通过源IP地址和时间段进行流量匹配，在一些需要进行简单匹配的环境中使用。
R(config)# access-list 编号策略源地址编号：标准ACL范围1--- 99策略：permit允许 | deny 拒绝源地址：要严格检查的地址（ IP+通配符掩码）通配符掩码--- 是用来限定特定的地址范围（反掩码）用0 表示严格匹配用1 表示不检查例：主机 172.16.1.1 通配符掩码 0.0.0.0 32位都要检查主网 172.16.0.0/16 通配符掩码0.0.255.255 检查16位子网 172.16.1.0/24 通配符掩码0.0.0.255 24位要检查任意的 0.0.0.0 通配符掩码255.255.255.255不检查主机 ---- host 172.16.1.1 任意 ---- any练习：192.168.1.64/28子网掩码：255.255.255.240子网号： 192.168.1.64/28 (剩余4个主机位，网络号是16的倍数)广播地址： 192.168.1.79 (下一个网络号-1)通配符掩码 0.0.0.15 (比较前28位)通配符掩码 = 255.255.255.255 - 子网掩码也称为反掩码将ACL与接口关联：R(config-if)#ip access-group 编号 {in|out}{in|out} 表明在哪个方向上的数据进行控制策略：要求1.1和1.2可以访问财务部(1.1和1.2 是销售部经理)，其他不允许访问财务部。
cisco访问控制列表acl所有配置命令详解
cisco访问控制列表acl所有配置命令详解Cisco 路由ACL（访问控制列表）的配置标准ACL Router(config)#access-list 1-99 permit/deny 192.168.1.1（源IP）0.0.0.255（反码）Router(config)#interface f0/0 Router(config-if)#ip access-group 1-99 out/in 扩展ACL Router(config)#access-list 100-199 permit/deny tcp （协议类型）192.168.1.1（源IP） 0.标准ACLRouter(config)#access-list 1-99 permit/deny 192.168.1.1（源IP） 0.0.0.255（反码）Router(config)#interface f0/0Router(config-if)#ip access-group 1-99 out/in扩展ACLRouter(config)#access-list 100-199 permit/deny tcp（协议类型） 192.168.1.1（源IP） 0.0.0.255（源IP反码） 172.16.0.1（目标IP） 0.0.255.255（目标IP反码） eq ftp/23 端口号Router(config)#interface f0/0Router(config-if)#ip access-group 100-199 out/in基于时间的ACL设定路由器的时间:#clock set {hh:mm:ss} {data} {month} {year}Router(config)#time-range wangxin （定义时间名称）以下有两种：1.absouluterRouter(config-time-range)#absouluter指定绝对时间范围start hh:mm end hh:mm Day（日） MONTH(月份） YEAR（年份）end hh:mm end hh:mm Day（日） MONTH(月份） YEAR（年份）如果省略start及其后面的时间，则表示与之相联系的permit或deny语句立即生效，并一直作用到end处的时间为止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如果有人说路由交换设备主要就是路由和交换的功能，仅仅在路由交换数据包时应用的话他一定是个门外汉。
如果仅仅为了交换数据包我们使用普通的HUB就能胜任，如果只是使用路由功能我们完全可以选择一台W I N D O W S服务器来做远程路由访问配置。
？。
则
由于ACL涉及的配置命令很灵活，功能也很强大，所以我们不能只通过一个小小的例子就完全掌握全部ACL的配置。
在介绍例子前为大家将ACL设置原则罗列出来，方便各位读者更好的消化A C L知识。
1、最小特权原则
只给受控对象完成任务所必须的最小的权限。
也就是说被控制的总规则是各个规则的交集，只满足部分条件的是不容许通过规则的。
2、最靠近受控对象原则。
则。
的权限级别等。
因此，要达到端到端的权限控制目的，需要和系统级及应用级的访问权限控制结合使用。
标准访问列表：
访问控制列表ACL分很多种，不同场合应用不同种类的ACL。
其中最简单的就是标准访问控制列表，标准访问控制列表是通过使用IP包中的源IP地址进行过滤，使用的访问控制列表号1到99来创建相应的A C L
标准访问控制列表的格式
99。
址。
192.168.1.00.0.0.25 5
通过上面的配置将来自192.168.1.0/24的所有计算机数据包进行过滤丢弃。
为什么后头的子网掩码表示的是0.0.0.255呢？这是因为CISCO规定在ACL中用反向掩玛表示子网掩码，反向掩码为0.0.0.255的代表他的子网掩码为255.255.255.0。
小提示：对于标准访问控制列表来说，默认的命令是HOST，也就是说access-list 10 deny 192.168.1.1表示的是拒绝192.168.1.1这台主机数据包通讯，可以省去我们输入host 命令。
标准访问控制列表实例一
，。
的。
经过设置后E1端口就只容许来自172.16.4.13这个IP地址的数据包传输出去了。
来自其他IP地址的数据包都无法通过E1传输。
小提示：由于CISCO默认添加了DENY ANY的语句在每个ACL中，所以上面的access-list 1 deny any这句命令可以省略。
另外在路由器连接网络不多的情况下也可以在E0端口使用ip access-group 1 out命令来宣告，宣告结果和上面最后两句命令效果一样。
标准访问控制列表实例二
配置任务：禁止172.16.4.13这个计算机对172.16.3.0/24网段的访问，而172.16.4.0/24中的其他计算机可以正常访问。
路由器配置命令：
access-list 1 deny host 172.16.4.13 设置ACL，禁止172.16.4.13的数据包通过
access-list 1 permit any 设置ACL，容许其他地址的计算机进行通讯
int e 1 进入E1端口
1
而
100。
LAN
100到199。
扩展访问控制列表的格式：
扩展访问控制列表是一种高级的ACL，配置命令的具体格式如下：
access-list ACL号 [permit deny] [协议] [定义过滤源主机范围] [定义过滤源端口] [定义过滤目的主机访问] [定义过滤目的端口]
例如：access-list 101 deny tcp any host 192.168.1.1 eq www这句命令是将所有
主机访问192.168.1.1这个地址网页服务（WWW）TCP连接的数据包丢弃。
小提示：同样在扩展访问控制列表中也可以定义过滤某个网段，当然和标准访问控制列表一样需要我们使用反向掩码定义IP地址后的子网掩码。
扩展访问控制列表实例
我们采用如图所示的网络结构。
路由器连接了二个网段，分别为172.16.4.0/24,172.16.3.0/24。
在172.16.4.0/24网段中有一台服务器提供WWW服务，IP 地址为172.16.4.13。
不
现相当精细的控制，扩展ACL不仅读取IP包头的源地址/目的地址，还要读取第四层包头中的源端口和目的端口的IP。
不过他存在一个缺点，那就是在没有硬件ACL加速的情况下，扩展ACL会消耗大量的路由器CPU资源。
所以当使用中低档路由器时应尽量减少扩展ACL 的条目数，将其简化为标准ACL或将多条扩展ACL合一是最有效的方法。
基于名称的访问控制列表
不管是标准访问控制列表还是扩展访问控制列表都有一个弊端，那就是当设置好ACL 的规则后发现其中的某条有问题，希望进行修改或删除的话只能将全部ACL信息都删除。
也就是说修改一条或删除一条都会影响到整个ACL列表。
这一个缺点影响了我们的工作，为我们带来了繁重的负担。
不过我们可以用基于名称的访问控制列表来解决这个问题。
一、基于名称的访问控制列表的格式：
ip access-list [standard extended] [ACL名称]
例如：ip access-list standard softer就建立了一个名为softer的标准访问控制列表。
二、基于名称的访问控制列表的使用方法：
当我们建立了一个基于名称的访问列表后就可以进入到这个ACL中进行配置了。
不过即使再科学的访问控制列表规则也可能会因为未知病毒的传播而无效，毕竟未知病毒使用的端口是我们无法估计的，而且随着防范病毒数量的增多会造成访问控制列表规则过多，在一定程度上影响了网络访问的速度。
这时我们可以使用反向控制列表来解决以上的问题。
反向访问控制列表的用途及格式
一、反向访问控制列表的用途
反向访问控制列表属于ACL的一种高级应用。
他可以有效的防范病毒。
通过配置反向
ACL可以保证AB两个网段的计算机互相PING，A可以PING通B而B不能PING通A。
说得通俗些的话就是传输数据可以分为两个过程，首先是源主机向目的主机发送连接请求和数据，然后是目的主机在双方建立好连接后发送数据给源主机。
反向ACL控制的就是上面提到的连接请求。
二、反向访问控制列表的格式
反向访问控制列表格式非常简单，只要在配置好的扩展访问列表最后加上established 即可。
我们还是通过实例为大家讲解。
为
PING172.16.4.0的服务器，PING不通则说明ACL配置成功。
通过上文配置的反向ACL会出现一个问题，那就是172.16.3.0的计算机不能访问服务器的服务了，假如图中172.16.4.13提供了WWW服务的话也不能正常访问。
解决的方法是在ESTABLISHED那句前头再添加一个扩展ACL规则，例如：access-list 101 permit tcp 172.16.3.0 0.0.0.255 172.16.4.13 0.0.0.0 eq www
这样根据“最靠近受控对象原则”即在检查ACL规则时是采用自上而下在ACL中一条条检测的，只要发现符合条件了就立刻转发，而不继续检测下面的ACL语句。
172.16.3.0的计算机就可以正常访问该服务器的WWW服务了，而下面的ESTABLISHED防病毒命令还可以正
常生效。
笔者所在公司就使用的这种反向ACL的方式进行防病毒的，运行了一年多效果很不错，也非常稳定。
基于时间的访问控制列表：
上面我们介绍了标准ACL与扩展ACL，实际上我们数量掌握了这两种访问控制列表就可以应付大部分过滤网络数据包的要求了。
不过实际工作中总会有人提出这样或那样的苛刻要求，这时我们还需要掌握一些关于ACL的高级技巧。
基于时间的访问控制列表就属于高级技巧之一。
为
IP
periodic weekend 00:00 to 23:59 定义具体时间范围，为每周周末（6，日）的0点到23点59分。
当然可以使用periodic weekdays定义工作日或跟星期几定义具体的周几。
access-list 101 deny tcp any 172.16.4.13 0.0.0.0 eq ftp time-range softer 设置ACL，禁止在时间段softer范围内访问172.16.4.13的FTP服务。
access-list 101 permit ip any any 设置ACL，容许其他时间段和其他条件下的正常访问。
int e 1 进入E1端口。
ip access-group 101 out 宣告ACL101。
基于时间的ACL比较适合于时间段的管理，通过上面的设置172.16.3.0的用户就只能在周末访问服务器提供的FTP资源了，平时无法访问。
访问控制列表流量记录
网络管理员就是要能够合理的管理公司的网络，俗话说知己知彼方能百战百胜，所以有效的记录ACL流量信息可以第一时间的了解网络流量和病毒的传播方式。
下面这篇文章就为大家简单介绍下如何保存访问控制列表的流量信息，方法就是在扩展ACL规则最后加上LOG。
