圈闭和油气藏
3. 礁型圈闭
3. 纯水动力圈闭
3. 地层 - 水动力复 合圈闭
类
4. 刺穿圈闭
4. 沥青封闭 圈闭
4. 构造 - 地层 - 水 动力复合圈闭
5. 多因素构 5. 多因素地
造圈闭
层圈闭
三、Measurements of traps and pools
（一） Measurements of traps
在油气勘探初期，人们主要在地表有油气苗的地 点钻探，没有对地下产油的地质条件作分析研究，也 未进行较为系统的地质工作，勘探效益较低。通过实 践，总结正反两方面的经验，认识到油气聚集常与背 斜有关，这就产生了“背斜学说” (anticlinal theory) （I.C.White，1885）。在“背斜学说"指导下，逐步 开展以地质测量为基本手段的找油工作，大大加快了 新油气田的发现。
地层圈闭概念的提出和该类油气藏的系统研究，促进了油
气勘探，特别是老油气区的二次勘探。
在四、五十年代，赫伯特（M.K.Hubbert，1940， 1953）对流体势和水动力在形成油气圈闭过程中的 作用，作了精深的研究。他指出：油气圈闭位置总 是在油气势最小的地方。有些油气藏中油水界面的 倾斜，甚至油气存在于“圈闭”以外，是水动力作 用的结果。他不仅提出了水动力圈闭这一新的圈闭 类型，为勘探新的油气藏类型指明了方向，而且为 圈闭形成机理的研究奠定了理论基础。目前对圈闭 的研究，更多地涉及到油气运移的动力、势能与各 种遮挡条件的新认识。至于是否存在背斜构造也不 占主导地位，这样圈闭的概念就被极大地拓宽了。
“地层圈闭”(stratigraphic traps)这一术语是由莱复生（ A.I.Levsen，1936）首先提出来的。他在研究美国大量非构 造油气藏的基础上，提出了“地层圈闭”的概念，并在一系列 的论文和著作中加以系统论述。他指出：“地层圈闭是这样一 种圈闭，即地层变化是储集层形成圈闭的主要因素。”地层变 化包括“砂或多孔储集层的楔入或尖灭，砂层侧向变为渗透性 差或非渗透性的岩层，地层被削蚀与超覆，或地层层序类似的 变化等”。并进一步将地层圈闭划分为原生地层圈闭（即岩性 圈闭）和次生地层圈闭（即不整合圈闭）两类。
圈闭和油气藏精品文档14页

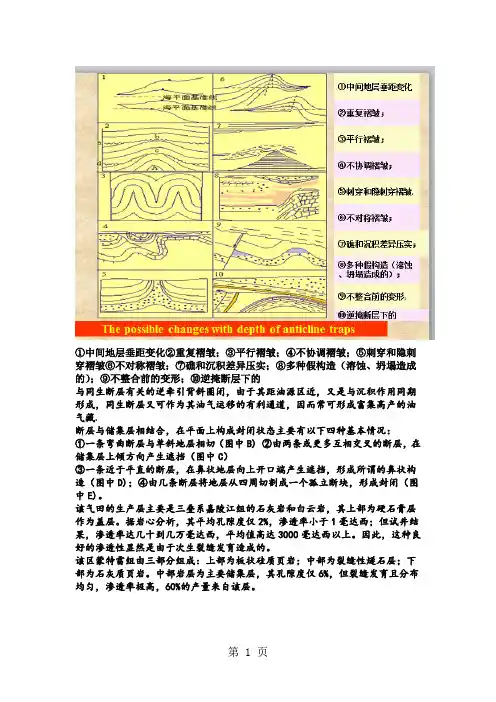

①中间地层垂距变化②重复褶皱；③平行褶皱；④不协调褶皱；⑤刺穿和隐刺穿褶皱⑥不对称褶皱；⑦礁和沉积差异压实；⑧多种假构造（溶蚀、坍塌造成的）；⑨不整合前的变形；⑩逆掩断层下的与同生断层有关的逆牵引背斜圈闭，由于其距油源区近，又是与沉积作用同期形成，同生断层又可作为其油气运移的有利通道，因而常可形成富集高产的油气藏.断层与储集层相结合，在平面上构成封闭状态主要有以下四种基本情况：①一条弯曲断层与单斜地层相切（图中B) ②由两条或更多互相交叉的断层，在储集层上倾方向产生遮挡（图中C）③一条近于平直的断层，在鼻状地层向上开口端产生遮挡，形成所谓的鼻状构造（图中D)；④由几条断层将地层从四周切割成一个孤立断块，形成封闭（图中E)。
该气田的生产层主要是三叠系嘉陵江组的石灰岩和白云岩，其上部为硬石膏层作为盖层。
据岩心分析，其平均孔隙度仅2%，渗透率小于1毫达西；但试井结果，渗透率达几十到几万毫达西，平均值高达3000毫达西以上。
因此，这种良好的渗透性显然是由于次生裂缝发育造成的。
该区蒙特雷组由三部分组成：上部为板状硅质页岩；中部为裂缝性燧石层；下部为石灰质页岩。
中部岩层为主要储集层，其孔隙度仅6%，但裂缝发育且分布均匀，渗透率极高，60%的产量来自该层。
根据与刺穿岩体的关系可分为两类直接与刺穿岩体有关的圈闭和油气藏（图中Ⅰ①-③）。
它包括①盐栓（核）遮挡的圈闭和油气藏；②盐帽沿遮挡的圈闭和油气藏；③盐幅内的透镜体圈闭和油气藏。
与刺穿岩体有成因联系的伴生圈闭和油气藏（图中Ⅱ①-④）。
它包括①盐背斜圈闭和油气藏；②断层圈闭和油气藏；③盐栓周围的不整合圈闭和油气藏；④岩性尖灭圈闭和油气藏。
美国密西西比州的小溪油田为典型的边滩砂岩体油气藏。
砂岩厚度与蛇曲河凹岸一侧延伸方向一致，砂体的形态与边滩一致。
该油田构造为一向北倾斜的鼻状构造，油田分布主要受边滩砂岩体所控制。
油田面积约25km2，原始可采储量达1370万吨。
美国俄克拉荷马州东部的布奇砂岩中的油田为典型的分流河道砂岩体油气藏。
石油地质 第三章 圈闭和油气藏
圈闭是油气藏形成的基础; 但并不是所有圈闭都有油气聚集
2、油气藏的特点
单一圈闭中的油气聚集，具有统一的压力系统， 统一的油（气）水界面 “单一圈闭” ：单一的储集层(体)、
统一的压力系统、 统一的油气水界面
油气藏与油气田的区别
3.油气藏中油气水分布
由于密度差异,油气分布在水之上.
（1）油气藏：
气在上，油居中，水在下 存在油－气界面、油－水界面
翟光明（1982） 认为“隐蔽油气藏/圈闭”概念多指“目前勘探技术 手段尚不易识别和找到的各种油气藏，包括隐蔽的构造油气藏和地层 岩性油气藏”。
隐蔽油气藏: 一般指目前勘探技术手段尚不易识别的非构造 圈闭所形成的油气藏.
第三节 构造圈闭和构造油气藏
构造圈闭:由于地壳运动使地层发生变形或 变位而形成的圈闭
第二节 油气藏的分类
一、分类的目的
油气藏有多种分类方案：按油气藏相态 按油气藏形态 按圈闭成因
从勘探角度，油气藏的分类：一要反映相同类型 油气藏的共性以及不同油气藏的差异性；二要反 映油气藏形成的规律性和可预测性。
油气藏按圈闭成因进行分类，能体现不同类型油 气藏形成条件的差异和分布特点的不同
二、油气藏按圈闭成因的分类 1. 构造油气藏
②内含油边界:油水界面与储 层底面的交线.又称含水边界
③含油面积：含油外边 界围成的面积
(2)油（气）柱的高度： 油（气）水界面至油藏最 高点的垂直距离
(3)充满系数：含油面积与闭 合面积（圈闭面积）的比值。 或油气柱高度与闭合高度的 比值
（4）边水和底水 边水：分布在内含油边界以外的水 底水：存在于油层下面的水

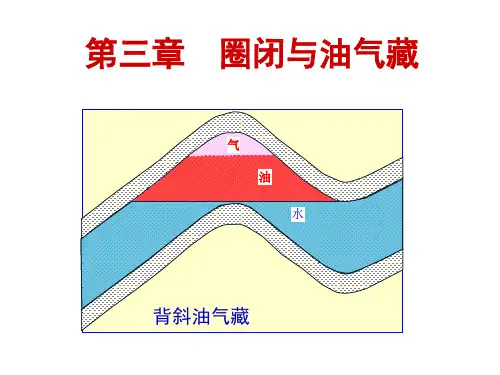

第三章 圈闭与油气藏
气 油 水
背斜油气藏
第一节 圈闭与油气藏的概念
2、油气藏的特点
单一圈闭中的油气聚集，具有统一的压力系统， 统一的油（气）水界面 “单一圈闭” ：单一的储集层(体)、
统一的压力系统、 统一的油气水界面
油气藏与油气田的区别
3.油气藏中油气水分布
由于密度差异,油气分布在水之上.
（1）油气藏：
气在上，油居中，水在下 存在油－气界面、油－水界面
翟光明（1982） 认为“隐蔽油气藏/圈闭”概念多指“目前勘探技术 手段尚不易识别和找到的各种油气藏，包括隐蔽的构造油气藏和地层 岩性油气藏”。
隐蔽油气藏: 一般指目前勘探技术手段尚不易识别的非构造 圈闭所形成的油气藏.
第三节 构造圈闭和构造油气藏
构造圈闭:由于地壳运动使地层发生变形或 变位而形成的圈闭
第二节 油气藏的分类
一、分类的目的
油气藏有多种分类方案：按油气藏相态 按油气藏形态 按圈闭成因
从勘探角度，油气藏的分类：一要反映相同类型 油气藏的共性以及不同油气藏的差异性；二要反 映油气藏形成的规律性和可预测性。
油气藏按圈闭成因进行分类，能体现不同类型油 气藏形成条件的差异和分布特点的不同
二、油气藏按圈闭成因的分类 1. 构造油气藏
②内含油边界:油水界面与储 层底面的交线.又称含水边界
③含油面积：含油外边 界围成的面积
(2)油（气）柱的高度： 油（气）水界面至油藏最 高点的垂直距离
(3)充满系数：含油面积与闭 合面积（圈闭面积）的比值。 或油气柱高度与闭合高度的 比值
（4）边水和底水 边水：分布在内含油边界以外的水 底水：存在于油层下面的水
第三章 圈闭与油气藏
气 油 水
背斜油气藏
第一节 圈闭与油气藏的概念
第三章：圈闭和油气藏
第二节 圈闭和油气藏的分类
2、圈闭和油气藏分类的基本原则
两条基本原则 1）分类的科学性，即分类应能充分反映圈闭的成因，反映各 分类的科学性，即分类应能充分反映圈闭的成因， 种不同类型油气藏之间的区别和联系。 种不同类型油气藏之间的区别和联系。 2）分类的实用性，及分类应能有效地指导油气藏的勘探及开 分类的实用性， 发工作，并且比较简便实用。 发工作，并且比较简便实用。 自然界地质作用因素复杂，圈闭在其形成和演化过程中， 自然界地质作用因素复杂，圈闭在其形成和演化过程中， 往往不仅仅受某一种单一地质因素的控制。从这个角度讲， 往往不仅仅受某一种单一地质因素的控制。从这个角度讲， 自然界的圈闭大都是复合作用的结果。 自然界的圈闭大都是复合作用的结果。圈闭成因的分类就是 要强调其主导作用因素，因此， 要强调其主导作用因素，因此，在分类中本书采用主因素分 类原则，即根据圈闭形成的主控因素进行分类。 类原则，即根据圈闭形成的主控因素进行分类。
第三节 构造油气藏
由于地壳运动使储层顶面发生变形、 由于地壳运动使储层顶面发生变形 、 变位而 形成的圈闭， 称构造圈闭。 形成的圈闭 ， 称构造圈闭 。 在构造圈闭中的油气 聚集，称为构造油气藏。 聚集，称为构造油气藏。
1、背斜油气藏 、 2、断层油气藏 、 3、岩体刺穿油气藏 、 4、裂缝性油气藏 、
静 水 条 件 下
本节要点
1、掌握圈闭和油气藏的含义； 、掌握圈闭和油气藏的含义； 2、理解溢出点、闭合高度、闭合范围的含义； 、理解溢出点、闭合高度、闭合范围的含义； 3、学会度量圈闭； 、学会度量圈闭； 4、了解描述油气藏的各种术语。 、了解描述油气藏的各种术语。
第二节 圈闭和油气藏的分类
1、圈闭和油气藏 多年来， 各国地质学家提出了许多分类方 多年来 ， 各国地质学家提出了 许多分类方 主要可归为几种： 案，主要可归为几种： ①以形态为依据的分类(层状、块状、不规则状) 以形态为依据的分类(层状、块状、不规则状) ②以成因为主的分类(构造、地层、复合圈闭) 以成因为主的分类(构造、地层、复合圈闭) ③混合分类：以成因为主，结合形态分类 混合分类：以成因为主，
中国石油大学(华东) 油田开发地质学 习题1
中国石油大学(华东) 油 田开发地质学 习题1
习题一 圈闭与油气藏分析
一、习题目的
1、进一步学习并掌握圈闭与油气藏的基本概念； 2、学会在构造图和构造剖面图上，
确定 圈闭 及 油气藏类型； 3、学会各项度量参数的确定方法； 4、初步掌握地质剖面图的作图方法； 5、结合理论学习，分析圈闭成因、断层封闭性等。
储层顶面形态--用圆滑曲线连接各投影点可得。 5、根据储层厚度(真厚度)，作出底界面构造形态； 6、完善图件：图名、比例尺、图例、
制图日期、制图人 等。
某油田AB方向构造剖面
垂向比例尺：1∶5000
班级：
姓名：
二、要点回顾
圈闭：
溢出点 闭合面积 闭合高度
油气藏：
油/水界面、油/气界面 含油气高度
油柱高度、气顶高度
外含油边界--含油边界 内含油边界--含水边界 气顶外边界/内边界 油水过渡带
断层圈闭 岩性圈闭
背斜圈闭
井 号
油水界面 距储层顶
高度
1 20m
2 40m
3 20m4 20m储来自厚60m某储层顶面构造图
度—简写计算过程； (4) 推断断层性质（开启或封闭）。
图1-4及已知资料
Ⅰ
Ⅰ′
图1-4 某储集层顶面构造图（储层厚50m）
● 对图1-4进行分析，要求：
⑴ 确定图中存在几个圈闭及各圈闭的溢出点； ⑵ 确定各圈闭闭合高度、闭合范围及圈闭类型
--数据标注到图框外侧合适位置。
⑶ 分析断层的封闭性； ⑷ 作出通过Ⅰ-Ⅰ′的构造剖面图；
三、习题要求
图1-3及已知资料
井 油水界面距 号 油层顶高度
10
20m
11
25m
习题一 圈闭与油气藏分析
一、习题目的
1、进一步学习并掌握圈闭与油气藏的基本概念； 2、学会在构造图和构造剖面图上，
确定 圈闭 及 油气藏类型； 3、学会各项度量参数的确定方法； 4、初步掌握地质剖面图的作图方法； 5、结合理论学习，分析圈闭成因、断层封闭性等。
储层顶面形态--用圆滑曲线连接各投影点可得。 5、根据储层厚度(真厚度)，作出底界面构造形态； 6、完善图件：图名、比例尺、图例、
制图日期、制图人 等。
某油田AB方向构造剖面
垂向比例尺：1∶5000
班级：
姓名：
二、要点回顾
圈闭：
溢出点 闭合面积 闭合高度
油气藏：
油/水界面、油/气界面 含油气高度
油柱高度、气顶高度
外含油边界--含油边界 内含油边界--含水边界 气顶外边界/内边界 油水过渡带
断层圈闭 岩性圈闭
背斜圈闭
井 号
油水界面 距储层顶
高度
1 20m
2 40m
3 20m4 20m储来自厚60m某储层顶面构造图
度—简写计算过程； (4) 推断断层性质（开启或封闭）。
图1-4及已知资料
Ⅰ
Ⅰ′
图1-4 某储集层顶面构造图（储层厚50m）
● 对图1-4进行分析，要求：
⑴ 确定图中存在几个圈闭及各圈闭的溢出点； ⑵ 确定各圈闭闭合高度、闭合范围及圈闭类型
--数据标注到图框外侧合适位置。
⑶ 分析断层的封闭性； ⑷ 作出通过Ⅰ-Ⅰ′的构造剖面图；
三、习题要求
图1-3及已知资料
井 油水界面距 号 油层顶高度
10
20m
11
25m
5-1圈闭与油气藏的概念及度量
第五章
油气聚集与油气藏的形成
第一节 圈闭与油气藏概述
第二节 油气聚集原理
第三节 油气藏的形成、破坏与保存 第四节 油气藏形成时间的确定 第五节 地温场、地压场和应力场与油气藏 形成的关系
第六节 凝析气藏的形成
第七节 非常规气藏的形成特征
第八节 气藏与油藏形成及保存条件的差异
第一节
圈闭与油气藏概述
一、圈闭的概念
二、圈闭的量度
三、油气藏的概念
四、油气藏的量度
★
一、圈闭（Trap）的概念
• 年麦考洛提出 --圈闭：各种性质的油贮。 • 1934 圈闭 ：适合于油气聚集，形成油气藏的场所。 • 圈闭：储集层中油、气物质自身势最小而其动能
为零的地方。
★圈闭的组成
(1) 储集层：圈闭主体，为油气储存提供了空间。 (2) 盖层：位于储集层之上，阻止油气向上逸散。 (3) 遮挡物：阻止油气继续侧向运移，构成油气 运移的屏障。 ——具有孔隙空间的储集层+能够使储集体 封闭的封闭条件
含油气边界
• • 外含油边界：油水界面与油层顶面的交线→含油边界； 内含油边界：油水界面与油层底面的交线→含水边界；
•
气顶边界：油气界面与油层顶面的交线。
含油气面积
• 外（内）含油面积：外（内）含油边界圈定的面积。 • 含气面积：气顶（气水）边界圈定的面积。
油气藏高度
• • 气顶高度：含气部分的最高点到油气界面的高差。 含油高度：油水界面到油气界面的高差。
断层圈闭的溢出点、闭合高度和闭合面积示意图
岩性圈闭的溢出点、闭合高度和闭合面积示意图
下图为某储集层顶面构造图及储层等厚图，
分析图件完成如下要求：①指出圈闭类型、
石油地质学实训1-圈闭与油气藏类型
实训一圈闭及油气藏类型的识别一、目的圈闭是油气聚集的场所，是形成油气藏的基本要素。
圈闭的类型及形成条件不仅对油气藏形成起着决定性的作用，而且对油气田的勘探和开发亦有重大的实际意义。
不同类型油气藏所采用的勘探方法及部署不同，开发方案也不同。
因此，正确鉴别圈闭和相应的油气藏类型是石油地质勘探工作的重要任务之一。
本次实习的主要目的，是通过所给的储集层顶面或盖层底面的构造图、储集层分布图以及气油水分布图，确定圈闭和油气藏类型，圈定圈闭的闭合面积，绘制圈闭和油气藏横剖面图；对照平面和剖面图建立立体概念，以便更好地理解和掌握不同类型圈闭和油气藏在平面图和横剖面图上的特点。
二、具体步骤和要求1、阅读图5-1，完成下列要求：（1）在平面图上找出溢出点位置(用字母C表示)，圈定各圈闭的闭合面积（用阴影线表示），计算闭合高度，并确定各圈闭的类型。
（2）作II’剖面图（纵比例尺1：10000），并分析断层的侧向封闭性(储层厚50米)。
图5-1 某储集层顶面构造图2、阅读图5-2、图5-3、图5-4，完成下列要求：(1) 阅读图5-2、图5-3、图5-4，在平面图上圈定各圈闭的闭合面积（用阴影线表示）。
（2）绘制给定剖面线的剖面图。
（3）对照平面和剖面图特点，确定各圈闭的类型。
请在下图画图5-1中的II/剖面图。
请在下图画图5-2中的AB剖面图。
请在下图画图5-3中的CD剖面图。
请在下图画图5-4中的AB剖面图。
3、阅读图5-5，完成下列要求：（1）确定图中油藏数目及油藏类型（2）圈出每个油藏的含油边界，求出其最大含油高度（3）圈出每个圈闭的闭合面积，求出闭合高度（4）推测各断裂开启与封闭的性质。
资料说明（1）该油层为一巨厚的砂岩层（2）几口产油井油见水深度数据见表5-1表5-1 水距油层顶面深度数据表图5-5 某油田油层顶面构造图。
石油地质学 第三章圈闭和油气藏
同时代地层下降盘厚度大于上升盘厚度 （生长指数>1)
逆牵引 拉张作用在靠近断层附近形成了
空间，沉积物重力导致下滑。与 正常拖曳作用的结果相反。
(2)逆牵引背斜圈闭基本特点： ①位于同生断层的下降盘，与同生断层相伴生 ②小型短轴背斜，靠近断层的一翼稍陡，另一翼稍缓
5.逆牵引背斜圈闭和逆牵引背斜油气藏
鼻状构造的上倾方向被断层所封闭
形成的圈闭称为断鼻圈闭
(2)断块圈闭和断块油气藏
由弯曲断层或多条断层配合，
形成两面、三面甚至四面为断
层围限的圈闭称为断块圈闭
３、断层对油气藏形成的作用
• 有两方面：1)遮挡作用；2)运移通道作用
– 1)遮挡作用：断层封闭时，形成断层圈闭 – 2)运移通道作用：断层不封闭
逆牵引(滚动)背斜圈闭和油气藏
1.挤压背斜圈闭和 挤压背斜油气藏
(1)圈闭形成机理：由侧向 挤压作用形成 (2)基本特点： ①两翼地层倾角较陡， 呈不对称状，一翼陡、一翼缓； 靠近挤压力来源方向较缓 ②闭合度较大，闭合面积较小 ③常有断裂（逆断层）伴生 (3)分布特点：
酒泉盆地老君庙背斜
挤压（压陷）盆地: 前陆盆地山前褶皱带； 成排成带出现
西西伯利亚 1966 西西伯利亚 1969
博瓦涅科夫
扎波利亚尔 什托克马诺夫 北极
俄罗斯
俄罗斯 俄罗斯 俄罗斯
西西伯利亚 1971
西西伯利亚 1965 西西伯利亚 西西伯利亚
背斜
背斜 背斜 背斜
K
K K K
砂岩
砂岩 砂岩 砂岩
4.385
3.532 2.762 2.762
阿斯特拉罕
格罗宁根 哈西鲁迈勒
背斜油气藏：背斜圈闭中的油气聚集 “背斜学说”（I. C.White， 1885）：早期找油理论
逆牵引 拉张作用在靠近断层附近形成了
空间，沉积物重力导致下滑。与 正常拖曳作用的结果相反。
(2)逆牵引背斜圈闭基本特点： ①位于同生断层的下降盘，与同生断层相伴生 ②小型短轴背斜，靠近断层的一翼稍陡，另一翼稍缓
5.逆牵引背斜圈闭和逆牵引背斜油气藏
鼻状构造的上倾方向被断层所封闭
形成的圈闭称为断鼻圈闭
(2)断块圈闭和断块油气藏
由弯曲断层或多条断层配合，
形成两面、三面甚至四面为断
层围限的圈闭称为断块圈闭
３、断层对油气藏形成的作用
• 有两方面：1)遮挡作用；2)运移通道作用
– 1)遮挡作用：断层封闭时，形成断层圈闭 – 2)运移通道作用：断层不封闭
逆牵引(滚动)背斜圈闭和油气藏
1.挤压背斜圈闭和 挤压背斜油气藏
(1)圈闭形成机理：由侧向 挤压作用形成 (2)基本特点： ①两翼地层倾角较陡， 呈不对称状，一翼陡、一翼缓； 靠近挤压力来源方向较缓 ②闭合度较大，闭合面积较小 ③常有断裂（逆断层）伴生 (3)分布特点：
酒泉盆地老君庙背斜
挤压（压陷）盆地: 前陆盆地山前褶皱带； 成排成带出现
西西伯利亚 1966 西西伯利亚 1969
博瓦涅科夫
扎波利亚尔 什托克马诺夫 北极
俄罗斯
俄罗斯 俄罗斯 俄罗斯
西西伯利亚 1971
西西伯利亚 1965 西西伯利亚 西西伯利亚
背斜
背斜 背斜 背斜
K
K K K
砂岩
砂岩 砂岩 砂岩
4.385
3.532 2.762 2.762
阿斯特拉罕
格罗宁根 哈西鲁迈勒
背斜油气藏：背斜圈闭中的油气聚集 “背斜学说”（I. C.White， 1885）：早期找油理论
