5万m3稀油密封干式煤气柜使用说明书
5万立方煤气柜技术协议

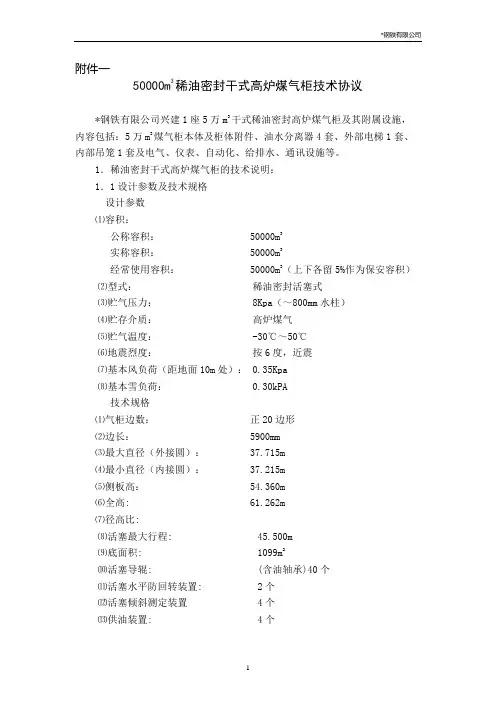

附件一50000m3稀油密封干式高炉煤气柜技术协议*钢铁有限公司兴建1座5万m3干式稀油密封高炉煤气柜及其附属设施，内容包括：5万m3煤气柜本体及柜体附件、油水分离器4套、外部电梯1套、内部吊笼1套及电气、仪表、自动化、给排水、通讯设施等。
1．稀油密封干式高炉煤气柜的技术说明：1．1设计参数及技术规格设计参数⑴容积：公称容积： 50000m3实称容积： 50000m3经常使用容积： 50000m3（上下各留5%作为保安容积）⑵型式：稀油密封活塞式⑶贮气压力： 8Kpa（～800mm水柱）⑷贮存介质：高炉煤气⑸贮气温度： -30℃～50℃⑹地震烈度：按6度，近震⑺基本风负荷（距地面10m处）： 0.35Kpa⑻基本雪负荷： 0.30kPA技术规格⑴气柜边数：正20边形⑵边长： 5900mm⑶最大直径（外接圆）： 37.715m⑷最小直径（内接圆）： 37.215m⑸侧板高： 54.360m⑹全高: 61.262m⑺径高比:⑻活塞最大行程: 45.500m⑼底面积: 1099m2⑽活塞导辊: (含油轴承)40个⑾活塞水平防回转装置: 2个⑿活塞倾斜测定装置 4个⒀供油装置: 4个⒁外部电梯及内部吊笼: 1套⒂手动吊上救助装置 1套1.2 5万m3干式高炉煤气柜本体设计说明1.2.1气柜本体钢结构1.2.1.1结构设计说明本设计柜体为一容积可变的活塞式容器,平面呈20边形边长5.9m.气柜立面详见付图.1)柜底部分由柜底油槽,底板等结构组成,是全焊的钢结构.2)柜身部分是由20根柱子,约70余段冷弯成形的侧板，四层环形走道和具有进风功能的檐口组成的壳体结构。
3)柜顶部分由放散状布置的柜顶桁架，带挡风板的通风气楼，冷压成型的屋面板，三角形采光通风天窗，柜顶通道和内部吊笼平台组成。
柜顶平面呈正20边形。
4)活塞部分由放射状布置的活塞桁架，活塞导轨架，活塞油槽，活塞底板，环形走道，吊笼降落平台和配重等组成，系空间桁架加强的平板结构。
5万m3稀油密封干式煤气柜使用说明书
南京5万m3稀油密封干式煤气柜使用说明书编写人：赵学章审核人：袁福贵批准人：赵璐鞍钢金属结构设计研究所2004年3月11日一、稀油密封干式煤气柜简介1 柜体结构形式简介南京钢厂新建5万m3稀油密封干式煤气柜，柜本体是一个容积可变的正20边的低压钢结构容器。
主要由底板、侧板与立柱、柜顶和可升降的活塞等部分构成，详见煤气柜结构示意图1。
柜底四周设有底部油沟，活塞外周设有油槽，在油槽内设有活塞密封机构。
密封油下流量的大小由滑板控制，使其油压与活塞下部储气压力相平衡而进行密封煤气。
密封油通过泵循环使用。
柜体外设有环行平台。
各层平台之间设有斜梯，便于操作人员进行维修，在柜顶部的周边设有排气口，并在柜顶和柜体上部的周边设置采光窗，以满足气柜活塞上部空间的通风和采光要求。
另外，在柜体外部设有电梯一座，可直达气柜的柜顶，在柜顶气楼内设置有内部升降机一套，供操作人员由柜顶平台进出活塞平台，进行生产维护工作，并设有救助装置，供在特殊情况下使用，详见煤气柜内部结构示意图2。
柜体活塞环梁等主要构件全部采用焊接钢结构。
柜底板、侧板和活塞板要求有严格的气密性，在柜运行中绝对严密，不允许任何部位泄漏煤气。
2 主要技术指标及结构参数2.1 主要技术指标公称容积：50000m3实际容积：53187 m3利用系数：0.9储气压力：8000Pa储气介质：焦炉煤气储气温度：≤50℃（饱和气体）最大升降速度：<1.5m/min1煤气吞吐量：平均30000m3/h最大90000m3/h2.2 结构参数公称容积：50000m3 实际容积：53187 m3 形式：正20边形边长：5.9m立柱：20根外接圆直径：37.715m 内切圆直径：37.215m 侧板高度：56.909m 高径比H/D：1.509 活塞行程：48.4m导轨面间直径：37.650m 活塞直径：35.750m 柜顶架直径：37.650m 底板厚度：5mm侧板厚度：6mm柜顶板厚度：3mm 活塞底板厚度：5mm 上下导辊：各20个走道平台：4层柜底面积：1098.9m2 2供油装置：3套上部组合式油箱：3个防回转装置：2套吹扫放散管： 3根安全放散管： 4根紧急放散管： 1根外部电梯：载重量：500kg （５人）升降速度：0.5m/s轿厢尺寸：1000×950mm内部升降机：载重量：250kg （3人）升降速度：0.3m/s吊笼规格：内径约１m，高１.9m3 密封油及工艺系统3.1 密封油的选择活塞式气柜的密封，是借助保持活塞油槽一定的油位高度来达到的。
5万m3布帘密封干式煤气柜方案
目录1.工程概况2.施工部署2．1施工组织2．2施工准备2．3机械设备配置2．4 制作安排2．5 施工用电计划2．6 劳动力安排3．煤气柜制造、安装方案3．1 钢结构制造方案3．2 安装方案3．3 防腐除锈4．质量标准及质量保证措施4．1 质量方针、目标、承诺4．2 质量保证措施5．工期及保证措施5．1 绝对工期5．2 工期保证措施5.2.1 组织保证措施5.2.2 技术保证措施5.2.3 经济保证措施6．安全及冬季施工措施1．工程概况：1.1 气柜型号：卷帘式橡胶密封膜干式煤气柜1.2 主要规格及技术参数：公称容积：50000m3储存煤气种类：转炉煤气储存煤气压力：2500-3200pa储存煤气温度：饱和气柜内径：46.573 m气柜总高：45.756 m活塞行程：30.729 m1.3 柜体结构组成:由侧板、支柱、柜顶、底板、活塞、T形挡板、密封橡胶膜、活塞调平装置、防风桁架、走廊及梯子平台等部件组成。
柜的外壳是由侧板、支柱、柜顶及底板构成的一个固定圆形几何体，其内部有一个可活动的活塞。
侧板与活塞之间的密封采用合成橡胶制的薄膜密封。
在活塞的外侧与侧板之间设置T形板，T档板前后的两圈密封胶、外圈密封橡胶连接于侧板和T形挡板之间，内圈密封橡胶连接于T形板和活塞之间，使气柜成为一个二段或密封的气柜。
1.3.1 气柜的底板用钢板搭接焊制而成。
1.3.2 气柜外壁用侧板和H型立柱焊制而成。
各段侧板均用加强角钢加固与立柱连接固定。
1.3.3 气柜的柜顶用型钢组成拱形骨架，在其中央部设有换气用的通风帽。
1.3.4 气柜的活塞有活塞板和活塞构件、砼坝、T挡板架台、T挡板构件等组成。
活塞板为球面，环形的砼坝置于活塞板周边之上。
活塞构件与T挡板架台之间、柜壁与T挡板构件之间通过两个环形橡胶密封帘连接，形成密封气室。
1.3.5 调平装置、煤气进出口管、自动放散管、柜容指示器等均为气柜的工艺设施。
1.4 产品的工作原理：500000 m3卷帘式橡胶密封膜干式煤气柜采用二段式密封结构，，在气柜内未储存气体时，活塞座落在底板上，T形档板座落在T档板台架上，，当气体逐步进气时，且达到一定的压力，活塞便开始上升，内侧密封橡胶膜开始向上卷动，这时，T形档板入外侧密封橡胶膜都不动作，随着气体的不断进入，活塞上升至活塞支架顶部碰到T形档板上部支架时，内侧密封橡胶膜被向上拉直，活塞已不能单独上升，当煤气继续进入，达到第二段压力时，活塞将与T档板同时上升，这时，外侧密封橡胶膜开始向上卷动，最后活塞及T档板上升到最高位置，外侧密封橡胶膜也被向上拉直，气柜便达到了最大储气量。
气柜密封油使用说明
我国是在20世纪80年代开始使用干式气柜，储存介质主要是各钢铁企业生产的焦炉煤气、高炉煤气、转炉煤气、城市民用煤气、石化企业火炬气等。
气柜通常储存易燃易爆及有毒气体，选择正确的气柜密封油是保证气柜能否安全、正常运行的关键。
气柜可以分为低压气柜和高压气柜两大类。
低压气柜又有湿式与干式两种结构。
湿式低压气柜，是最简单常见的一种气柜。
通常用于煤气贮存，它由水封槽和钟罩两部分组成。
寒冷地区为防冬季水封槽结冰，必须用蒸汽加热槽中的水。
湿式气柜构造简单，易于施工,但是其煤气压力波动大,土建基础费用高，占地面积大，冬季耗能大，检修时产生大量污水。
干式低压气柜，是内部设有活塞的圆筒形或多边形立式气柜，主要有四种型式：1.曼(Man)型煤气柜；2.新型干式（POC）煤气柜；3.干油橡胶密封克隆(Klonne)型煤气柜；4.橡胶帘密封威金斯(Wiggins)型煤气柜。
干式气柜的活塞直径约等于外筒内径，其间隙靠稀油、干油或橡胶膜密封，随贮气量增减，活塞上下移动。
多用于贮存煤气。
干式低压气柜的基础费用低，占地少，运行管理和维修方便，维修费用低，无大量污水产生，煤气压力稳定，寿命可长达30年。
大容量干式气柜在技术与经济两方面均优于湿式气柜。
中国石油化工股份有限公司润滑油济南分公司于八十年代末在国内率先研制了干式气柜密封油，并成功地首次在济南钢铁厂的焦炉煤气和高炉煤气柜投入应用。
目前该产品在全国诸多地区的稀油密封干式高炉煤气柜、干式焦炉煤气柜等干式气柜的密封与润滑中广泛应用。
该产品具有适宜的粘度及优良的粘温性能，能确保四季良好的密封和润滑。
其优良的氧化安定性、良好的分水性能，可有效延长使用周期（该产品在上海宝钢钢铁厂和上海燃气的实际使用年限已分别达到10年和20年之久，明显高于其它气柜代用密封油）。
中国石油化工股份有限公司润滑油济南分公司愿以雄厚的技术实力、丰富的生产经验、完善的售后服务，以您的需要为出发点，与您进行精诚的合作。
煤气设备使用说明书
煤气设备使用说明书注意事项：1. 在使用本设备之前，请仔细阅读本使用说明书，并确保您已理解所有内容。
2. 本设备应由专业人员安装和维修，严禁未经授权的人员进行操作和维护。
3. 在操作和维护设备时，务必遵循所有安全规定和指导方针。
一、产品概述本煤气设备是一种高效、安全、环保的燃气供暖设备。
其主要特点如下：1. 高效节能：本设备采用先进的燃烧技术，能够在短时间内达到设定的温度，并在加热过程中最大限度地减少能源的消耗。
2. 安全可靠：设备配备了多种安全保护装置，如漏气报警、火源自动关闭等，确保使用过程中的安全性。
3. 环保节能：本设备采用清洁燃烧技术，燃烧排放物低，对环境污染小。
二、安全操作指南1. 设备安装：请确保设备安装牢固、水平，并与室内天花板或墙面保持一定的安全距离。
2. 供气管道：供气管道必须符合国家安全标准，确保密封性能良好，避免气体泄漏。
3. 气体源：使用本设备前，请确保煤气源干净、稳定，并通过泄漏检测，以确保煤气质量符合要求。
4. 点火操作：使用专用打火器进行点火操作，避免使用明火直接点燃燃气。
5. 设备使用：在使用过程中，请确保设备周围通风良好，避免阻塞空气路径。
禁止在设备上晾曬衣物等易燃物品。
三、设备使用步骤1. 打开阀门：将煤气阀门缓慢打开，以免造成气体冲击和设备损坏。
2. 点火操作：按下设备控制面板上的点火按钮，通过打火器点燃煤气，同时观察是否有正常的火焰出现。
3. 设定温度：根据需要设置设备的温度，确保舒适度和能源的最佳利用。
4. 关闭设备：使用完毕后，先关闭设备控制面板上的火焰开关，再关闭煤气阀门。
四、设备维护保养1. 定期清洁：请定期清洁设备，确保燃烧器、散热片等部件无灰尘和杂物积聚，以保证设备正常工作。
2. 检查燃气管道：定期检查煤气管道的连接是否松动或有漏气现象，如有问题，请及时联系专业人员进行修复。
3. 维修保养：如设备出现故障或需要更换部件，请联系设备供应商或专业维修人员进行处理，切勿自行拆卸和修复。
干式煤气使用说明书(手动救援装置)
干式煤气柜手动救援装置Dry Gas Tank Manual Rescue Device使用维护说明书Operation and MaintenanceInstructions目录Contents1.技术数据Technical Data2.手动救援装置基本原理The basic principles of the rescue device manually3.手动救援装置安全操作Manual rescue device for safe operation4.维护保养Maintenance5.安全装置，维护检修技术要求Safety devices, maintenance and overhaul the technical requirements前言Foreword手动救援装置是一种垂直运载设备是干式煤气柜必备的配套设备，当供电中止或吊笼无法正常使用时，使用该设备进行人员救助。
为保证该设备始终处于良好状态必须正确地使用和维护本设备。
Manual rescue device is a vertical carrying device that is a necessary equipment for dry gas tank. Manual rescue device can be use to save people when power to suspend or hoists not work properly. To ensure that the equipment is always in good condition ,so it must be properly use and maintain.一．技术数据 Technical Datas1.最大载重量 Maximum load： P=100kg2.卷筒直径 Roll diameter： D=215mm3.齿轮速比 Gear Ratio： i=7.1474.选用钢索 Selection of cable： 6-19-7.7-155-I ZPlating5.缠绕层数 Winding layers： n=4层Layers6.最大容绳量 The maximum rope capacity： e=～120M7.手柄迴转半径 gyrated radius of Handle： R=300mm8.手柄上作用力 Force on the handle： F=70-90N 二．手动救援装置基本原理The basic principles of the manual rescue device1.摇动手柄通过二节齿轮比速，带动卷筒正反运转，使布袋上下运行。
5万方干式气柜操作规程
5万方干式气柜操作规程第一章总则第一条为了确保5万方干式气柜的正常运行，保证操作人员的人身安全和设备的安全性，制定本操作规程。
第二条本操作规程适用于操作5万方干式气柜的人员。
第三条5万方干式气柜操作的目标是保证设备的正常运行，确保供应气体质量的稳定和安全。
第四条5万方干式气柜的操作人员必须经过相关培训合格，并持证上岗。
第二章操作准备第五条操作人员在进入5万方干式气柜操作区域前，必须穿戴好劳动防护用品，包括安全帽、防护眼镜、耳塞、防护服、防护手套、防护鞋等，并进行全方位检查确认无异常。
第六条操作人员在进入操作区域前，必须确保设备和周围环境无明火、有害气体和其他危险物质存在。
第七条操作人员在操作前，必须熟悉5万方干式气柜的操作流程、设备构造和工作原理，并对操作相关的安全知识有基本的了解。
第八条操作人员要严格按照操作规程进行操作，禁止擅自改变操作流程和使用不当的工具和设备。
第九条操作过程中发现设备异常情况或有安全隐患时，必须立即停止操作，并上报相关部门或领导。
在确认安全后方可继续操作。
第三章操作流程第十条5万方干式气柜的操作流程如下：1.打开气柜压力调节阀，确保气体压力稳定。
2.打开气柜进气阀，开始充气。
3.监测气体压力，确保不超过设定范围。
4.在气体达到设定压力后，关闭进气阀，并同时关闭压力调节阀。
5.打开气柜排气阀，将余压排出。
6.关闭排气阀。
7.完成充气操作。
第四章安全注意事项第十一条操作人员在操作过程中，必须保持专注，严禁酒后操作、疲劳操作和草率操作。
第十二条操作人员严禁将身体或工具伸入气柜内部。
第十三条操作人员要定期检查气柜表面的防腐状况，并及时进行维修和保养。
第十四条操作人员在操作过程中，要注意气柜周围的环境温度和湿度，防止过热和过湿。
第十五条操作人员要定期对气柜进行检查，确保其安全性和密封性。
第十六条操作人员要遵守相关的消防安全规定，严禁在气柜附近吸烟或使用明火，禁止将可燃物品放置在气柜附近。
5万方干式气柜操作规程
5万方干式气柜操作规程5万方干式气柜操作规程第一章总则第一条为了维护安全、高效运行，保证生产过程中气体的质量和正常供应，制定本操作规程。
第二条本规程适用于本单位5万方干式气柜的操作人员。
第三条操作人员必须认真学习应用本规程，熟悉相关工艺流程和操作要求，并严格按照规程操作。
第四条操作人员必须持有相应的操作资格证书，定期进行操作技能培训和考核。
第五条操作人员必须严格执行岗位责任，如有违反操作规程造成事故，将承担相应的法律责任。
第二章操作要求第六条操作人员在进行操作前，必须穿戴好相应的劳动防护用品，确保自身的安全。
第七条操作人员必须熟悉气体的特性和性质，了解干式气柜的结构、工作原理和操作控制系统。
第八条操作人员必须定期检查干式气柜的设备、仪表和附件是否正常。
第九条操作人员必须严格按照操作程序和要求进行操作，不得随意改变工艺参数。
第十条操作人员在操作过程中，必须关注气柜的压力、温度、液位等指标，发现异常情况要及时报告。
第十一条操作人员在操作过程中，必须注意气柜内的气体浓度，防止泄漏和爆炸。
第十二条操作人员必须严格遵守操作规程，不得擅自停机、开闭气柜等操作。
第十三条操作人员在操作过程中，必须保持工作场所的整洁和干净，防止杂物造成危险。
第十四条操作人员必须妥善保管和使用操作工具，防止损坏或丢失。
第三章紧急处理第十五条操作人员在发生气柜泄漏、爆炸等紧急事件时，必须立即停止操作，迅速采取紧急措施。
第十六条操作人员在紧急情况下，必须按照应急预案进行处理，妥善处置危险源。
第十七条操作人员在紧急情况下，必须迅速报告相关部门和负责人，及时组织应急处置。
第十八条操作人员在紧急情况处理完毕后，必须进行事故记录，并及时上报相关部门。
第四章巡检与保养第十九条操作人员必须按照要求定期对干式气柜进行巡检，发现问题及时维修和更换设备。
第二十条操作人员必须定期对干式气柜进行清洁和保养，保持设备的稳定运行。
第二十一条操作人员必须按照要求对操作记录进行整理和归档，方便后续审查和追溯。
