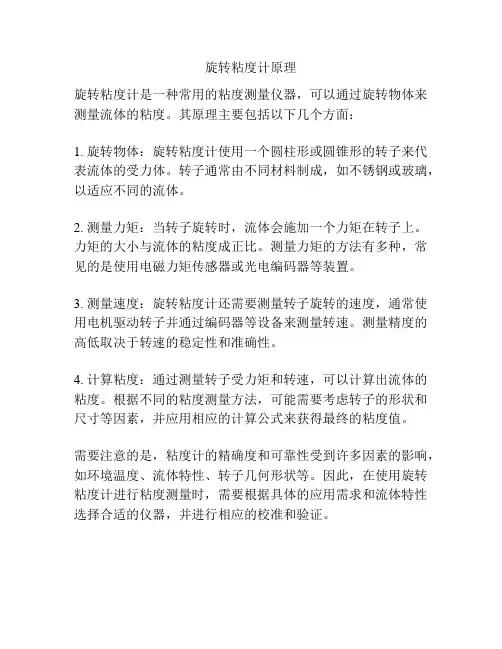

旋转粘度计原理

旋转粘度计原理
旋转粘度计是一种常用的粘度测量仪器，可以通过旋转物体来测量流体的粘度。

其原理主要包括以下几个方面：
1. 旋转物体：旋转粘度计使用一个圆柱形或圆锥形的转子来代表流体的受力体。

转子通常由不同材料制成，如不锈钢或玻璃，以适应不同的流体。

2. 测量力矩：当转子旋转时，流体会施加一个力矩在转子上。

力矩的大小与流体的粘度成正比。

测量力矩的方法有多种，常见的是使用电磁力矩传感器或光电编码器等装置。

3. 测量速度：旋转粘度计还需要测量转子旋转的速度，通常使用电机驱动转子并通过编码器等设备来测量转速。

测量精度的高低取决于转速的稳定性和准确性。

4. 计算粘度：通过测量转子受力矩和转速，可以计算出流体的粘度。

根据不同的粘度测量方法，可能需要考虑转子的形状和尺寸等因素，并应用相应的计算公式来获得最终的粘度值。

需要注意的是，粘度计的精确度和可靠性受到许多因素的影响，如环境温度、流体特性、转子几何形状等。

因此，在使用旋转粘度计进行粘度测量时，需要根据具体的应用需求和流体特性选择合适的仪器，并进行相应的校准和验证。

旋转粘度计使用指南

旋转粘度计使用指南旋转粘度计使用指南第一部分：介绍旋转粘度计及其工作原理在各种工业领域，检测液体的黏性非常重要。

旋转粘度计作为一种常用的粘度测量仪器，被广泛应用于化学、食品、制药、涂料以及油脂等行业中。

本文将为您介绍旋转粘度计的使用指南，帮助您更好地了解和运用这一仪器。

首先，让我们来了解一下旋转粘度计的工作原理。

旋转粘度计通过旋转一个细长的圆柱体（被称为测量杯）来测量液体的黏性。

测量杯内通常装有待测液体，当圆柱体旋转时，液体在测量杯内形成一个扭转力矩。

该力矩与液体的黏性成正比，通过测量圆柱体旋转的角速度和扭转力矩，可以计算出液体的粘度值。

第二部分：旋转粘度计的正确使用方法对于准确测量液体的粘度，正确使用旋转粘度计是至关重要的。

以下是使用旋转粘度计的一些建议。

1. 选择合适的测量杯和测量范围：不同的旋转粘度计通常配备不同范围的测量杯。

根据待测液体的预计粘度范围选择合适的测量杯，以确保测量结果准确可靠。

2. 准备样品：在测量之前，确保待测液体充分搅拌均匀，去除气泡和异物。

同时，根据仪器要求确定所需的样品量，以保证测试的准确性。

3. 加热和稳定温度：某些液体的粘度会随温度的变化而发生变化。

在测量之前，可能需要预热液体到一定温度，并使其稳定一段时间，以确保得到准确的粘度读数。

4. 测量前的校准：在使用旋转粘度计之前，务必进行校准操作。

校准可通过使用校准液或标准参照物进行，以确保仪器的准确性和稳定性。

5. 调整测量条件：根据液体的特性和所需粘度范围，可能需要调整旋转粘度计的测量条件，如旋转速度和测量时间等。

仪器的使用说明书将提供相关的指导。

第三部分：旋转粘度计使用后的总结和回顾通过本文的介绍，您已经了解了旋转粘度计的工作原理和正确使用方法。

使用旋转粘度计时，您需要选择适当的测量杯和测量范围，准备样品并确保其充分混合，加热和稳定温度，以及进行校准和调整测量条件。

旋转粘度计是一种可靠的粘度测量仪器，它可以广泛应用于许多行业中。

旋转式粘度计的特点

旋转式粘度计的特点
旋转式粘度计，又称为旋转粘度计、旋转式粘度计表，是一种测量液体粘度的
常用仪器。

其原理是利用旋转转子的受阻力来测定液体的黏度。

与其他粘度计相比，旋转式粘度计具有以下几个特点。

1. 精度高
旋转式粘度计采用旋转转子测量液体的黏度，其精度可以达到极高的水平。

对
于许多粘度较高的液体，例如涂料、油漆等，采用旋转式粘度计的精度更是高于其他粘度计。

2. 测量范围广
旋转式粘度计的测量范围非常广，可以测量从水到高粘度液体的各种液体。

同时，旋转式粘度计还可以通过更换不同转子来适应不同粘度级别的液体。

因此，在液体的粘度范围比较广泛的情况下，旋转式粘度计具有非常大的优势。

3. 易于操作
旋转式粘度计的操作非常简单，只需要将转子插入被测液体中，启动仪器进行
测量即可。

同时，由于旋转式粘度计仪器结构简单，不像其他粘度计需要加热或者冷却等特殊条件，因此操作起来更加方便。

4. 耐用性好
旋转式粘度计的结构相对简单，传动装置较为稳定，因此在使用过程中不容易
出现故障。

此外，旋转式粘度计还具有较强的耐腐蚀性能，可以适应许多不同的化学液体，使用寿命较长。

5. 数据处理能力强
旋转式粘度计可与计算机联网，在数据处理过程中能够实现自动化控制，同时
还能通过电子表格等数据处理软件进行数据的处理和分析，提高了实验室工作的效率。

综上所述，旋转式粘度计具有精度高、测量范围广、易于操作、耐用性好以及
数据处理能力强等优点，因此在液体粘度测量工作中得到了广泛的应用。

旋转粘度计使用说明书

本文档版权归青岛海通达专用仪器有限公司/青岛海通远达专用仪器有限公司所有。

未经书面许可，任何单位和个人不得将此文档中的任何部分公开、转载或以其他方式散发给第三方，否则，将追究其法律责任。

海通达® ®是青岛海通远达专用仪器有限公司的注册商标。

重要安全提示仪器使用前，请认真阅读以下安全指导，以保障人员和设备安全！◆要求仪器操作人员熟悉全部操作过程和操作时可能出现的意外情况，严格按说明书要求操作。

◆仪器使用前要检查各联接部位是否牢固。

◆严格按仪器技术要求配备电源和水源。

◆仪器使用过程中要有人值守，一旦出现意外，必须迅速切断电源和水源。

目录一、概述 (1)二、规格及型号 (1)三、技术参数 (2)四、仪器结构与工作原理 (3)五、操作说明 (5)六、维护与保养 (5)七、运输与储存 (6)八、故障判定与排除 (7)九、随机配件、工具一览表 (7)十、保修 (7)一、概述旋转粘度计是一种直读式粘度测量仪器，适用于液体各流变参数的测量。

可对牛顿流体和非牛顿流体进行精确测量。

二、规格及型号序号名称型号配置1 旋转粘度计ZNN-D12CV F1扭力弹簧测量组件2 旋转粘度计ZNN-D12CF F0.2扭力弹簧测量组件3 旋转粘度计ZNN-D12CVF F0.2扭力弹簧测量组件1三、技术参数型号序号技术参数ZNN-D12CV ZNN-D12CF ZNN-D12CVF1 电源(110±5.5)V50/60Hz (220±11)V50Hz(110±5.5)V50/60Hz2 电机功率120W3 工作环境温度-15℃~45℃4 速度分档0.9、1.8、3、6、30、60、90、100、180、200、300、600（r/min）5 测量精度1~25 mPa·s±1 mPa.s25 mPa·s以上±4%（牛顿流体）6 粘度测量范围牛顿流体：0~300mPa.s（F1测量组件）非牛顿流体：0~150 mPa.s（F1测量组件）剪切应力：0~153.3Pa（F1测量组件）牛顿流体：0~60mPa.s（F0.2测量组件）非牛顿流体：0~30 mPa.s（F0.2测量组件）剪切应力：0~30.7Pa（F0.2测量组件）23四、仪器结构与工作原理（一）仪器结构 1、仪器的结构组成仪器主要由以下几大部分组成。

【旋转式粘度计】旋转式粘度计三个常见问题

【旋转式粘度计】旋转式粘度计三个常见问题1.关于旋转式粘度计的原理和使用说明旋转式粘度计是用于测量液体的粘性阻力与液体动力粘度，广泛用于测定油脂、油漆、塑料、食品、药物、化妆品、胶沾品等各种流体的粘度。

旋转粘度计的工作原理：当转子在液体中旋转时，液体会产生作用在转子上的粘度力矩，该粘性力矩也越大；反之，液体的粘度越小，该粘性力矩也越小。

该作用在转子上的粘性力矩由传感器检测出来，经计算机处理后得出被测液体的粘度。

如何使旋转式粘度计测得更的数值？1.地掌控被测液体的温度。

2.将转子以充分长的时间浸于被测液体中，使两者温度一致。

3.保持液体的均匀性。

4.测定时将转子置于容器中心，并确定要装上转子保护框架。

5.保证转子的清洁和晃动度。

6.当高转速测定立刻变为低转速时，应关机一下，或在低转速的测定时间把握稍长一点，以克服由于液体旋转惯性造成的误差。

7.低速测定粘度时，测定时间相对要长些。

8.测定过程中由于调换转子、被测液体等需要，通过旋动升降夹头更改过粘度计的位置后，应适时查看并调整粘度计的水平位置。

2.旋转式粘度计的注意事项及使用方法旋转式粘度计的注意事项及使用方法旋转粘度计是用于测量液体的粘性阻力与液体动力粘度，广泛用于测定油脂、油漆、塑料、食品、药物、化妆品、胶沾品等各种流体的粘度。

旋转式粘度计的注意事项及使用方法1、机器确定要保持水平状态。

2、转子放入样品中时要避开产生气泡，否则测量出的粘度值会降低，避开的方法是将转子倾斜的放入样品中，然后再安装转子，转子不能碰到杯壁和杯底，被测量的样品必需没过规定的刻度。

3、测量不同的样品时，必需保持转子的清洁和干燥，假如转子残留有其它样品或清洁后残留的水，就会影响测量的精准度。

4、酸性（PH）最大不能超过2，假如酸性过大应选用特别转子，使用ULA时要确定好样品量。

5、连接转子时要用左手轻轻托起并捏住心轴（主机上），右手旋转转子，这样操作是为了保护机身内的心轴和游丝，这样可以延长仪器的使用寿命。

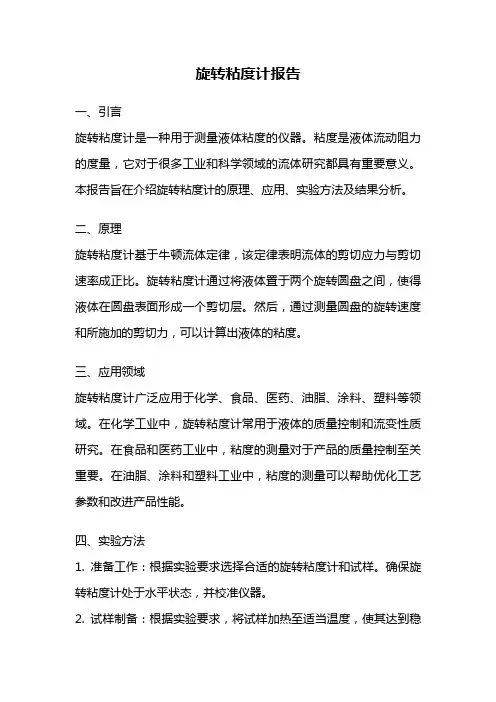

旋转粘度计报告

旋转粘度计报告一、引言旋转粘度计是一种用于测量液体粘度的仪器。

粘度是液体流动阻力的度量，它对于很多工业和科学领域的流体研究都具有重要意义。

本报告旨在介绍旋转粘度计的原理、应用、实验方法及结果分析。

二、原理旋转粘度计基于牛顿流体定律，该定律表明流体的剪切应力与剪切速率成正比。

旋转粘度计通过将液体置于两个旋转圆盘之间，使得液体在圆盘表面形成一个剪切层。

然后，通过测量圆盘的旋转速度和所施加的剪切力，可以计算出液体的粘度。

三、应用领域旋转粘度计广泛应用于化学、食品、医药、油脂、涂料、塑料等领域。

在化学工业中，旋转粘度计常用于液体的质量控制和流变性质研究。

在食品和医药工业中，粘度的测量对于产品的质量控制至关重要。

在油脂、涂料和塑料工业中，粘度的测量可以帮助优化工艺参数和改进产品性能。

四、实验方法1. 准备工作：根据实验要求选择合适的旋转粘度计和试样。

确保旋转粘度计处于水平状态，并校准仪器。

2. 试样制备：根据实验要求，将试样加热至适当温度，使其达到稳态。

确保试样无气泡和杂质。

3. 测量操作：将试样倒入旋转粘度计的测量池中，并调节旋转粘度计的旋转速度。

记录下所施加的剪切力和旋转速度。

4. 数据处理：根据测量结果，计算出试样的粘度值。

可以利用计算机软件进行数据处理和结果分析。

五、实验结果分析根据实验数据，可以得到试样的粘度值。

通过比较不同试样的粘度值，可以判断不同试样的流变性质。

例如，如果两个试样的粘度值相差很大，说明它们的流动特性也会有所不同。

此外，还可以根据温度对粘度的影响进行分析，得到试样的温度敏感性。

六、误差分析在实验中，由于仪器的误差、试样的制备和环境条件的变化等因素，可能会引入一定的误差。

为了减小误差，可以通过多次测量取平均值，提高实验的重复性。

此外，还可以根据实际情况对实验条件进行优化，以减小误差的影响。

七、结论通过旋转粘度计的测量，可以得到试样的粘度值，从而了解液体的流变性质。

旋转粘度计在化学、食品、医药、油脂、涂料、塑料等领域有着广泛的应用。

旋转式粘度计的工作原理

旋转式粘度计的工作原理粘度的概念粘度是指流体的阻力大小，即固体或液体抵抗移动的能力。

在界面上，可以理解为液体分子间相互作用力大小的度量。

在实际应用中，粘度测量广泛应用于各种流体，如石油、化工、食品、药品等领域。

旋转式粘度计的分类旋转式粘度计是一种通过测量流体内阻力大小来测量粘度的仪器。

根据测量原理的不同，可以把旋转式粘度计分为以下三类：1.旋转球式粘度计，是通过测量螺旋转动中球体所受阻力的大小来测量粘度的；2.旋转圆柱式粘度计，是通过测量圆柱旋转中受阻力的大小来测量粘度的；3.旋转圆环式粘度计，是通过测量圆环旋转中受阻力的大小来测量粘度的。

其中旋转圆环式粘度计是使用最为广泛的一种。

旋转圆环式粘度计的结构旋转圆环式粘度计的基本结构如下图所示：想要测量试样的粘度，首先需要将其注入到旋转圆环式粘度计的内部，然后通过控制旋转圆环受到的扭矩大小，来计算出试样的粘度。

旋转圆环式粘度计的工作原理旋转圆环式粘度计的工作原理基于斯托克斯公式，其公式如下所示：F = 6πηrv其中，F表示粘度力，η表示流体的粘度，r表示圆环的半径，v表示圆环的速度。

当圆环旋转时，由于液体的黏滞性，圆环会遇到阻力，阻力的大小与液体的黏度成正比。

旋转圆环受到的阻力可以通过检测驱动电动机输出的电流来测量。

最后，通过斯托克斯公式计算出液体的粘度大小。

旋转圆环式粘度计的应用旋转圆环式粘度计广泛应用于石油、化工、医药、食品等领域，用于测量各种流体的粘度。

例如：1.石油领域：用于测量石油和石油产品的粘度，以便优化工业生产工艺，提高生产效率；2.化工领域：用于测量各种化学品的粘度，以便调整生产工艺，提高产品质量；3.医药领域：用于测量药物制剂的粘度，以便控制药物质量，并确保药物在体内的释放速度；4.食品领域：用于测量各种食品的粘度，以便控制食品的口感和风味。

结语旋转圆环式粘度计是测量液体粘度的重要工具，在化工、石油、医药、食品等领域都有广泛的应用。

如何减小旋转粘度计测试误差

如何减小旋转粘度计测试误差前言旋转粘度计是一种测量液体粘度的仪器。

液体的粘度是指流动固体所表现出来的抵抗流动的性质。

粘度计依靠旋转物体的阻力测量液体的粘度。

不过，使用旋转粘度计进行测试时，错误也常常会发生。

旋转粘度计测试误差的原因有很多，如工作环境的变化、人为误差、测试设备的选择等。

在本文中，我们将探讨如何减小旋转粘度计测试误差。

正确操作旋转粘度计需要在定义的温度和转速下进行测试。

不同品牌和型号的粘度计其测量条件也会存在差异。

在对液体粘度进行测试前，应该先确认仪器所需的转速和温度。

为了确保准确，应该在一定的条件下进行多次测量，然后取平均值。

在进行测量时还要遵循正确操作的流程。

这包括将样品稳定在仪器的垂直空间上，并确保样品的液面平稳。

此外，稳定时间也应该根据样品的性质来进行合理设置，以确保所测得的数据的可靠性。

选对测试设备旋转粘度计的选型也是减少测试误差的一个关键因素。

通常情况下，应该根据被测试样品的特性和量级来确定粘度计的型号。

在选型时，还要考虑到准确的温度控制和转速控制，以及设备的精度和稳定性等方面的因素。

同时，应该对测试设备进行定期的维护和校准。

对于关键的测试设备，建议每个月进行一次校准，以保证测量结果的准确性。

环境因素的影响环境条件的变化也会对旋转粘度计的测试结果造成影响。

通常，室内温度和湿度的变化会导致测试精度的波动。

为了避免这种情况，应该在测试之前对温湿度环境进行适当调节，保持室内环境的稳定性。

此外，还要避免在空气流动较大的区域进行测试，以免大气流动对测试结果的干扰。

优化测试方法优化测试方法也是减少误差的一个重要步骤。

在测试样品的同时，应该选取一些已知粘度的标准物质，将标准物质与待测物质一起测试，从而检查仪器的测试结果和实际粘度之间的偏差。

此外，还可以将测量结果与其他实验室或品牌的测量数据进行对比，以此评估测量结果的精度和准确性。

总结在使用旋转粘度计进行测试时，我们应该遵循正确的操作流程，选用合适的测试设备，并注意测试环境的稳定性。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

检定方法
? 检规5.3章节 ? 标准粘度液
通用标准粘度液体
二级标准物质
? GBW(E)130080 标准黏度液 (标准粘度液) ? GBW(E)130092 标准黏度液 (标准粘度液) ? GBW(E)130081 标准黏度液 (标准粘度液) ? GBW(E)130093 标准黏度液 (标准粘度液) ? GBW(E)130082 标准黏度液 (标准粘度液) ? GBW(E)130094 标准黏度液 (标准粘度液) ? GBW(E)130083 标准黏度液 (标准粘度液) ? GBW(E)130200 黏度油 (标准粘度液) ? GBW(E)130084 标准黏度液 (标准粘度液) ? GBW(E)130201 黏度油 (标准粘度液) ? GBW(E)130085 标准黏度液 (标准粘度液) ? GBW(E)130202 黏度油 (标准粘度液) ? GBW(E)130086 标准黏度液 (标准粘度液) ? GBW(E)130203 黏度油 (标准粘度液) ? GBW(E)130087 标准黏度液 (标准粘度液) ? GBW(E)130204 黏度油 (标准粘度液) ? GBW(E)130088 标准黏度液 (标准粘度液) ? GBW(E)130205 黏度油 (标准粘度液) ? GBW(E)130089 标准黏度液 (标准粘度液) ? GBW(E)130206 黏度油 (标准粘度液) ? GBW(E)130090 标准黏度液 (标准粘度液) ? GBW(E)130207 黏度油 (标准粘度液 ? GBW(E)130091 标准黏度液 (标准粘度液)
? 动力粘度与运动粘度的换算
ηt=ν.ρ
? η－试样动力粘度(mPa.s) ? ν－试样运动粘度(mm2/s) ? ρ－与测量运动粘度相同温度下试样的密度(g/cm3)
? 恩氏粘度与运动粘度
（见对照表）
常用粘度计
? 各种流体的粘度数据，主要由实验测得。常用粘度计有毛细管式、落球式、锥板式、转筒式等。
? 单圆筒旋转式
式
FANN35，ZNN-D6
? 锥板式
NX-1B，Brookfield-CP系列，E型，以及专门用于测定血液粘度的血液粘度计，斯托默粘度计等
计量性能
? 两个重要指标（检规第3章）
重复性再现性
? 检定前的工作
水平调整，在更换转子和调节转子高度后以及在测量过程中随时注意水平问题。旋转粘度计开机后首先检测 0位，这一操作在不安装转子的情况下进行。
? 粘度、粘力、流动的阻力与转子的转速与转子形状有关，当转速增加或转子增大时粘力会加大。因此，当转速增大或转子变大时，可以由弹簧的偏离所读出。最小范围的粘度可以由表面积最大的转子与最高转速测得；而最大范围的粘度可由表面积最小的转子与最慢转速测得
旋转粘度计的分类
? 同轴圆筒内旋式
NXS-11，NDJ-79，NDJ-7
运动粘度?
? 液 (m体2)/的s。动力粘度与?同?温度? 下t 该流体密度 ?之比。单位为 ?
各种粘度之间的关系
? 动力粘度
1厘泊 (1cP)=1 毫帕斯卡 .秒 (1mPa.s) 100 厘泊(100cP)=1 泊 (1P) 1000 毫帕斯卡 .秒 (1000mPa.s)=1 帕斯卡 .秒 (1Pa.s)
旋转粘度计工作原理
? 旋转粘度计是由数个机械装置所组成，马达与变速箱是装置在仪器顶端的机壳内。主机包含了一个精确的铍铜合金的弹簧，一端接在轴承上，另一端直接接在指示装置上。在主机下方，下端轴承进入轴杯与粘度计的转子直接相连。
? 转子是由马达弹簧所带动，此弹簧的偏离由指针所显示 (或者经由数字化仪表显示)。藉由变速箱调整不同速度与使用不同转子可以测得不同范围的粘度。
JJG1002-2005 旋转粘度计
物质的粘度
? 粘度
液体受外力作用时，在液体分子间发生的内摩擦力称为液
体的粘性，其大小用粘度表示，粘度又分为动力粘度 ? t、运动粘度 ? 和条件粘度。动力粘度? t
? 面积各为1㎡并相距1m的两层流体，以 1m/s的速度作相对运动时所产生的内摩擦力。单位：N·s/㎡，既 Pa·s(帕·秒 )。液体的粘度随温度升高而减小，气体的粘度随温度升高而增大。
? 不同流体的粘度差别很大。在压强为101.325kPa、温度为 20℃的条件下，空气、水和甘油的动力粘度和运动粘度为：
? 空气? t＝17.9×10-6Pa·s， v＝14.8×10-6m/s ? 水? t＝1.01×10-3Pa·s， v＝1.01×10-6m/s ? 甘油? t＝1.499Pa·s， v＝1.19×10-3m/s
要求
? 通用要求
外观 4.1 安全性能 4.2
? 计量器具
检定条件
? 标准物质 ? 牛顿流体
环境条件
? 温度 ? 湿度 ? 电磁干扰
要求
? 检定设备
恒温设备测温设备频率表天平、水平仪等
? 检定项目
外观（ +++）零点漂移（ ++）重复性（ ++）再现性（ ++）标称值差异性（ +++）
