三角螺纹车刀
数控机床车削三角形螺纹
1)变换手柄位置，一般接工件螺距在进给 Nhomakorabea铭牌上找到交换齿轮的齿数和手柄位置，并把手柄拨到所需的位置上。
2)调整滑板问隙，调整中、小滑板镶条时，不能太紧，也不能太松，太紧了摇动滑板费力，操作不灵活，太松了，车削螺纹时容易产生“扎刀”．顺时针方向旋转小滑板手柄．消除小滑板丝杠与螺母的间隙。
3)乱牙及其避免方法。在第一次进刀完毕后，第二刀按下开合螺母时，车刀刀尖已不在第一刀的螺旋槽里，而是偏左或偏右，结果把螺纹车乱而报废，这就叫乱牙。因此，在加工前，应首先确定被加工螺纹的螺距是否乱牙，如果是乱牙的，采用开正反车法，即每车一刀后．立即将车刀径向退出，不提起开合螺母，开反车使车刀纵向退回到第一刀开始削切削的位置。然后中滑板进给，开正车走第二刀，这样反复来回，一直把螺纹车好为止。
3)试切螺纹，在外圆上根据螺纹长度，用刀尖对准，开车并径向进给，使车刀与工件轻微接触，车出一条刻线作为螺纹终止退刀标记。并记住中滑板刻度盘读数，退刀。将床鞍离开工件端面8～lO牙处，径向进给n 5mm左右，调整刻度盘“o”(以便车螵纹时掌握背吃刀量)，合下开合螺母，在工件表面上车出一条有痕螺旋线．到螺纹终止线时迅速退刀，提起开合螺母(注意螺纹收尾在2／3圈之内)，用钢直尺或螺距规检查螺距。
l数控机床螺纹车刀的装夹
1)装夹车刀时，刀尖位置一般应对准工件中心(可根据尾座顶尖高度检查)。
2)车刀刀尖角的对称中心线必须与工件轴线垂直，装刀时可用样板装夹对刀，如果把车刀装歪。
3)刀尖伸出不要过长，一般为20～ L25一(约为刀相厚的1 5倍)。
2低速车削三角形螺纹 卜
(2) 数控机床车铸铁螺纹的车刀，一般选用YG6或YTG8硬质合金螺纹车刀。
数控车床加工工艺编程-车削内三角螺纹
二、内螺纹车刀几何角度及安装
粗车刀
精车刀
内螺纹车刀的刃磨方法与外螺纹车刀基本相同，但是刃磨刀尖角时，要特别注意它的平分线必须与刀杆垂直，否则车内螺纹时会出现刀柄碰伤工件内孔的现象。
1．螺纹车刀的几何角度
二、内螺纹车刀几何角度及安装
外螺纹车刀的对刀方法
车刀
牙底
牙顶
四、车削内三角形螺纹注意事项
1、车内螺纹时，应将小滑板适当调紧些，以防车削过程中小滑板产生位移造成螺纹乱牙现象。 2、车内螺纹时，退刀要及时、准确。退刀过早螺纹未车完，在加工盲孔时退刀过迟车刀容易碰撞孔底。 3、精车时必须保持车刀锋利，否则容易产生‘让刀’，致使螺纹产生锥形误差，一旦产生锥形误差，不能盲目增加背吃刀量，而是应让螺纹车刀在原切削深度上反复进行无进给切削来消除误差。 4、工件在回转中不能用棉纱去擦内孔，更不允许用手指去摸内螺纹表面，以免发生人身事故。 5、在加工过程中，中途换刀必须重新对刀，以防造成乱牙。
车削内三角形螺纹
一、内、外三角形螺纹加工方法对比
车外螺纹
车内螺纹
工件
卡盘
车刀Βιβλιοθήκη 车三角形内螺纹的方法与车三角形外螺纹的方法基本相同，但进刀与退刀的方向正好相反。车内三角形螺纹时，尤其是直径较小的内螺纹，由于刀柄细长、刚度低、切屑不易排出、切削液不易注入及车削时不便于观察等原因，造成车内三角形螺纹比车外三角形螺纹要有难度。内三角形螺纹车刀的尺寸大小受到螺纹孔径尺寸限制，一般内螺纹车刀的刀头径向长度应比孔径小3～5mm，刀柄太细车削时容易产生振动，刀柄太粗退刀时会碰伤内螺纹牙顶，甚至不能车削。
内螺纹车刀的对刀方法
1．螺纹车刀的安装
二、内螺纹车刀几何角度及安装

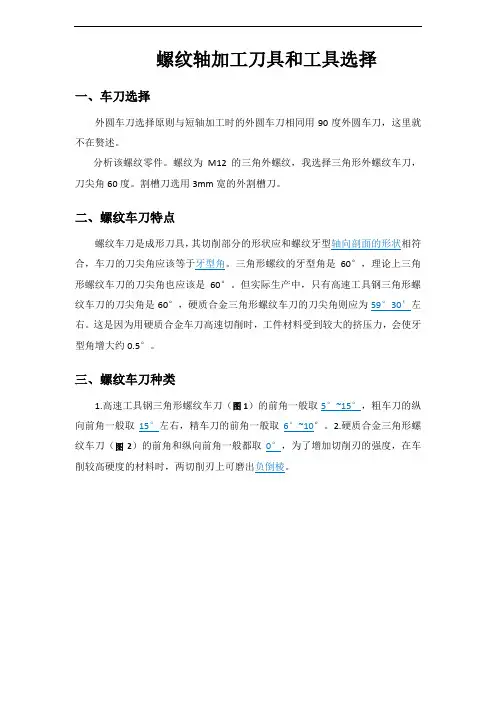

数控加工工艺及编程 项目3螺纹轴加工工具刀具选择
螺纹轴加工刀具和工具选择一、车刀选择外圆车刀选择原则与短轴加工时的外圆车刀相同用90度外圆车刀，这里就不在赘述。
分析该螺纹零件。
螺纹为M12的三角外螺纹，我选择三角形外螺纹车刀，刀尖角60度。
割槽刀选用3mm宽的外割槽刀。
二、螺纹车刀特点螺纹车刀是成形刀具，其切削部分的形状应和螺纹牙型轴向剖面的形状相符合，车刀的刀尖角应该等于牙型角。
三角形螺纹的牙型角是60°，理论上三角形螺纹车刀的刀尖角也应该是60°。
但实际生产中，只有高速工具钢三角形螺纹车刀的刀尖角是60°，硬质合金三角形螺纹车刀的刀尖角则应为59°30’左右。
这是因为用硬质合金车刀高速切削时，工件材料受到较大的挤压力，会使牙型角增大约0.5°。
三、螺纹车刀种类1.高速工具钢三角形螺纹车刀（图1）的前角一般取5°~15°，粗车刀的纵向前角一般取15°左右，精车刀的前角一般取6°~10°。
2.硬质合金三角形螺纹车刀（图2）的前角和纵向前角一般都取0°，为了增加切削刃的强度，在车削较高硬度的材料时，两切削刃上可磨出负倒棱。
a）粗车到b）精车刀图1高速钢三角螺纹车刀c）焊接式d）机加式图2 硬质合金三角螺纹车刀三、刀具的刃磨三角螺纹车刀刃磨要求：①根据粗、精车的要求，刃磨出合理的前、后角。
粗车刀前角大、后角小，精车刀则相反；②车刀的左右刀刃必须是直线，无崩刃；③刀头不歪斜，牙型半角相等；④内螺纹车刀刀尖角平分线必须与刀杆垂直；⑤内螺纹车刀后角应适当大些，一般磨有两个后角。
四、割槽刀1）高速工具钢槽刀如图3所示1)前角ϒ0：前角增大能使车刀刃口锋利，切削省力并排屑顺畅，ϒ0=5°～20°；2)主后角α0:可减少车槽刀主后刀面和工件过渡表面间的摩擦，α0=6°～8°；3）副后角α0’：可减少车槽刀两个副后刀面和工件已加工表面间的摩擦，α0'=1～3°。

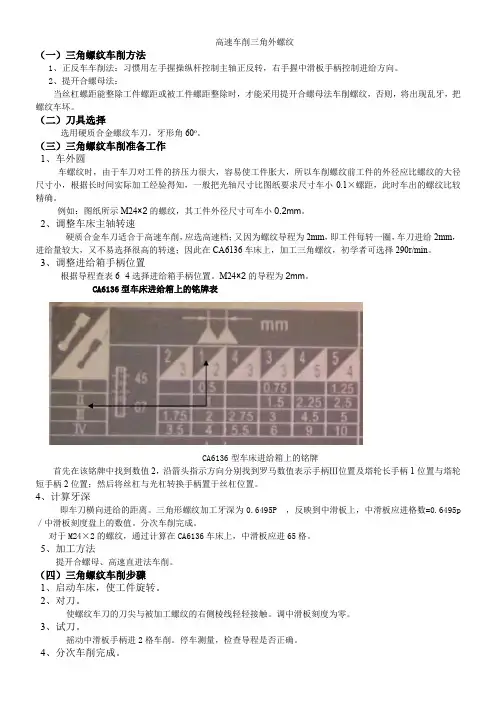

高速车削三角外螺纹
高速车削三角外螺纹（一）三角螺纹车削方法1、正反车车削法：习惯用左手握操纵杆控制主轴正反转，右手握中滑板手柄控制进给方向。
2、提开合螺母法：当丝杠螺距能整除工件螺距或被工件螺距整除时，才能采用提开合螺母法车削螺纹，否则，将出现乱牙，把螺纹车坏。
（二）刀具选择选用硬质合金螺纹车刀，牙形角60o。
（三）三角螺纹车削准备工作1、车外圆车螺纹时，由于车刀对工件的挤压力很大，容易使工件胀大，所以车削螺纹前工件的外径应比螺纹的大径尺寸小，根据长时间实际加工经验得知，一般把光轴尺寸比图纸要求尺寸车小0.1×螺距，此时车出的螺纹比较精确。
例如：图纸所示M24×2的螺纹，其工件外径尺寸可车小0.2mm。
2、调整车床主轴转速硬质合金车刀适合于高速车削，应选高速档；又因为螺纹导程为2mm，即工件每转一圈，车刀进给2mm，进给量较大，又不易选择很高的转速；因此在CA6136车床上，加工三角螺纹，初学者可选择290r/min。
3、调整进给箱手柄位置根据导程查表6--4选择进给箱手柄位置。
M24×2的导程为2mm。
CA6136型车床进给箱上的铭牌表CA6136型车床进给箱上的铭牌首先在该铭牌中找到数值2，沿箭头指示方向分别找到罗马数值表示手柄Ⅲ位置及塔轮长手柄1位置与塔轮短手柄2位置；然后将丝杠与光杠转换手柄置于丝杠位置。
4、计算牙深即车刀横向进给的距离。
三角形螺纹加工牙深为0.6495P ，反映到中滑板上，中滑板应进格数=0.6495p ／中滑板刻度盘上的数值。
分次车削完成。
对于M24×2的螺纹，通过计算在CA6136车床上，中滑板应进65格。
5、加工方法提开合螺母、高速直进法车削。
（四）三角螺纹车削步骤1、启动车床，使工件旋转。
2、对刀。
使螺纹车刀的刀尖与被加工螺纹的右侧棱线轻轻接触。
调中滑板刻度为零。
3、试刀。
摇动中滑板手柄进2格车削。
停车测量，检查导程是否正确。
4、分次车削完成。
车三角形螺纹教案
螺纹加工课题一车三角形外螺纹一、高速钢外三角形螺纹车刀及其刃磨内容图例与说明高速钢外三角形螺纹车刀高速钢外螺纹车刀( 图６—１) 刃磨方便, 切削刃锋利, 韧性好, 车削时刀尖不易崩裂, 车出螺纹的表面粗糙度值小. 但其热稳定性差, 不宜高速车削, 常用在低速切削，加工塑性材料的螺纹或作为螺纹的精车刀。
高速钢外三角螺纹车刀的刃磨刃磨要求１．刀尖角ε r 应等于牙型角α ，即ε r ＝α 。
车普通螺纹时，ε r ＝60°；车英制螺纹时，ε r ＝55°。
２．当螺纹车刀的径向前角γ P ＝０°时，车刀前面上的刀尖角ε ′ r ＝ε r ＝α ；当螺纹车刀的径向前角γ P ＞０°时, 车刀前刀面上的刀尖角ε ′ r ＜ε r ＝α ，ε ′ r 按表6—1进行修正。
３．螺纹车刀的两个切削刃必须刃磨平直，不允许出现崩刃。
４．螺纹车刀的切削部分不能歪斜，刀尖半角ε ′ r ∕２应对称。
5 ．螺纹车刀的前面与两个主后面的表面粗糙度值要小。
高速钢外三角螺纹车刀的刃磨刃磨注意事项1．粗磨有径向前角的螺纹车刀时，应使刀尖角略大于牙型角，待磨好前角后，再修磨两刃夹角。
2.刃磨高速钢螺纹车刀时, 应选用细粒度砂轮( 如粒度号80的氧化铝砂轮)。
3.刃磨时车刀对砂轮的压力应小于一般车刀，并常浸水冷却，以防过热引起退火。
4.螺纹车刀在刃磨过程中，应在砂轮表面水平方向缓慢移动，这样容易使车刀刃口刃磨平直，表面粗糙度值小。
5.刃磨车削窄槽或高台阶螺纹的螺纹车刀时，应将螺纹车刀进给方向一侧的刀刃磨短些( 图６—2), 以有利于车削时退刀。
图6－2 车削窄槽、高台阶螺纹的车刀高速钢外三角螺纹车刀的刃磨刃磨步骤以6×16×200mm高速钢刀片刃磨图6—1精车刀为例1.刃磨左侧进给方向后刀面，控制刀尖半角εr/2 及后角αOL（αO+ψ）。
此时刀杆与砂轮圆周夹角约εr/2，刀面向外侧倾斜α+ψ，刀头上翘5°。

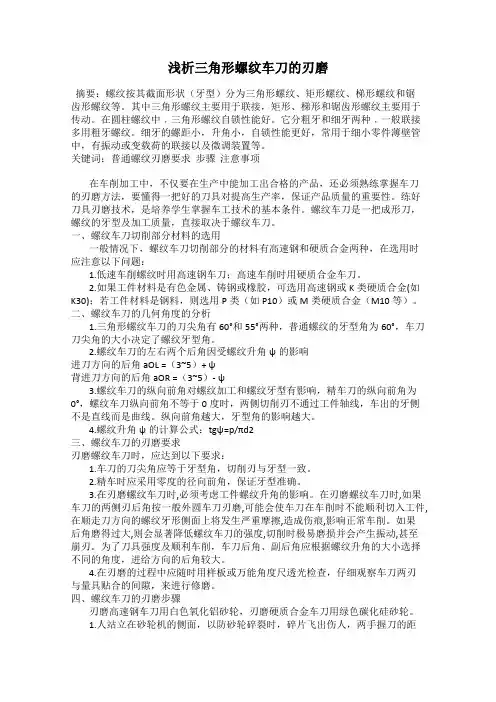

浅析三角形螺纹车刀的刃磨
浅析三角形螺纹车刀的刃磨摘要：螺纹按其截面形状（牙型）分为三角形螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹等。
其中三角形螺纹主要用于联接，矩形、梯形和锯齿形螺纹主要用于传动。
在圆柱螺纹中﹐三角形螺纹自锁性能好。
它分粗牙和细牙两种﹐一般联接多用粗牙螺纹。
细牙的螺距小，升角小，自锁性能更好，常用于细小零件薄壁管中，有振动或变载荷的联接以及微调装置等。
关键词：普通螺纹刃磨要求步骤注意事项在车削加工中，不仅要在生产中能加工出合格的产品，还必须熟练掌握车刀的刃磨方法，要懂得一把好的刀具对提高生产率，保证产品质量的重要性。
练好刀具刃磨技术，是培养学生掌握车工技术的基本条件。
螺纹车刀是一把成形刀，螺纹的牙型及加工质量，直接取决于螺纹车刀。
一、螺纹车刀切削部分材料的选用一般情况下，螺纹车刀切削部分的材料有高速钢和硬质合金两种，在选用时应注意以下问题：1.低速车削螺纹时用高速钢车刀；高速车削时用硬质合金车刀。
2.如果工件材料是有色金属、铸钢或橡胶，可选用高速钢或K类硬质合金(如K30)；若工件材料是钢料，则选用P类（如P10）或M类硬质合金（M10等）。
二、螺纹车刀的几何角度的分析1.三角形螺纹车刀的刀尖角有60°和55°两种，普通螺纹的牙型角为60°，车刀刀尖角的大小决定了螺纹牙型角。
2.螺纹车刀的左右两个后角因受螺纹升角ψ的影响进刀方向的后角aOL =（3~5）+ ψ背进刀方向的后角aOR =（3~5）- ψ3.螺纹车刀的纵向前角对螺纹加工和螺纹牙型有影响，精车刀的纵向前角为0°，螺纹车刀纵向前角不等于0度时，两侧切削刃不通过工件轴线，车出的牙侧不是直线而是曲线。
纵向前角越大，牙型角的影响越大。
4.螺纹升角ψ的计算公式：tgψ=p/πd2三、螺纹车刀的刃磨要求刃磨螺纹车刀时，应达到以下要求：1.车刀的刀尖角应等于牙型角，切削刃与牙型一致。
2.精车时应采用零度的径向前角，保证牙型准确。
第17章 螺纹刀具
一般丝锥容屑槽均做成直槽。为了改善排屑，避 免切屑阻塞造成崩刃和划伤加工表面，有时也做 成螺旋槽。加工通孔右旋螺纹时，采用左旋，以 使切屑向下排出；加工盲孔时，采用右旋，使切 屑向上排出如图17.12a、b所示。加工通孔时，为 了改善排屑条件，还可将直槽丝锥的切削部分磨 出刃倾角λs 如图17.12c所示。 二、攻丝扭矩及其减小措施 丝锥工作时主要承受扭矩，正常情况下，攻丝扭 矩切削扭矩和刀齿与已加工表面间的摩擦扭矩组 成。攻丝扭矩超过丝锥强度时，丝锥就会折断。
如前所述，增大切削锥角κr 切削厚度hD 增加， 可采用κr 值小的丝锥，工件厚度小于切削锥长度， 则减少了切削总面积，从而减小了切削扭矩，如 螺母丝锥、拉削丝锥。 加工不锈钢等韧性材料时，摩擦扭矩比例增大， 可采用跳齿丝锥。跳齿丝锥就是沿螺纹螺旋线有 规律地去掉一部分刀齿，使切削刀齿数减少，每 个切削刀齿所切削的切削厚度增大，从而减小切 削扭矩。图 17.13所示是容屑槽数Z=3的跳齿丝锥 展开图。
制造困难，生产中通常将铣刀的廓形做成直线， 因而加工的螺纹廓形将产生误差。因此，主要 用于加工精度不高的螺纹或作为精密螺纹的粗 加工。 2）梳形螺纹铣刀。梳形螺纹铣刀刀齿呈环状， 铣刀工作部分长度比工件螺纹长度稍长。加工 时，铣刀轴线与工件轴线平行，铣刀快速回转 作切削运动，工件缓慢转动的同时还沿轴线移 动。铣刀切入工件后，工件回转一周，铣刀相 对工件轴向移动一个导程。因为铣刀有径向切 入与退出行程，所以工件要转一周多一些，就 可铣出全部螺纹。梳形螺纹铣刀生产效率较
第二节 丝锥
丝锥用于加工内螺纹，按其功用可分为 手用丝锥、机用丝锥、螺母丝锥、梯形 螺纹丝锥、圆形螺纹丝锥、短槽丝锥。、 挤压丝锥与拉削丝锥等。 一、丝锥结构 丝锥的种类虽多，但各种丝锥主体结构 是相同的，都由工作部分和柄部两部分 组成。见图17.9。
三角螺纹牙尖宽怎么算【技巧】
大家知道三角螺纹牙尖宽怎么算吗？或许大家对其计算方法有些陌生，下面小编为大家详细介绍一下。
一、三角螺纹的尺寸计算1 ．普通三角螺纹的尺寸计算普通三角螺纹牙形如图,尺寸计算公式参看下表。
例：试计算三角螺纹M20 x2 的牙形高度、中径、小径尺寸。
2 ．英制三角螺纹的尺寸计算英制三角螺纹的牙形如图6 一10 ，尺寸计算公式见表6 一3 。
二、三角形螺纹车刀1 ．对螺纹车刀的要求螺纹车刀属于成形刀具，要保证螺纹牙形精度，必须正确刃磨和安装车刀。
对螺纹车刀的要求主要有以下几点：( 1 ）车刀的刀尖角一定要等于螺纹的牙形角。
( 2 ）精车时车刀的纵向前角应等于零度；粗车时允许有5 o一15o的纵向前角。
( 3 ）因受螺纹升角的影响，车刀两侧面的静止后角应刃磨得不相等，进给方向后面的后角较大，一般应保证两侧面均有3o一5o的工作后角。
( 4 ）车刀两侧刃的直线性要好。
2 ．普通三角螺纹车刀车刀从材料上分有高速钢螺纹车刀和硬质合金螺纹车刀两种。
( l ）高速钢螺纹车刀高速钢螺纹车刀刃磨方便、切削刃锋利、韧性好，能承受较大的切削冲击力，车出螺纹的表面粗糙度小。
但它的耐热性差，不宜高速车削，所以常用来低速车削或作为螺纹精车刀。
高速钢螺纹车刀的几何形状如图8－10所示。
高速钢三角螺纹车刀的刀尖角一定要等于牙形角。
当车刀的纵向前角0o时，车刀两侧刃之间夹角等于牙形角；若纵向前角不为Oo时，车刀两侧刃不通过工件轴线，车出螺纹的牙形不是直线而是曲线。
当车削精度要求较高的三角螺纹时，一定要考虑纵向前角对牙形精度的影响。
为车削顺利，纵向前角常选在5 o一15o之间，这时车刀两侧刃的夹角不能等于牙形角，而应当比牙形角小30 ’一1o30’。
应当注意．纵向前角不能选得过大，若纵向前角过大，不仅影响牙形精度，而且还容易引起扎刀现象。
车螺纹时，由于螺纹升角的影响，造成切削平面和基面的位置变化，从而使车刀工作时的前角和后角与车刀静止时的前角和后角不相等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ 三角螺纹车刀
三角形螺纹车刀的几何角度 • 刀尖角应等于牙型角，车削普通螺纹时牙型角为60 º，英制螺纹时牙 型角为55 º，刀尖角是螺纹车刀的纵向前角等于0 º时，两侧切削刃 之间的夹角。牙型角是螺纹牙型上，相邻两牙侧问的夹角。
三角螺纹车刀
• 前角一般为0º一1 5º，因为螺纹车刀的纵向前角对牙型角有很大影响， 所以精车时或精度要求高的螺纹，径向前角取得小些约0 º一5 º。
• 后角一般为5º一10º，因受螺纹升角的影响，进刀方向一面的后角应 磨得稍大些，但大直径、小螺距的三角螺纹，这种影响可忽略不计。
ቤተ መጻሕፍቲ ባይዱ
三角螺纹车刀
❖ 螺纹车刀材料的选用
车削螺纹时，合理的选择刀具材料、正确刃磨与安装车刀，对螺纹质量 和生产效率有着重要影响。常用的螺纹车刀材料有高速钢和硬质合金两 类螺纹。
三角螺纹车刀
• 高速钢螺纹车刀易刃磨，刃口锋利，而且韧性较好，刀尖不易崩裂， 能承受较大的切削冲击力，车削车的螺纹表面粗糙度较小，但高速 钢的耐热性较差，不易高速车削，常用于低速车削螺纹或作为螺纹 精车刀。
• 硬质合金螺纹车刀的硬度高，有较好的红硬性，但韧性较差，常用 于高速车削螺纹。
