粗苯流程图及工艺控制指标
粗苯部分
粗苯部分一、工艺流程简介来自硫铵工段40～50℃的粗煤气，自上而下通过终冷塔，分别与上段循环水和下段制冷水换热降温至21～24℃，由洗苯塔底部入塔，自下而上与塔顶喷淋的循环洗油逆流接触，煤气中的苯族烃被洗油吸收，净煤气经塔顶扑雾段除去夹带洗油雾滴后离开洗苯塔，再经过脱硫塔后送至外部管网供焦炉、锅炉房及外送客户使用。
洗苯塔底富油经富油泵加压后送至粗苯冷凝冷却器上段与脱苯塔顶出来的粗苯蒸汽换热，富油被预热至60℃，再至贫、富油换热器与脱苯塔底出来的热贫油换热进一步升温至130℃，进入管式炉被最终加热到180℃，进入脱苯塔。
从脱苯塔出来的粗苯蒸汽，自上而下通过油气换热器、粗苯冷凝冷却器，粗苯被冷却到20～30℃后进入粗苯油水分离器，分离出的粗苯进入粗苯回流槽，部分粗苯经粗苯回流泵送至脱苯塔顶打回流，余下的粗苯则作为产品流至粗苯贮槽。
分离水则自流入控制分离器，进一步进行油水分离，分离水则自流入冷凝液贮槽。
脱苯后的热贫油，从脱苯塔底自流入贫富油换器，与富油换热，初步降温至110℃左右的热贫油自流入贫油贮槽，再由贫油泵抽出加压后经一段、二段贫油冷却器冷却降温至20～30℃，送洗苯塔洗苯。
管式炉用经过滤器过滤后的煤气加热，除加热洗油外，还把部分饱和蒸汽加热为400℃的过热蒸汽供脱苯塔和再生器热源。
为保证循环洗油质量，将部分脱苯塔底出来的热贫油引入再生器，用过热蒸汽加热蒸出洗油馏分被送入脱苯塔，再生残渣排入残油池，定期外卖。
终冷塔冷凝下来的煤气冷凝水，自流入冷凝液贮槽，由冷凝液输送泵，送冷鼓氨水澄清槽。
二、岗位操作规程（一）洗苯岗位1、洗苯工岗位职责1）在班长带领下工作，服从工段和分厂的生产安排。
2）积极参加生产管理，认真执行操作规程和安全规定。
3）负责煤气的洗苯操作，保证煤气系统畅通。
4）负责调整各部温度、循环油量，保证塔后煤气达标。
5）负责本岗位设备的开、停、倒换、清扫、维护保养工作。
6）负责新洗油的接收工作。

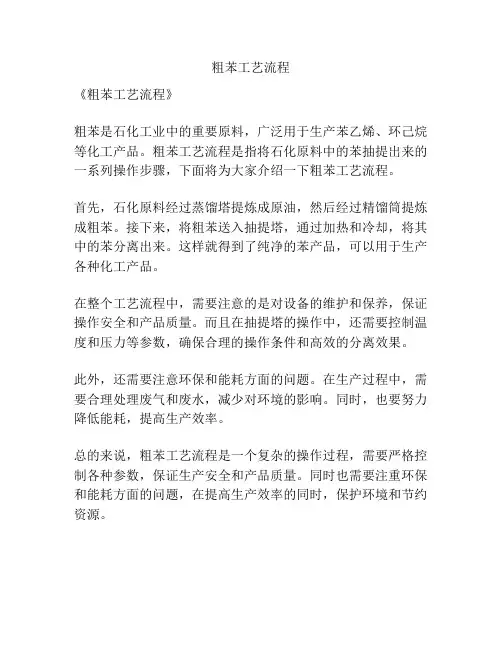

粗苯工艺流程
粗苯工艺流程
《粗苯工艺流程》
粗苯是石化工业中的重要原料，广泛用于生产苯乙烯、环己烷等化工产品。
粗苯工艺流程是指将石化原料中的苯抽提出来的一系列操作步骤，下面将为大家介绍一下粗苯工艺流程。
首先，石化原料经过蒸馏塔提炼成原油，然后经过精馏筒提炼成粗苯。
接下来，将粗苯送入抽提塔，通过加热和冷却，将其中的苯分离出来。
这样就得到了纯净的苯产品，可以用于生产各种化工产品。
在整个工艺流程中，需要注意的是对设备的维护和保养，保证操作安全和产品质量。
而且在抽提塔的操作中，还需要控制温度和压力等参数，确保合理的操作条件和高效的分离效果。
此外，还需要注意环保和能耗方面的问题。
在生产过程中，需要合理处理废气和废水，减少对环境的影响。
同时，也要努力降低能耗，提高生产效率。
总的来说，粗苯工艺流程是一个复杂的操作过程，需要严格控制各种参数，保证生产安全和产品质量。
同时也需要注重环保和能耗方面的问题，在提高生产效率的同时，保护环境和节约资源。
粗苯精制工艺简介
甲酰吗啉萃取精馏法和环丁砜萃取法比较
序 号
方法
主萃取剂
适用原 料
辅助原 料
主产品质量
流程和投 资
操作费 用和设 备腐蚀
风险
非芳烃
甲酰吗
含量低、
1 啉萃取 甲酰吗啉 苯含量
精馏法
高的芳
烃提纯
无
可满足苯乙 烯生产要求
简单/低
低/无
适用不合格 萃取剂（如 甲酸法生产 产品）引起 产品N含量
1.1、粗苯的主要组分含量
粗苯主要组分含量（质量％）
组分
含量
组分
苯
55－80
古马隆
甲苯
12～22
茚
二甲苯
2～6
硫化氢
三甲苯
2～6
二硫化碳
乙基苯
0.5～1
噻吩
丙基苯
0.03～0.05 甲基噻吩
乙基甲苯 0.08～0.1 吡啶及其同系物
戊烯
0.5～0.8 苯酚及其同系物
环戊二烯 0.5～1.0
萘
C6～C8直链 0.6
4.3溶剂萃取低温加氢法
溶剂萃取低温加氢法在国内外得到广泛应用，大量被应用 于以石油高温裂解汽油为原料的加氢过程，目前在焦化粗 苯加氢过程中也得到应用
制氢系统与K.K法一致，可生产3种苯产品
4.4三种加氢方法比较
莱托法粗苯加氢工艺的加氢反应温度、压力较高，又存在氢腐 蚀，对设备的制造材质、工艺、结构要求较高，设备制造难度 较大，只能生产一种苯，制氢工艺较复杂，采用转化法，以循 环气为原料制氢，总精制率较低，但莱托法占地面积小。由于 莱托法与低温加氢工艺相比较，有很多不足，在国内除宝钢投 产一套莱托法高温加氢装置外，其他企业粗苯加氢都采用低温 加氢工艺。
粗苯加工工艺流程图
第一节粗苯精制苯基本原理精苯车间加工的原料是外购粗苯和轻苯。
其主要组分是苯及同系物、苯、甲苯、二甲苯等占80％—95％，此外还有脂肪烃、环烷烃、不饱合化合物以及少量硫化物、吡啶碱类、酸类如洗油的低沸点馏份。
粗苯的各种主要组份皆在180℃前馏出。
由于粗苯、轻苯是一种比较复杂的混合物，故其本身用途不大、但经加工以后所得的多和纯产品的却是重要的化工原料，具有很高的经济价值。
粗苯精制的目的在于获得尽可能多的苯族纯产品，同时对其它组份尽可能加以综合得用。
（一）硫酸洗涤净化法基本原理粗苯中含有5—12％的不饱合化合物及其它杂质，并主要分布在14℃以后和79℃以前馏出物中。
粗苯经两苯塔是除去140℃以后重苯中的不饱合化合物，以获得轻苯和重苯两种产品。
轻苯初馏的目的是切除79℃以前不饱合化合物及二硫化碳。
所得混合馏份还含有与苯族产品沸点相接近不饱合化合物及硫化物杂质，可以采用化学方法加以净化。
1、经常使用的是硫酸洗涤净化法，其主要化学方法如下：(1)不饱合化合物的聚合反应不饱合化合物在硫酸作用下很容易发生聚合反应，低沸点化合物易生成粘度大，不溶于混合份及硫酸的极深度的聚合物。
引起化合物的夹带损失。
所以必须先经过初馏除去低沸点不饱合化合物。
高沸点不饱合化合物聚合程度较差，一般只生成可溶混合份的二聚物，三聚物。
(2)加成反应硫酸各不饱合化合物还能生成酸式脂和中式脂，前者溶于硫酸中，后者溶于混合份中。
低沸点不饱合化合物与硫酸生成中性脂，在吹苯中，中性脂加热分解，放出腐蚀设备的酸性物质，故初馏时尽可能地把低沸点物质清除。
（3）清除噻吩反应噻吩在浓硫酸的催化作用下能和高沸点不饱合化合物共聚生成溶于混合物的共聚物，反应迅速完全，噻吩还能直接溶于硫酸中，但溶解速度很慢。
（4）苯族烃和不和化合物共聚反应苯族烃在浓酸的催化作用下和不饱合化合物发生共聚反应生成能溶解于混合物的共聚物。
（5）苯族烃的磺化反应苯族烃与浓硫酸作用能发生磺化反应而造成苯族烃的损失。
粗笨回收工艺流程
粗笨回收工艺流程(水洗氨工艺)焦炉煤气经冷鼓系统冷却加压后进入洗氨工序,含氨6-8g/ m3的煤气从1#塔(洗氨塔)底部进入塔内,从塔上部逸出,再进入2#洗氨塔底部,从2#洗氨塔上部逸出的煤气含氨量降至0.13 g/ m3以下,温度为25-28℃,煤气送入洗苯塔.来自软水槽的软水,和蒸氨后的废水经软水泵送入2#洗氨塔顶部喷淋,2#氨水循环泵抽2#氨水池内氨水,送往2#氨水冷却器(螺旋板)降温至(20-25℃)送往2#洗氨塔上部喷洒,吸氨后的氨水从塔底部自流入2#氨水循环池内,1#氨水循环泵抽1#氨水循环池内氨水送入1#氨水冷却器(螺旋板)降温20-25℃后,到1#洗氨塔上部喷洒,吸氨后的氨水自流入1#氨水池,通过1#氨水池与富氨水池连通口,循环氨水自流进富氨水池,含氨 1.0-1.2﹪,经富氨水泵送往蒸氨工序脱氨.在二塔内均匀喷洒与煤气逆向充分接触,吸收煤气中的氨气,使煤气中含氨量降至0.03g/m3 以下.洗苯工艺流程自2#洗氨塔顶部排出的温度20-28℃,含苯30-40 g/ m3 的煤气,从洗苯塔下部进入塔内,自下而上流动,来自脱苯工段的温度90-110℃,含苯量0.5﹪以下的贫油,经串联的两台冷却器(螺旋)冷却降温至27-30℃,进入脱苯塔,从塔顶喷洒与煤气逆向接触,煤气中苯气被贫油吸收,煤气从塔顶排出,含苯降至2-4 g/ m3 ,洗苯后的煤气,即为净煤气送往各用户.贫油吸苯后即为富油,含苯2-3 g/ m3 经富油泵送往脱苯工序,根据洗苯塔洗油量,逐步添加新洗油,达到洗油条件.脱苯工序工艺说明本工艺使按产量30万焦化工程,煤气处理量13000-15000N m3 , 洗苯,洗油循环量20-30m3 /n做脱苯处理,苯产量约2500吨/y-3000吨/y,(以上参考数因炼焦煤种而异).工艺流程从洗苯来的富油(含苯2-3﹪)经油气换热器加热到70-80℃,再入贫富油换热器加热到120℃,后经管式炉加热至180℃,送脱苯塔中部,苯从热洗油中蒸发,塔底用来自管式炉的400℃过热蒸汽加热吹蒸,经塔中的填料层及上部的泡罩塔板分离,本蒸汽油塔顶逸出至油气换热器及粗笨冷凝冷却器,用富油及冷冻水(新鲜水)冷却成粗笨和水，经油水分离器，控制分离器将粗笨和水分离，水送水处理工序，部分粗笨送计量槽，作产品计量后送粗笨贮槽，装车外售，部分粗笨经回流泵送至塔顶部作为回流，控制塔顶温度为95℃.主要工艺参数及消耗定额温度:1.富油入塔温度180℃.2.脱苯塔顶部油气温度95℃.3.冷凝冷却器后粗笨温度25-30℃.4.萘油侧线切取温度125-135℃.5.再生器底部温度220-200℃.6.再生器顶部温度＞180℃.7.过热蒸汽温度350-400℃.8.贫富油换热器出口温度110-130℃.9.脱泵塔底部温度175-185℃.压力:1.管式炉富油出口压力不大于0.16mpa2.入工段蒸汽压力不小于0.4mpa3.再生器顶部压力不大于0.05mpa4.脱苯塔底部压力不大于0.035mpa5.出管式炉过热蒸汽压力不小于0.25mpa6.入管式炉粗煤气压力不小于4kpa消耗定额：以生产1吨180℃前粗笨为基准。
粗苯操作规程
粗苯操作规程一、工艺流程来自硫铵的粗煤气，经终冷塔与上段的循环水和下段的制冷水换热后，由洗苯塔底部进塔，自下而上与塔顶喷淋的循环洗油逆流接触，煤气中苯被循环洗油吸收，净化后的煤气一部分自用，另一部分供给脱硫工段。
洗苯塔底富油由富油泵送至粗苯冷凝冷却器，与脱苯塔顶出来的苯汽换热后，经油油换热器与脱苯塔底出来的热贫油换热，然后进入管式炉加热，加热后的富油进入脱苯塔脱苯。
苯汽进入粗苯冷凝冷却器，被富油和制冷水冷却后，进入粗苯油水分离器进行分离，分离出的粗苯入粗苯回流槽，部分粗苯经粗苯回流泵送至脱苯塔塔顶作回流，其余部分流入粗苯贮槽外售。
分离出的油水混合物入控制分离器，再次分离出的洗油自流至地下放空槽，并由地下放空槽液下泵送至贫油槽；分离出的粗苯分离水送至冷凝液贮槽。
来自脱苯塔底的热贫油一部分经油油换热器换热后，进入贫油槽，并由贫油泵送至贫油冷却器，分别被循环水和冷却水，冷却后，送洗苯塔循环使用；另一部分进入洗油再生器再生，蒸出的油气进入脱苯塔，残渣排入残油池到机械化澄清槽。
外购的新洗油卸入新洗油地下槽，然后由新洗油地下槽液下泵送入新洗油槽，作循环洗油的补充。
蒸汽被管式炉加热后，经过再生器进入脱苯塔脱苯。
在洗苯脱苯的操作过程中，循环洗油的质量逐渐恶化，为保证洗油质量，洗油再生器将部分洗油再生。
由终冷塔冷凝所得的冷凝液流入冷凝液贮槽，有冷凝液泵送至鼓冷剩余氨水罐。
二、化学原理：相似相溶原理三、流程图：四、作业方法及条件五、工艺流质量控制标准主要控制指标注：加工用粗苯，如用石油洗油作吸收剂，密度允许不低于0.865g/ml。
洗油主要技术要求六、具体操作1、终冷塔开工：（1）开工前用蒸汽清扫终冷塔,待塔顶放散管大量冒蒸汽后，停进蒸汽。
（2）开煤气进塔阀门（DN1200阀门），用煤气赶蒸汽，见放散管(DN150阀门)有大量煤气冒出后，做爆发试验，合格后关闭放散管，打开煤气出口阀门（DN1200阀门）。
（3）缓慢关闭煤气直跑阀门（DN1200阀门），同时通知鼓风注意风机后压力变化，超过20000Pa时,立即打开直跑，查找阻力大的原因。
粗苯生产工艺指标与焦炉煤气粗苯回收方法
粗苯生产工艺指标与焦炉煤气粗苯回收方法一、粗苯生产消耗洗油、蒸汽、焦炉煤气的指标：⑴、洗油＜100kg/t粗苯（国内有些焦化厂＜70kg/t粗苯）；⑵、蒸汽10-1.5t/t粗苯；⑶、焦炉煤气450-550m3/t粗苯。
二、洗油吸收粗苯的基本原理：⑴、用洗油吸收焦炉煤气中的粗苯是物理吸收过程，服从有关定律。
⑵、当煤气中粗苯蒸汽分压大于洗油液面上粗苯蒸汽压时，煤气中粗苯被洗油吸收。
三、从焦炉煤气中回收粗苯的方法：1、吸收粗苯部分：⑴、洗油吸收法（本公司采用）：①、用洗油在专门的洗涤塔内吸收焦炉煤气中的粗苯，将吸收了粗苯的洗油（称为富油）；②、送至脱苯塔蒸馏装置中，在此粗苯被提取出来，脱苯后的洗油（称为贫油）；③、经冷却后重新送回（循环）洗涤塔内吸收粗苯。
⑵、吸附法（如果用活性碳做吸附煤气中的粗苯，作为煤气含苯化验分析方法之一）。
⑶、低温加压法。
2、蒸馏脱苯部分：⑴、吸收了煤气中粗苯的洗油称为富油。
⑵、按富油加热发生分为：①、预热器加热富油（用水蒸气做热源）的脱苯法。
②、管式炉加热富油（用焦炉煤气做主要热源）的脱苯方法。
四、从富油中蒸出粗苯的原理：1、从富油中蒸出粗苯是根据洗油和粗苯两者沸点2的不同，虽然粗苯沸点小于180℃，但其液体混合物又不具有恒沸点，同时洗油又是此混合物中主要组份；2、混合物的沸点介于粗苯和洗油沸点（230-300℃）之间，并趋近洗油的沸点，于是采用降低蒸馏温度的水蒸气蒸馏方法。
五、粗苯工段工艺简介及流程图：1、工艺简介：⑴、从硫铵工段来的煤气进入终冷塔，在此被冷却至25-28℃后，由塔底进入洗苯塔，在塔内与塔顶下来的洗油（贫油）逆流接触后，煤气中的苯族烃被洗油贫油吸收下来，从塔顶出来的煤气一部分回焦炉加热。
⑵、其余部分送至气柜等用户。
⑶、吸收苯族烃的贫油变为富油后，在洗苯塔底进小富油泵送至富油槽。
⑷、在由大富油泵送至蒸苯部分处理。
⑸、脱苯后的热贫油经一段贫富油换热器后进入脱苯塔底部热贫油槽中，然后用贫油泵从槽中抽出经二段贫富油换热器后，一段贫油冷却器，二段贫油冷却器冷却后送往洗苯塔顶喜欢喷洒适用。
粗苯操作规程
粗苯操作规程粗苯操作规程一、工艺流程来自硫铵的粗煤气，经终冷塔与上段的循环水和下段的制冷水换热后，由洗苯塔底部进塔，自下而上与塔顶喷淋的循环洗油逆流接触，煤气中苯被循环洗油吸收，净化后的煤气一部分自用，另一部分供给脱硫工段。
洗苯塔底富油由富油泵送至粗苯冷凝冷却器，与脱苯塔顶出来的苯汽换热后，经油油换热器与脱苯塔底出来的热贫油换热，然后进入管式炉加热，加热后的富油进入脱苯塔脱苯。
苯汽进入粗苯冷凝冷却器，被富油和制冷水冷却后，进入粗苯油水分离器进行分离，分离出的粗苯入粗苯回流槽，部分粗苯经粗苯回流泵送至脱苯塔塔顶作回流，其余部分流入粗苯贮槽外售。
分离出的油水混合物入控制分离器，再次分离出的洗油自流至地下放空槽，并由地下放空槽液下泵送至贫油槽；分离出的粗苯分离水送至冷凝液贮槽。
来自脱苯塔底的热贫油一部分经油油换热器换热后，进入贫油槽，并由贫油泵送至贫油冷却器，分别被循环水和冷却水，冷却后，送洗苯塔循环使用；另一部分进入洗油再生器再生，蒸出的油气进入脱苯塔，残渣排入残油池到机械化澄清槽。
外购的新洗油卸入新洗油地下槽，然后由新洗油地下槽液下泵送入新洗油槽，作循环洗油的补充。
蒸汽被管式炉加热后，经过再生器进入脱苯塔脱苯。
在洗苯脱苯的操作过程中，循环洗油的质量逐渐恶化，为保证洗油质量，洗油再生器将部分洗油再生。
由终冷塔冷凝所得的冷凝液流入冷凝液贮槽，有冷凝液泵送至鼓冷剩余氨水罐。
二、化学原理：相似相溶原理三、流程图：四、作业方法及条件五、工艺流质量控制标准主要控制指标0.865g/ml。
洗油主要技术要求六、具体操作1、终冷塔开工：（1）开工前用蒸汽清扫终冷塔,待塔顶放散管大量冒蒸汽后，停进蒸汽。
（2）开煤气进塔阀门（DN1200阀门），用煤气赶蒸汽，见放散管(DN150阀门)有大量煤气冒出后，做爆发试验，合格后关闭放散管，打开煤气出口阀门（DN1200阀门）。
（3）缓慢关闭煤气直跑阀门（DN1200阀门），同时通知鼓风注意风机后压力变化，超过20000Pa时,立即打开直跑，查找阻力大的原因。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热贫油槽液位
1000-2000mm
5
净煤气含萘
≤0.2g/Nm4
24
地下放空槽液位
700-1100mm
6
净煤气含氨
≤0.05g/Nm5
25
粗苯中间槽液位
1000-1800mm
7
进洗苯塔洗油温度
夏季27-28℃；冬季28-29℃
26
粗苯储槽液位
1000-5000mm
8
洗苯塔阻力
≤1.5KPa
27
富油流量
18
贫富油换热器后富油温度
≥135℃
37
进工段蒸汽压力
≥0.4MPa
19
贫富油换热器后贫油温度
97℃-130℃
粗苯工段工艺流程图控制点
标号
名称
指标内容
标号
名称
指标内容
1
入洗苯塔煤气温度约
25℃
20
循环洗油槽液位
1500-2500mm
2
入洗苯塔煤气压力
≤8KPa
21
二段贫油冷却器后贫油温度
夏季25-27℃；冬季27-29℃
3
出洗苯塔煤气压力
6-7KPa
22
一段贫油冷却器后贫油温度
40℃-50℃
4
净煤气含苯
≤4g/Nm3
45-50m3/h
9
洗苯塔塔底液位
≤1200mm
28
粗苯冷却器后粗苯温度
2ቤተ መጻሕፍቲ ባይዱ℃左右
10
脱苯塔塔顶温度
85℃±5℃
29
管式炉后富油温度
175±5℃
11
脱苯塔塔顶压力
≤20KPa
30
烟囱吸力
≤100Pa
12
再生器顶部油气温度
170℃左右
31
烟囱温度
200℃-300℃
13
再生器底部温度
200℃±5℃
32
管式炉对流段温度
300℃-400℃
14
入再生器过热气温度
350℃-400℃
33
管式炉炉膛温度
400℃-600℃
15
脱苯塔底贫油温度
170℃-178℃
34
入管式炉煤气温度
20℃-25℃
16
粗苯回流量
3.5±5m3/h
35
入管式炉煤气压力
≥6KPa
17
油气换热器后富油温度
60℃-63℃
36
入管式炉煤气流量
400-600m3/h
