金属洛氏硬度检验报告
硬度测试实验报告
硬度测试实验报告篇一：硬度测量实验报告硬度测量实验报告一、实验目的1. 了解常用硬度测量原理及方法；2. 了解布氏和洛氏硬度的测量范围及其测量步骤和方法；二、实验设备洛氏硬度计、布洛维硬度计、轴承、试块三、实验原理1. 硬度是表示材料性能的指标之一，通常指的是一种材料抵抗另一较硬的具有一定形状和尺寸的物体（金刚石压头或钢球）压入其表面的阻力。
由于硬度试验简单易行，又无损于零件，因此在生产和科研中应用十分广泛。
常用的硬度试验方法有：洛氏硬度计，主要用于金属材料热处理后的产品性能检验。
布氏硬度计，应用于黑色、有色金属材料检验，也可测一般退火、正火后试件的硬度。
2. 洛氏硬度洛氏硬度测量法是最常用的硬度试验方法之一。
它是用压头在载荷作用下，压入材料的塑性变形浓度来表示的。
通常压入材料的深度越大，材料越软；压入的浓度越小，材料越硬。
下图表示了洛氏硬度的测量原理。
图：未加载荷，压头未接触试件时的位置。
2-1：压头在预载荷P0作用下压入试件深度为h0时的位置。
h0包括预载所相起的弹形变形和塑性变形。
2-2：加主载荷P1后，压头在总载荷P= P0+ P1的作用下压入试件的位置。
2-3：去除主载荷P1后但仍保留预载荷P0时压头的位置，压头压入试样的深度为h1。
由于P1所产生的弹性变形被消除，所以压头位置提高了h，此时压头受主载荷作用实际压入的浓度为h= h1- h0。
实际代表主载P1造成的塑性变形深度。
h值越大，说明试件越软，h值越小，说明试件越硬。
为了适应人们习惯上数值越大硬度越高的概念，人为规定，用一常数K减去压痕深度h的数值来表示硬度的高低。
并规定为一个洛氏硬度单位，用符号HR表示，则洛氏硬度值为：HR?k-h3.布氏硬度布氏硬度的测定原理是用一定大小的试验力F把直径为D（mm）的淬火钢球或硬质合金球压入被测金属的表面，保持规定时间后卸除试验力，用读数显微镜测出压痕平均直径d，然后按公式求出布氏硬度HB值，或者根据d从已备好的布氏硬度表中查出HB值。
416.金属洛氏硬度试验报告
。
备注
2.见证人及证号:
。
3.见证人单位:
。
批准： 试验单位地址：
审核：
试验： 联系电话：
年月日
试验单位 （盖章）
声明：当本机构接受委托送检时,其试验结果仅对来样负责;未经本机构书面批准，不得部分复制试验报告（完整复制品编号
样品编号
试验值 (HR )
试验值 (HR )
样品编号
样品编号
试验值 (HR )
试验值 (HR )
样品编号
样品编号
试验值 (HR )
试验值 (HR )
样品编号
样品编号
试验值 (HR )
试验值 (HR )
样品编号
样品编号
试验值 (HR )
试验值 (HR )
1.试验规程及评定依据:
委托编号 报告编号 委托单位 生产厂家 品种名称 委托日期
市政基础设施工程
金属洛氏硬度试验报告
试验类别 工程名称 工程部位 代表数量或批号 设计要求 试验日期
市政试-16
样品编号
样品编号
试验值 (HR )
试验值 (HR )
样品编号
样品编号
试验值 (HR )
试验值 (HR )
样品编号
样品编号
试验值 (HR )

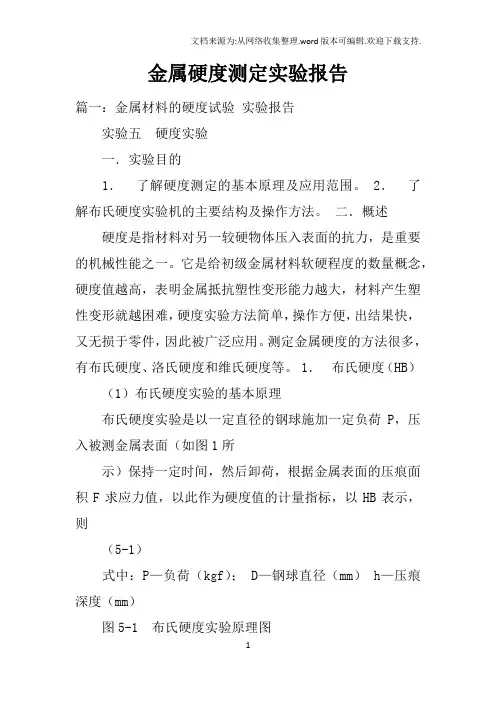

金属硬度测定实验报告
金属硬度测定实验报告篇一：金属材料的硬度试验实验报告实验五硬度实验一．实验目的1．了解硬度测定的基本原理及应用范围。
2．了解布氏硬度实验机的主要结构及操作方法。
二．概述硬度是指材料对另一较硬物体压入表面的抗力，是重要的机械性能之一。
它是给初级金属材料软硬程度的数量概念，硬度值越高，表明金属抵抗塑性变形能力越大，材料产生塑性变形就越困难，硬度实验方法简单，操作方便，出结果快，又无损于零件，因此被广泛应用。
测定金属硬度的方法很多，有布氏硬度、洛氏硬度和维氏硬度等。
1．布氏硬度（HB）（1）布氏硬度实验的基本原理布氏硬度实验是以一定直径的钢球施加一定负荷P，压入被测金属表面（如图1所示）保持一定时间，然后卸荷，根据金属表面的压痕面积F求应力值，以此作为硬度值的计量指标，以HB表示，则（5-1）式中：P—负荷（kgf）； D—钢球直径（mm） h—压痕深度（mm）图5-1 布氏硬度实验原理图由于测量压痕d要比测量压痕深度h容易，将h用d代换，这可由图5-1（b）中的△Oab关系求出：（5-2）将式（5-2）代入式（5-1）即得：（5-3）式（5-3）中，只有d是变数，所以只要测量出压痕直径，就可根据已知的D和P值计算出HB值。
在实际测量时，可根据HB、D、P、d的值所列成的表，若D、P已选定，则只需用读数测微尺（将实际压痕直径d放大10倍的测微尺）测量压痕直径d，就可直接查表求得HB值。
由于金属材料有硬有软，所测工件有厚有薄，若采用同一种负荷（如3000kgf）和钢球直径（如10mm）时，则对硬的金属适合，而对软的金属就不合适，会使整个钢球陷入金属中；若对厚的工件适合，而对薄的金属则可能压透，所以规定测量不同材料的布氏硬度值时，要有不同的负荷和钢球直径，为了保持统一的，可以相互进行比较的数值，必须使P和D之间保持某一比值关系，以保证所得到的压痕形状的几何相似关系，其必要条件就是使压入角保持不便。
由图5-1（b）可知：（5-4）将式（5-4）代入式（5-3）得：（5-5）式（5-5）说明，当φ值为常数时，为使HB值相同，P/D2也应保持为一定值，因此对同一材料而言，不论采用何种大小的负荷和钢球直径，只要满足P/D2=常数，所得的HB值都是一样的。

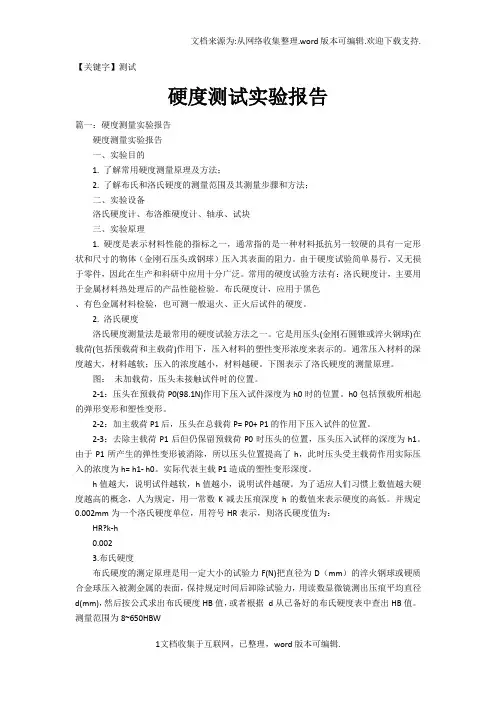

【测试】硬度测试实验报告
【关键字】测试硬度测试实验报告篇一：硬度测量实验报告硬度测量实验报告一、实验目的1. 了解常用硬度测量原理及方法；2. 了解布氏和洛氏硬度的测量范围及其测量步骤和方法；二、实验设备洛氏硬度计、布洛维硬度计、轴承、试块三、实验原理1. 硬度是表示材料性能的指标之一，通常指的是一种材料抵抗另一较硬的具有一定形状和尺寸的物体（金刚石压头或钢球）压入其表面的阻力。
由于硬度试验简单易行，又无损于零件，因此在生产和科研中应用十分广泛。
常用的硬度试验方法有：洛氏硬度计，主要用于金属材料热处理后的产品性能检验。
布氏硬度计，应用于黑色、有色金属材料检验，也可测一般退火、正火后试件的硬度。
2. 洛氏硬度洛氏硬度测量法是最常用的硬度试验方法之一。
它是用压头(金刚石圆锥或淬火钢球)在载荷(包括预载荷和主载荷)作用下，压入材料的塑性变形浓度来表示的。
通常压入材料的深度越大，材料越软；压入的浓度越小，材料越硬。
下图表示了洛氏硬度的测量原理。
图：未加载荷，压头未接触试件时的位置。
2-1：压头在预载荷P0(98.1N)作用下压入试件深度为h0时的位置。
h0包括预载所相起的弹形变形和塑性变形。
2-2：加主载荷P1后，压头在总载荷P= P0+ P1的作用下压入试件的位置。
2-3：去除主载荷P1后但仍保留预载荷P0时压头的位置，压头压入试样的深度为h1。
由于P1所产生的弹性变形被消除，所以压头位置提高了h，此时压头受主载荷作用实际压入的浓度为h= h1- h0。
实际代表主载P1造成的塑性变形深度。
h值越大，说明试件越软，h值越小，说明试件越硬。
为了适应人们习惯上数值越大硬度越高的概念，人为规定，用一常数K减去压痕深度h的数值来表示硬度的高低。
并规定0.002mm为一个洛氏硬度单位，用符号HR表示，则洛氏硬度值为：HR?k-h0.0023.布氏硬度布氏硬度的测定原理是用一定大小的试验力F(N)把直径为D（mm）的淬火钢球或硬质合金球压入被测金属的表面，保持规定时间后卸除试验力，用读数显微镜测出压痕平均直径d(mm)，然后按公式求出布氏硬度HB值，或者根据d从已备好的布氏硬度表中查出HB值。

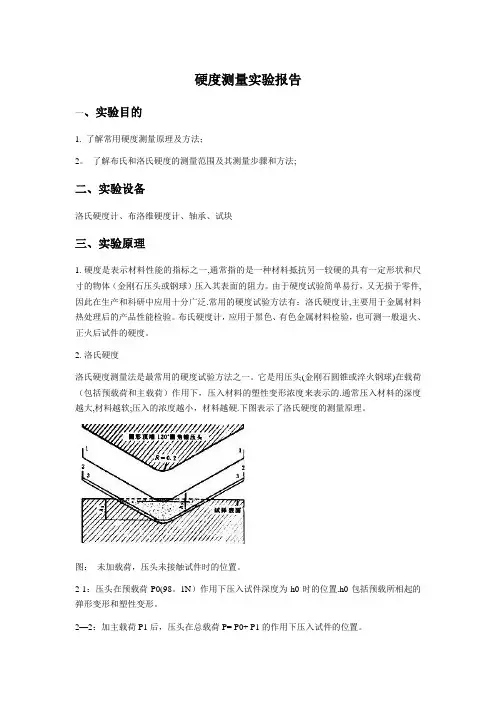

硬度测量实验报告【范本模板】
硬度测量实验报告一、实验目的1. 了解常用硬度测量原理及方法；2。
了解布氏和洛氏硬度的测量范围及其测量步骤和方法;二、实验设备洛氏硬度计、布洛维硬度计、轴承、试块三、实验原理1.硬度是表示材料性能的指标之一,通常指的是一种材料抵抗另一较硬的具有一定形状和尺寸的物体（金刚石压头或钢球）压入其表面的阻力。
由于硬度试验简单易行，又无损于零件,因此在生产和科研中应用十分广泛.常用的硬度试验方法有：洛氏硬度计,主要用于金属材料热处理后的产品性能检验。
布氏硬度计，应用于黑色、有色金属材料检验，也可测一般退火、正火后试件的硬度。
2.洛氏硬度洛氏硬度测量法是最常用的硬度试验方法之一。
它是用压头(金刚石圆锥或淬火钢球)在载荷（包括预载荷和主载荷）作用下，压入材料的塑性变形浓度来表示的.通常压入材料的深度越大,材料越软;压入的浓度越小，材料越硬.下图表示了洛氏硬度的测量原理。
图：未加载荷，压头未接触试件时的位置。
2-1：压头在预载荷P0(98。
1N）作用下压入试件深度为h0时的位置.h0包括预载所相起的弹形变形和塑性变形。
2—2：加主载荷P1后，压头在总载荷P= P0+ P1的作用下压入试件的位置。
2-3：去除主载荷P1后但仍保留预载荷P0时压头的位置，压头压入试样的深度为h1。
由于P1所产生的弹性变形被消除，所以压头位置提高了h,此时压头受主载荷作用实际压入的浓度为h= h1— h0。
实际代表主载P1造成的塑性变形深度。
h 值越大，说明试件越软，h 值越小，说明试件越硬。
为了适应人们习惯上数值越大硬度越高的概念，人为规定,用一常数K 减去压痕深度h 的数值来表示硬度的高低。
并规定0。
002mm 为一个洛氏硬度单位,用符号HR 表示，则洛氏硬度值为： 002.0-H hk R3.布氏硬度布氏硬度的测定原理是用一定大小的试验力F(N ）把直径为D （mm ）的淬火钢球或硬质合金球压入被测金属的表面，保持规定时间后卸除试验力，用读数显微镜测出压痕平均直径d(mm ），然后按公式求出布氏硬度HB 值，或者根据 d 从已备好的布氏硬度表中查出HB 值。

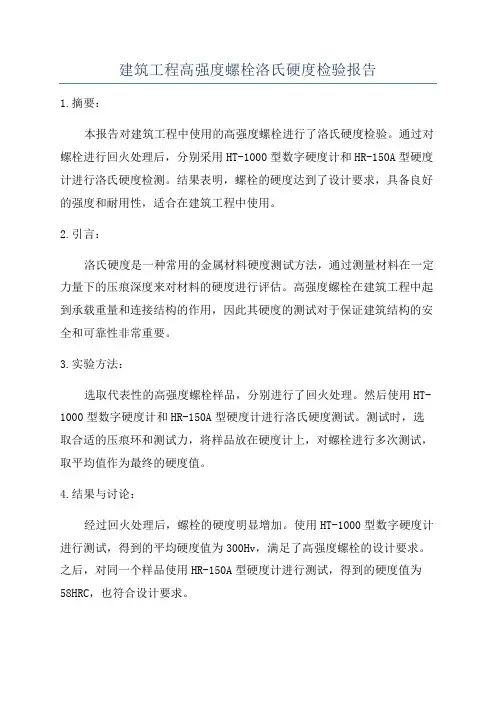

建筑工程高强度螺栓洛氏硬度检验报告
建筑工程高强度螺栓洛氏硬度检验报告1.摘要：本报告对建筑工程中使用的高强度螺栓进行了洛氏硬度检验。
通过对螺栓进行回火处理后，分别采用HT-1000型数字硬度计和HR-150A型硬度计进行洛氏硬度检测。
结果表明，螺栓的硬度达到了设计要求，具备良好的强度和耐用性，适合在建筑工程中使用。
2.引言：洛氏硬度是一种常用的金属材料硬度测试方法，通过测量材料在一定力量下的压痕深度来对材料的硬度进行评估。
高强度螺栓在建筑工程中起到承载重量和连接结构的作用，因此其硬度的测试对于保证建筑结构的安全和可靠性非常重要。
3.实验方法：选取代表性的高强度螺栓样品，分别进行了回火处理。
然后使用HT-1000型数字硬度计和HR-150A型硬度计进行洛氏硬度测试。
测试时，选取合适的压痕环和测试力，将样品放在硬度计上，对螺栓进行多次测试，取平均值作为最终的硬度值。
4.结果与讨论：经过回火处理后，螺栓的硬度明显增加。
使用HT-1000型数字硬度计进行测试，得到的平均硬度值为300Hv，满足了高强度螺栓的设计要求。
之后，对同一个样品使用HR-150A型硬度计进行测试，得到的硬度值为58HRC，也符合设计要求。
通过分析实验结果，发现两种硬度计的测试结果相近，并且与设计要求相符。
这表明螺栓的硬度达到了设计要求，具备足够的强度和耐用性，适合在建筑工程中使用。
5.结论：本次实验通过对建筑工程中使用的高强度螺栓进行洛氏硬度检验，发现螺栓的硬度符合设计要求。
使用HT-1000型数字硬度计和HR-150A型硬度计分别测试得到的硬度值分别为300Hv和58HRC。
该结果表明螺栓具备良好的强度和耐用性，适合在建筑工程中使用。
建议在实际应用中，根据具体情况选用合适的硬度检测方法和工具，确保螺栓的质量和安全性。
[1]GB/T228.1-2024金属材料拉伸试验第1部分：室温试验方法，中国标准出版社，2024年。
[2]GB/T231.1-2024金属材料压痕硬度试验马氏硬度法，中国标准出版社，2024年。
洛氏硬度实验报告
洛氏硬度实验报告一、实验目的1、了解硬度测定的基本原理及应用范围。
2、了解布氏、洛氏硬度实验机的主要结构及操作方法。
二、实验原理(一) 洛氏硬度试验的基本原理洛氏硬度属于压入硬度法，但它不是测定压痕面积，而是根据压痕深度来确定硬度值指标。
其试验原理如图3-3所示。
洛氏硬度的试验原理：用金刚石圆锥体压头或一定直径的钢球压头，在初试验力F0和主试验力F1先后作用下，压入试样表面，保持一定时间，卸除主试验力，保留初试验力，此时的压入深度为h1，在初试验力作用下的压入深度为h0，它们之差e(h1—h0)来表示压痕深度的永久增量。
每压入为一个洛氏硬度单位。
（图1）洛氏硬度的计算公式：HRA、C=100—(e/HRB=130—(e/、洛氏硬度试验所用压头有两种：一种是顶角为120°的金刚石圆锥，另一种是直径为1/16"（）的淬火钢球。
根据金属材料软硬程度不一，可选用不同的压头和载荷配合使用，最常用的是HRA、HRB和HRC。
这三种洛氏硬度的压头、负荷及使用范围列于表3-2。
表3-2 常见洛氏硬度的试验规范及使用范围标尺所用符号/压头总负荷kgf表盘上刻度颜色测量范围相当维氏硬度值应用范围HRA金刚石圆锥60 黑色70-85 390-900碳化物、硬质合金、淬火工具钢、浅层表面硬化层HRB 1/16"钢球100 红色25-100 60-240软钢（退火态、低碳钢正火态）、铝合金HRC金刚石圆锥150 黑色20-67 249-900淬火钢、调质钢、深层表面硬化层表注：(1)金刚石圆锥的顶角为120°+30'，顶角圆弧半径为±(2)初负荷均为10公斤洛氏硬度测定时，需要先后两次施加载荷（初载荷及主载荷），预加载荷的目的是使压头与试样表面接触良好，以保证测量结果准确。
图3-3中0-0位置为未加载荷时的压头位置，1-1位置为加上10 Kgf 预加载荷后的位置，此时压入深度为h1，2-2位置为加上主载荷后的位置，此时压入深度为h2，h2包括由加载所引起的弹性变形和塑性变形，卸除主载荷后，由于弹性变形恢复而稍提高到3-3位置，此时压头的实际压入深度为h 3。
洛氏硬度试验报告
洛氏硬度试验报告洛氏硬度实验报告洛氏硬度实验报告一、洛氏硬度试验的基本原理洛氏硬度试验常用的压头有两种:一种是顶角为120的金刚石圆锥，另一种是直径为1”/16(1.588mm)的淬火钢球。
据金属材料软硬程度不同，可选用不同的压头和负荷配合使用，最常用的是HRA、HRB、和HRC。
这三种压头、负荷及应用范围可参考表5-2。
表5-2 三种压头、负荷及应用范围表图5-3 洛氏硬度实验原理图洛氏硬度测定时，需先后两次施加负荷(初负荷和主负荷)，施加初负荷的目的是使压头与试样表面接触良好，以保证测量结果准确，图5-3中0-0为末加上主负荷的位置，1-1为加上10kgf初负荷后的位置，此时压入深度为h1，2-2位置为加上主负荷后的位置，此时使压入深度为h2，h2包括由加荷所引起的弹性变形和塑性变形。
卸荷后，由于弹性变形恢复，压头提高到3-3位置，此时压头的实际压入深度为h3。
洛氏硬度就是以主负荷所引起的残余压入深度(h=h3-h1)来表示的，但这样直接以压入深度的大小表示硬度，将会出现硬的金属硬度小，而软的金属硬度值大的现象，这与布氏强度所表示的硬度大小的概念相矛盾。
为了与习惯上数值越大硬度越高的概念相一致，故需用一常数(K)减去(h3-h1)的差值表示洛氏硬度值。
为简便起见又规定每0.002mm的压入深度作为一个硬度单位(即表盘上一小格)。
洛氏硬度值的计算公式如下:式中的常数K，当采用金刚石圆锥时，K=0.2(用于HRA、HRC)，采用钢球时，K=0.26(用于HRB)。
为此，上式可写为:(2)洛氏硬度试验机的技术要求1) 被测金属表面必须平整光洁。
2) 试样厚度应不低于压入深度的10倍。
3) 两相邻压痕及压痕距试样边缘的距离均不应小于3mm。
4) 加初负荷时，应谨防试样与金刚石压头突然碰撞，以免将金刚石压头碰坏。
(3)洛氏硬度试验机的结构及操作HB-150型洛氏硬度试验机的结构如图5-4所示。
图5-4 HB-150型洛氏硬度试验机结构图它是由加卸负荷和测量两部分组成的。
