路基压实度的控制措施
浅谈市政道路路基压实度控制的方法与对策

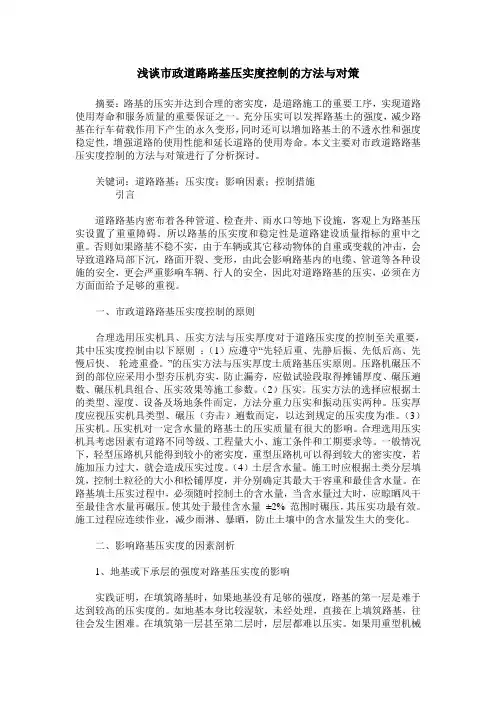

浅谈市政道路路基压实度控制的方法与对策摘要：路基的压实并达到合理的密实度，是道路施工的重要工序，实现道路使用寿命和服务质量的重要保证之一。
充分压实可以发挥路基土的强度，减少路基在行车荷载作用下产生的永久变形，同时还可以增加路基土的不透水性和强度稳定性，增强道路的使用性能和延长道路的使用寿命。
本文主要对市政道路路基压实度控制的方法与对策进行了分析探讨。
关键词：道路路基；压实度；影响因素；控制措施引言道路路基内密布着各种管道、检查井、雨水口等地下设施，客观上为路基压实设置了重重障碍。
所以路基的压实度和稳定性是道路建设质量指标的重中之重。
否则如果路基不稳不实，由于车辆或其它移动物体的自重或变载的冲击，会导致道路局部下沉，路面开裂、变形，由此会影响路基内的电缆、管道等各种设施的安全，更会严重影响车辆、行人的安全，因此对道路路基的压实，必须在方方面面给予足够的重视。
一、市政道路路基压实度控制的原则合理选用压实机具、压实方法与压实厚度对于道路压实度的控制至关重要，其中压实度控制由以下原则：（1）应遵守“先轻后重、先静后振、先低后高、先慢后快、轮迹重叠。
”的压实方法与压实厚度土质路基压实原则。
压路机碾压不到的部位应采用小型夯压机夯实，防止漏夯，应做试验段取得摊铺厚度、碾压遍数、碾压机具组合、压实效果等施工参数。
（2）压实。
压实方法的选择应根据土的类型、湿度、设备及场地条件而定，方法分重力压实和振动压实两种。
压实厚度应视压实机具类型、碾压（夯击）遍数而定，以达到规定的压实度为准。
（3）压实机。
压实机对一定含水量的路基土的压实质量有很大的影响。
合理选用压实机具考虑因素有道路不同等级、工程量大小、施工条件和工期要求等。
一般情况下，轻型压路机只能得到较小的密实度，重型压路机可以得到较大的密实度，若施加压力过大，就会造成压实过度。
（4）土层含水量。
施工时应根据土类分层填筑，控制土粒径的大小和松铺厚度，并分别确定其最大干容重和最佳含水量。
路基路面论文：路基路面压实度检测的方法与控制措施

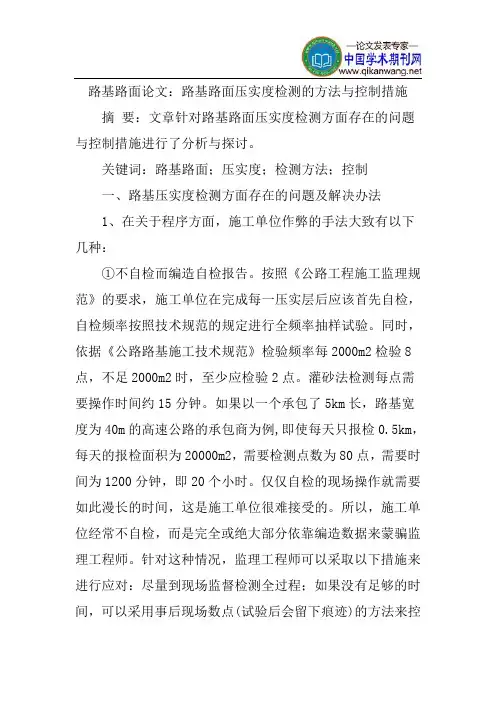

路基路面论文：路基路面压实度检测的方法与控制措施摘要：文章针对路基路面压实度检测方面存在的问题与控制措施进行了分析与探讨。
关键词：路基路面；压实度；检测方法；控制一、路基压实度检测方面存在的问题及解决办法1、在关于程序方面，施工单位作弊的手法大致有以下几种：①不自检而编造自检报告。
按照《公路工程施工监理规范》的要求，施工单位在完成每一压实层后应该首先自检，自检频率按照技术规范的规定进行全频率抽样试验。
同时，依据《公路路基施工技术规范》检验频率每2000m2检验8点，不足2000m2时，至少应检验2点。
灌砂法检测每点需要操作时间约15分钟。
如果以一个承包了5km长，路基宽度为40m的高速公路的承包商为例,即使每天只报检0.5km，每天的报检面积为20000m2，需要检测点数为80点，需要时间为1200分钟，即20个小时。
仅仅自检的现场操作就需要如此漫长的时间，这是施工单位很难接受的。
所以，施工单位经常不自检，而是完全或绝大部分依靠编造数据来蒙骗监理工程师。
针对这种情况，监理工程师可以采取以下措施来进行应对：尽量到现场监督检测全过程；如果没有足够的时间，可以采用事后现场数点(试验后会留下痕迹)的方法来控制。
②编造虚假报检路段。
施工单位有时候会采用这种方法来欺骗试验监理工程师。
在报检单上填注的施工路段、层次是未来的施工部位，还没有付诸实施。
而施工单位引导试验监理工程师所检测的部位却是不久前已经检测合格的该路段的前一层次。
由于该路段已经检测合格，所以二次检测也没有问题。
这样施工单位的报检单上的虚拟路段和层次就可以不经检测而直接进行下道工序了。
针对这种情况，监理工程师可以采取以下措施来进行应对：现场监理工程师应该增强责任心，对所属路段的报检情况认真核实，把住第一关；试验监理工程师应该积极与现场监理工程师配合，以确定报检路段、层次的符合性；试验监理工程师可以采用在抽检前全面检查路段的方法来确定真实性，如果发现有抽检所形成的松散坑，并经现场监理工程师证明非自检原因造成后，可以认定为虚假路段。
浅析市政道路路基压实度的检测方法及控制措施
浅析市政道路路基压实度的检测方法及控制措施发布时间：2021-05-13T10:36:12.663Z 来源：《基层建设》2020年第30期作者：尹慧[导读] 摘要：公路路基压实度试验检测，主要是保证公路路基压实度与施工质量的重要手段。
九方安达工程技术集团有限责任公司湖北武汉 430000摘要：公路路基压实度试验检测，主要是保证公路路基压实度与施工质量的重要手段。
城市化建设步伐加快，出行安全越来越受关注，公路施工期间，必须及时对路基压实度进行试验检测，及时发现施工中的不足，在不断调整与改进基础上，满足城市化对公路施工的要求，同时促进经济发展与实现交通进步。
公路工程施工中，作为重要施工检测环节，路基压实度试验的组织，必须确保检测技术有效，得到的相关数据准确，检测分析到位，如此才能不断将公路施工整体质量提升。
关键词：公路路基；压实度试验；检测技术；灌砂法所谓路基压实度，是保证路基压实质量的重要检验手段，同时也是公路工程项目施工指标达标的关键元素，路基压实度达到规定标准，公路施工质量才能得到保证。
路基压实处理，要做到充分压实，从刚度、强度等方面进行检验，同时还包括路面平整度，由此达到延长公路使用寿命的目的。
路基压实度质量的评价，涉及到路基干密度，具体划分为现场材料压实干密度、材料标准干密度。
根据我国对公路路基施工要求以及相关技术规范，对路基压实质量必须严格控制。
1路基压实度介绍填土路基压实度标准按照填挖类型加以区别。
其中路堤中，上床路与下床路的路床顶面深度分别为0～0.30m、0.30～0.80m，一级/高级公路压实度标准为≥96%，二级公路压实度标准为≥95%，三级/四级公路压实度标准≥94%。
上路堤、下路堤的路床顶面深度分别为0.80～1.50m、＞1.50m，一级/高级公路压实度标准为≥94%、≥93%，二级公路压实度标准为≥94%、≥92%，三级/四级公路压实度标准为≥93%、≥90%。
零填及挖方路基路床顶面以下深度为0～0.30m，一级/高速公路压实度标准≥96%、二级公路压实度标准≥95%，三级/四级公路压实度标准≥94%。
公路路基压实度的影响因素及控制措施

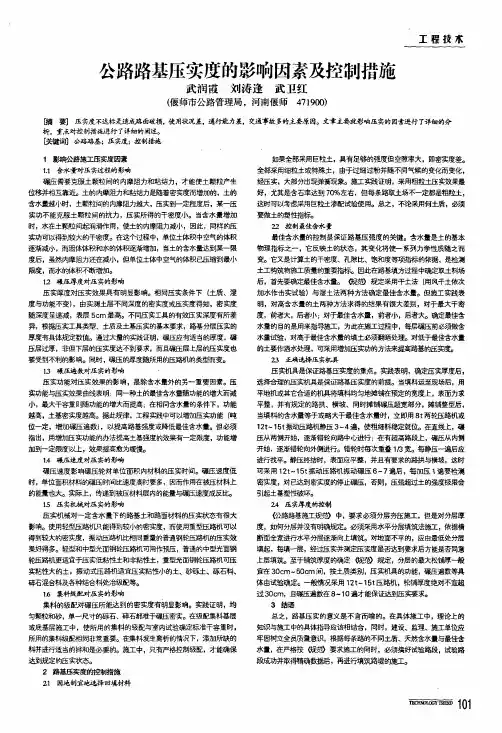

公路路基压实度的影响因素及控制措施武润霞刘涛逢武卫红(偃师市公路管理局，河南偃师471900)工程技术脯要]压实度不迭标是造戍路面破损，使用状况差，通彳亍能力差，交通事故多的主要原因。
文章主要教影响压实的因素进行了详细的分析，重点对控制措施进行了详细的阐述。
良键词]公路路基；压实度；控制措施1影响公路施工压实度因素1．1含水量对压实过程的影响碾压需要克服土颗粒问的内摩阻力和粘结力，才能使土颗粒产生位移并相互靠近。
土的内摩阻力和粘结力是随着密实度而增加的，土的含水量越小时，土颗粒间的内摩阻力越大，压实到一定程度后，某一压实功不能克服土颗粒间的抗力，压实所得的干密度小。
当含水量增加时，水在土颗粒问起润滑作用，使土的内摩阻力减小，因此，同样的压实功可以得到较大的干密度。
在这们立程中，单位土体积中空气的体积逐渐减小，而固体体积和水的体积逐渐增加，当土的含水量达至q某一限度后，虽然内摩阻力还在减小，但单位土体中空气的体积已压缩到最小限度，而水的体积不断增加。
12碾压厚度对压实的影响压实厚度对压实效果具有明显影响。
相同压实条件下(土质、湿度与功能不变)，由实测土层不同深度的密实度或压实度得知，密实度随深度呈递减，表层5c m最高。
不同压实工具的有效压实深度有所差异，根据压实工具类型、土质及土基压实的基本要求，路基分层压实的厚度有具体规定数值。
通过大量的实践证明，碾压应有适当的厚度，碾压层过厚，非但下层的压实度达不到要求，而目碾压层上层的压实度也要受到不利的影响。
同时，碾压的厚度随所用的压路机的类型而变。
13碾压遍教对压实的影响压实功能对压实效果的影响，是除含水量外的另一重要因素。
压实功能与压实效果曲线表明：同一种土的最佳含水量随功能的增大而减小，最大干容重则随功能的增大而提高；在相同含水量的条件下，功能越高，土基密实度越高。
据此规律，工程实践中可以增加压实功能(吨位一定，增加碾压遍数)，以提高路基强度或刚氏最佳含水量。
控制措施-路基
路基工程施工质量控制要点一、质量控制要点：1. 清淤回填对全线地势低洼积水和水塘路段，进行围堰、排水、挖淤泥，开挖好台阶。
清淤泥后先回填40cm碎石（或按设计填筑），再沿原河塘坡面开挖成宽度不小于100cm 向内倾斜3%的台阶，然后回填5%石灰土至整平高程，压实度不小于90%。
2、掺灰施工处理取土坑开挖前先清除地表15cm耕植土，分层开挖取土。
为减少土的含水量，用机械开挖比取土坑底面深1m的排水沟，将水引入低洼处，及时用小型机械抽排，使取土坑内处于无水状态。
尽量在非雨季进行土方施工。
将挖出的土先堆放在取土坑附近，同时掺加1-2%的熟石灰闷料，初步改善土的塑性指数，4-5天后闷料完成，用推土机翻倒一遍，运上路二次掺石灰处理，充分拌和均匀后成型。
天气晴朗而干燥，土源含水量并不太高时，可用一次掺灰法，即先在取土坑用挖机翻挖一遍，降低部分含水量，然后再用装载机装车运往路基，掺灰粉碎，再次降低含水量以接近最佳含水量。
当取土坑土源含水量偏大或临近取土坑底部时，直接掺入2%左右生石灰块的推成堆闷料处理方法。
利用生石灰的消解过程吸收土中多余的水和其放热反应蒸发土中的水分，3-5天后上路第二次掺入足量熟石灰处理。
3、路基土方施工质量控制要点（1）严格控制含水量,碾压时含水量接近最佳含水量,压实度符合要求。
（2）每层压实厚度控制在15-25cm，对每层土的压实度进行检测，施工自检，监理验收合格后，方可进行下一层的施工。
（3）在新旧路基结合处施工时，按要求挖成台阶，台阶应有足够的宽度，以便机械操作和保持搭接，防止开裂。
（4）石灰土填筑路基时,生石灰要达到二级,存放时间不宜过长，石灰要充分消解,拌和要均匀,对于不同土质的不同灰剂量的石灰土，及时做标准击实试验、测定灰剂量，使验收指标与实际情况相一致。
拌和后的石灰土在7天内必须使用完毕。
（5）为确保边缘压实度，路基施工超宽50cm。
（6）测量人员放出路基边角线、临时排水沟、便道、设置护坡道位置。
土方路基压实度的质量控制方法和检验
一、土方路基压实度的质量控制（一）、路基填料选择采用能被压实到规定密实度能形成稳定的填方路基的材料，不准使用沼泽土、淤泥、冻土、有机土及泥炭，及液限〉50和塑性指数大于26的土。
同时土中不应含有草皮、树根等易腐朽物质，受条件限制采用黄土、膨胀土作填料时，必须经过处理满足规范要求时方可使用.（二)、填土材料的填前试验用于填筑的路基土施工前一定要完成下列试验：（1）液限、塑限、塑性指数、天然稠度和液性指数；（2）颗粒大小分析试验：（3)含水量试验；（4）密度试验:（5）相对密度试验；(6)土的击实试验；(7）土的强度试验（CBR值）,根据这些数据从理论上能够判定出土的种类,剔出不合格的土质。
通过土的重型击实试验，绘出填方用土的干密度与含水量关系曲线.以便确定各类型土的最大密度和达到最大干密度的最佳含水量。
（三）、试验段控制试验的目的是确定正确的压实方法,确保土方工程达到规定的密度。
内容有：压实设备选择、压实工序、压实遍数、压路机的行走速度，以及确定填料的有效厚度。
在施工现场选择不低于200m的路线做为试验段.压实试验中，应详细记录各种已定的填筑材料的压实工序、压实设备类型，各种填筑材料的含水量界线、松方厚度和压实遍数、测量高程变化等参数，压实试验必须按规定达到密实度的要求为止.（四)、含水量的控制施工中首先做好路基排水工程以及施工场地的临时排水设施路堑施工土方含水量控制重点是人工降低地下水位，可开挖纵、横向渗水沟.含水区路堑碾压不宜使用振动压路机振压，建议采用D75链轨与3Y15/18间隔稳压;必要时采用无机结合料稳定以防止地下水位上升；土场内外挖纵、横渗水沟或采用无砂管降水，使土方含水量降低。
按粘土∶砂土=1∶3～1∶1∶5d的比例掺拌填筑路堤,可提高混合土方的最佳含水量。
在路基上用铧犁及旋耕犁拌和晾晒土方,在短期内可显著降低土方含水量.压实与填筑分段分层循环进行，穿插组合，可保证有足够的时间调整土方含水量并可尽快提供道路基层作业段.测定土方水分散失系数，可指导洒水、确定碾压作业段长度，减少二次洒水所造成的损失.（五）、土质的控制在最佳含水量下压实可以花费最少的压实功，得到最好的压实效果.但不同的土质会出现不同的效果，可以归类到粉质低液限砂士,最佳含水量12 ％～16％。
压实度的控制措施
试论路基压实度的影响因素和控制措施1前言路基的稳定性问题一直困绕着施工质量。
路基稳定性的好坏将直接影响着行车的安全与舒适。
影响路基稳定性的因素主要有自然因素和人为因素，自然因素的影响主要依靠合理的设计来减弱和克服，人为因素主要是从规范施工过程中来克服。
所以说控制好路基的压实度是关键。
在现场施工中，压实度是工程好坏的评价标准，在实习过程中深刻体会到了从料进场到路基土方的填筑，压实度细节问题始终贯穿其中，在生产中往往被忽视。
造成压实度不足，一直是施工单位头痛的问题，为了更好的理论联系实际，大量的查阅资料，分析和解决工程中遇到的问题，具体问题具体分析，因地制宜，从本质上解决问题那么怎样有效的控制好路基的压实度呢？下面浅谈土方路基在施工过程中的压实度控制的相关问题。
2 路基压实机理不同的土质其化学成分和物理性质都可能存在着一定的差异对特殊路段加强检测，提高试验频率，遵循规范的要求，取得了很好效果，早通常情况下对路基进行碾压时，产生的物理现象有：使大小块重新排列，和互相靠近。
使担搁土颗粒重新排列和互相靠近，使小颗粒进入大的颗粒中，多种路基结构层材料通常主要是由各种不同粒径的单位粒径组成的，在碾压过程中，主要发生的想象是重新排列，互相靠近和小颗粒进入大颗粒的空隙中，产生这些不同物理想象的结果是增加单位体积内固体颗粒的数量，减少空隙率，这个过程称做压实。
本施工段路基包边土采用砂性土，路基填筑采用砂土，路基封层采用山皮土。
运用环刀法、灌砂法居多，环刀法适应砂土，路基填筑中广泛运用此类方法，灌砂法适用于粒径较大的填土材料。
在此主要探讨灌砂法在施工中的应用。
但无论用何种方法，其理论依据都大同小异，都是以路基施工压实土的干密度（即检测的干密度成果）与试验室标准击实所得的最大干密度的比值来确定路基的压实程度的，以百分率表示。
压实度用K表示，它的理论计算公式为：K = ρd ÷ρdmaxK: ———压实度（%）ρd: ———所检测路段压实土的干密度（g/cm3）ρdmax:———标准击实所得的最大干密度（g/cm3）从上式我们可以看出击实所得的最大干密度ρdmax的准确与否将直接影响路基检测压实度的试验结果，它能真实地反映路基压实程度。
控制压实度工程措施
控制压实度工程措施在高速公路建设中，路基压实度的质量至关重要。
造成路面破损、使用状况差、通行能力差、交通事故多的主要原因大多数是压实度不达标。
通过分析影响路基压实度的因素，提出提高压实度的工程措施。
一、影响路基压实度的因素(1)土的类型的影响根据压实试验，在相同的压实功作用下，不同类型的土具有不同的最佳含水量和最大干密度。
在同一压实功能作用下，液限、黏性较高的土，其最佳含水量的值较大，但最大干密度的值较低。
由于黏性土颗粒小，比表面积大，需要较多的水分包裹土粒以形成水膜，黏性土含有亲水性较高的胶体物质。
因此造成黏性大，压实困难，效果不佳。
对于砂土而言，土颗粒较大，呈松散状态，水分易散失，黏聚力低，内摩擦角小，最佳含水量对砂土而言没有多大实际意义，而且砂土承载力小，最易压实成型。
而砂性土比砂土还要强一些，因为砂性土有较好的透水性，有一定的黏聚力和承载力，在含水量合适时也易被压实成型。
在施工中，应对不同土质进行分析试验，选取有代表性的土样，进行标准击实，以求得各类土的最大干密度和最佳含水量，作为控制土基压实的基本数据。
(2)填土含水量的影响土的含水量是影响填土压实性的主要因素之一。
通过击实试验可以得到土的含水量和密实度关系曲线，如图3-2。
图中，以干密度作为表征土体密实度的指标。
在同等压实功作用下，含水量低时，粒间的内摩擦力大，压实过程中需要克服这种内摩擦力，因而压实得到的干密度小。
随着含水量的增加，水在土颗粒间起到润滑作用使粒间的内摩擦力减小，此时在相同的压实功作用下干密度随着含水量增大。
当含水量继续增加到超过某一界限以后，土孔隙中出现自由水，压实功作用的力部分作用在自由水上，减小了有效的压力功，此时含水量越大，抵销的压实功越大，因而压实效果越差，干密度越小。
根据以上的分析可知，在一定压实功下，在最佳含水量时最容易获得最佳的压实效果。
(3)压实功能对压实的影响压实功能(指压实工具的重量、碾压次数、锤落高度及作用时间等)是除含水量以外，影响压实效果的另一重要因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
路基压实度的控制措施
路基是道路的主体和路面的基础，公路路基的好坏也就决定了这条公路寿命的长短，根据以往的施工经验路基压实度达不到要求是造成路面局部沉陷或过早破坏的主要原因之一。
因此对路基进行高标准的压实，做好路基压实度的控制就显得尤其重要，是保证路基应有强度和稳定性的有效的技术措施，但压实度也是现场施工过程中较难达到的指标，因为实际施工时影响因素较多，从现场施工情况及路基检测分析，影响路基压实度的因素有地基或下承层强度、气候、土料的选择、土的含水量、松铺厚度、压实机械、碾压遍数等。
1、地基或下承层的强度
在填筑路堤时，如地基强度不够，路堤的第一层是很难达到较高压实度的。
因此在填筑路堤之前，必须先将原地面清表后进行碾压，使其达到要求的密实度后再填筑路堤。
如地基本身比较湿软，直接在上面填筑路堤，往往会很困难，路堤的第1层，甚至第2层也无法上重型压路机进行碾压，如用重型压路机进行碾压时，土层就会发生“弹簧”现象，碾压遍数愈多，“弹簧”现象愈严重。
在这种情况下，应该先采取有效的地基处理措施，或者先在地基上用砂、砂砾、砂砾土、钢碴或其他类似的材料填筑1～3层，进行适当碾压后，再进行填土。
下承层强度的高低，对所需压实层的密实度也有明显的影响。
如铺筑在土基上的同一种级配集料，用相同的压实机械和方法碾压时，土基强度高，集料的密实度就大;土基强度低，集料的密实度就小。
2、施工季节的选择
施工季节的选择对填方碾压有很大的影响，下雨的天气能很快使已压实的填方路基表面变得泥泞，特别是粉质土壤更加严重。
故应根据不同地区气候特点选择合理的施工季节。
一般要求选择气温适度、降水较少的季节进行路基施工，方能对路基填土含水量及路基压实度实行有效的控制。
3、土料的选择
在路基施工中，如果土质不良，即使松铺厚度适中，碾压合乎规范，仍然很难达到压实度标准。
所以，一切路基填土都必须经过试验，就填筑路堤而言，最合适的土是砂砾土、砾土及亚砂土。
这些土的内摩阻力小，粘结力小，渗水性强，其合理含水量空间较大，容易压实，又有足够的强度、稳定性，遇水不致过分软化。
用这些土作填料不易引起路基沉陷。
另外，施工中应注意填料粒径不能超标，若填料粒径超标过多过大，就易形成骨架作用，使压路机压不实，出现空隙，这样就达不到要求的干密度。
粉土质土和细砂土的土质稍差些，这些低粘性土，也比较容易压实，在饱和状态下，这些土容易变成流塑状并失去承载能力。
用这种土填筑路堤的边坡，在良好的水文地质条件下是足够稳定的。
但是若不作与之配套的防护工程，是容易受水冲刷的。
亚粘土和重亚粘土的压实比较难，但与粉质土相比较它们仍是比较有利的土，这些土具有较高的粘性与不透水性。
最难以压实的土是粘土，在潮湿状态，这种土不稳定，塑性较差并容易发生剪切，在干燥状态下，很容易丧失水分，使土体龟裂。
其特点是液限大，最佳含水量大，而最大干密度小，路基碾压不实，易形成“软簧”现象，这种土一般
不宜选用。
4、土的最含水量
在压实过程中，填土的含水量对所能达到的压实度起着非常重大的作用，土的内摩阻力和粘结力是随密实度而增加的。
土的含水量小时，土颗粒间的内摩阻力大，压实到一定程度后，当压实功不再能克服土的抗力，压实所得的干容重小，因此，碾压含水量过小的填料，要达到高的压实度也是困难的。
如土的含水量逐渐增加时，水将在土颗粒间起着润滑作用，使土的内摩阻力减小，因此同样的压实功可以得到较大的干容重，但当土的含水量继续增加到超过一限度后，虽然土的内摩阻力还在减小，而土的体积却在不断增加。
由于水是不可压缩的，因此在同样的压实功下土的干容重反而逐渐减小，而土的体积却在不断增加。
所以，要想达到较大的压实度同样是困难的。
由此可见，要想得到最大的压实度就必须使填土在最佳含水量下进行碾压。
土的最佳含水量是由土的击实试验确定的，室内标准击实试验所制备的土样是经风干、碾散(不破坏土的内部结构)、喷水、拌和并放置24小时以上的焖土处理后，才进行试验的。
这样水就均匀分布在土的颗粒之间。
土质一致，含水量均匀。
室内标准击实试验得出的是一种理想的最佳含水量。
而在实际施工时所采用的路基填土却很难做到土的来源一致(因为同一料场不同层位，土质都有差别)。
这样土的含水量就不尽一致，致使土质不一。
土质不同，其最佳含水量当然也不同。
因此施工时，所控制的填料含水量就不好控制。
致使不能保证路基每处压实后都能达到最大干密度。
所以含水量的不均匀性，对压实效果
就有不利的影响。
又由于地下水、降雨及日照的影响因素，使料场上下土层含水量不均匀，施工时难以控制土料有均匀的含水量，一般是在施工时，要测定取土场土的天然含水量(包括不同时间、天气、季节的天然含水量)以及在运到工地和摊铺后碾压前的含水量；以最佳含水量为准，算出需要补充的水量。
所需的水量可以在取土之前及时浇注，让水分充分均匀地渗透到土体中，碾压时需随时进行测试，将填料的含水量控制在与最佳含水量相差±2%的范围内，可以得到比较理想的压实效果。
5、松铺厚度
为保证路基的强度和稳定性，使路面有一个必要的稳固土基，在填筑土质路堤时，应将填土分层压实。
《公路路基施工技术规范》中明确要求必须根据道路的设计断面分层填筑、分层压实。
采用机械压实时，分层的最大松铺厚度，高速公路和一级公路不应超过30cm。
其他公路按土质类别、压实机具功能、碾压遍数等，经过试验确定，但最大松铺厚度不宜超过50cm。
在路基施工中，填土的松铺厚度往往没有得到足够重视，过厚碾压的现象普通存在。
由于超厚填土，造成虽然路基填土上层符合要求，但开挖后下层仍比较松散，这就为以后路基的稳定埋下隐患。
当采用灌砂法进行压实度检测时，要求取样深度必须达到下层的顶部，这样就避免了上述情况的发生。
另外，路基填土也不宜过薄，填土厚度不应小于15cm。
6、压实机械的选择
压实机械对一定含水量下的路基土和路面材料的压实状态有很
大的影响。
通常用静压式和振动式压路机对填筑的路基和路面碾压，也有用重锤夯实来处理密度问题，根据填筑路基的高度和要求的密实程度，必须认真地选用碾压机具，只有恰当的机具才能达到要求的压实密度。
如使用轻型压路机只能得到较小的密实度，振动压路机比相同重量的普通光面钢轮压路机的压实效果好得多，不仅密实度大，而且有效深度也大得多。
7、压实遍数的控制
压路机的碾压遍数对路基土和路面材料的密实度的影响是众所周知的，即碾压遍数少，得到的密实度小；碾压遍数多，得到的密实度就大。
就是说，用同一压路机对同一种材料进行碾压时，最初的若干遍碾压，对增高材料的干容重作用很大，碾压遍数继续增加，干容重的增长率就逐渐减小，碾压遍数超过一定数值后，干容重实际上就不再增加了。
所以，在路基施工中，首先应通过试验段确定每层填土的厚度以及碾压遍数，以保证在经济的条件下达到要求的密实度。
为确保路基压实度达到要求，应从以下几个方面入手：根据本地气候特点选择合理的施工季节；因地制宜，采用级配好的填料；通过对选择的路基填料进行试验，在施工中控制好填料的最佳含水量；填料松铺厚度应严格控制；碾压机械、顺序及速度的选择应合理。
