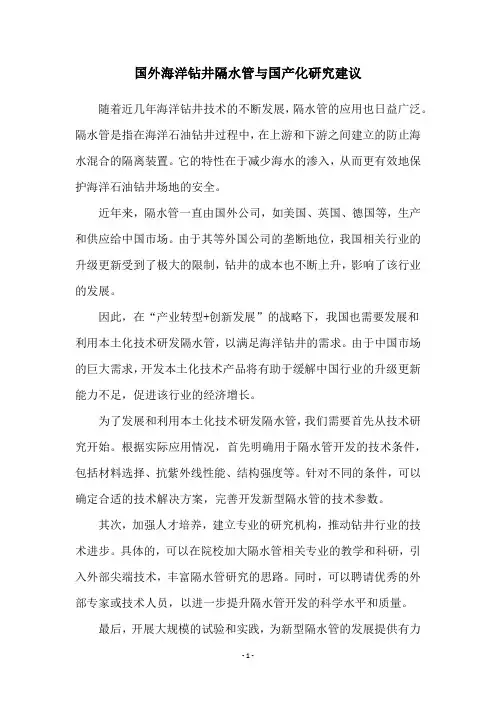

国外海洋钻井隔水管与国产化研究建议
国外海洋钻井隔水管与国产化研究建议随着近几年海洋钻井技术的不断发展，隔水管的应用也日益广泛。
隔水管是指在海洋石油钻井过程中，在上游和下游之间建立的防止海水混合的隔离装置。
它的特性在于减少海水的渗入，从而更有效地保护海洋石油钻井场地的安全。
近年来，隔水管一直由国外公司，如美国、英国、德国等，生产和供应给中国市场。
由于其等外国公司的垄断地位，我国相关行业的升级更新受到了极大的限制，钻井的成本也不断上升，影响了该行业的发展。
因此，在“产业转型+创新发展”的战略下，我国也需要发展和利用本土化技术研发隔水管，以满足海洋钻井的需求。
由于中国市场的巨大需求，开发本土化技术产品将有助于缓解中国行业的升级更新能力不足，促进该行业的经济增长。
为了发展和利用本土化技术研发隔水管，我们需要首先从技术研究开始。
根据实际应用情况，首先明确用于隔水管开发的技术条件，包括材料选择、抗紫外线性能、结构强度等。
针对不同的条件，可以确定合适的技术解决方案，完善开发新型隔水管的技术参数。
其次，加强人才培养，建立专业的研究机构，推动钻井行业的技术进步。
具体的，可以在院校加大隔水管相关专业的教学和科研，引入外部尖端技术，丰富隔水管研究的思路。
同时，可以聘请优秀的外部专家或技术人员，以进一步提升隔水管开发的科学水平和质量。
最后，开展大规模的试验和实践，为新型隔水管的发展提供有力的技术经验和参考依据。
在这一过程中，可以深入实地考察，进行大规模的试验，以期获得更多的隔水管实际应用经验，从而更好地改进和完善隔水管设计，实现钻井行业的本土化生产。
综上所述，发展和利用本土化技术研发隔水管，可以极大地改善海洋钻井行业的经济效益，同时增强我国自主创新能力，促进国产化进程。
在相关政策的支持下，我们将抓紧时间，积极推进隔水管的研发和国产化，以期为海洋钻井行业的发展提供持续的技术支持。
国外海洋钻井隔水管与国产化研究建议
国外海洋钻井隔水管与国产化研究建议近几年，我国开展海洋石油勘探开发，随着深水钻井、深水井口等新技术的开发，海洋钻井隔水管被大量应用在海洋石油开发领域，具有重要的经济意义和技术意义。
海洋钻井隔水管是一种具有高强度、优良耐腐蚀性能的重型管道，用于将离井口比较远的地方的海水和海底的地层分开，以保护井口环境，使海洋钻井可以安全地进行。
海洋钻井隔水管由不锈钢制成，具有优良的耐腐蚀性，可以长期在海洋环境中使用，而且可以耐受海洋中恶劣的影响，例如温度、压力、海水中的杂质等。
由于海洋钻井隔水管要用于压力比较大的深水环境，因此，设计和制造要求也比较严格，有效的抗压能力也尤为重要。
目前，国外的海洋钻井隔水管的技术水平较高，但由于成本的原因，仍然向国外采购，而国内的生产企业仍处于起步阶段。
为了满足国内海洋钻井的需求，建立国产的海洋钻井隔水管设备生产线是非常必要的，以提高我国在海洋石油勘探开发方面的技术水平。
针对海洋钻井隔水管生产线建设，建议制定以下内容：一、建立海洋钻井隔水管质量标准：为保证海洋钻井隔水管的质量，应建立完善的质量标准，让每一根海洋钻井隔水管在质量上能够达到国际标准，确保安全生产和使用。
二、研发优质的海洋钻井隔水管：光是照搬国外标准，是无法实现的，国内生产企业应在研发方面加强投入，以改进现有的设备，提高海洋钻井隔水管的性能质量，以保证使用效果。
三、建立完善的质量检测系统：每一根海洋钻井隔水管必须在出厂前进行严格的质量检测，以确保质量合格，防止出现不良的情况。
四、推行节能减排：海洋钻井隔水管的生产过程中，对环境的污染是非常大的，因此，生产企业应采用节能减排的方式，尽量减少污染，提高企业的可持续发展能力。
以上是国外海洋钻井隔水管与国产化研究建议，实施这些方案，不仅可以提高海洋钻井技术水平，也可以节省成本，更重要的是推动我国海洋石油勘探开发行业的可持续发展。
海洋钻井隔水导管施工规范
对应急演练的效果进行评价，总结经验教训，不断完善应急预案和 应急处置措施，提高应对突发事件的能力。
07
总结回顾与展望未来发展趋势
本次项目成果总结回顾
成果概述
本次项目成功制定了海洋钻井隔水导管施工规范，为海洋 石油钻井作业提供了重要的技术支持和安全保障。
关键技术创新
在规范制定过程中，我们采用了先进的设计理念和施工方 法，确保了隔水导管在各种复杂海洋环境下的稳定性和安 全性。
04
隔水导管施工方法详解
打入法施工流程
施工准备
选择合适的打入设备和 工具，准备好隔水导管
和相关材料。
导管安装
将隔水导管按照设计要 求安装到钻机上，并调
整好角度和位置。
打入作业
启动打入设备，将隔水 导管打入海底地层中，
直至达到设计深度。
检测与验收
对打入的隔水导管进行 检测，确保其质量和位 置符合要求，然后进行
材料设备检验
对采购的材料设备进行严格的检 验，包括外观检查、尺寸测量、 性能测试等，确保材料设备符合 设计要求和相关标准。
03
施工现场布置与设备安装调试
场地平整与基础处理
场地平整
确保施工场地平整，清除杂物和 障碍物，为设备运输和安装提供 良好条件。
基础处理
根据地质勘察结果，对场地进行 必要的地基处理，如回填、夯实 等，确保基础稳固。
隔水导管功能
隔水导管的主要功能是防止海水和地层流体互相窜流，保证井口装置和井控设 备的正常工作。同时，隔水导管还能承受一定的外压和内压，为钻井作业提供 稳定的井口环境。
适用范围及重要性
适用范围
隔水导管适用于各种海洋钻井作业，包括浅海、深海、超深 海等区域的钻井作业。它是海洋钻井工程中不可或缺的一部 分，对于保障钻井作业的安全和顺利进行具有重要意义。

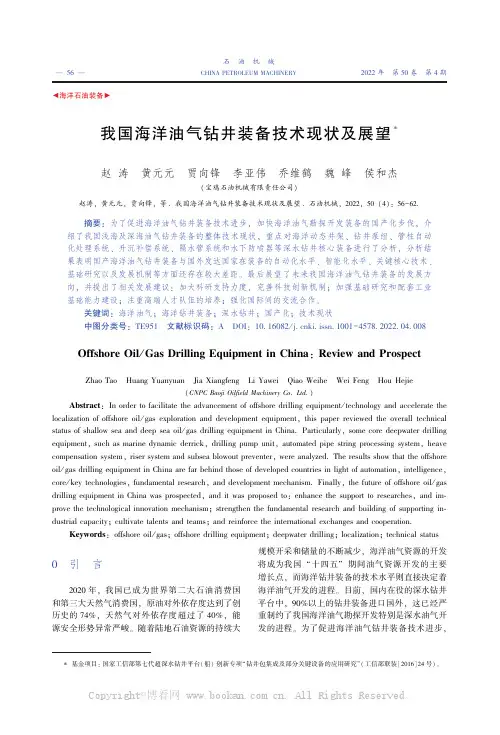

我国海洋油气钻井装备技术现状及展望
增长点ꎬ 而海洋钻井装备的技术水平则直接决定着
海洋油气开发的进程ꎮ 目前ꎬ 国内在役的深水钻井
平台中ꎬ ９０％以上的钻井装备进口国外ꎬ 这已经严
重制约了我国海洋油气勘探开发特别是深水油气开
发的进程ꎮ 为了促进海洋油气钻井装备技术进步ꎬ
∗ 基金项目: 国家工信部第七代超深水钻井平台( 船) 创新专项“ 钻井包集成及部分关键设备的应用研究” ( 工信部联装[２０１６]２４ 号) ꎮ
— ５６ —
石 油 机 械
ＣＨＩＮＡ ＰＥＴＲＯＬＥＵＭ ＭＡＣＨＩＮＥＲＹ
２０２２ 年 第 ５０ 卷 第 ４ 期
◀海洋石油装备▶
我国海洋油气钻井装备技术现状及展望
∗
赵 涛 黄元元 贾向锋 李亚伟 乔维鹤 魏 峰 侯和杰
( 宝鸡石油机械有限责任公司)
— ５８ —
２０２２ 年 第 ５０ 卷 第 ４ 期
石 油 机 械
有体积小、 质量轻、 噪声低、 自动化程度高以及安
深水塔式井架ꎬ 但未进行工程应用ꎻ 宝石机械公司
全性好等优势ꎮ 目前国内还未自主建造过此种井
２０１８ 年承担了国家工信部项目 “ 第七代半潜式钻
“ ＴＩＧＥＲ” 钻井船提供了 １ 套额定载荷 ６ ７５０ ｋＮ 的
ｄｕｓｔｒｉａｌ ｃａｐａｃｉｔｙꎻ ｃｕｌｔｉｖａｔｅ ｔａｌｅｎｔｓ ａｎｄ ｔｅａｍｓꎻ ａｎｄ ｒｅｉｎｆｏｒｃｅ ｔｈｅ ｉｎｔｅｒｎａｔｉｏｎａｌ ｅｘｃｈａｎｇｅｓ ａｎｄ ｃｏｏｐｅｒａｔｉｏｎ
Ｋｅｙｗｏｒｄｓ: ｏｆｆｓｈｏｒｅ ｏｉｌ / ｇａｓꎻ ｏｆｆｓｈｏｒｅ ｄｒｉｌｌｉｎｇ ｅｑｕｉｐｍｅｎｔꎻ ｄｅｅｐｗａｔｅｒ ｄｒｉｌｌｉｎｇꎻ ｌｏｃａｌｉｚａｔｉｏｎꎻ ｔｅｃｈｎｉｃａｌ ｓｔａｔｕｓ

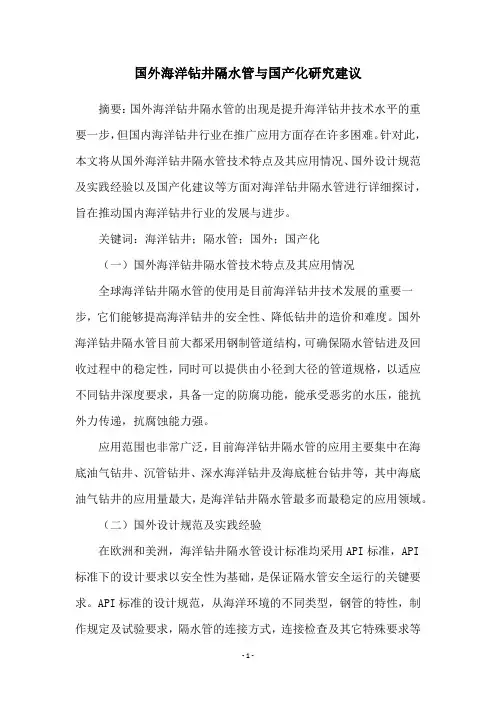

国外海洋钻井隔水管与国产化研究建议
国外海洋钻井隔水管与国产化研究建议摘要：国外海洋钻井隔水管的出现是提升海洋钻井技术水平的重要一步，但国内海洋钻井行业在推广应用方面存在许多困难。
针对此，本文将从国外海洋钻井隔水管技术特点及其应用情况、国外设计规范及实践经验以及国产化建议等方面对海洋钻井隔水管进行详细探讨，旨在推动国内海洋钻井行业的发展与进步。
关键词：海洋钻井；隔水管；国外；国产化（一）国外海洋钻井隔水管技术特点及其应用情况全球海洋钻井隔水管的使用是目前海洋钻井技术发展的重要一步，它们能够提高海洋钻井的安全性、降低钻井的造价和难度。
国外海洋钻井隔水管目前大都采用钢制管道结构，可确保隔水管钻进及回收过程中的稳定性，同时可以提供由小径到大径的管道规格，以适应不同钻井深度要求，具备一定的防腐功能，能承受恶劣的水压，能抗外力传递，抗腐蚀能力强。
应用范围也非常广泛，目前海洋钻井隔水管的应用主要集中在海底油气钻井、沉管钻井、深水海洋钻井及海底桩台钻井等，其中海底油气钻井的应用量最大，是海洋钻井隔水管最多而最稳定的应用领域。
（二）国外设计规范及实践经验在欧洲和美洲，海洋钻井隔水管设计标准均采用API标准，API标准下的设计要求以安全性为基础，是保证隔水管安全运行的关键要求。
API标准的设计规范，从海洋环境的不同类型，钢管的特性，制作规定及试验要求，隔水管的连接方式，连接检查及其它特殊要求等方面予以阐述。
同时，在实践过程中，国外的海洋钻井隔水管生产商还按照实际情况进行了不同程度的设计创新，采取了一系列保证钻井安全性的措施，其中包括提高隔水管材料的强度，对隔水管安装及设备的检查，以及在不同工艺流程中必要的防腐、润滑处理等，确保隔水管的可靠运行。
（三）国产化建议尽管国外海洋钻井隔水管的技术发展及其应用水平较高，但在实际应用过程中，国内海洋钻井行业仍存在一定的技术缺失，例如隔水管材料的性能要求、设计及连接标准等均还存在一定的缺失。
针对国内海洋钻井行业，提出以下国产化建议：（1）加强隔水管材料的研发，追求更低成本、更高抗腐能力的隔水管材料，充分利用国内自身的技术优势；（2）完善隔水管的设计标准，以确保其在海上作业中的安全性；（3）加强对海洋钻井隔水管的安装、检查及收缩等技术能力的建设，保证其在海洋钻井实施过程中的稳定性；（4）完善国内海洋钻井隔水管行业的安全认证制度，加强安全管理，保障国产海洋钻井隔水管的安全性与可靠性。
国外海洋钻井隔水管与国产化研究建议
国外海洋钻井隔水管与国产化研究建议今天，大规模的海洋钻井以及隔水管的研究和应用已经成为全球海洋石油勘探开发的重要组成部分。
然而，国外海洋钻井隔水管的发展水平还是远远高于国内，仍然存在一定的差距，这给国内的海洋钻井隔水管研究和应用带来了难题。
为了解决这个问题，我们提出了以下关于国外海洋钻井隔水管与国产化研究建议的探讨，以期更好地应用国外技术，解决国内海洋钻井隔水管研究和应用技术优势的提升瓶颈。
首先，根据国外海洋钻井隔水管的研究和应用现状，可以发现，他们在材料、设计、加工精度和质量控制方面都具有比较先进的水平。
例如，德国和美国就已经把超高强度钢材料用于海洋钻井隔水管，而最新的技术也使得其具有更高的抗腐蚀性和抗侧向折断性能，从而更好地满足了深水钻井要求。
此外，国外海洋钻井隔水管设计也有所改进，使其能够更好地抵抗海水的冲击，以及抵御更复杂的环境条件。
其次，应该加大对国外海洋钻井隔水管研究和应用技术优势的评估。
与国外技术相比，我们可以分析国内技术的特性，以及其在海洋钻井隔水管研究和应用方面的优劣。
同时，我们也要以更高的标准衡量国内的技术，以便更好地满足国外技术的要求，实现国外技术的有效借鉴和创新。
此外，我们还应该推动国外海洋钻井隔水管技术在国内的推广应用。
可以把先进技术有效地引进和应用，以及通过加强宣传、培训等手段把国外技术进行广泛推广，让更多的人受益。
最后，我们应该加强在国外海洋钻井隔水管技术领域的投资和创新研究。
可以通过投资以及公司的自主研发，实施科学的设计、研发和生产，以满足国内钻井隔水管质量和安全性的要求。
通过以上措施，能够更好地实施国外技术在国内的应用，最终实现国外技术在国内的有效应用。
综上所述，国外海洋钻井隔水管与国产化研究建议的探讨使我们能够更好地引进和应用国外的技术，解决国内海洋钻井隔水管研究和应用技术优势的提升瓶颈。
首先，根据国外技术的现状，可以发现他们在材料、设计、加工精度和质量控制方面都具有比较先进的水平。
浅谈深海钻井隔水管系统相关影响因素分析
浅谈深海钻井隔水管系统相关影响因素分析摘要：由于目前深海油气田的开采环境非常恶劣，而且开采难度大、风险高，海水腐蚀、浪涌、洋流环境、海洋涡激振动和深水压力等因素，因此对深海钻井装备也提出了严格的要求，深海钻井隔水管系统作为一个非常关键的组成部分，其研究显的非常重要，本文主要针对深海钻井隔水管系统相关影响因素进行分析论述，仅供参考。
关键词：深海钻井；隔水管；系统；影响因素Abstract: Due to the oil and gas fields in deep-sea mining environment is very bad, and the difficulty of exploitation, high risks, marine corrosion, surge, currents environment, marine vortex excited vibration and deep-water pressure and other factors, so deep-sea drilling equipment proposed stringent requirementsdeepwater drilling riser system as a critical part of their research is very important, this paper discusses the analysis of the deepwater drilling riser system related factors, for reference only.Key words: deep-sea drilling; riser; system; influencing factors前言：海洋钻井隔水管是海洋深水油气勘探开发中的重要单元装备，作为连接海底BOP至海面钻井平台之间的咽喉通道，目前其研究工作已引起了世界多个国家的普遍关注，尤其在欧美等发达国家发展速度很快。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海洋钻井隔水导管接头的现状分析及优化设计方向
【摘要】隔水导管是从海上钻井平台下到海底浅层的导管，其主要功能是隔离海水，形成钻井液循环通道，同时作为海上井口的持力结构。
在钻完井施工过程中，隔水导管的强度及安全性对于海上钻井作业安全至关重要。
通过对海洋钻井隔水管接头的现状分析，并对浅海隔水导管接头优化设计方向提出了展望。
【关键词】海洋钻井隔水导管隔水管接头
在渤海石油，隔水导管是勘探作业中必不可少的器材，公司每年均需花费大量资金从国外进口。
隔水导管根据其使用要求及现场作业状况，每根导管长度约为12m左右，使用时利用其导管端的快速接头将每根管子连接起来，并根据钻井区域的水深情况，确定导管连接起来，以达到打探井时隔水和保护钻井导管的目的。
所以，隔水导管的管身及接头的强度要足够承受打桩的冲击力、海水波浪的撞击力，而且又能相互快速拆卸、连接及隔水的作用。
本文通过隔水导管接头的应用现状对比分析，得出隔水管接头的优化设计的方向。
1 常用隔水导管接头及其特点
1.1 卡簧式隔水管接头
卡簧连接式的快速接头分为内接头和外接头两部分，工作时，内接头插入外接头配合使用，内外接头的配合既要保证接头在使用中能快速灵活连接及脱开，又要能保证密封，承受压力。
因此，必须选择适当的配合尺寸及适合的材料以满足钻井的需要。
为了达到隔水管在海中良好的密封，而且工作中要求密封件耐高温、耐低压、强度高，因此，使用了一道O型圈密封。
由于O型圈结构简单、密封性良好、摩擦力小，沟槽尺寸小、易制造等优点，拟采用丁晴橡胶制造O型密封圈，根据使用工况要求，设计的O型密封圈为非标密封圈，截面直径为14mm。
沟槽尺寸根据规范及公式进行了相应的设计。
卡簧的作用是在自由状态下工作，承受接头对其产生的剪切力，它的强度直接影响到连接的可靠性，所以，卡簧开口尺寸的设计非常重要，要保证开口尺寸恰当，如果开口尺寸太小，造成收缩时端面接触，产生不能将卡簧完全收缩，使接头难以脱开的情况。
又不能使开口尺寸太大，使卡簧在工作状态下受力面积减少且受力不均匀，连接不可靠。
1.2 螺纹式隔水管接头
螺纹式连接是将卡簧式连接的柔性连接变成了刚性连接，使用过程中，在海浪的冲击下，快速接头的横向位移几乎为零，所以隔水导管不会产生很大的弯曲变形，延长了隔水导管的使用寿命，而且螺纹式隔水导管的密封性得到很大提高。
螺纹式隔水导管多采用多线螺纹，多线螺纹的优点是上扣速度快，每旋转一周的直线旋进量相当于普通螺纹的几倍，大大缩减了海上安装时间，提高平台钻采效率，而且螺纹式隔水导管密封性良好，满足海上使用条件。
此外，采用螺纹连接式隔水导管，接头最大径向尺寸缩小，适用于井口距离较小的平台，有利于下井作业，同时也减少原材料的使用，节约钢材，降低成本。
螺纹连接式隔水导管，由于加工精度的高，对机床设备各方面性能要求有所提高。
用普通机床加工，无法满足精度要求，必须配备精度较高的数控机床加工。
目前中海油螺纹连接式隔水导管多选用四线螺纹。
2 常用隔水管接头对比分析
2.1 卡簧式隔水管接头的优缺点
（1）快速接头采用插入并自动锁紧，主要是依靠卡簧的弹性作用，实现了起、下管时的快速装拆，省略拧紧设备。
（2）具有足够承受内外压及拉伸和弯曲能力；
（3）能回收泥线以上的隔水管；
（4）引鞋内有一个锥面引导的密封部位，注水泥工具能容易插入并密封，为固定表层导管创造了条件。
2.1.1 卡簧连接式隔水导管接头缺点
（1）连接部位刚性差：为保证卡簧式能方便安装，卡簧式隔水导管配合尺寸较大，在遇到海水冲击时接头容易产生位移，海底流速较大、下水长度过长容易产生弯曲。
（2）应力集中：在放置卡簧的部位，公头和母头壁厚减少，强度消弱，隔水导管下水长度过长，上部分隔水导管承受载荷过大容易产生接头断裂。
（3）卡簧加工难度大。
2.2 螺纹式隔水管接头的优缺点
2.2.1 螺纹连接式隔水导管接头优点
密封性好：由于采用螺纹式密封和密封圈密封，螺纹式隔水导管可以达到很好的防水效果。
连接部位刚性好：螺纹连接使整个隔水导管的刚性提高，适用于的较深的海
域。
径向尺寸小：采用螺纹式隔水导管接头，最大外径尺寸小，适用于井口距离较小的平台，锤击时入泥更加容易，避免丛式钻井中的群桩效应，也利于减少原材料的使用，降低成本。
2.2.2 螺纹连接式隔水导管接头缺点
紧密距难控制：螺纹接头在焊接过程中，产生变形。
在焊接之前，公母头可以正常上扣拧紧，但焊接之后，由于焊接变形，导致紧密距偏大，公头无法完全旋进母头，导致海上钻井作业中断。
粘扣、烧扣：螺纹在安装过程中容易产生烧扣、粘扣现象，导致螺纹失效。
3 隔水管接头优化设计方向
立足渤海地区，通过对现有隔水管接头对比分析调研，充分了解隔水导管使用现状和存在的问题，得出：隔水导管接头是隔水导管系统的研制过程中，至关重要的一环。
隔水导管接头的设计、产品的质量检测（强度、疲劳、缺陷、耐压性等），以及隔水导管接头生产工装等涉及的学科广泛，技术要求颇高。
所有生产此类产品的国内外公司都将隔水管接头的相关技术作为核心技术保密。
就渤海区域目前的现状来说，可考虑采用炮栓式隔水导管接头，实现隔水管接头的知识产权自主化，为以后研究开发整套钻井隔水管系统打下基础。
这对于降低我国海洋钻井成本，提高石油钻采装备的整体实力具有非常重要的意义。
4 结束语
根据渤海区域隔水导管接头的应用现状，通过对比分析，炮栓式隔水导管接头无论在装配效率方面还是连接性能和密封性能方面都是比较理想的选择。
参考文献
[1] 方华良，郭军伯，姚风军.抗冰隔水管施工工艺探讨[J].海洋石油，2000.1
[2] 王定亚，李爱莉.海洋隔水管配套技术研究[J].石油矿场机械，2010.7。
