水下混凝土灌注

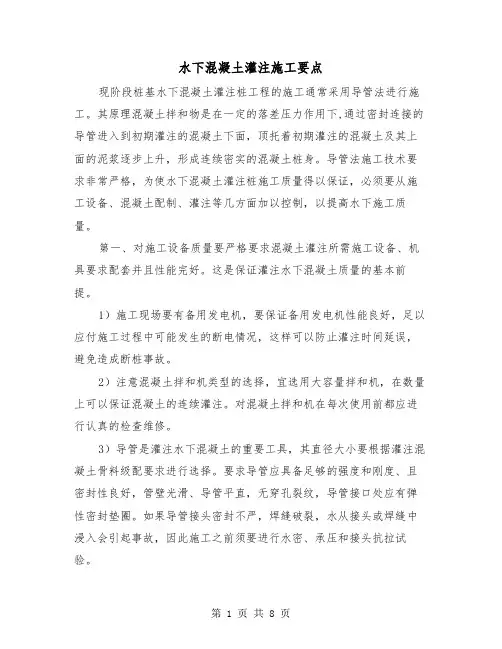

水下混凝土灌注施工要点（三篇）
水下混凝土灌注施工要点现阶段桩基水下混凝土灌注桩工程的施工通常采用导管法进行施工。
其原理混凝土拌和物是在一定的落差压力作用下,通过密封连接的导管进入到初期灌注的混凝土下面，顶托着初期灌注的混凝土及其上面的泥浆逐步上升，形成连续密实的混凝土桩身。
导管法施工技术要求非常严格，为使水下混凝土灌注桩施工质量得以保证，必须要从施工设备、混凝土配制、灌注等几方面加以控制，以提高水下施工质量。
第一、对施工设备质量要严格要求混凝土灌注所需施工设备、机具要求配套并且性能完好。
这是保证灌注水下混凝土质量的基本前提。
1）施工现场要有备用发电机，要保证备用发电机性能良好，足以应付施工过程中可能发生的断电情况，这样可以防止灌注时间延误，避免造成断桩事故。
2）注意混凝土拌和机类型的选择，宜选用大容量拌和机，在数量上可以保证混凝土的连续灌注。
对混凝土拌和机在每次使用前都应进行认真的检查维修。
3）导管是灌注水下混凝土的重要工具，其直径大小要根据灌注混凝土骨料级配要求进行选择。
要求导管应具备足够的强度和刚度、且密封性良好，管壁光滑、导管平直，无穿孔裂纹，导管接口处应有弹性密封垫圈。
如果导管接头密封不严，焊缝破裂，水从接头或焊缝中浸入会引起事故，因此施工之前须要进行水密、承压和接头抗拉试验。
4）储料斗、漏斗、溜槽以及其他有关灌注机具使用前都应进行检查，以保证施工安全和施工质量。
同时，储料斗的大小要满足首次封底混凝土存储数量的要求。
第二、严格控制混凝土的配合比水下混凝土的强度、等级和材料应符合设计要求和《水工混凝土施工规范》(DL/T5144-xx)的规定。
选用骨料要重点注意以下几点：1）水泥一般选用普通硅酸盐水泥或硅酸盐水泥，初凝时间宜不早于1.5h，宜选用标号在P.O32.5以上的水泥。
所选的水泥品种应通过初凝时间和抗压强度试验。
要注意水泥的用量要达到规范规定的标准。
2）粗骨料宜选用坚硬的碎石，碎石采用反击破设备加工。
骨料最大粒径不应大于导管直径的1/6～1/8和钢筋最小净距的1/4，同时粒径在40mm以内。
简述水下灌注混凝土的方法
简述水下灌注混凝土的方法
1、折叠导管法
采用导管法浇筑水下混凝土，适用于水深不超过15～25m的情况。
导管的直径为25～30cm，每节长1～2m，用橡皮衬垫的法兰盘连接，底部应装设自动开关阀门，顶部装设漏斗。
导管的数量与位置，应根据浇筑范围和导管的作用半径来确定。
一般作用半径不应大于3m。
2、折叠袋砌法
用袋砌法浇筑水下混凝土，系把混凝土半满地装入牢固的麻袋或布袋中，由潜水员在水下进行砌浇。
袋的孔隙应能使砂浆渗出但不宜过大。
采取这种浇筑方法，袋与袋之间的层面，虽然可以从袋孔中挤出的水泥浆互相胶结，但其整体性终究是很差的。
3、折叠倾注法
倾注法浇筑水下混凝土，可用于岸边水深不起过1.5m的情况。
新浇的混凝土堆用夯击或振动等方法挤入已浇的混凝土体中，使只有前沿的混凝土坡面与水直接接触。
混凝土的坍
落度以7～10cm为宜。
采用此种方法应尽量缩短浇筑时间，在浇筑工作未完成之前，先浇的混凝土不得凝固。
4、折叠活底吊箱法
活底吊箱法是将混凝土装在能够开底的密闭吊箱内，通过水层直达浇筑地点，然后开0.3～0.4m 底卸料。
注意事项
1、必须保证第一次浇筑的砼量能满足将导管埋入最小埋置深度h1，其后应能始终保持管内砼的高度；
2、严格控制导管提升高度，只能上下升降，不准左右移动，以免造成管内返水事故；
3、导管直径的选择：水深小于3m可选Φ250，施工覆盖范围约4m2；水深3～5m可选Φ300，施工覆盖范围约5～15㎡；水深5m以上者可选Φ300～500，施工覆盖范围约15～50㎡；当面积过大时，可用多根导管同时浇筑。
钻孔灌注桩水下砼灌注浅谈
钻孔灌注桩水下砼灌注浅谈钻孔灌注桩作为一种基础工程中的重要施工技术，在桥梁、高层建筑等领域得到了广泛应用。
其中，水下砼灌注是钻孔灌注桩施工中的关键环节，其施工质量直接关系到桩的承载能力和耐久性。
本文将对钻孔灌注桩水下砼灌注进行简要探讨。
一、水下砼灌注的原理和特点水下砼灌注的原理是通过导管将混凝土从桩孔顶部连续灌入，在混凝土自重和压力的作用下，将桩孔内的泥浆挤出，从而形成完整的桩身。
其特点主要包括：施工环境复杂，需要在水下进行操作；对混凝土的和易性、流动性要求高，以确保能够顺利灌注；灌注过程中容易出现堵管、断桩等质量问题，需要严格控制施工工艺和质量。
二、施工准备（一）材料准备1、混凝土选用的混凝土应具备良好的和易性、流动性和强度。
通常采用商品混凝土，其配合比应根据工程要求和施工条件进行设计。
2、导管导管是水下砼灌注的重要工具，一般选用直径为 200 300mm 的钢管，每节长度 2 3m ，并配有连接螺栓和密封垫圈。
导管在使用前应进行水密试验，确保无漏水现象。
（二）设备准备1、灌注设备包括混凝土搅拌车、吊车、漏斗等。
2、检测设备如坍落度筒、混凝土试模等，用于检测混凝土的性能。
（三）现场准备1、清理桩孔在灌注前，应将桩孔内的杂物、淤泥等清理干净，保证孔底干净。
2、安装导管将导管按照设计要求安装在桩孔内，导管底部距孔底一般为 300 500mm 。
三、灌注工艺（一）首批混凝土灌注首批混凝土的灌注量应确保能够将导管埋入混凝土中 1m 以上。
计算首批混凝土的灌注量时，需要考虑桩孔直径、导管直径、导管埋深等因素。
在灌注首批混凝土时，应迅速将漏斗内的混凝土灌入导管，使混凝土在重力作用下迅速下落，排出导管内的泥浆。
（二）后续混凝土灌注首批混凝土灌注成功后，应连续灌注后续混凝土。
灌注过程中，应控制混凝土的灌注速度，保持导管埋深在 2 6m 之间。
混凝土灌注过程中，应经常测量混凝土面的高度，及时调整导管的埋深。
同时，应注意观察导管内混凝土的下落情况，如发现堵管现象，应及时采取措施进行处理。
水下混凝土灌注方法
水下混凝土灌注方法一、导管法导管法是水下混凝土灌注的一种常用方法。
在浇筑混凝土前，将导管插入水下混凝土中，利用导管内的混凝土形成混凝土浆，通过混凝土泵将混凝土浆压入水下混凝土中。
由于导管内的混凝土浆是通过管道输送的，因此这种方法也被称为管道法。
导管法适用于大型水下结构的混凝土浇筑，例如大坝、桥梁等。
二、直接倾倒法直接倾倒法是一种简单的水下混凝土浇筑方法。
在浇筑混凝土前，将混凝土倾倒在水中，利用混凝土自身的重量和流动性将混凝土压入水下结构中。
这种方法适用于小型水下结构的混凝土浇筑，例如小型桥梁、小型码头等。
三、泵送顶灌法泵送顶灌法是一种利用混凝土泵将混凝土顶入水下结构中的方法。
在浇筑混凝土前，将混凝土泵放置在岸上或水上，然后将管道铺设到水下结构中，利用混凝土泵将混凝土顶入水下结构中。
这种方法适用于大型水下结构的混凝土浇筑，例如大坝、大型桥梁等。
四、溜槽法溜槽法是一种利用溜槽将混凝土溜到水下结构中的方法。
在浇筑混凝土前，将溜槽铺设在水下结构上方，然后将混凝土倒入溜槽中，利用溜槽的倾斜度和混凝土的流动性将混凝土溜到水下结构中。
这种方法适用于大型水下结构的混凝土浇筑，例如大坝、大型桥梁等。
五、桩基法桩基法是一种利用桩基将混凝土压入水下结构中的方法。
在浇筑混凝土前，将桩基打入水下结构中，然后利用桩基的支撑力和混凝土的重量将混凝土压入水下结构中。
这种方法适用于大型水下结构的混凝土浇筑，例如大坝、大型桥梁等。
六、压力注浆法压力注浆法是一种利用压力将混凝土注入水下结构中的方法。
在浇筑混凝土前，将注浆管埋设在水下结构中，然后利用压力将混凝土注入注浆管中，通过注浆管将混凝土注入水下结构中。
这种方法适用于小型水下结构的混凝土浇筑，例如小型码头、小型桥梁等。
水下混凝土灌注施工要点
水下混凝土灌注施工要点概述水下混凝土灌注施工是指在水下进行的混凝土灌注作业。
这种施工方式是在工程建设中很常见的一种方式，它能够有效地提高施工效率。
但是，水下环境往往比较特殊，对混凝土的灌注要求也比较高。
本文就针对水下混凝土灌注施工的要点进行阐述。
水下环境分析水下环境的温度、压力和流速等因素都较大地影响着混凝土的灌注质量。
因此，在进行水下混凝土灌注施工之前，必须对水下环境进行详细的分析。
首先，需要了解的是水下环境的温度。
水下温度较低，会影响混凝土的凝固时间和强度发展，因此需要在混凝土加水的过程中加热水，使其与混凝土的温度相同。
其次，还要考虑水下压力对混凝土施工的影响。
不同深度的水下压力不同，而混凝土的密度和强度也与压力密切相关。
因此，需要根据水下压力来确定混凝土的配合比和施工方式。
最后，需要了解水下环境中水流的速度和方向。
这样可以调整施工顺序和施工方式，确保混凝土灌注的均匀性和强度。
混凝土配合比设计混凝土配合比的设计是水下混凝土灌注施工过程中最关键的环节之一。
混凝土的配合比需要根据水下环境的压力、温度和流速等因素进行合理的设计，以确保混凝土的强度和耐久性。
一般来说，水下混凝土配合比的设计要比陆上施工要更加严格。
在水下环境中，混凝土容易受到水流的冲刷和撞击，因此需要使用高强度的混凝土，以确保施工质量。
同时，需要根据水下环境的温度进行配合比的调整。
如果水温较低，则需要提高水泥和矿物掺合料的掺量，以加速混凝土的凝固和强度发展。
施工工艺水下混凝土灌注施工需要采用专门的施工工艺，以确保混凝土灌注的质量和稳定性。
首先，在进行灌注施工前，需要对灌注区域进行清理和处理，以去除附着在海底的沙石和漂浮物等物质。
然后，对灌注区域进行钢管的安装和定位。
其次，需要在灌注区域周围设置密封围堰，并采用深层灌注的方式进行施工。
深层灌注的方式可以保证灌注均匀，并防止空洞和裂缝的产生。
最后，在施工过程中，需要加强对混凝土的质量控制与检测，确保混凝土灌注的强度、密度和质量符合要求。
水下混凝土灌注要点
水下混凝土灌注要点水下混凝土灌注是指在水下进行混凝土浇筑的工作，因此在施工过程中需要考虑到水压、水流、混凝土的离析和水泥水化等因素。
以下是进行水下混凝土灌注时需要注意的要点。
水下混凝土灌注前的准备工作在进行水下混凝土灌注之前，需要进行下列的准备工作：1.定义灌注的目的、深度和形状。
2.测量水下的具体情况，如水流速度、水文结构和水底情况等。
3.确定施工现场的位置和灌注的方式。
4.测量和确定混凝土的材料性质和配比。
5.确定混凝土灌注的施工浓度。
混凝土材料的选择进行水下混凝土灌注需要选择合适的混凝土材料。
一般需要考虑以下因素：1.水泥的品种和等级。
2.混凝土的配比，尽量控制水灰比，以避免离析和抗压强度不足等问题。
3.可控制凝结时间的掺和剂，主要包括缓凝剂、加速剂和凝胶材料等。
4.用于降低水下混凝土渗透性的添加剂，例如膨胀剂和粘土等。
混凝土浆的制备混凝土浆的制备是水下混凝土灌注的关键。
在制备混凝土浆时需要注意以下事项：1.混凝土浆应在陆地上制备，并通过管道或泵送到施工现场。
2.混凝土浆的浓度不能太低，否则容易分层或泄漏。
3.混凝土浆的流动性应该适中，太流动的浆体容易被水冲刷而形成空洞，而太稠的浆体则难以均匀地灌注。
施工过程中的注意事项1.对于深水施工，需要控制混凝土的流动速度，以避免混凝土泄漏。
2.均匀的混凝土灌注应当从低点开始进行，然后向高处均匀灌注。
3.在混凝土完全硬化之前，应当尽量避免在混凝土表面施加外来荷载，否则可能导致混凝土的裂缝或剥落。
4.混凝土灌注需要注意方向和水流的影响，应避免混凝土受到水流的冲刷。
水下混凝土灌注是一项非常复杂的工作，需要考虑到水下环境和混凝土材料等多种因素。
在进行灌注之前，需要制定好相应的施工方案，并在施工过程中严密按照方案的要求进行施工，以达到预期的施工效果。
水下混凝土灌注施工
倾注法
总结词
将混凝土倾倒入水中，适用于小体积混凝土施工。
详细描述
倾注法是一种简单的水下混凝土灌注施工方法。将混凝土直接倾倒入水中，利用混凝土的自重和流动性，使其自 然扩散并填满所需区域。这种方法适用于小体积混凝土施工，操作简便，成本较低。但需要注意的是，由于混凝 土的扩散范围不易控制，容易造成浪费和污染。
05
安全措施
施工安全规定
制定并执行安全操作规程
为确保施工安全，必须制定详细的安全操作规程，并要求所有施 工人员严格遵守。
定期检查设备与工具
在施工前应对所有设备与工具进行检查，确保其处于良好状态，防 止因设备故障导致安全事故。
限制施工环境条件
在恶劣天气、水位过高等不利条件下应暂停施工，避免因环境因素 造成安全风险。
水下混凝土灌注施工
目录
• 引言 • 施工前准备 • 施工方法 • 施工质量控制 • 安全措施 • 环境保护与可持续发展
01
引言
目的和背景
目的
水下混凝土灌注施工的主要目的是在水中或水下进行混 凝土的浇筑，以形成混凝土结构或基础。
背景
水下混凝土灌注施工在水利工程、桥梁建设、海洋工程 等领域广泛应用，是实现水下建筑物和结构物建设的关 键技术之一。
施工简介
01 施工方法
水下混凝土灌注施工通常采用导管法进行浇筑， 通过导管将混凝土输送至水下浇筑部位。
02 施工流程
施工流程包括导管埋设、混凝土搅拌与运输、浇 筑和养护等环节，每个环节都对施工质量产生重 要影响。
03 施工难点
水下混凝土灌注施工面临诸多难点，如水下浇筑 环境复杂、混凝土配合比设计、导管埋设与拆卸 等，需要采取相应的技术措施和质量控制措施。
钻孔灌注桩水下混凝土灌注施工要点
钻孔灌注桩水下混凝土灌注施工要点钻孔灌注桩是一种常见的基础工程施工技术，在桥梁、高层建筑等领域得到了广泛应用。
水下混凝土灌注是钻孔灌注桩施工中的关键环节，其施工质量直接关系到桩的承载能力和耐久性。
下面我们就来详细探讨一下钻孔灌注桩水下混凝土灌注施工的要点。
一、施工准备1、材料准备水下混凝土灌注所使用的混凝土应具备良好的和易性、流动性和初凝时间。
水泥应选用普通硅酸盐水泥，粗骨料宜选用卵石或碎石，其最大粒径应小于导管内径的 1/6 至 1/8 和钢筋最小净距的 1/4。
细骨料宜采用中砂，砂率宜控制在 40%至 50%。
同时，应严格控制混凝土的配合比，确保其强度和耐久性符合设计要求。
2、设备准备（1）导管：导管是水下混凝土灌注的重要设备，其直径应根据桩径和混凝土浇筑量来确定，一般宜为 200 至 350 毫米。
导管应具备足够的强度和密封性，使用前应进行水密性试验和接头抗拉试验。
（2）料斗：料斗的容量应满足首批混凝土灌注后导管埋深不小于 1 米的要求。
（3）吊车：用于提升和下放导管和料斗。
3、场地准备施工现场应平整、坚实，保证吊车和混凝土运输车辆的通行顺畅。
同时，应设置好泥浆排放和处理设施，保持施工现场的清洁和环保。
二、清孔清孔是为了清除孔底的沉渣和泥浆，保证混凝土与孔壁的良好结合。
清孔方法有抽浆法、换浆法、掏渣法等。
清孔完成后，应测量孔底沉渣厚度和泥浆性能指标，孔底沉渣厚度应符合设计要求，一般不大于50 毫米，泥浆比重应在 11 至 12 之间，粘度应在 18 至 22 秒，含砂率应小于 4%。
三、首批混凝土灌注1、计算首批混凝土方量首批混凝土的方量应满足导管埋深不小于1 米的要求，计算公式为：V ＝πD²/4 × （H1 ＋ H2）＋πd²/4 × h1其中，V 为首批混凝土方量，D 为桩孔直径，H1 为桩孔底至导管底端间距，一般取 04 米，H2 为导管初次埋置深度，d 为导管内径，h1 为桩孔内混凝土达到埋置深度 H2 时，导管内混凝土柱平衡导管外泥浆压力所需的高度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水下混凝土灌注
灌注水下砼的质量控制应符合以下规定：
1）.开始灌注混凝土时，导管下口距孔底的距离宜为300~500㎜：
2）.应保证混凝土的初灌量确保导管下口一次埋入混凝土灌注面以下埋入深度不应少于800㎜；
3）.导管埋入混凝土深度宜为2~6m不得将提出导管混凝土灌注面，并应控制提拔导管的速度，应有专人测量导管埋深及导管内外混凝土灌注面的高差，填写水下混凝土灌注记录；
4）.水下灌注使用的隔水栓，应有良好的隔水性能，并应保证顺利排出，隔水栓宜采用球胆；
5）.灌注水下混凝土应连续施工，混凝土灌注速度宜为每分钟0.6m³~1.0m³每根桩的灌注时间应按初盘混凝土的初凝时间控制对灌注过程中的故障应经理备案；
6）.应控制最后一次混凝土的灌注量，超灌混凝土高度宜为0.8m~1.0m，凿出浮浆后应保证暴露的桩顶混凝土强度达到设计要求。
引自：（DBJ50-156-2012 ）
①导管参数：内径φ250mm。
②首灌料导管安装长度严格按照规范安装，管底端距孔底距离为0.3~0.5m，确保首灌量及埋管深度。
③本工程混凝土灌注采用水下导管法，球胆隔水塞阻水的灌注工艺。
混凝土灌注前导管进行密封试验。
⑤灌注前作好组织协调工作，保证混凝土连续灌注，成孔质量验收合格后应尽快灌注混凝土，首罐混凝土灌注量不小于1.5m3，首灌导管埋深不应小于1.0m。
在灌注过程中，应及时测量混凝土面上升高度，混凝土面测量用2点测量，并准确计算导管埋置深度，从而确定导管拆卸长度。
本工程要求最小埋管深度不小于
2.0m，最大埋管深度不大于5.0m。
每根桩力争在2小时内完成并作好灌注记录。
⑤灌注过程中，由施工员随时测量并详细记录砼灌注量和孔内砼面的高度，导管埋深控制在2.0～5.0m之间。
为确保桩头砼质量，砼最终灌注高度超出设计桩顶0.5m以上。
混凝土必须连续浇注，每根桩的灌注时间按初盘混凝土的初凝时间控制，对灌注过程中应作好灌注记录，对出现的一切故障（意外情况）均应
详细记录，并立即上报，研究处理。
⑥灌注时，按桩基验收规范要求留取试块，砼灌注完成后，经监理验收认可后，该桩灌注制桩完成。
⑦桩顶标高：超出设计桩顶不少于0.5m，测绳测量；
成孔质量：测孔仪检测(由第三方检测)；
成桩质量：低应变检测(由第三方检测)；
承载力：采用静载荷试验法、高应变法(由第三方检测)。
