手绘透视图中的阴影画法

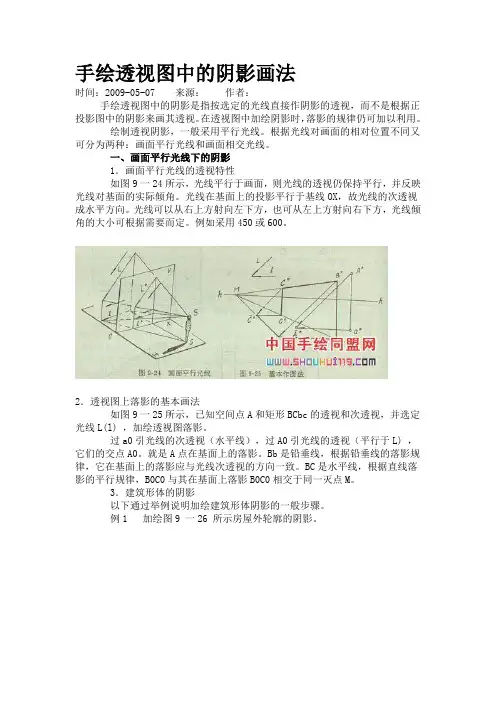

手绘透视图中的阴影画法时间：2009-05-07 来源：作者：手绘透视图中的阴影是指按选定的光线直接作阴影的透视，而不是根据正投影图中的阴影来画其透视。
在透视图中加绘阴影时，落影的规律仍可加以利用。
绘制透视阴影，一般采用平行光线。
根据光线对画面的相对位置不同又可分为两种：画面平行光线和画面相交光线。
一、画面平行光线下的阴影1．画面平行光线的透视特性如图9一24所示，光线平行于画面，则光线的透视仍保持平行，并反映光线对基面的实际倾角。
光线在基面上的投影平行于基线OX，故光线的次透视成水平方向。
光线可以从右上方射向左下方，也可从左上方射向右下方，光线倾角的大小可根据需要而定。
例如采用450或600。
2．透视图上落影的基本画法如图9一25所示，已知空间点A和矩形BCbc的透视和次透视，并选定光线L(l) ，加绘透视图落影。
过a0引光线的次透视（水平线），过A0引光线的透视（平行于L) ，它们的交点A0。
就是A点在基面上的落影。
Bb是铅垂线，根据铅垂线的落影规律，它在基面上的落影应与光线次透视的方向一致。
BC是水平线，根据直线落影的平行规律，B0C0与其在基面上落影B0C0相交于同一灭点M。
3．建筑形体的阴影以下通过举例说明加绘建筑形体阴影的一般步骤。
例1 加绘图9 一26 所示房屋外轮廓的阴影。
解 (l）选定光线的方向，并确定房屋的阴面和阴线。
图示阴线为aABCc和eEF。
(2）判断承影面，分别求各段阴线的落影。
aABCc落影在地面，由基本作图法并根据直线的落影规律可求得各段阴线的落影。
阴线eE在地面上的落影是水平线EI。
过折影点I作铅垂线，自E引光线相交于E，则IE是eE在墙面上的落影。
EF与墙面交于F，连EF是阴线EF在墙面上的落影。
(3）对画面进行适当润饰。
用作图法求出的阴影轮廓是明暗界线分明的，而实际上建筑物表面的光影变化是复杂的，有明暗层次和退晕的渐变，为使形象生动逼，应对图样进行润饰。
润饰的原理和方法已不属于工程制图课程研究的范畴了。
阴影透视教学设计教案
阴影透视教学设计教案教案标题：阴影透视教学设计教案教案目标：1. 了解阴影透视的概念和原理。
2. 掌握阴影透视的基本绘制技巧。
3. 培养学生的观察力和绘画技能。
4. 提高学生对于透视原理的理解和应用能力。
5. 鼓励学生在绘画中展示创造力和想象力。
教学准备：1. 教师准备：白板、黑板、彩色粉笔、绘画纸、铅笔、橡皮擦、彩色铅笔、阴影透视实例图片。
2. 学生准备：铅笔、橡皮擦、彩色铅笔、绘画纸。
教学过程：步骤一：引入阶段1. 教师向学生介绍阴影透视的概念和应用领域，例如建筑设计、绘画等。
2. 教师展示一些阴影透视实例图片，引发学生对于阴影透视的兴趣和好奇心。
步骤二：知识讲解1. 教师向学生详细解释阴影透视的原理和基本概念，包括主光源、阴影、透视点等。
2. 教师通过示意图和实例图片，讲解阴影透视的绘制技巧，如光源的位置、阴影的角度和形状等。
步骤三：技能训练1. 教师指导学生使用铅笔在绘画纸上练习绘制基本的阴影透视图形，例如立方体、圆柱体等。
2. 教师鼓励学生尝试不同的光源位置和角度，绘制出不同形状和大小的阴影。
步骤四：创作实践1. 教师提供一个具体的创作任务，例如绘制一个室内场景或城市街景，要求学生运用所学的阴影透视技巧。
2. 学生使用彩色铅笔在绘画纸上进行创作，并在作品中展示阴影透视的效果。
步骤五：分享和评价1. 学生互相展示自己的创作作品，并分享彼此的观点和感受。
2. 教师对学生的作品进行评价和指导，鼓励学生改进和提高。
教学延伸：1. 学生可以进一步探索不同材质和颜色的阴影透视效果，例如水彩、油画等。
2. 学生可以应用阴影透视技巧进行建筑设计、室内设计等创作活动。
教学评价：1. 教师观察学生在练习和创作中的表现，评价他们对于阴影透视概念和技巧的理解和应用能力。
2. 学生之间互相评价和分享作品，鼓励他们提出建设性的意见和改进建议。
教学反思：1. 教师总结教学过程中的优点和不足，思考如何更好地引导学生理解和应用阴影透视。
阴影透视 透视图中的阴影PPT课件
• 1、水平线的落影
F
1
A
V2
Fx h
a
4B
N
―B
s°
Fy
V3 h
3 b2
E
―N
1
―
D ―E
AJ
14
第14页/共39页
三、直线的落影
V4
• 2、一般位置斜线的落影
F
A
B4
F V2
2
1
N
Fx h
― f2
Fy V1
V3
B
h
2E
b3
1
―N
a
― A
D J
―E
15
第15页/共39页
三、直线的落影
• 结论：画面平行光下，画面相交线的落影仍是画画相交线。其透视有灭点。 • 光平面灭线和承影面灭线的交点是两平面交线（即落影）的灭点。画面平行光下，光平面灭线是过该直线
灭点的光线平行线。
16
第16页/共39页
四、平面图形的阴影
• 1、平面图形的落影，是平面图形边线落影的集合。 • 2、平面的一侧为阴面，另一侧则为阳面。
17
第17页/共39页
四、平面图形的阴影
• 阴阳面的判别
18
第18页/共39页
四、平面图形的阴影
• 3、当平面与光线平行时，落影成直线段，平面的两侧均为阴面。
V3
V3
V2
V2
V2
V3 F1
Fx
C
D
B
A
Fy
V1
2、求作台阶的阴影。
22
第22页/共39页
五、建筑形体阴影作图示例
V3
V2
F1
ቤተ መጻሕፍቲ ባይዱ
画法几何与阴影透视-建筑透视
点的透视与次透视位于同一条铅垂线上，并 通过sa与ox轴的交点ax。
A
A°
V a°
o
S
a
ax
s
x
14
点的透视规律3
A
V A°
B
B° a° o
S
aห้องสมุดไป่ตู้
C° b
C
b° c
s
x c°
A点在画面后方，基 透视在基线的上方
B点在画面上，基透 视在基线上
C点在画面前方，基 透视在基线的下方
点的次透视相对于基线ox的位置，反映空间点相对于画
(5)站点 s：视点 E在基面上的正投 影，相当于人站 的位置。
8
(6)视平线 h-h:过视点的水平面与画面的交线，即过 主点Vc所作的水平线。 (7)主点 s’：视点在画面的正投影，即过视点作画 面所得到的垂足(在平视透视中)。 (8)视距 Ss’：视点 到画面的距离。 (9)视高 Ss：视点到 基面的距离。 (10)视线：即投射线， 过视点与形体上任何 点的连线。
24
• 灭点：画面相交线上无限远点的透视，称为灭点。 • 直线的灭点位置，是平行与该直线的视线与画面的交点。
画面相交线的透视（或延长线），必定通过该直线的灭点。
25
画面相交线的透视特性4
4.直线的透视经过灭点，直线的次透视经过次灭点。次灭点一定在 视平线h-h上。
直线上无穷远点的透视称为直线的灭点。
a1m的交点a°，即为A点的次透视。
18
2.直线的透视
2.1直线的分类 2.2画面相交线的透视特性 2.2画面平行线的透视特性
19
直线的分类-画面相交线
根据直线与画面的相对位置不同，我们将直线分为两类：
画法几何与阴影透视
1.1 绘图工具及用品的使用
正确地使用和维护绘图工具,是提高绘图质量的前提。 1.1.1 图 板
图板一般用胶合板制成,板面平整光滑,左面为导边. 1.1.2 丁字尺
丁字尺由尺头和尺身构成,主要用于来画水平线.
内侧靠紧 图板导边
画水平线
1.1.3 三角板
三角板与丁字尺配合使用。
15°
75°
15°
画垂线 和斜线
画法几何与阴影透视
光线的方向规定为：自立方体左、前、
上方的顶点指向右、后、下方向的顶
Z
Z
点。
六、落影的求解（如右图所示）
V
E
l'
回顾：落影形成的原因是由于光线照 D
到物体上时，光线受到阻档，而使物
l'
体的背光侧以及物体后面其它物体的
阳面不能直接得到光线的照射，而形 X
C
H
成阴暗部分。
首先假设：我们把物体无限制的缩小，
55
（图名）
12 12 30 比例 数量 材 料 图号
制图（姓名）（学名） （校名、班级）
审核
12 23
20 120
(2)装配图标题栏
序号
名称
数量 材 料 备 注
（图名）
比例 质量
共张 （图号）
第张
制图 （姓名）（学名） 审核
（校名、班级）
12
23
20 12 12 18
120
1.2.2 比例
1、比例 比例是图中图形与实物相应要素的线性尺寸之比。
数值必须是实物的实际大小，与图形的比例无关。
8 φ7
16
1：2
8 φ7
12
14
20
美术与设计_阴影透视

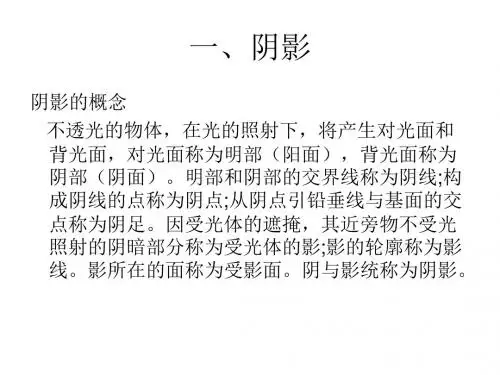

阴影的分类 由于光源的性质不同，阴影可分为两类： 一是日光阴影，一是灯光阴影。
日光阴影的基本画法 日光因为距地球无限远,所以视为平行光线,光足落在地平 线上. 从光源的位置（光点）引直线通过阴点，与从光点的基透 视（光足）引直线通过阴足——阴点的基透视。两直线相 交得影点
一侧光阴影画法 光线保持平行,并反映光线对基面的倾角.因此我们可以直接 过各阴点按 日照角度 做平行光线.过阴足做水平线向左或向右.即可或得影点.
求已知小屋落影.右侧背光,方位角 35,高度角27.
按要求建立光点VR,光足VS
27
35
截得AB两点落影点A’B’
A’B’的影灭点为VS1. 包含AB的光平面灭线即为 AB的灭点与光点的连线.因此,也可以先找到 VS1, 以A-VS1截断B-VR. 也可得到B点.
• 求烟囱在斜面上的落影.
做给出物体的灯光阴影
做直线AB在左侧墙壁的落影. 1 连线光点与A、B
2找到光点在左侧墙壁的光足。 1）从光点在顶面的垂直位 置向左做平行线（即对于左侧墙壁的垂直线）2）遇到墙 壁后向下做垂直线。3）与从光源出发的向左侧的平行线 相交。a、B分别相连。得到落影A’B’
光平面
灯光阴影做法: 确定影点基本方法与日光阴影一样. 即:两线一点法: 1 光点与阴点(要求落影的点,如直线的顶端)连线; 2 光足(光点在受影面上的垂直投影)与 阴足(阴点在受影面上的垂直投影点)连线; 3 两线交于落影面一点. 该点即为所求的落影点. 重点: 不同的落影面,如何确定光足VS(即影消点)
• 求得广告牌在地面上的 落影
侧逆光各类直线影灭点示意图. 包含某直线的光 平面灭线,为直线的灭点与光点的连线.
• 如直线为原线,没有灭点. 则为过 光点所引的直线平行线.
(精选)画法几何与阴影透视
9
平面的影子
10
1.4 平面 一、平面图形的阴影
• 平面图形阴影的形成——平面图形的影子的影线，是平面图形边线的
影子。
L
平面是不透明的，在光线的照射下，平面多边形迎光的一面为阳面，
背光的一面为阴面，故多边形各边均为阴线；求平面多边形的落影也就是
c0 a0
作图步骤：
一. 求A、B、C三点的落影 三点均落在H面上
二.连接各点的落影，则三 角形a0b0c0即为所求
三.H面投影各顶点的顺序与
b0
落影的顺序不同，平面的H 面投影为阴面投影
而平面的V面投影为阳面
投影
19
［例］已知四边形例A7B求C四D的边投形影的，阴求影它的阴影
作图步骤：
一. 求A、B两点的落影
d’ b’c’
落在所垂直的H面上为45°方向，落 在所平行的V面上为铅垂方向（A点 影和其自身重合）
二.作正垂线BC的落影
全部落在所垂直的V面上，为45°方 向
三.作侧垂线CD的落影
全部落在所平行的V面上为侧垂方向
四.作铅垂线DE的落影
与AB线作图相同
五.在影线的可见范围内涂色
45
根据特殊位置平面有积聚性的投影直接判别
16
• （3）判别一般位置平面的阴阳面 • 根据两个投影及平面影子顶点的旋转顺序来进行判别。 • 初步判别：平面的两个投影各顶点旋转顺序一致，则同是
阴面或同是阳面；反之，则一阴一阳。 • 进一步判别：平面影子的顶点与平面投影的顶点旋转顺序
一致的为阳面，不一致的为阴面。
求多边形各边的落影。
