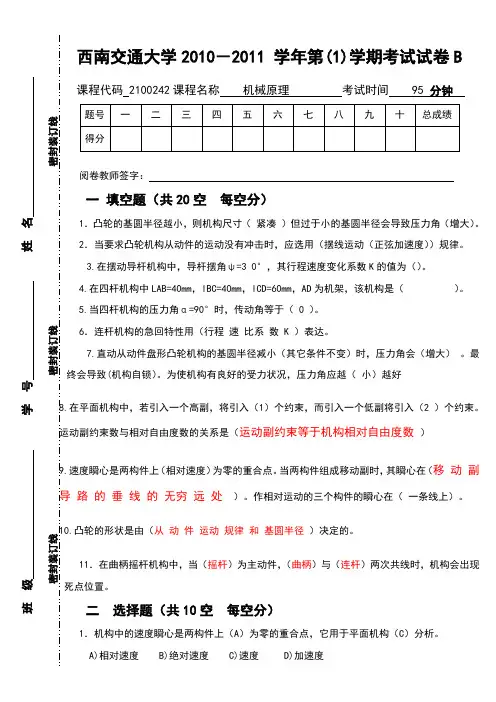

西南交大2010-11机械原理期中试题解答

《机械原理》期末考试试题及答案

一、是非题，判断下列各题,对的画“√”，错的画“×”（每题2分，共10分） 1、Ⅱ级机构的自由度不能大于2； 2、铰链四杆机构中，若存在曲柄，其曲柄一定是最短杆。 3、当凸轮机构的压力角过大时，机构易出现自锁现象。 4、国产标准斜齿圆柱齿轮的端面齿顶高等于法面齿顶高； 5、棘轮机构和槽轮机构都是间歇运动机构。二、单项选择题（每小题2分，共10分） 1、在铰链四杆机构中，取（）杆作为机架，则可得到双摇杆机构。 A ．最短杆； B ．最短杆的对边； C ．最长杆； D ．连杆 2、下列为空间齿轮机构的是（）机构。 A ．圆锥齿轮； B ．人字齿轮； C ．平行轴斜齿圆柱齿轮； D ．直齿圆柱齿轮 3、表征蜗杆传动的参数和几何尺寸关系的平面应为（）。 A ．轴面； B ．端面； C ．中间平面； D ．法面 4、在机构中原动件数目（）机构自由度时，该机构具有确定的运动。 A ．小于； B ．等于； C ．大于； D ．大于等于 5、作连续往复移动的构件，在行程的两端极限位置处，其运动状态必定是（）。 A ．0=v ，0=a ； B ．0≠v ，0=a ； C ．0=v ，0≠a ； D ．0≠v ，0≠a 。三、填空题（每小题2分，共10分） 1、为使凸轮机构结构紧凑，应选择较小的基圆半径，但会导致压力角_______ 。 2、构件是________的单元，而零件是制造的单元。 3、在摆动导杆机构中，导杆摆角 30ψ=，其行程速度变化系数K 的值为_______。 4、在周转轮系中，兼有_______的齿轮称为行星轮。 5、平面定轴轮系传动比的大小等于_______ 。四、分析简答题（40分） 1、（10分）计算图示机构的自由度。确定机构所含杆组的数目和级别，并判定机构的级别。机构中的原动件如图所示。 B A C 4 F E D H G ω

西南交通大学机械原理试题

西南交通大学机械原理试题西南交通大学2003年硕士研究生招生入学考试机械原理试题考试时间：2003年1月考生请注意： 1．本试题共七题，共3页，考生请认真检查； 2．答题时，直接将答题内容写在指定的答卷纸上。一、（16分）计算图示平面机构的自由度，如果有复合铰链、局部自由度和虚约束请予以指出。 (a) (b)

二、（24分）渐开线直齿圆柱齿轮传动,齿轮的基本参数如下表所示 1．推证其瞬时传动比为1 2 12z z i ，其中12,z z 分别为齿轮2，1的齿数； 2．说明这对齿轮是否存在根切现象？ 3．这对齿轮的标准中心距和正确安装中心距分别是多少？ 4．分析是否可以通过增大这对齿轮传动的模数来提高其重合度。三、（15分）图示机构，图中比例尺为 m mm /002.0，构件2为运动输入构件，构件7为运动输出构件。 1．说出机构中所含基本机构的名称，并说明各个基本机构是由哪些构件组成的； 2．分析该机构运动变换的功能，即：能将原动件2的什么样的运动转变为构件7什么样的运动输出； 3．设计另外一个机构，实现与图示机构相同的运动变换功能，并画出所设计机构的示意图。四、（27分）如图所示， 1．设计一个机构能够实现当滑块A 在力P 的作用下向右运动时，滑块B 能够克服作用于其上的工作阻力Q 向上运动； 2．分析当滑块A 在任意位置时，以力P 为主

动力，所设计机构各个运动副反力的方向（不考虑重力、惯性力等，并设所有移动副、螺旋副、高副的摩擦角均为V ?，所有转动副的摩擦圆半径为V ρ）； 3．分析在以力P 为主动力时，所设计机构的自锁条件。五、（27 分）图示轮系中，已知各齿轮的齿数 ,17 ,40 ,17321===z z z 60 ,80'44==z z ,505=z 60 ,1,65,557'66'5====z z z z min 300031r n n ==，转向如图所示。 1．试确定出蜗轮7的转速和转向； 2．若齿轮5，4’，5’，6 均为标准渐开线直齿圆柱齿轮，模数为3mm, 且为标注安装。问图中轴心线Ⅱ、Ⅳ之间的距离h 应为多少？ 3．设轮系中所有齿轮的质心与其几何中心（也就是转动轴心）重合，齿轮1及其转动轴上零件对轴Ⅰ的转动惯量212.0kgm J =, 齿轮2及其转动轴上零件对轴Ⅱ的转动惯量228.0kgm J =，齿轮3及其转动轴上零件对轴Ⅲ的转动惯量2305.0kgm J =，齿轮4-4’ 及其转动轴上零件对轴Ⅱ的转动惯量246.0kgm J =, 齿轮5-5’的质量为20kg ，齿轮5-5’ 及其转动轴上零件对轴Ⅳ转动惯量

西南交通大学机械原理2006-2007 学年第(一)学期考试试卷(A) 及答案

西南交通大学2006－2007学年第(一)学期考试试卷（A ）课程代码 2023500 课程名称机械原理考试时间 120 分钟（开卷）题号一二三四五六七八九十总成绩得分阅卷教师签字：一、（12分）计算图示平面机构的自由度，如果有复合铰链、局部自由度和虚约束请予以指出, 并画出机构的拓扑图。二、（18分）图示平底直动从动件盘形机构。 1、确定机构的压力角α； 2、确定在图示位置时构件1和构件2之间的速度瞬心12P ; 3、如果从动件的行程为h ，凸轮推程运动角为 0δ，从动件推程的运动规律为五次多项式运动规律，凸轮的基圆半径为0r 。试写出凸轮推程的轮廓曲线方程。班级学号姓名密封装订线密封装订线密封装订线题二图

三、（20分）直齿圆柱齿轮齿条传动，已知齿轮的分度圆半径mm r 42=，模数mm m 6=，压力角o 20=α，正常齿制。在正确安装的情况下，齿条分度线到齿轮转动中心o 的距离为45mm 。齿轮为主动，并沿逆时针方向转动。 1、确定齿轮的齿数z ； 2、判断齿轮是否发生根切； 3、自选作图比例，画出啮合图，并在图上标出节点P ，齿轮节圆'r ，啮合角'α和实际啮合线 B 1B 2。四、（20分）题四图所示轮系，已知20321===z z z ，3943'==z z 。 1、当电机M 的转速s rad M /100=ω、转向如图所示时，试确定齿轮4转速的大小和方向； 2、如果取构件H 为等效构件，电动机M 的等效驱动力矩)(51000Nm M H edH ω?=，等效阻力矩可近似为常数)(250Nm M erH =，等效转动惯量也近似为常数25kgm J eH =。求构件H 从起动到s rad M /100=ω所需要的时间t ； 3、如果再取齿轮4为等效构件，并以4e J 表示系统的等效转动惯量，以4e M 表示等效力矩。试说明eH J 与4e J 、eH M 与4e M 之间的关系。

机械原理-期中考试题-答案

湖州师范学院2012 — 2013学年第二学期《机械原理》期中考试试卷适用班级考试时间100 分钟学院班级学号姓名成绩一、填空（每空 1分，共10分） 1、在转子平衡问题中，偏心质量产生的惯性力可以用质径积相对地表示。 2、平面连杆机构中，同一位置的传动角与压力角之和等于90度。 3、一个曲柄摇杆机构，极位夹角等于36o，则行程速比系数等于 1.5 。 4、刚性转子的动平衡的条件是∑F=0，∑M=0 。 5、曲柄摇杆机构出现死点，是以摇杆作主动件，此时机构的传动角等于零。 6、机器产生速度波动的类型有周期性和非周期性两种。 7、在曲柄摇杆机构中，如果将最短杆作为机架，则与机架相连的两杆都可以作整周回转运动，即得到双曲柄机构。 8、三个彼此作平面运动的构件共有三个速度瞬心，且位于同一直线上。

二、选择题（每题1分，共10分） 1、在设计铰链四杆机构时，应使最小传动角γmin＿B＿。 A．尽可能小一些B．尽可能大一些C．为0° D．45° 2、机器运转出现周期性速度波动的原因是＿C＿＿。 A．机器中存在往复运动构件，惯性力难以平衡； B．机器中各回转构件的质量分布不均匀； C．在等效转动惯量为常数时，各瞬时驱动功率和阻抗功率不相等，但其平均值相等，且有公共周期； D．机器中各运动副的位置布置不合理。 3、有一四杆机构，其行程速比系数K=1，该机构＿A＿急回作用。 A．没有；B．有；C．不一定有 4、机构具有确定运动的条件是＿B＿。 A．机构的自由度大于零； B．机构的自由度大于零且自由度数等于原动件数； C．机构的自由度大于零且自由度数大于原动件数； D．前面的答案都不对 5、采用飞轮进行机器运转速度波动的调节，它可调节＿B＿速度波动。 A．非周期性；B．周期性； C．周期性与非周期性；D．前面的答案都不对 6、从平衡条件可知，静平衡转子＿B＿动平衡的。 A．一定是；B．不一定是；C．一定不是 7、若两刚体都是运动的，则其速度瞬心称为 C 。

西南交大《机械原理》习题解

机械原理习题解答例4-1 绘制图4-2所示液压泵机构的机构运动简图。解：该机构由机架1、原动件2和从动件3、4组成，共4个构件，属于平面四杆机构。机构中构件1、2，构件2、3，构件4、1之间的相对运动为转动，即两构件间形成转动副，转动副中心分别位于A 、B 、C 点处；构件3、4之间的相对运动为移动，即两构件间形成移动副，移动副导路方向与构件3的中心线平行。构件1的运动尺寸为A 、C 两点间距离，构件2的运动尺寸为A 、B 两点之间的距离，构件3从B 点出发，沿移动副导路方向与构件4在C 点形成移动副，构件4同时又在C 点与构件1形成转动副。选择与各构件运动平面平行的平面作为绘制机构运动简图的视图平面。选择比例尺l μ=0.001m/mm ，分别量出各构件的运动尺寸，绘出机构运动简图，并标明原动件及其转动方向，如图4-2所示。例4-2 绘制图4-3所示简易冲床的机构运动简图。解：图示机构中已标明原动件，构件6为机架，其余构件为从动件。需要注意的是，在区分构件时应正确判断图中各构件都包括哪些部分，例如：构件3就包括两部分，如图所示。该机构中构件1与机架以转动副连接，转动副中心位于固定轴的几何中心A 点处；构件2除与构件1形成回转中心位于C 点的转动副外，又与构件3形成移动副，移动副导路沿BC 方向；构件3也绕固定轴上一点B 转动，即构件3与机架形成的转动副位于B 点，同时图4-3 简易冲床机构l μ=0.001m/mm

构件3与构件2形成移动副，又与构件4形成中心位于D 点的转动副；构件4与构件5形成中心位于E 点的转动副；构件5与机架6形成沿垂直方向的移动副。该机构属于平面机构，因此选择与各构件运动平面平行的平面作为绘制机构运动简图的视图平面。选择比例尺l μ=0.001m/mm ，量出各构件的运动尺寸，绘出机构运动简图，并标明原动件及其转动方向，如图4-3所示。 4-3 题4-３图为外科手术用剪刀。其中弹簧的作用是保持剪刀口张开，并且便于医生单手操作。忽略弹簧，并以构件1为机架，分析机构的工作原理，画出机构的示意图，写出机构的关联矩阵和邻接矩阵，并说明机构的类型。解：若以构件1为机架，则该手术用剪刀由机架１、原动件２、从动件３、４组成，共４个构件。属于平面四杆机构。当用手握住剪刀，即构件１(固定钳口)不动时，驱动构件２，使构件２绕构件１转动的同时，通过构件３带动构件４(活动钳口)也沿构件１(固定钳口)上下移动，从而使剪刀的刀口张开或闭合。其机构示意图和机构拓扑图如上图所示。其关联矩阵为：邻接矩阵为： 11 011000111 0014 32 1 4321 v v v v e e e e L M =； 0 1 1 1010 010110104 321 4321v v v v v v v v A M =；例4-4 计算图4-13所示压榨机机构的自由度。题4-３图 4 e 2 e 1e 4 v 3 v 1 v 2 v 3 e 机构的拓扑图 1

机械原理-期中考试题-答案

湖州师范学院 2012 — 2013学年第二学期《机械原理》期中考试试卷适用班级考试时间 100 分钟学院班级学号姓名成绩一、填空（每空1分，共10分） 1、在转子平衡问题中，偏心质量产生的惯性力可以用质径积相对地表示。 2、平面连杆机构中，同一位置的传动角与压力角之和等于 90度。 3、一个曲柄摇杆机构，极位夹角等于36o，则行程速比系数等于 1.5 。 4、刚性转子的动平衡的条件是 ∑F=0，∑M=0 。 5、曲柄摇杆机构出现死点，是以摇杆作主动件，此时机构的传动角等于零。 6、机器产生速度波动的类型有周期性和非周期性两种。 7、在曲柄摇杆机构中，如果将最短杆作为机架，则与机架相连的两杆都可以作整周回转运动，即得到双曲柄机构。 8、三个彼此作平面运动的构件共有三个速度瞬心，且位于同一直线上。二、选择题（每题1分，共10分） 1、在设计铰链四杆机构时，应使最小传动角γmin ＿B ＿。 A ．尽可能小一些 B ．尽可能大一些 C ．为0° D ．45° 2、机器运转出现周期性速度波动的原因是＿C ＿＿。 A ．机器中存在往复运动构件，惯性力难以平衡；

B．机器中各回转构件的质量分布不均匀； C．在等效转动惯量为常数时，各瞬时驱动功率和阻抗功率不相等，但其平均值相等，且有公共周期； D．机器中各运动副的位置布置不合理。 3、有一四杆机构，其行程速比系数K=1，该机构＿A＿急回作用。 A．没有；B．有；C．不一定有 4、机构具有确定运动的条件是＿B＿。 A．机构的自由度大于零； B．机构的自由度大于零且自由度数等于原动件数； C．机构的自由度大于零且自由度数大于原动件数； D．前面的答案都不对 5、采用飞轮进行机器运转速度波动的调节，它可调节＿B＿速度波动。 A．非周期性；B．周期性； C．周期性与非周期性；D．前面的答案都不对 6、从平衡条件可知，静平衡转子＿B＿动平衡的。 A．一定是；B．不一定是；C．一定不是 7、若两刚体都是运动的，则其速度瞬心称为 C 。 A . 牵连瞬心； B . 绝对瞬心； C . 相对瞬心 8、机械自锁的效率条件是 C A. 效率为无穷大 B. 效率大于等于1 C. 效率小于零 9、曲柄滑块机构通过 B 可演化成偏心轮机构 A.改变构件相对尺寸 B.改变运动副尺寸 C.改变构件形状 10、回转构件经过静平衡后可使机构的＿A＿＿代数和为零。 A．离心惯性力；B．离心惯性力偶；C．轴向力

西南交通大学2012年机械原理考研真题(完整版)

西南交通大学2012年机械原理考研真题（完整版）一、（20分）如题一图所示机构， 1．分别计算下图机构的自由度，如果有复合铰链、局部自由度和虚约束请予以指出, 二、（20分）如下图所示自由度为2机构，构件1与构件2形成高副。构件4和6为主动件。 1、对机构进行高副低代，画出机构的机构等效低代图示。 2、判断机构的级别，并拆分杆组。 3、在图中标出瞬心P46 三、（30分）图三机构为一个连杆机构的示意图，构件1为原动件，以转速ω1匀速转动，已知班级学号姓名密封装订线密封装订线密封装订线

l AD =80mm,l AB =l BC =l CD =120mm,l DE =240mm.试判断： 1、构件中有几个曲柄，并说明分析判断根据； 2、画出图示机构的极位夹角，并求出行程速比系数K 的值。 3、若预使CD 的摆角变大，在四杆机构各杆长度不变的情况下，以DE 的距离调整来实现预期目的，试分析DE 是增大还是减小？说明分析判断依据。极位夹角将如何变化？试说明分析依据。四、（20分）现有两个完全相同的渐开线正常圆柱直齿轮组成的外啮合传动，已知齿数15=z ，分度圆压力角 20=α，模数mm m 5.5=，正确安装中心距为mm a 85'=。 1．试确定齿轮的节圆半径'r 和啮合角'α； 2．试确定齿轮变位系数x ，并说明齿轮是否存在根切现象？ 3．如果齿轮传动的中心距有所增大，问齿轮传动的传动比是否会发生变化？重合度是增大了，还是减小了？请说明分析的依据。 4、自选比例作图，求重合度并分析是否可以连续传动。

五、（25分）题右图所示轮系，电机的转向如图中所示，转速s rad /951=ω，301=z ，202=z ， 703=z ，26'2=z ，904=z ，卷筒速ω3=185rad/s ，305=z ，806=z 。 1．若以电机主轴为等效构件，系统的等效转动惯量为Je 1，等效转矩为Me 1，试求若以卷筒为等效构件，系统的等效转动惯量Je 3和等效转矩Me 3。 2．求齿数Z 4’ 六、（20分）图示为一凸轮机构，偏心距=10mm 。圆盘的半径R=20mm ，滚子半径=5mm ，A 为凸轮转动中心，试求： 1、从图示位置凸轮转过60°后机构的位移S ，压力角α，速度v ， 2、如果机构的最大压力角max α大于机构的许用压力角][α。试提出改进机构设计的两项措施，并说明依据。 3、当滚子半径趋近∞（无穷大）时，即变成平底传动件，机构从动件的运动轨迹是否发生变化？为什么？

机械原理期末考试试卷及答案

机械原理试卷一、填空及选择题（每空1分，共20分） 1．机器的制造单元是______，运动单元是__________；机构具有确定运动的条件是其自由度数等于_________数。 2．曲柄摇杆机构有死点位置时，__________是主动件，此时_______与__________共线。 3．一对渐开线标准直齿圆柱齿轮正确啮合的条件是_____________。 4．斜齿轮的模数和压力角在__________（法面、端面、轴面）内取标准值；锥齿轮当量齿数Z V=______________。 5．蜗杆机构传动的主动件是__________（蜗杆、蜗轮、蜗杆蜗轮皆可）。 6．移动副中驱动力作用于______内将发生自锁；传动副中驱动力为一单力且作用于_______内将发生自锁。 7．质量分布在同一平面内的回转体，经静平衡后_______________（一定、不一定、一定不）满足动平衡，经动平衡后___________（一定、不一定、一定不）满足静平衡；质量分布于不同平回转面内的回转体，经静平衡后____________（一定、不一定、一定不）满足动平衡，经动平衡后____________（一定、不一定、一定不）满足静平衡。 8．机器周期性速度波动的调节方法一般是加装________________，非周期性速度波动调节方法是除机器本身有自调性的外一般加装____________。 9. 说出两种变回转运动为直线运动的机构：______，_______。 1.零件、构件、原动件-------------------------------------------------------------------3分 2.摇杆连杆从动曲柄----------------------------------------------------------------3分 3.模数相等，压力角相等----------------------------------------------------------------1分 4.法面Z / cosδ------------------------------------------------------------------------1分 5.蜗杆蜗轮皆可----------------------------------------------------------------------------1分 6.摩擦角摩擦圆------------------------------------------------------------------------2分 7.一定一定不一定一定----------------------------------------------------------1分 8.飞轮调速器----------------------------------------------------------------------------2分

西南交大第三学期机械原理B主观题作业

机械原理B主观题作业二、主观题(共7道小题) 3. 齿轮的定传动比传动条件是什么？答：不论两齿廓在何位置接触，过接触点所作的齿廓公法线必须与两齿轮的连心线相交于一固定点。 4. 计算图7－2所示大减速比减速器的传动比。答：将轮系分为两个周转轮系 ①齿轮A、B、E和系杆C组成的行星轮系； ②齿轮A、E、F、G和系杆C组成的差动轮系。因为，所以将代入上式，最后得 5. 图7－4中，，为轮系的输入运动，C为轮系的运动输出构件。已知确定转速的大小和转向。

答：该轮系是由定轴轮系（１-２）和周转轮系（2-3-4-4’-5）组成的混合轮系。对定轴轮系（１-２），有即对周转轮系（2-3-4-4’-5），有将，，代入上式，最后得，其中“-”表示齿轮5的转向与相同，方向“↓”，如下图所示。

6. 在图8－3中凸轮为半径为R的圆盘，凸轮为主动件。（1）写出机构的压力角α与凸轮从图示位置转过的角度δ之间的关系；（2）讨论如果a ≥[a]，应采用什么改进设计的措施？答：（1）当凸轮转动任意角时，其压力角a如下图所示。由图中几何关系有所以机构的压力角 a与凸轮转角之间的关系为（2）如果，则应减小偏距e，增大圆盘半径R和滚子半径r r。

（3） 7. 机械系统的等效驱动力矩和等效阻力矩的变化如图9-2所示。等效构件的平均角速度为。求该系统的最大盈亏功。答：由下图中的几何关系可以求出各个盈、亏功的值如下其中“+”表示盈功，“—”表示亏功。画出示功图，如下图(b)，先画出一条水平线，从点a开始，盈功向上画,亏功向下画。示功图中的最低点对应，最高点对应。图 (b)可以看出，点b最高，则在该点系统的角速度最大；点c最低，系统的角速度最小。则的积分下限和上限应为下图(a)中的点b和点c。

西南交通大学机械原理B基础作业及答案

机械原理B线下作业第一次作业一、判断题(判断正误，共2道小题) 1. 机构是具有确定运动的运动链正确答案：说法正确 2. 平面四杆机构的曲柄存在条件为最长杆与最短杆的杆长之和不大于其余两杆长之和正确答案：说法错误二、主观题(共7道小题) 3. 齿轮的定传动比传动条件是什么？答：不论两齿廓在何位置接触，过接触点所作的齿廓公法线必须与两齿轮的连心线相交于一固定点。 4. 计算图7－2所示大减速比减速器的传动比。答：将轮系分为两个周转轮系 ①齿轮A、B、E和系杆C组成的行星轮系；②齿轮A、E、F、G和系杆C组成的差动轮系。因为，所以将代入上式，最后得 5. 图7－4中，，为轮系的输入运动，C为轮系的运动输出构件。已知确定转速的大小和转向。答：该轮系是由定轴轮系（１-２）和周转轮系（2-3-4-4’-5）组成的混合轮系。

对定轴轮系（１-２），有即对周转轮系（2-3-4-4’-5），有将，，代入上式，最后得，其中“-”表示齿轮5的转向与相同，方向“↓”，如下图所示。 6. 在图8－3中凸轮为半径为R的圆盘，凸轮为主动件。（1）写出机构的压力角α与凸轮从图示位置转过的角度δ之间的关系；（2）讨论如果a ≥[a]，应采用什么改进设计的措施？答：当凸轮转动任意角时，其压力角a如下图所示。由图中几何关系有所以机构的压力角 a与凸轮转角之间的关系为（1）如果，则应减小偏距e，增大圆盘半径R和滚子半径r r。

（2） 7. 机械系统的等效驱动力矩和等效阻力矩的变化如图9-2所示。等效构件的平均角速度为。求该系统的最大盈亏功。答：由下图中的几何关系可以求出各个盈、亏功的值如下其中“+”表示盈功，“—”表示亏功。画出示功图，如下图(b)，先画出一条水平线，从点a开始，盈功向上画,亏功向下画。示功图中的最低点对应，最高点对应。图 (b)可以看出，点b最高，则在该点系统的角速度最大；点c最低，系统的角速度最小。则的积分下限和上限应为下图(a)中的点b和点c。 8. 在下列情况下选择机构的传动方案

2020机械原理考期中考试试题(机械)(20200408113218)

班级学号姓名一、(15分)图示为一个油泵机构，试画出机构的运动简图和机构拓扑图，并写出该机构的邻接矩阵。图示比例为mm m l 002.0二、（14分） 1.计算图（a ）(b)所示机构的自由度，若有复合铰链、局部自由度和虚约束，请予以指出。 2.对图（a ）进行高副低代，画出其低副运动等效机构。

（a）(b) 三、（16分）图示连杆机构，已知各固定铰链点的位置、各构件的杆长和原动件1的运动。 1.拆出机构中所含的基本杆组，并确定机构的级别； 2.现要用直角坐标解析法求解构件4、5之间的相对运动。试按照求解顺序写出机构位置分析的运动方程式，并说明如何求解两构件之间的相对速度和相对加速度；

四、（15分）现要设计一个清洁用工具，将扫入簸箕中的垃圾倒进垃圾箱中，如图所示。图示比例为mm m l 004.0。1.选择机构的类型； 2.用图解法确定机构中各个构件的杆长及固定铰链点的位置； 3.说明如何用位移矩阵法得到机构的设计方程和如何得出各个构件杆长。五、（20分）图示机构，构件 AB 匀速转动，已知 mm a 120，mm b 600，mm e 120。滑块从其左极限位置运动到其右极限位置为其工作行程，而从其

右极限位置运动到其左极限位置为空回行程。（1）连架杆AB 是否为曲柄？（2）机构是否具有急回作用，行程速比系数K 是多少？（3）确定构件AB 的正确转向；（4）若将机构改变为尖底直动从动件盘形凸轮机构，并且保证机构的行程速比系数K 、滑块的行程H 不发生变化，凸轮的转向与构件AB 的转向相同。 ①问凸轮的推程运动角 0和回程运动角'0应为多少？②若已经确定出从动件的运动规律 )(s ，基圆半径 0r ，试写出凸轮廓线的方程式；六、（10分）图示连杆机构，构件1为主动件，角速度为 s rad /501图示比例为mm m l 001.0。试利用速度瞬心法求图示位置时构件 4的速度和构件5的角速度。

机械原理期末模拟试题答案

机械原理课程期末模拟试题三、 m in /8001r n =解：1 齿轮1

齿轮2’，3，4和H 构成周转轮系；（2分） 2 定轴轮系的传动比： 21 22112-=-== Z Z n n i （2分） 3 周转轮系的传动比：在转化机构中两中心轮的传动比为： ()330 90124324314242-=-=-=-=--= ''''Z Z Z Z Z Z n n n n i H H H （6分）由于n 4＝0，所以有： 8422121-=?-=='H H i i i （2分） 4 齿轮6的转速： min /100880011r i n n H H -=-== （2分） 25.15 6 6556===Z Z n n i （2分） min /8056 5656r i n i n n H === （2分）齿轮6的转向如图所示（2分）四、图示为某机械系统的等效驱动力矩d M 对转角φ的变化曲线，等效阻力矩r M 为常数。各块面积为m N S .801=，m N S m N S m N S .70,.110,.140432=== ，m N S .505=，m N S .306= ，平均转速 min /600r n =，希望机械的速度波动控制在最大转速m in /610max r n =和最小转速m in /592min r n =之间，求飞轮的转动惯量F J （δ π2 2max 900 n W J F ?=，其余构件的转动惯量忽略不计）。解：根据阻力矩和驱动力矩的作用绘制系统动能变化曲线，（5）找到最大、最小动能点； (2) 求最大盈亏功 Nm S E E W 1402min max max ==-=? (4) 运动不均匀系数： n n n min max -= δ (3) 03.0600 592 610=-= (2)

西南交通大学机械原理2003—2004 学年(1)学期考试试卷及答案

西南交通大学2003—2004学年（1）学期考试试卷课程名称机械原理（A ）成绩班级学号姓名一、（10分）图示为一个连杆机构的示意图，已知,30mm l AB =mm l BC 50=，mm l CD 70=,mm l AD 85=主动构件1以1ω匀速单向转动，机构的运动输出构件为滑块F 。 1．说明其中的四杆机构ABCD 是否为曲柄摇杆机构； 2．检验机构是否有急回作用； 3．如果已知机构中所有构件的杆长和所有固定铰链点的坐标。现要确定构件5的运动，试按求解顺序写出求解的位置方程，并说明如何求解速度和加速度；二、（16分）图示为一对标准渐开线正常直齿圆柱齿轮传动的啮合图(a)，已知齿轮传动的模数mm m 5=，压力角o 20=α，两个齿轮的齿数相同，且为标准安装，齿轮1为主动轮。 1．标出齿轮1的转向、齿轮1的节圆半径'1r 和齿轮传动的啮合角'α； 2．如果当齿轮齿顶圆恰好彼此通过对方的极限啮合点时，齿轮传动的重合度为1.7378，试确定这对齿轮传动的齿数； (b)

3．齿轮是否发生根切，为什么？ 4．指出这对齿轮传动的主要缺点和存在的问题； 5．如果取齿轮1为运动等效构件，其运动为周期性速度波动，等效阻动力矩r M 在一个运动周期中2л的变化如图（b ）所示，等效驱力矩d M 为常数，齿轮1的平均角速度min 620r ，系统许用运转不均匀系数01.0=δ。试求安装在齿轮1轴上的飞轮的转动惯量F J （不计其余构件的转动惯量）。三、（12分）图示双滑块机构。 1．确定出构件2与机架4之间的速度瞬心 P 24。 2．机构的受力和运动情况如图所示，机构出现死点位置时，角度α为多少？ 3．设计一个与图示机构结构不同的机构，但可以实现与图示机构相同的运动变换关系（即：将一个构件沿y 方向的移动转变为另一个构件沿x 方向的移动）。请画出您所设计机构的示意图；四、（25分）图示为一个滚子直动从动件盘形凸轮机构，机构的基圆半径为0r ，滚子半径为r r ，偏距为e 。从动件推程的运动规律为等速运动规律，回程的运动规律为等加速等减速运动规律。 1．试根据给出的从动件的位移线图，画出从动件的速度和加速度线图的示意图； 2．判定机构存在什么样的冲击； 3．图中所画出的凸轮的基圆半径0r 是否正确？ 4．写出推程凸轮理论廓线的方程式，并说明如何得到凸轮的实际廓线方程式； 5．标出凸轮廓线上标号为“9”的点对应的凸轮机构的压力角，如果凸轮的压力角α大于许用压力角][α，提出改进设计的措施。

济南大学机械原理期末测试题及答案(1)

2010～2011学年第二学期机械制造及自动化专业机械原理课程期末试卷（答案）专业___________班级___________姓名__________学号___________ 一、是非题(用“Y ”表示正确，“N ”表示错误填在题末的括号中)。 (本大题共10小题，每小题1分，总计10分) 1．机构具有确定相对运动的条件为：其的自由度F >0。 ( n ) 2．构件是机构或机器中独立运动的单元体，也是机械原理研究的对象。 ( y ) 3．在摆动导杆机构中，若取曲柄为原动件时，机构的最小传动角γmin =0o；而取导杆为原动件时，则机构的最小传动角γ min =90o。 ( n ) 4．机构当出现死点时，对运动传递是不利的，因此应设法避免；而在夹具设计时，却需要利用机构的死点性质。 ( y ) 5．当其它条件不变时，凸轮的基圆半径越大，则凸轮机构的压力角就越小，机构传力效果越好。 ( y ) 6．在蜗杆传动中，蜗杆的升角等于蜗轮的螺旋角，且蜗杆与蜗轮的螺旋线旋向相同。 ( y ) 7．渐开线直齿圆锥齿轮的标准参数取在大端上。 ( y ) 8．为了减小飞轮的尺寸，在机器的低速轴上安装飞轮后，可以较好地降低机器的速度波动。 ( n ) 9．机器等效动力学模型中的等效质量(或转动惯量)是一个假想质量(或转动惯量)，它不是原机器中各运动构件的质量(或转动惯量)之和，而是根据动能相等的原则转化后计算得出的。 ( y ) 10．不论刚性回转体上有多少个不平衡质量，也不论它们如何分布，只需要在任意选定两个平面内，分别适当地加平衡质量即可达到动平衡。 ( y ) 二、填空题(将正确的答案填在题中横线上方空格处)。 (本大题共5小题，每空2分，总计10分) 1．速度影像的相似原理只能应用于同一构件上的各点，而不能应用于机构的不同构件上的各点。 2．机械中三角带(即Ｖ带)传动比平型带传动用得更为广泛,从摩擦角度来看，其主要原因是：三角带属槽面摩擦性质，当量摩擦系数较平面摩擦系数大，故传力大。 3．在四杆机构中AB BC CD AD AD ====40406060,,,,为机架，该机构是:曲柄摇杆机构。 4．用作图法绘制直动从动件盘形凸轮廓线时，常采用反转法。即假设凸轮静止不动，从动件作作绕凸轮轴线的反向转动(-ω 1 方向转动)和沿从动件导路方向的往复移动的复合运动。 5．渐开线直齿圆柱齿轮齿廓上任一点的曲率半径等于过该点的法线与基圆的切点至该点

西南交大机械原理期中考试试题(2004)

西南交通大学机械原理期中考试试题机械、车辆2004级使用班级学号姓名一、 (15分)图示为一个泵机构，当壳体1绕固定轴A 转动时，通过与其在点B 连接的构件3带动圆盘2绕固定轴D 转动，从而使液体流动。试画出机构的运动简图和机构拓扑图，并写出该机构的关联矩阵和邻接矩阵。图示比例为mm m l 002.0=μ。二、（14分）图示的凸轮连杆机构，凸轮廓线为以点O 为圆心的圆盘， DE BC //，构件1为原动件，其转动角速度为ω，转向如图所示。 1．机构中，若有复合铰链、局部自由度和虚约束，请予以指出； 2．利用速度瞬心法确定机构在图示位置时构件1与构件3之间的速度瞬心13P ； 3．进行高副低代，并画出该机构的运动等效低副机构。题二图题一图

三、（16分）图示连杆机构，已知各固定铰链点的位置、各构件的杆长和原动件 1的运动，现要用直角坐标解析法求解构件3、7之间的相对运动。试按照求解顺序写出机构位置分析的运动方程式，并说明如何求解两构件之间的相对速度和相对加速度。四、（15分）现要设计一个铰链四杆机构ABCD ，实现图示的将工件移动的三个位置，并且要求固定铰链点 A 、D 安置在图中虚线框之外。 1. 提出并说明机构的设计过程和方法（采用图解法，则必须说明作图步骤，并确定出各个构件的杆长；采用位移矩阵法，则必须说明如何得到机构的设计方程和如何得出各个构件的杆长）； 2. 说明应当检验的条件有哪些。五、（20分）图示机构，(a)为机构的结构图，(b)为机构的运动简图。构件BC 匀速转动，已知mm l AB 40=，mm l BC 80=，mm l CD 90=，mm l AD 100=， mm l EF 120=，构件AE 的长度可以通过旋转螺旋进行调节，调节的范围为 mm mm l AE 10070--=， 120=∠DAE 1. 机构ABCD 是否存在曲柄？机构属于曲柄摇杆机构、双曲柄机构、双摇杆机构中的哪一种机构？ 2. 机构是否具有急回作用，行程速比系数K 是多少？ 3. 滑块F 的最大行程max H 和最小行程min H 是多少？题三图

机械原理期末试卷及答案

合工大机械原理期末试卷一、填空及选择题（每空1分，共20分） 1．机器的制造单元是___________，运动单元是__________；机构具有确定运动的条件是其自由度数等于___________数。 2．曲柄摇杆机构有死点位置时，__________是主动件，此时_______与__________共线。 3．一对渐开线标准直齿圆柱齿轮正确啮合的条件是_____________。 4．斜齿轮的模数和压力角在__________（法面、端面、轴面）内取标准值；锥齿轮当量齿数Z V =______________。 5．蜗杆机构传动的主动件是__________（蜗杆、蜗轮、蜗杆蜗轮皆可）。 6．移动副中驱动力作用于______内将发生自锁；传动副中驱动力为一单力且作用于_______内将发生自锁。 7．质量分布在同一平面内的回转体，经静平衡后_______________（一定、不一定、一定不）满足动平衡，经动平衡后___________（一定、不一定、一定不）满足静平衡；质量分布于不同平回转面内的回转体，经静平衡后____________（一定、不一定、一定不）满足动平衡，经动平衡后____________（一定、不一定、一定不）满足静平衡。 8．机器周期性速度波动的调节方法一般是加装________________，非周期性速度波动调节方法是除机器本身有自调性的外一般加装 ____________。 9．说出两种变回转运动为直线运动的机构：______， _______。二、计算图示机构的自由度（5分） F=3×7－2×10－0＝1 三、如下图所示行程速度变化系数为1 的曲柄摇杆机构，已知曲柄连架杆固定铰链中心处图示机架平面（直线OO’）位置上，并已知摇杆的两个极限位置班级____________________ 学号____________________ 姓名____________________ 教师____________________

西南交大机械原理2006—2007学年试题(2)b

题一图题二图西南交通大学2006－2007学年第(2)学期考试试卷课程代码 2023500 课程名称机械原理考试时间 120 分钟阅卷教师签字：一、（10分）计算题一图所示的自由度，若有复合铰链、局部自由度和虚约束请予以指出。二、（20分）在题二图所示的螺旋千斤顶中，螺杆为单线梯形螺纹，其中径mm d 5.222 =，导程mm l 3=，牙形角 30 =α ，手柄长度mm L 200=，螺旋副的摩擦系数1.0=f 。现要举起 N W 15000=的重物，需要在手柄端部施加多大的作用力？机构的效率为多少？该千斤顶在重物的作用下是否会自锁？班级学号姓名密封装订线密封装订线密封装订线

题四图三、（15分）设计一个曲柄滑块机构，已知滑块的行程 mm H 50=，偏距mm e 20=，行程速比系数5.1=K 。试确定曲柄和连杆的长度。四、（20分）题四图所示凸轮机构。 1．写出机构的名称； 2．在图上标出基圆、凸轮的理论廓线和实际廓线； 3．确定从动件的行程h ； 4．画出当滚子与凸轮在点A 接触时，机构的压力角; 5．确定在图示位置时，凸轮与直动从动件之间的速度瞬心。五、（20分）已知一对标准渐开线直齿圆柱齿轮的传动比为5.112 =i ，标准中心距为mm a 100=，齿轮的模数为mm m 2=。 1. 确定齿轮的齿数； 2. 如果齿轮的安装中心距a a >' ，下列参数：传动比、啮合角、分度圆半径、节圆半径、基圆半径、齿顶间隙、齿侧间隙中哪些发生了变化，哪些不发生变化。六、（15分）在题六图中，括号内为各个齿轮的齿数，构件H 以角速度rad/s 40=H ω转动，转向如图所示。试确定F 转速的大小和转向。题六图
