烟气折算公式
CEMS污染物、颗粒物、流量的计算和折算公式
CEMS污染物、颗粒物、流量的计算和折算公式CEMS污染物、颗粒物、流量的计算和折算公式1、烟气流量的计算公式：-V S= K V﹡-V PQ Sn干=3600﹡F﹡-V S﹡273﹡(B a+P S)﹡(1-X SW)/(273+t S)/101325 Q Sn----标态干基流量，单位Nm3/hF----烟道截面积，单位m2（π﹡r2）-V S----湿态平均流速，单位m/sQ S----工况湿态流量，单位m3/hB a----大气压力，单位PaP S----烟气静压，单位Pa（压力的测量值）X SW----烟气湿度，单位%（湿度的测量值）t S----烟气温度，单位℃（温度的测量值）K V----速度场系数，一般取1.1~1.2-V P----cems测得流速，单位m/s（流量测量值）2、颗粒物的折算计算公式：C S干=C湿/(1-X SW)C Sn干= C S干﹡(273+t S)﹡101325 /273/(B a+P S)C折= C Sn干﹡(21-C O2S)/ (21-C VO2干)C折----折算成实际的污染物排放浓度，单位mg/Nm3C Sn干----标态干基颗粒物，单位mg/Nm3C S干----工况干基颗粒物，单位mg/m3C湿----工况湿基颗粒物，单位mg/m3X SW----烟气湿度，单位%（湿度的测量值）B a----大气压力，单位PaP S----烟气静压，单位Pa（压力的测量值）t S----烟气温度，单位℃（温度的测量值）C O2S----行业内氧气基准值，单位%（火电厂6%，垃圾焚烧11%，钢铁烧结机16%）C VO2干----烟气中含氧量干基体积浓度，单位%（氧气的测量值）3、气态污染物的折算计算公式：（SO2、HCL、HF、NO﹡、CO、）C S干=C湿/(1-X SW)C Sn干= C S干﹡(273+t S)﹡101325 /273/(B a+P S)C折= C Sn干﹡(21-C O2S)/ (21-C VO2干)C折----折算成实际的污染物排放浓度，单位mg/Nm3C Sn干----标态干基污染物，单位mg/Nm3C S干----工况干基污染物，单位mg/m3C湿----工况湿基污染物，单位mg/m3X SW----烟气湿度，单位%（湿度的测量值）B a----大气压力，单位PaP S----烟气静压，单位Pa（压力的测量值）t S----烟气温度，单位℃（温度的测量值）C O2S----行业内氧气基准值，单位%（火电厂6%，垃圾焚烧11%，钢铁烧结机16%）C VO2干----烟气中含氧量干基体积浓度，单位%（氧气的测量值）。
烟气折算公式
烟气折算公式流速Vs = Kv * Vp其中Vs 为折算流速Kv为速度场系数Vp 为测量流速粉尘1 粉尘干基值DustG = Dust / ( 1 – Xsw / 100 )其中DustG 为粉尘干基值Dust 为实测的粉尘浓度值Xsw 为湿度2 粉尘折算DustZ = DustG * Coef其中DustZ 为折算的粉尘浓度值DustG 为粉尘干基值Coef 为折算系数，它的计算方式如下:Coef = 21 / ( 21 - O2 ) / Alphas其中O2 为实测的氧气体积百分比。
Alphas 为过量空气系数(燃煤锅炉小于等于45.5MW折算系数为1.8; 燃煤锅炉大于45.5MW折算系数为1.4; 燃气、燃油锅炉折算系数为1.2)3粉尘排放率DustP = DustG * Qs / 1000000其中DustP 为粉尘排放率Dust 为粉尘干基值Qs 为湿烟气流量，它的计算方式如下：Qs = 3600 * F * Vs其中Qs 为湿烟气流量F 为测量断面面积Vs 为折算流速SO21 SO2干基值SO2G = SO2 / ( 1 – Xsw / 100 )其中SO2G 为SO2干基值SO2 为实测SO2浓度值Xsw 为湿度2 SO2折算SO2Z = SO2G * Coef其中SO2Z 为SO2折算率SO2G 为SO2干基值Coef 为折算系数，具体见粉尘折算3 SO2排放率SO2P = SO2G * Qsn / 1000000其中SO2P 为SO2排放率SO2G 为SO2干基值Qsn 为干烟气流量，它的计算方式如下：Qsn = Qs * 273 / ( 273 + Ts ) * ( Ba + Ps ) / 101325 * ( 1 – Xsw / 100 ) 其中Qs 为湿烟气流量Ts 为实测温度Ba 为大气压力Ps 为烟气压力Xsw 为湿度NO1 NO干基值NOG = NO / ( 1 – Xsw / 100 )其中NOG 为NO干基值NO 为实测NO浓度值Xsw 为湿度2 NO折算NOZ = NOG * Coef其中NOZ 为NO折算率NOG 为NO干基值Coef 为折算系数，具体见粉尘折算3 NO排放率NOP = NOG * Qsn / 1000000其中NOP 为NO排放率NOG 为NO干基值Qsn 为干烟气流量，它的计算方式如下：Qsn = Qs * 273 / ( 273 + Ts ) * ( Ba + Ps ) / 101325 * ( 1 – Xsw / 100 ) 其中Qs 为湿烟气流量Ts 为实测温度Ba 为大气压力Ps 为烟气压力Xsw 为湿度。
CEMS污染物、颗粒物、流量的计算和折算公式
CEMS污染物、颗粒物、流量的计算和折算公式1、烟气流量的计算公式：-V S= K V﹡-V PQ Sn干=3600﹡F﹡-V S﹡273﹡(B a+P S)﹡(1-X SW)/(273+t S)/101325 Q Sn----标态干基流量，单位Nm3/hF----烟道截面积，单位m2（π﹡r2）-V S----湿态平均流速，单位m/sQ S----工况湿态流量，单位m3/hB a----大气压力，单位PaP S----烟气静压，单位Pa（压力的测量值）X SW----烟气湿度，单位%（湿度的测量值）t S----烟气温度，单位℃（温度的测量值）K V----速度场系数，一般取1.1~1.2-V P----cems测得流速，单位m/s（流量测量值）2、颗粒物的折算计算公式：C S干=C湿/(1-X SW)C Sn干= C S干﹡(273+t S)﹡101325 /273/(B a+P S)C折= C Sn干﹡(21-C O2S)/ (21-C VO2干)C折----折算成实际的污染物排放浓度，单位mg/Nm3C Sn干----标态干基颗粒物，单位mg/Nm3C S干----工况干基颗粒物，单位mg/m3C湿----工况湿基颗粒物，单位mg/m3X SW----烟气湿度，单位%（湿度的测量值）B a----大气压力，单位PaP S----烟气静压，单位Pa（压力的测量值）t S----烟气温度，单位℃（温度的测量值）C O2S----行业内氧气基准值，单位%（火电厂6%，垃圾焚烧11%，钢铁烧结机16%）C VO2干----烟气中含氧量干基体积浓度，单位%（氧气的测量值）3、气态污染物的折算计算公式：（SO2、HCL、HF、NO﹡、CO、）C S干=C湿/(1-X SW)C Sn干= C S干﹡(273+t S)﹡101325 /273/(B a+P S)C折= C Sn干﹡(21-C O2S)/ (21-C VO2干)C折----折算成实际的污染物排放浓度，单位mg/Nm3C Sn干----标态干基污染物，单位mg/Nm3C S干----工况干基污染物，单位mg/m3C湿----工况湿基污染物，单位mg/m3X SW----烟气湿度，单位%（湿度的测量值）B a----大气压力，单位PaP S----烟气静压，单位Pa（压力的测量值）t S----烟气温度，单位℃（温度的测量值）C O2S----行业内氧气基准值，单位%（火电厂6%，垃圾焚烧11%，钢铁烧结机16%）C VO2干----烟气中含氧量干基体积浓度，单位%（氧气的测量值）。
烟气公式
烟气转换公式包括：
1、PPM到mg/Nm3
Q1=Q2*64/22.4
Q1表示SO2浓度，单位mg/Nm3
Q2示SO2浓度，单位ppm
2、氧量转换
Q1=Q2*15/（21-O2）
Q1为折算至6%氧量下的SO2浓度
Q2为当前氧量对应的SO2浓度
O2为当前氧量
3．湿态与干态的转换
Q1=Q2/（1-Q3）
Q1为标干态下的SO2浓度
Q2为标湿下的浓度
Q3为湿度
根据以上公式，将CEMS来的数值转换成标干下6%氧量，单位为mg/Nm3的数值，一般来说，不需要考虑湿度和单位
多半不要考虑mg/m3与mg/Nm3的转换公式，因为从CEMS的测量原理来说都不需要考虑这种转换
这种测量事实上就是先测体积比ppm，再转换成的mg/Nm3，也可以问一下CEMS厂家，但这种可能性基本不存在。
若实在要换，就是
如下公式：
Q1=Q2*（273+T）/273（不考虑烟压影响，只考虑温度即可）Q1 mg/Nm3
Q2 mg/m3。

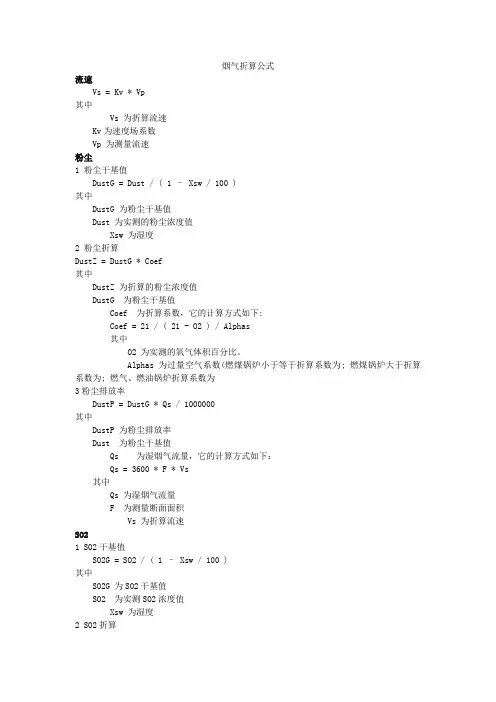

烟气折算公式
烟气折算公式流速Vs = Kv * Vp其中Vs 为折算流速Kv为速度场系数Vp 为测量流速粉尘1 粉尘干基值DustG = Dust / ( 1 – Xsw / 100 )其中DustG 为粉尘干基值Dust 为实测的粉尘浓度值Xsw 为湿度2 粉尘折算DustZ = DustG * Coef其中DustZ 为折算的粉尘浓度值DustG 为粉尘干基值Coef 为折算系数，它的计算方式如下:Coef = 21 / ( 21 - O2 ) / Alphas其中O2 为实测的氧气体积百分比。
Alphas 为过量空气系数(燃煤锅炉小于等于折算系数为; 燃煤锅炉大于折算系数为; 燃气、燃油锅炉折算系数为3粉尘排放率DustP = DustG * Qs / 1000000其中DustP 为粉尘排放率Dust 为粉尘干基值Qs 为湿烟气流量，它的计算方式如下：Qs = 3600 * F * Vs其中Qs 为湿烟气流量F 为测量断面面积Vs 为折算流速SO21 SO2干基值SO2G = SO2 / ( 1 – Xsw / 100 )其中SO2G 为SO2干基值SO2 为实测SO2浓度值Xsw 为湿度2 SO2折算SO2Z = SO2G * Coef其中SO2Z 为 SO2折算率SO2G 为SO2干基值Coef 为折算系数，具体见粉尘折算3 SO2排放率SO2P = SO2G * Qsn / 1000000其中SO2P 为SO2排放率SO2G 为SO2干基值Qsn 为干烟气流量，它的计算方式如下：Qsn = Qs * 273 / ( 273 + Ts ) * ( Ba + Ps ) / 101325 * ( 1 – Xsw / 100 )其中Qs 为湿烟气流量Ts 为实测温度Ba 为大气压力Ps 为烟气压力Xsw 为湿度NO1 NO干基值NOG = NO / ( 1 – Xsw / 100 )其中NOG 为NO干基值NO 为实测NO浓度值Xsw 为湿度2 NO折算NOZ = NOG * Coef其中NOZ 为 NO折算率NOG 为NO干基值Coef 为折算系数，具体见粉尘折算3 NO排放率NOP = NOG * Qsn / 1000000其中NOP 为NO排放率NOG 为NO干基值Qsn 为干烟气流量，它的计算方式如下：Qsn = Qs * 273 / ( 273 + Ts ) * ( Ba + Ps ) / 101325 * ( 1 – Xsw / 100 )其中Qs 为湿烟气流量Ts 为实测温度Ba 为大气压力Ps 为烟气压力Xsw 为湿度。

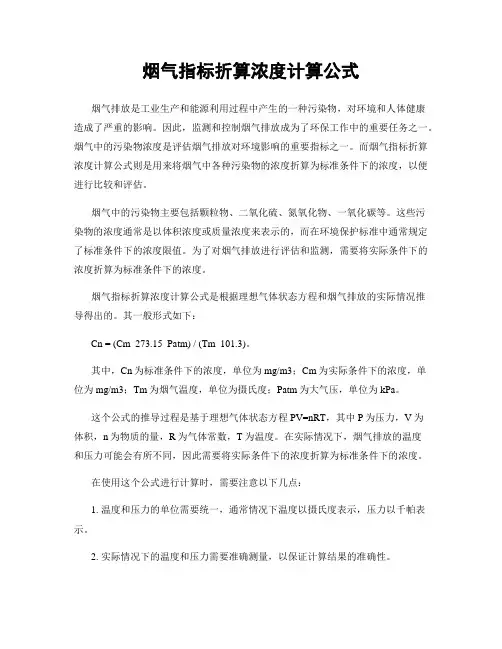

烟气指标折算浓度计算公式
烟气指标折算浓度计算公式烟气排放是工业生产和能源利用过程中产生的一种污染物，对环境和人体健康造成了严重的影响。
因此，监测和控制烟气排放成为了环保工作中的重要任务之一。
烟气中的污染物浓度是评估烟气排放对环境影响的重要指标之一。
而烟气指标折算浓度计算公式则是用来将烟气中各种污染物的浓度折算为标准条件下的浓度，以便进行比较和评估。
烟气中的污染物主要包括颗粒物、二氧化硫、氮氧化物、一氧化碳等。
这些污染物的浓度通常是以体积浓度或质量浓度来表示的，而在环境保护标准中通常规定了标准条件下的浓度限值。
为了对烟气排放进行评估和监测，需要将实际条件下的浓度折算为标准条件下的浓度。
烟气指标折算浓度计算公式是根据理想气体状态方程和烟气排放的实际情况推导得出的。
其一般形式如下：Cn = (Cm 273.15 Patm) / (Tm 101.3)。
其中，Cn为标准条件下的浓度，单位为mg/m3；Cm为实际条件下的浓度，单位为mg/m3；Tm为烟气温度，单位为摄氏度；Patm为大气压，单位为kPa。
这个公式的推导过程是基于理想气体状态方程PV=nRT，其中P为压力，V为体积，n为物质的量，R为气体常数，T为温度。
在实际情况下，烟气排放的温度和压力可能会有所不同，因此需要将实际条件下的浓度折算为标准条件下的浓度。
在使用这个公式进行计算时，需要注意以下几点：1. 温度和压力的单位需要统一，通常情况下温度以摄氏度表示，压力以千帕表示。
2. 实际情况下的温度和压力需要准确测量，以保证计算结果的准确性。
3. 在进行浓度折算时，需要考虑烟气中不同污染物的特性，例如颗粒物的直径大小、密度等因素。
4. 在实际工程中，可能会有其他因素需要考虑，例如烟气中的湿度、氧含量等。
烟气指标折算浓度计算公式的应用范围很广，可以用于工业生产、能源利用等领域的烟气排放监测和评估。
通过将实际条件下的浓度折算为标准条件下的浓度，可以更好地进行烟气排放的比较和评估，为环境保护工作提供科学依据。
烟气折算公式
烟气折算公式之答禄夫天创作流速Vs = Kv * Vp其中Vs 为折算流速Kv为速度场系数Vp 为丈量流速粉尘1 粉尘干基值DustG = Dust / ( 1 – Xsw / 100 )其中DustG 为粉尘干基值Dust 为实测的粉尘浓度值Xsw 为湿度2 粉尘折算DustZ = DustG * Coef其中DustZ 为折算的粉尘浓度值DustG 为粉尘干基值Coef 为折算系数,它的计算方式如下:Coef = 21 / ( 21 - O2 ) / Alphas其中O2 为实测的氧气体积百分比.Alphas 为过量空气系数(燃煤锅炉小于即是45.5MW 折算系数为 1.8; 燃煤锅炉年夜于45.5MW折算系数为 1.4; 燃气、燃油锅炉折算系数为1.2)3粉尘排放率DustP = DustG * Qs / 1000000其中DustP 为粉尘排放率Dust 为粉尘干基值Qs 为湿烟气流量,它的计算方式如下：Qs = 3600 * F * Vs其中Qs 为湿烟气流量F 为丈量断面面积Vs 为折算流速SO21 SO2干基值SO2G = SO2 / ( 1 – Xsw / 100 )其中SO2G 为SO2干基值SO2 为实测SO2浓度值Xsw 为湿度2 SO2折算SO2Z = SO2G * Coef其中SO2Z 为 SO2折算率SO2G 为SO2干基值Coef 为折算系数,具体见粉尘折算3 SO2排放率SO2P = SO2G * Qsn / 1000000其中SO2P 为SO2排放率SO2G 为SO2干基值Qsn 为干烟气流量,它的计算方式如下：Qsn = Qs * 273 / ( 273 + Ts ) * ( Ba + Ps ) / 101325 * ( 1 – Xsw / 100 )其中Qs 为湿烟气流量Ts 为实测温度Ba 为年夜气压力Ps 为烟气压力Xsw 为湿度NO1 NO干基值NOG = NO / ( 1 – Xsw / 100 )其中NOG 为NO干基值NO 为实测NO浓度值Xsw 为湿度2 NO折算NOZ = NOG * Coef其中NOZ 为 NO折算率NOG 为NO干基值Coef 为折算系数,具体见粉尘折算3 NO排放率NOP = NOG * Qsn / 1000000其中NOP 为NO排放率NOG 为NO干基值Qsn 为干烟气流量,它的计算方式如下：Qsn = Qs * 273 / ( 273 + Ts ) * ( Ba + Ps ) / 101325 * ( 1 – Xsw / 100 )其中Qs 为湿烟气流量Ts 为实测温度Ba 为年夜气压力Ps 为烟气压力Xsw 为湿度。
烟气折算方法
烟尘排放浓度折算：SOOT=SOOT 实测×211.4×(21−O2实测）×273+T 273×1030010300+P ×1（1−X 实测）其中：SOOT 实测：烟囱入口烟尘浓度，mg/m3O 实测：机组排烟氧含量，%T ：机组排烟温度X 实测：机组排烟湿度，%脱硫排放浓度折算公式：折算值=（实测值mg/m3）×（氧气折算到6%）=SO2实测值×2.86×（21-6）/（21-氧量实测值）其中：2.86是PPM 换算成mg ／m3的转换率。
各种种锅炉及其锅炉形式、燃烧方式的不同，锅炉过剩空气系数也不同，为了统一尺度对锅炉排放的二氧化硫进行监管，国家环保部在制定标准时定义排放浓度时也同时定义了温度K273、大气压101325pa 、锅炉烟气过剩空气系数（燃煤锅炉a ＝1.8，燃油、燃气锅炉a ＝1.2）等条件，折算到该条件下的排放浓度达到标准规定值即为“达标排放”，超过规定值即为“超标排放”。
环保局的监测数据均按标准折算，以确定是否超标应予处罚，并按此计算排放总量。
实测值与折算值得出的重量是一样的。
（过剩）空气系数过剩空气系数是燃料燃烧时实际空气需要量与理论空气需要量之比值，用“α”表示。
计算公式：α＝20.9%/(20.9%-O2实测值)其中：20.9%为O2在环境空气中的含量，O2实测值为仪器测量烟道中的O2值举例：锅炉测试时O2实测值为13%，计算出的过剩空气系数α＝20.9%/(20.9%-13％)＝2.6国标规定过剩空气系数应按α＝1.8（燃煤锅炉），α＝1.2（燃油燃气锅炉）进行折算。
举例：燃煤锅炉，锅炉测试时O2实测值为13%，SO2排放值500ppm，计算出的过剩空气系数α＝2.6，那么根据国标规定，折算后的SO2排放浓度＝SO2实测值×（α实际值/α国标值）＝500ppm×（2.6/1.8 ）=722ppm举例：燃油燃气锅炉，锅炉测试时O2实测值为13%，SO2排放值500ppm，计算出的过剩空气系数α＝2.6，那么根据国标规定，折算后的SO2排放浓度＝SO2实测值×（α实际值/α国标值）＝500ppm×（2.6/1.2 ）=1083ppmPPM 是浓度单位的一种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Xsw为湿度
2 SO2折算
ﻩSO２Z＝SO２G＊Ｃoｅf
其中
SO2Z为SＯ２折算率
SO2G为SO2干基值
ﻩＣｏeｆ为折算系数，具体见粉尘折算
3ＳO2排放率
SO2P= SO2G* Qsn／1０0000０
其中
ＳO2P为ＳO2排放率
ＳＯ2G为SO2干基值
ﻩＱsｎ 为干烟气流量,它的计算方式如下：
DｕstＧ为粉尘干基值
ﻩCｏef为折算系数，它的计算方式如下:
ﻩCoeｆ= 2１/（ ２1 -Ｏ2 ) /Ａlphas
其中
O２为实测的氧气体积百分比。
Alphａs为过量空气系数（燃煤锅炉小于等于45.5MＷ折算系数为1．8;燃煤锅炉大于４5.５MW折算系数为1．4;燃气、燃油锅炉折算系数为1．2)
3粉尘排放率
其中
ﻩﻩQｓ为湿烟气流量
ﻩTs为实测温度
Ba为大气压力
Ｐs为烟气压力
ﻩＸｓw为湿度
DｕstＰ＝DuｓtG * Qs / 1００0０0０
其中
ﻩDustＰ为粉尘排放率
Ｄuｓｔ为粉尘干基值
Qｓ为湿烟气流量，它的计算方式如下：
ﻩＱs =３6００* F * Vs
ﻩ其中
ﻩQｓ为湿烟气流量
ﻩﻩF为测量断面面积
Ｖs为折算流速
ＳO2
１SO2干基值
SＯ2Ｇ=ＳO2 /（1–Ｘsｗ ／1０0)
其中
ﻩSO2G为SO2干基值
烟气折算公式
流速
Vs＝Kv * Vp
其中
Vs为折算流速
Ｋv为速度场系数
Vp为测量流速
粉尘
1粉尘干基值
ﻩDｕｓtG =Ｄust / ( 1 – Xsｗ/１00）
其中
ﻩDｕｓtG为粉尘干基值
Dｕst为实测的粉尘浓度值
ﻩXsｗ为湿度
2粉尘折算
DusｔＺ=DｕsｔＧ*Coef
其中
DuｓｔZ为折算的粉尘浓度值
ﻩXsw为湿度
２NＯ折算
NＯZ = NOＧ* Coｅf
其中
ﻩNOZ为NO折算率
ﻩNOG为NO干基值
Ｃoef为折算系数，具体见粉尘折算
3ＮO排放率
ﻩNOP＝NＯＧ ＊Qｓｎ/１0０００00
其中
ﻩNOP为ＮO排放率
NOG为NO干基值
ﻩQsn为干烟气流量,它的计算方式如下：
Qsｎ ＝ Ｑs * 27３／(2７3 + Ts ) * (Bａ+Ｐｓ) /1０１325* (１– Xsw / 100 )
ﻩＱsｎ= Qs *273／(27３+ Ts ) *（Bａ+Ｐs )／10１325＊(１– Xsw / 1０0 )
其中
ﻩＱs为湿烟气流量
ﻩTｓ为实测温度
ﻩBa为大气压力
ﻩPｓБайду номын сангаас烟气压力
Xsw为湿度
NO
1 NO干基值
NOG=NO /(１– Xsｗ/ 100 )
其中
ﻩＮＯG为NＯ干基值
NＯ为实测NO浓度值
