ET超排导入PLT文件技巧

ET超排导入PLT文件技巧

ET超排导入PLT文件技巧

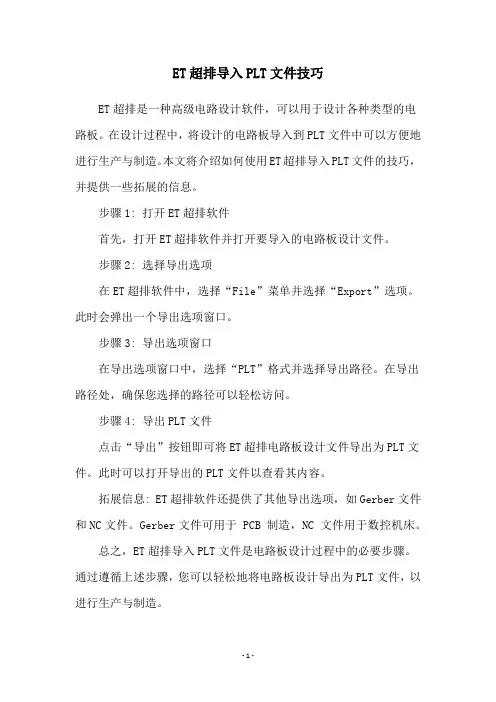

ET超排是一种高级电路设计软件,可以用于设计各种类型的电路板。

在设计过程中,将设计的电路板导入到PLT文件中可以方便地进行生产与制造。

本文将介绍如何使用ET超排导入PLT文件的技巧,并提供一些拓展的信息。

步骤1: 打开ET超排软件
首先,打开ET超排软件并打开要导入的电路板设计文件。

步骤2: 选择导出选项
在ET超排软件中,选择“File”菜单并选择“Export”选项。

此时会弹出一个导出选项窗口。

步骤3: 导出选项窗口
在导出选项窗口中,选择“PLT”格式并选择导出路径。

在导出路径处,确保您选择的路径可以轻松访问。

步骤4: 导出PLT文件
点击“导出”按钮即可将ET超排电路板设计文件导出为PLT文件。

此时可以打开导出的PLT文件以查看其内容。

拓展信息: ET超排软件还提供了其他导出选项,如Gerber文件和NC文件。

Gerber文件可用于 PCB 制造,NC 文件用于数控机床。

总之,ET超排导入PLT文件是电路板设计过程中的必要步骤。

通过遵循上述步骤,您可以轻松地将电路板设计导出为PLT文件,以进行生产与制造。

- 1 -。

fluent运算导出的plt文件

fluent运算导出的plt文件

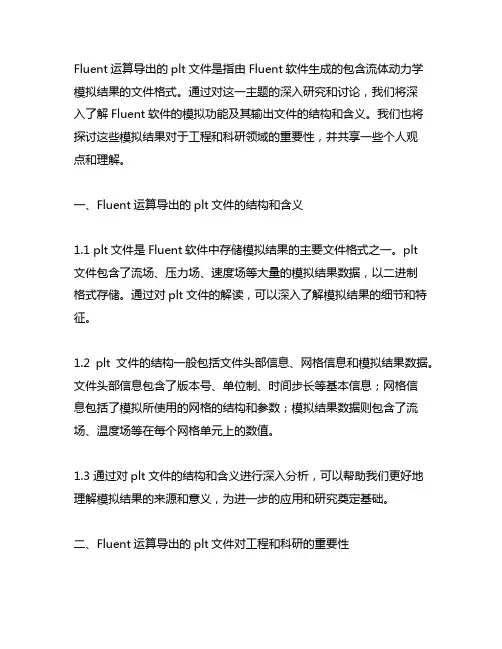

Fluent运算导出的plt文件是指由Fluent软件生成的包含流体动力学模拟结果的文件格式。

通过对这一主题的深入研究和讨论,我们将深入了解Fluent软件的模拟功能及其输出文件的结构和含义。

我们也将探讨这些模拟结果对于工程和科研领域的重要性,并共享一些个人观点和理解。

一、Fluent运算导出的plt文件的结构和含义1.1 plt文件是Fluent软件中存储模拟结果的主要文件格式之一。

plt文件包含了流场、压力场、速度场等大量的模拟结果数据,以二进制格式存储。

通过对plt文件的解读,可以深入了解模拟结果的细节和特征。

1.2 plt文件的结构一般包括文件头部信息、网格信息和模拟结果数据。

文件头部信息包含了版本号、单位制、时间步长等基本信息;网格信息包括了模拟所使用的网格的结构和参数;模拟结果数据则包含了流场、温度场等在每个网格单元上的数值。

1.3 通过对plt文件的结构和含义进行深入分析,可以帮助我们更好地理解模拟结果的来源和意义,为进一步的应用和研究奠定基础。

二、Fluent运算导出的plt文件对工程和科研的重要性2.1 在工程领域,Fluent软件生成的plt文件可以为工程师提供重要的流场、湍流、燃烧等模拟结果数据。

这些数据对于飞行器、汽车、船舶等工程设施的设计优化和性能预测具有重要意义。

2.2 在科研领域,plt文件中包含的模拟结果数据可以帮助科研人员开展流体动力学、传热传质等领域的研究工作。

这些数据也为学术界的模拟验证和理论探索提供了重要的支撑。

2.3 可以看出,Fluent运算导出的plt文件对工程和科研领域都具有重要的应用前景和价值,对于提高工程设计和科研水平具有积极意义。

三、个人观点和理解3.1 个人认为,Fluent运算导出的plt文件是流体力学模拟的宝贵成果,代表了模拟计算的精度和可靠性。

这些模拟结果数据不仅能够为工程实践提供重要参考,也能够为学术研究提供丰富的实验数据。

3.2 在工程实践中,plt文件的生成和分析可以帮助工程师更好地理解和预测复杂流动问题,为设计优化和性能改进提供有力支持。

plt 格式说明

plt 格式说明

plt 格式说明哎呀!plt 格式那些事儿。

前几天我去打印店打印一份很重要的文件。

我把在网上找的一些图片资料一起整理好,想让打印店老板帮我弄成plt 格式一起打印出来。

我跟老板说:“老板,我这些图要弄成plt 格式然后打印哦。

” 老板一脸懵地看着我,挠了挠头说:“啥是plt 格式啊?我在这打印店干了这么多年,还没咋听过呢。

” 我当时也有点懵,我以为这是个大家都知道的常见格式呢。

我就跟老板解释说:“我也不是很清楚具体是啥,但是我这文件必须得是这个格式才能用。

” 老板笑了笑说:“行吧,那我先研究研究。

”我就在旁边看着老板在电脑上捣鼓。

他一会儿点点这个图标,一会儿又打开那个设置界面,嘴里还嘟囔着:“这plt 格式到底藏在哪呢?” 找了半天也没找着合适的办法。

我有点着急了,因为我急着要用这些文件。

这时候,旁边一个来打印学习资料的小姑娘凑过来看了看,说:“我好像在学校电脑课上听过这个格式,是不是得用专门的软件转换呀?” 我和老板一听,觉得有点道理。

老板就开始在网上搜索能转换格式的软件。

下载了一个软件之后,老板试着把我的图片导进去转换。

结果等了半天,出来一堆乱码。

老板皱着眉头说:“哎呀,这咋不行呢?”我也有点沮丧。

又试了几个软件,还是不行。

这时候老板突然一拍脑袋说:“我给我一个懂电脑的朋友打个电话问问。

” 电话接通后,老板把情况说了一下,然后嗯嗯啊啊地听着朋友的指导。

过了一会儿,老板挂了电话,笑着说:“好像有点眉目了。

”他又重新设置了一些参数,再次进行转换。

这一次,终于成功把图片转成了plt 格式。

我看着那些文件,心里可高兴了。

经过这次在打印店的经历,我可算是知道了,plt 格式还真不是个简单就能搞定的东西。

就像我们生活中遇到的很多事情一样,看起来简单,实际操作起来可能会遇到各种各样的问题。

不过呢,只要不放弃,多尝试,总能找到解决的办法。

就像这次把图片转成plt 格式,虽然过程有点曲折,但结果是好的。

以后再遇到关于plt 格式的问题,我想我肯定不会像这次这么慌张无措啦。

PLT文件格式

PLT文件格式

PLT文件格式PLT文件源自于HP绘图仪,PLT文件格式是基于矢量的,由Hewlett Packard开发。

在AutoCAD/R14版及CorlDraw软件中可以见到(需要导出),其实基于此类设备的还有EPS的一种矢量格式,即EPS文件,在此不多描述。

PLT 的操作指令非常丰富,不过常用以下几种指令就差不多够了。

在诸如AutoCAD这样的程序中,用于打印绘图仪上的绘图。

其它应用程序,例如CorelDraw ,可以解释HPGL的子集以及HPGL/2 命令集。

PLT文件中设备单位与标准长度单位的换算关系如下:1016个绘图仪单位 = 1 英寸或 40个绘图仪单位 = 1 mmPLT的操作指令非常丰富,不过常用以下几种指令就差不多够了。

PA 到达指定的绝对位置PU 抬笔动作PD 下笔动作SP 换笔动作AA 圆弧动作LB 文本路径PLT的操作码格式有许多形式,如抬笔动作:PU10023 23402; 达到指令位置后抬笔或 PU10023,23402;或 PA10023,23402; PU;还有就是PA指令:PA1234 4567;(注意,两个数值之间有空格或者’,’分隔符)PA8324 2345;或PA1234,4567,8324,2345;(多坐标放在一起)一般而言,从CorelDraw或AutoCAD/R14版生成的PLT文件,其路径大部分只包含PU,PA,PD,SP有效指令,且路径已经为最优化的运动轨迹了,省去开发人员对最短路径的优化处理,而DXF文件则需要根据工艺,需要再次优化,因为它的路径与绘图顺序有关,这样有时频繁编辑或修改出来的图形路径会非常纹乱,不适合直接加工处理,所以还需要开发人员再次优化路径,以达到最好的加工轨迹。

.plt和.rel.plt的工作流程

.plt和.rel.plt的工作流程

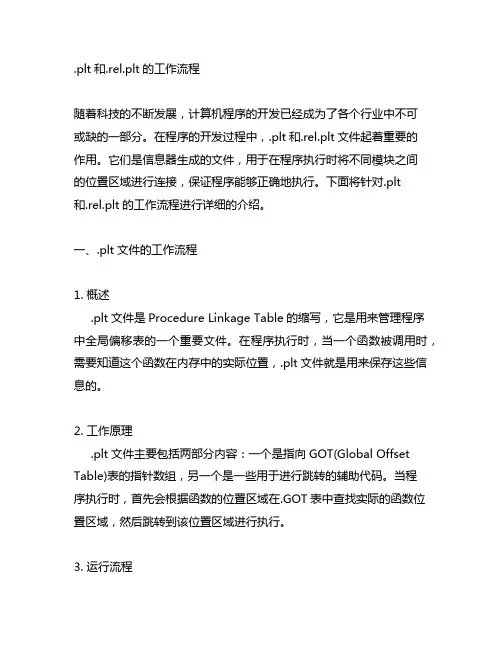

.plt和.rel.plt的工作流程随着科技的不断发展,计算机程序的开发已经成为了各个行业中不可或缺的一部分。

在程序的开发过程中,.plt和.rel.plt文件起着重要的作用。

它们是信息器生成的文件,用于在程序执行时将不同模块之间的位置区域进行连接,保证程序能够正确地执行。

下面将针对.plt和.rel.plt的工作流程进行详细的介绍。

一、.plt文件的工作流程1. 概述.plt文件是Procedure Linkage Table的缩写,它是用来管理程序中全局偏移表的一个重要文件。

在程序执行时,当一个函数被调用时,需要知道这个函数在内存中的实际位置,.plt文件就是用来保存这些信息的。

2. 工作原理.plt文件主要包括两部分内容:一个是指向GOT(Global Offset Table)表的指针数组,另一个是一些用于进行跳转的辅助代码。

当程序执行时,首先会根据函数的位置区域在.GOT表中查找实际的函数位置区域,然后跳转到该位置区域进行执行。

3. 运行流程当程序运行时,系统会加载程序的各个模块到内存中,并对程序进行重定位。

在这个过程中,.plt文件的作用就体现出来了。

系统会根据.GOT表中的位置区域找到实际的函数位置区域,然后进行跳转执行。

这样就保证了程序能够正确地执行。

二、.rel.plt文件的工作流程1. 概述.rel.plt文件是.relocation.plt的缩写,它是用来保存程序中使用到的外部函数的重定位信息的一个重要文件。

在程序的信息过程中,信息器会根据这个文件对程序进行重定位,保证程序能够正确地执行。

2. 工作原理.rel.plt文件中保存了程序中需要进行重定位的外部函数的相关信息,包括函数的名称、在程序中的位置等。

在信息时,信息器会根据这些信息对程序进行重定位,保证程序中使用到的外部函数能够正确地被调用。

3. 运行流程当程序执行时,系统会根据.rel.plt文件中保存的重定位信息对程序进行重定位。

plt文件批量打印

plt文件批量打印
在批处理打印过程中,除非打印机因加载图形或打印出现问题而等待用户输入,否则请勿访问与批处理打印关联的 AutoCAD 窗口。
注意??批处理打印实用程序不能与 R14 或 AutoCAD 早期版本一起使用。
批处理打印实用程序主窗口为每个所添加的图形显示下列信息。
图形文件??
要打印的图形的名称。
首先,plt文件的生成是在autocad中plot命令里选上print to file,按ok后生成plt文件,此时的plt文件是与你当前autocad中选中的打印机型号是配套的。也就是说,如果你生成plt文件时系统是hp1000型号的打印机,那你所生成的plt文件只能在电脑连接hp1000的打印机时才能打印,换个型号就不行了。
??
检查每个图形,确保它们已绘制完成,并与要打印的视图一起保存。批处理打印实用程序打印默认视图。
如果使用一台打印机进行批处理打印,请验证默认打印机配置。如果要使用一台设备的多个配置,请在创建批处理之前创建配置并将其保存为 PC3 文件。??
如果使用多台设备进行批处理打印,请验证设备的配置并将其保存为 PC3 文件。??
??
2? ?生成打印文件然后再打印是个不错的方法,其好处我在上帖中已有简单说明,在此再稍微介绍一下:
???(1) 保密,AutoCAD2004之前的版本是无法逆转的,即不能由plt文件转回dwg文件,这在一定程度上可以达到保密,就算plt文件外泄,那也只能打印不能编辑。
???(2)节约,很多人喜欢把几张图放在一个文件内,我问何故,曰 “为了节约纸张”。我认为把几张图放在一个文件内最主要的应该是为相互对应方便(在一个文件内对象过多严重影响速度),至于节约,那要看是什么绘图仪了,HP系列本身就有自动排版功能,不需要用户刻意排版。如果利用绘图仪自动排版功能,加上用plt集中打印,便能更好地达到节约之目的。

CAD输出PLT文件方法

CAD输出PLT文件方法

AUTOCAD程序想要输出EZCAD 程序可以识别的PLT文件方法
1:添加支持相应格式的虚拟打印机(以AUTOCAD2008为例)
第一步:选择文件菜单下的绘图仪管理器
第二步:双击添加绘图仪向导
第三步:单击下一步,添加绘图仪----开始选择我的电脑然后单击下一步
第四步:添加绘图仪—绘图仪型号中,生产商选择HP;型号选择通用LHPGL,然后单击下一步
第五步:添加绘图仪—输入PCP或PC2 中单击下一步
第六步:添加绘图仪—端口选择打印到文件然后单击下一步
第七步:添加绘图仪—绘图仪名称设置打印机名称然后单击下一步然后单击完成设置完毕
注:每个AUTOCAD软件只需要设置一次。

设置后以后只需要打印输出就可以。

2:输出PLT文件。

第一步:文件内容编辑完成后,选择打印。

第二步:打印机/绘图仪名称处下拉菜单选择之前设置的打印机名称,然后选择确定第三步:设置文件保存位置后点击保存。

打印完成后,即生成PLT文件。

此文件可以为EZCAD软件读取。

PLT文件的制作方法

PLT文件的制作方法

大家好,为了适应新出版设备的出图模式,从4月份开始,设计人员发CAD图到出版室全部统一制作成PLT文件后发送。

现就如何添加CAD下虚拟绘图仪及如何制作PLT文件进行详细说明:1、准备工作:安装说明和软件下载:方式一:请登录院内网:找到左边信息中心栏目点击进入,浏览PLT制作说明,里面有详细介绍和下载。

方式二:请登录院内FTP下载:打开我的电脑从地址栏输入:里面有个”PLT文件的制作方法(绘图仪添加说明)”。

下载好相关文件到电脑后,首先进行解压缩。

首先确认操作系统的位数(计算机—右键属性可以看到32位或64位)和本机安装的CAD的版本,然后打开自己的CAD,安装版本对应的绘图仪驱动。

打开绘图仪管理器,运行添加绘图仪向导—下一步---选择“我的电脑”之后再下一步:生产商选择HP(HP的绘图仪制作PLT文件的兼容性最好,推荐使用:Designjet430 4714A。

)到了添加绘图仪—端口的界面,请选择打印到文件选项后继续下一步:输入绘图仪名称,默认即可:DesignJet 430 C4714A然后下一步:这里选择“编辑绘图仪配置”:自定义图纸尺寸。

到了自定义图纸尺寸这一步,只需要添加一种纸型:点“添加”-----创建新图纸:输入图纸尺寸:宽度:880 ,高度 2000 ,单位:毫米。

如下所示:下一步,上下左右边距都设置为3,下一步。

图纸尺寸名保持默认,用户 1 x 毫米),直接下一步:.继续下一步,直至完成。

如弹出替换PC3文件就选替换。

到此为止,绘图仪添加完毕,就具备了制作PLT文件的前提条件。

出图前制作PLT文件的好处:设计人员可以按照自己的出图意愿,自行设置线宽、颜色,比例等参数,然后在自己的电脑上输出PLT文件,到了出版部门,只需要批量添加设计人员的PLT文件,就可以保证按照设置直接高速出图,不会出现字体文件丢失、图纸中部分显示不全或者出现问号等各种问题。

也可以减轻出版部门的工作强度,提高工作效率。
