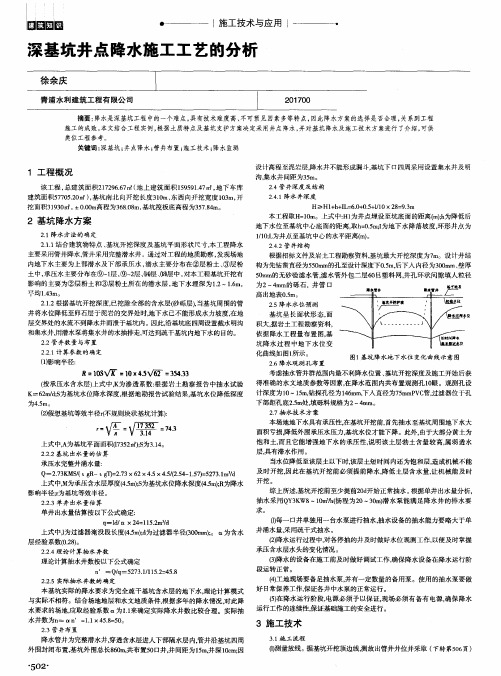

深基坑井点降水施工工艺的分析

1 工程概 况
该工 程 , 总建 筑 面 积 2 1 7 2 9 6 . 6 7 r d( 地 上 建 筑 面积 1 5 9 5 9 1 . 4 7 r d, 地 下 车 库 建 筑 面积 5 7 7 0 5 . 2 0 n f ) , 基坑 南 北 向开 挖 长度 3 1 0 m、 东 西 向开 挖宽 度 1 0 3 m, 开
挖面积3 1 9 3 0 r d, ±0 . 0 0 m高程为3 6 8 . 0 8 m, 基坑筏板底高程为3 5 7 . 8 4 m。
2 基坑 降水方 案
2 . 1降水方 法 的确定
本工程取H = 1 0 m。上式 d 0 : H1 为井点埋设至坑底面的距离( 瑚 ) . h 为降低后 地下水位至基坑 中心底面的距离, 取h = 0 . 5 m ; I 为地下水降落坡度, 环形井点为 1 / 1 0 ; L 为井 点 至基坑 中心 的水平 距离 “ n ) 。
坑降水过程 中地下水位变 化 曲线 如 图l 所示。
2 . 6降水观 测孔 布 置
盔蕾宅盎位
图1 基坑 降 水地 下水 位 变化 曲线 示意 图
R=1 0 s VX =1 0x4 . 5 、 / 6 2 =3 5 4 . 3 3
( 按 承 压水 含 水 层) 上式 中, K 为 渗透 系数 : 根 据 岩 土勘 察 报 告 中抽 水 试 验
考虑抽水管井群范围内最不利降水位置、 基坑开挖深度及施工开始后获 得准确的水文地质参数等因素, 在降水范 围内共布置观测孔l O 1 1 1  ̄ 。观测孔设 计深度为1 0—1 5 m , 钻探孔径为1 4 6 mm , 下人直径为7 5 m mP V C 管, 过滤器位于孔 下部 距 孔底 2 . 5 m处 , 填砾 料 规格 为2— 4 am。 r
建筑工程深基坑施工技术及事故案例分析(100页,图文并茂)

钢丝绳与钢筋笼之间的夹角不得小
于40°,吊点(吊耳)需满足不少于4倍安 全系数
深基坑工程施工工艺
1、地下连续墙施工
(2)施工步骤
锁扣管安放和顶拔
1、锁口管在钢筋笼下放之前安放,锁口管按设计分幅位置准确就位,锁口管下放后,再 用吊机向上提升2m左右,检查是否能够松动,然后利用其自重沉入槽底土中,并将其上部固 定,背后空隙用粘土回填密实。 2、锁口管起拔采用液压顶拔机,锁口管提拔在砼浇灌2~3小时后进行第一次起拔,以后 每30min提升一次,每次50~100mm,直至终凝后全部拔出。锁口管起拔后应及时清洗干净。
基坑降水
拆井
降水井封堵
深基坑工程施工工艺
4、基坑开挖与支撑
基本原则
1.分层、分段、分块、对称、平衡、限时。 2.先撑后挖、随挖随撑、严禁超挖。
3.施工时应按照设计要求控制基坑周边区域的堆载。
4.钢筋混凝土支撑时,混凝土达到设计强度后,才能进行下层土方开挖。 5.采用钢支撑时,钢支撑施工完并施加预应力后,才能开挖下层土方。 6.软土地区分层厚度一般不大于4m,分层坡度不大于1:1.5 。
1、地下连续墙施工
钢筋笼吊装 钢筋笼起吊一般采用两台起重机配合工作,吊机的型号及吊点位置事先进行检算。
要求:1、吊车 主吊负载行走其允许起重力为设备 起重能力的70% 副吊(抬吊)允许起重能力为设备 起重能力的80% 2、扁担梁 钢筋笼幅宽超过4.5m时主吊需要配 扁担梁。 3、钢丝绳 钢丝绳破断拉力需满足6倍安全系数
3、及时降低下部承压含水层的承压水水位,防止基坑底部发生突涌,确保施工时基坑
底板的稳定性。
降水方法
降水方法 适用条件 土层渗透系数( m/d) 单层轻型 井点 多层轻 型井点 喷射井 点 管井 井点 砂(砾)渗井点
基坑井点降水施工方案三篇

基坑井点降水施工方案三篇篇一:基坑井点降水施工方案XXXXX工程基坑井点降水施工方案编制人:审核人:审批人:企业名称:XXXXXXXXX有限责任公司编制日期:二00七年十一月二十日目录一、编制依据 (3)二、工程概况 (3)三、水文气象 (4)四、施工总目标 (4)五、降水处理方案 (5)六、井点降水施工方案 (5)1、施工准备 (5)2、井点安装 (6)3、抽水 (9)七、施工应急措施 (10)八、临时用电、用水 (11)九、质量保证措施 (11)十、安全保证措施 (14)十一、文明施工保证措施 (16)十二、附图附表 (17)一、编制依据1.国家现行施工验收规范、标准及广东省有关施工规定。
2.《岩土工程勘察报告》(XXXX地质工程勘察院)3.《建筑工程施工质量验收统一标准》(GB50300-20XX)4.广东省转发建设部[20XX]213号文件,关于“深基坑工程”的通知5、根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件的分析。
6、本企业现有的劳动力、技术、机械设备能力和施工管理经验。
7、本公司质量管理体系有关文件。
二、工程概况1、建筑概况:XXXXXXX工程建设地点为XXX市中区大道北侧,横岭路南侧,总建筑面积为7687.18㎡,其中地下为487.97㎡,地上为7199.21㎡,建筑基底面积为1027.65㎡。
该工程建筑结构形式为框架结构,地下一层,地上八层,局部九层,建筑高度为28.60m。
2、结构概况:本工程主体结构局部地下室采用平板筏基,基底标高为-5.500(-4.950,-5.700)m。
根据地质报告基础持力层为第○11、○12层粉质黏土或第○22层强风化片岩,其地基承载力特征值分别为fka=300kpa和fka=400kpa。
主体结构无地下室部分采用独立拄基,基底标高为-5.500(-1.800)m。
根据地质报告基础持力层为第○12层粉质黏土,其地基承载力特征值分别为fka=300kpa。
深基坑工程基坑土方开挖及支护、降水施工方案

基坑支护及土方开挖施工组织设计编制:审察:审批:中铁建工公司有限公司津铁泰苑项目部第一章工程概略及周边环境 ..........................错误 !不决义书签。
1.工程概略 . ......................................错误! 不决义书签。
2.场所工程地质概略 ...............................错误! 不决义书签。
3.场所水文地质条件 ...............................错误! 不决义书签。
4.周边环境 . ......................................错误! 不决义书签。
第二章编制依照 . ...................................错误 !不决义书签。
1.编制原则 . ......................................错误! 不决义书签。
2.编制依照 . ......................................错误! 不决义书签。
3.参照文件 . ......................................错误! 不决义书签。
第三章施工整体部署 ................................错误 !不决义书签。
1.场区地质水文环境及周边环境剖析 .................错误! 不决义书签。
2.整体支护、开挖和排水方案 .......................错误! 不决义书签。
3.整体施工部署 ...................................错误! 不决义书签。
4.项目经理部人员配置 .............................错误! 不决义书签。
第四章降水设计施工方案 ............................错误 !不决义书签。
完整版)基坑降水施工方案
完整版)基坑降水施工方案本工程地处于海河流域,地下水位较浅,常年处于饱和状态。
地下水水位深度为1.5m至3.5m,水位变化范围较小。
地下水水质为Ⅲ类地下水,水质较好。
在工程区域周边,有多条小型河流和排水渠道,需要考虑其对工程降水的影响。
2.4工程降水方案的必要性由于工程地处于地下水饱和带,开挖基坑后,将会遭遇大量的地下水涌入,对施工造成影响。
因此,需要制定有效的降水方案,保证施工安全和质量。
2.5工程降水方案的目标本工程降水方案的目标是:在施工期间,控制基坑内地下水位降至施工标准规定范围内,保证基坑内施工场地干燥,并保证周围环境的安全和稳定。
同时,降低施工成本,提高工程效益。
在勘探期间,场地的地下水位测得如下:初见水位埋深在0.60-1.40米之间,标高在0.54-1.43米之间;稳定水位埋深在0.50-1.20米之间,标高在0.64-1.63米之间。
根据区域水文地质资料,地下水位年变化幅度在0.50-1.00米之间。
在天津地区,浅层水和深层水由北向南形成补给,在垂向上,下伏含水岩组接受上覆含水岩组的渗透补给。
浅层地下水属于孔隙潜水类型,具有明显的丰枯水期变化,接受大气降水和地表水的补给,径流缓慢,排泄方式主要有蒸发和人工开采。
XXX基坑降水施工方案的第三章节描述了项目管理机构的设置。
根据工程实际需要,项目部下设部室:工程安保部、技术质量部、经营财务部、物资设备部和综合办公室,并按照工程项目的专业和分工要求,分别设立基坑支护作业队、降水作业队。
项目经理负责确定项目管理的目标与方针,对承包自行完成工程的质量、安全、进度、成本负总责;生产副经理负责全面组织管理施工现场的生产活动,合理调配劳动力资源,负责项目生产组织、生产管理和生产活动符合施工方案实施要求;总工程师负责组织编制施工组织设计和重要的分项施工方案。
项目部施工管理体系的特点和模式也在本章节中得到了明确。
3.管理准备为确保施工的顺利进行,需要确立内部基础管理流程,制定岗位责任制,并积累各种资料。
深基坑案例题
题目:某深基坑工程案例分析一、工程概况某国际广场基坑工程位于某市劳动路与体育中心大道交汇的西北角,基坑西侧分布有5栋6层至8层建筑,基坑北侧分布2栋6层建筑,均采用天然地基浅基础。
拟建场地原始地貌单元为冲积阶地,地势呈北高南低势。
拟建建筑物地上30层,地下室2层,基坑支护高度为7.0m至14.0m,分别采用桩锚支护和土钉墙支护。
二、事故描述基坑AB、BC段附近的房屋和基坑坑顶围墙、地面均发现了裂缝,基坑东侧FF1段土钉墙支护区段发生塌方,施工单位用砂土对基坑底部进行了反压。
经调查发现,周边环境破坏和支护体系破坏是该基坑工程的主要事故表现形式。
三、事故原因分析1.周边环境破坏:围护结构变形过大或地下水位降低造成周围路面、建筑物及地下管线破坏事故。
这可能是由于支护结构设计不合理或施工不当导致的。
2.支护体系破坏:主要包括墙体折断、整体失稳、基坑坡脚隆起破坏和锚撑失稳。
这些破坏可能是由于支护结构材料质量差、施工质量不合格或设计参数选择不当造成的。
3.渗透破坏:土体渗透破坏(流土、管涌、突涌)也是导致基坑工程事故的重要原因之一。
这可能是由于地下水处理不当或支护结构防渗性能不足造成的。
四、改进措施与建议1.加强支护结构设计和施工质量控制,确保支护结构的稳定性和安全性。
在设计阶段,应充分考虑地质条件、周边环境和地下管线等因素,选择合适的支护结构类型和参数。
在施工阶段,应严格按照设计要求进行施工,确保支护结构的质量和稳定性。
2.加强地下水处理和控制,防止渗透破坏。
在基坑开挖前,应进行详细的水文地质勘察,了解地下水的分布、水位和补给情况。
在基坑开挖过程中,应采取有效的降水措施,控制地下水位在合理范围内。
同时,应加强支护结构的防渗性能,防止土体渗透破坏。
3.加强基坑工程监测和预警,及时发现和处理事故隐患。
在基坑开挖和支护结构施工过程中,应设置必要的监测设施,实时监测支护结构的变形、地下水位和周边环境的变化情况。
一旦发现异常情况或事故隐患,应立即采取措施进行处理,防止事故的发生或扩大。
基坑支护及降水方案
目录1.工程概况2.场地水文地质条件3.降水方案设计3.1降水参数的确定3.2基坑涌水量计算3.3降水方案选择3.4降水井设计4.降水井施工质量控制5.排水管网6.供电系统7.抽水设备8.基坑降水对周围环境影响分析9.保证与应急措施1.工程概况1.1 场地的地理位置及周围建筑物环境拟建场地位于新乡市金穗大道以南、规划友谊路以北、新中大道以西的范围内。
场地为拆迁后场地,地形略有起伏。
部分场地地下原为坑塘,现已基本填平。
1.2 拟建物特征拟建物10栋,高18.5~32层。
拟建物平面布局及尺寸详见表一。
拟建工程地下1层,基础埋深自然地面下-5.7~-9.6 米。
拟建物特征表表12.场地水文地质条件该工程场地勘察期间潜水位埋深约4.7-7.6米,平均6.5米。
基础施工须进行人工降水。
基坑深度和降水影响深度范围内地层主要为填土、粉土、粉质粘土和砂土,地下水丰富。
详见岩土工程勘察报告。
3.降水方案设计3.1 降水参数的确定3.1.1渗透系数的确定根据场地水文地质条件,结合我院多项深基坑降水工程经与同类型地层抽水试验情况,本场地降水影响深度内土层的综合渗透系数采用15.0m/d。
3.1.2 含水层厚度的确定根据本场地岩土工程勘察报告,结合附近资料,本场地降水影响深度内含水层厚度为25.0米。
3 .1.3 水位降深的确定本工程基坑挖深自然地面下-4.7~-9.6 米,水位降到基底下0.5~1.0米。
场地地下水位埋深约6.5米,水位降深按3.0米计算。
3.1.4 影响半径的确定该工程分区综合考虑,根据以上数据,利用经验公式R=2S(KH)1/2计算,影响半径为120m,(R:影响半径,S:水位降深,K:参透系数,H:含水层厚度)。
3.1.5、基坑等效半径根据基坑根据主楼分区开挖长度和宽度计算,基坑等效半径分别为①区15.0米,②区32.0米,③区57.0米,④区30.0米,⑤区100.0米。
3.2 基坑涌水量计算正确估算基坑涌水量,是选择和制定降水方案的基础,计算基坑涌水量有稳定流和非稳定流两种方法。
深基坑工程基坑支护、基坑降水、土方开挖安全专项施工方案
深基坑工程施工方案
一、引言
深基坑工程是建筑工程中重要的施工形式之一,然而基坑工程的施工过程中存
在着较大的风险。
为了保障基坑工程的施工质量,确保工程进度和人员安全,特制定本专项施工方案。
二、基坑支护方案
2.1 轻型支护
在基坑开挖过程中,采用轻型支护结构作为临时支护,包括桩梁支撑、水泥土
拱券支护等,以确保基坑周边土体的稳定和施工安全。
2.2 重型支护
对于深基坑工程,在特定区域采用混凝土梁柱等重型支护结构,以承受土体的
巨大压力,保证基坑的稳定和安全。
三、基坑降水方案
3.1 土壤分析
在施工前进行基坑周边土体的水文地质勘察和土壤力学分析,确定降水量和降
水方法。
3.2 降水方式
通过抽水井、水泵等设备进行基坑降水,及时排除基坑内的地下水,以保证基
坑开挖的安全和高效进行。
四、土方开挖安全方案
4.1 安全措施
在土方开挖过程中,严格按照设计要求采取支护措施,保障施工人员和设备的
安全,避免土方坍塌等事故的发生。
4.2 施工监管
加强现场施工监管,确保施工人员严格按照操作规程执行,遵守安全生产规定,提高工程施工质量和效率。
五、总结
深基坑工程是一项复杂而重要的工程,施工过程中需要严格遵守相关规范和施工方案,保障工程的安全和质量。
本文专项施工方案对深基坑工程施工提出了一系列支护、降水、土方开挖等方面的建议,希望能为深基坑工程的施工提供参考和指导。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
建筑物深基坑降水方案设计案例分析
发表时间:2019-07-23T14:59:52.293Z 来源:《基层建设》2019年第13期作者:李月丽
[导读] 摘要:随着城市建设的发展,高层建筑数量越来越多,基坑工程也越来越普遍,场地条件越来越复杂,当场地地下水位高于基坑底面时,在基坑施工过程中,不可避免存在降低地下水位的问题,为避免因基坑降水给周围建筑物带来的不利影响,基坑降水方案的研究越来越被工程界重视。
身份证号码:13018419820629XXXX
摘要:随着城市建设的发展,高层建筑数量越来越多,基坑工程也越来越普遍,场地条件越来越复杂,当场地地下水位高于基坑底面时,在基坑施工过程中,不可避免存在降低地下水位的问题,为避免因基坑降水给周围建筑物带来的不利影响,基坑降水方案的研究越来越被工程界重视。
关键词:建筑物;基坑降水;方案设计
引言
建筑物深基坑的降水方案问题一直是基坑施工中最主要的问题,本文对大范围深基坑降水方案设计进行了分析,提出在满足施工要求前提下的经济井位布置,为后续建筑物深基坑降水方案设计提供建议。
在深基坑开挖工程中,地下水的处理是一个非常重要的项目,通过现有的事故调查方面发现,80%的项目是由于地下水造成的事故。
因此,土壤透气性,选择合理的科学的防水结构设计,确保防渗效果的正确方法,正确认识各种地下水处理中的主要矛盾是关键。
水通过孔隙流被称为缓解了土壤透气性的性质,土壤颗粒越粗,像鹅卵石渗透性越大,砾石,碎石渗透性最强,而粘土几乎不透水。
降水井的挖掘,很容易出现大的水力梯度,造成动荡。
如果采取查封措施的差距没有支护桩,地面坑坑外将继续流,最终导致突然涌出大量的泥沙,外面的地面沉降严重下沉形成大的坑,被摧毁的建筑物和市政设施包围沉陷造成损失。
地下水处理中常用的方法是:排水,降水,水站。
主要集水区排水的方法不同,可解决积水,积水及排水和降水上层。
此方法普遍适用于浅沙和淤泥地下水位土壤类型的土壤。
通过降低地下水位,使上述水位下降,以消除或减少在信封和渗透压的静水压力的基础上,提高边坡的稳定性,防止因地下水渗漏而产生流砂或管道损害。
沉淀法也是常用的一种方法:光井,电渗井,喷射井点法,管井井点法和降压法。
事故造成脱水项目主要是由于降水与低水位发生冲突,减少地下水的程度的土壤增加浮动严重,甚至接近饱和,严重影响了降水在地面水位的压力,包括增建定居点将产生的严重影响周围居民的正常生活将甚至生命和财产。
人为地降低了地下水位,将不仅能够防止被洪水淹没的深基坑,开挖创造了良好的条件,而且还可以达到以下目的:(1)防止地基土被水泡软,降低承载力。
(2)降低边坡中孔隙水压力,增强边坡的稳定性。
(3)可使设计边坡坡角加大,减少挖方工程,节约资金。
(4)防止基坑底面隆胀、破裂及冒沙突水,淹没基坑等。
1 降水方案设计
本文以济南市市中区某高层建筑物基坑开挖工程为例,进行降水方案设计。
该工程位于济南市市中区花园东口,拟建建筑物为30层主楼,设有4层地下室,基础埋深-15m,局部电梯井-18m;四周无放坡空间;基坑边坡采用土钉墙支护。
根据岩土工程勘察报告,该场地存在4层地下水,最高水位标高为35.38m,高出基槽底标高11.45m,因此需进行降水施工,人工将地下水位降至基槽底以下0.8 m处,以确保土建施工的顺利进行和边坡的稳定。
该工程降水面积约4125m2。
采用大口径管井降水较为适宜。
降水井井深25m,沿基坑四周布置,降水井距槽边0.60m~1.6m,井间距为7.0,整个场区共布设降水井35口,另在基坑内布设水位观测孔2~3个。
管井井深25m,观测孔孔深18m;管井与观测孔孔径均为500mm;管井与观测孔均下入内径200mm的水泥砾石滤水管;井管外填入直径5mm~10mm的石屑及粗砂。
2 基坑涌水量计算
2.1 水文地质参数的选取:总降水面积约为4125m2;上层滞水水位埋深15m,含水层平均厚度:H1=
3.0m,含水层渗透系数:
k1=0.2m/d;潜水水位埋深8.4m,含水层平均厚度H 2=7.6m,含水层渗透系数k 2= 5.0m/d,设计降深5.85m。
2.2 基坑涌水量计算:
其中,Q为基坑涌水量;k为土的渗透系数;H为潜水含水层厚度;R为降水影响半径;r0为基坑等效半径,按建筑基坑支护技术规范推荐的方法确定。
2.3 井点数量的计算:
其中,q为单井出水量。
经计算参数出各含水层的总涌水量后,分类确定单井抽水量和降水井的数量。
设计大口径井深度定为16.8m,降水井井距为20m,水流上游西南向另布置6口井;坑内设9口井。
降水井共设26口。
降水井采用机械钻井,成孔直径600mm,井管采用直径400mm 无砂混凝土管,滤水段井管加扎钢丝或棕网片,孔壁与井管之间填粒径为5~26mm 砾石作为过滤层。
抽水采用深井潜水泵。
大口径降水井成井施工执行JGJ94-94 规范中规定的成孔工艺。
主要工序为:井位测设→成孔→下井管→填砾→洗井→抽水。
成孔过程中应检查控制成孔深度、直径、垂直度,防止出现钻孔的垮塌和缩颈,确保井管位置居中、垂直,接头牢固。
填砾时要求检查控制砂砾粒径,按要求对称回填。
填砾后应洗井至抽出清水。
需定期观测水位、水量,做好记录。
2.4 中心水位降深预测计算:
其中,r1,r2,r n分别为各井距基坑中心或各井中心的距离;n为井数。
联立2式可得中心水位降深S =8.5m大于设计降深6.5m,满足设计要求。
通过以上实例方案设计,我们总结出在施工中应注意的问题,为今后的基坑工程设计施工提供参考:1)基坑工程是一个复杂的系统工程,从收集资料,从建筑设计,对周围环境的影响,相互作用,相互制约,应该优化设计,为了用最经济的方式来实现降水中最好的结果。
2)收集全面的数据,资料应当包括地基基础设计规范,挖掘工作方法和期限;现场水文地质条件和相关参数;坑的外部环境建设的条件。
3)为了使建筑物沉降均匀,可以增加建筑物之间的脱水和小型抽水阀门转让方的距离,以避免间歇性和反复抽水。
4)止水帷幕的成本很高,特别是在深透水层,不仅施工困难,但成本也太大了。
因此,在确定设计应仔细分析和考虑了降水方案相结合的可行性。
如果该是深透水层以下,没有更为敏感建筑物地面沉降,地面沉降造成的降量少,多可只考虑在坑底建立和使用垂直帘密封降水方案。
5)设计防水帷幕时,应考虑环境影响,与建筑面积的位置和周边环境,在形式和施工季节的支持配合。
一般认为,粘土的渗透系数比小砂,粘土防渗层本身是没有需要设置垂直止水帷幕。
但是,如果粘土遭受雨淋或靠近水的重大泄漏,使粘土含量的增加,甚至达到饱和,同时保留了
预制桩及桩使用,然后打桩饱和粘土触变性发生严重骚乱在身边,朝下坑的压力挤压方向,这将导致保压桩,由于发生倾斜。
6)喷水泥搅拌桩和悬浮泥沙地质桩,相邻两个之间重叠不一定可靠,越深的坑,更糟糕的一圈可靠性,因此完全停止这种防水帷幕的使用。
7)信息化建设,观测井和沉降,位移,倾斜等观测点的安排使用,时间观察,记录和分析。
保持周围的建筑和基础水位动态跟踪,了解抽水流量和泥沙含量。
降水结束后,你需要做的周围建筑物沉降观测的持续一段时间,以确保降水不影响环境安全。
本文对济南市某一深基坑工程的降水方案进行了设计计算,对因降水引起的周边建筑物沉降进行了预测,最后的数据证明预测值与实测值很吻合,说明本文的基坑降水方案可行。
由此可以看出基坑降水方案设计,要全面考虑整个降水区域土层的水文地质参数的差异,并结合一定的工程施工经验,使得设计中的各项参数的取值尽可能地符合实际。
在施工降水井的过程中,要做好各单井和群井的抽水试验,发现异常及时对降水井的设计方案做出调整,从而保证降水方案的可靠可行。
