2008凯越维修手册.part2
别克凯越维修手册
11.3.3.11 部件连接器端视图A7油泵和油位传感器总成A9A 左前车外后视镜A9B 右前车外后视镜A9A 左前车外后视镜（续）A10 内部后视镜A9B 右前车外后视镜（续）A11收音机模块1A11收音机模块2连接器部件信息针脚导线线路号码功能1BARE（裸线）6015天线信号-20.5 WH（白色）6001天线信号＋A11收音机模块1（续）A23D左前门锁闩A23LR左后门锁闩A23RF 右前门锁闩A23RR 右后门锁闩B1空调制冷剂压力传感器B5LF 左前轮速传感器B5LR 左后轮速传感器B5RF 右前轮速传感器B5RR 右后轮速传感器B16倒车灯开关B19C 电子真空助力泵开关B20制动液位传感器B22制动踏板位置传感器B23E 凸轮轴排气位置传感器B23F 凸轮轴进气位置传感器B23E 凸轮轴排气位置传感器（续）B24 Onstar 麦克风B25离合器踏板位置开关B26曲轴位置传感器B28D 驾驶员侧门柱开关X1B28D 驾驶员侧门柱开关X2B28LR 左后门柱开关B28P 乘客侧门柱开关B28RR 右后门柱开关B34发动机冷却液温度传感器B37发动机机油压力开关B39空调蒸发器温度传感器B52A 加热型氧传感器1B52B 加热型氧传感器2B56点火钥匙输入开关B66进气温度传感器B68爆震传感器B74进气歧管绝对压力传感器B78E 左后中间倒车雷达传感器B78G 左后角倒车雷达传感器B78F 右后中间倒车雷达传感器B78H 右后角倒车雷达传感器B80驻车制动开关B85后备箱钥匙输入开关B88D驾驶员侧安全带开关B107加速踏板位置传感器B115车速传感器B182换挡位置传感器E4Y 左侧转向灯信号复示灯E4Z 右侧转向信号复示灯E5AA左侧尾灯E5AB右侧尾灯E5B 右尾灯倒车灯E6中央高位制动灯E7牌照灯E7牌照灯E8S 后备箱灯E13L 左侧前照灯E13L 左侧前照灯（续）E13R 右侧前照灯E18后窗除雾栅格E29LF 左前雾灯E29RF 右前雾灯E29RR 右后雾灯E32点烟器E37A 阅读灯F105乘客侧安全气囊F107方向盘安全气囊G10主冷却风扇G10副冷却风扇G13 发电机 X1G13 发电机 X2连接器部件信息针脚导线线路号码功能A25 RD/YE（红色/黄色）2蓄电池正极G24洗涤泵K9 车身控制模块X1K9 车身控制模块X1（续）K9 车身控制模块X2K9 车身控制模块X3K9车身控制模块X4K9车身控制模块X5K9车身控制模块X4（续）K9车身控制模块X5（续）K9车身控制模块X6K15中央门锁控制模块K17电子制动控制模块K15中央门锁控制模块（续）K17电子制动控制模块（续）K20发动机控制模块K17电子制动控制模块（续）K20发动机控制模块（续）K20发动机控制模块（续）K20发动机控制模块（续）K20发动机控制模块（续）K20发动机控制模块（续）K33暖风、通风与空调系统控制模块X2K33暖风、通风与空调系统控制模块X1K36传感诊断模块K36传感诊断模块（续）K41驻车辅助控制模块K36传感诊断模块（续）K41驻车辅助控制模块（续）K46 天线模块1K46 天线模块2连接器部件信息针脚导线线路号码功能1BARE（裸线）6015天线信号-20.5 WH（白色）6001天线信号+K73 OnStar模块K71变速器控制模块K73 OnStar模块（续）K84无钥匙进入模块K71变速器控制模块（续）K89防盗控制模块K84无钥匙进入模块（续）K180动力转向开关KR14电子真空泵电机继电器KR47后雾灯继电器KR56转向信号危险警告闪烁继电器M8鼓风机M37空调模式执行电机M8鼓风机（续）M40后备箱锁闩M64起动电机X1连接器部件信息针脚导线线路号码功能12.0 YE（黄色）6起动继电器控制M64起动电机X2连接器部件信息针脚导线线路号码功能125 RD/ YE（红色/黄色）2蓄电池电源M69天窗电机M74D 驾驶员侧车窗电机M74P 乘客侧车窗电机M74LR 左后车窗电机M74RR 右后车窗电机M75 雨刮电机P12 喇叭P16 组合仪表AP16 组合仪表A（续）P16 组合仪表BP19AG 左前门扬声器P19AH 右前门扬声器P19AL 左后门扬声器P19AM 右后门扬声器P19H 左前门高音扬声器P19V 右前门高音扬声器Q2 空调压缩机离合器Q6A 排气凸轮轴位置执行器电磁阀Q6B 进气凸轮轴位置执行器电磁阀Q12 蒸发排放吹洗电磁阀Q17 A 喷油器1Q17 B 喷油器2Q17 C 喷油器3Q17D 喷油器4Q22可变进气歧管电磁阀Q32自动换档执行器Q38节气门体R3 暖风空调鼓风机电阻器R14 后窗除雾格栅X1连接器部件信息针脚导线线路号码功能12.5 BN/VT（棕色/紫色）938后窗除雾栅格电源R14后窗除雾滤波器X2连接器部件信息针脚导线线路号码功能12.5 BN/VT（棕色/紫色）938后窗除雾栅格电源22.0 BN/WH（棕色/白色）683除雾滤波器电源S12顶灯开关S13驾驶员侧门锁开关（高配）S13驾驶员侧门锁开关（低配）S13驾驶员侧门锁开关（高配）（续）S15 驾驶员侧门上后备箱开启开关S26危险警告灯开关S26危险警告灯开关（续）S33喇叭开关S39点火开关S42前照灯水平调节开关S39点火开关（续）S52车外后视境调节开关S42前照灯水平调节开关（续）S72 天窗开关S52车外后视境调节开关（续）S78 多功能控制开关X1S72 天窗开关（续）S78 多功能控制开关X2S78 多功能控制开关X1（续）。
别克凯越电路图册——原厂 2008
车身线路系统8-593 8.19线路系统8.19.1诊断信息和程序8.19.1.1电气符号导线颜色表导线颜色图示上的缩写深绿色D-GN（深绿色）浅绿色L-GN（浅绿色）深蓝色D-BU（深蓝色）棕色BN（棕色）橙色OG（橙色）黄色YE（黄色）灰色GY（灰色）浅蓝色L-BU（浅蓝色）红色RD（红色）黑色BK（黑色）粉红色PK（粉红色）白色WH（白色）紫色PU（紫色）带色标的导线导线颜色图示上的缩写带白色色标的红色导线RD/WH（红色/白色）带黑色色标的红色导线RD/BK（红色/黑色）带白色色标的棕色导线BN/WH（棕色/白色）带白色色标的黑色导线BK/WH（黑色/白色）带黄色色标的黑色导线BK/YE（黑色/黄色）带黑色色标的绿色导线D-GN/BK（深绿色/黑色）带白色色标的绿色导线D-GN/WH（深绿色/白色）带黑色色标的浅绿色导线L-GN/BK（浅绿色/黑色）带黄色色标的红色导线RD/YE（红色/黄色）带蓝色色标的红色导线RD/D-BU（红色/深蓝）带棕色色标的黑色导线BK/BN（黑色/棕色）8-594线路系统车身电气符号旧符号新符号说明附加充气式保护装置（SIR）或附加保护系统（SRS）图标本图标用于提醒技术人员，该系统含有附加充气式保护装置（SIR）/附加保护系统（SRS）部件，在维修前需要特别注意。
106630106630电压指示器框示意图上的这些框格用于指示何时保险丝上有电压。
106635800768局部部件当部件采用虚线框表示时，部件或导线均未完全表示。
106637106637完整部件当部件采用实线框表示时，部件或导线均完全表示。
106641106641车身线路系统8-595电气符号（续）旧符号新符号说明保险丝106643800769部件上连接的连接器106645800771带引线的连接器106646800772带螺栓或螺钉连接孔的端子1066471066478-596线路系统车身电气符号（续）旧符号新符号说明直列式线束连接器106648800773接头106649106649底盘搭铁106651800775壳体搭铁106652800776车身线路系统8-597电气符号（续）旧符号新符号说明单丝灯泡106653800777发光二极管106655800779蓄电池106657106657电阻器1066588007818-598线路系统车身电气符号（续）旧符号新符号说明可变电阻器106659800782位置传感器106661800783二级管106664106664加热芯106666800786车身线路系统8-599电气符号（续）旧符号新符号说明马达106667800787电磁阀106668800788线圈106669800789天线1066708008158-600线路系统车身电气符号（续）旧符号新符号说明屏蔽106671106671开关106672800790单极单掷继电器－常断106673800791单极单掷继电器－常闭106674800792车身线路系统8-6198.19.2.2配电示意图（发动机罩下保险丝盒－电池正极）1360796主蓄电池E F 1保险丝30A8-620线路系统车身8.19.2.3配电示意图（发动机罩下保险丝盒－电池正极）-1.6升(L91)(BOSCH)1360796E主蓄电池E F 1保险丝30A8.19.2.4配电示意图（发动机罩下保险丝盒－空调压缩机继电器，除雾继电器，燃油泵继电器，点火继电器和冷却风扇继电器）7976318.19.2.5配电示意图（发动机罩下保险丝盒－主继电器，点火继电器）897631 4DSURIS8.19.2.6配电示意图（发动机罩下保险丝盒－主继电器，点火继电器）-1.6升(L91)(BOSCH)E8976318.19.2.7配电示意图（发动机罩下保险丝盒－仪表板保险丝盒，鼓风机继电器，点火开关，电子制动控制模块，喇叭继电器）9976318.19.2.8配电示意图（发动机罩下保险丝盒－防盗指示灯，仪表组，阅读灯，车内照明灯，中央门锁，制动开关）C86318.19.2.9配电示意图（发动机罩下保险丝盒－前雾灯继电器，电动车窗继电器）186318.19.2.10配电示意图（发动机罩下保险丝盒－前照灯继电器，照明继电器）B286318.19.2.11配电示意图（发动机罩下保险丝盒－牌照灯，蜂鸣器铃，前照灯，尾灯，前照灯开关，仪表组）B4863158.19.2.12配电示意图（发动机罩下保险丝盒－雾灯开关，音响，烟灰盒灯，保持模式开关，时钟、PRNDL照明，危险警告灯开关，通用暖风、换气和空调系统控制，日间行车灯模块）B3863198.19.2.13配电示意图（发动机罩下保险丝盒－空调压缩机继电器，除雾继电器）8.19.2.14配电示意图（发动机罩下保险丝盒－点火继电器(MR-140)）D786318.19.2.15配电示意图(发动机罩下保险丝盒－点火继电器(MR-140))-1.6升(L91)(BOSCH)1360807D EC 1035C 10851846P K /B K 0.751846P K /B K 0.75C 1017868686868.19.2.16配电示意图（发动机罩下保险丝盒－冷却风扇继电器）186318.19.2.17配电示意图（发动机罩下保险丝盒－燃油泵继电器）1360811E26(1.6L B O S C H )8.19.2.18配电示意图（发动机罩下保险丝盒－燃油泵继电器）（欧IV排放标准）8.19.2.19配电示意图（发动机罩下保险丝盒－发动机控制模块线路）C ,၍ୟဣཥዐڦದۉ๖ᅪF D N F G 22ԍ၃ີ21Bԍ၃ີ࢈.݀ۯऐቸူৈT j s j v t !E 5ৈN S .251ৈN S .251ৈI W .35112!!!!ৈ1.6L B O S C H݀ۯऐ੦ఇ(E C M )1360812E8.19.2.20配电示意图（发动机罩下保险丝盒－发动机控制模块线路）（欧IV排放标准）8.19.2.21配电示意图（仪表板保险丝盒－点火开关，音响，阻断器，数据链接插头，时钟，全自动温度控制，空调控制开关，危险警告灯开关，防盗控制装置，变速器控制模块，后雾灯继电器）3186318.19.2.22配电示意图（仪表板保险丝盒－仪表组，日间行车灯，蜂鸣器，制动开关，速度传感动力转向，空调控制开关，传感和诊断模块，驻车/空档位置，倒车灯开关）4186318.19.2.23配电示意图（仪表板保险丝盒－仪表组，日间行车灯，蜂鸣器，制动开关，速度传感动力转向，空调控制开关，传感和诊断模块，驻车/空档位置，倒车灯开关）-1.6升(L91)(BOSCH)1360814E8.19.2.24配电示意图（仪表板保险丝盒－燃油供给接头，电子制动控制模块，阻断器，防盗开关，刮水器马达/开关，危险警告灯，变速器控制模块，驻车/空档位置开关）C51863168.19.2.25配电示意图（仪表板保险丝盒－空调控制开关，鼓风机，模式马达，全自动温度控制，发动机罩下保险丝盒，进气马达，天窗开关模块，折叠后视镜，电动后视镜开关）7186318.19.2.26配电示意图（仪表板保险丝盒－时钟，音响，附加电源插座，点烟器）B81863128.19.2.27线束布线图(前线束布线)图标(1)C109(2)左前照灯(3)主冷却风扇(4)辅助冷却风扇(5)右前照灯、右转向信号灯(6)右雾灯(7)侧转向信号灯(8)喇叭(9)冷却风扇电阻(10)G101(11)C1041291805B5678910118.19.2.28线束布线图(后线束布线)图标(1)行李箱锁开关(2)防盗器锁固开关(3)牌照灯12918178.19.2.29线束布线图(后掀门线束布线)图标(1)除雾（正极）(2)右后组合灯(3)后掀门执行器(4)后厢灯开关(5)牌照灯(6)后雨刷马达(7)C406(8)左后组合灯(9)除雾（负极）(10)C405(11)C404(12)C403(13)C402(14)高位刹车灯8.19.2.30线束布线图(地板线束布线)图标(1)行李箱照明灯(2)中间高位停车灯(3)车门接触开关(4)G302(5)C351(6)前车门接触开关(7)侧气囊(8)侧气囊传感器(9)C301(10)驻车制动开关(11)燃油泵(12)C302(13)C351(14)侧气囊传感器(15)前车门接触开关(16)C371(17)后车门接触开关(18)C207(19)侧气囊(20)G30112918338.19.2.31线束布线图(仪表线束布线)图标(1)前照灯高度调节开关(2)仪表组(3)S202(4)C207(5)危险警告灯开关(6)时钟(7)车外后视镜(8)C208(9)S204(10)G204(11)附加电源插座(12)C210(13)PRNDL照明(14)BTSI电磁阀(15)保持开关(16)点烟器和烟灰盒(17)空调控制开关(18)收音机(19)S203(20)C202(21)变光器控制单元12918418.19.2.32线束布线图(车门线束布线)图标(1)数据显示(2)C351(3)高频扬声器(4)车门扬声器(5)行李箱开启开关(6)门锁开关(7)电动车窗开关(8)门锁执行器(9)中心锁紧和防盗(10)后门锁执行器(11)高频扬声器(12)C371/C381(13)后门扬声器(14)后门电动车窗马达(15)后门电动车窗开关12918428.19.3部件定位图8.19.3.1主要电器部件列表名称位置定位视图连接器端视图空调压力传感器在空调吸管中 1.6升发动机控制中发动机控制部件视图1.8升发动机控制中发动机控制部件视图1.6升发动机控制中发动机控制连接器端视图1.8升发动机控制中发动机控制连接器端视图混气风门马达在仪表板储物箱的后面，在HVAC模块上-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”环境传感器在保险杠蒙皮后，在冷凝器前-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”防盗器锁固开关车门锁芯的一部分-ABS中ABS连接器端视图烟灰盒照明灯在仪表板中心下面，烟灰盒上-仪表板、计量仪表和控制台中的仪表板、计量仪表和控制台连接器端视图鼓风机马达在仪表板厢的后面，在HVAC模块上-“手动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”鼓风机马达电阻器在仪表板厢的后面，在HVAC模块上-“手动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”制动液开关在制动器总泵中-“ABS”中“ABS连接器端视图”制动开关在制动踏板上-“ABS”中“ABS连接器端视图”制动器变速器换档互锁(BTSI)电磁阀在地板控制台的换档杆部分-“换档锁死控制”中“自动变速器换档锁死控制连接器端视图”凸轮轴位置（CMP）传感器在正时皮带罩后，在凸轮轴齿轮中间1.6升发动机机械中分解视图或1.8升发动机机械中分解视图“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”中央高位停车灯(CHMSL)左后行李架中心-“照明系统”中“照明系统连接器端视图”中央门锁单元位于地板控制台后部-“车门”中“电动车门系统连接器端视图”中心锁紧和防盗开关门锁的一部分-“车门”中“电动车门系统连接器端视图”蜂鸣器模块在驾驶员膝垫下面，靠近仪表板中心-“仪表板、计量仪表和控制台”中的“仪表板、计量仪表和控制台连接器端视图”点烟器在仪表板中心下面，烟灰盒旁边-“电源插座”中“电源插座连接器端视图”时钟在仪表板中心，收音机上面-“仪表板、计量仪表和控制台”中的“仪表板、计量仪表和控制台连接器端视图”冷却风扇在发动机室内部，在散热器后面“发动机冷却系统”中的“冷却系统部件视图”“发动机冷却系统”中“冷却系统连接器端视图”曲轴箱位置（CKP）传感器（1.6升）发动机罩右下侧，靠近变速器“1.6升发动机机械系统”中的“分解视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”曲轴箱位置（CKP）传感器（1.8升）发动机罩右下侧，靠近发动机前部“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”巡航控制模块在驾驶员膝垫下，靠近转向柱-“在巡航控制”中“巡航控制连接器端视图”数据链接插头(DLC)在驾驶员膝垫下-“数据链接通信”中“数据链接通信连接器端视图”日间行车灯(DRL)模块在驾驶员膝垫下，靠近仪表板中心-“照明系统”中“照明系统连接器端视图”变光器控制开关驾驶员仪表板侧，出风口下-“照明系统”中“照明系统连接器端视图”车门执行器门锁的一部分-“车门”中“电动车门系统连接器端视图”门锁开关位于前门板中心-“车门”中“电动车门系统连接器端视图”驾驶员气囊在方向盘中心“附加充气保护装置”中“附加充气保护装置部件视图”“附加充气保护装置”中“附加充气保护装置连接器端视图”电子制动控制模块(EBCM)在发动机室左侧，靠近发动机保险丝盒-“ABS”中“ABS连接器端视图”电子点火(EI)系统线圈（1.6升）安装在后气缸盖上“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”电子点火(EI)系统线圈（1.8升）在后气缸盖上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”发动机控制模块（ECM）（1.6升）发动机室左边，靠近保险丝盒“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”发动机控制模块（ECM）（1.8升）发动机室后部中间，在前罩板上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”发动机冷却液温度（ECT）传感器（1.6升）位于气缸体右侧，靠近进气端口1“1.6升发动机机械系统”中的“分解视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”发动机冷却液温度(ECT)传感器（1.8升）在右后气缸盖上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图蒸发排放碳罐吹洗电磁阀（1.8升）在左后气缸盖上“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”排气再循环（EGR）阀（1.6升）安装在后气缸盖上，靠近点火线圈“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”排气再循环（EGR）阀（1.8升）安装在后气缸盖上，靠近点火线圈“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”附加电源插座在地板控制台前面，在前烟灰盒下面-“电源插座”中“电源插座连接器端视图”折叠后视镜装置在仪表板舱下，靠近铰链柱螺栓-“车门”中“电动车门系统连接器端视图”前雾灯安装在前保险杠蒙皮上-“照明系统”中“照明系统连接器端视图”喷油器发动机左侧顶部“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”燃油泵在燃油箱中“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”发电机安装在发动机前侧右边-发动机电气控制中发动机电气连接器端视图玻璃天线位于后车窗-“静止车窗”中“静止车窗连接器端视图”危险警告灯开关位于仪表板中心，在各出风口中心之间“电路系统”中“线束布线视图”“照明系统”中“照明系统连接器端视图”前照灯车辆前部-“照明系统”中“照明系统连接器端视图”前照灯开关多功能操纵杆部分-“照明系统”中“照明系统连接器端视图”前照灯高度调节开关驾驶员仪表板侧，出风口下-“照明系统”中“照明系统连接器端视图”加热氧传感器1（HO2S1）位于排气歧管内“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”加热氧传感器2（HO2S2）位于排气管内“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”保持模式开关在地板控制台中-127476在“Aisin自动变速器”中连接器端视图8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图发动机罩接触开关在散热器上支架的左侧-“ABS”中“ABS连接器端视图”喇叭位于发动机室左侧内，冷却风扇左侧-“喇叭”中“喇叭连接器端视图”HVAC控制位于仪表板中心-“手动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”或“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”怠速空气控制（IAC）阀安装在节气门体上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制部件连接器端视图”点火开关位于转向柱右侧-“发动机电气控制”中“发动机电气连接器端视图”内部温度传感器位于仪表板中心的后面-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”仪表组在仪表板内，驾驶员前面-“仪表板、计量仪表和控制台”中的“仪表板、计量仪表和控制台连接器端视图”进气温度（IAT）传感器（1.6升）安装在进气歧管上“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”进气温度(IAT)传感器（1.8升）安装在空气进气管上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”进气马达位于仪表板舱后面，在暖风、通风与空调系统模块上-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”钥匙未拔提醒开关位于转向柱内，点火开关部分-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”爆震传感器位于发动机罩左侧下部，靠近起动机“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”牌照灯位于后箱门中心“电路系统”中“线束布线视图”“照明系统”中“照明系统连接器端视图”灯开关多功能操纵杆部分-“照明系统”中“照明系统连接器端视图”主节气门进气执行器节气门体部分“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”进气歧管绝对压力（MAP）传感器（1.6升）位于发动机室后部，在前罩板上“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图进气歧管绝对压力（MAP）传感器（1.8升）安装在进气歧管上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”阅读灯安装在车顶篷衬层上-“车顶”中“电动车顶系统连接器端视图”后视镜控制开关位于驾驶员座车门板上前角-“车门”中“电动车门系统连接器端视图”模式马达位于仪表板舱后面，在暖风、通风与空调系统模块上-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”氧气传感器（1.6升）安装在排气歧管管上“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”供油连接器位于发动机室内部左侧，靠近保险丝盒“电路系统”中“线束布线视图”“ABS”中“ABS连接器端视图”氧气(O2)传感器（1.8升）安装在排气歧管上“1.8升发动机控制系统”中“发动机控制系统部件视图”“1.8升发动机控制系统”中“发动机控制系统连接器端视图”驻车空档位置（PNP）开关位于变速器上125657在“Aisin自动变速器”中分解视图127476在“Aisin自动变速器”中连接器端视图驻车位置按钮在地板控制台的换档杆部分-“换档锁死控制”中“自动变速器换档锁死控制连接器端视图”乘客气囊在仪表板内，乘客座椅的前面“附加充气保护装置”中“附加充气保护装置部件视图”“附加充气保护装置”中“附加充气保护装置连接器端视图”电动车窗单元外后视镜部分-“车门”中“电动车门系统连接器端视图”高功率晶体模组位于仪表板舱后面，在暖风、通风与空调系统模块上-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”电动后视镜马达在车门板内-“车门”中“电动车门系统连接器端视图”电动车窗开关位于前门板中心-“车门”中“电动车门系统连接器端视图”PRNDL照明位于地板控制台内，靠近地板换档器-“照明系统”中“照明系统连接器端视图”收音机位于仪表板中心内-“音响娱乐系统中”的“音响娱乐系统连接器端视图”雨水传感器前风窗玻璃中心顶部，在车内后视镜后面-“刮水器/洗涤器系统”中“刮水器/洗涤器系统连接器端视图”遥控门锁接收器（RCDLR）位于地板控制台后部-“防盗系统”中“防盗系统连接器端视图”倒车灯开关在手动变速器上“手动变速器D-16”中“手动变速器部件视图”“照明系统”中“照明系统连接器端视图”乘客室灯安装在车顶篷衬层上-“照明系统”中“照明系统连接器端视图”8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图车内照明灯天窗开关安装在车顶篷衬层上-“照明系统”中“照明系统连接器端视图”安全带开关在驾驶员座椅安全带扣环-“安全带”中“安全带连接器端视图”传感和诊断模块（SDM）位于地板控制台后部“附加充气保护装置”中“附加充气保护装置部件视图”“附加充气保护装置”中“附加充气保护装置连接器端视图”侧气囊在前侧座椅外部的膝垫上“附加充气保护装置”中“附加充气保护装置部件视图”“附加充气保护装置”中“附加充气保护装置连接器端视图”侧气囊传感器在中间支柱上“附加充气保护装置”中“附加充气保护装置部件视图”“附加充气保护装置”中“附加充气保护装置连接器端视图”侧转向信号灯安装在前翼子板上-“照明系统”中“照明系统连接器端视图”报警器在洗涤液储液罐上面，在左前轮的前面，在挡泥板后面-“ABS”中“ABS连接器端视图”前端扬声器安装在前车门板-“音响娱乐系统中”的“音响娱乐系统连接器端视图”后扬声器安装在后车门板-“音响娱乐系统中”的“音响娱乐系统连接器端视图”车速传感动力转向(SSPS)线圈在动力转向泵压力出口-可变作用力转向系统中转向控制系统连接器端视图车速传感动力转向(SSPS)模块在仪表板舱后面-“可变作用力转向系统”中“转向控制系统连接器端视图”数据显示在驾驶员座车门的门锁旋钮底部处-“ABS”中“ABS连接器端视图”方向盘传感器在转向柱的底部-“可变作用力转向系统”中“转向控制系统连接器端视图”天窗模块在天窗上-“车顶”中“电动车顶系统连接器端视图”阳光传感器位于仪表盘顶部中心，在前风窗玻璃底部-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”尾灯车辆的后部-“照明系统”中“照明系统连接器端视图”防盗控制模块位于转向柱内，点火开关处-“防盗系统”中“防盗系统连接器端视图”节气门位置（TP）传感器安装在节气门体上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”变速器控制模块在仪表板下面，靠近转向柱-127476在“Aisin自动变速器”中连接器端视图行李箱灯在后箱内部，行李架下面-“照明系统”中“照明系统连接器端视图”8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图行李箱锁开关行李箱锁部分-“ABS”中“ABS连接器端视图”行李箱开启开关在驾驶员座的车门板上，扬声器上面-“ABS”中“ABS连接器端视图”前高频扬声器安装在前门板上-“音响娱乐系统中”的“音响娱乐系统连接器端视图”后高频扬声器安装在后车门板-“音响娱乐系统中”的“音响娱乐系统连接器端视图”可变几何形状进气电磁阀(VGIS)安装在进气歧管上“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”车速传感器（VSS）－手动变速器在变速器的顶部“手动变速器D-16”中“手动变速器部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”洗涤器泵在洗涤液储液罐上面，在左前轮的前面，在挡泥板后面-“刮水器/洗涤器系统”中“刮水器/洗涤器系统连接器端视图”水传感器位于仪表板舱后面，在暖风、通风与空调系统模块上-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”车轮速度传感器车轮轮毂部分“ABS”中“ABS部件视图”“ABS”中“ABS连接器端视图”刮水器马达在前罩板上，在左侧进风口格栅下面-“刮水器/洗涤器系统”中“刮水器/洗涤器系统连接器端视图”刮水器开关位于转向柱的右侧-“刮水器/洗涤器系统”中“刮水器/洗涤器系统连接器端视图”8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图。

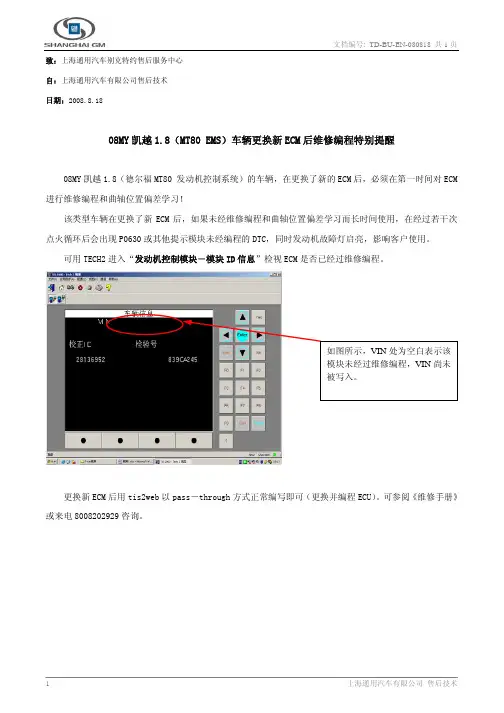

08MY凯越1[1].8(MT80 EMS)车辆更换新ECM后维修编程特别提醒
![08MY凯越1[1].8(MT80 EMS)车辆更换新ECM后维修编程特别提醒](https://img.taocdn.com/s3/m/3a5f8eef856a561252d36f7b.png)
文档编号: TD-BU-EN-080818 共1页
致：上海通用汽车别克特约售后服务中心
自：上海通用汽车有限公司售后技术
日期：2008.8.18
08MY凯越1.8（MT80 EMS）车辆更换新ECM后维修编程特别提醒
08MY凯越1.8（德尔福MT80 发动机控制系统）的车辆，在更换了新的ECM后，必须在第一时间对ECM 进行维修编程和曲轴位置偏差学习！
该类型车辆在更换了新ECM后，如果未经维修编程和曲轴位置偏差学习而长时间使用，在经过若干次点火循环后会出现P0630或其他提示模块未经编程的DTC，同时发动机故障灯启亮，影响客户使用。
可用TECH2进入“发动机控制模块－模块ID信息”检视ECM
是否已经过维修编程。
更换新ECM后用tis2web以pass－through方式正常编写即可（更换并编程ECU）。
可参阅《维修手册》或来电8008202929咨询。
1 上海通用汽车有限公司售后技术。
2008款凯越1.6(手动档)稳加油耸车
2008款凯越1.6(手动挡)稳加油耸车故障现象：2008款凯越1.6(手动档)，稳加油时，感觉车速不稳，在油门踏板开度不变的情况下，车辆不停地在加速/减速、加速/减速，感觉像坐轿一样。
急加速时一切正常。
故障诊断与排除：修理工接修此车后，首先观察到仪表上发动机故障指示灯已点亮，用TECH2检查发动机电控系统，记忆故障码P0404：废气再循环(EGR)阀打开位置性能故障。
修理工断开了EGR 阀的电插头试车，故障不再出现，这说明故障现象和EGR 阀故障码P0404有关。
接着修理工检查了EGR 阀线路，没有发现问题，更换了EGR 阀，结果故障依旧。
又参阅维修手册，先后更换了与这一故障码相关的发动机控制模块(ECM)、进气压力传感器(MAP)、节气门位置传感器(TPS)，结果都无效，于是将车交给笔者修理。
笔者查阅维修手册中关于该故障码的说明如下：废气再循环(EGR)系统用于降低高燃烧温度造成的氮氧化合物(NOx)排放水平，它通过将少量排气送回燃烧室实现这个作用。
当空气和燃油的混合汽被排气稀释后，燃烧温度会降低。
EGR 控制电路见图1，此系统应用线性废气再循环阀，可精确地向发动机提供排气，无需使用进气歧管真空。
该阀控制从排气歧管流出、通过受发动机控制模块(ECM)控制的带有轴针的小孔进入进气歧管的废气流量。
ECM 用节气门位置(TPS)和进气歧管绝对压力(MAP)传感器的输入控制EGR 阀轴针位置。
必要时，ECM 通过控制点火信号向EGR 阀发出操作指令。
ECM 通过一个反馈信号监测其指令的结果，此反馈信号也可以利用故障诊断仪监测，代表废气再循环(EGR)阀轴针的实际位置。
可在故障诊断仪上监测出EGR 阀的理想位置，EGR 阀的实际位置应始终接近其理想位置，如果调节系统偏差>25%，则会设置故障码图1 EGR 阀控制电路图P0404。
根据以上分析，可以判断是EGR阀未按ECM的操作指令动作，系统偏差过大，从而记忆相应故障码。
2008款凯越1.6(手动挡)稳加油耸车
作正 常
阀动作测试仪 呢?
连 接T E C H 2
，
，
不参
T E C H2 试 车
照T E C H 2 关 闭发 动 机 的提 示
启动发
，
发现 当 指令E G
E C M R
动机
，
选 择 T E C H 2 的发 动 机 特 殊 功 能
R
阀动
指令E G
阀的动 作
，
结果发 现 当E G
，
R
电
作时
。
故 障现
。
，
线 路 上 有3
出 现 信 号 时有 中断 又 恢 复 的情 况 发 生
。
一
使 用 示 波 器 对 来 自第 1 车 速
，
『
{?
i
l 《一
'
如 图5 所 示
。
传 感 器 的车 速信 号 进 行检 查
示
，
如 图4 所
检 查 检 测 仪 数 据流 显 示 车速信号 出现
，
，
始终有
j
●
_
信号 始终正 常
想位置
EG R
，
阀的实际位置
如 果 调 节系统
修理
。
管流 出
、
通 过 受 发 动 机 控 制 模 块 (E C M )
应 始 终 接近 其 理 想 位 置
, 以 及 发 动 机 E C u ~t 面 的 手 套 盒
-
，
使用万
0
发 动 机 E C U 的 车 速 信 号 检 查 中发 现
，
’
用 表对相 关线路进行检测 左 右 的电 阻
，
过
一

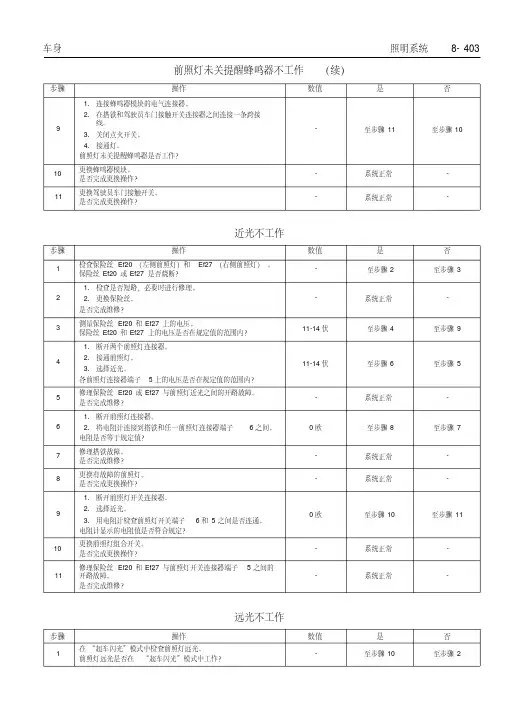

2008凯越维修手册_Part5
91.连接蜂鸣器模块的电气连接器。
2.在搭铁和驾驶员车门接触开关连接器之间连接一条跨接线。
3.关闭点火开关。
4.接通灯。
前照灯未关提醒蜂鸣器是否工作？-至步骤11至步骤1010更换蜂鸣器模块。
是否完成更换操作？-系统正常-11更换驾驶员车门接触开关。
是否完成更换操作？-系统正常-近光不工作步骤操作数值是否1检查保险丝Ef20（左侧前照灯）和Ef27（右侧前照灯）。
保险丝Ef20或Ef27是否烧断？-至步骤2至步骤321.检查是否短路，必要时进行修理。
2.更换保险丝。
是否完成维修？-系统正常-3测量保险丝Ef20和Ef27上的电压。
保险丝Ef20和Ef27上的电压是否在规定值的范围内？11-14伏至步骤4至步骤941.断开两个前照灯连接器。
2.接通前照灯。
3.选择近光。
各前照灯连接器端子5上的电压是否在规定值的范围内？11-14伏至步骤6至步骤55修理保险丝Ef20或Ef27与前照灯近光之间的开路故障。
是否完成维修？-系统正常-61.断开前照灯连接器。
2.将电阻计连接到搭铁和任一前照灯连接器端子6之间。
电阻是否等于规定值？0欧至步骤8至步骤77修理搭铁故障。
是否完成维修？-系统正常-8更换有故障的前照灯。
是否完成更换操作？-系统正常-91.断开前照灯开关连接器。
2.选择近光。
3.用电阻计检查前照灯开关端子6和5之间是否连通。
电阻计显示的电阻值是否符合规定？0欧至步骤10至步骤1110更换前照灯组合开关。
是否完成更换操作？-系统正常-11修理保险丝Ef20和Ef27与前照灯开关连接器端子5之间的开路故障。
是否完成维修？-系统正常-远光不工作步骤操作数值是否1在“超车闪光”模式中检查前照灯远光。
前照灯远光是否在“超车闪光”模式中工作？-至步骤10至步骤2前照灯未关提醒蜂鸣器不工作（续）步骤操作数值是否2测量前照灯开关连接器端子7上的电压。
电压是否在规定范围内？11-14伏至步骤4至步骤33修理前照灯开关连接器端子7和保险丝Ef12之间的开路故障。
全新凯越使用操作维护说明书和操作注意事项_图文(精)
别克新凯越使用手册别克新凯越使用手册——今天,我们就先从内外详细的观察开始,先让大家熟悉下这款势必引发紧凑型市场“地震”的产品。
通用别克新凯越挟着曾经的“新三样”威名, 以10.38万-14.98万的价格重新冲入了国内紧凑型市场。
我们汽车点评网也在第一时间得到了一辆测试车,并对其进行了详细而专业的全方位“体检”——这其中的结果不乏惊喜,而今天,我们就先从内外详细的观察开始,先让大家熟悉下这款势必引发紧凑型市场“地震”的产品。
● 外观——向“美国派”的回归众所周知,凯越虽然挂着别克的车标,但骨子里流淌的到底还是韩系的血统,所以在老凯越的身上, 我们很难看到美式车引以为豪的肌肉感,更多的是一分中庸平实。
在数年前的车市中,这种低调务实的风格也许正符合消费者的需求,但在追求个性化的如今,这份中庸就未必那么讨好了。
而在新凯越身上,我们看到了一种向“美国派”的回归:直瀑式的镀铬中网非常霸气,给人感觉耳目一新;立体分层晶钻前大灯采用尖锐的造型,给前脸平添几分攻击性与动感,更定下了整车大气沉稳中隐含锐利的基调;前保险杠左右两端略微突出,增添了一分肌肉感,让人觉得更值得依赖;雾灯也由原来朴实的四边形改为更时尚可爱的圆形,并在细节处毫不吝啬地使用镀铬条装饰,配合保险杠上的蛛网状进气隔栅,显得十分优雅(购车参考豪华。
〖带侧转向灯的外后视镜(左,与车身同色的门把手〗相比较而言, 新凯越车身侧面的改变就要小了很多, 线条非常简洁, 甚至取消了老款中的侧面防擦条, 干净利落的高腰线、明显外凸的轮眉与侧裙边勾勒出美系车招牌式的肌肉感。
车尾饱的轮廓并没有太多变化,但更为丰富的细节元素使其看上去更为时尚紧凑,其中尤以造型典雅的 1 8 星 LED 尾灯最为吸引眼球;同时在突出的后保险杠上,黑色的塑料装饰与反光板不仅更添“运动范儿”, 也平衡了整个车尾的视觉重心。
而在牌照架的上侧,还体贴的设计有倒车摄像头与照明灯,非常显档次。
● 内饰——做工有所进步,设计更时尚拉开车门,上黑下米的的双色材质之间用仿桃木与银色金属装饰。
2008凯越维修手册.part2
1289856
9. 用测隙规测量活塞环侧隙。参见 “6.2.1.2 发动 机机械系统规格”。
10. 如果活塞环过厚，试用另一活塞环。
11. 如果没有符合规格的活塞环，将活塞环放在玻璃 上，用砂纸打磨至规定尺寸。
1289858
6-204 发动机机械系统 -1.8 升 (L79)
发动机
12. 安装活塞油环、扩张器，再将第二道油环装入活 塞下部的环槽。
11. 如果轴承孔不符合规格，更换发动机机身。
12. 用缸孔规检查发动机机身缸孔是否磨损、跳动、 起棱和有锥度。参见 “6.2.1.2 发动机机械系统 规格”。
13. 检查发动机机身缸孔是否磨光。必要时轻微珩磨 缸径。
1289855
检查程序－连杆
1. 将连杆轴承涂上发动机机油。 2. 将连杆轴承盖装入连杆轴颈。 3. 将连杆轴下承装入连杆轴承盖。 重要注意事项：将连杆轴颈涂上润滑脂并轻微润滑连杆 轴承，以便在拆卸连杆轴承盖时塑料测量条不会撕裂。 4. 用市面上的塑料测量条 （可延展塑料条），测量
1289849
6-202 发动机机械系统 -1.8 升 (L79)
发动机
告诫：小心处理活塞。磨损了的活塞环较锐利，可能导 致人身伤害。 13. 拆卸活塞。 14. 用活塞环扩张器撑开活塞环。 15. 拆卸活塞环。
1289850
16. 使用 J 24086-B （1），从活塞和连杆总成上拆卸 活塞销。
盖螺栓。
紧固
将凸轮轴轴承盖螺栓紧固至 8 牛 z 米 （71 磅英寸）。
6-208 发动机机械系统 -1.8 升 (L79)
1289783
发动机
9. 测量进气门凸轮轴端隙和排气门凸轮轴端隙。参 见 “6.2.1.2 发动机机械系统规格”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发动机发动机机械系统-1.8升 (L79) 6-197
48. 安装正时皮带。
参见“6.2.4.4 正时皮带的更
换”。
49. 调节正时皮带张紧度。
参见“6.2.4.3 正时皮带
的检查”。
50. 将前凸轮轴盖拐角和后凸轮轴罩至气缸盖密封顶
面涂上少量衬垫密封剂。
51. 安装凸轮轴罩和凸轮轴罩衬垫。
52. 安装凸轮轴罩垫圈。
53. 安装凸轮轴罩螺栓。
紧固
将凸轮轴罩螺栓紧固至8 牛米（71 磅英寸）。
1289764
1289895 1289912 54. 将点火线连接到火花塞上。
55. 安装火花塞罩。
56. 安装火花塞罩螺栓。
紧固
将火花塞罩螺栓紧固至3 牛米（27 磅英寸）。
57. 将通气管连接到凸轮轴罩上。
58. 安装前正时皮带罩。
59. 安装前正时皮带罩螺栓。
紧固
将前正时皮带罩螺栓紧固至8 牛米
（71 磅英寸）。
60. 安装发动机举升装置。
61. 从OTC 1726 上移除发动机。
62. 用J 36972 或KM-635 安装新曲轴后油封。
6-198 发动机机械系统-1.8升 (L79) 发动机
63. 安装飞轮或柔性板。
64. 安装飞轮或柔性板螺栓。
紧固
将飞轮螺栓紧固至65 牛米（48 磅英尺）。
使
用J 45059 或者KM-470-B(1)，将飞轮螺栓再紧
固30 度，再加15 度。
对于自动变速器，将柔性
板螺栓紧固至45 牛米（33 磅英尺）。
65. 安装发动机。
参见“6.2.4.14 发动机的更换”。
1289914
6.2.4.18活塞、连杆和轴承的清洁和检查
所需工具
J 8087 缸孔规或者等效工具
1. 检查连杆是否弯曲或扭曲。
如果连杆弯曲或扭曲，
更换连杆。
2.
3.
4.
5. 检查连杆轴承。
检查连杆下端是否磨损。
检查连杆上端是否划伤。
检查曲轴连杆轴承轴颈是否磨损。
参见“6.2.1.2 发动机机械系统规格”。
6.
7. 检查活塞是否划伤、开裂和磨损。
用螺旋测微器检查活塞锥度。
1289853
发动机发动机机械系统-1.8升 (L79) 6-199
8. 检查活塞与连杆的配合。
1289854
9. 用直线规和测隙规，检查发动机机身顶面平整度。
参见“6.2.1.2 发动机机械系统规格”。
10. 使用J 8087 检查轴承孔的连通性和定位。
参见
“6.2.1.2 发动机机械系统规格”。
11. 如果轴承孔不符合规格，更换发动机机身。
12. 用缸孔规检查发动机机身缸孔是否磨损、跳动、
起棱和有锥度。
参见“6.2.1.2 发动机机械系统
规格”。
13. 检查发动机机身缸孔是否磨光。
必要时轻微珩磨
缸径。
1289855
检查程序－连杆
1.
2.
3. 将连杆轴承涂上发动机机油。
将连杆轴承盖装入连杆轴颈。
将连杆轴下承装入连杆轴承盖。
重要注意事项：将连杆轴颈涂上润滑脂并轻微润滑连杆
轴承，以便在拆卸连杆轴承盖时塑料测量条不会撕裂。
4. 用市面上的塑料测量条（可延展塑料条），测量
所有连杆轴承间隙。
5. 按轴承宽度，切割塑料测量条长度。
将塑料条沿
轴向放在连杆轴颈和连杆轴承之间。
1289905。
