永磁电机的工作原理
永磁电机的工作原理
永磁电机的工作原理引言概述永磁电机是一种利用永磁体产生磁场来实现电能和机械能之间转换的电机。
它具有体积小、效率高、响应速度快等优点，在现代工业中得到广泛应用。
本文将详细介绍永磁电机的工作原理。
一、永磁电机的基本结构1.1 永磁体：永磁电机中的永磁体通常采用稀土磁体，如钕铁硼磁体或钴铁硼磁体。
这些磁体具有高磁能积和稳定的磁性能。
1.2 定子：永磁电机的定子是由绕组和铁芯构成的。
绕组通常采用导电线圈，通过电流在绕组中产生磁场。
1.3 转子：永磁电机的转子是由永磁体构成的，通过转动产生磁场。
二、永磁电机的工作原理2.1 磁场产生：永磁电机中的永磁体和定子绕组产生的磁场相互作用，形成旋转磁场。
2.2 电流产生：当给定子绕组通电时，定子绕组中产生的磁场与永磁体的磁场相互作用，产生电流。
2.3 力矩产生：根据洛伦兹力的原理，电流在磁场中受力，从而产生力矩，驱动转子旋转。
三、永磁电机的工作特点3.1 高效率：永磁电机具有高效率，能够将电能转换为机械能的效率较高。
3.2 响应速度快：由于永磁电机的结构简单，响应速度快，适用于需要高速响应的场合。
3.3 体积小：相比于传统的感应电机，永磁电机体积小，适合安装在空间有限的场合。
四、永磁电机的应用领域4.1 电动车：永磁电机在电动车中得到广泛应用，能够提供高效率的动力输出。
4.2 工业机械：永磁电机在各类工业机械中也得到广泛应用，如风力发电机、泵等。
4.3 家用电器：永磁电机在家用电器中也有应用，如吸尘器、洗衣机等。
五、永磁电机的发展趋势5.1 高性能：未来永磁电机将朝着高性能、高效率的方向发展，以满足不同领域的需求。
5.2 智能化：随着智能化技术的发展，永磁电机也将朝着智能化的方向发展，实现更智能的控制和调节。
5.3 绿色环保：永磁电机具有高效率和低能耗的特点，未来将成为绿色环保的重要选择。
总结：永磁电机作为一种高效率、响应速度快的电机，在现代工业中得到广泛应用。
通过了解永磁电机的工作原理和特点，可以更好地理解其在各个领域的应用和未来发展趋势。
永磁同步电动机的工作原理
永磁同步电动机的工作原理
永磁同步电动机是一种利用永磁体产生磁场与电流产生的磁场之间的相互作用来实现电动机工作的电机。
其工作原理如下：
1. 永磁体磁通产生：在永磁同步电动机内，通过一组永磁体（通常为强大的永磁体磁铁）产生持久稳定的磁通，这个磁场是固定的，不需要外部电源。
2. 定子产生旋转磁场：在电动机的定子中通过三相交流电源输入三相电流，产生旋转磁场。
这个旋转磁场的频率和大小由输入电源的电压和频率决定。
3. 磁场相互作用：永磁体产生的稳定磁场与旋转磁场相互作用产生转矩。
旋转磁场的磁场分布会推动永磁体内的磁场旋转，从而使电动机动起来。
4. 运动控制：通过控制电动机输入的电流频率和幅值，可以调整旋转磁场的磁场分布，实现对电动机运动的控制。
通过调整电流频率和幅值，可以改变磁场相互作用的方式，从而实现调速、定位等功能。
总结起来，永磁同步电动机的工作原理是通过永磁体产生的稳定磁场与电流产生的旋转磁场相互作用，从而产生转矩，驱动电动机工作。
控制电流的频率和幅值可以实现对电动机运动的精确控制。

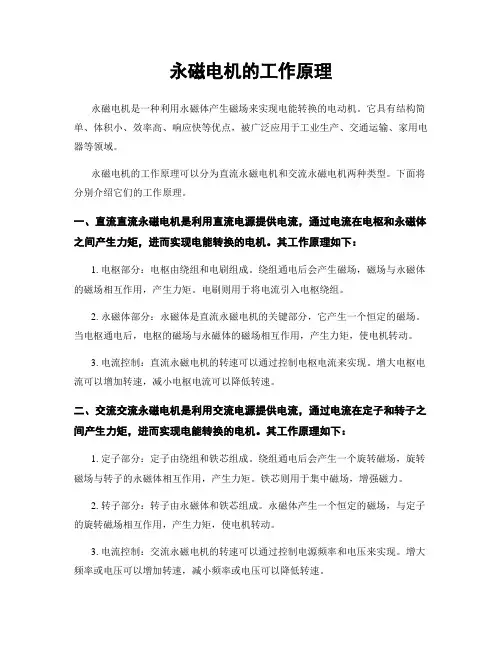

永磁电机的工作原理
永磁电机的工作原理永磁电机是一种利用永磁体产生磁场来实现电能转换的电动机。
它具有结构简单、体积小、效率高、响应快等优点，被广泛应用于工业生产、交通运输、家用电器等领域。
永磁电机的工作原理可以分为直流永磁电机和交流永磁电机两种类型。
下面将分别介绍它们的工作原理。
一、直流直流永磁电机是利用直流电源提供电流，通过电流在电枢和永磁体之间产生力矩，进而实现电能转换的电机。
其工作原理如下：1. 电枢部分：电枢由绕组和电刷组成。
绕组通电后会产生磁场，磁场与永磁体的磁场相互作用，产生力矩。
电刷则用于将电流引入电枢绕组。
2. 永磁体部分：永磁体是直流永磁电机的关键部分，它产生一个恒定的磁场。
当电枢通电后，电枢的磁场与永磁体的磁场相互作用，产生力矩，使电机转动。
3. 电流控制：直流永磁电机的转速可以通过控制电枢电流来实现。
增大电枢电流可以增加转速，减小电枢电流可以降低转速。
二、交流交流永磁电机是利用交流电源提供电流，通过电流在定子和转子之间产生力矩，进而实现电能转换的电机。
其工作原理如下：1. 定子部分：定子由绕组和铁芯组成。
绕组通电后会产生一个旋转磁场，旋转磁场与转子的永磁体相互作用，产生力矩。
铁芯则用于集中磁场，增强磁力。
2. 转子部分：转子由永磁体和铁芯组成。
永磁体产生一个恒定的磁场，与定子的旋转磁场相互作用，产生力矩，使电机转动。
3. 电流控制：交流永磁电机的转速可以通过控制电源频率和电压来实现。
增大频率或电压可以增加转速，减小频率或电压可以降低转速。
总结：永磁电机的工作原理可以简单概括为利用电流在电枢和永磁体之间或定子和转子之间产生力矩，从而实现电能转换。
直流永磁电机通过直流电源提供电流，交流永磁电机通过交流电源提供电流。
永磁体产生恒定的磁场，与电流产生的磁场相互作用，产生力矩，使电机转动。
电流的控制可以实现电机的转速调节。
永磁电机由于其结构简单、效率高等特点，被广泛应用于各个领域。
永磁电机的工作原理
永磁电机的工作原理引言概述：永磁电机是一种常见的电动机类型，具有高效、高功率密度和高可靠性等优点。
本文将详细介绍永磁电机的工作原理，涵盖了磁场产生、转矩产生、转子运动、控制方法以及应用领域等五个大点。
正文内容：1. 磁场产生1.1 永磁材料：介绍永磁电机中常用的磁性材料，如永磁体和磁钢等，以及它们的特性和制备方法。
1.2 磁场分布：解释永磁电机中的磁场分布情况，包括永磁体的磁场分布和磁场强度的变化规律。
2. 转矩产生2.1 磁场与电流的相互作用：介绍永磁电机中磁场与电流之间的相互作用原理，包括洛伦兹力和转矩的产生关系。
2.2 磁场定向：阐述永磁电机中如何通过磁场定向来产生转矩，包括磁场定向的方法和影响因素。
2.3 磁场调节：说明永磁电机中如何通过调节磁场强度或方向来实现转矩的调节，包括磁场调节的原理和实现方法。
3. 转子运动3.1 转子结构：介绍永磁电机中常见的转子结构，如内转子和外转子等，以及它们的特点和应用场景。
3.2 磁场与转子的耦合：解释永磁电机中磁场与转子之间的耦合关系，包括磁场对转子的作用和转子对磁场的影响。
3.3 转子运动特性：说明永磁电机中转子的运动特性，包括转速、转向和转子的稳定性等。
4. 控制方法4.1 电流控制：介绍永磁电机中常用的电流控制方法，包括直流电流控制和交流电流控制等，以及其原理和应用场景。
4.2 转速控制：阐述永磁电机中的转速控制方法，包括开环控制和闭环控制等，以及其优缺点和适用范围。
4.3 功率控制：说明永磁电机中的功率控制方法，包括电压控制和频率控制等，以及其对电机性能的影响和应用领域。
5. 应用领域5.1 汽车工业：介绍永磁电机在汽车工业中的应用，如电动汽车和混合动力汽车等。
5.2 工业自动化：阐述永磁电机在工业自动化领域的应用，如机床、机器人和工业生产线等。
5.3 可再生能源：说明永磁电机在可再生能源领域的应用，如风力发电和太阳能发电等。
总结：综上所述，永磁电机的工作原理涵盖了磁场产生、转矩产生、转子运动、控制方法以及应用领域等五个大点。
永磁电机的工作原理
永磁电机的工作原理永磁电机是一种利用永磁体产生磁场来实现电能转换的电动机。
它的工作原理基于洛伦兹力和磁场相互作用的原理。
1. 磁场产生永磁电机中的磁场是通过永磁体产生的。
永磁体是一种能持续产生磁场的材料，通常使用稀土磁体或永磁合金制成。
当永磁体被加热或通过外部磁场磁化后，它会产生一个固定的磁场。
2. 电流供给永磁电机中的电流通常是通过直流电源供给的。
电流通过电机的线圈，形成一个电流磁场。
这个电流磁场与永磁体的磁场相互作用，产生一个力矩。
3. 力矩产生当电流通过电机的线圈时，线圈中的电流磁场与永磁体的磁场相互作用，产生一个力矩。
根据右手定则，电流方向与磁场方向垂直时，力矩最大。
这个力矩会使电机的转子开始旋转。
4. 转子运动转子是永磁电机中的旋转部分，通常由一组磁极和线圈组成。
当力矩作用于转子时，转子开始旋转。
由于转子上的磁极与永磁体的磁极相互作用，转子会继续旋转，直到达到平衡状态。
5. 输出功率永磁电机的输出功率取决于转子的转速和扭矩。
通过调节电流的大小和方向，可以控制转速和扭矩。
输出功率可以通过机械轴上的负载来完成工作，例如驱动风扇、泵或机械传动系统。
总结：永磁电机通过永磁体产生的磁场和电流磁场之间的相互作用来实现电能转换。
当电流通过电机的线圈时，产生的电流磁场与永磁体的磁场相互作用，产生一个力矩，使转子开始旋转。
通过调节电流的大小和方向，可以控制转速和扭矩，实现对输出功率的调节。
永磁电机因其高效率、高功率密度和快速响应等特点，在许多应用领域得到广泛应用，如电动车、工业机械和家用电器等。
永磁电机的工作原理
永磁电机的工作原理永磁电机是一种利用永磁体产生磁场来实现电能转换的电机。
它是一种新型的电机，具有体积小、重量轻、效率高、响应速度快等优点，因此在工业生产和生活中得到了广泛的应用。
在本文中，我们将详细介绍永磁电机的工作原理。
永磁电机的工作原理可以简单地理解为利用永磁体产生的磁场与电流产生的磁场相互作用，从而产生力矩，驱动电机转动。
永磁电机通常由定子和转子两部分组成。
定子上通常布置有线圈，而转子上则布置有永磁体。
当电流通过定子线圈时，产生磁场，这个磁场与永磁体产生的磁场相互作用，从而产生力矩，驱动转子转动。
永磁电机的工作原理可以通过以下几个方面来详细解释：1. 磁场相互作用原理永磁电机中，永磁体产生的磁场与定子线圈中产生的磁场相互作用，从而产生力矩。
这是永磁电机能够实现电能转换的基本原理。
当电流通过定子线圈时，产生的磁场会与永磁体产生的磁场相互作用，根据洛伦兹力的作用原理，产生力矩，从而驱动转子转动。
2. 磁场控制原理永磁电机的磁场是通过永磁体产生的，因此可以通过控制永磁体的磁场强度来实现对电机的控制。
通常情况下，可以通过改变定子线圈中的电流来改变磁场的强度，从而实现对电机的转速和转矩的控制。
3. 反电动势原理永磁电机在工作过程中会产生反电动势。
当电机转动时，磁场会随之变化，从而产生反电动势。
这个反电动势会影响电机的电流和转矩，因此在设计永磁电机时需要考虑这一因素，以实现电机的稳定工作。
4. 调速控制原理永磁电机可以通过改变定子线圈中的电流来实现调速控制。
通过改变电流的大小和方向，可以改变磁场的强度和方向，从而实现对电机转速的控制。
这为永磁电机在不同工况下的应用提供了便利。
总之，永磁电机的工作原理是通过永磁体产生的磁场与定子线圈中产生的磁场相互作用，从而产生力矩，驱动电机转动。
同时，通过控制磁场的强度和方向，可以实现对电机的转速和转矩的控制。
这些原理为永磁电机在工业生产和生活中的应用提供了基础，也为其未来的发展提供了潜力。
永磁电机的工作原理
永磁电机的工作原理引言概述：永磁电机是一种使用永磁体作为励磁源的电机，具有高效率、高功率密度和快速响应等优点，被广泛应用于各种电动车辆、家用电器和工业设备中。
了解永磁电机的工作原理对于电机的设计和应用至关重要。
一、永磁电机的基本结构1.1 永磁体：永磁电机的关键部件是永磁体，通常采用稀土永磁材料如钕铁硼。
1.2 定子：永磁电机的定子包括定子铁芯和定子绕组，定子绕组通常为三相绕组。
1.3 转子：永磁电机的转子包括转子铁芯和永磁体，永磁体固定在转子上。
二、永磁电机的工作原理2.1 磁场产生：永磁体在电机中产生恒定的磁场，这个磁场是电机工作的基础。
2.2 电磁感应：当定子绕组通电时，会在定子绕组周围产生磁场，与永磁体的磁场相互作用产生电磁力。
2.3 电机转动：由于电磁力的作用，转子受到力的作用开始转动，从而驱动电机的转动。
三、永磁电机的控制方式3.1 直流控制：通过调节直流电压和电流来控制电机的转速和扭矩。
3.2 矢量控制：通过对电机的电流和磁场进行矢量控制，实现精确的转速和扭矩控制。
3.3 空间矢量调制：通过调节电机的相电流波形和频率，实现电机的高效率和低噪音运行。
四、永磁电机的优势4.1 高效率：永磁电机具有高效率和高功率密度，能够实现更低的能耗和更高的性能。
4.2 高响应速度：永磁电机响应速度快，能够实现快速启动和停止。
4.3 长寿命：由于永磁体的稳定性和耐用性，永磁电机具有较长的使用寿命。
五、永磁电机的应用领域5.1 电动车辆：永磁电机被广泛应用于电动汽车、电动自行车等交通工具中。
5.2 家用电器：永磁电机在家用电器如洗衣机、冰箱等中得到广泛应用。
5.3 工业设备：永磁电机在各种工业设备如风力发电机、机床等中发挥重要作用。
结论：永磁电机的工作原理基于永磁体和电磁感应的相互作用，通过控制方式实现精确的转速和扭矩控制。
永磁电机具有高效率、高响应速度和长寿命等优点，在各种应用领域都有着广泛的应用前景。
永磁同步电机 原理
永磁同步电机原理
永磁同步电机是一种利用永磁体和电磁体相互作用，实现转子与旋转磁场同步运动的电机。
它的原理基于磁场相互作用和电磁感应的原理。
具体原理如下：
1. 永磁体产生磁场：永磁同步电机的转子上装有永磁体，永磁体产生固定的磁场。
这个磁场可以是永久磁铁，或者由由稀土磁体、钕磁铁硼等现代高能量高矩磁体生成。
2. 定子产生旋转磁场：在永磁同步电机的定子上通以三相交流电源，通过三相绕组在定子上产生旋转磁场。
这个旋转磁场的频率和大小由电源提供的电压和频率决定。
3. 磁场相互作用：由于转子上的永磁体产生的磁场与定子上产生的旋转磁场相互作用，产生了转矩。
这个转矩使得转子跟随旋转磁场同步运动。
4. 反馈控制：为了使永磁同步电机能够准确地跟随外部旋转磁场的变化，通常需要使用反馈控制系统，如位置传感器或编码器来实时检测转子位置和速度，并根据反馈信号调整电流和磁场。
总之，永磁同步电机的原理是利用永磁体和旋转磁场的相互作用，实现了转子与旋转磁场同步运动。
这种电机具有高效率、高功率密度和高控制性能等优点，在许多应用领域得到了广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
永磁电机的工作原理
永磁同步电机的种类繁多，按照定子绕组感应电动势的波形的不同，可以分为正弦波永磁同步电机(PMSM)和梯形波永磁同步电机。
机床设备组成中触摸屏维修结构上，使用的正弦波永磁同步电机定子由三相绕组以及铁芯构成，电枢绕组常以Y型连接，采用短距分布绕组；气隙场设计为正弦波，以产生正弦波反电动势；转子采用永磁体代替电励磁，根据永磁体在转子上的安装位置不同，正弦波永磁同步电机又分为三类：凸装式、嵌入式和内埋式。
一、电机控制方式
目前，三相同步电机现在主要有两种控制方式，一种是他控式(又称为频率开环控制)；另一种是自控式(又称为频率闭环控制)。
他控式方式主要是通过独立控N#l-部电源频率的方式来调节转子的转速不需要知道转子的位置信息，常常采用恒压频比的开环控制方案。
自控式永磁同步电机也是通过改变外部电源的频率来调节转子的转速，与他控式不同，外部电源频率的改变是和转子的位置信息是有联系关系的，转子转速越高，定子通电频率就越高，转子的转速是通过改变定子绕组外加电压(或电流)频率的大小来调节的。
因为自控式同步电机不存在他控式同步电机的失步和振荡问题，并且永磁同步电机永磁体做转子也不存在电刷和换向器，降低了转子的体积和质量，进步了系统的响应速度和调速范围，且具有直流电念头的机能，所以本文采用了自控式交流永磁同步电机。
当把三相对称电源加到三相对称绕组上后，天然会产生同步速的旋转的定子磁场，同步电机转子的转速是与外部电源频率保持严格的同步，且与负载大小不要紧。
二、永磁电机的原理
系统采用的是自控式交直交电压型电机控制方式，由整流桥、三相逆变电路、控制电路、三相交流永磁电机和位置传感器构成。
50HZ的市电经整流后，由三相逆变器给电机的三相绕组供电，三相对称电流合成的旋转磁场与转子永久磁钢所产生的磁场相互作用产生转矩，拖动转子同步旋转，通过位置传感器实时读取转子磁钢位置，变换成电信号控制逆变器功率器件开关，调节电流频率和相位，使定子和转子磁势保持不乱的位置关系，才能产生恒定的转矩，定子绕组中的电流大小是由负载决定的。
定子绕组中三相电流的频率和相位随转子位置的变化而变化的，使三相电流合成一个与转子同步的旋转磁场，通过电力电子器件构成的逆变电路的开关变化实现三相电流的换相，代替了机械换向器。
正弦波永磁同步电机属于自控式电机，只是电念头的定子反电势和电流波形均为正弦波，并且保持同相，其可以获得与直流电机相同的转矩特性，而且能实现恒转矩的调速特性。
本位置伺服系统是通过正弦波永磁同步电机来实现位置伺服功能的。
三、旋转式编码器
由自控式正弦波PMSM构成的伺服系统，需要实时检测电机转子的位置及转速，本系统是通过旋转编码器来获取相关的信息。
根据编码器的工作原理不同可分为磁性编码器和光学编码器，而根据编码器的输出信号的不同又分为增量式(incremental)和绝对式(absolute)编码器两种。
绝对式编码器可以直接测得转子的绝对位置，每次为检测到转子的位置提供一个唯一无二的编码数字值。
绝对式型编码器(旋转型)码盘上有很多道光通道刻线，每道刻线依次以2线、4线、8线、16线??编排，在编码器的每一个位置，通过读取每道刻线的通、暗，
获得一组从2的零次方到2的n-1次方的独一的2进制编码，这就称为n位绝对编码器。
这样的编码器是由光电码盘的机械位置决定的，它不受停电、干扰的影响。
增量式编码器每次只能返回转子的相对位置。
增量型只能测角位移(间接为角速度)增量，以前一个时刻为基点。
光电式增量式编码器(旋转型)由一个中央有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取，获得四组正弦波信号组合成A、B、C、D，每个正弦波相差90度相位差(相对于一个周波为360度)，将C、D信号反向，叠加在A、B两相上，可增强不乱信号；另每转输出一个Z相脉冲以代表零位参考位。
因为A、B两相脉冲信号相差90度，可通过比较A相在前仍是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5～10000线。
光学增量式编码器和磁性增量式编码器，输出信号信息基本上一样的。
光学编码器的主要长处是对湿润气体和污染敏感，但可靠性差，而磁性编码器不易受尘埃和结露影响，同时其结构简朴紧凑，可高速运转，响应速度快(达500～700kHz)，体积比光学式编码器小，而本钱更低。
本系统采用的是旋转式增量磁性编码器，其适应环境能力强，响应速度快，非常合用于在高速旋转运动中检测电念头的速度和位置。
四、电机的数学模型
正弦波PMSM定子与普通的电励磁的三相同步电机是基本一样的，并且反电动势也是正弦波，那么其数学模型和电励磁的三相同步电机也是一样的。
在定子通三相绕组瞬时电流。
三相定子绕组流过平衡电流分别为ia，ib，ic，在空间上互差120。
1、电机铁磁部门的磁路为线性，不计饱和，剩磁，磁滞和涡流的影响；
2、定子三相绕组对称且为集中式绕组；
3、忽略电枢反应对气隙磁场的影响；
根据三相绕组的感应电动势方程2—5可得出，每相绕组的感应电动势ea、％、巳是时变的，同样三相对称电流都也是时变的，所以系统的输出转矩时变并且各个参数耦合紧密，使整个系统的转矩控制复杂实现难题。
交流电机的矢量控制理论提出，是电机控制理论的第一次质的奔腾，使得交流电机的控制跟直流电机控制一样简朴，并且能获得较好的动态机能。
矢量控制基本思惟是：在转子磁场定向坐标上，将电流矢量分解成产生磁通的励磁电流分量和产生转矩的转矩电流分量，并使两个分量相互垂直和独立，这样就可以分开调节，实现了交流电机控制的解耦【30I，此旋转坐标系也称为d-q坐标系，d轴固定在转子磁势轴线上，q轴位于d轴逆时针方向旋转90。
的电角度上。
