C30混凝土配合比

C30混凝土配合比1、设计依据及参考文献《普通混凝土配合比设计规程》JGJ55－2000(J64-2000) 2、混凝土配制强度的确定2－1.设计要求C30。

2－2.混凝土配制强度计算根据JGJ／T55－2000；混凝土配制强度：fcu.o≥fcu.k+1.645δδ为5MPa fcu.k为30 MPa 由fcu.o≥30+1.645×5≥38.2(MPa)3、配合比基本参数的选择3－1.水灰比（W／C）根据JGJ／T55－96及图纸和技术规范（1）W/C=aa fce/(fcu.o+aa.ab.fce) aa为0.46ab为0.07fce为1.13*32.5=36.7MPa 由此，W／C＝0.43。

3－2.坍落度的选择根据该C30配合比使用部位，查表，坍落度选为55~70mm。

3－3.砂率的选择根据坍落度查表，砂率选为30％。

3－4.用水量选择（mwo）：根据坍落度数值及所用碎石最大粒径为40mm，用水量mwo选用185kg。

3－5.水泥用量（Mco）：Mco=185/0.43=429kg3－6.砂用量（Mso）：根据试验选用每m3混凝土拌合物重量（Mcp）为2400kg,用砂量Mso=(Mcp-Mwo-Mco)*0.30 =536kg3－7.碎石用量（Mgo）：Mgo=Mcp-Mwo-Mco-Mso =1250kg3－8.配合比：根据上面计算得水泥：水：砂 : 碎石429 ：185 ：536 ： 12501: 0.43: 1.25: 2.914、调整水灰比：调整水灰比为0.40，用水量为185kg，水泥用量为Mco=185/0.40=463kg，按重量法计算砂、石用量分别为：Mso==526kg，Mgo=1226kg5、混凝土配合比的试配、调整与确定:试用配合比1和2，分别进行试拌：配合比1：水泥:水:砂:碎石 = 429:185:536:1250 = 1:0.43:1.25:2.91；试拌材料用量为：水泥：水：砂:碎石 = 10:4.3:12.5:29.1kg;拌和后，坍落度为50mm,达到设计要求;配合比2：水泥：水：砂:碎石 = 463:185:526:1226 = 1: 0.40:1.136: 2.65试拌材料用量为：水泥：水：砂:碎石 = 10.6:4.24:12.04:28.09kg;拌和后，坍落度仅35mm,达不到设计要求，故保持水灰比不变，增加水泥用量600g，增加拌和用水240g，再拌和后，坍落度达到65mm，符合设计要求。

C30混凝土配合比计算过程

C30混凝土配合比计算过程一、相关定义1.混凝土配合比：混凝土的各种构成材料的比例，即水泥、砂子、骨料、水等的比例关系，用来确定混凝土的强度、耐久性和工作性能。

2.水灰比：混凝土中水的用量与水泥用量之比。

二、计算过程1.确定强度等级首先，根据工程要求和设计要求确定混凝土的强度等级。

以C30为例，表示混凝土的28天抗压强度为30MPa。

2.确定水灰比根据设计要求和施工实际情况，确定混凝土的水灰比。

水灰比的选择要考虑混凝土的强度、工作性能和耐久性等因素。

以C30混凝土为例，一般水灰比范围为0.40-0.50。

3.计算水量根据选择的水灰比以及混凝土总质量，计算出混凝土中所需的水的质量。

水泥的含水量取决于水泥种类和品牌，一般为10%左右。

4.计算水泥用量由于混凝土的强度等级为C30，根据规范计算水泥用量，公式为：水泥用量=混凝土总质量/（1+骨料用量系数+砂子用量系数+水用量系数），其中骨料用量系数、砂子用量系数和水用量系数分别为1.3、0.9和0.65.根据配合比确定骨料用量确定骨料的用量和比例，一般采用最佳配合法，根据工程要求和试验结果确定骨料的粒径和比例。

骨料一般分为粗骨料和细骨料，粗骨料的最大粒径和最小粒径的比值应符合混凝土设计规范要求。

6.根据配合比确定砂子用量确定砂子的用量和比例，根据工程要求和试验结果确定砂子的粒径和比例。

砂子的粒径要满足混凝土的工作性能和强度要求。

7.最后计算混凝土中各材料的用量通过上述步骤计算出水泥用量、骨料用量和砂子用量之后，再根据已知的水、水泥和骨料的用量，计算出混凝土中各材料的用量。

需要特别注意的是，以上计算过程只是基本的配合比计算，实际工程中还需要根据具体情况进行调整和设计。

三、四舍五入和调整在计算过程中，涉及到计算结果的四舍五入和调整。

根据规范要求，保留到小数点后两位，对于水泥的用量，可以进行四舍五入取整；对于骨料和砂子的用量，可以进行适当的调整。

综上所述，C30混凝土配合比计算包括确定强度等级、确定水灰比、计算水量、计算水泥用量、确定骨料用量、确定砂子用量和计算混凝土中各材料的用量。

C30混凝土配合比

C30混凝土配合比1、设计依据及参考文献《普通混凝土配合比设计规程》JGJ55－2000(J64-2000)《公路桥涵施工技术规范》JTJ041－2000《国内公路招标文件范本》之第二卷技术规范(1)2、混凝土配制强度的确定2－1.设计要求C30。

2－2.混凝土配制强度计算根据JGJ／T55－2000；混凝土配制强度：fcu.o≥fcu.k+1.645δδ为5MPafcu.k为30MPa由fcu.o≥30+1.645×5≥38.2(MPa)3、配合比基本参数的选择3－1.水灰比（W／C）根据JGJ／T55－96及图纸和技术规范（1）W/C=a a f ce/(f cu.o+a a.a b.f ce)a a为0.46a b为0.07f ce为1.13*32.5=36.7MPa由此，W／C＝0.43。

3－2.坍落度的选择根据该C30配合比使用部位，查表，坍落度选为55~70mm。

3－3.砂率的选择根据坍落度查表，砂率选为30％。

3－4.用水量选择（m wo）：根据坍落度数值及所用碎石最大粒径为40mm，用水量m wo选用185kg。

3－5.水泥用量（Mco）：Mco=185/0.43=429kg3－6.砂用量（Mso）：根据试验选用每m3混凝土拌合物重量（Mcp）为2400kg,用砂量Mso=(Mcp-Mwo-Mco)*0.30=536kg3－7.碎石用量（Mgo）：Mgo=Mcp-Mwo-Mco-Mso=1250kg3－8.配合比：根据上面计算得水泥：水：砂:碎石429：185：536：12501:0.43:1.25: 2.914、调整水灰比：调整水灰比为0.40，用水量为185kg，水泥用量为Mco=185/0.40=463kg，按重量法计算砂、石用量分别为：Mso==526kg，Mgo=1226kg5、混凝土配合比的试配、调整与确定:试用配合比1和2，分别进行试拌：配合比1：水泥:水:砂:碎石=429:185:536:1250=1:0.43:1.25:2.91；试拌材料用量为：水泥：水：砂:碎石=10:4.3:12.5:29.1kg;拌和后，坍落度为50mm,达到设计要求;配合比2：水泥：水：砂:碎石=463:185:526:1226=1:0.40:1.136:2.65试拌材料用量为：水泥：水：砂:碎石=10.6:4.24:12.04:28.09kg;拌和后，坍落度仅35mm,达不到设计要求，故保持水灰比不变，增加水泥用量600g，增加拌和用水240g，再拌和后，坍落度达到65mm，符合设计要求。

c30混凝土标准配比

c30混凝土标准配比
c30混凝土配合比是0.38：1：1.11：2.72。

C30混凝土：水：175kg，水泥：461kg，砂：512kg，石子：1252kg。

c30混凝土配合比有两种表示方法：
一种是以1立方米商品混凝土中各种材料用量，如水泥300千克，水180千克，砂690千克，石子1260千克；
另一种是用单位质量的水泥与各种材料用量的比值及商品混凝土的水灰比来表示，例如前例可写成：c：s：g=1：2.3：4.2，w/c=0.6。

一般保证c30混凝土强度的措施主要是从以下几个方面来保证：
1、工艺：从混凝土的搅拌、运输、入模、振捣必须要按照相应的工艺标准进行施工。

2、材料：所用的材料必须符合相关规定，经检测合格。

3、机械：混凝土搅拌、浇筑、运输机械必须满足实际需要。

4、人员素质：必须有责任心且有相关职业素质的人员才能进行相关操作。

5、环节控制：现场管理人员必须下现场检查、旁站，保证每个环节的合格要求。

从强度上讲，C30混凝土应该要求达到34.5MPa才能算合格。

C30混凝土配合比

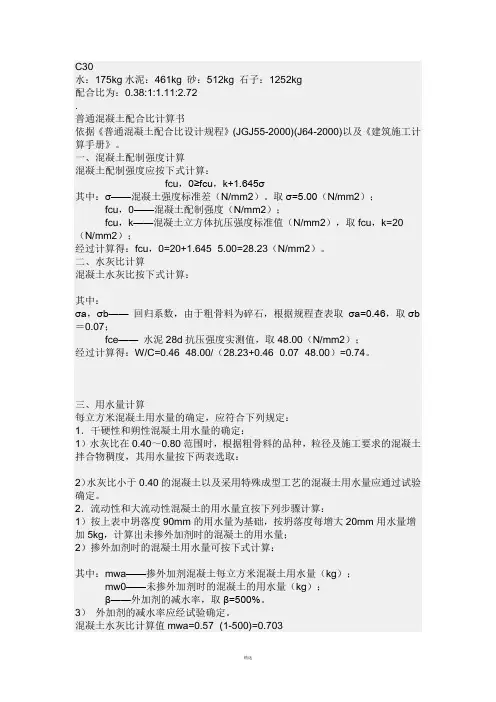

C30水：175kg水泥：461kg 砂：512kg 石子：1252kg配合比为：0.38:1:1.11:2.72.普通混凝土配合比计算书依据《普通混凝土配合比设计规程》(JGJ55-2000)(J64-2000)以及《建筑施工计算手册》。

一、混凝土配制强度计算混凝土配制强度应按下式计算：fcu，0≥fcu，k+1.645σ其中：σ——混凝土强度标准差（N/mm2）。

取σ=5.00（N/mm2）；fcu，0——混凝土配制强度（N/mm2）；fcu，k——混凝土立方体抗压强度标准值（N/mm2），取fcu，k=20（N/mm2）；经过计算得：fcu，0=20+1.645×5.00=28.23（N/mm2）。

二、水灰比计算混凝土水灰比按下式计算：其中：σa，σb——回归系数，由于粗骨料为碎石，根据规程查表取σa=0.46，取σb ＝0.07；fce——水泥28d抗压强度实测值，取48.00（N/mm2）；经过计算得：W/C=0.46×48.00/（28.23+0.46×0.07×48.00）=0.74。

三、用水量计算每立方米混凝土用水量的确定，应符合下列规定：1．干硬性和朔性混凝土用水量的确定：1）水灰比在0.40～0.80范围时，根据粗骨料的品种，粒径及施工要求的混凝土拌合物稠度，其用水量按下两表选取：2）水灰比小于0.40的混凝土以及采用特殊成型工艺的混凝土用水量应通过试验确定。

2．流动性和大流动性混凝土的用水量宜按下列步骤计算：1）按上表中坍落度90mm的用水量为基础，按坍落度每增大20mm用水量增加5kg，计算出未掺外加剂时的混凝土的用水量；2）掺外加剂时的混凝土用水量可按下式计算：其中：mwa——掺外加剂混凝土每立方米混凝土用水量（kg）；mw0——未掺外加剂时的混凝土的用水量（kg）；β——外加剂的减水率，取β=500%。

3）外加剂的减水率应经试验确定。

C30混凝土配合比

C30水：175kg水泥：461kg 砂：512kg 石子：1252kg配合比为：0.38:1:1.11:2.72.普通混凝土配合比计算书依据《普通混凝土配合比设计规程》(JGJ55-2000)(J64-2000)以及《建筑施工计算手册》。

一、混凝土配制强度计算混凝土配制强度应按下式计算：fcu，0≥fcu，k+1.645σ其中：σ——混凝土强度标准差（N/mm2）。

取σ=5.00（N/mm2）；fcu，0——混凝土配制强度（N/mm2）；fcu，k——混凝土立方体抗压强度标准值（N/mm2），取fcu，k=20（N/mm2）；经过计算得：fcu，0=20+1.645×5.00=28.23（N/mm2）。

二、水灰比计算混凝土水灰比按下式计算：其中：σa，σb——回归系数，由于粗骨料为碎石，根据规程查表取σa=0.46，取σb ＝0.07；fce——水泥28d抗压强度实测值，取48.00（N/mm2）；经过计算得：W/C=0.46×48.00/（28.23+0.46×0.07×48.00）=0.74。

三、用水量计算每立方米混凝土用水量的确定，应符合下列规定：1．干硬性和朔性混凝土用水量的确定：1）水灰比在0.40～0.80范围时，根据粗骨料的品种，粒径及施工要求的混凝土拌合物稠度，其用水量按下两表选取：2）水灰比小于0.40的混凝土以及采用特殊成型工艺的混凝土用水量应通过试验确定。

2．流动性和大流动性混凝土的用水量宜按下列步骤计算：1）按上表中坍落度90mm的用水量为基础，按坍落度每增大20mm用水量增加5kg，计算出未掺外加剂时的混凝土的用水量；2）掺外加剂时的混凝土用水量可按下式计算：其中：mwa——掺外加剂混凝土每立方米混凝土用水量（kg）；mw0——未掺外加剂时的混凝土的用水量（kg）；β——外加剂的减水率，取β=500%。

3）外加剂的减水率应经试验确定。

C30砼配合比核算

1、混凝土设计强度等级为C30（空心板）无强度历史统计资料，桥梁所在地区属寒区。

2、组成材料：PO42.5等级牡丹江牌水泥,密度P C=3.1×103Kg/m3，富裕系数=1.13,砂为中砂表观密度P＇S=2.65×103Kg/m3，碎石最大粒径dmax=40mm，表观密度P＇g=2.75×103Kg/m3，水为一般饮用水。

设计步骤：（一）设计初步配合比1、确定混凝土配制强度（Ryp=Ry+1.65б=30+1.645×5=38.2MPa2、计算水灰比（w/c）（1）按强度要求计算水灰比Rs=R C Rb=1.13×42.5=48MPa（2）计算混凝土水灰比w/c=ARs/Ryp+ABRs=0.48×48/38.2+0.48×0.52×48=23/50.1=0.46（3）按耐久性校核水灰比根据混凝土所处环境属于寒区允许最大水灰比为0.55.按强度计算水灰比是0.46。

符合耐久性要求，采用计算水灰比0.46。

3、选定单位用不水量（Mwo）由于碎石最大粒径40mm，选用混凝土用水量：Mwo=175Kg/m34、计算单位用灰量（Mco）（1）按强度计算单位用灰量Mco= Mwo/ w/c=175/0.46=380 Kg/m3（2）按耐久性校核单位用灰量根据混凝土所处环境属寒区配筋混凝土,最小水泥用量不低于300 Kg/m3,按强度计算单位用灰量380 Kg/m3,符合耐久性要求,采用单位用灰量为380 Kg/m3。

5、选择砂率（βs）胜根据碎石最大粒径40 mm及水灰比w/c=0.46,选定混凝土砂率取βs=32%。

6、计算砂石用量（1）采用质量法已知：单位用灰量Mwo=175 Kg/m3，砂率βs=33%Mso+Mgo=Pcp－Mco－MwoMso/Mso+Mgo=0.33假设混凝土混合料湿表观密度Pcp=2400 Kg/m3Mso+Mgo=2400-380-175Mso/Mso+Mgo=0.33解得砂用量Mso=609 Kg/m3,碎石用量Mgo=1236 Kg/m3按质量法计算初步配合比:Mco : Mwo : Mso : Mgo =380 : 175 : 609 : 1236 即: 1 : 0.46 : 1.6 : 3.25 w/c=0.46(二)试拌混凝土,提出基准配合比1、按计算初步配合比试拌15L混凝土拌后物，测定其坍落度为2.5cm,满足施工和易性要求,其粘聚性和保水性亦良好。

C30混凝土配合比计算书

混凝土配合比设计不是仅仅通过计算可以完成的，实际上，配合比设计是一门试验技术，试验才是配合比设计的关键。

混凝土配合比计算是为试验服务的，目的就是将试验工作压缩到一个较小的范围。

配合比计算也就是找符合目标的近似值，使试验工作更为简捷、准确和减少试验量。

一、设计依据普通混凝土配合比设计规程《JGJ55-2011》二、设计目的和要求（1）设计坍落度180±20mm；（2）混凝土设计强度为30MPa。

三、原材料（1）水泥：P.042.5，28d胶砂抗压强度48.6MPa，安定性合格；（2）砂：II区中砂，细度模数2.6；（3）碎石：最大粒径25mm,连续级配；（4）外加剂：聚羧酸高性能减水剂，固含量12%，掺量1.8%，减水率25%；（5）粉煤灰：F-II级粉煤灰，细度18.3%，需水量比99%；（6）粒化高炉矿渣粉：S95级，流动度比98%，28d活性指数101%；（7）拌和水：饮用水。

四、配合比设计计算(一)计算配制强度(f cu,0)由于缺乏强度标准差统计资料，因此根据《规程》表4.0.2选择强度标准差σ为5.0MPa。

表4.0.2 标准差σ值（MPa）混凝土强度标准≤C20 C25~C45 C50~C55 值Σ 4.0 5.0 6.0根据公式f cu,0≥f cu,k+1.645δ式中：f cu,0——混凝土试配强度（MPa）f cu,k——设计强度（MPa）δ——标准差，取5试配强度：f cu,0= f cu,k+1.645σ≥30+1.645×5≥38.2(MPa)(二)混凝土水胶比（W/B）（1）确定矿物掺合料掺量应根据《规程》中表3.0.5-1的规定，并考虑混凝土原材料、应用部位和施工工艺等因素来确定矿物掺合料掺量。

表3.0.5-1 钢筋混凝土中矿物掺合料最大掺量矿物掺合料种类水胶比最大掺量（%）采用硅酸盐水泥采用普通硅酸盐水泥粉煤灰≤0.40 45 35＞0.40 40 30粒化高炉矿渣粉≤0.40 65 55 ＞0.40 55 45钢渣粉－30 20 磷渣粉－30 20 硅灰－10 10 复合掺合料≤0.40 65 55＞0.40 55 45 注：1 采用其它通用硅酸盐水泥时，宜将水泥混合材掺量20%以上的混合材量计入矿物掺合料；2 复合掺合料各组分的掺量不宜超过单掺时的最大掺量；3 在混合使用两种或两种以上矿物掺合料时，矿物掺合料总掺量应符合表中复合掺合料的规定。
