储备库粮食散装仓扩建项目散装仓侧壁滑模施工方案1.总体施工方案1.1工程概况；广西AA国家粮食储备库粮食散装仓扩建项目，本工程为浅圆仓，采用钢筋混凝土筒体结构，仓壁厚220㎜.。
1.2施工方案：根据工程特点及工期要求，拟定浅圆仓从基础梁顶标高开始组装滑模设备采用滑模施工浅圆仓侧壁，洞口环梁采用预留进行二次施工法,仓壁一次性滑升至仓壁顶标高下环梁处停滑，遇筒壁上部环梁位置采用提前预埋Ø60的PVC管子做筒壁外挑架以便施工仓上部环梁及外天沟结构，滑模结束后拆除滑模设备，进行洞口及仓顶板施工。
1.3编制依据：设计施工图纸、工程特点以及有关滑模的施工技术规范。
1.4支撑系统的计算书（见第九章）1.5机械一览表及大宗材料（见附表一）1.6滑模系统的油路布置图（见附表二）1.7滑模系统的平面布置图（见附表三2. 滑模施工技术设计2.1滑模装置设计2.1.1液压提升系统：根据本工程的工程特点选用GYD—60型滚珠式千斤顶，筒仓布置54台千斤顶；主（Φ16）支（Φ8）油路系统，YKT—56型液压控制台。
支撑杆均采用Φ48的钢管。
2.1.2板系统：提升架采用“П”型门架，立柱采用[14，横梁为[12，立柱与横梁采用高强螺栓连接，根据计算提升架布置间距为1.45米左右；槽钢围圈，标准钢模板（以P3012 为主，配少量P1512、P1012模板），模板连接用U型卡和铁丝捆绑。
2.1.3 操作平台系统：内平台采用内挑三角架，长1.7米，主要材料为[8、[6.3及5号角钢；由螺栓与提升架连接，下设内吊脚架，三脚架可满足250Kg/m的线荷载在提升架内侧挂Φ78辐射式拉杆与中心盘相连，以防止平台受力后提升架根部水平移位和库壁变形，用花栏螺栓调节松紧，外平台采用外挑三角架，长1.7米，主要材料由[8和[6.3组成，采用焊接，由螺栓及Φ25的圆钢与提升架连接，下设外吊脚架。
2.1.4精度控制系统：用水准仪或水平管测量水平面，在库壁外两个轴线上设四个点，用线坠可做垂直度的测量。
监理工程师培训考核11

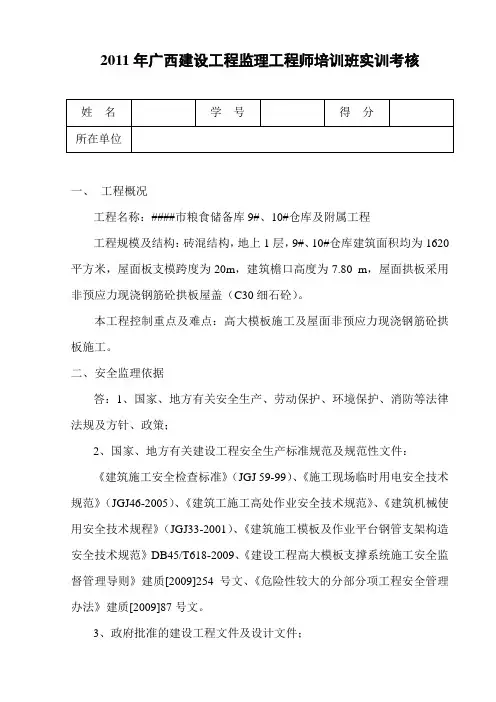

2011年广西建设工程监理工程师培训班实训考核一、工程概况工程名称：####市粮食储备库9#、10#仓库及附属工程工程规模及结构：砖混结构，地上1层，9#、10#仓库建筑面积均为1620平方米，屋面板支模跨度为20m，建筑檐口高度为7.80 m，屋面拱板采用非预应力现浇钢筋砼拱板屋盖（C30细石砼）。
本工程控制重点及难点：高大模板施工及屋面非预应力现浇钢筋砼拱板施工。
二、安全监理依据答：1、国家、地方有关安全生产、劳动保护、环境保护、消防等法律法规及方针、政策；2、国家、地方有关建设工程安全生产标准规范及规范性文件：《建筑施工安全检查标准》（JGJ 59-99）、《施工现场临时用电安全技术规范》（JGJ46-2005）、《建筑工施工高处作业安全技术规范》、《建筑机械使用安全技术规程》（JGJ33-2001）、《建筑施工模板及作业平台钢管支架构造安全技术规范》DB45/T618-2009、《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号文、《危险性较大的分部分项工程安全管理办法》建质[2009]87号文。
3、政府批准的建设工程文件及设计文件；4、本工程《监理委托合同》和《建设工程施工合同》等；5、本工程《监理规划》及经总监理工程师审批的《施工组织设计》；三、工程质量问题处理的依据与程序答：工程质量问题处理的依据：1、施工合同文件；2、工程勘察资料及设计文件；3、施工质量事故调查报告；4、相关建设法律、法规及工程建设标准强制性条文；5、类似工程质量事故处理的资料和经验。
工程质量问题处理的程序：1、事故报告；2、现场保护；3、事故调查；4、事故处理；5、恢复施工。
四、监理工作的控制要点及目标值答：监理工作的控制要点为质量控制、进度控制、投资控制及安全控制；其目标值分别为：（1）质量控制目标值：确保各项工程一次性验收合格率达到100%；（2）进度控制目标值：与工程招标文件和合同规定的各监理标段开、竣工时间相同；（3）投资控制目标值：工程造价按实际完成质量合同的设计图纸或设计变更文件数量和承包合同规定计价方式进行控制；（4）安全控制目标值：杜绝工程特别重大事故、大事故、危险性事故，杜绝责任职工死、伤事故；杜绝火灾、爆炸事故；确保施工安全。

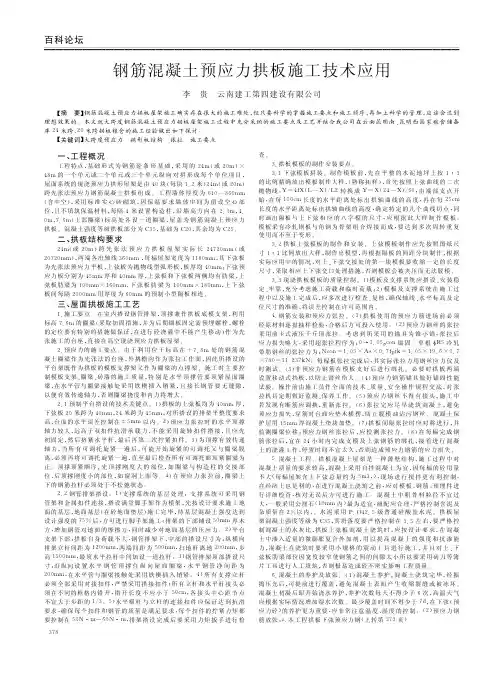

钢筋混凝土预应力拱板施工技术应用
钢筋混凝土预应力拱板施工技术应用
李 Байду номын сангаас 贵 云南建工第四建设有限公司
摘 要】 钢筋混凝土预应力拱板屋架施工确实存在很大的施工难处 ， 但只要科学的掌握施工要点和施工顺序 ， 再加上科学 的 管 理 ， 应该会达到 【 理想效果的 。 本文就大跨度钢筋混凝土预应力拱板屋架施工过程中充分采纳的施工要点及工艺并结合我公司在云南昆明南 、 昆明西国家粮食储备 库２ ４ 米跨 、 ２ ０ 米跨拱板粮仓的施工经验做出如下探讨 。 【 关键词 】 大跨度预应力 拱形板结构 张拉 施工要点
工程概况 一 、 工程特点 ， 基础 形 式 为 钢 筋 砼 条 形 基 础 ， 采用的２ 或２ ４ ｍ（ ０ ｍ） × ４ ８ ｍ 的一个单元或二个单 元 或 三 个 单 元 纵 向 对 拼 形 成 每 个 单 位 项 目 ， 屋面系统的现浇预应力拱形屋架是由 ４ 每块 １． 或２ ０块（ ２米） ２ ４ ｍ（ ０ ｍ） 跨先张法预应力钢筋混凝土 拱 板 组 成 。 工 程 墙 体 厚 度 为 ６ １ ０－８ ６ ０ ｍｍ （ ， 含中空 ） 采用 标 准 实 心 砖 砌 筑 ， 因保温要求墙体中间为留设空心部 且不填筑保温材料 ， 每隔 ４ 米 设 置 构 造 柱 ， 沿 墙 高 方 向 在 ２． 位， ０ ｍ， ４． 上部圈梁 ） 标高 处 各 设 一 道 圈 梁， 屋盖为钢筋混凝土预应力 ７． ６ ｍ（ ０ ｍ， 拱板 。 混凝土强度等级拱板部分为 Ｃ 基础为 Ｃ 其余均为 Ｃ ３ ５， ２ ０， ２ ５。 拱板结构要求 二 、 或２ 跨先张法预应力拱板屋架实际长２ 或 ２ ４ ｍ（ ０ ｍ） ４ ７ ２ ０ ｍｍ （ ， 两端各出轴线３ 每榀屋架宽度为１ 其下弦板 ２ ０ ７ ２ ０ ｍｍ） ６ ０ ｍｍ ， １ ８ ０ ｍｍ， 为先张法预应力平板 ， 上弦板为抛物线型弧形板 ， 板厚均 ４ 下弦预 ０ ｍｍ； 应力板分别为 ４ 上弦板和 下 弦 板 两 侧 均 有 肋 梁 ， 上 ５ ｍｍ 厚和 ４ ０ ｍｍ 厚 ， 弦板肋梁为 １ 下弦板肋梁为１ 上下弦 ０ ０ ｍｍ×１ ６ ０ ｍｍ， ０ ０ ｍｍ×１ ８ ０ ｍｍ， 板间每隔 ２ ０ ０ ０ ｍｍ 用厚度为 ６ ０ ｍｍ 的预制小型隔板相连 。 屋面拱板施工工艺 三 、 施工要点 。 在室内搭设钢管排 架 ， 顶撑兼作拱板底模支 架， 利用 １． 标高 ７． 采取加固措施 ， 并为后期锚板固定需预埋螺 栓 ， 螺栓 ６ ｍ 的圈梁 （ 的定位要有特别的措施做保证 ， 在进行 砼 浇 灌 中 不 能 产 生 移 动 ） 作为先 张施工的台座 ， 直接在高空现浇预应力拱板屋架 。 预应力的施工要点 。 由 于 利 用 位 于 标 高 在 ＋７． ２． ８ ｍ 处的钢筋混 外挑檐沟作为张拉工作面， 因此所搭设的 凝土圈 梁 作 为 先 张 法 的 台 座 ， 平台架既作为拱板的模板支撑架 又 作 为 圈 梁 的 点 撑 架 。 施 工 时 主 要 控 制模板支架 、 圈梁 、 砖墙的 施 工 质 量 ， 特别是水平顶撑管要顶紧屋面圈 在水平管与圈梁接触 处 采 用 铁 楔 插 入 销 紧 ， 且 接 长 钢 管 要 无 缝 隙， 梁， 以便有效传递轴力 ， 否则圈梁挠度和内力将增大 。 ） 拱板的上弦板均为 ４ ２． １ 预制平台搭设的技术关键点 。１ ０ ｍｍ 厚 ， 下弦板 ２ 对所搭设的排架平整度要求 ０ 米跨为 ４ ０ ｍｍ， ２ ４ 米跨为 ４ ５ ｍｍ， 台面的水平误差控制在 ±５ 预应力张拉时的水平顶撑 高， ｍｍ 以 内 。２） 轴力较大 ， 远高于双扣件 抗 滑 承 载 力 ， 不 能 采 用 旋 转 扣 件 搭 接， 且应先 初固定 ， 然后挤紧水平杆， 最 后 再 第 二 次 拧 紧 扣 件 。３） 为顶撑有效传递 当 所 有 可 调 托 旋 紧 一 遍 后， 可能开始旋紧的可调托又与圈梁脱 轴力， 离， 必须再将可调托旋紧一遍， 直至最后检查所有可调托都顶紧圈梁为 止 。 顶撑顶紧顺 序 ： 先 顶 撑 刚 度 大 的 部 位， 如圈梁与构造柱的交接部 位， 后顶撑刚度小的部位 ， 如 窗 洞 上 面 等 。４） 在 预 应 力 张 拉 前， 圈梁上 下的钢筋拉杆必须处于不松弛状态 。 支 撑 系 统 的 基 层 处 理 ：支 撑 系 统 可 采 用 钢 ２． ２ 钢管排架搭设 。１） 管架和 金 属 扣 件 连 接 ， 搭设满堂脚手架作为模架， 先按设计要求施工地 面的基层 ， 地面基层 （ 在砼地面垫层 ） 施工完毕， 待基层混凝土强度达到 方可进行脚手架施工 ； 排架的下部铺设 ５ 设计强度的 ７ ５％ 后 ， ０ ｍｍ 厚 木 方， 增加 钢 管 对 地 面 的 摩 擦 力 ， 同 时 减 少 对 地 面 基 层 的 压 应 力 。２） 平台 拱板自身荷载不大， 钢管排架下、 中部的搭设尺寸为： 纵横向 支架下部 ： 排架立杆间距为 １ 两端 间 距 为 ５ 扫地杆离地２ 步 ２ ０ ０ ｍｍ， ０ ０ ｍｍ， ０ ０ ｍｍ， ） 高１ 最顶水平拉杆中间加设一道拉杆 。３ 钢管排架顶部搭 设 尺 ５ ０ ０ ｍｍ， 沿纵向 设 置 水 平 钢 管 顶 撑 住 纵 向 屋 面 圈 梁 ， 水平钢管净间距为 寸： 在水平管与圈梁接 触 处 采 用 铁 楔 插 入 销 紧 。４） 所有支撑立杆 ２ ０ ０ ｍｍ， 必须全 部 采 用 对 接 扣 件 ， 严禁采用搭接扣件； 所有立杆和水平杆接头必 须在不同的框格内错 开 ， 错开长度不应小于５ 各接头中心距节点 ０ ｃ ｍ， ／ ） 水平 横 杆 与 立 杆 的 连 接 扣 件 应 保 证 达 到 抗 滑 不宜大于步距的 １ ３。５ 要求 ， 确保每个扣件和钢管的质量是满足要求， 每个扣件的拧紧力矩都 要控制在 ５ 排架 搭 设 完 成 后 要 采 用 力 矩 扳 手 进 行 检 ０ Ｎ·ｍ～６ ０ Ｎ·ｍ，
24m跨粮仓先张法无梁薄壳拱形屋面板仓内预制施工技术
24 m跨粮仓先张法无梁薄壳拱形屋面板仓内预制施工技术[摘要] 在一粮仓项目中，根据24m跨先张法无梁薄壳拱形屋面板设计特点，利用利用粮仓、仓库、厂房地台等作大型先张法构件生产制作场地，对拱板先张法台座与胎膜模板、大跨度薄壳拱板模板系统、屋面板构件预制、屋面板吊装以及拱板主体混凝土浇筑进行研究，制定了合理的施工方案，确保了结构质量。
[关键词] 屋面板；薄壳；先张法台座；预制；吊装Prefabrication construction technology of 24m span granary in pre tensioned thin shell arched roofHuang HuaGuangzhou Machine Construction Group Co., Ltd. Guangdong Guangzhou 510170Abstract：In one granary project, according to the design characteristics of 24m span pretensioned thin shell arch roof slab,the granary, warehouse, workshop platform and other large-scale pretensioned component production sites are used to study the pretensioned pedestal and membrane formwork, large-span thin shellarch slab formwork system, roof slab component prefabrication, roofslab hoisting and main concrete pouring of arch slab, and formulateThe reasonable construction scheme ensures the structural quality.Key words：roof slab；thin shell；pretensioning pedestal；prefabrication；hoisting一、工程概况佛山市顺德区储备粮库工程，屋面采用24m先张法预应力钢筋混凝土无梁薄壳拱形屋面板。
先张法预应力拱板原位现浇施工工法

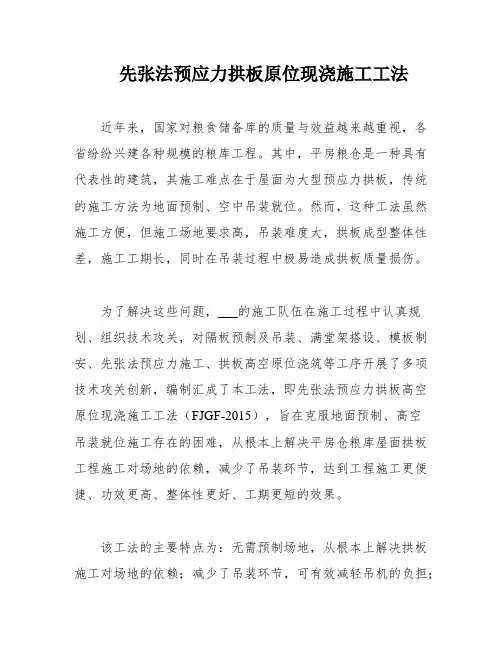

先张法预应力拱板原位现浇施工工法近年来，国家对粮食储备库的质量与效益越来越重视，各省纷纷兴建各种规模的粮库工程。
