电气设备定期检修记录
电气设备检查记录
电气设备检查记录标题：电气设备检查记录引言概述：电气设备的检查记录对于保障设备运行安全、延长设备寿命、预防事故发生具有重要意义。
本文将从设备检查记录的重要性、检查内容、检查频率、记录方式和应对异常情况等方面进行详细介绍。
一、设备检查记录的重要性1.1 提供设备运行状态的实时数据，有利于及时发现问题。
1.2 为设备维护保养提供参考依据，有助于制定合理的维护计划。
1.3 作为事故发生后的重要依据，有助于事故原因分析和责任追究。
二、检查内容2.1 电气设备的外观检查：检查设备外壳、连接路线、接地情况等。
2.2 电气设备的性能检查：检查设备运行状态、电流电压等参数。
2.3 电气设备的安全检查：检查设备的漏电保护、过载保护等安全装置。
三、检查频率3.1 日常巡检：每日对设备进行简单的外观检查和性能检查。
3.2 定期检查：每月或者每季度对设备进行全面检查，包括外观、性能和安全检查。
3.3 年度检查：每年对设备进行全面的检修和维护，确保设备运行稳定。
四、记录方式4.1 纸质记录：通过填写检查记录表格，记录设备的检查时间、检查内容和检查结果。
4.2 电子记录：通过专门的设备管理软件记录设备的检查情况，方便查询和分析。
4.3 图象记录：通过拍摄设备照片或者录制视频的方式记录设备的实际情况，便于回顾和比对。
五、应对异常情况5.1 发现问题及时报修，不擅自进行维修，以免造成更大的损失。
5.2 在记录中详细描述问题的具体情况，以便维修人员更快地找到问题所在。
5.3 定期对设备进行维护保养，预防问题的发生，确保设备的长期稳定运行。
结语：电气设备检查记录是确保设备安全运行的重要手段，惟独做好记录工作，才干及时发现问题、解决问题，保障设备的正常运行。
希翼本文的介绍能够匡助读者更好地了解电气设备检查记录的重要性和方法。
电气设备检查记录
电气设备检查记录引言概述：电气设备是现代生活中不可或缺的一部分，但由于长时间使用或者其他原因，电气设备可能存在一定的安全隐患。
因此，定期进行电气设备的检查和记录是非常重要的。
本文将从五个方面详细介绍电气设备检查的要点和注意事项。
一、设备外观检查：1.1 检查设备外壳是否完好无损，是否有明显的变形或裂纹；1.2 检查设备的标识是否清晰可见，包括额定电压、额定电流等信息；1.3 检查设备的接线端子是否松动或脱落，有无明显的氧化现象。
二、电气元件检查：2.1 检查电气元件的固定情况，如继电器、断路器等是否牢固；2.2 检查电气元件的连接情况，如接线是否牢固、插头是否松动；2.3 检查电气元件的工作状态，如继电器的触点是否正常、断路器的跳闸功能是否正常。
三、绝缘电阻检测：3.1 使用绝缘电阻测试仪对电气设备的绝缘电阻进行测量；3.2 测量前应确保设备处于断电状态，并进行安全接地；3.3 根据测量结果判断设备的绝缘状况，如是否达到规定的安全标准。
四、接地系统检查：4.1 检查接地电阻是否符合规定的要求，一般要求接地电阻小于4欧姆；4.2 检查接地线路是否完好，如有断裂或损坏应及时修复；4.3 检查接地系统的可靠性，如是否存在接地回路中断或不良接触等问题。
五、防护装置检查：5.1 检查电气设备的过载保护装置是否正常工作；5.2 检查电气设备的短路保护装置是否正常工作；5.3 检查电气设备的漏电保护装置是否正常工作。
总结：电气设备的检查记录是确保设备安全运行的重要手段，通过定期检查可以及时发现设备存在的问题并进行修复，避免潜在的安全隐患。
在进行检查时，应注意设备外观、电气元件、绝缘电阻、接地系统和防护装置等方面的问题，并及时记录检查结果，以备后续参考。
同时，对于发现的问题应及时处理，确保设备的正常运行和使用者的人身安全。
电气设备的定期检测与检修
电气设备的定期检测与检修
1、高压开关柜应定期清扫灰尘，绝缘瓷瓶应定期用四氯化碳或无水酒精清除表面油污及灰尘，并做绝缘性能测试；
2、值班电工应定期巡视系统电压，对于10kV 系统电压允许偏差值为10～10.7kV；低压380V系统，允许偏差值为353～406V。
值班电工发现电压超过允许偏差值则及时与配电调度室联系；
3、对于电机控制中心，除正常定期清扫外，应监视大功率负载主回路接头温升情况，防止接头氧化过热，定期检查电缆出线端子的松紧程度；
4、高、低压变配电装置应在每年春、秋两季各进行一次停电，进行全面、细致的检查；电力变压器每隔6个月停电清扫、检查一次，并测量其绝缘电阻；电机控制中心冬季停电清扫检查一次，夏季停电清扫检查两次；
5、全厂高层建筑避雷针接地电阻、变配电室接地网接地带，接地电阻每年雷雨前测量一次；要求变压器中性点接地不大于4Ω，防雷接地系统阻值不大于1Ω；
6、全厂电动机轴承润滑每运转6个月左右检查一次；电机控制中心主回路连接部分每隔两个月检查、紧固一次；
7、厂区电缆沟、集水井，春季、夏季每月排水一次，冬季、秋季每两个月排水一次；绝缘手套、绝缘靴、绝缘杆等绝缘用具按标准做定期检测；就地控制箱每两个月定期检查、清扫一次；刮泥机中心集
电环每季度检查一次。
电气设备检查记录
电气设备检查记录引言概述:电气设备是现代社会中不可或者缺的重要组成部份，它们的正常运行对于保障生产和生活的安全至关重要。
为了确保电气设备的安全性和可靠性，进行定期的检查是必不可少的。
本文将介绍电气设备检查的重要性，并提供一个详细的电气设备检查记录模板，以便记录和跟踪检查过程。
一、电气设备的外观检查1.1 检查设备外壳和接线盒设备外壳和接线盒应该没有明显的损坏，如裂纹、变形等。
同时，应检查接线盒的密封性能，确保没有松动或者漏电的情况发生。
1.2 检查电缆和插头检查电缆和插头是否完好无损，没有断裂、磨损或者暴露的导线。
同时，确保插头与插座连接良好，没有松动或者接触不良的情况。
1.3 检查设备标识和警示标志设备标识和警示标志应该清晰可见，没有磨损或者含糊的情况。
这些标识和标志的存在对于操作人员的安全意识和正确操作至关重要。
二、电气设备的电气性能检查2.1 检查设备的电源和电压检查设备的电源是否正常，电压是否稳定，符合设备的额定电压要求。
同时，检查电源路线是否有漏电的情况，以确保电气设备的安全使用。
2.2 检查设备的绝缘电阻使用绝缘电阻测试仪检测设备的绝缘电阻。
绝缘电阻应该符合国家标准要求，以确保设备的安全性和可靠性。
2.3 检查设备的接地情况检查设备的接地路线是否完好，并使用接地电阻测试仪检测接地电阻。
接地电阻应该符合国家标准要求，以确保设备的安全接地。
三、电气设备的运行状态检查3.1 检查设备的运行声音和振动设备的运行声音应该正常，没有异常的噪音或者震动。
任何异常的声音或者振动可能是设备故障的早期迹象，需要及时处理。
3.2 检查设备的温度使用红外测温仪检测设备的温度，确保设备运行时温度不超过设备的额定温度范围。
过高的温度可能导致设备故障或者火灾的风险。
3.3 检查设备的运行数据记录设备的运行数据，如电流、功率、电压等。
通过对运行数据的监测和分析，可以及时发现设备的异常状况，并采取相应的措施进行修复或者维护。

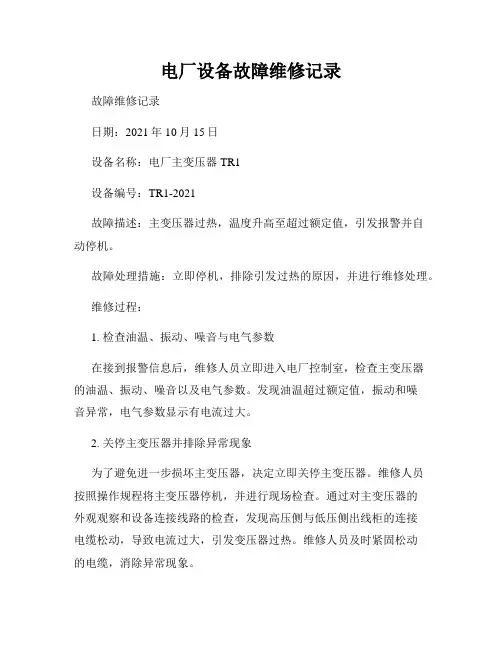

电厂设备故障维修记录
电厂设备故障维修记录故障维修记录日期：2021年10月15日设备名称：电厂主变压器TR1设备编号：TR1-2021故障描述：主变压器过热，温度升高至超过额定值，引发报警并自动停机。
故障处理措施：立即停机，排除引发过热的原因，并进行维修处理。
维修过程：1. 检查油温、振动、噪音与电气参数在接到报警信息后，维修人员立即进入电厂控制室，检查主变压器的油温、振动、噪音以及电气参数。
发现油温超过额定值，振动和噪音异常，电气参数显示有电流过大。
2. 关停主变压器并排除异常现象为了避免进一步损坏主变压器，决定立即关停主变压器。
维修人员按照操作规程将主变压器停机，并进行现场检查。
通过对主变压器的外观观察和设备连接线路的检查，发现高压侧与低压侧出线柜的连接电缆松动，导致电流过大，引发变压器过热。
维修人员及时紧固松动的电缆，消除异常现象。
3. 冷却主变压器并进行检修在恢复正常工作状态后，维修人员启动主变压器冷却系统，以降低油温。
同时，在设备停机期间，对主变压器进行全面检修。
拆卸变压器外罩，清理变压器表面的灰尘和杂物。
检查冷却系统的运行情况，确保冷却效果良好。
另外，维修人员检查主变压器的绝缘状况，确认无异常后，运行主变压器一段时间，以确保恢复正常。
4. 故障分析与预防措施通过对该次故障的分析，可以得出以下结论：- 松动的连接电缆导致主变压器过热。
- 主变压器的冷却系统存在一定问题，导致冷却效果不佳。
为了防止类似故障再次发生，我们采取以下预防措施：- 定期检查主变压器的电气连接，确保连接牢固。
- 加强主变压器的冷却系统维护，定期清理冷却装置，检查冷却水流量和压力。
维修结果与总结：经过以上维修措施，主变压器运行正常，油温稳定在额定范围内。
该次故障及时处理，未对电厂设备和生产造成严重影响。
通过对故障原因的分析和预防措施的制定，减少了类似故障再次发生的风险，并提高了设备的可靠性和运行效率。
维修人员签名：_______________日期：2021年10月16日以上记录为电厂设备故障维修过程的详细记录，用于备案和参考。

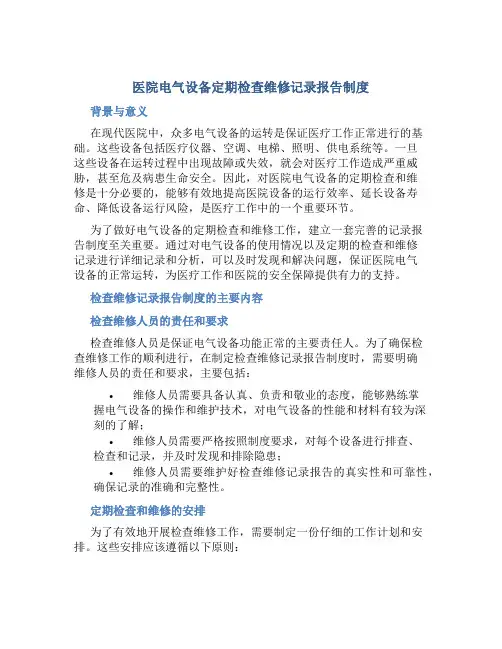

医院电气设备定期检查维修记录报告制度
医院电气设备定期检查维修记录报告制度背景与意义在现代医院中，众多电气设备的运转是保证医疗工作正常进行的基础。
这些设备包括医疗仪器、空调、电梯、照明、供电系统等。
一旦这些设备在运转过程中出现故障或失效，就会对医疗工作造成严重威胁，甚至危及病患生命安全。
因此，对医院电气设备的定期检查和维修是十分必要的，能够有效地提高医院设备的运行效率、延长设备寿命、降低设备运行风险，是医疗工作中的一个重要环节。
为了做好电气设备的定期检查和维修工作，建立一套完善的记录报告制度至关重要。
通过对电气设备的使用情况以及定期的检查和维修记录进行详细记录和分析，可以及时发现和解决问题，保证医院电气设备的正常运转，为医疗工作和医院的安全保障提供有力的支持。
检查维修记录报告制度的主要内容检查维修人员的责任和要求检查维修人员是保证电气设备功能正常的主要责任人。
为了确保检查维修工作的顺利进行，在制定检查维修记录报告制度时，需要明确维修人员的责任和要求，主要包括：•维修人员需要具备认真、负责和敬业的态度，能够熟练掌握电气设备的操作和维护技术，对电气设备的性能和材料有较为深刻的了解；•维修人员需要严格按照制度要求，对每个设备进行排查、检查和记录，并及时发现和排除隐患；•维修人员需要维护好检查维修记录报告的真实性和可靠性，确保记录的准确和完整性。
定期检查和维修的安排为了有效地开展检查维修工作，需要制定一份仔细的工作计划和安排。
这些安排应该遵循以下原则：•检验频率：根据设备的类型和使用情况，安排适当的检查和维修频率，以及对急需维修或替换的设备，给出特别注意事项；•维修方式：根据设备的具体情况和问题，确定维修的方式和方法，以及使用何种工具和器材；•维修时间：确定维修的时间，保证维修不会干扰到医疗工作的正常进行，而且尽可能消除安全隐患。
记录报告的内容医院电气设备定期检查维修记录报告是一个关键性的文件，能够反映电气设备运行情况和维修历史，也是设备管理和维修人员的工作成果。
电气线路检查记录
GB50169-92
电气设备检修必须采取停电验电,确认无电并进行放电和接地;装遮栏及悬挂安全标示牌;
符合
化工企业安全管理规定第230条
按规定穿戴绝缘鞋和绝缘手套, 电气设备运行或检修应戴防护眼镜、使用绝缘垫及绝缘工具;
不符合
化工企业安全管理规定第223条电气安全工作规程
低压设备带电工作应设专人监护,相邻相的带电部分应用绝缘板隔开;禁用锉刀和金属尺等工具;
外线电杆、铁塔、避雷针应无倾斜和损伤,拉线桩完好,各级电压架空线之间,及与道路、建筑、树木间的安全距离应符合规定;
符合
手持式电动工具、移动电气设备,必须绝缘良好,并按规定配备相应的漏电保护装置,各种移动电具应有专人保管,定期三个月检查维修一次,有记录台帐;
不符合
化工企业安全管理规定第257条
临时线路应有审批制度,严格执行申请、安装、检查、使用、拆除的手续,严禁在刺割、腐蚀、易燃、易爆等场地敷设地面临时线;
基本符合
GB50052-94
配变电站室位置应接近负荷中心,进出线方便,接近电源侧、设备运输方便,避开剧烈振动、高温、多尘、有腐蚀性气体场所,地势不低洼不积水,在火灾爆炸危险区域之外;
符合
GB50053-94
配变电室应设置防止雨、雪和蛇、鼠类小动物从窗、门、电缆沟等进入室内的设施;
符合
GB50053-94
高、低压配电室内,不应有与其无关的管道和线路通过;
符合
GB50053-94
变配电所的高压及低压母线宜采用单母线或分段单母线接线;
－
GB50053-94
变压器低压侧电压为380V的总开关,宜采用低压断路器或隔离开关;
符合
GB50053-94
配电装置的长度大于6m时,其柜屏后通道应设两个出口,低压配电装置两个出口间的距离超过15 m时,尚应增加出口;
电气工作维护报告
电气工作维护报告日期: [填写日期]维护人员: [填写维护人员名字]1. 引言本报告旨在记录对电气设备的维护工作。
通过定期维护和检修，确保电气设备的正常运行，减少故障的发生，保证生产和工作的顺利进行。
2. 维护项目在本次维护工作中，我们主要涉及以下电气设备的维护和检修：•电力配电系统•发电机组•电动机和驱动系统•控制系统•照明系统3. 维护内容3.1 电力配电系统•检查电力配电设备的接线和连接情况，确保无松动和损坏现象。
•测量电压和电流，确保各线路电压和电流值正常。
•检查断路器、保险丝以及气体继电器等保护装置的状态，如有故障及时更换。
•清理电气设备的灰尘和杂物，保持设备的通风畅通。
•定期进行温度检测，发现异常温度及时处理。
3.2 发电机组•检查发电机组的运行状态，确保其正常发电。
•检查发电机组的油位、冷却水位和排气温度等指标，如有异常及时处理。
•清洁发电机组外部和内部的灰尘，保持散热风道畅通。
•定期更换发电机组的滤清器，保证其过滤效果。
•清洁发电机组的接线端子，确保电气连接可靠。
3.3 电动机和驱动系统•检查电动机的运行状态，包括电流、电压和温度等指标，如有异常及时处理。
•检查电动机的轴承和润滑情况，如有异味或温度异常及时更换润滑剂或维修轴承。
•检查电动机的风扇，保持其正常运转，防止过热。
•检查电动机和驱动系统的接线和连接情况，确保无松动和损坏现象。
•清理电动机和驱动系统的灰尘和杂物，保持设备的通风畅通。
3.4 控制系统•检查控制系统的电源和电流指示灯，如有问题及时处理。
•检查控制系统的接线和连接情况，确保无松动和损坏现象。
•定期校验控制系统的仪表和传感器，保证其准确度。
•清理控制系统的灰尘和杂物，保持设备的通风畅通。
•定期进行控制系统的检修和维护，确保其稳定运行。
3.5 照明系统•检查照明设备的电源和灯泡，如有问题及时更换。
•定期清洁照明设备的灰尘和杂物，保持其光线明亮。
•检查照明系统的接线和连接情况，确保无松动和损坏现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结果
高压开关柜
检修项目
开关柜体检修：
⑴开关柜内无异物，移动轨道润滑良好，挡板无变形，位置正确。轴销齐全、连杆无变形现象；
⑵各电气连接部分可靠、无过热变色变形等现象。各闭锁装置正常并涂抹凡士林；
⑶接线紧固无松动，端子编号齐全，加热器完好；
⑷外壳完整无碎裂，接点动作灵活可靠，接线紧固无松动。
电气设备定期检修
WHNYMXHR/CX12-ZD26-2013-JL01
低压开关柜
检修项目
检查各接触部位螺栓紧固情况，有无过热、放电痕迹。
检查主回路元器件，继电器，保护模块，测量仪表及二次回路完好情况。
检查接地装置的完好情况。
检查照明装置的完好情况。
检查配电柜内部防火隔离设施的完好情况
检查配电柜内各支持绝缘子的完好情况。
测量各配出回路和二次回路绝缘情况。
柜内元器件耐压试验。
保护设备整组试验。
结果
干式变压器
检修项目
运行的电压、电流正常。
变压器温度、声音是否正常。
铁芯检查：
铁芯及其夹件的外观检查，表面有无过热、变形，螺丝有无松脱现象，检查芯体各穿心螺杆的绝缘是否良好。
接线、引线检查：
检查高、低压侧引线端子及分接头等处的紧固件和连接件的螺栓紧固情况，有无生锈、腐蚀痕迹，并将分接头螺栓重新紧固一次。
⑵用500V摇表测量控制回路对地绝缘；绝缘电阻≥5MΩ
⑶用2500V摇表测量主回路相间绝缘；绝缘电阻应≥500MΩ；
⑷用500V 摇表分别测量分闸线圈、合闸线圈、辅助继电器X、Y 线圈的绝缘电阻；绝缘电阻应≥5MΩ；
⑸用万用表测量分、合闸线圈、辅助继电器线圈的直流电阻；与标称值相近。
断路器及辅助设备试验：
⑴交流耐压试验；
⑵辅助回路和控制回路交流耐压试验；
⑶导电回路电阻测试；
⑷分合闸时间特性、同期性测试；
⑸低电压动作试验；
⑹真空断路器真空度测试；
⑺CT、PT试验。符合《电力设备预防性试验规程》。消防设施齐全应完好 Nhomakorabea结果
辅助设备检修：⑴内部清洁无灰尘；
⑵CT、PT、支撑瓷瓶外表绝缘完好，无积灰、开裂、劣化现象；
⑶电缆头主绝缘完好，相位标记清晰，相序对应一致；
⑷操作良好，接地可靠，活动件的轴销、卡簧齐全不缺；
⑸母线、绝缘子完好，无放电痕迹，无龟裂、变形等现象。接头牢固无过热、变色等现象。
测量：
⑴用2500V摇表测量主回路对地绝缘；绝缘电阻应≥500MΩ；
⑶弹簧固定牢固，弹簧匝间均匀，弹簧和导向杆无锈蚀，导向杆端部固定良好；
⑷开关分合闸机构灵活，分合闸动作正确可靠。
二次控制回路检修：
⑴线牢固，编号完整清晰，螺丝齐全无滑牙现象；
⑵固定牢固，接点完好，动作可靠；
⑶线圈完好，绝缘层无变色、开裂、发脆等现象。线圈铁芯活动自由，无卡涩变形；
⑷继电器外壳清洁完好无碎裂。内部接线接触良好；
进出线检查：
引线接头、电缆、母线有无过热、变色，螺丝有无松动现象。
线圈的检查：检查绝缘体表面有无爬电痕迹或碳化、破损、龟裂、过热、变色的现象。
附属部件的检查：
其端子排及其接线情况检查，测量电机、风扇、及接地变压器、二次电阻等。
变压器防护门应完好，房屋应无漏水、渗水，空气温度应适宜，照明和通风设施良好。
断路器本体检修：
⑴各部位清洁无灰尘；
⑵断路器本体完好无变形、无磨损、部件齐全不缺。各固定件紧固无松动。焊接部位完整无；
⑶绝缘隔板无裂纹、无松动现象；
⑷触头清洁光滑、无变色变形现象，压力适中，螺丝紧固无松动。
操作机构检修：
⑴各部件清洁、完好，无磨损、断裂等现象；
⑵弹性销齐全不缺无松动，开口销已打开，环形卡簧固定牢固；
