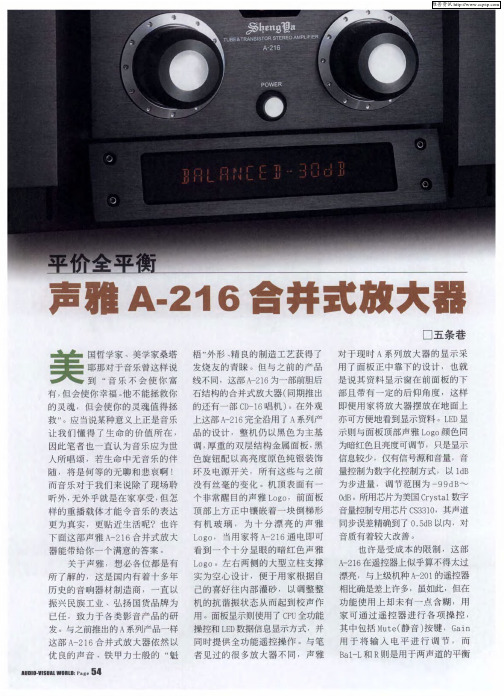

平价全平衡——声雅A-216合并式放大器
信 息较 少 ， 仅有信号源和音量 ， 音
量控制为数字化控制方式 ， 以 ] dB
为步进量 ， 调节范围为 一 9 9 d B ～
Od B 。 所用 芯 片为美 国 Cr y s t a l 数 字
音量控制专用 芯 片 CS 3 3 10 ， 其声道
同步误差精确到 了
0
5dB
．
以内 ，
对
音质有着较大改善 。
口五 条巷
对于现时 A 系列放大器的显示采
用 了面板正 中靠下 的设 计 ， 也就
是 说 其 资料 显 示 窗 在 前 面板 的 下
部且带有一 定的后仰角度 ， 这样
即便用 家 将放 大器摆放在 地 面 上
亦 可方便地看到显示 资料 。 L ED 显
示则与面板顶部声雅 Lo g o 颜色同
为暗红 色且亮度可调节 ， 只 是显示
因此 笔者 也一 直认 为音乐应 为世
人所唱颂 ， 若生 命 中无 音乐 的伴
随 ， 将是何等的无聊和悲 哀啊 !
而音乐对于我们来说除 了现场聆
听外 ， 无 外乎就是在家享受 ， 但怎
样的重 播载体才能令音乐的表达
更为真实 ， 更贴近生活呢? 也许
下 面这部 声雅 A一 2 1 6 合并式放 大
器能带给你一 个满意的答案 。
用 于将输入 电平进行调节 ， 而
Ba l — L 和 R 则是用 于两声道 的平衡
维普资讯
愿
控制 。 作为 A 系列全新的合 并式放 大器 ， 应 当说这部 A_ 2 1 6 在 很 多方 面 没有太 大， 那就是增添 了一 组 高低音调节 ， 两者之 间的 To n e 按键可控制其通断 ， 接 口上较 同 价位带产品略有优势 ， 除了 5 组 常 见 的 RCA 输 入 外 ， 还 有 1 组 XL R 平 衡输 入 。 输 入 由逻辑 电路 控 制小 型密封式继 电器完成信号之 间的 切换 ， 以尽量缩短信号传输路径 降低外界干扰 。 对于声雅的 A 系列 放 大器如果各位有所 了解的话 ， 都知道他们使用 的是 4 个高速 Dc 放 大模块 ， 这种放 大模块具有宽 阔的频率响应 、 极低的失真和醇 厚细 美的音色 ， 且 具有庞 大的动 态表现 。 但在这部 A_ 2 1 6 身上 我们 看到声雅却是采用 了 4 只 6 N] 6 胆 管作前级放 大及控制 ， 当然带来 的声效又 将是有所不 同 。 后级 部 分这部 A一 2 ] 6 采用 的 是 _AB 类放 大 ， 其额定输 出功率在 8 Q 负载时为 2 × 15 0 W。 它 采用一 只经过环氧树 脂 充 填 并 有 效 屏 蔽 的 5 0 0 4’A 的 环 形变压 器 同时为两个声道供 电 ， 这样可 令工 作噪声 大为减低 。 电 源滤波部分该放 大器使用的是总 容量高达 2 万 “ F 的滤波 电容 ， 音 频信号通 路 上 全 部使用 MK P 音响 专 用薄膜无极 电容 ， 4 对 (左右声道 共 16 只 )大功率晶体管组 成强 大 的 电流放 大输 出级 ， 配 合机体 外侧的 大型 铝 合金 散 热器 使该 机的散热达 至最佳 ， 以确保工 作的稳定性 。
放大器参数说明范文
放大器参数说明范文放大器是一种电子设备，用于放大音频或信号的电压、电流或功率，以便在音频系统、通信系统、雷达系统、无线电系统等多个领域中实现音频信号增强或传输。
放大器通常由控制部分、输入部分和输出部分组成，各部分共同决定放大器的性能和特点。
以下是一些常见的放大器参数的说明：1. 增益（Gain）：增益是放大器将输入信号放大的比例。
它是输出信号与输入信号之间的比值。
增益通常以分贝（dB）为单位表示。
增益的高低决定了放大器的放大能力，增益越高，放大器输出信号相对于输入信号的增强程度越大。
2. 带宽（Bandwidth）：带宽是指放大器在特定增益下能够传输的频率范围。
放大器的带宽取决于其内部的电路设计和工作状态。
带宽越宽，放大器能够传输更多的频率成分，从而实现更准确、更真实的声音反馈。
3. 输入阻抗（Input Impedance）：输入阻抗指的是放大器输入端对外部信号源的阻抗要求。
输入阻抗越高，表示放大器对输入信号源的负载影响越小，通常以欧姆（Ω）为单位表示。
4. 输出阻抗（Output Impedance）：输出阻抗是指放大器输出端对负载的阻抗特性。
输出阻抗越低，表示放大器对外接负载的适应能力越好。
输出阻抗通常也以欧姆（Ω）为单位表示。
5. 最大输出功率（Maximum Output Power）：最大输出功率是指放大器能够输出的最大功率。
它决定了放大器可以驱动的最大负载功率。
最大输出功率通常以瓦特（W）为单位表示。
6. 总谐波失真（Total Harmonic Distortion）：总谐波失真表示放大器输出信号中包含的畸变成分的百分比。
一般来说，总谐波失真越低，放大器输出信号质量越好。
它是衡量放大器音质好坏的重要指标。
7. 信噪比（Signal-to-Noise Ratio）：信噪比是指放大器输出信号与输入信号之比中，有用信号与噪声之比的强度。
信噪比越高，表示放大器在放大信号时对于噪声的削弱能力越强，输出信号的纯净度越高。
压电陶瓷片如何驱动
ATA-2161是一款理想的可放大交直流信号的单通道高压放 大器。大差分输出1600Vp-p(±800V)高压，可以驱动高压型负 载。电压增益数控可调，一键保存常用设置，提供了方便简洁
的操作选择，可与主流的信号发生器配套使用，实现信号的放 大。
电压增益数控0~240倍可调，具体分为粗调(1step)和细调 (0.1 step)两种。结合液晶面板增益的显示，能够快速调整至需 要的电压值。
4
高压放大器在研制过程中采用了高稳定性的过压、过流保护 ，采用的高频开关脉冲宽度调制式高压稳压电源，大大的提高了 高压放大器的稳定性，降低了噪声和纹波。现有的高压放大器其 性能指标达到1600Vpp，电流40mA，PZT驱动器作为高压放大器的 负载，要求高压放大器在大电容负载的情况下，输出电压要高。 频率可以做到DC-150KHz。
2
压电陶瓷PZT的电容充放电的快慢，决定了高压放大器的带宽。需 要提高高压放大器的带宽，显然要减小放大器的输出电阻。要使得驱 动器产生需要的位移量，必须要在PXT的正负极施加高达1000V的电压 ，控制电压的变化频率也高达数百赫兹，这就需要与之相对应的高压 驱动放大器。
3
ATA-2000系列是一款理想的可放大交、直流信号的高压放大器。大 差分输出1600Vp-p (±800V)高压，可以驱动高压型负载。电压增益数控 可调，一键保存常用设置，为您提供了方便简洁的操作选择，同时双 通道高压放大器输出还可同步调节，可与主流的信号发生器配套使用 ，实现信号的放大。
压电陶瓷片如何驱动
试验箱
/
1
压电陶瓷片驱动需要一款驱动电源--高压放大器。比较常见的 是用锆、铅的氧化物配制后烧结制成的钛、压电陶瓷片(pzt),由于人 耳对3khz的音频信号为敏感,所以生产时通常将蜂鸣片的谐振频率设 计在3khz左右。为了改善低频响应,一般采用双膜片结构。
ATA-2161高电压放大器使用说明书
二、使用须知
在使用本仪器前，请务必详细阅读安全注意事项，并遵照执行，避免由于误操作降低仪 器的使用寿命或造成不必要损失。
2.1 注意事项
(1) 请勿自行在仪器上安装替代零件，或执行任何未经授权的修改。非本公司授权人员， 严禁拆开机器。
(2) 供给仪器的电源插座及电源插头，请确保仪器与大地正常连接。 (3) 当启动输出后，请勿直接接触输出端子的金属部分或与之相连的导体。 (4) 请将仪器置于通风干燥的环境中使用，环境温度不可超过 40℃。请保持仪器清洁干
5.2 输入设置
设置好输入信号连接到 Input 端口，设置 Rin 输入电阻。
5.3 输出设置
Output 键用于控制输出。当设定好 Rout 输出电阻及增益后，按下 Output 键，接线端子有 电压输出。再次按下 Output 键，输出关闭。
危险：不同大小的输出电压可能会对人体造成不同程度的伤害，因此，在输出状态时不要直接接触 输出端子的金属部分，或是与之相连的导体。
如果发现仪器包装纸箱，泡沫塑料或箱体等发生严重破损，请勿使用，并联系 Agitek 公司和承运方确定是哪方责任。如果因承运方运输原因造成的仪器损坏，则由承运方 负责赔偿事宜，Agitek 公司恕不免费维修或更换。 (2) 检查附件 在收到新的产品时，请检查随机的包装箱中是否有以下部件。
1
Agitek
②
⑦
①
③④⑤ ⑥
⑧
① Power：电源开关。 ② 液晶显示屏：显示高压功放的参数设置及工作状态。 ③ Rin：输入电阻调整按钮，50Ω、5kΩ 可调。 ④ Rout：输出电阻调整按钮，200Ω、10kΩ 可调。 ⑤ Save：按下保存按钮即保存当前的参数设置。 ⑥ Output：输出开关按钮。 ⑦ 增益调节：顺时针旋转增大，反之，逆时针减小。按下增益调节旋钮可进行粗调与细调的 切换，粗调按 1 步进，细调按 0.1 步进。 ⑧ 输出接线端子：红色“Output+”为正极，黄色“Output-”为负极，黑色“GND”为公共 地。
超声电机驱动功率放大器 功率放大器工作原理
超声电机驱动功率放大器功率放大器工作原理超声电机是一种基于压电效应和超声频段机械振动的高新技术产品,与传统的电磁式电机不同,它利用压电材料的逆压电效应,将产生的微小形变放大再通过摩擦作用将能量传递给转子,是典型的机电一体化产品。
驱动超声电机需要大功率、宽频功率放大器，Aigtek 推出ATA—4011高压功率放大器，大输出80W功率。
超声电机具有低速扭矩大、响应快、不受电磁干扰等诸多优点,但是上述优点需要合适的驱动器才能使其充分发挥。
超声波电机工作频率在高于人类听觉所能感知的20kHz以上,一般低于1MHz,驱动频率要尽可能接近或等于其工作频率,这就给驱动器提出了带宽和频率辨别率的要求。
由于传统的驱动电路信号源输出为方波,其谐波成份简单激起电机定子的非工作模态,对电机试验及性能发挥是特别不利的。
基于以上原因以及现有的信号源技术及硬件设备能够较简单达到超声电机的特别要求,接受正弦信号发生器,对其输出的信号直接通过功率放大器放大作为电机驱动信号是较为适合的方法。
高压功率放大器输出ATA—4011是一款理想的可放大交、直流信号的单通道高压功率放大器。
大输出160Vp—p（80V）电压，80W功率，可以驱动高压功率型负载。
电压增益数控可调，一键保存常用设置，为您供应了便利简洁的操作选择，可与主流的信号发生器配套使用，实现信号的放大。
超声波电机驱动在设计过程中,将整个系统分为信号源、隔离和功率放大器、示波器检测三个大模块，功率放大器电压增益数控0～50倍可调，实在分为粗调（1 step）和细调（0.1 step）两种。
结合液晶面板增益的显示，能够快速调整至需要的电压值。
选购功率放大器要明确哪些功率放大器是指在给定失真率条件下，能产生最大功率输出以驱动某一负载（例如扬声器）的放大器。
通常由3部分构成：前置放大器、驱动放大器、末级功率放大器。
一、选择功率放大器的时候，首先要注意它的一些技术指标：1、输入阻抗：通常表示功率放大器的抗干扰本领的大小，一般会在5000—15000Ω，数值越大表示抗干扰本领越强；2、失真度：指输出信号同输入信号相比的失真程度，数值越小质量越好，一般在0.05%以下；3、信噪比：是指输出信号当中音乐信号和噪音信号之间的比例，数值越大代表声音越干净。
c2sc1815放大器
这个电路是一个最简单的放大器，算是一个古董电路！下面将对这个电路进行直流分析：电路组成：三极管是电路的放大元件，具有放大电流的作用，是放大电路的“心脏”；电源V CC的接法应使集电极处于反向偏置，保证晶体管工作在放大状态，同时V CC 为放大电路提供能源，一般为几伏到几十伏。
很多电路中一般是用电压来传递信号，如果在三极管集电极与电源之间串一个电阻，这样能把三极管的电流信号转换为电压信号取出来。
集电极负载电阻R2的主要作用是将集电极电流的变化转换为电压的变化，以实现电压的放大。
R2的阻值一般为几千欧。
负载电阻越大，得到的电压信号变化也会越大。
电源V CC和基极电阻R1的作用是使发射结处于正向偏置，并提供大小适当的基极电流I B,以便放大电路获得合适的工作点。
R1的阻值一般为几十千欧到几百千欧。
耦合电容C1的作用在于隔断直流、通过交流。
因此，它既能为交流信号构成通路，同时又能隔断放大电路、信号源及负载之间的直流通路，使信号源及负载的工作状态免收直流电源的影响。
通常要求C1上的交流电压可以降到可以忽略不计，即对交流信号可视为短路。
C1的电容值一般为几微法到几十微法，常用极性电容，连接时应注意极性。
如果把I C的变化作为输出而取出，就可以得到比较大的信号。
直流工作概念：直流工作的时候，电容上没有流过电流，所以在直流分析中都会将所有的电容看成开路。
这个是原理图，在做直流分析的时候，交流信号源和电容C1都看成开路。
设计一个电路的时候，要先确定I C也就是集电极电流。
V CC=V CE+R2*I C电源电压=三极管CE极电压+负载电阻×集电极电流先定V CE=6V 集电极电阻为10K ，除去两个变量，就好办多了。
12=6+10000* I CI C=(12-6)/10000I C=0.6mA有了I C就可以确定I B了。
I B=I C/放大倍数(放大倍数现定为100)I B=0.6/100;I B=6uA.I B确定后，可以确定 R1也就是为三极管基极提供电流的电阻。
功率放大器介绍
功率放大器介绍功率放大器（PA）是一种电子设备，用来提高输入信号的功率。
它广泛应用于通信、广播、无线电、音频和雷达系统等领域中。
功率放大器通常使用晶体管、真空管、FET（场效应管）等半导体器件作为放大器的关键部件。
功率放大器的主要功能是将输入信号的功率放大到所需的输出功率水平。
输入信号可以是来自麦克风、信号产生器、无线电天线或其他源。
放大器通过应用电流或电压来控制其输入和输出之间的功率转换。
功率放大器的输出功率通常以瓦（W）为单位进行度量。
1.增益：功率放大器能够提供输出信号的放大程度，即输入信号和输出信号之间的比例关系。
增益通常以分贝（dB）为单位进行度量。
2.频率响应：功率放大器的频率响应指的是其能够放大的频率范围。
不同的功率放大器在频率响应上可能有所不同，因此选择合适的功率放大器是确保信号质量的重要因素。
3.效率：功率放大器的效率指的是其能够将输入功率转换为有用输出功率的能力。
高效率的功率放大器可以减少能源浪费，并减少设备的发热。
4.线性度：功率放大器的线性度指的是其在不同输入功率水平下输出信号的失真程度。
线性功率放大器能够准确地放大输入信号而不引入失真。
在选择和设计功率放大器时，需要考虑许多因素，包括输出功率、频率范围、电源要求、输出阻抗、输入和输出保护电路等。
不同的应用领域和要求可能需要不同类型的功率放大器。
下面介绍几种常见的功率放大器类型：1.A类功率放大器：A类功率放大器是一种基本的功率放大器，具有简单的电路结构和低成本。
然而，A类功率放大器的效率相对较低，并且会引入较大的功率失真。
2.AB类功率放大器：AB类功率放大器是在A类功率放大器基础上作出改进的一种类型。
它结合了A类功率放大器的简单性和低成本，同时提高了效率和线性度。
3.D类功率放大器：D类功率放大器是一种高效率的功率放大器，适用于需要低功耗和高输出功率的应用。
D类功率放大器使用脉冲宽度调制（PWM）技术，能够在高频率上工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•输出电压1600Vp-p(±800V)•输出电流40mA
•功率32W
•带宽（-3dB）DC~150KHz •压摆率200V/μs
•低失真
•增益数控0~240（0.1step）可调•输入阻抗50Ω/5KΩ可调
•一键保存设置（Save键）
简介
ATA-2161是一款理想的可放大交直流信号的单通道的高压信号放大器。
最大差分输出1600Vp-p(±800V)高压，可以驱动高压型负载。
增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的完美放大。
液晶显示
ATA-2161采用液晶屏显示，操作界面一目了然，简洁易懂。
增益
ATA-2161采用的是增益数控0~240
倍可调的方式，具体分为粗调（1
step）和细调（0.1step）两种。
结合
液晶面板增益的显示，能够快速调整
至您需要的电压增益值。
1/100监测口
每个输出接口都配带1/100衰减的同
步监测口，方便用户进行输出信号的
实时监测。
应用领域
压电陶瓷
磁性材料的磁化特性(B-H曲线)测量
声纳系统
超声波探伤
EMC信号加注
MEMS实验
ATA-2161高压放大器1600Vp-p
单通道（差分输出）
规格参数
通道数:
ATA-2161单通道输出输入接口特点
输入接口:BNC接头
输入电阻:50Ω/5KΩ可调输入上限:10Vp-p
带宽范围:DC~150KHz
（-3dB）
输出接口特点
输出接口:接线柱
1/100监测口:BNC接口
输出电阻:100Ω/10KΩ（可定制）
增益:0~240（0.1step）
可调
输出电压:1600VP-P(±800V)压摆率：200V/μs
输出电流:40mA
最大输出功率:32W 其他
供电电压:220V±10%
频率:50Hz
温度:
使用0°C to50°C
存储-40°C to70°C
湿度:80%RH
保修:1年
订货信息
型号指标描述
ATA-21611600Vp-p高压放大器
单通道（差分输出）
增益:0~240（0.1step）可调
信号地:与机壳、电源地相连
附件：国标三芯电源线1根，
BNC线缆2根，保险
管1只，产品说明书、
合格证、装箱清单各1
份。
ATA-2161高压放大器1600Vp-p单通道（差分输出）。
