无机玻璃钢通风管道与铁皮通风管道优缺点对比
通风系统玻镁与镀锌板风管性能比较表
玻镁复合风管：管壁采用难燃B1级聚苯发泡保温 板做夹心保温层，导热系数为0.035-0.047，与板 材的两个面有机的结合在一起，管道采用榫接， 整个系统连为一体，不会脱落，无漏风现象，使 整个风管各部位保温均匀，无冷桥现象产生，具 有良好的保温绝热性能。
需要增加保温防腐费，每平方米的费用大 约在30-40元，在使用过程中，冷桥冷热 量损失占系统总量的5%，增加了使用成本 。如果有冷桥产生冷凝水会对吊顶造成损 害，增加维修吊顶的成本。
防火性能
玻镁复合保温风管：采用两层高强度无机材料为 基础，以高强、放火、网格布条增强材料和一层 铁皮风管属不燃材料，但其保温材料是否燃烧要依材质而 保温材料，经制浆、成型、固化等工艺而制成无 定，通常要选用离心玻璃棉等不燃保温材料，而聚苯乙烯 机、不燃夹芯保温板，成品风管属不燃材料，符 板等则不能满足要求。 合GB8624-2006《建筑材料燃烧性能分级方法》A 级合格，具有良好的防火性能。
施工安装
铁皮加工周期较长，工序繁琐，影响施工 进度，特别是商业项目，增加了时间成 本，影响投入使用的时间。玻镁风管相比 之下，施工周期只有镀锌风管1/5。
美观度
因有外保温，外表不美观，加装消声器，需要更大的空 间，且增加了安装难度和工作量。
玻镁复合风管：密封好、漏风率低、高效节 能 洁净复合风管采用无法兰连接工艺，提高了 风管的密闭性，降低了系统的漏风率，提高了空 铁皮的漏风率较高，增加使用的成本。达 气的输送效率，不加固风管漏风量基本为0，加固 不到节能的要求。 风管漏风率不大于1%，系统漏风率不大于2%，漏 风率仅为铁皮风管的1/10，
镀锌铁皮风管
风管漏风量应根据管道长短及其气密程度，按系统风 量的百分率计算。风管漏风率宜采用10%（对于一般送排 风系统） 镀锌铁皮风管：风管总长度50m以下时，其漏风率通 常要达到 8-10%，风管总长度增加时，漏风量要适当增 加，当管内静压为500Pa时，风管单位面积漏风量为6m3 /h.m2 。
各材质通风管道对比
2 楼风道比较1）镀锌板风道：* 该风道现场制做方便，能与土建工程紧密配合，能适合非常复杂的通风工程，比较容易现场制作各种复杂形状风道。
* 该风道内壁光滑、风阻小* 该风道气密性好、承压强度高。
* 该风道缺点是不耐酸碱，易腐蚀，但用在普通办公环境寿命一般不受影响。
* 该风道需外作保温材料。
2）玻璃钢风道：* 该风道为无机基料粘结剂及玻璃纤维布为增强材料等制成，需到厂家订做，一般周期为一周左右。
* 该风道具有耐水、耐老化、遇火不燃烧、无烟、无味、无毒及耐腐蚀等优点：* 该风道大都是手工加工，质量不好控制，易出现壁厚变薄等弊端，影响风道质量。
* 不宜制作出复杂形状风道，尤其现场变更较多时，易影响工期。
* 该风道重量较重，建筑物荷载较大3）聚氨酯风道：* 风管内外为铝板，中间保温层是高分子材料。
* 重量较轻，是玻璃钢风管的1/5～1/6。
* 防酸、防碱、防腐蚀。
* 聚氨酯夹心材料作为风管板材绝热层。
* 可在工地现场手工切割、制作，安装速度快且改动方便，通常为现传统风管制作安装速度的4～5倍特别注意使用不同的风管材料时，粗糙度K值不同，所以摩擦阻力不同。
为了设计、制作、安装的方便，制定了统一的风道规格，设计者应尽量采用常用规格的风道，如钢板制矩形风管的常用规格（单位为mm）为120、160、200、250、320、400、500、630、800、1000、1250等。
近几年，集保温层和风管于一身的复合风管得到了大量的应用，加工方便、外表美观、价格适中，如玻纤板风管、酚醛树脂风管等等。
例如，铝箔复合玻纤板风管是由离心玻纤板、外壁贴敷铝箔，内壁贴阻燃玻纤布和风管加强框架、以及燃烧等级A级的粘合剂，在高温高压条件下粘合而成；其集风管、保温、消声、防火和防潮于一体；具有整体质轻、加工和安装简便，占用建筑空间小和外形美观等诸多优点，这种新型风管每米长消声量可达3dB(A)以上，在一定程度上可以替代一般风管系统中的普通消声器，它可以同时消除多频带的机械噪声和空气动力噪声，是这种新型风管最突出的特点。

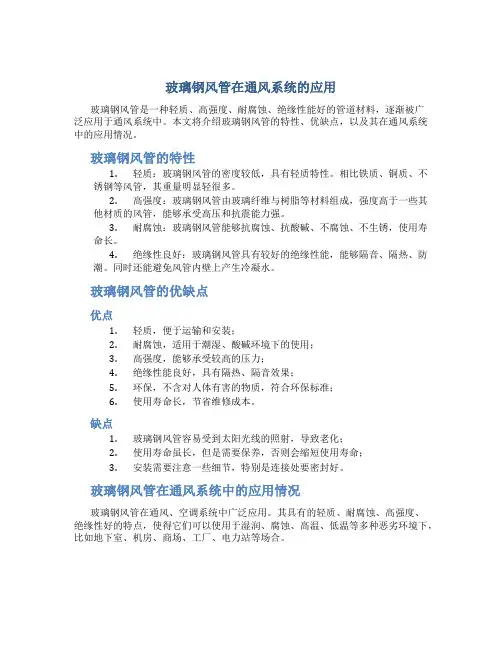

玻璃钢风管在通风系统的应用
玻璃钢风管在通风系统的应用玻璃钢风管是一种轻质、高强度、耐腐蚀、绝缘性能好的管道材料，逐渐被广泛应用于通风系统中。
本文将介绍玻璃钢风管的特性、优缺点，以及其在通风系统中的应用情况。
玻璃钢风管的特性1.轻质：玻璃钢风管的密度较低，具有轻质特性。
相比铁质、铜质、不锈钢等风管，其重量明显轻很多。
2.高强度：玻璃钢风管由玻璃纤维与树脂等材料组成，强度高于一些其他材质的风管，能够承受高压和抗震能力强。
3.耐腐蚀：玻璃钢风管能够抗腐蚀、抗酸碱、不腐蚀、不生锈，使用寿命长。
4.绝缘性良好：玻璃钢风管具有较好的绝缘性能，能够隔音、隔热、防潮。
同时还能避免风管内壁上产生冷凝水。
玻璃钢风管的优缺点优点1.轻质，便于运输和安装；2.耐腐蚀，适用于潮湿、酸碱环境下的使用；3.高强度，能够承受较高的压力；4.绝缘性能良好，具有隔热、隔音效果；5.环保，不含对人体有害的物质，符合环保标准；6.使用寿命长，节省维修成本。
缺点1.玻璃钢风管容易受到太阳光线的照射，导致老化；2.使用寿命虽长，但是需要保养，否则会缩短使用寿命；3.安装需要注意一些细节，特别是连接处要密封好。
玻璃钢风管在通风系统中的应用情况玻璃钢风管在通风、空调系统中广泛应用。
其具有的轻质、耐腐蚀、高强度、绝缘性好的特点，使得它们可以使用于湿润、腐蚀、高温、低温等多种恶劣环境下，比如地下室、机房、商场、工厂、电力站等场合。
玻璃钢风管可与其他风管一起使用，包括纸质风管、铁质风管、铜质风管、不锈钢风管等。
使用时，需要根据风管的压力、流量、温度、湿度等情况选择合适的管径和壁厚。
玻璃钢风管应用广泛，但安装时需要注意以下问题：1.确定风道的设计布局和口径；2.计算风道的长度、阻力等参数，并选择合适的风量控制器、风机；3.要注意支架的布置和固定方式；4.在任何连接处，都要严格执行管道连接要求，特别是连接处要密封好。
玻璃钢风管具有轻质、高强度、耐腐蚀、绝缘性能好等特点，逐渐成为通风、空调系统中的常用风管。

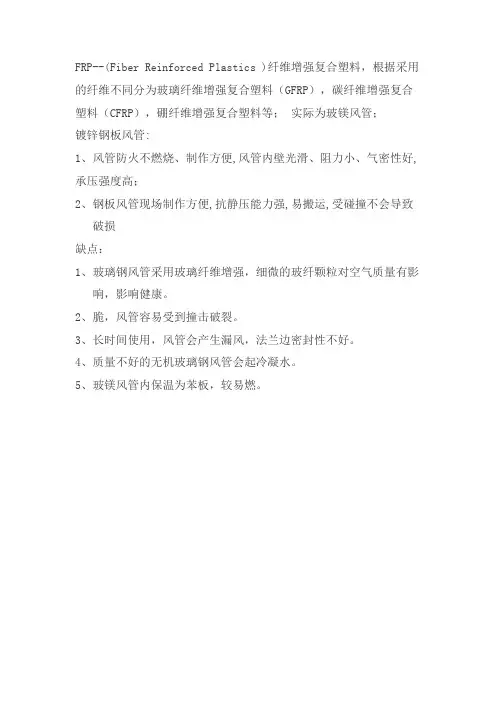

玻镁风管与铁皮风管对比
FRP--(Fiber Reinforced Plastics )纤维增强复合塑料，根据采用
的纤维不同分为玻璃纤维增强复合塑料（GFRP），碳纤维增强复合
塑料（CFRP），硼纤维增强复合塑料等；实际为玻镁风管；
镀锌钢板风管:
1、风管防火不燃烧、制作方便,风管内壁光滑、阻力小、气密性好, 承压强度高；
2、钢板风管现场制作方便,抗静压能力强,易搬运,受碰撞不会导致
破损
缺点：
1、玻璃钢风管采用玻璃纤维增强，细微的玻纤颗粒对空气质量有影
响，影响健康。
2、脆，风管容易受到撞击破裂。
3、长时间使用，风管会产生漏风，法兰边密封性不好。
4、质量不好的无机玻璃钢风管会起冷凝水。
5、玻镁风管内保温为苯板，较易燃。

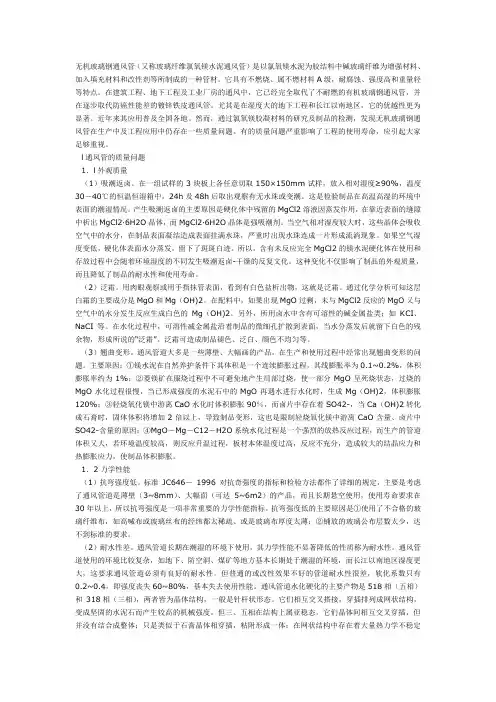

无机玻璃钢通风管
无机玻璃钢通风管（又称玻璃纤维氯氧镁水泥通风管）是以氯氧镁水泥为胶结料中碱玻璃纤维为增强材料、加入填充材料和改性剂等所制成的一种管材。
它具有不燃烧、属不燃材料A级，耐腐蚀、强度高和重量轻等特点。
在建筑工程、地下工程及工业厂房的通风中，它已经完全取代了不耐燃的有机玻璃钢通风管，并在逐步取代防癌性能差的镀锌铁皮通风管。
尤其是在湿度大的地下工程和长江以南地区，它的优越性更为显著。
近年来其应用普及全国各地。
然而，通过氯氧镁胶凝材料的研究及制品的检测，发现无机玻璃钢通风管在生产中及工程应用中仍存在一些质量问题。
有的质量问题严重影响了工程的使用寿命，应引起大家足够重视。
l通风管的质量问题1．l外观质量（1）吸潮返卤。
在一组试样的3块板上各任意切取150×150mm试样，放入相对湿度≥90%，温度30－40℃的恒温恒湿箱中，24h及48h后取出观察有无水珠或变潮。
这是检验制品在高温高湿的环境中表面的潮湿情况。
产生吸潮返卤的主要原因是硬化体中残留的MgCl2溶液因蒸发作用，在靠近表面的缝隙中析出MgCl2·6H2O晶体，而MgCl2·6H2O晶体是强吸潮剂。
当空气相对湿度较大时，这些晶体会吸收空气中的水分，在制品表面凝结造成表面挂满水珠，严重时出现水珠连成一片形成流淌现象。
如果空气湿度变低，硬化体表面水分蒸发，留下了斑斑白迹。
所以，含有未反应完全MgCl2的镁水泥硬化体在使用和存放过程中会随着环境湿度的不同发生吸潮返卤-干燥的反复文化。
这种变化不仅影响了制品的外观质量，而且降低了制品的耐水性和使用寿命。
（2）泛霜。
用肉眼观察或用手指抹管表面，看到有白色盐析出物，这就是泛霜。
通过化学分析可知这层白霜的主要成分是MgO和Mg（OH)2。
在配料中，如果出现MgO过剩，未与MgCl2反应的MgO又与空气中的水分发生反应生成白色的Mg（OH)2。
另外，所用卤水中含有可溶性的碱金属盐类；如KCI、NaCI等。
玻纤风管与镀锌铁皮风管性能对照
玻纤风管与镀锌铁皮风管性能对照综合重量较轻，安装方便，更适合高层建筑及有效减轻厂房等钢结构屋面承重，单位面积为2.8kg/m㎡，较重，增加钢结构建筑物载荷，安装繁琐，单位面积为14-16kg/㎡，施工安装管道轻巧、安装速度快、集管道和保温层于一体，一次性完成安装程序，便于在安装过程中根据现场条件设计进行安装变更，节省安装工作量，约为铁皮安装工作量的3/5。
管道较重、制作、安装周期长、速度慢，管道尺寸走向及变更时费工费时，保温层在风管安装后现场安装、工序繁琐，增加安装工作，人工费用相对要高。
工程造价根据板材贴面及风管尺寸的不同，造价一般在130-150元/平方根据镀锌铁皮厚度及外保温材料的不同，镀锌铁皮造价在170-180元/平方Climaver玻纤复合风管系统CLIMAVER玻纤复合风管是由高容重的玻璃棉板为基材，外表面覆盖防潮贴面，内表面使用经特殊处理的玻纤毡，专为民用及商用的暖通空调供回风系统而设计制造。
CLIMAVER 可以快捷地制成直管、弯头、变径管、T型管等风管部件，从而组成完整的空气输送系统。
在玻璃棉板边缘的双密度雌雄模口，可以提供强大的契合能力，保证高强度，保证高密合性。
外表面覆盖防潮贴面，内表面使用经特殊处理的玻纤毡，并涂覆抗菌防霉涂层。
可以抑止风管内各种细菌和微生物生长和繁殖。
Climaver风管内贴面Climaver玻纤复合风管的内表面为经过特殊处理的防水玻纤毡，具有卓越的声学性能，可以吸收设备和气流的噪音且不吸水，保证了安静舒适的室内环境。
另外，内贴面含有抗菌防霉功能，可以抑制细菌和微生物的生长。
Climaver风管外贴面Climaver 玻纤复合风管的，外表面覆盖超强防火防潮贴面水汽渗透率低，横、纵向抗拉强度高。
Climaver产品特点圣戈班依索维尔Climaver玻纤风管的主材采用高容重离心超细玻璃纤维板，内贴面为牢固的黑色玻纤毡，外贴面为具有防火功能的铝箔贴面。
Climaver风管管板的内贴面经过特殊的处理，抗拒管内由于空气过滤系统维持不当而产生的尘、污物的侵蚀，并可以减少微生物在管内壁上滋长。
通风管道性能比较
通风管道性能比较防潮性能镀锌薄钢板风管：易受潮腐蚀生锈，在输送含湿量大的空气时更为严重。
无机玻璃钢风管：受原料配比的制约，其防潮性能的稳定性较差。
复合玻纤板风管：无易腐材料和部件，但因其为多孔材料，要防止管道内部、管端和切口处被水长期浸泡。
纤维织物风管：由于表面有冷气层，所以不会产生凝露，材料均为强疏水性材料，不易受潮。
即使风管表面沾水，由于风管表面有渗透，也会迅速风干。
强度镀锌薄钢板风管：强度较高，抗静压能力强，在断面尺寸大时必须按规定进行加固。
无机玻璃钢风管：强度较高，但比较脆弱，因其较重，不易搬运，易受碰撞导致酥裂和破损。
复合玻纤板风管：能满足一般通风空调的承压要求，最高可承受风压1500Pa。
纤维织物风管：柔性材料，但韧性好。
耐压大于2000Pa。
重量镀锌薄钢板风管：容重为7870kg/m3 ，单位面积重量为10kg/m2～16kg/m2 。
无机玻璃钢风管：容重为2100kg/m3 ，单位面积重量为11kg/m2～23kg/m2 。
复合玻纤板风管：容重为64kg/m3 ，单位面积重量为2.8 kg/m2。
纤维织物风管：这就不用说了，地球人都知道。
（单位面积重量小于0.25kg/m2）摩擦阻力复合玻纤板风管内壁为玻璃丝布，表面粗糙度为0.2mm ，略大于镀锌薄钢板的测定值，在风管内风速小于15m/s 条件下，其沿程阻力与镀锌薄钢板风管相比不超过7%(含风管内加固撑杆增加的阻力) ，而在一般空调系统通风管道中沿程阻力只占局部阻力的10%左右(和镀锌薄钢板风管的局部阻力基本一样) ，因此玻纤风管与镀锌薄钢板风管相比增加的通风阻力不到1 % ，对整个风管系统影响不明显，基本可忽略。
无机玻璃钢风管的摩擦阻力大于镀锌薄钢板风管，接近于复合玻纤板风管。
纤维织物风管：约为铁皮风管的1/3。
纤维脱落风管内壁复合玻璃丝布，具有屏蔽纤维分散的能力。
在管内风速15m/s条件下，风管内壁纤维不脱落，完全符合国家卫生标准，确保室内空气质量和环境。
镀锌铁皮风管 无机玻璃钢风管 复合玻纤板风管的比较
镀锌铁皮风管无机玻璃钢风管复合玻纤板风管的比较之前比较全面的介绍了大川风管的玻镁风管与酚醛风管，这里我们继续以大川风管的三类风管进行全面的比较，由于其中有参数的设置，所以，产品尽量保持一致（1）大川镀锌铁皮风管的根本特色它是最早运用的风管管材之一，选用镀锌铁皮加工，合适含湿量小的通常性气体的运送，不耐腐蚀、易生锈，无保温文消声功用，有必要别的加包保温层及保温防护层，须设置消声器，制造、装置周期长、速度慢。
（2）大川无机玻璃钢风管的根本特色它是近十几年较新的风管管材，选用玻璃纤维增强无机资料制造，便是契合《中华人民共和国建材工业行业规范》JC646. 1996 的玻璃纤维氯氧镁水泥通风管道，遇火不燃、耐腐蚀，份量重，硬度大但较脆，受自重影响易变形，受质料制造影响和制约易酥裂，无保温文消声功用，有必要别的加包保温层及保温防护层，须设置消声器，制造、装置周期长、速度慢。
（3）大川复合玻纤板风管的根本特色它是近年最新的风管管材，以容重64 kg/ m3 、厚度25 mm 的离心玻纤板为基材，内复玻璃丝布，外复防潮铝箔布（进口板材为内涂热敏丙稀酸聚合物，外层为稀纹布/铝箔/牛皮纸），用专用防火粘结剂复合枯燥后，再经切开、开槽、粘结加固等工艺而制成，选用特种密封胶、压敏胶带、热敏胶带衔接密封，依据风管断面尺度、风压巨细再采纳恰当的加固办法。
具有消声、保温、防火、防潮、漏风量小、经济适用等长处，质料轻，转移吊挂简单，现场修正便利、易施工，拼装快捷，需密封的衔接点少，节约装置空间，热效高，操作安静，作业寿数长，功用价钱比最优，归纳造价低，要防止被水长时刻浸泡。
3 三种风管的功用比拟（1）消声功用镀锌铁皮风管：无消声功用，有必要加装消声器，且需求更大的空间（因消声器的外形尺度比风管尺度每边大出200 mm），且消声器要到达应有的作用，其设置方位有必定的需求，实践工程中很难做到，形成实践消声作用也难以包管。
并且在风速较高、单边长度较大又加强不敷、或与高中频风机配套时还会发生二次噪声，使得消声办法得不偿失。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无机玻璃钢通风管道,(第三代改性菱镁通风管道，亦称不燃型无机玻璃通风管道)，按其用途可分为P类和D类。P类风管主要应用于公用建筑，人防工程以及一般需要安装通风及空调设施的工业厂房和矿井等的通风管、防、排烟管;D类风管主要应用于住宅建筑的通风、排油烟风道。产品的各项性能指标皆达到或超过JC646-1996，该产品已被中国菱镁行业协会定为行业优质产品;同时解决了镀锌铁板通风管道耐腐蚀性差、噪音大、易变性的缺点，是目前替代镀锌铁皮风道的首选产品。
9、漏风量低
因该产品在制作上采用整体成型的方式，两端又选用橡胶垫、无机材料连接，克服了铁皮风道、玻纤风道由板材加工多次制作的缺点，大大的减少了漏风量和风道阻力损失。
6、防水性能好
经国家防水材料检测中心检测本风道为不燃风道，各项防火指标大大优于国家标准，达到A级不燃性防火材料要求。 7、工艺性能优越
该产品均为整体成型，产品性能稳定，成型工艺简单，节省工时，安装方便。
8、使用寿命长
该产品选用的材料均系耐腐蚀、抗折、抗冻、防潮等优良材料，从而大大延长了风道的使用寿命。
无机玻璃钢通风管道产品性能
1、耐水性பைடு நூலகம்、不吸潮
2、强度高、韧剂好、不变形
3、耐腐蚀性好
耐酸碱，具有良好的防腐性能，彻底克服了铁皮风道易锈蚀的缺点，给国家节约了大量的镀锌钢板。 4、保温效果好
该产品与传统的铁皮风道加保温相比降低传热系数达38%，达到很好的保温效果。
5、噪音小
无机玻璃钢通风管道的壁厚比铁皮风道厚，且本身具有良好的隔音性能、减振消声效果最理想。
