led屏幕生产工艺流程

led屏幕生产工艺流程LED屏幕是一种广泛应用于户外广告、室内电视墙、舞台背景以及展览展示等领域的电子显示设备。

下面将介绍一下LED屏幕的生产工艺流程。

首先，LED屏幕的制造开始于选材。

屏幕制造所需的材料主要有：LED芯片（发光二极管芯片）、PCB（线路板）、驱动芯片、灯珠、透镜、铜柱、塑料模具等。

这些材料需要经过严格的质量检验，确保其符合生产要求。

接下来，LED芯片进行芯片划片。

芯片划片是将大块的芯片划分成所需大小的小芯片。

这一步骤需要精确控制切割机的力度和速度，保证划出的芯片尺寸一致。

然后，将PCB上覆盖有导电粘合剂的线路板与LED芯片进行粘接。

这需要一台自动点胶机，将导电粘合剂均匀地点在PCB上，然后将LED芯片放置在粘合剂上，待粘合剂干燥后，芯片就固定在了PCB上。

接下来，进行焊接。

将LED芯片与PCB上的电路通过焊接连接起来，形成电路闭合。

这一步骤需要使用焊接设备和焊锡，将芯片上的引脚与PCB上的焊盘连接起来。

然后，进行调试和测试。

将焊接好的LED屏幕进行灯珠的安装和驱动芯片的连接，并进行开机测试。

在测试过程中，会检测LED屏幕显示效果、亮度、色彩等参数是否符合要求，以保证产品质量。

最后，进行封装和装配。

将调试好的LED屏幕进行封装，即将其放入保护壳中，保护其不受到外界的环境影响。

然后进行LED屏幕的装配，将屏幕与驱动电源、控制系统连接起来，完成整个LED屏幕的组装。

综上所述，LED屏幕的生产工艺流程包括材料选材、芯片划片、粘接、焊接、调试和测试以及封装和装配等步骤。

每个步骤都需要精确控制和严格检验，以确保生产出质量优良的LED屏幕产品。

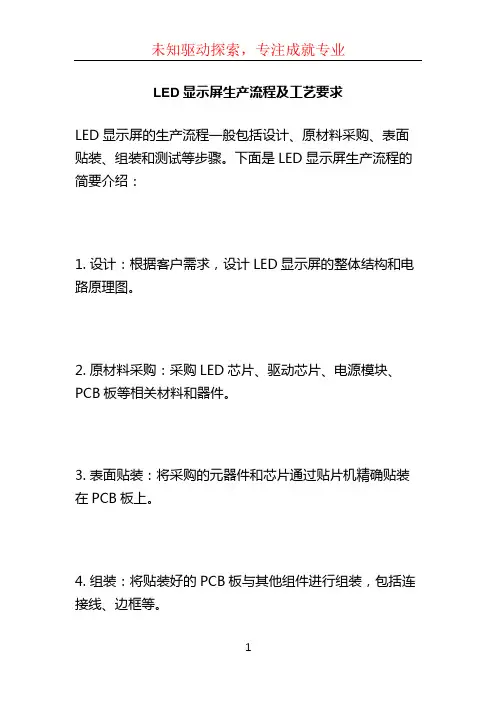

LED显示屏生产流程及工艺要求

LED显示屏生产流程及工艺要求
LED显示屏的生产流程一般包括设计、原材料采购、表面贴装、组装和测试等步骤。

下面是LED显示屏生产流程的简要介绍：
1. 设计：根据客户需求，设计LED显示屏的整体结构和电路原理图。

2. 原材料采购：采购LED芯片、驱动芯片、电源模块、PCB板等相关材料和器件。

3. 表面贴装：将采购的元器件和芯片通过贴片机精确贴装在PCB板上。

4. 组装：将贴装好的PCB板与其他组件进行组装，包括连接线、边框等。

5. 冷焊连焊：使用焊接机将组装好的部件进行冷焊连焊。

6. 组装成型：进行外观整形，例如剪裁PCB板、安装外壳等。

7. 测试：对组装好的LED显示屏进行各项功能测试，包括亮度、颜色、显示效果等。

8. 包装和出厂：对测试合格的产品进行包装，同时进行质量检查，然后出厂。

在LED显示屏生产过程中，还需要注意一些工艺要求，例如：
1. 元器件的选择：要选择质量好、稳定性高的元器件，以
确保产品的稳定性和寿命。

2. 贴片精度：贴片机的贴装精度要求高，以确保元器件的
正确贴装。

3. 温度控制：在焊接和测试过程中，要控制好温度，避免
热损伤元器件。

4. 测试设备：使用专业的测试设备，确保对产品进行准确、全面的测试。

5. 质检标准：建立完善的质检标准，对每个环节进行检查，确保产品质量。

以上是LED显示屏的一般生产流程和工艺要求，每个企业
具体的生产流程和工艺要求可能会有所不同。

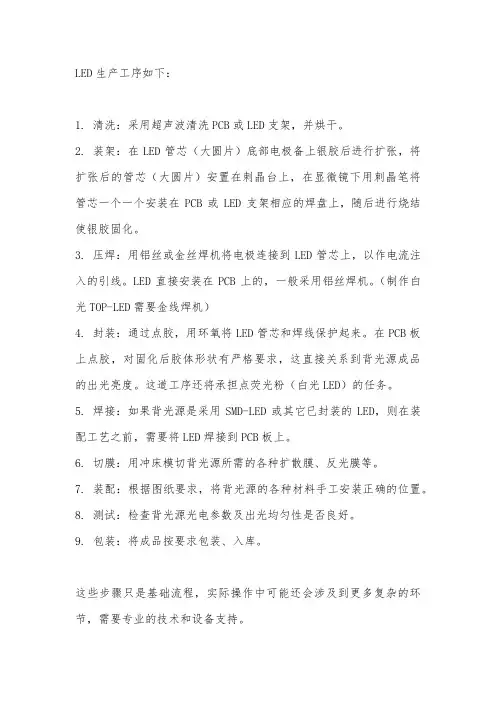

led生产工序

LED生产工序如下：
1. 清洗：采用超声波清洗PCB或LED支架，并烘干。

2. 装架：在LED管芯（大圆片）底部电极备上银胶后进行扩张，将扩张后的管芯（大圆片）安置在刺晶台上，在显微镜下用刺晶笔将管芯一个一个安装在PCB或LED支架相应的焊盘上，随后进行烧结使银胶固化。

3. 压焊：用铝丝或金丝焊机将电极连接到LED管芯上，以作电流注入的引线。

LED直接安装在PCB上的，一般采用铝丝焊机。

（制作白光TOP-LED需要金线焊机）
4. 封装：通过点胶，用环氧将LED管芯和焊线保护起来。

在PCB板上点胶，对固化后胶体形状有严格要求，这直接关系到背光源成品的出光亮度。

这道工序还将承担点荧光粉（白光LED）的任务。

5. 焊接：如果背光源是采用SMD-LED或其它已封装的LED，则在装配工艺之前，需要将LED焊接到PCB板上。

6. 切膜：用冲床模切背光源所需的各种扩散膜、反光膜等。

7. 装配：根据图纸要求，将背光源的各种材料手工安装正确的位置。

8. 测试：检查背光源光电参数及出光均匀性是否良好。

9. 包装：将成品按要求包装、入库。

这些步骤只是基础流程，实际操作中可能还会涉及到更多复杂的环节，需要专业的技术和设备支持。

led屏生产流程

led屏生产流程LED屏幕生产流程可以大体分为以下几个主要步骤：物料采购、SMT（表面贴装技术）制程、DIP（点胶技术）制程、组装与接线、调试与测试、包装与出货。

下面我会分别详细介绍每个步骤。

首先是物料采购阶段。

在LED屏幕生产前，需要进行物料采购。

主要的物料包括LED芯片、PCB（印刷电路板）、元器件、驱动芯片等。

这些物料一般是从供应商处采购，确保其质量和安全，才能保证最终产品的品质。

接下来是SMT制程。

SMT是一种主流的电子元器件表面贴装技术。

首先，将PCB表面涂上一层焊膏，然后通过自动贴片机将焊膏覆盖的位置精确地贴上各种元器件，包括LED芯片、电阻、电容等。

贴片过程需要非常高的精确度和速度，以确保元器件与PCB连接的准确性和稳定性。

第三个步骤是DIP制程。

DIP是一种点胶技术，用于保护元器件和提高产品的稳定性。

在DIP制程中，需要将液态胶水通过自动或手动的方式施加到PCB上的元器件之间，以填充空隙并增强连接。

这样可以保护元器件不受损坏，并提高LED屏幕的耐用性和防水性能。

然后是组装与接线阶段。

在这一步骤中，需要将已经完成贴片和点胶的PCB插入到外壳或支架中，并进行线路的连接。

通常包括电源接线、信号接线等。

这一步需要非常仔细和谨慎，以避免短路和信号干扰。

接下来是调试与测试。

在这个阶段，将进行对组装完成的LED屏幕进行调试和测试。

主要包括电源测试、图像显示测试、亮度和色彩校准等。

只有通过严格的测试，才能确保产品的品质和性能达到预期标准。

最后是包装与出货。

在这个阶段，将已经完成调试和测试的LED屏幕进行包装，并准备出货。

包装过程需要注意防震和防潮，以确保产品在运输过程中不会受到损坏。

然后，将产品出货给销售渠道或最终用户。

综上所述，LED屏幕生产流程包括物料采购、SMT制程、DIP制程、组装与接线、调试与测试以及包装与出货。

每个步骤都需要高度的精确度和质量控制，才能生产出高品质的LED屏幕产品。

LED显示屏生产流程介绍

LED显示屏生产流程介绍2009-07-22 16:41:03| 分类：LED | 标签：|字号大中小订阅分类：电子行业标签：显示屏生产流程显示屏检测标准显示屏生产设备led显示教育LED显示屏主要分为户外和室内屏二种，从制作工艺分户外主要是以插灯工艺，室内以贴灯工艺之分1.插灯将LED灯插到PCB灯板上面，PCB厂家有公板卖，也可以自己设计，LED厂家采购。

现在中小型LED显示屏生产商，主要是手插灯，效率不同，大型LED显示屏生产商一般采用AI立式插件机插灯，插好的灯板，必须通过波峰焊（中型产能推荐：DW350系列，大型产能推荐：LF-DW350PC 波峰焊）进行焊接，如果驱动板在灯板的引脚面则要通过红胶贴片工艺，再插件；焊接好的灯板，通过目检，补焊，检测完成一张半成品插件灯板2.贴片将IC、电阻、电容等元器件贴到驱动板上，自动机器贴片效率高，也可以手工贴片。

室内LED贴片屏和驱动板一般是贴片工艺完成，可通半自动锡膏印刷机（LTCL-3088 ）进行红胶或锡膏印刷机到锡膏印刷，高端的LED显示屏还会配置全自动印刷机（BS-1400）和自动锡膏搅拌机（LF-180A）然后通过接驳装置（LF-100LC）拉接入贴片机（YV-100XG）或（I-PULSE M4A ）贴片，贴好的通过（LF-100LV接驳检查台接入（M8CR）无铅回流焊进行回流焊，焊接好的灯板，通过检测成半成品3.装套件将PCB灯板和驱动装入塑料套件（模壳），用排针固定。

插灯板和贴灯板一般都要有这个过程4.灌胶户外模组需要防水，在模壳灌入硅胶，装上面罩。

就是半成品模组。

灌胶一般可以通过手动和自动灌胶二种（由固化剂和树脂胶水按一定比例注入）可选购（LF-300X）型自动灌胶机，品质更有保证！灌好胶的LED模组固化后，可以进行潜水测试和振动测试5.模组老化模组老化是对LED性能的测试，一般时间是24小时。

可以制作一些活动老化车，进行模组老化，也可以固定架接老化6.箱体组装将模组组装成LED箱体，装好电源，连上电源线、网线、排线，就是成品箱体。

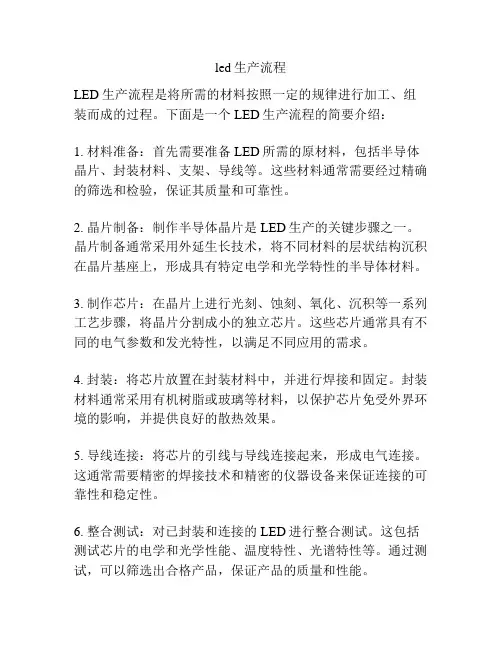

led生产流程

led生产流程LED生产流程是将所需的材料按照一定的规律进行加工、组装而成的过程。

下面是一个LED生产流程的简要介绍：1. 材料准备：首先需要准备LED所需的原材料，包括半导体晶片、封装材料、支架、导线等。

这些材料通常需要经过精确的筛选和检验，保证其质量和可靠性。

2. 晶片制备：制作半导体晶片是LED生产的关键步骤之一。

晶片制备通常采用外延生长技术，将不同材料的层状结构沉积在晶片基座上，形成具有特定电学和光学特性的半导体材料。

3. 制作芯片：在晶片上进行光刻、蚀刻、氧化、沉积等一系列工艺步骤，将晶片分割成小的独立芯片。

这些芯片通常具有不同的电气参数和发光特性，以满足不同应用的需求。

4. 封装：将芯片放置在封装材料中，并进行焊接和固定。

封装材料通常采用有机树脂或玻璃等材料，以保护芯片免受外界环境的影响，并提供良好的散热效果。

5. 导线连接：将芯片的引线与导线连接起来，形成电气连接。

这通常需要精密的焊接技术和精密的仪器设备来保证连接的可靠性和稳定性。

6. 整合测试：对已封装和连接的LED进行整合测试。

这包括测试芯片的电学和光学性能、温度特性、光谱特性等。

通过测试，可以筛选出合格产品，保证产品的质量和性能。

7. 包装和贴标签：对通过测试的LED进行包装和贴标签，以方便销售和使用。

包装通常包括塑料管、保护盒等，能够保护LED免受物理损坏。

8. 储存和运输：将包装好的LED产品储存和运输到销售地点。

这需要保证产品的安全和质量，并采取适当的包装和运输方式，以避免损坏和损失。

以上是LED生产流程的一个简要介绍，该流程包括了从材料准备到最终产品的制作过程。

随着LED技术的不断发展和进步，LED生产流程也在不断改进和优化，以提高生产效率和产品质量。

LED电子显示屏生产制作流程

LED电子显示屏生产制作流程文/合利来LED电子显示屏是一种新型显示设备，目前广泛应用于社会各行各业，比如广告媒体、交通诱导、信息宣传、指挥调度、安防监控等。

随着经济的发展，LED 电子显示屏在现代城市发展中发挥的作用越来越大。

在采购LED显示屏产品时，要挑选到称心如意的产品，我们有必要去了解它们的生产制作流程。

今天就跟随LED显示屏厂家合利来一起了解一下1、LED电子显示屏芯片检验：材料表面是否有机械损伤及麻点麻坑（芯片尺寸及电极大小是否符合工艺要求电极图案是否完整。

2、LED显示屏扩片：由于LED电子显示屏芯片在划片后依然排列紧密间距很小（约0.1mm），不利于后工序的操作。

我们采用扩片机对黏结芯片的膜进行扩张，是LED芯片的间距拉伸到约0.6mm。

也可以采用手工扩张，但很容易造成芯片掉落浪费等不良问题。

3、LED点胶：在LED显示屏支架的相应位置点上银胶或绝缘胶。

（对于GaAs、SiC导电衬底，具有背面电极的红光、黄光、黄绿芯片，采用银胶。

对于蓝宝石绝缘衬底的蓝光、绿光LED芯片，采用绝缘胶来固定芯片。

）工艺难点在于点胶量的控制，在胶体高度、点胶位置均有详细的工艺要求。

由于银胶和绝缘胶在贮存和使用均有严格的要求，银胶的醒料、搅拌、使用时间都是工艺上必须注意的事项。

4、LED备胶：和点胶相反，备胶是用备胶机先把银胶涂在LED背面电极上，然后把背部带银胶的LED安装在LED支架上。

备胶的效率远高于点胶，但不是所有产品均适用备胶工艺。

5、LED手工刺片：将扩张后LED芯片（备胶或未备胶）安置在刺片台的夹具上，LED支架放在夹具底下，在显微镜下用针将LED芯片一个一个刺到相应的位置上。

手工刺片和自动装架相比有一个好处，便于随时更换不同的芯片，适用于需要安装多种芯片的产品。

6、LED大屏幕自动装架：自动装架其实是结合了沾胶（点胶）和安装芯片两大步骤，先在LED支架上点上银胶（绝缘胶），然后用真空吸嘴将LED芯片吸起移动位置，再安置在相应的支架位置上。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

（四）后焊
�
�
�
有些大的元件不能通过波峰焊来焊接，如电源座、输入输出接口排针、电解电容等，这就需要人工焊接，我们将这个过程称为后焊。后焊除了焊接元件外，还有检修的作用，过完波峰焊的板，往往不那么尽如人意，这时就需要后焊将一些未上锡的管脚重新补锡，检查板上一些虚焊假焊等不良情况。由于后焊操作员也是直接接触到LED，所以防静电是必须的。生产拉需接地，操作员工必须佩带有线防静电环。
�
（七）模组套件装配和灌胶
模组装配： � 将测试好的模组装上底壳和面罩。对于户外产品，需要灌胶防水，所以先要装好模组的底壳，然后转到灌胶组灌胶，待胶干后，再上模组面罩。 � 模组装配时需要保证灯的垂直度，避免人为因素使灯偏离。同时在装配时，注意电批的力度，不要因为用力过大，损坏模组底壳和面罩。
�
（八）成品模组老化
将灌胶装好套件的模组集中在一起点亮测试，称为老化。 � 成品模组老化主要是对屏体做一个整体的评估。如灯的寿命和衰减情况，屏体色差现象，白平衡效果，显示角度，播放图文的质量等。
� �
四、箱体组装老化
� 箱体组装材料： � 箱体（密封箱体一般有风扇、电源和信号航空座）； � 电源（5V开关电源，电源底板）； � 模组； � 信号连接线(排线，DB线，网线)； � 电源线（模组间为5V电源线，电源间为220V电源线）； � 螺丝、螺母、铜柱、螺丝批； � 控制系统；
洗板、外观检查、喷三防水、打玻璃胶、装底壳、组装、前测、老化试验、整灯、灌胶、装面罩、模组后测
压灯检锡（灯面整齐一致，发光角度均匀，保证产品性能）
混灯、插灯、插件检查、切脚、焊、后焊、后焊检查
性能检查（确保单一模组的广电性能正常）
浸水试验（有无漏水，保证箱体防水性能）
包装、包装检查、入库、出货检查、出货
�
灌胶： � 在生产户外防水产品时，需要在模组表面灌胶，以起到防水的作用。 � 现在一般用电子灌封胶，有A\B类型，按照10：1的比例混合，通过手动或机器自动将胶水灌倒模组表面。 � 灌胶时要注意： � A\B胶要混合均匀； � 灌胶量适中，不能太少，也不能太多。太少不能很好地防水，太多影响灯的发光角度和面罩的装配。
� � �
� � �
1、确定产品规格型号 1）根据显示屏的安装环境，确定使用户内或者户外产品； 2）根据客户需要显示的内容，确定显示屏的基色。如：播放文字，选择单双色显示屏；播放视频，选择三基色即全彩显示屏。 3）根据观看距离的远近和显示屏的大小综合确定显示屏像素的间距； 2、确定产品亮度由于产品的亮度在显示屏出厂前可以调节，所以在生产前，需要根据客户现场的安装环境，确定显示屏的亮度。在满足显示要求的前提下，提高显示屏的寿命。
� � � � � � � �
箱体老化步骤：将箱体拼接；连接电源线；连接箱体间信号线；连接系统线；上电前检测（电源、模组间有无短路）；上电，系统调试；处理出现问题；
五、显示屏现场安装
安装显示屏前需要做以下工作： � 确定现场框架结构； � 详细了解配电系统； � 了解控制平台系统； � 明了各项附属设施的安放位置； � 安装显示屏需要的人员和工具；
模组的平整度； � 电源线和信号线线长的控制，满足需要的前提下，线尽量短（减小线上的压降和信号衰减，同时节约材料）； � 电源线极性区分，电源线有正负极之分，模组与模组，模组与电源，电源与电源间，正负极不能接反； � 系统输出线与模组信号的输入和顺序不能接反；
�
� 箱体老化： � 箱体老化前需做振动测试和防水测试。振动测试主要是测试各装配器件是否装牢固，防水测试主要是检测模组防水胶圈是否上好，模组是否有螺丝漏打的情况。 � 将振动和防水测试完成的箱体拼在一起点亮老化称为箱体老化。
完整性： � 显示屏结构除了安装屏体本身外，还包括其他的附属设备。如音响、排气扇、空调等的安放位置，外结构的包边区域，户外避雷设施的放置等。在设计结构的初期就要考虑这些，保证质量和实用的前提下，也要是显示屏的外形美观舒适。
�
易安装维护： � 结构的设计需要考虑安装和维护的方便性。如维修通道，过线通道等。
三、模组生产流程 � （一）贴片
1、贴片需要的设备：钢网；印刷机；贴片机；回流焊机。钢网：根据所要生产产品的驱动面来制作，其目的是将驱动元件固定到PCB上。钢网有红胶和锡膏两种之分。红胶钢网是将元件固定在板上，通过波峰焊将元件焊在PCB上。锡膏钢网是将贴在板上的元件通过回流焊机焊接在PCB上。通过红胶钢网印刷的PCB必须过波峰焊，而锡膏钢网印刷的PCB则不需过波峰焊。钢网的厚度一般是：红胶0.18MM,锡膏0.15MM 印刷机：将红胶或则锡膏均匀涂在PCB上，
（二）插件
� � �
�
将LED按照PCB封装极性插在PCB上的过程称为插件。插件过程需要注意以下几点：防静电：静电对LED的损坏是显而易见的，整个生产拉需良好接地，插件人员必须佩带有线防静电环； LED极性：LED在未切脚前长脚是正极，断脚是负极，但切脚之后，灯脚都是一样长，所以不能从灯脚判断正负极。而灯杯也不能确定就是负极，对于一些反电极的LED，有灯杯的一端是负极。所以为了保险，需要技术员在插灯之前测量好极性，再告知员工极性。
�
�
� � � �
� �
在印刷时注意：钢网和PCB之间需良好接触压紧；印刷表面要保证厚度均匀。贴片机：将电子元件贴在PCB上。在贴片时需注意：元件的方向和极性；元件的管脚要和焊盘封装管脚对齐；回流焊机：将贴在PCB上的元件固定在板上。红胶和锡膏在印刷时都是半固态状。通过回流焊，使红胶凝固，将元件黏在PCB上；而锡膏通过回流焊可以熔化，从而将元件焊接在PCB上。在过回流焊焊时需注意：各温区温度的设置；回流焊各温区时间的设置；
�
�
� � � � � � � � � � �
�
显示屏安装调试流程：
1、屏体安装。将箱体安装到外框结构上，箱体间通常用连接片（生产箱体的同时会做好连接片）连接，保证箱体间的缝隙最小，屏体的表面平整。 2、接线。包括电源线和信号线；电源线包括箱体间电源线和配电系统到屏体的电源线。信号线包括箱体间的排线连接（密封箱体间为航空头连接）和系统间的网线连接。 3、装附属设施。如空调，排气扇，音响设备等。 4、检测。测试电源线之间是否有接错短路现象，系统信号走向是否一致，有无外部金属物引起电路非正常短路。 5、上电调试。通过系统设置，检查屏体的接线是否正确，模组是否正常显示，信号是否正常传输，图像能否正常传输显示等。 6、外框包边。 7、培训客户使用，如操作软件的使用，各种文件和图像的播放，以及屏体常见问题的处理方法等。 8、项目验收。
（五）测试
经过后焊的板，通过系统就能点亮了，在这里必须要经过测试，确定板的好坏。 � 测试主要检测以下几个方面： � 死灯、暗灯； � 电子元件是否坏掉； � 元件有无虚焊、假焊现象； � 信号时序是否正确；
� �
（六）半成品老化
将测试好的产品集中点亮，对整屏质量作出判断。 � 半成品老化，对于大批量生产是比较重要的，在半成品老化时，可以对整个生产作出评估，发现生产过程中的质量问题，并及时解决。从而提高生产质量，保证产品的可靠性，降低风险。
� � � �
�
3、确定产品的安装方式和结构根据现场确定安装方式，需考虑以下几点。 1）箱体选择：户外显示屏一般有简易和密封箱体选择，对于固定安装且包边的环境一般选择简易箱体，对于经常需要移动（多为租赁）安装的显示屏需要选择全密封箱体。户内一般有简易箱体和托架安装方式。对于 10平米以下的户内屏可以选择托架安装方式；大于10平米以上的显示屏，考虑到屏体重量和结构稳定性，一般选择比户外较薄的简易箱体；
� � � �
� �
�
2）结构设计显示屏结构设计需考虑以下几点。可靠性：结构以稳固为前提，结合现场实际情况，平衡各受力支点，结构承受力应大于显示屏体本身重量的20%；平整度：结构表面的平整度直接影响显示屏安装后屏体表面的平整，对显示屏的显示效果有着重要影响。保证平整度需要将结构表面框架和显示屏的安装箱体完整的结合;在焊接时，要保证焊接的平整度。
深圳市兴鑫磊光电科技有限公司
LED显示屏生产流程
目录
一、产品定型设计…………….2 二、确定材料清单…………….7 三、模组生产流程…………….8 四、箱体组装老化…………….18 五、显示屏现场安装………….22
一、产品定型设计
�
LED显示屏种类繁多，对于不同的工作环境和显示内容，以及客户的特殊要求，就需要对产品进行定型，确定产品的各项指标，以更好地满足客户的需求。定型主要有以下涉及几点。
（三）、波峰焊
� � � � � �
� �Leabharlann 波峰焊需要的设备：产品夹具；波峰焊机：波峰焊是显示屏生产中一个非常重要的过程，需要注意以下几点：夹具和PCB的配套性：夹具的制作必须和产品的孔位一直，在过完波峰焊时才能保证灯的垂直度。喷助焊剂的均匀和完整：助焊剂能使焊锡在波峰处良好的附着在元件的焊盘处。如果助焊剂喷的不均匀，没有覆盖整板，这将造成虚焊、假焊，给后续工序带来麻烦，也影响产品的可靠性和稳定性。接地：波峰焊必须良好接地。保证灯的垂直度，是波峰焊要解决的重要问题，因为灯的发光是通过表面芯片产生，灯的偏离，会造成发光强度和角度的偏离。从而使显示屏的发光不均匀，造成各个角度颜色的偏差，使显示图像的效果和质量下降。所以波峰焊必须保证灯的垂直度。
附、显示屏生产流程框图
原材料采购（选择品质供应商，保证产品通过严格的认证管理）物料验收（按照国家标准验收，退回不合格产品，控制不合格率）物料入库（按标准分类，并采取防潮、等措施，保证材料品质）首样制作与检验（制作首样，通过亮度测试，确定白平衡，产品试验）
