化验煤的步骤和方法
化验煤的步骤和方法
化验煤的步骤和方法通常是按照以下顺序进行：
1. 煤样的采集：从矿井、煤堆或煤矿等地采集一个代表性的煤样。
2. 煤样的制备：将采集到的煤样破碎、磨粉，以便进行后续的分析。
3. 煤样的干燥：将煤样放入干燥箱中进行干燥，以去除水分。
4. 煤样的粒度分析：使用粒度分析仪对煤样进行粒度分析，以了解煤样的颗粒大小分布。
5. 挥发分析：将煤样加热至一定温度下，测量挥发分的质量损失，以计算煤样的挥发分含量。
6. 固定碳和灰分分析：将加热后的残渣进行称量，计算煤样中的固定碳和灰分的含量。
7. 全硫分析：将煤样进行预处理后，使用全硫分析仪测量煤样中硫的含量。
8. 热值分析：通过煤样中的固定碳、挥发分、灰分和硫分的含量等计算煤样的热值。
9. 其他分析：根据需要可以对煤样进行其他分析，如氢、氧、氮和水分含量等。
需要注意的是，化验煤的步骤和方法会根据具体的实验室仪器设备和分析要求而有所不同。
在进行化验煤之前，需要熟悉实验室操作规程，并使用合适的仪器和设备进行分析。

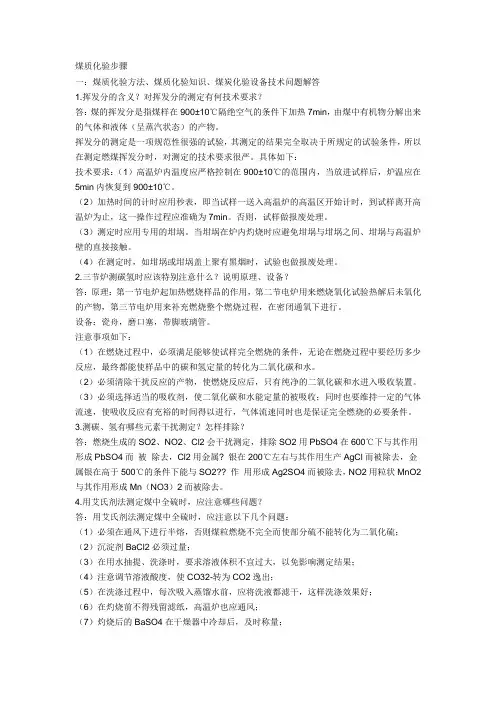

煤质化验步骤
煤质化验步骤一：煤质化验方法、煤质化验知识、煤炭化验设备技术问题解答1.挥发分的含义？对挥发分的测定有何技术要求？答：煤的挥发分是指煤样在900±10℃隔绝空气的条件下加热7min，由煤中有机物分解出来的气体和液体（呈蒸汽状态）的产物。
挥发分的测定是一项规范性很强的试验，其测定的结果完全取决于所规定的试验条件，所以在测定燃煤挥发分时，对测定的技术要求很严。
具体如下：技术要求：（1）高温炉内温度应严格控制在900±10℃的范围内，当放进试样后，炉温应在5min内恢复到900±10℃。
（2）加热时间的计时应用秒表，即当试样一送入高温炉的高温区开始计时，到试样离开高温炉为止，这一操作过程应准确为7min。
否则，试样做报废处理。
（3）测定时应用专用的坩埚。
当坩埚在炉内灼烧时应避免坩埚与坩埚之间、坩埚与高温炉壁的直接接触。
（4）在测定时，如坩埚或坩埚盖上聚有黑烟时，试验也做报废处理。
2.三节炉测碳氢时应该特别注意什么？说明原理、设备？答：原理：第一节电炉起加热燃烧样品的作用，第二节电炉用来燃烧氧化试验热解后未氧化的产物，第三节电炉用来补充燃烧整个燃烧过程，在密闭通氧下进行。
设备：瓷舟，磨口塞，带脚玻璃管。
注意事项如下：（1）在燃烧过程中，必须满足能够使试样完全燃烧的条件，无论在燃烧过程中要经历多少反应，最终都能使样品中的碳和氢定量的转化为二氧化碳和水。
（2）必须清除干扰反应的产物，使燃烧反应后，只有纯净的二氧化碳和水进入吸收装置。
（3）必须选择适当的吸收剂，使二氧化碳和水能定量的被吸收；同时也要维持一定的气体流速，使吸收反应有充裕的时间得以进行，气体流速同时也是保证完全燃烧的必要条件。
3.测碳、氢有哪些元素干扰测定？怎样排除？答：燃烧生成的SO2、NO2、Cl2会干扰测定，排除SO2用PbSO4在600℃下与其作用形成PbSO4而被除去，Cl2用金属? 银在200℃左右与其作用生产AgCl而被除去，金属银在高于500℃的条件下能与SO2?? 作用形成Ag2SO4而被除去，NO2用粒状MnO2与其作用形成Mn（NO3）2而被除去。
煤质分析化验
26
（三）分析水Mad的测定
分析水（空气干燥基水分 ）：指煤在空气干 燥状态下所含的水份，也就是内在水分。
空气干燥煤样：粒度小于0.2mm、与周围空气湿度达到 平衡的煤样 。 样品制备：将粒度小于0.2mm煤样,在20℃和相对湿度 70％的空气下连续干燥1小时后质量变化不超过0.1%， 即认为已达到空气干燥状态。
外还能与燃烧气中的一些组分互相作用，产生对设 备、管道、触媒（催化剂）等造成损害的物质，如 SO2与H2O作用生成H2SO3等。 ●因此煤中水分的含量将影响煤质的质量，是经常要 进行检验的项目之一。
18
（一）煤中水分的存在形态
• 分为两类 :化合水、游离水。 • 煤的工业分析中只测试游离水，不测化合水。
34
（3）计算
A
m 1
ad
m
m ——煤样的质量，g；
m1——灼烧后残渣质量，g。
35
4、快速灰化法
• 用快速灰分测定仪进行测定。仪器由管式电炉、 传送带和控制仪组成。
• 优点：与普通马弗炉相比，测定速度快，连续自 动传送，速度可调的优点。测定效率是马弗炉的 4~5倍，能耗为马弗炉的三分之一。(15~50min)
1．化合水： 以化合方式和煤中矿物质结合的水，即通
常所说的结晶水，例如硫酸钙（CaSO42H2O）、 高岭土（Al2O32SiO42H2O）中的结晶水。结晶 水要在200℃以上才能分解析出。
19
2．游离水
• 以物理状态（如附着、吸附等形式）和煤结合的水。 根据存在的不同结构状态，分为外在水分和内在水分。
化验煤的步骤和方法
化验煤的步骤和方法
首先，准备样品。
从煤矿或煤场中取得煤样，要求样品具有代表性，即要求样品中包含煤矿或煤场中所有种类的煤。
其次，对样品进行破碎。
将样品放入破碎机中进行破碎，使其颗粒度均匀，这样有利于后续的化验操作。
然后，进行煤样的分析。
将破碎后的煤样进行分析，包括灰分、挥发分、固定碳等指标的测定。
这些指标可以通过化验设备进行测定，以确定煤样的质量。
接着，进行热值的测定。
煤炭的热值是衡量其能源价值的重要指标，可以通过热值仪器进行测定，得出煤样的热值数据。
最后，进行其他有关指标的测定。
除了灰分、挥发分、固定碳和热值之外，还可以对煤样进行其他有关指标的测定，比如灰熔点、硫含量等。
在进行化验的过程中，需要严格按照化验方法进行操作，确保化验结果的准确性。
同时，还需要注意化验设备的使用和维护，以确保设备的正常运行。
总的来说，化验煤的步骤和方法包括准备样品、破碎样品、分析煤样、热值测定和其他有关指标的测定。
通过这些步骤和方法，可以得出煤样的各项指标数据，为煤炭的合理利用提供重要参考。
希望以上介绍的内容能够帮助大家更好地了解化验煤的步骤和方法，为煤炭行业的发展和利用提供帮助。
煤的可磨性指数测定方法(哈德格罗夫法)
煤的可磨性指数测定方法(哈德格罗夫法)GB2565—2014代替 GB2565—1998Determination of grindability index of coal(Hardgrove method)前言本标准按照GB/T1.1-2009给出的规则起草。
本标准代替GB/T2565-1998《煤的可磨性指数测定方法(哈德格罗夫法)》。
本标准与GB/T2565-1998相比主要变化如下:一增加了引言、试剂和材料、试验报告(见引言,第4章,第11章)；一增加了制样过程中对煤样进行空气干燥的要求(见6.2)；一增加使用一元线性回归方程计算出哈氏可磨性指数(见附录C的C.2)。
本标准使用重新起草法修改采用ISO5074:1994<硬煤-哈德格罗夫可磨性指数的测定方法>。
本标准与ISO5074:1994相比在结构上有所调整,附录A中列出了本标准与ISO5074:1994的章条编号对照一览表。
本标准与ISO5074:1994相比存在技术性差异,这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线(l)进行了标示,附录B中给出了相应技术性差异及其原因的一览表。
本标准由中国煤炭工业协会提出。
本标准由全国煤炭标准化技术委员会(SAC/TC42)归口。
本标准起草单位:煤炭科学研究总院检测研究分院、神华销售集团有限公司。
本标准主要起草人:杨华玉、张云红、张宝青、薛俊海、王振华。
GB/T2565-1998历次版本发布情况为:-GB2565-1981;GB2565-1987。
引言煤的可磨性指数是煤的物理一机械(如硬度、强度)等性能的综合体现,,一般采用哈德格罗夫法(哈氏可磨性指数测定仪,简称哈氏仪)测定煤的可磨性指数,测定煤的可磨性指数目的是评价煤研磨成粉的难易程度。
影响煤的可磨性指数测定结果可靠性的两个重要的因素是煤样制备方法(煤样的粒度范围)和煤中的水分含量。
煤的可磨性指数可以用来评估工业用磨煤机的产率和能耗。
煤中灰分的测定方法及分析方法
煤中灰分的测定(GB/T 2 1 2 - 2 0 0 1 )1. 1缓慢灰化法1)方法提要称取一定量的空气干燥煤样，放入马弗炉中，以一定的速度加热到8 15±10C灰化并灼烧到质量恒定，以残留物的质量占煤样质量的百分数作为煤样的灰分。
2)仪器设备：马弗炉：能保持恒温度为815士10C，炉膛具有足够的恒温区。
炉后壁的上部带有直径为25-30mm的烟囱，下部离炉膛底20-30mm 处，有一个插热电偶的小孔，炉门上有一个直径为20mm 的通气孔。
灰皿：瓷质长方形，底面长45mm，宽22mm，高14mm。
干燥器：内装变色硅胶或无水氯化钙。
分析天平：感量耐热瓷板或石棉板：尺寸与炉膛相适应。
3)分析步骤a. 用预先灼烧至质量恒定的灰皿，称取粒度为以下的空气干燥煤样1士，精确度至，均匀地摊平在灰皿中，使其每平方厘米的质量不超过。
b. 将灰皿送入温度不超过100C的马弗炉中，关上炉门并使炉门留有15mm左右的缝隙。
c.在不少于30min的时间内将炉温缓慢升至500C,并在此温度下保持30min。
继续升到815-10C,并在此温度下灼烧1h。
d．从炉中取出灰皿，放在耐热板或石棉板上，在空气中冷却5min 左右，移入干燥器中，冷却至室温（约20min）后，称重。
e．进行检查性灼烧每次20min 直到连续两次干燥煤样的质量不超过，用最后一次灼烧的质量为计算依据。
灰分低于15%时不需要进行检查性灼烧。
快速灰化法：1 ）分析步骤a. 用预先灼烧至质量恒定的灰皿，称取粒度为以上的空气干燥煤样1 ±，精度至，均匀地摊平在灰皿中，使其每立方厘米的质量不超过。
将称有煤样的灰皿预先分排放在耐热瓷板或石棉板上。
b. 将马弗炉加热到850C，打开炉门，将放有灰皿的耐热瓷板缓慢推入马弗炉中，使第一排灰皿中的煤样灰化，待5-10min 后，煤样不再冒烟时，以每分钟不大于2mm 的速度把二、三、四排的灰皿顺序推入炉内炽热部分（若煤样着火发生爆炸，试验应作废）。
煤化验操作规程
化学试验班煤化验操作规程第一篇******有限公司进厂煤炭采、制、化管理办法一．通则为了规范燃料管理，加强经济核算，确保安全生产和节约能源，特制定本办法，请遵照执行。
1、入厂煤的采制由采制人员按国家标准《商品煤样采取方法》（GB475-1996）的规定采集煤样。
2、采样次数规定：以同一供应单位同一时段来煤为一批，原则上以一千吨为一个采样单元。
根据电厂来煤多为400-500吨位的内河船，以同时起卸的两条船为一个采样单元。
3、子样数目每条船不少于20个，子样点的选择依据“均匀分布，使每一部分煤都有机会被采出”的原则，在卸该船煤量至1/3、2/3时各一次，将煤层断面分为上、中、下三部分，平均每层每次取样点不少于3个。
4、人工采样工具：采样铲为长250mm×宽200mm的尖铲，采样桶为容量不少于20公斤的有盖铁皮桶。
5、上船采样在煤层断面采取，每个子样点采取的最小质量不少于1公斤，实际执行中以采样铲满铲为一个子样。
6、公司指定三至四名专人负责煤样采制。
所有煤样采制均由固定人员中随机抽取，在每次采样前由公司分管领导临时指定。
煤炭化验人员原则上不参与现场取样。
7、每次采样由煤炭供应商代表、物资供应部业务员、煤样采制人员、公司当日行政值班人员四方共同到场，煤样采制人员为采制样的主要执行人，具体操作：按此办法标准取样装入取样桶，供应商不得有任何影响采样的行为，若有疑问可当场提出，到场人员在采样记录上签字认可。
8、采样装入样桶的原煤，不允许任何人以任何借口，从桶中添加或减少任何东西，否则所制作的煤样或化验结果无效，由此产生的后果由客户负责。
9、采完煤样后样桶由采制人员集中，提到制样间，期间由行政值班人员陪同，客户不能参与其中的任何工作，谢绝任何帮忙。
10、入厂煤样由采制样人员根据国标《煤样的制备方法》（GB474-1996）的规定进行煤样的制备。
11、制样人员负责将原煤倒入破碎缩分机内破碎缩分，缩分比为1/8。
原煤检验标准操作规程
煤炭检验标准操作规程一、目的：建立煤炭检验标准操作规程，规范检验人员的操作。
二、范围：入厂煤炭及炉前煤炭的检验三、职责：质量管理部原煤检验人员与热电分厂的原煤检验人员。
四、煤炭的质量标准：检验项目：标准规定全水分：≤25.0%分析水分：------灰分：≤32.0%挥发分：≥40.0%发热量：≥3000卡/克五、规程：1煤炭全水分的测定:1.1方法A（通氮干燥法）适用于各种煤。
1.1.1方法提要：称取一定量粒度小于6mm的煤样，在干燥氮气流中，于105-110℃下干燥到质量恒定，然后根据煤样的质量损失计算出水分的含量。
1.1.2仪器与设备：1.1.2.1小空间干燥箱：箱体严密，具有较小的自由空间，有气体进、出口，每小时可换气15次以上，能保持温度在105-110℃范围内。
1.1.2.2玻璃称量瓶: 直径70mm，高35-40mm，并带有严密的磨口盖。
1.1.2.3干燥器：内装变色硅胶或粒状无水氯化钙。
1.1.2.4万分之一分析天平1.1.2.5流量计：测量范围100-1000ml/min。
1.1.2.6干燥塔：容量250ml，内装干燥剂（变色硅胶）。
1.1.3试剂氮气：纯度99.9%以上。
无水氯化钙：化学纯，粒状。
1.1.4测定步骤：1.1.4.1用预先干燥并称量过（准确至0.01g）的称量瓶迅速称取粒度小于6mm的煤样10-12g（准确至0.01g），平摊在称量瓶中。
1.1.4.2打开称量瓶盖，放入预先通入干燥氮气并已加热到105-110℃的干燥箱中，烟煤干燥1.5小时，褐煤和无烟煤干燥2小时。
1.1.4.3从干燥箱内取出称量瓶，立即盖上盖，在空气中冷却约5min后放入干燥器中（约20min)，称重（准确至0.01g）。
1.1.4.4进行干燥性检查，每次30min，直到连续两次干燥煤样质量的减少不超过0.01g或质量有所增加为止。
在后一种情况下，应采用质量增加前一次的质量作为计算的依据。
水分在2%以下时可以不必进行检查性干燥。
煤采样的流程
煤采样的流程
煤采样的流程通常包括以下几个步骤：
1. 选定采样点：采样点的数量和选取位置应该符合相关的规定标准，并且在一定范围内应该保持相对稳定。
2. 准备采样工具：根据采样需求（如粗煤、细煤、湿煤等）选择合适的采样器，并保证采样器干净无杂质。
3. 采样器侵入煤堆并深入到煤堆中，切割一定数量的煤样，注意采样时避免杂质的混入。
4. 将采样器拔出煤堆后，采取科学的方法放置样品，并尽快对样品进行标识，以确保样品的准确性和唯一性。
5. 对样品进行化验检测，确定其品质、成分和性质。
6. 将化验结果进行整理和处理，并编制相关报告和记录，为决策提供科学依据。
7. 根据采样结果及时调整采煤方案，确保煤炭产品的质量和生产效率。
煤的角质层化验测定流程
煤的角质层化验测定流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!煤的角质层化验测定流程详解煤炭作为重要的能源，其质量的评估和测定对于工业生产和环境保护具有重要意义。
煤质化验步骤
煤质化验步骤————————————————————————————————作者：————————————————————————————————日期:煤质化验步骤一：煤质化验方法、煤质化验知识、煤炭化验设备技术问题解答ﻫ１．挥发分的含义？对挥发分的测定有何技术要求？ﻫ答：煤的挥发分是指煤样在９00±１０℃隔绝空气的条件下加热７min,由煤中有机物分解出来的气体和液体（呈蒸汽状态)的产物。
挥发分的测定是一项规范性很强的试验，其测定的结果完全取决于所规定的试验条件,所以在测定燃煤挥发分时，对测定的技术要求很严。
具体如下:技术要求:(1）高温炉内温度应严格控制在900±10℃的范围内,当放进试样后,炉温应在5mi n内恢复到9００±10℃。
(２）加热时间的计时应用秒表，即当试样一送入高温炉的高温区开始计时，到试样离开高温炉为止，这一操作过程应准确为7mｉn。
否则,试样做报废处理。
（３)测定时应用专用的坩埚。
当坩埚在炉内灼烧时应避免坩埚与坩埚之间、坩埚与高温炉壁的直接接触。
ﻫ(4）在测定时，如坩埚或坩埚盖上聚有黑烟时,试验也做报废处理。
ﻫ２.三节炉测碳氢时应该特别注意什么?说明原理、设备？ﻫ答:原理：第一节电炉起加热燃烧样品的作用,第二节电炉用来燃烧氧化试验热解后未氧化的产物，第三节电炉用来补充燃烧整个燃烧过程，在密闭通氧下进行。
ﻫ设备：瓷舟,磨口塞，带脚玻璃管。
ﻫ注意事项如下：ﻫ(１）在燃烧过程中,必须满足能够使试样完全燃烧的条件,无论在燃烧过程中要经历多少反应，最终都能使样品中的碳和氢定量的转化为二氧化碳和水。
ﻫ（2）必须清除干扰反应的产物，使燃烧反应后,只有纯净的二氧化碳和水进入吸收装置。
ﻫ（３)必须选择适当的吸收剂,使二氧化碳和水能定量的被吸收；同时也要维持一定的气体流速，使吸收反应有充裕的时间得以进行,气体流速同时也是保证完全燃烧的必要条件。
3．测碳、氢有哪些元素干扰测定？怎样排除？ﻫ答:燃烧生成的SＯ2、ＮO2、Cl2会干扰测定，排除SＯ2用PbSO4在６00℃下与其作用形成PbＳO４而被除去，Cl2用金属?银在２00℃左右与其作用生产ＡｇＣl而被除去,金属银在高于50０℃的条件下能与SO 2?？作用形成Ag2SO4而被除去,NＯ2用粒状MnO2与其作用形成Mｎ（NＯ3）2而被除去。
