塔吊知识介绍
建筑力学-塔吊分析
建筑力学作业平面一般力系实际工程的应用——塔吊分析1.塔吊介绍塔吊，即塔式起重机。
机身很高，像塔，有长臂，轨道上有小车，可在轨道上移动，工作面很大，主要用于建筑工地等处。
塔吊一般用于建筑施工、货物搬运、部分事故现场处理等场合，主要作为材料、货物等的高空运输或质量较大物体的运送的工具。
塔吊一般由外套架、回转轴承、塔冒、平衡臂、平衡臂拉杆、起重臂（吊臂）、起重臂拉杆、电源、支架、变幅小车，起重吊钩、驾驶室等几部分组成。
塔吊一般用于建筑施工、货物搬运、部分事故现场处理等场合，主要作为材料、货物等的高空运输或质量较大物体的运送的工具。
如下图，塔吊可简化为所示主体结构模型塔吊主体结构模型塔吊结构图根据塔吊的组成、用处及发展历程，我们可以对塔吊的结构有一个更加深入的了解。
如下图1-2塔吊的主体结构模型图所示，塔吊的各个部分均已经标出在图上。
2.塔吊静力学分析对塔吊整体为研究对象．要保证机身满载是平衡而不向右倾倒，则必须∑M B=0, W2(a+b)-F A b-W1-W max l max=0；限制条件F A≥0．再考虑空载时的情形，这时W＝0. 要保证机身空载时平衡而不向左倾倒，则必须满足平衡方程：∑M A＝0， W2 a+F B b-W1(b+e)=0；限制条件F B≥0．1)对塔吊的平衡臂，由平衡条件得：∑F x=0, F1cosθ=F x；∑F y=0, F1sinθ+F y=W2+m1g；L 1∑M=0， (F1sinθ-W2)l1=m1gl2；2)如左图塔吊吊臂，由平衡条件得∑Fx=0, F x=F2cosα+F3cosβ；∑F y=0, F2sinα+F2sinβ+F`y=m2g+W；∑M=0, F2sinαl3+F3sinβl4=m2gl5+Wl．3)如右图塔吊吊帽与拉杆的受力情况，则由共点力的平衡条件可得平衡方程如下：∑Fx=0, F1cosα= F2cosβ+F3cosγ∑F y=0, F1sinα+F2sinβ+F3sinγ=F3.塔吊分析小结经过本小组两个星期的学习、查资料、讨论、研究，在规定时间内完成了这份塔吊分析报告。

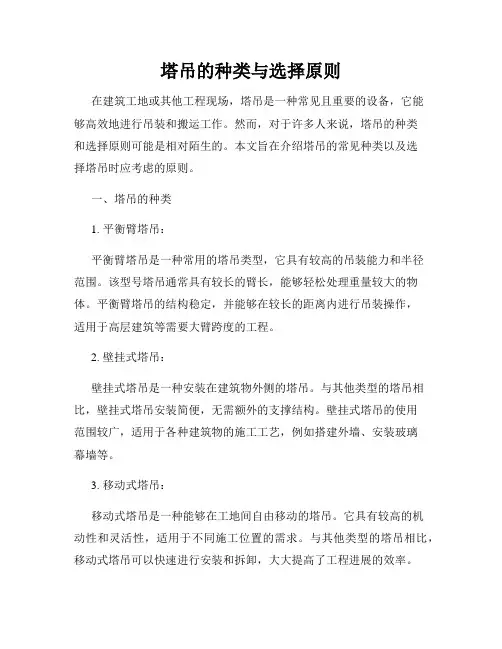

塔吊的种类与选择原则
塔吊的种类与选择原则在建筑工地或其他工程现场，塔吊是一种常见且重要的设备，它能够高效地进行吊装和搬运工作。
然而，对于许多人来说，塔吊的种类和选择原则可能是相对陌生的。
本文旨在介绍塔吊的常见种类以及选择塔吊时应考虑的原则。
一、塔吊的种类1. 平衡臂塔吊：平衡臂塔吊是一种常用的塔吊类型，它具有较高的吊装能力和半径范围。
该型号塔吊通常具有较长的臂长，能够轻松处理重量较大的物体。
平衡臂塔吊的结构稳定，并能够在较长的距离内进行吊装操作，适用于高层建筑等需要大臂跨度的工程。
2. 壁挂式塔吊：壁挂式塔吊是一种安装在建筑物外侧的塔吊。
与其他类型的塔吊相比，壁挂式塔吊安装简便，无需额外的支撑结构。
壁挂式塔吊的使用范围较广，适用于各种建筑物的施工工艺，例如搭建外墙、安装玻璃幕墙等。
3. 移动式塔吊：移动式塔吊是一种能够在工地间自由移动的塔吊。
它具有较高的机动性和灵活性，适用于不同施工位置的需求。
与其他类型的塔吊相比，移动式塔吊可以快速进行安装和拆卸，大大提高了工程进展的效率。
4. 自升式塔吊：自升式塔吊是一种能够自动进行升降的塔吊。
它可以在已安装的基座上进行升降操作，无需额外的起重设备。
自升式塔吊便于在不同高度进行工作，非常适用于高层建筑的吊装作业。
二、塔吊选择原则1. 工程需求：在选择塔吊时，首先要考虑工程的具体需求。
包括但不限于工程规模、物体吊装重量和半径等。
根据实际需求选择塔吊的种类和尺寸，以确保能够完成吊装任务。
2. 空间限制：建筑工地或其他工程现场通常具有一定的空间限制。
因此，在选择塔吊时，需考虑其在工地内的操作空间。
包括吊臂旋转范围、起重能力和自身尺寸等因素。
确保塔吊的尺寸和工地的空间相匹配，以避免操作上的困难或安全隐患。
3. 安全性能：塔吊的安全性能至关重要。
在选择塔吊时，应关注其制造商的声誉和产品质量。
同时，了解塔吊的安全保护装置和操作要求，确保能够在使用过程中保证工人和设备的安全。
4. 经济效益：经济效益是选择塔吊的重要因素之一。

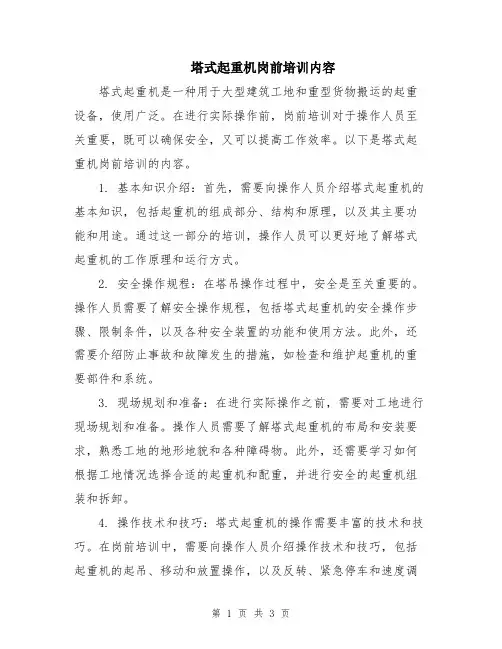

塔式起重机岗前培训内容
塔式起重机岗前培训内容塔式起重机是一种用于大型建筑工地和重型货物搬运的起重设备，使用广泛。
在进行实际操作前，岗前培训对于操作人员至关重要，既可以确保安全，又可以提高工作效率。
以下是塔式起重机岗前培训的内容。
1. 基本知识介绍：首先，需要向操作人员介绍塔式起重机的基本知识，包括起重机的组成部分、结构和原理，以及其主要功能和用途。
通过这一部分的培训，操作人员可以更好地了解塔式起重机的工作原理和运行方式。
2. 安全操作规程：在塔吊操作过程中，安全是至关重要的。
操作人员需要了解安全操作规程，包括塔式起重机的安全操作步骤、限制条件，以及各种安全装置的功能和使用方法。
此外，还需要介绍防止事故和故障发生的措施，如检查和维护起重机的重要部件和系统。
3. 现场规划和准备：在进行实际操作之前，需要对工地进行现场规划和准备。
操作人员需要了解塔式起重机的布局和安装要求，熟悉工地的地形地貌和各种障碍物。
此外，还需要学习如何根据工地情况选择合适的起重机和配重，并进行安全的起重机组装和拆卸。
4. 操作技术和技巧：塔式起重机的操作需要丰富的技术和技巧。
在岗前培训中，需要向操作人员介绍操作技术和技巧，包括起重机的起吊、移动和放置操作，以及反转、紧急停车和速度调节等操作方法。
此外，还需要学习如何判断货物的重量和位置，并通过操作抓斗、吊钩和倾斜机构来平衡和控制。
5. 紧急情况处理：在操作过程中，可能会发生各种紧急情况，如电力故障、起重机倾覆和吊运物体掉落等。
操作人员需要在岗前培训中学习如何应对这些紧急情况，包括紧急停机、故障排除和紧急撤离等应急措施。
此外，还需要学习如何正确使用灭火器和急救设备，以便在紧急情况下提供及时的援助和救助。
6. 法律法规和操作规范：作为一种特殊设备，塔式起重机的操作需要遵守一系列国家和地方的法律法规和操作规范。
操作人员需要在岗前培训中了解这些法律法规和操作规范的要求，包括许可证和操作证的申请、更新和使用，以及操作过程中的责任和义务。

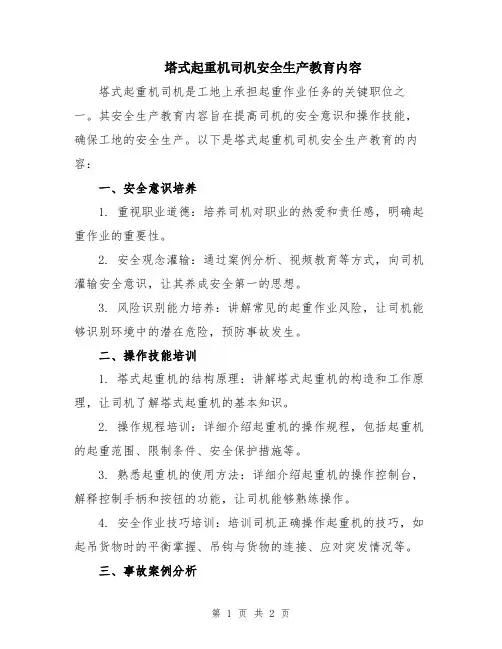

塔式起重机司机安全生产教育内容
塔式起重机司机安全生产教育内容塔式起重机司机是工地上承担起重作业任务的关键职位之一。
其安全生产教育内容旨在提高司机的安全意识和操作技能，确保工地的安全生产。
以下是塔式起重机司机安全生产教育的内容：一、安全意识培养1. 重视职业道德：培养司机对职业的热爱和责任感，明确起重作业的重要性。
2. 安全观念灌输：通过案例分析、视频教育等方式，向司机灌输安全意识，让其养成安全第一的思想。
3. 风险识别能力培养：讲解常见的起重作业风险，让司机能够识别环境中的潜在危险，预防事故发生。
二、操作技能培训1. 塔式起重机的结构原理：讲解塔式起重机的构造和工作原理，让司机了解塔式起重机的基本知识。
2. 操作规程培训：详细介绍起重机的操作规程，包括起重机的起重范围、限制条件、安全保护措施等。
3. 熟悉起重机的使用方法：详细介绍起重机的操作控制台，解释控制手柄和按钮的功能，让司机能够熟练操作。
4. 安全作业技巧培训：培训司机正确操作起重机的技巧，如起吊货物时的平衡掌握、吊钩与货物的连接、应对突发情况等。
三、事故案例分析1. 分析真实事故案例：通过分析真实的起重机事故案例，指出起重机事故的原因和教训，让司机深刻认识到安全意识的重要性。
2. 教育事故职责：明确司机在起重作业中的安全责任，讲解事故发生时司机应该采取的应急措施。
四、急救知识培训1. 急救技能培训：教育司机正确使用急救设备，如急救箱、呼吸器等，培训基本的急救技能，以便在紧急情况下能够正确施救。
2. 事故现场的应急处理：介绍在事故现场如何迅速采取措施保障人员安全，报警求助，进行现场救援等。
五、定期考核和评估1. 定期考试：定期组织司机进行理论知识和操作技能的考试，检验司机的学习效果。
2. 考核评估：定期对司机的工作表现进行评估，包括事故发生率、违章情况等，对表现良好的司机给予奖励，对存在问题的司机进行指导和培训。
通过以上安全生产教育内容的培养，塔式起重机司机能够提高安全意识，熟练掌握操作技巧，能够正确应对紧急情况，有效地保障工地的安全生产。

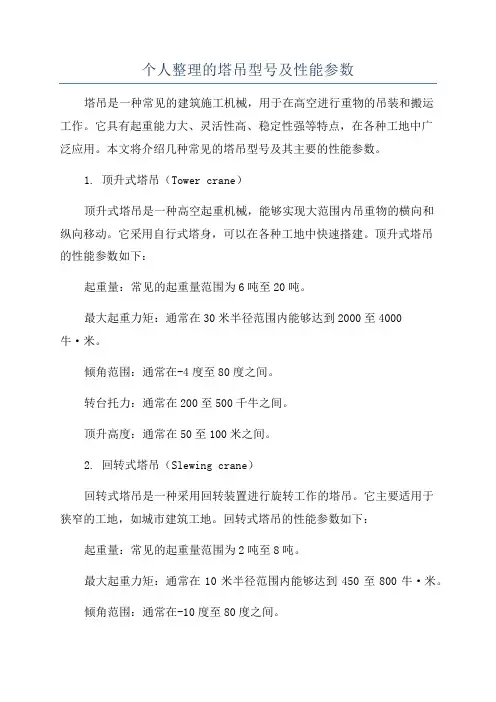

个人整理的塔吊型号及性能参数
个人整理的塔吊型号及性能参数塔吊是一种常见的建筑施工机械，用于在高空进行重物的吊装和搬运工作。
它具有起重能力大、灵活性高、稳定性强等特点，在各种工地中广泛应用。
本文将介绍几种常见的塔吊型号及其主要的性能参数。
1. 顶升式塔吊（Tower crane）顶升式塔吊是一种高空起重机械，能够实现大范围内吊重物的横向和纵向移动。
它采用自行式塔身，可以在各种工地中快速搭建。
顶升式塔吊的性能参数如下：起重量：常见的起重量范围为6吨至20吨。
最大起重力矩：通常在30米半径范围内能够达到2000至4000牛·米。
倾角范围：通常在-4度至80度之间。
转台托力：通常在200至500千牛之间。
顶升高度：通常在50至100米之间。
2. 回转式塔吊（Slewing crane）回转式塔吊是一种采用回转装置进行旋转工作的塔吊。
它主要适用于狭窄的工地，如城市建筑工地。
回转式塔吊的性能参数如下：起重量：常见的起重量范围为2吨至8吨。
最大起重力矩：通常在10米半径范围内能够达到450至800牛·米。
倾角范围：通常在-10度至80度之间。
转台托力：通常在100至300千牛之间。
回转角度：通常为360度。
3. 墙头式塔吊（Hammerhead crane）墙头式塔吊是一种专门用于建造高层建筑的塔吊，它的塔身直接悬挂在建筑物的顶部。
墙头式塔吊的性能参数如下：起重量：常见的起重量范围为4吨至32吨。
最大起重力矩：通常在30米半径范围内能够达到800至6000牛·米。
倾角范围：通常在-3度至88度之间。
转台托力：通常在200至800千牛之间。
墙头高度：通常在40至80米之间。
4. 平臂塔吊（Flat-top crane）平臂塔吊是一种具有平直臂形状的塔吊，主要用于高速公路和桥梁施工等工程。
它的设计使得其在高空工作时更加稳定和安全。
平臂塔吊的性能参数如下：起重量：常见的起重量范围为6吨至20吨。
最大起重力矩：通常在30米半径范围内能够达到1000至3000牛·米。

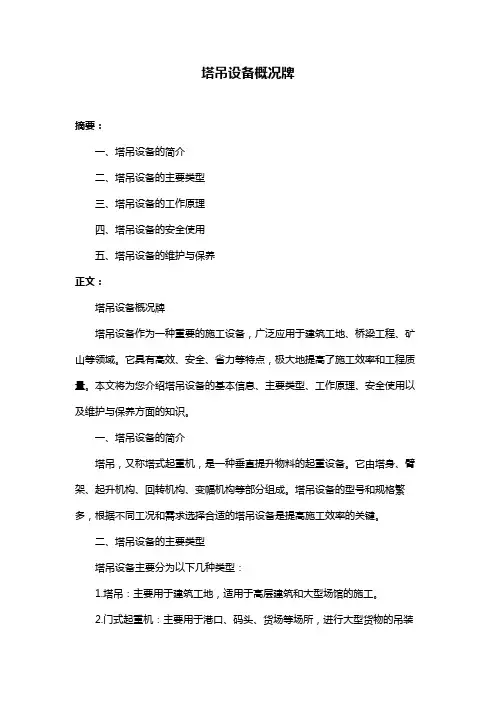

塔吊设备概况牌
塔吊设备概况牌摘要：一、塔吊设备的简介二、塔吊设备的主要类型三、塔吊设备的工作原理四、塔吊设备的安全使用五、塔吊设备的维护与保养正文：塔吊设备概况牌塔吊设备作为一种重要的施工设备，广泛应用于建筑工地、桥梁工程、矿山等领域。
它具有高效、安全、省力等特点，极大地提高了施工效率和工程质量。
本文将为您介绍塔吊设备的基本信息、主要类型、工作原理、安全使用以及维护与保养方面的知识。
一、塔吊设备的简介塔吊，又称塔式起重机，是一种垂直提升物料的起重设备。
它由塔身、臂架、起升机构、回转机构、变幅机构等部分组成。
塔吊设备的型号和规格繁多，根据不同工况和需求选择合适的塔吊设备是提高施工效率的关键。
二、塔吊设备的主要类型塔吊设备主要分为以下几种类型：1.塔吊：主要用于建筑工地，适用于高层建筑和大型场馆的施工。
2.门式起重机：主要用于港口、码头、货场等场所，进行大型货物的吊装作业。
3.桥式起重机：主要用于工厂、仓库等场所，进行中小型货物的吊装作业。
4.流动式起重机：主要用于施工现场，具有较强的移动性和灵活性。
三、塔吊设备的工作原理塔吊设备的工作原理是利用塔身和臂架的支撑作用，将物料垂直提升到指定高度。
起升机构通过钢丝绳和滑轮组将物料吊起，回转机构实现塔吊的回转运动，变幅机构则调整臂架的幅度以满足不同工况的需求。
四、塔吊设备的安全使用塔吊设备在使用过程中，应严格遵守安全操作规程。
操作人员需持证上岗，定期进行安全培训。
同时，施工现场要设立专门的安全监督员，确保塔吊设备的安全使用。
五、塔吊设备的维护与保养为了确保塔吊设备的正常运行，延长使用寿命，必须做好设备的维护与保养工作。
操作人员要定期检查设备的运行状况，发现问题及时报告并进行维修。
此外，还要定期对塔吊设备进行润滑、紧固和更换易损件等保养工作。
综上所述，塔吊设备是一种具有广泛应用的起重设备，掌握其相关信息和操作技巧对于施工人员至关重要。
塔吊 原理
塔吊原理
塔吊是一种常见的起重机械设备，用于在建筑工地、港口等场所进行货物的起吊、装卸和搬运。
塔吊的主要原理是依靠自重和配重的平衡，通过电动机驱动旋转机构和升降机构，实现货物的水平旋转和垂直升降。
下面将具体介绍塔吊的工作原理。
1. 自重与配重平衡原理：塔吊的塔机主体由塔身、塔顶和塔底组成。
塔身由一根或几根大型钢管拼接而成，并通过特殊的接头连接紧密。
塔吊的配重箱一般位于塔顶上方，通过与塔身连接的钢丝绳进行平衡。
塔吊的自重和配重通过铁轨和滑车进行平衡，保证塔机在工作时的稳定性。
2. 回转运行原理：塔吊的回转运行是由电动机通过减速装置驱动塔顶上的回转机构实现的。
通过操纵机车室内的操纵台，可以控制塔机的回转方向和速度。
塔机一般具有连续回转和间歇回转两种模式。
3. 升降机构原理：塔吊的升降机构由电动机、减速机、卷筒、钢丝绳等组成。
通过电动机的驱动，通过钢丝绳的绕筒与吊钩相连接，实现货物的升降。
升降速度可以通过控制电动机的转速来调节，以适应不同重量的货物需求。
4. 操纵与控制系统：塔吊的操纵与控制系统控制了塔吊的动作，由操纵室内的操纵台进行操作。
通过操纵台上的按钮和操纵杆，可以控制塔吊的升降、回转、行走等动作。
操纵与控制系统一
般还配备了安全保护装置，如重载保护装置、干涉保护装置等，以确保塔吊的安全运行。
以上便是塔吊的原理介绍，塔吊通过平衡自重与配重、回转运行、升降机构和操纵与控制系统的配合，实现了高效的货物起升、装卸和搬运功能。
在建筑工程和物流行业等领域发挥着重要的作用。
塔吊参数介绍讲解
塔吊参数介绍讲解塔吊是建筑工程中常用的起重设备之一，广泛应用于高层建筑、桥梁、码头等工地。
塔吊参数包括吊重能力、起升高度、起升速度、回转速度、起重臂长等，下面将对这些参数进行详细介绍与讲解。
1.吊重能力：吊重能力是指塔吊能够承受的最大重量，通常以公斤或吨为单位来表示。
吊重能力是选购塔吊时最为重要的参数之一，它决定了塔吊在工程中的承载能力和使用范围。
吊重能力与塔吊的结构设计、电机功率、起重机构等因素有关。
2.起升高度：起升高度是指塔吊起升臂的最大高度，通常以米为单位来表示。
起升高度决定了塔吊能够覆盖的工程范围，一般而言，起升高度越高，塔吊的使用范围越广。
3.起升速度：起升速度是指塔吊起升臂在起升过程中上升的速度，通常以米/分钟为单位来表示。
起升速度是影响塔吊工作效率和起重能力的重要参数之一，其快慢直接关系到吊运物料的效率。
4.回转速度：回转速度是指塔吊回转体的旋转速度，通常以度/秒为单位来表示。
回转速度影响着塔吊在各个方向的移动和定位能力，对于工地施工来说，回转速度也是很重要的参数之一5.起重臂长：起重臂长是指塔吊起升臂的水平投影长度，通常以米为单位来表示。
起重臂长决定了塔吊可以达到的吊运位置范围，起重臂长越长，吊运物料的半径范围就越大。
6.工况系数：工况系数是指塔吊设计工作能力与实际工作条件下的综合系数，常见的工况系数有A1、A2、A3、A4等级。
工况系数将考虑到塔吊所处环境的复杂程度、工程要求的紧迫程度等因素，以保证塔吊在实际工作中的安全可靠性。
7.自重：自重是指塔吊的整体质量，它由塔身、起重机构、回转体等部件的质量总和组成。
自重在塔吊的选购和施工过程中需要被考虑，因为塔吊的自重决定了施工现场所需的基础条件和支撑设备，以及运输过程中所需的运输工具。
塔吊参数的选择与应用需要综合考虑工程的具体需求、土地条件、安全标准等因素，合理选择合适的塔吊型号和参数，以确保施工过程的安全、高效和顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塔吊知识介绍
塔吊是一种非常常见、功能强大的建筑机械设备，广泛应用于
建筑施工、桥梁施工、港口码头等吊装作业中。
在施工现场，塔吊
可以将各种材料、设备、工具等高效快捷地起重、搬运和安装到目
标位置。
那么，塔吊到底是什么？有哪些特点和种类？在使用塔吊
时需要注意哪些事项呢？本文将就此给大家做一些介绍。
一、什么是塔吊？
塔吊是一种专用于施工现场的起重装置。
它具有起重量大、作
业高度高、旋转灵活、稳定性好等特点。
塔吊主要由基础、塔身、
起重机构、回转机构、电气系统、安全保护装置组成。
根据其形状、结构特点以及起重能力等不同，可以被划分为多个类型。
二、主要种类
根据塔吊的结构特点，可以将其大致分为平臂塔吊、动臂塔吊、附着式塔吊、内爬式塔吊和远程控制式塔吊等五种类型。
1.平臂塔吊：平臂塔吊也叫缆索式塔吊，是一种基本结构简单、施工方便的塔吊类型。
因其起重机构一般悬挂在传统塔吊上方的运
行缆索上，所以也被称为缆索平臂塔吊。
平臂塔吊起重量大、转动
稳定，适用不同建筑的施工现场。
2.动臂塔吊：动臂塔吊又称伸臂塔吊，是一种常用的块构式塔
式起重机。
其特点是起重机构安装在伸缩式臂杆上，可以调节臂杆
长度，从而实现对物品的垂直和水平移动，更加方便实用。
3.附着式塔吊：附着式塔吊是当今主流的塔式起重机之一，其大特点是具有非常出色的稳定性。
因其结构独特、塔体四角固定于建筑结构上，所以可以承受更高、更重的物品并可实现近距离悬挂作业。
4.内爬式塔吊：内爬式塔吊是一种内向式起重机。
它的特点是可以通过滑动对塔身进行加高与降低，其内部空间结构复杂，需要有专业技术人员安装和维护。
内爬式塔吊适用于深基坑的施工和高层建筑的建造。
5.远程控制式塔吊：远程控制式塔吊，也叫自动控制塔吊，是一种先进的起重机，可以实现远距离的控制和操作。
它的控制系统由电脑和电器控制柜组成，可以自动监测机器的运行状况、安全性能和故障信息等一系列参数，为施工过程提供科技保障。
三、使用注意事项
在使用塔吊时，需要考虑以下多个因素：
1. 塔吊的安装位置要选择坚实平稳的地基或基础设施。
2. 塔吊应该在进行工作前需要经过专业人员检查和维护，确保机械功能稳定。
3. 操作人员必须经过专业培训和考试，确保熟知和理解塔吊操作和安全规范。
4. 要严格遵守塔吊的安全载荷限制，不得擅自超负荷使用。
5. 操作人员在操作过程中要密切关注作业现场，尤其是人员防护和安全救援。
四、结语
塔吊是现代化建筑施工的必备重型机械设备，它具有强大的起重能力、适用范围广泛，并能有效提高施工现场的效率，大大节约施工时间和人力成本。
但在使用过程中，也存在一系列需要注意的安全问题，需要操作人员保持高度警惕，严格执行安全操作规范，确保施工安全有效进行。
