冲压件检查标准
冲压件检验标准
冲压件检验标准冲压件是机械制造中常见的一种零部件，其质量直接关系到整个产品的性能和可靠性。
因此，对冲压件的检验标准显得尤为重要。
冲压件的检验标准主要包括外观质量、尺寸偏差、材料成分、力学性能等方面，下面将对这些方面进行详细介绍。
首先是外观质量的检验标准。
外观质量是冲压件的首要检验指标之一，包括表面光洁度、表面缺陷、表面涂装、标识等方面。
在检验外观质量时，应注意观察冲压件表面是否有裂纹、气泡、划痕等缺陷，以及表面涂装是否均匀、标识是否清晰完整。
外观质量的好坏直接影响到产品的美观度和使用寿命，因此在检验时需严格把关。
其次是尺寸偏差的检验标准。
冲压件的尺寸偏差是指冲压件实际尺寸与设计尺寸之间的差异。
在检验时，应根据设计图纸和相关标准规定，采用合适的测量工具对冲压件的尺寸进行检测，确保其符合要求。
尺寸偏差过大会直接影响到冲压件的装配和使用，甚至会导致产品的失效，因此在检验时需格外重视。
其次是材料成分的检验标准。
冲压件的材料成分直接关系到其力学性能和耐腐蚀性能。
在检验时，应对冲压件的材料成分进行化学成分分析，确保其符合相关标准要求。
同时，还需对材料进行金相组织分析，以确保其组织结构均匀，无夹杂和缺陷。
材料成分的合格与否直接关系到冲压件的使用寿命和安全性，因此在检验时需严格执行相关标准规定。
最后是力学性能的检验标准。
冲压件的力学性能包括强度、硬度、韧性等指标。
在检验时，应根据相关标准规定，采用合适的试验设备对冲压件的力学性能进行检测，确保其符合设计要求。
力学性能的好坏直接关系到冲压件在使用过程中的承载能力和抗疲劳性能，因此在检验时需特别重视。
综上所述，冲压件的检验标准涉及到外观质量、尺寸偏差、材料成分、力学性能等多个方面，对冲压件的质量和性能起着至关重要的作用。
在实际生产中，我们应严格执行相关标准规定，加强对冲压件的检验工作，确保产品质量，提高产品的竞争力和市场占有率。
五金冲压件检验标准
五金冲压件检验标准五金冲压件是制造业中常见的零部件，其质量直接关系到产品的使用性能和安全性。
为了保证五金冲压件的质量，必须对其进行严格的检验。
本文将介绍五金冲压件的检验标准，以便相关人员能够正确进行检验工作。
一、外观检验。
外观检验是五金冲压件检验的第一道工序，主要包括表面平整度、表面无损伤、表面无氧化等方面。
在外观检验中，应该使用肉眼和辅助工具进行检查，确保五金冲压件的外观符合要求。
二、尺寸检验。
尺寸检验是五金冲压件检验的重要环节，主要包括尺寸精度、尺寸偏差、尺寸一致性等方面。
在尺寸检验中，应该使用专业的测量工具，如千分尺、游标卡尺等，确保五金冲压件的尺寸符合要求。
三、材料检验。
材料检验是五金冲压件检验的基础，主要包括材料成分、材料硬度、材料强度等方面。
在材料检验中，应该使用化学分析仪、硬度计、拉伸试验机等设备，确保五金冲压件的材料符合要求。
四、功能性能检验。
功能性能检验是五金冲压件检验的关键，主要包括耐磨性、耐腐蚀性、承载能力等方面。
在功能性能检验中，应该使用专业的测试设备，如磨损试验机、盐雾试验箱、拉力试验机等，确保五金冲压件的功能性能符合要求。
五、包装检验。
包装检验是五金冲压件检验的最后一道工序，主要包括包装完整性、包装标识、包装数量等方面。
在包装检验中，应该对五金冲压件的包装进行全面检查，确保包装符合运输和储存的要求。
综上所述，五金冲压件的检验标准涉及外观、尺寸、材料、功能性能和包装等多个方面，必须严格按照标准操作，确保产品质量。
只有通过严格的检验，才能确保五金冲压件的质量稳定，为客户提供优质的产品。
希望相关人员能够严格按照本文介绍的检验标准进行操作，确保五金冲压件的质量，提升企业竞争力。
常见冲压件检验标准
冲压件检验规程
文件编号 RC-T4.803.2007 版本/修改
1 目的
A/2 第 1 页 共 9 页
对冲压件检验的方法、频次、项目和合格标准作出规定。
2 适用范围
本规程适用于所有冲压件的检验。
3 抽样依据
3.1 除非有特别说明，抽样依据按《抽样检验计划》规定的要求进行。 3.2 若客户有要求时，则依客户的要求抽样检验。 3.3 其它未列入的项目有必要时参照国家或行业标准执行。
2013 年 7 月 20 日批准
2013 年 07 月 20 日实施
QS-T4.803.2007
第 4 页 共 9页
8.24 零 件 尺 寸 依 图 面 或 SI P 规 定 的 尺 寸 进 行 检 验 . 8.25 复 杂 零 件 检 验 应 进 行 组 装 实 配 ,以 验 证 零 件 的 可 使 用 性 及 功 能 .Βιβλιοθήκη 出現目视 可見的破裂 )。
7.3 撞 伤 — 材 料 受 力 撞 击 而 造 成 的 损 伤 ， 且 產 品 表 面 有 破 裂 受 损 及 断 差 感 。
7.4 擦 伤 — 指 材 料 表 面 因 相 互 接 触 摩 擦 所 导 致 的 损 伤 。
7.5 脏 污 — 一 般 为 加 工 过 程 中 ， 不 明 油 漬 或 污 物 附 着 造 成 。
需 烤 漆 之 部 件 Φ 2.2O-2.50mm 之 间 ， 高 度 0.40-0.50mm 之 间 ； 非 烤 漆 之 部 件 Φ 2.50-2.80mm 之 间 ， 高 度 0.40-0.50mm 之 间 ； 8.21 电 镀 产 品 之 电 镀 层 厚 度 须 符 合 图 面 规 定 ， 未 明 确 规 定 者 ， 须 达 5μ m 以 上 。 8.22 高 温 熔 接 、 切 割 作 业 部 件 不 得 有 溅 渣 、 脫 焊 、 错 位 之 现 象 。 8.23 组 立 件 (铆 钉 、 铆 合 、 点 焊 等 )不 可 有 错 位 、 缺 件 、 错 件 的 现 象 。
冲压件判定标准
表面张力、强度
触觉
用单个手指对零件中间部位轻施压，零件无变形
表面质量
目视、触觉
油石
无目视可见的皱纹、波浪、坑包，无手感明显的变形、麻点或麻点群（有异议处使用细油石证明）
棱线
目视、触觉
油石
棱线必须清晰、左右对称、过度均匀，无棱线滑移，无多棱线
压伤、
目视、触觉
无明显压伤，或有轻微痕迹无手感；
＋0.1mm
孔位
测量
游标卡尺/间隙尺
±0.2mm
定位面
平度
测量
游标卡尺/间隙尺
±0.3mm
间隙
测量
游标卡尺/间隙尺
±0.3mm
装配孔
孔径
测量
游标卡尺/间隙尺
＋0.1mm
孔位
测量
游标卡尺/间隙尺
±0.3mm
装配面
平度
测量
游标卡尺/间隙尺
±0.5mm
间隙
测量
游标卡尺/间隙尺
±0.5mm
工艺、减重孔
孔径
测量
游标卡尺/间隙尺
±1mm
孔位
测量
游标卡尺/间隙尺
±1mm
焊接搭接面
平度
测量
游标卡尺/间隙尺
±0.5mm
间隙
测量
游标卡尺/间隙尺
±0.5mm
一般型面
平度
测量
游标卡尺/间隙尺
±0.5mm
间隙
测量
游标卡尺/间隙尺
±0.5mm
2、冲压件上检具检测判定标准：
编制：审核：批准：
拉毛、划痕
用手指甲从划痕侧面划动
拉毛深度≤料厚的10%，手感无明显阻挡、滞留
冲压件检验通用标准

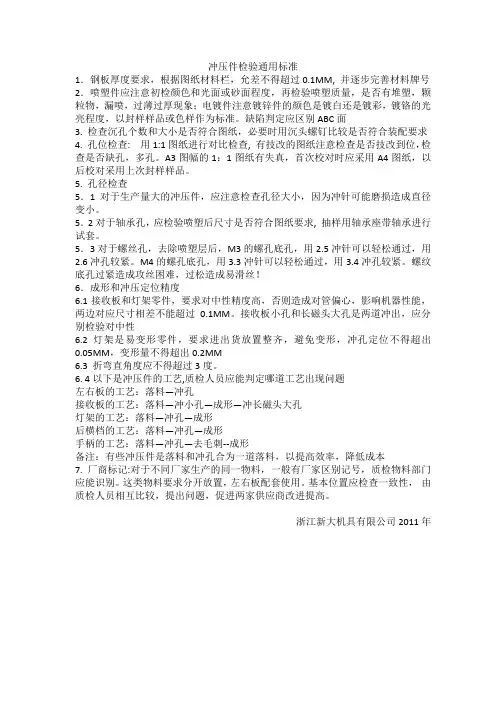

冲压件检验通用标准1．钢板厚度要求，根据图纸材料栏，允差不得超过0.1MM, 并逐步完善材料牌号2．喷塑件应注意初检颜色和光面或砂面程度，再检验喷塑质量，是否有堆塑，颗粒物，漏喷，过薄过厚现象；电镀件注意镀锌件的颜色是镀白还是镀彩，镀铬的光亮程度，以封样样品或色样作为标准。
缺陷判定应区别ABC面3. 检查沉孔个数和大小是否符合图纸，必要时用沉头螺钉比较是否符合装配要求4. 孔位检查: 用1:1图纸进行对比检查, 有技改的图纸注意检查是否技改到位，检查是否缺孔，多孔。
A3图幅的1：1图纸有失真，首次校对时应采用A4图纸，以后校对采用上次封样样品。
5. 孔径检查5．1对于生产量大的冲压件，应注意检查孔径大小，因为冲针可能磨损造成直径变小。
5．2对于轴承孔，应检验喷塑后尺寸是否符合图纸要求, 抽样用轴承座带轴承进行试套。
5．3对于螺丝孔，去除喷塑层后，M3的螺孔底孔，用2.5冲针可以轻松通过，用2.6冲孔较紧。
M4的螺孔底孔，用3.3冲针可以轻松通过，用3.4冲孔较紧。
螺纹底孔过紧造成攻丝困难，过松造成易滑丝！6．成形和冲压定位精度6.1接收板和灯架零件，要求对中性精度高，否则造成对管偏心，影响机器性能，两边对应尺寸相差不能超过0.1MM。
接收板小孔和长磁头大孔是两道冲出，应分别检验对中性6.2灯架是易变形零件，要求进出货放置整齐，避免变形，冲孔定位不得超出0.05MM，变形量不得超出0.2MM6.3 折弯直角度应不得超过3度。
6. 4以下是冲压件的工艺,质检人员应能判定哪道工艺出现问题左右板的工艺：落料—冲孔接收板的工艺：落料—冲小孔—成形—冲长磁头大孔灯架的工艺：落料—冲孔—成形后横档的工艺：落料—冲孔—成形手柄的工艺：落料—冲孔—去毛刺--成形备注：有些冲压件是落料和冲孔合为一道落料，以提高效率，降低成本7. 厂商标记:对于不同厂家生产的同一物料，一般有厂家区别记号，质检物料部门应能识别。
这类物料要求分开放置，左右板配套使用。
五金冲压件检验标准
五金冲压件检验标准一、目的本标准规定了五金冲压件的检验项目、方法和要求，以确保产品质量符合规定要求。
二、检验项目及标准1. 尺寸检验（1）检查五金冲压件的尺寸是否符合设计图纸要求。
（2）使用卡尺、千分尺、塞尺等测量工具对五金冲压件的尺寸进行测量，并记录测量数据。
（3）检查五金冲压件的公差是否符合设计要求。
2. 外观检验（1）检查五金冲压件的表面是否有划痕、压印、变形等缺陷。
（2）观察五金冲压件的颜色、光泽是否符合设计要求。
（3）检查五金冲压件的边缘是否光滑、整齐，无毛刺、飞边等缺陷。
3. 材质检验（1）检查五金冲压件的材料是否符合设计要求。
（2）通过化验、光谱分析等方法对五金冲压件的材质进行检验，确保其符合产品质量标准。
4. 强度检验（1）测试五金冲压件的强度是否符合设计要求。
（2）通过拉伸试验、弯曲试验、冲击试验等方法对五金冲压件的强度进行检验，确保其能够承受预定的载荷和压力。
5. 功能性检验（1）检查五金冲压件的功能是否符合设计要求。
（2）对五金冲压件进行装配和调试，检查其是否能够正常工作。
6. 可靠性检验（1）测试五金冲压件的可靠性是否符合设计要求。
（2）通过在正常条件下进行长时间工作测试，观察五金冲压件是否存在失效或性能下降现象。
7. 安全性检验（1）检查五金冲压件是否存在安全隐患。
（2）通过模拟实际使用环境，对五金冲压件进行安全性能测试，如防爆、防腐蚀等测试。
8. 包装检验（1）检查五金冲压件的包装是否符合保护产品完整性及安全性的要求。
（2）观察包装材料、标识、防潮、防震等措施是否符合相关标准和客户要求。
冲压件检验标准
孔位边沿损伤，在后续装配过程中可遮盖。
√
孔位边沿损伤，在后续装配过程中不可遮盖。
√
8
变形
产品边口及表面、孔边不能有冲压变形现象；产品边口及表面有轻微变形，组装后可遮盖，不影响产品外观。
目视
表面有及边口有明显变形。
√
孔位冲压变形，组装后可遮盖，影响产品外观。
√
9
尺寸
产品重要配合尺寸，满足设计要求。
卡尺
√
冲压件检验标准
文件名称
冲压件检验标准
文件编号
页码
2 of 3
版本
A / 0
序号
检验
项目
接收标准
检验工具及
方法
缺陷描述
缺陷等级
致命（CR）
严重（MA）
轻微（MI）
3
披锋
产品边沿、孔位，不能有锋利的尖角和披锋现象。
目视
卡尺
产品断切面及边、孔，有明显披锋或组装后可遮盖。
√
产品断切面披锋高≤0.1mm，不伤手，不影响产品外观。
1、GB / T2828.1-2003逐批检查计数抽样及抽样表。
2、GB / T 13914-2002冲压件尺寸公差。
3、GB/T 13916-2002冲压件形状和位置未注公差。
4、GB/T 14662-2006冲模技术条件。
5、GB 7000.1-2007灯具第一部分：一般要求与试验。
序号
检验
项目
√
产品断切面披锋高≤0.1mm，且有尖角、伤手。。
√
产品断切面披锋高≤0.1mm，不伤手，但影响产品外观。
√
产品断切面披锋高≤0.1mm，组装时影响产品装配，但可以组装。
√
冲压件表面检验标准
冲压件表面检验标准1、）外板件外露型面：1.1表面光顺、平滑，流线无波纹，无硬点，无凹凸，无成形滑移线，无划伤。
1.2棱线清晰连续，圆角均匀。
1.3材料表面无锈蚀、麻点，成形变薄量不大于料厚的10%。
1.4切割边、孔边毛刺高度不大于料厚的20%2、）外板件被遮盖面：2.1表面无明显凸凹，允许有轻微碰伤和划伤。
2.2允许存在轻微的成形滑移线。
2.3切割边、孔边、翻边毛刺高度不大于料厚的30%，孔边不允许有较大变形。
2.4翻边、弯边允许存在料厚20%的变薄量。
3、）内板件外露型面（指未被内饰板遮盖并外露可视的型面）3.1表面光顺、平滑，无褶皱，无因异物所造成的凹凸，无严重划伤。
3.2棱线清晰连续，圆角均匀。
3.3材料表面无锈蚀、麻点。
3.4表面允许有轻微波纹，但不影响整车外观。
3.5毛刺高度不大于料厚的35%4、）内板件被遮盖面4.1型面光顺，棱线清晰，圆角均匀。
4.2非装配型面允许有不大于料厚10%的划伤，允许有轻微皱纹，但不允许有褶皱、死皱。
4.3切割边、孔边、翻边毛刺高度不大于料厚的35%，孔边不允许有较大变形。
4.4材料成型变薄量不大于料厚的15%。
5、）结构件（料厚在1.0mm以上内板件、加强件、加强梁等）装配面5.1型面平整，圆角清晰，局部允许有不影响焊接的轻微波纹。
5.2螺母孔周边不允许变形。
5.3切边、弯边、翻边、孔周边不允许有较大变形，毛刺高度不大于料厚的35%5.4材料成型变薄量不大于料厚的20%。
6、）结构件（料厚在1.0mm以上内板件、加强件、加强梁等）非装配型面6.1局部型面允许有不大于料厚20%的拉痕、拉伤等成型痕迹。
6.2局部型面允许有较轻波纹和皱纹，但不允许有褶皱、死皱6.3材料成型变薄量不大于料厚的20%6.4切边、弯边、翻边、孔周边毛刺高度不大于料厚的40%，孔边不允许有较大变形。
7、质量问题描述及处理方法：1、）毛刺（用角磨机打磨修边有毛刺处）2、）拉毛（用抛光机打磨拉毛处，如拉毛严重，可先用角磨机打磨）3、）高点（较高的高点线用锤击修整，再用专用工具刮平，最后用抛光机抛光；小高点用专用工具刮平，再用抛光机抛光。
