单相桥式整流电路课件
单相桥式整流电路说课稿课件
直流电
单相桥式整流电路
说课流程
为什么这么教？ 我是怎么教的？
这么教有效果吗？
单相桥式整流电路
整体构思
为什么这么教？ 我是怎么教的？ 这么教有效果吗？
基于
教学理念的思考
以学生为主体、以能力为本位、以就业为导向
理 实 一 体 化
教学理念
做 中 学 做 中 教
充分利用信息化手段
单相桥式整流电路 基于 教材的思考
☆
基础
体会
联系
中等职业教育课程改革国家规划新教材 高等教育出版社出版
电 子 专 业 基 础 课
注重的 实用性 实践性 创新性 可操作 性
承 上 启 下 作 用
单相桥式整流电路 基于 学情的思考
好奇心强 乐于动手
已掌握相关知识 有一定的制作 能 力
理论基础差 缺乏主动学习 习 惯
单相桥式整流电路
三 维 教
+
T
+
u
1
u
2
+ +
u 1
u 2
u 1
u 2
I
(a) u2为正半周时的 (b) u2为负半周时的
电流方向 电流方向
桥式整流电路工作过程
板书设计
桥式整流电路
一、桥式整流电路图：
桥式整流电路
三、整流工作原理：
1、正向时:VD1，VD3导通,VD2，VD4截止 2、反向时: VD2，VD4 导通,VD1，VD3截止
下发微 课视频 任务书
微课视频
充分利用 信息化手段
三处创新
学生动 手搭建 电路
庖丁 解牛
动动手 动动脑
任务一
任务二
《单相桥式全波整流电路》上课PPT
直流稳压电源一般由电源变压器、整流电路、滤波电路和稳压电路等组成。
电源变压器：将输入的220V或380V交流电压变换为所需的低压交流电； 整流电路：将低压交流电转换成脉动直流电； 滤波电路：减小电压的脉动，使输出电压平滑； 稳压电路：使输出的直流电压基本不受电网波动及负载变动的影响。
《单相桥式全波整流电路》
上课
《单相桥式全波整流电路》
《单相桥式全波整流电路》
各种家用电器、电子设备的运行都需要稳定的直流电源。在一般的 电子产品，如手机、MP3/MP4、小型扩音器等，通常使用电池供电， 但仍有大量电器设备，如日常生活中常用的电视机、手机充电器、家庭 影院等，往往将交流220V转换成直流稳压电源来供电。
《单相桥式全波整流电路》
u1 u2
u2
u1 u2
当输入信号为正半 周时，VD1、VD3导通， VD2、VD4截止，负载 上有半波输出。
当输入信号为负半 U0 周时，VD2、VD4导通， VD1、VD3截止，负载 上有半波输出。
《单相桥式全波整流电路》
【桥式整流电路参数估算】
直流输出电压平均值
2U2 u2
U o(AV) 0.9U 2
与半波整流电路相比，在相同的变压器次级电压下， 对二极管的参数要求相对较低，并且还具有输出电压高、 变压器利用率高、脉动小等优点，因此得到广泛应用。
《单相桥式全波整流电路》
课堂讨论
某单相桥式全波整流电路， 如果其中一只整流二极管VD2 出现下列问题：（1）反接（2） 虚焊（3）击穿，将会对电路 产生什么影响？
u1
u2
《单相桥式全波整流电路》
输入正半周
VD4
u1 u2
VD3
输入负半周
1桥式整流电路工作原理PPT课件
1
电路组成
+
+
4
+ V4
V1
+
220V u1
+
u2 3
– V3
2
1
RL u o
V2
-
+
由一个变压器，四只二极管，一个负载组成，其中四只二 极管组成电桥电路。
2
单相桥式整流电路的工作原理
u2正半周时
电流通路
+
T
+
u1
A D4
u2
D1
D3
RL uo
B
D2
-
单相桥式整流电路
-
3
单相桥式整流电路的工作原理
最 高 反 向 工 作 电 压 为 200V。
10
（2）当 采用 桥式 整流 电 路时 ，变 压器 副边 绕 组 电压有效值为：
U2
Uo 0.9
24 0.9
26 .7
V
整流二极管承受的最高反向电压为：
U RM 2U 2 1 .41 26 .7 37 .6 V
流过整流二极管的平均电流为：
演讲人：XXXXXX
时 间：XX年XX月XX日
15
A
u2
B
u2
D4 D1
D3
D2
uU 0 o
u D 4 ,u D 2 uD3,uD1
+
RL
u2>0 时
u2<0 时
uo D1,D3导通 D2,D4导通
D2,D4截止 D1,D3截止
_ 电流通路: 电流通路: A D1 B D2 RLD3B RLD4A
t 输出是脉动的直流电压！
高中物理《单相桥式整流电路》ppt课件
进
反
二极管的两个正极接负载的电流流出端 二极管的两个负极接负载的电流流入端
出同
+
+ T
v1
v2
+ +
I
思考题
如果有一个二极管接反了或短路了，会产生 什么后果？
如果有一个二极管断路了又会产生什么后果？
故障分析
二极管接反： 一个二极管接反，变压器短路烧毁。
正半周
+ +
T
v1
v2
接反 RL
故障分析
二极管接反： 一个二极管接反，变压器短路烧毁。 二极管短路： 一个二极管短路，变压器短路烧毁。
向左通过负载。
V4 V1 V1负半周:
RL RL 电流通过V2.V4，V1.V3
截止。电流从右向左通过
V3 V2
负载。
V2
公式 负载和整流二极管上的电压和电流
（1）负载电压VL
VL 0.9V2
（2）负载电流IL （3）二极管的平均电流IV
IL
VL RL
0.9V2 RL
1 IV 2 IL
（4）二极管承受反向峰值电压VRM VRM 2V2
1 2
╳4A=2A
二极管承受的反向峰值电压 VRM 2V2=1.41╳66.7V ≈94V 选择整流二极管条件是：
整流电流大于IV
额定反向工作电压大于VRM
查晶体管手册，可选用整流电流为3A，额定反向工作电压 为100V的整流二极管2CZ12A（3A/100V）四只。
桥式整流电路的连接：
变压器次级每个输出端接两个二极管的正负极
优点：输出电压高，纹波小，VRM较低。应用广泛。
例题 有一直流负载，需要直流电压VL=60V，直流电流
单相桥式全控整流电路(阻感性负载)

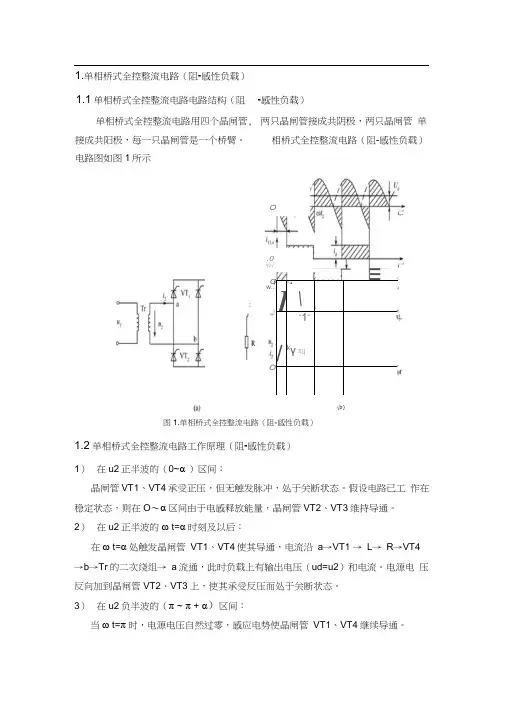

1.单相桥式全控整流电路（阻-感性负载）电路图如图1所示图1.单相桥式全控整流电路（阻-感性负载）1.2单相桥式全控整流电路工作原理（阻-感性负载）1） 在u2正半波的（0~α ）区间：晶闸管VT1、VT4承受正压，但无触发脉冲，处于关断状态。
假设电路已工 作在稳定状态，则在O 〜α区间由于电感释放能量，晶闸管VT2、VT3维持导通。
2） 在u2正半波的ω t=α时刻及以后：在ω t=α处触发晶闸管 VT1、VT4使其导通，电流沿 a →VT1 → L → R →VT4 →b →Tr 的二次绕组→ a 流通，此时负载上有输出电压（ud=u2）和电流。
电源电 压反向加到晶闸管VT2、VT3上，使其承受反压而处于关断状态。
3） 在u2负半波的（π ~ π + α）区间：当ω t=π时，电源电压自然过零，感应电势使晶闸管 VT1、VT4继续导通。
1.1单相桥式全控整流电路电路结构（阻 -感性负载）单相桥式全控整流电路用四个晶闸管, 接成共阳极，每一只晶闸管是一个桥臂。
两只晶闸管接成共阴极，两只晶闸管 单相桥式全控整流电路（阻-感性负载）I!*-■\U/-1-kγ叫OO：Ow...0f ∣2√*-(b}≡r∣√在电压负半波，晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关 断状态。
4）在u2负半波的ω t=π +α时刻及以后：在ω t=π + α处触发晶闸管 VT2、VT3使其导通，电流沿 b →VT3→L →R → VT2→a →Tr 的二次绕组→ b 流通，电源电压沿正半周期的方向施加到负载上， 负载上有输出电压（Ud=-U2）和电流。
此时电源电压反向加到 VT1、VT4上，使其承受反压而变为关断状态。
晶闸管 VT2、VT3 一直要导通到下一周期ω t=2 π +α处再次触发晶闸管VT1、VT4为止。
1.3单相桥式全控整流电路仿真模型（阻-感性负载）单相桥式全控整流电路（阻-感性负载）仿真电路图如图2所示：图2单相双半波可控整流电路仿真模型（阻-感性负载）興朋rgui—B∣÷ FtJιIU lPUIHTfrIflηi pr1 ⅛B -∣S ,T⅛∏Ftor2电源参数，频率50hz,电压100v ,如图3⅞⅛ BIQCk Parameter5： AC VoItage SOUrCe AC Voltage SOUrCe (mask) CIink)Ideal S l innSOidaI AC VOlt age SIDUrCe-图3.单相桥式全控整流电路电源参数设置VT1,VT4脉冲参数，振幅3V ,周期0.02,占空比10%,时相延迟α /360*0.02， 如图4图4.单相桥式全控整流电路脉冲参数设置ApplyCancelHe ：IPVT2,VT3脉冲参数，振幅3V,周期0.02,占空比10%,时相延迟（α+180）/360*0.02,如图5⅝∣ Source BloCk Parameters: PUISe Generator2图5.单相桥式全控整流电路脉冲参数设置1.4单相桥式全控整流电路仿真参数设置（阻-感性负载）设置触发脉冲α分别为30°、60°、90°、120°。
单相桥式整流电路安装调试课件
二极管负极
实训过程
变压器的初级 绕组，与220v 的交流电源相连
变压器的次级 绕 组，与电路的 输 入端相连
实训过程
要求：在测试元件时，请将测试结果填入下列表格
电阻 二极管 变压器
数量
1
型号
数量
IN4007
4
初级电压
接220v
挡位
阻值
RX1K
3.9K
选挡
正向电 反向电
阻
阻
质量
RX1K <5K >500K
2、如下图所示，已知u2=14v,如果D1发生断路，试分析在负载两端的波形有 何变化？负载两端的电压是多大？二极管D2两端电压是多大？（1、2问必做， 第3问选做）
谢谢同学们积极配合!
好
次级电压
实验室有12V、14V、16V 三种
（2）电路的焊接：要求将在实作过程中的注意事项写在学 案上
实训过程
实物展示
实训过程
2、电路安装部分实作评价
组长 评价
教师 评价
学生 自评
实际得分
注：组长评价主要针对元件测试、电路安装是否规范等问题评分 教师评价以学生操作的态度、团队合作情况作出评分 学生自评主要以个人收获情况作出评分
实训过程
第二部分：单向桥式整流电路的测试
1、 用示波器观察电路输入、输出电压波形和有效值
注意啦！
（1）、注意事项 a、通电前请再次检查自己的电路安装图是否正确，并将桌面不用的 元件及连接线放好。
b、由于波形测试时，变压器直接与220v的交流电相连，所以要特 别注意不能够在电路中出现短路。
C、在连接仪器时，请爱惜器材，轻拿轻放。
实训过程
单相桥式全控整流电路
1. 单相桥式全控整流电路（阻-感性负载）1.1单相桥式全控整流电路电路结构（阻-感性负载）单相桥式全控整流电路用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶闸管是一个桥臂。
单相桥式全控整流电路（阻-感性负载）电路图如图1所示图1. 单相桥式全控整流电路（阻-感性负载）1.2单相桥式全控整流电路工作原理（阻-感性负载）1）在u2正半波的（0~α）区间：晶闸管VT1、VT4承受正压，但无触发脉冲，处于关断状态。
假设电路已工作在稳定状态，则在0～α区间由于电感释放能量，晶闸管VT2、VT3维持导通。
2）在u2正半波的ωt=α时刻及以后：在ωt=α处触发晶闸管VT1、VT4使其导通，电流沿a→VT1→L→R→VT4→b→Tr的二次绕组→a流通，此时负载上有输出电压（ud=u2）和电流。
电源电压反向加到晶闸管VT2、VT3上，使其承受反压而处于关断状态。
3）在u2负半波的（π~π+α）区间：当ωt=π时，电源电压自然过零，感应电势使晶闸管VT1、VT4继续导通。
在电压负半波，晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关断状态。
4）在u2负半波的ωt=π+α时刻及以后：在ωt=π+α处触发晶闸管VT2、VT3使其导通，电流沿b→VT3→L→R→VT2→a→Tr的二次绕组→b流通，电源电压沿正半周期的方向施加到负载上，负载上有输出电压（ud=-u2）和电流。
此时电源电压反向加到VT1、VT4上，使其承受反压而变为关断状态。
晶闸管VT2、VT3一直要导通到下一周期ωt=2π+α处再次触发晶闸管VT1、VT4为止。
1.3单相桥式全控整流电路仿真模型（阻-感性负载）单相桥式全控整流电路（阻-感性负载）仿真电路图如图2所示：图2 单相双半波可控整流电路仿真模型（阻-感性负载）电源参数，频率50hz，电压100v，如图3图3.单相桥式全控整流电路电源参数设置VT1,VT4脉冲参数，振幅3V，周期0.02，占空比10%，时相延迟α/360*0.02，如图4图4. 单相桥式全控整流电路脉冲参数设置VT2,VT3脉冲参数，振幅3V，周期0.02，占空比10%，时相延迟（α+180）/360*0.02，如图5图5. 单相桥式全控整流电路脉冲参数设置1.4单相桥式全控整流电路仿真参数设置（阻-感性负载）设置触发脉冲α分别为30°、60°、90°、120°。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
因此应用较广泛。
实物展示
布置作业
A.单相桥式整流电路四个整流二极管全部接反输出电压有何影 响？ B.课本P64页（2）题。
引入新课
变压 器
四个 二极 管
四个 二极 管
小型充电器内部结构
微机电源近距离图
新课讲授
单相桥式整流电路原理图
1.说一说电路的组成 变压器、4只二极管、电阻 2.做一做 每小组同学合作用4只二极管在课桌上摆出桥式整流电路 的接线图，注意二极管的极性。
新课讲授
单相桥式整流电路的工作原理
正半周：假设 a + b –
新课讲授
半波整流电路负 载参数的计算
桥式整流电路负 载参数的计算
VL＝0.45V2 0.45V IL ＝ R
2 L
VL＝0.9V2 0.9V IL ＝ R
2 L
VRM＝ 2V2 ID＝ IL
VRM＝ 2V2 1 ID＝ 2 IL
课堂练习
故障分析
1.V1短路时电路整流结果如何?
电路变为半波整流电路
a
c D4 n D3 d
u2
D1 m D2 RL u正
ωt ωt
u1
u2
b
电流IL通路: a RL D3 b
D1
新课讲授
单相桥式整流电路的工作原理
负半周：假设a– b +
a
c D4 n D3 d
u2
D1 m D2 RL UL负
u1
u2
b
电流IL通路: b D2 RL直流电压。
2.V2断路时电路整流结果如何?
电路变为半波整流电路
课堂练习
计算题
已知某电磁工作台绕组的直流电阻为84Ω，为了使电磁工作 台能牢固吸住工件，通入的直流电流应取3A，若采用单相桥式 整流电路，试计算变压器二次绕组的相电压和整流二极管的参 数。
课堂小结
1、单相桥式整流电路的组成、工作原理、参数计算；
半波整流电路
ωt
u0 ωt
二极管特性: 二极管的单向导电性
整 流
将两个方向变化的交流信号变成一个方向上变化
的脉动直流信号。利用二极管的单向导电性来实现。
1．半波整流
（1）电路组成：变压器、整流二 极管、负载电阻
（2）工作情况 在输入信号U2正半周，D 正偏导通，Uo=Ui ，在U2负半
周，D反偏截止，Uo=0 。
u2 ωt
0 u0 0
ωt
上蔡职业中专
张海霞
单相桥式整流电路
引入新课
新课讲授
课堂练习
课堂小结
布置作业
复习： 直流稳压电源构成
交流转变位直流，要经过整流、滤波、稳压三
个过程。一个完整的直流稳压电源应包括变压器、
整流电路、滤波电路和稳压电路四部分。
2.回顾旧知识
u2
联系生活中的常识：单向车道的特点， 汽车只可以向一个方向行驶。
