城市轨道交通轨道工程施工
城市轨道交通工程施工及验收标准
城市轨道交通工程施工及验收标准随着城市发展的不断壮大，轨道交通作为一种高效、快捷的交通方式，逐渐成为城市交通体系中不可或缺的一部分。
城市轨道交通工程的施工及验收标准，直接关系到工程质量和安全性，对于确保城市交通系统的正常运行具有重要作用。
一、施工标准
1.设计规范：城市轨道交通工程的施工应遵循国家相关设计规范，确保工程设计合理、安全可靠。
2.施工设备：施工过程中应使用符合国家标准的施工设备，确保施工效率和质量。
3.人员素质：施工人员应具备相关资质和经验，严格按照施工方案执行，保障工程进度和质量。
4.安全防护：施工现场应按照相关安全规定设置安全警示标志，保障施工人员和周边居民的安全。
5.材料选用：施工过程中应选用符合国家标准的材料，确保工程质量和使用寿命。
二、验收标准
1.工程质量验收：完成城市轨道交通工程施工后，应进行工程质量验收，确保工程达到设计要求。
2.安全性验收：工程应进行安全性验收，检验轨道交通系统的安全性能和应急措施是否完备。
3.环保验收：工程验收前需进行环保验收，确保施工过程中未对环境造成污染。
4.规范验收：工程验收应符合国家相关验收规范，确保验收结果合法有效。
5.设备性能验收：工程完工后应进行设备性能验收，确保轨道交通设备运行正常。
城市轨道交通工程的施工及验收标准是保障城市交通运行安全、顺畅的重要保障。
只有严格按照标准要求进行施工和验收，才能确保工程质量和城市交通系统的稳定运行。
希望相关部门和施工单位共同努力，确保城市轨道交通工程的施工及验收达到标准要求，为城市居民提供更加便捷、安全的出行方式。
轨道工程施工属于哪种类别
轨道工程施工是指在城市或郊区进行的地铁、轻轨、有轨电车等城市轨道交通系统的建设。
它属于基础设施建设的一部分，是现代城市公共交通体系的重要组成部分。
轨道工程施工的范围包括轨道铺设、车站建设、隧道开挖、桥梁架设、信号系统安装等多个方面。
首先，轨道工程施工需要进行轨道铺设。
轨道铺设是轨道工程的基础，它包括轨道床施工、轨道梁施工和轨道铺设。
轨道床施工是指在路基上铺设一层石子，再在石子上铺设一层混凝土，作为轨道的基础。
轨道梁施工是指在轨道床上搭建轨道梁，轨道梁上再铺设铁轨。
轨道铺设要求精度高，平滑度好，以确保列车运行的安全和舒适。
其次，轨道工程施工需要进行车站建设。
车站是轨道交通系统的重要节点，它包括地面车站、地下车站和高架车站。
车站建设需要考虑人流集散、换乘便利和安全性等因素。
车站的设计要求实用、美观和人性化，以提供舒适的乘客体验。
此外，轨道工程施工还需要进行隧道开挖。
隧道是轨道交通系统的重要组成部分，它穿越城市地下，连接不同地区。
隧道开挖需要考虑地质条件、地下管线和建筑物的影响。
隧道施工采用钻爆法、明挖法和暗挖法等多种方法，要求施工安全、质量可靠。
另外，轨道工程施工还需要进行桥梁架设。
桥梁是轨道交通系统的重要组成部分，它跨越河流、道路和其他障碍物。
桥梁架设要求结构稳定、承载能力强，并考虑美观和环境影响。
桥梁施工采用预制梁、现场浇筑等多种方法，要求施工精度高、质量可靠。
最后，轨道工程施工需要进行信号系统安装。
信号系统是轨道交通系统的重要组成部分，它控制列车的运行安全和效率。
信号系统包括车载信号设备和地面信号设备，要求系统稳定、反应迅速。
信号系统安装要求精确、可靠，以确保列车运行的安全和准时。
综上所述，轨道工程施工属于基础设施建设类别，它包括轨道铺设、车站建设、隧道开挖、桥梁架设和信号系统安装等多个方面。
轨道工程施工是现代城市公共交通体系的重要组成部分，对于促进城市经济发展、缓解交通拥堵和提供便捷的出行方式具有重要意义。
城市轨道交通工程的设计与施工
城市轨道交通工程的设计与施工一、绪论城市轨道交通工程是现代城市发展的重要组成部分，对于解决城市交通拥堵问题、提高交通效率和便利居民出行具有重要意义。
本文将探讨城市轨道交通工程的设计与施工方面的问题。
二、城市轨道交通工程设计1. 定位与规划城市轨道交通工程的设计要从整体规划出发，确定轨道交通的定位和发展方向。
这包括考虑城市的交通需求、人口分布情况、城市发展规划等因素，制定合理的轨道交通规划方案。
2. 线路设计线路设计是城市轨道交通工程设计的核心内容之一。
在线路设计中，需要考虑线路的起点和终点、经过的区域和站点等因素，以满足市民的出行需求，并确保线路布局的合理性和高效性。
3. 车站设计车站作为城市轨道交通的重要组成部分，其设计直接关系到乘客的出行体验和安全。
在车站设计中，需要考虑到站台宽度、进出站通道的设置、候车室的规划等因素，以提高乘客的舒适度和安全性。
4. 设备选型城市轨道交通工程设计还需要考虑到设备的选型问题。
这包括列车、信号设备、通信设备等方面的选型，以确保城市轨道交通系统的运营质量和安全性。
三、城市轨道交通工程施工1. 施工准备城市轨道交通工程的施工必须提前进行充分的准备工作。
这包括制定施工方案、确定施工队伍、采购施工材料等，以确保施工的顺利进行。
2. 土建施工土建施工是城市轨道交通工程施工过程中的重要环节，主要包括地下挖掘、隧道开挖、基础建设等。
在土建施工过程中，需要严格按照设计要求进行施工，确保工程的质量和安全。
3. 电气化施工城市轨道交通工程的电气化施工是工程施工的关键环节之一。
电气化施工包括供电系统、信号系统、通信系统等的安装和调试，以确保城市轨道交通系统的正常运营。
4. 轨道安装与调试轨道安装与调试是城市轨道交通工程中的重要环节，主要包括轨道的铺设、道岔的安装以及相关设备的调试等。
这一过程需要严格按照设计要求进行操作，以确保轨道交通系统的正常使用。
四、城市轨道交通工程的挑战与发展1. 挑战城市轨道交通工程在设计与施工过程中面临的挑战主要包括复杂的地质条件、施工期间对市民出行的影响等。
城市轨道交通工程施工介绍
城市轨道交通工程施工介绍1. 引言城市轨道交通工程是现代城市交通系统的重要组成部分，它对城市交通状况的改善和城市可持续发展起着至关重要的作用。
在城市轨道交通工程建设过程中，施工是一个十分关键的环节。
本文将对城市轨道交通工程施工进行介绍，包括施工流程、施工方法和施工管理等方面。
2. 施工流程城市轨道交通工程的施工流程通常分为前期准备工作、基础设施施工、轨道施工和车站施工等几个阶段。
2.1前期准备工作前期准备工作是城市轨道交通工程施工的第一步，包括项目可行性研究、设计方案的确定、招投标过程等。
在准备工作中，需要确立施工目标和施工计划，并进行必要的资源调配和人员安排。
2.2基础设施施工基础设施施工是城市轨道交通工程施工的关键环节。
它包括土方开挖、基坑支护、地下管线敷设等工作。
在施工过程中，需要合理安排施工顺序，确保工程质量和进度。
2.3轨道施工轨道施工是城市轨道交通工程施工的核心内容。
它包括轨道铺设、轨道固定、轨枕摆放等工作。
在施工过程中，需要精确控制轨道的几何尺寸和轨道的纵向和横向坡度。
2.4车站施工车站施工是城市轨道交通工程施工的最后一步。
它包括车站装修、设备安装、通风系统施工等工作。
在施工过程中，需要确保车站的使用安全和舒适性。
3. 施工方法城市轨道交通工程的施工方法多种多样，根据工程的具体情况选择合适的施工方法可以提高施工效率和降低施工成本。
3.1传统施工法传统施工法是城市轨道交通工程施工中常用的一种方法。
它采用人工施工和常规设备，适用于施工现场空间有限、施工时间紧张的情况。
3.2模块化施工法模块化施工法是城市轨道交通工程施工中比较新颖的一种方法。
它采用预制模块和装配工艺，可以快速搭建和拆解施工现场，适用于施工周期较短、施工工艺相对简单的情况。
3.3隧道施工法隧道施工法是城市轨道交通工程施工中应用较多的一种方法。
它采用模型掘进机和爆破等技术，可以在地下空间施工，适用于地下车站的施工。
4. 施工管理城市轨道交通工程施工管理是保证工程顺利进行的重要保障。

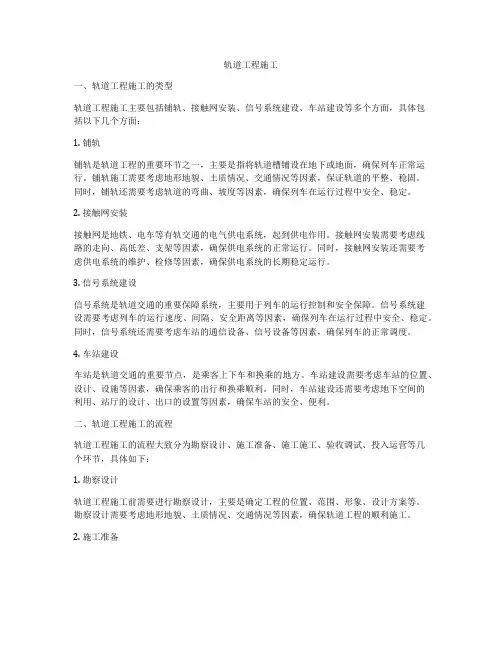

轨道工程施工
轨道工程施工一、轨道工程施工的类型轨道工程施工主要包括铺轨、接触网安装、信号系统建设、车站建设等多个方面，具体包括以下几个方面：1. 铺轨铺轨是轨道工程的重要环节之一，主要是指将轨道槽铺设在地下或地面，确保列车正常运行。
铺轨施工需要考虑地形地貌、土质情况、交通情况等因素，保证轨道的平整、稳固。
同时，铺轨还需要考虑轨道的弯曲、坡度等因素，确保列车在运行过程中安全、稳定。
2. 接触网安装接触网是地铁、电车等有轨交通的电气供电系统，起到供电作用。
接触网安装需要考虑线路的走向、高低差、支架等因素，确保供电系统的正常运行。
同时，接触网安装还需要考虑供电系统的维护、检修等因素，确保供电系统的长期稳定运行。
3. 信号系统建设信号系统是轨道交通的重要保障系统，主要用于列车的运行控制和安全保障。
信号系统建设需要考虑列车的运行速度、间隔、安全距离等因素，确保列车在运行过程中安全、稳定。
同时，信号系统还需要考虑车站的通信设备、信号设备等因素，确保列车的正常调度。
4. 车站建设车站是轨道交通的重要节点，是乘客上下车和换乘的地方。
车站建设需要考虑车站的位置、设计、设施等因素，确保乘客的出行和换乘顺利。
同时，车站建设还需要考虑地下空间的利用、站厅的设计、出口的设置等因素，确保车站的安全、便利。
二、轨道工程施工的流程轨道工程施工的流程大致分为勘察设计、施工准备、施工施工、验收调试、投入运营等几个环节，具体如下：1. 勘察设计轨道工程施工前需要进行勘察设计，主要是确定工程的位置、范围、形象、设计方案等。
勘察设计需要考虑地形地貌、土质情况、交通情况等因素，确保轨道工程的顺利施工。
2. 施工准备施工准备是轨道工程施工的重要环节，主要包括施工计划、人员调配、材料采购等工作。
施工准备需要考虑施工周期、施工任务、施工人员等因素，确保轨道工程的按时、按质、按量完成。
3. 施工施工施工施工是轨道工程的主要阶段，主要包括地基处理、土方开挖、铺轨、接触网安装、信号系统建设、车站建设等工作。

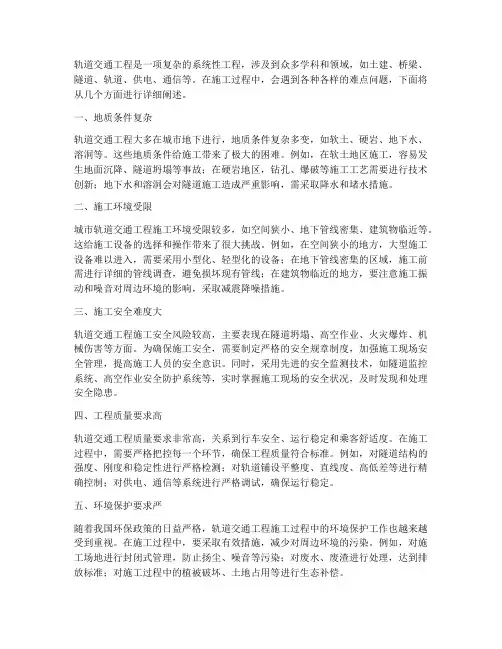

轨道交通工程施工难点
轨道交通工程是一项复杂的系统性工程，涉及到众多学科和领域，如土建、桥梁、隧道、轨道、供电、通信等。
在施工过程中，会遇到各种各样的难点问题，下面将从几个方面进行详细阐述。
一、地质条件复杂轨道交通工程大多在城市地下进行，地质条件复杂多变，如软土、硬岩、地下水、溶洞等。
这些地质条件给施工带来了极大的困难。
例如，在软土地区施工，容易发生地面沉降、隧道坍塌等事故；在硬岩地区，钻孔、爆破等施工工艺需要进行技术创新；地下水和溶洞会对隧道施工造成严重影响，需采取降水和堵水措施。
二、施工环境受限城市轨道交通工程施工环境受限较多，如空间狭小、地下管线密集、建筑物临近等。
这给施工设备的选择和操作带来了很大挑战。
例如，在空间狭小的地方，大型施工设备难以进入，需要采用小型化、轻型化的设备；在地下管线密集的区域，施工前需进行详细的管线调查，避免损坏现有管线；在建筑物临近的地方，要注意施工振动和噪音对周边环境的影响，采取减震降噪措施。
三、施工安全难度大轨道交通工程施工安全风险较高，主要表现在隧道坍塌、高空作业、火灾爆炸、机械伤害等方面。
为确保施工安全，需要制定严格的安全规章制度，加强施工现场安全管理，提高施工人员的安全意识。
同时，采用先进的安全监测技术，如隧道监控系统、高空作业安全防护系统等，实时掌握施工现场的安全状况，及时发现和处理安全隐患。
四、工程质量要求高轨道交通工程质量要求非常高，关系到行车安全、运行稳定和乘客舒适度。
在施工过程中，需要严格把控每一个环节，确保工程质量符合标准。
例如，对隧道结构的强度、刚度和稳定性进行严格检测；对轨道铺设平整度、直线度、高低差等进行精确控制；对供电、通信等系统进行严格调试，确保运行稳定。
五、环境保护要求严随着我国环保政策的日益严格，轨道交通工程施工过程中的环境保护工作也越来越受到重视。
在施工过程中，要采取有效措施，减少对周边环境的污染。
例如，对施工场地进行封闭式管理，防止扬尘、噪音等污染；对废水、废渣进行处理，达到排放标准；对施工过程中的植被破坏、土地占用等进行生态补偿。
城市轨道交通工程施工工序
城市轨道交通工程施工工序城市轨道交通工程施工工序包括前期准备工作、地铁隧道施工、车站建设、轨道铺设、信号系统安装等环节，每个工序都至关重要，下面将逐一介绍。
1. 前期准备工作城市轨道交通工程的施工前期准备工作非常重要。
在正式施工前，需要进行详细的规划和设计，包括确定线路、车站位置、隧道走向等。
同时，还需要进行地质勘察、环境评估等工作，确保施工过程中不会对周围环境造成影响。
此外，还需要申请相关手续，获取施工许可证。
2. 地铁隧道施工地铁隧道是城市轨道交通工程中最关键的部分之一。
隧道施工涉及到地下开挖、支护、砌筑等工序。
在开挖隧道时，需要采取合适的支护措施，以确保施工的安全和顺利进行。
隧道砌筑时，需要严格按照设计要求，确保隧道的稳定性和承载能力。
3. 车站建设城市轨道交通工程的车站是乘客上下车和换乘的重要场所。
车站建设包括地下站、地面站和高架站。
在建设车站时，需要考虑到乘客的便利性和安全性，设计合理的站台、楼梯和电梯等设施，确保乘客出行的便捷性。
4. 轨道铺设轨道铺设是城市轨道交通工程施工的关键环节之一。
在铺设轨道时，需要确保轨道的平整度和轨距的准确性，以保证列车的正常运行。
同时，还需要考虑到道岔、轨道结合处等特殊部位的处理，确保施工质量符合要求。
5. 信号系统安装轨道交通工程的信号系统是确保列车安全运行的重要设施。
在安装信号系统时，需要进行线路检测、信号设备的安装和调试等工作。
确保信号系统的灵敏度和准确性，以保障列车的安全运行。
在城市轨道交通工程的施工工序中，每个环节都至关重要，需要严格按照要求进行施工，确保工程质量和进度。
只有科学规划、精心施工，才能建成安全高效的城市轨道交通系统，为城市的发展做出贡献。
城市轨道交通工程施工技术要点和管理
城市轨道交通工程施工技术要点和管理一、施工技术要点：1.施工方案设计：针对具体的城市轨道交通项目，需要根据地质情况、环境条件、工程规模等因素，制定合理的施工方案，确保工程的顺利进行。
2.土建施工技术：城市轨道交通工程中包括车站、隧道、桥梁等大量的土建工程，在施工过程中需要采取合适的方法和工艺，确保工程的质量和安全。
3.轨道施工技术：轨道是城市轨道交通工程的核心部分，对轨道的施工需要选择合适的材料，采用精确的铺设方法，确保轨道的平整度和准确度。
4.信号与通信施工技术：城市轨道交通工程中需要安装大量的信号设备和通信设备，施工过程中需要注意设备的布置和接线，确保设备的可靠性和稳定性。
5.电气化施工技术：城市轨道交通工程需要进行电气化施工，包括供电系统、牵引系统、自动化控制系统等，施工中需要注意设备的安装和调试，确保系统的正常运行。
二、施工管理：1.项目管理：城市轨道交通工程是一个复杂的工程，需要进行科学的项目管理，包括工期管理、成本管理、质量管理等，确保项目的顺利进行。
2.施工组织：城市轨道交通工程中有大量的施工作业，需要合理组织施工人员和设备，确保施工工序的顺利进行。
3.安全管理：城市轨道交通工程涉及到大量的工作人员和设备，需要加强安全管理，制定合理的安全措施，确保施工过程的安全性。
4.质量管理：城市轨道交通工程需要达到一定的质量标准，需要加强施工质量的管理，采取合理的质量控制措施，确保工程的质量。
5.环境保护：城市轨道交通工程施工过程中需要保护周围环境，避免对生态环境造成影响，需要制定相应的环保措施，确保施工过程的环保性。
总之，城市轨道交通工程施工涉及到多个专业领域和多个方面的技术要点和管理，需要综合考虑各种因素，制定科学合理的施工方案和管理措施，确保工程的质量和安全。
同时，还需要加强项目管理和环境保护等工作，推动城市轨道交通工程的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
城市轨道轨道工程施工
一、轨道施工与土建、旁通道施工的接口关系 二、轨道施工组织设计典型案例 三、长钢轨现场焊接与基地焊接的优缺点对比 四、轨道工程施工与接触网、信号等的施工配合
一、轨道的组成
铁路轨道分为有碴轨道和无碴轨道。从结构上分，是由轨下基础和上部结构 两部分组成。
轨枕 钢轨
轨道施工与土建、旁通道施工的不同点
轨道施工和土建结构施工的不同点 1、工作的对象不同。轨道施工的重点在钢轨，钢轨及其部件的空间位置调整达到设 计要求后，通过混凝土或各种粘结砂浆等材料使其固定。 2、作业标准不同，线路的状态（方向、水平、高低）的精度要求在毫米以内控制。 3、作业场所不固定。轨道施工是沿线施工，流动施工，今天在这里明天就跑到那里 了。
一般道床有如下几种形式：预应力长轨枕整体道床、普通短支承块式整体道床、弹性 短支承块式整体道床、承轨台短支承块式整体道床、钢弹簧浮置板道床、板式道床、 碎石道床（桥隧过渡段、车辆段轨道）、柱式检查坑道床、壁式检查坑道床等几种。 在整体道床中还根据水沟布放位置的不同分侧式水沟整体道床和中间水沟整体道床。
扣件
道床
水沟
一、轨道的组成
轨下基础主要指路基，路基有路堤和路堑以及零点断面三种 。在城市轨道交通中路 基就是指轨行区的建筑结构底板(顶板)。
上部结构指路基以上部分。包括道床、轨枕、钢轨、扣件等部件。
道床分道碴道床、无碴道床。无碴道床分混凝土道床、板式道床等。
轨枕分木枕、混凝土枕、合成树脂枕、钢枕、梯形轨枕等材料。根据结构型式及其 功用木枕分为普通轨枕、岔枕、桥枕；混凝土轨枕分预应力长轨枕、支承块式短轨 枕、岔枕、组合式轨枕等；
木枕用扣件：有混合式和分开式两种。
混凝土枕用扣件：有扣板式扣件、弹条扣件。弹条式扣件分弹条Ⅰ型、弹条Ⅱ型和 弹条Ⅲ型。为了适应地铁轨道的特殊性，又开发出DT1、DT2、DT3等型号扣件； 同时还引进了英国的Pandrol扣件和Pandrol Vanguard扣件系统等。
二、城市轨道交通道床的一般型式
钢轨根据其重量不同分为43kg/m、50kg/m、60kg/m、75kg/m；按其长度分 12.5m、25m和标准缩短轨以及用于客运专线的100m；根据材质不同分为U71Mn、 U71MnSi、U75V(PD3)三种；
扣件是连接钢轨和轨枕的中间联结零件。其作用是将钢轨固定在轨枕上，保持轨距 和阻止钢轨相对于轨枕的纵、横向移动。由于混凝土轨枕的弹性较差，扣件还需要 提供足够的弹性。
道床断面示意图（1）
长轨枕整体道床
短轨枕整体道床
道床断面型式示意图（2）
承轨台式整体道床
壁式检查坑整体道床
道床型式断面示意图（3）
柱式检查坑整体道床
钢弹簧浮置板整体道床
三、轨道施工的一般方法
1、人工散铺法施工 城市轨道交通工程中轨道施工由于受结构空间的限制（地下隧道），无法把 国铁的施工方法直接用于城市轨道施工。最早的施工方法（北京地铁早期） 就是人工散铺，就是把钢轨、轨枕、扣件等轨道材料人工运送到施工作业面， 在现场组装轨道框架（轨排），调整轨排线路状态、绑扎道床钢筋，立模灌 注道床混凝土，形成整体道床。此种方法目前较少采用，但在高架桥轨道、 车辆段轨道施工中还在使用。
四、无缝线路施工
无缝线路施工分两部分内容，一是钢轨焊接；二是线路锁定。钢轨焊接有闪光接 触焊焊接工艺、气压焊焊接工艺、铝热焊焊接工艺三种。无缝线路施工目前有两 种施工方法：一是换铺法施工；二是现场移动焊接法施工。 换铺法施工就是在铺轨基地建设焊轨厂，把25m长的无眼焊接轨焊接成125m150m的钢轨条（该长度由施工现场条件等因素再加上施工经验所得），用长轨 运输车把长轨条运送到设计安装位置并卸在线路中心或两侧，拆除短轨换成长轨 条，用现场小型气压焊（铝热焊）焊接工艺把长轨条与长轨条接头焊接起来，按 无缝线路锁定要求锁定钢轨，完成无缝线路施工。 现场移动焊接法就是利用移动式焊轨设备（移动式接触焊焊机）把整体道床施工 时的25m钢轨依次焊接起来，按无缝线路锁定要求锁定钢轨，完成无缝线路施工。
轨道施工的内容
第一、根据设计单位或测量单位提供的轨道线路调线调坡资料，复核其导线点或控制 基桩，依据其导线点或控制基桩测设施工控制基桩和加密控制基桩，为轨道施工提供 依据。
第二、根据施工设计图纸把钢轨、扣件、轨枕等轨道部件连接起来用轨道运输设备将 组装好的轨排运送到设计安装位置，用专用的轨道状态调整支架把轨排组合框架支撑 起来并调整到设计位置，帮扎好道床结构钢筋，用设计要求标号的混凝土将轨道框架 进行浇筑固定，施轨道状态达到设计要求。
三、轨道施工的一般方法
3、长轨排法施工整体道床和无缝线路 就是把整体道床施工和无缝线路施工结合起来的一种施工方法叫“一次施工整
体道床无缝线路轨道”，该施工方法由中铁三局公司开发，在南京地铁一号线轨 道施工中采用。该方法施工时，把基地焊接成型的长轨条在基地内组装长轨排， 用长轨排运输车运送到施工作业面，由铺轨小龙门吊把长轨排搭接运送到设计安 装位置，把钢轨接头用小型气压焊（或铝热焊）工艺焊接起来，再调整轨道状态， 立模灌注道床混凝土，形成无缝线路整体道床轨道。使用该方法需具备两个条件， 一是长轨条在铺轨基地焊接且铺轨基地是通过轨道和地铁正线连接；二是轨枕采 用短支承块式轨枕。该种方法把整体道床和无缝线路施工两则相结合，同步施工， 道床施工完毕无缝线路也施工完毕，缩短了施工时间。
三、轨道施ห้องสมุดไป่ตู้的一般方法
2、短轨排法施工
三、轨道施工的一般方法
在上世纪90年代初上海地铁一号线轨道工程进入轨道施工状态，承担轨 道施工任务的中铁三局公司根据现场实际情况结合多年的国铁施工经验开发 出“短轨排法”施工地铁轨道的施工方法，当时简称“HH”工法。该施工方 法把人工在现场组装轨排的方法改变成在铺轨基地组装轨排，使用轨道运输 设备把轨排运送到施工作业面，再利用施工作业面的铺轨小龙门吊把轨排搭 接运送到设计安装位置，利用特制的轨道状态调整支架调整轨道线路状态， 绑扎道床钢筋，立模灌注道床混凝土，形成整体道床。目前该施工方法被国 内轨道施工单位广泛采用。
