无溶剂环氧彩砂自流平
无溶剂环氧彩砂自流平
施工流程：
原有地坪漆研磨处理→无溶剂底漆涂装→无溶剂环氧砂浆修补→无溶剂环氧彩砂自流
平镘涂→水性聚氨酯面漆罩面
施工工艺：
1、基面处理：使用研磨机磨削原环氧地面，去除表面
的松动层及污渍等，同时粗糙化基面，使得后续涂
层与原涂层间有更好的附着力。
研磨处理是施工环
氧自流平及其它种类地坪之必需工艺
2、底漆涂装：选用附着力优异的的Yanfloor®2040无
溶剂环氧底漆，使用辊筒滚涂一道。
本底漆润湿性
极好，与原有涂层的附着力极好，并且几乎无味，
材料环保，不影响生产。
材料用量约为0.2㎏/㎡，
厚度约为0.2㎜。
3、地面修补：使用Yanfloor®2040无溶剂环氧底漆加
入石英砂及石英粉，修补地面上的坑洞、裂缝及原
环氧地坪破损处。
4、无溶剂环氧彩砂自流平镘涂：选用耐黄变型优异的
Yanfloor®SL208无溶剂环氧彩砂自流平地坪漆，把
A、B、C组份按照正确配比配制并搅拌均匀后，使
用锯齿镘刀刮涂施工，并使用针刺辊筒辅助流平。
材料用量约为3.0㎏/㎡，厚度约为2.8㎜。
5、水性聚氨酯面漆罩面：选用耐刻划、耐磨性及耐黄
变优异的Yanfloor®SL208水性聚氨酯罩面地坪漆，
使用辊筒滚涂施工3道。
本层面漆的耐磨性及耐刻
划性极佳。
材料用量约为0.3㎏/㎡，厚度约为0.15
㎜。
方案特点：
无溶剂体系，几乎无味，符合环保理念；
☐系统全部使用自流平面漆材料，综合性能优异；
☐使用耐磨性优异的水性聚氨酯面漆罩面，使得地坪的使用寿命更长；
☐机械强度好，耐磨性好，厚涂层结构，寿命持久；
☐表面平整光洁，色彩艳丽，装饰效果优异；
☐微观表面状态特殊，有极好的防滑性，保障生产作业安全；
☐固化稳定，流平性好，易于施工，施工周期短；
☐不吸尘，不起尘，极易保洁；
☐涂膜致密，隔水防潮，有效保护将来作业工人的身体健康；
☐无论功能性还是环保性，本系统均为满足烟草、食品厂房使用的最佳地坪方案。
彩砂配色方案举例：（更多色彩方案可通过不同颜色的环氧彩砂复配调整做出）
上海阳森精细化工有限公司技术部提供
2009年3月6日。
环氧自流平浮动彩砂原理
环氧自流平浮动彩砂原理
其原理主要基于以下几点：
1.环氧树脂具有较好的自流平性：环氧树脂在施工过程中具有良好的自流平性能，能够自动流平并填满地面的凹陷和不平整处，使地面表面更加平整。
2.浮动彩砂增加装饰性：在环氧树脂未完全固化之前，会将彩砂均匀撒布于地面，形成各种图案和颜色的装饰效果。
随着环氧树脂固化，彩砂与树脂结合，形成一个坚硬、平整、色彩丰富的地面装饰层。
3.环氧树脂固化后形成耐磨层：环氧树脂与固化剂反应后，形成一种硬质、致密的聚合物结构，具有很高的硬度和韧性，能够增加地板的耐磨性能，并提高地面的抗压能力。
4.防尘、易清洁：环氧树脂地板涂料具有防尘、易清洁的特性。
由于环氧树脂地板涂料表面光滑、无孔隙，不易吸附灰尘、油污等污物，维护起来相对容易。
5.耐化学药剂性能：环氧树脂地板涂料具有比较好的耐化学性能，可以抵抗酸、碱、盐等一些化学物质的侵蚀，保护地板不受腐蚀和损伤。
总结来说，环氧自流平浮动彩砂通过环氧树脂的自流平特性，将彩砂均匀撒布于地面，形成装饰效果，并在固化后形成耐磨层和耐化学药剂性能，提高地板的使用寿命。
此外，还具备防尘、易清洁的特性，减少了地板的维护成本。
环氧地坪工程施工价格多少
环氧地坪工程施工价格要根据自己的工程量进行计算，例如：普通1mm环氧薄涂地坪每平米价格大约在40-60元左右；
无溶剂2-3mm环氧自流平市场参考价在75-95元左右；
无溶剂2-3mm防静电环氧自流平市场参考价在100-150元左右；
无溶剂4-6mm环氧彩砂地坪市场参考价在240-300元左右。
整体来说，价格只是衡量施工团队或者公司的一个标准，而不是唯一的，毕竟好的质量才是人们所追求的。
俗话说的好“一分价钱一分货”，价格相对比较便宜的，基本上其质量也是不那么的过关。
因此用户在进行选择的时候需要看价格更需要看其质量，不要本末倒置了。
这时大家如需进行施工，可联系河南环达装饰材料有限公司的工作人员进行了解。
这是一家专业研发、生产和销售环氧全系列地坪材料，水泥密封固化剂和防水，防腐，防静电，及其他地坪材料的生产，销售，工程服务和技术咨询为一
体的综合性工业地坪企业。
公司自成立以来，承接了全国各地近千家地坪工程，凭强大的研究实力、精湛的专业技术、优良的施工品质和完善的售后服务，赢得了广大客户的信赖和赞誉。
BA-601环氧彩砂自流平面漆产品说明书

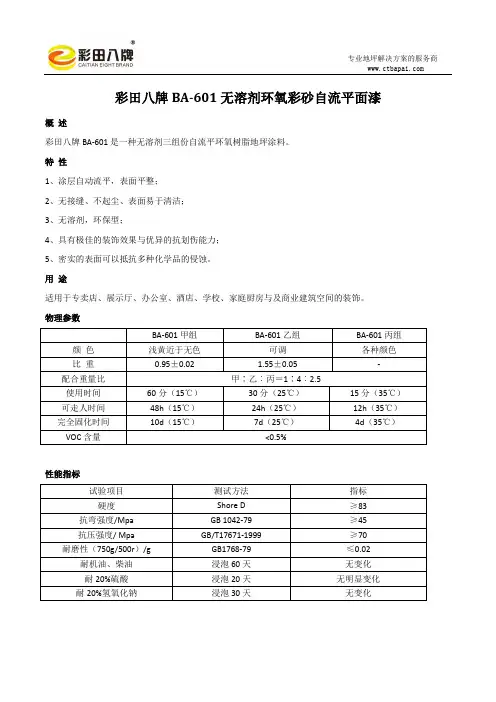

彩田八牌BA-601无溶剂环氧彩砂自流平面漆概述彩田八牌BA-601是一种无溶剂三组份自流平环氧树脂地坪涂料。
特性1、涂层自动流平，表面平整；2、无接缝、不起尘、表面易于清洁；3、无溶剂，环保型；4、具有极佳的装饰效果与优异的抗划伤能力；5、密实的表面可以抵抗多种化学品的侵蚀。
用途适用于专卖店、展示厅、办公室、酒店、学校、家庭厨房与及商业建筑空间的装饰。
物理参数性能指标施工说明混合：贮存过程中，乙组可能会有轻微沉淀，混合前先将乙组充分搅拌均匀；按比例将甲、乙组份倒入搅拌桶后搅拌均匀。
注意倒出混合料时不允许把桶壁和桶底粘附的混合料刮出，防止可能出现的混合不均匀情况，然后再加入丙组，充分搅拌均匀。
施工方法：1、底涂层：彩田BA-30#环氧底油，参考用量为0.15kg/㎡左右，具体应根据现场基面情况而定，以达到均匀成膜为准；2、中涂层：视基面的平整度和强度，用彩田BA-MB无溶剂中涂调配石英砂施工到所需厚度；如无厚度要求，则只需对不平整处找补平整；3、面涂层：用专用带齿镘刀直接把BA-601混合料刮涂在涂中涂层上，并用消泡辊筒来回滚动，使彩砂分布均匀。
参考用量：3 kg/㎡。
漆膜面层厚度：约2mm。
工具清洗：彩田八牌环氧稀释剂。
施工条件：建议在10℃以上使用本品。
为避免水汽凝结，要求施工基面干燥洁净,基面含水率小于4%，空气相对湿度小于85%。
在狭窄空间内施工和干燥期间，应保持良好的通风。
先涂油漆：先涂环氧底油和中涂。
加涂油漆：无。
注意事项1、施工时要求环境清洁，空气干爽、无尘；2、在施工和固化期间，空气相对湿度大于80%时，漆膜表面会有回粘、失光现象；若漆膜强度没问题，则不会影响地板的质量；3、空气的流通状况会影响干燥时间；4、底油涂覆在基面上应均匀成膜。
基面的状况将改变涂布量、干燥时间和重涂间隔。
贮存：密封贮存于阴凉通风处，防潮、防晒、防冻。
保质期：6个月。
安全小心使用本品。
吞服是有害或致命的，如果吞服应立即求医。
无溶剂环氧自流平配方设计

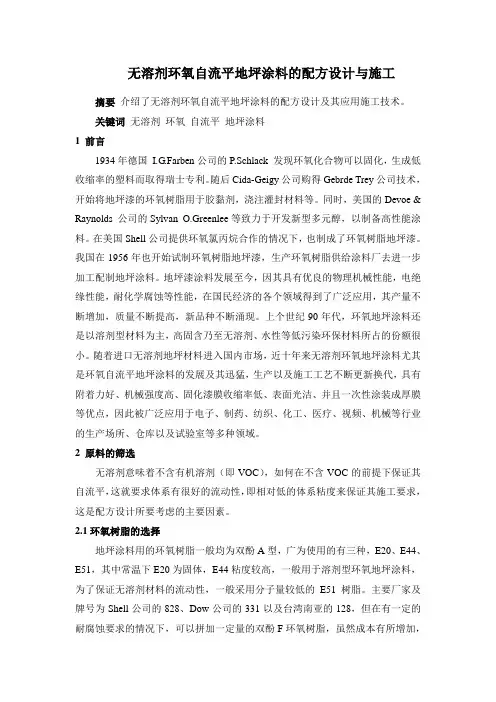

无溶剂环氧自流平地坪涂料的配方设计与施工摘要介绍了无溶剂环氧自流平地坪涂料的配方设计及其应用施工技术。
关键词无溶剂环氧自流平地坪涂料1 前言1934年德国I.G.Farben公司的P.Schlack 发现环氧化合物可以固化，生成低收缩率的塑料而取得瑞士专利。
随后Cida-Geigy公司购得Gebrde Trey公司技术，开始将地坪漆的环氧树脂用于胶黏剂，浇注灌封材料等。
同时，美国的Devoe & Raynolds 公司的Sylvan O.Greenlee等致力于开发新型多元醇，以制备高性能涂料。
在美国Shell公司提供环氧氯丙烷合作的情况下，也制成了环氧树脂地坪漆。
我国在1956年也开始试制环氧树脂地坪漆，生产环氧树脂供给涂料厂去进一步加工配制地坪涂料。
地坪漆涂料发展至今，因其具有优良的物理机械性能，电绝缘性能，耐化学腐蚀等性能，在国民经济的各个领域得到了广泛应用，其产量不断增加，质量不断提高，新品种不断涌现。
上个世纪90年代，环氧地坪涂料还是以溶剂型材料为主，高固含乃至无溶剂、水性等低污染环保材料所占的份额很小。
随着进口无溶剂地坪材料进入国内市场，近十年来无溶剂环氧地坪涂料尤其是环氧自流平地坪涂料的发展及其迅猛，生产以及施工工艺不断更新换代，具有附着力好、机械强度高、固化漆膜收缩率低、表面光洁、并且一次性涂装成厚膜等优点，因此被广泛应用于电子、制药、纺织、化工、医疗、视频、机械等行业的生产场所、仓库以及试验室等多种领域。
2 原料的筛选无溶剂意味着不含有机溶剂（即VOC），如何在不含VOC的前提下保证其自流平，这就要求体系有很好的流动性，即相对低的体系粘度来保证其施工要求，这是配方设计所要考虑的主要因素。
2.1环氧树脂的选择地坪涂料用的环氧树脂一般均为双酚A型，广为使用的有三种，E20、E44、E51，其中常温下E20为固体，E44粘度较高，一般用于溶剂型环氧地坪涂料，为了保证无溶剂材料的流动性，一般采用分子量较低的E51树脂。
环氧自流平施工工艺
环氧自流平施工工艺一、基层处理1、在基层处理之前，确保施工地面清洁干燥，无油污和其他杂质。
2、如果基层表面存在裂缝、坑洞等问题，需要进行相应的处理，以保证自流平地面的平整度和稳定性。
二、涂刷界面剂1、在处理好的基层表面涂刷界面剂，以增强基层与自流平涂料的粘结力。
2、界面剂的涂刷要均匀，避免漏刷或过厚。
三、搅拌涂料1、将环氧树脂和固化剂按照说明书要求的比例混合在一起。
2、加入适量的石英砂和石英粉，以调整涂料的稠度。
3、搅拌时要避免过度搅拌，以免涂料中的气泡过多。
四、涂装涂料1、将搅拌好的涂料均匀地涂刷在地面上，可以从一端开始，逐渐向前推进。
2、涂装时要掌握好涂料的厚度，一般控制在0.5-1mm之间。
3、在涂装过程中，要避免涂料堆积或漏涂。
五、消泡处理1、在涂装完成后，等待一段时间让涂料充分流平。
2、使用消泡滚筒在表面滚动，以去除涂料中的气泡。
3、如果消泡不彻底，可以在消泡滚筒上加一些水，以增强消泡效果。
六、养护处理1、在消泡处理完成后，等待一段时间让涂料充分固化。
2、使用养护剂进行养护处理，以增强地面的耐磨性和光泽度。
3、养护处理的时间一般控制在24-48小时之间。
水泥自流平施工工艺一、施工前的准备1、施工前应测量施工区域的温度和湿度，以确保自流平水泥的施工质量。
2、施工前应清洁地面，除去杂质，确保地面干燥、平整，以避免出现气泡、裂缝等问题。
3、施工前应准备好施工工具，如搅拌器、刮板、吸尘器等。
4、施工前应选择适当的水泥品种，考虑到地面因素及施工厚度等因素。
二、施工工艺1、搅拌水泥：将适量的水加入到水泥中，用搅拌器搅拌，搅拌时间不少于2分钟，以保证水泥充分混合。
2、铺设水泥：将搅拌好的水泥倒在地面上，用刮板将水泥刮平，使水泥在地面上分布均匀。
3等待凝固：让水泥在室温下自然凝固，一般需要等待6-8小时。
4、打磨地面：在水泥完全凝固后，用打磨机对地面进行打磨，使地面光滑平整。
5、收尾工作：将打磨后的地面清洁干净，可以在地面上涂上一层保护剂，以保护地面不受损坏。
无溶剂环氧自流平地坪涂料的配方设计要点
无溶剂环氧自流平地坪涂料的配方设计要点0引言随着现代工业技术和生产的发展，对于洁净的生产环境的要求越来越高，要求地坪耐腐蚀、洁净和耐磨，室内空气含尘量低，这不仅是改善劳动条件的需求，更是现代产品品质的保证。
目前应用比较广泛的一种环保型“环氧自流平涂料”具有耐水、耐化学品腐蚀、耐酸、耐碱、耐油污、抗压、耐磨、附着力好等性能，以及机械强度远高于混凝土底材，对地坪有足够的保护作用，而且施工固化后漆膜收缩率低，能一次涂装成厚膜，具有自流平性佳、外观漂亮、装饰性好等诸多特性。
由于不含溶剂，故不污染环境，也无燃烧、爆炸等危险，因此广泛用于现代工业地坪，满足多方面的需求。
1实验原材料1．1实验用原材料环氧树脂E51：工业品，环氧当量190，黏度12000—15000mPa·s(25℃)，江苏三木；气相二氧化硅R972：流变剂，Degussa；改性脲BYK一410：流变剂，毕克；嗍：涂料级石英粉，325目，国产；活性稀释剂AGE：工业品，环氧值为o．32一o．33，黏度(25℃)为2～5mPa·s，进口；活性稀释剂BGE：工业品，环氧值为0．51—0．55，黏度(25℃)为2mPa·s，江苏三木；活性稀释剂KB一62：工业品，环氧值为o．87一1．05，黏度(25℃)为3．1-4．3mPa·8，张家港卡邦新材料；分散剂BYK一142：毕克；消泡剂Airex900：赢创；流平剂BYK～310：毕克。
1．2引用的相关性能测试方法硬度按GB／T2411—1980塑料邵氏硬度试验方法测试；适用期按HG／T3829--2006(地坪涂料》中的试验方法6．4．4的规定进行测试；粘结强度按GB／T16777--1997建筑防水涂料试验方法中第6章的规定进行，拉伸速度为10ram／rain；抗压强度按HG／T 3829--2006(地坪涂料》中的试验方法6．4．17的规定进行测试。
1．3无溶剂环氧地坪涂料配方设计的总体原则无溶剂环氧地坪涂料的配方设计关键要达到的性能要求是：(1)稳定的贮存性；(2)良好的施工性能；(3)优秀的涂膜外观效果(镜面效果)；(4)漆膜耐用性。
环氧自流平施工工艺
一、环氧树脂的概念环氧树脂是指高分子链结构中含有两个或两个以上环氧基团的高分子化合物的总称,属于热固性树脂,代表性树脂是双酚A型环氧氯丙烷树脂: 环氧自流平地坪漆为无溶剂、自流平、粒子致密的厚浆型地坪漆。
二、环氧自流平施工方法1、工艺流程:环氧自流平地面:打磨清理→红外线平整度确认→凸处打磨,低处环氧砂浆填补→环氧底漆→中涂批补→中涂馒涂→面漆批补→馒面漆2、施工工艺2.1环氧自流平地面施工2.1.1.基层表面处理1)首先清除新混凝土表面的浮浆、尘土、垃圾。
2)对清除垃圾后的混凝土基层,利用无尘打磨的方法,以清除浮浆和形成毛糙的表面。
如果局部区域有油脂污染,使用清洁剂清洗。
3)伸缩缝的处理:(a)明缝处理-清理缝内垃圾-填充硅胶条-用弹性胶填补切割缝-清理缝周边(b)伸缩缝填补-清理缝内垃圾-用环氧砂浆填补-沿缝贴一层纤维布4)裂缝的处理(a)细小的龟裂-方法:使用环氧底漆和中涂进行封闭。
(b)不规则沉降造成的地面裂缝及空鼓-方法:用切割机在裂缝处切割出V型槽,并清除杂物,然后灌入砂浆,切割宽度为切割深度的2倍。
5)地漏周边的处理将地漏遮盖,用角磨机打磨地漏周边混凝土地面,然后用胶带将地漏边的金属部位密封,进行正常施工,待环氧地面固化后,撕去胶带,并将边缘处理光滑,以确保地漏正常排水及闭合。
使地漏与地面的衔接成平整、光滑,成为一体。
6)踢脚为使基层更整洁、完美、利于底漆施工,用角磨机等工具处理边角细致的地方,再用真空吸尘器将地面清理干净。
用专用腻子找平,踢脚高度为120mm,环氧涂刷厚度为2mm。
2.1.2.环氧底漆施工按比例(1:1)将主剂、固化剂混合,充分搅拌均匀,在可使用时间内滚涂(30分钟之内),滚涂时要做到薄而匀,涂布后有光泽,无光泽之处(粗糙之水泥地面)在适当时候进行补涂。
12小时之后可进行下道工序。
2.1.3.中间层施工1)环氧中涂批补施工先将中涂漆主剂充分搅拌均匀,然后按比例(3:1)将主剂、固化剂混合,充分搅拌均匀。
环氧彩砂自流平施工总结
环氧彩砂自流平施工方法环氧彩砂自流平地面施工方法分为以下七步，具体施工如下：1、水泥素地面处理；2、环氧底漆（两道）；3、定制圆弧角模型；4、环氧彩砂中涂层（两道）；5、树脂灌浆；6、环氧彩砂自流平面涂层；7、水性哑光聚氨酯罩光；下面我从施工方法这几步来叙述一下环氧彩砂自流平的施工过程：施工时应配齐的工具有：打料器、送料车、配料桶、电子称、计量桶、铲刀、镘刀、消泡器、钉鞋等（以上工具都应有留有备用，工具使用过程中出现故障）。
1、水泥素地面处理：1.对整体地面进行空鼓检查，局部清除破损和空鼓区域；2.用环氧树脂灌注和补平破损和空鼓区域；3.对整个地面进行研磨，使地面平整度达到规范要求，做到基面平整、无油污及影响地坪施工的介质（如图1、图2）；图1 图22、环氧底漆（两道）:在进行水泥素地面打磨处理后，将预先配置好的环氧底涂均匀地涂刷于基面，致基面坚硬、无松动,将所有的缝隙、孔洞封闭掉（如图3、图4）；3、定制圆弧角模型：在彩钢板及R 条安装结束后，将圆弧角按模型尺寸要求制作；①、根据模型粘贴胶带，做到圆弧角形式大小统一，弧度与墙板线条一致（见图5）：图3 图4图5②、对圆弧角区域进行毛处理，用专用粘结剂调制胶水涂刷两遍（见图6）, 然后在粘结剂未干时抛沙处理（见图7），使圆弧角基面达到粗糙处理的效 果，达到更好的拉结作用，防止圆弧角贴墙板侧由于刮得比较薄而容易脱 落。
③、用专用模型（见图8）制作圆弧角，模型为进口钢材制作，摩擦的过程 中不容易发热，不会导致彩砂踢脚线变黑，国内钢材含碳量超标，不适合 制作圆弧角（见图9、图10）。
图6 图7图8 图9 图104、环氧彩砂中涂层（两道）:用环氧自流平配砂，按照一定比例充分搅拌，对有缝隙、孔洞低洼等区域进行填补，铺压环氧中涂层两道（见图11、图12），另外，我们在制作的过程中，发现有部分孔洞在底涂的时候遗漏未做封闭，在中途的时候可以得到及时的修补处理，不会影响到面层的效果，这就是为什么要做两遍中涂的原因；5、树脂灌浆:待环氧彩砂中涂层施工结束后，将树脂浆分多次批刮，至彩砂缝隙、孔洞低 洼等区域饱和填补，踢脚灌浆关系到最终效果，这一步必须牢牢把握，每一次灌 浆都要仔细认真，尽量做到灌浆效果一致，美观度强（见图13、图14）;图13 图146、环氧彩砂自流平面涂层:用环氧自流平配彩砂，按照一定比例充分搅拌，均匀的镘涂环氧彩砂自流平 面涂层，工人通过穿钉鞋，用滚筒滚涂，使彩砂均匀分布，不堆积，做到效果美 观且，而且这一道工序是环氧彩砂施工里最重要的工序（见图15、图16）；图11 图12图15 图167、水性哑光聚氨酯罩光：待环氧彩砂自流平完全干燥后，将水性哑光聚胺酯均匀地滚涂于面涂表面（见图17）；图17地面保养：地面施工结束后，应现场封闭保养，一般2天后可走人，两天后满铺PVC地板，防止后续设备搬运及不当操作划伤地面（见图18、图19），7 天后可行驶重物。
无溶剂型环氧自流平地坪漆配方
无溶剂型环氧自流平地坪漆配方1. 引言：地坪漆的好处大家都知道，地坪漆这玩意儿，在我们生活中真的是无处不在。
想象一下，办公室的地面、车库的地板、甚至家里的地砖，都是靠这些小小的涂料支撑着的。
特别是无溶剂型环氧自流平地坪漆，它就像是地坪界的“超级英雄”，默默地保护着我们的地面。
它不仅环保，不释放有害气体，还能给地面带来无与伦比的光泽和坚固程度。
简直是现代建筑中的一颗璀璨明珠！1.1 什么是无溶剂型环氧自流平地坪漆？哎呀，先别急着跑去查字典，这个名字听起来有点拗口，不过简单来说，就是一种在涂料中不需要使用溶剂的环氧地坪漆。
它的好处就是，涂刷后不会产生刺鼻的气味，也不会对空气造成污染。
就像你用水粉画画，水粉干了味道就没了。
这种漆料不仅环保，还可以在地面形成一个平滑的、耐磨的层次，给人一种光滑如镜的感觉。
是不是挺神奇的？1.2 如何配制这种地坪漆？配制无溶剂型环氧自流平地坪漆的过程，就像做菜一样，需要一点技巧。
首先，我们得准备好环氧树脂和固化剂，这两样东西是关键材料。
环氧树脂就像是面粉，固化剂就像是发酵粉，它们混合在一起，就能生成一种超强的地坪漆。
然后，我们还需要添加一些填料，这样能增强漆膜的厚度和坚韧性，就像给蛋糕加点坚果一样，增加口感。
最后，加点色浆或颜料，让它变得好看，就像在画画时选择颜色一样。
2. 实际操作：配方和步骤2.1 材料准备在配制之前，我们得先准备好所有的材料。
无溶剂型环氧自流平地坪漆主要成分有环氧树脂、固化剂、填料和颜料。
环氧树脂是基础，固化剂负责将树脂固化成型，填料则是增加厚度和耐磨性，颜料则是让地坪更漂亮。
搞定这些，就可以开始动手了。
2.2 混合步骤把环氧树脂和固化剂按照一定的比例混合在一起。
通常这个比例会在产品说明书上写得很清楚。
混合时要确保均匀，不能有死角。
接下来，把填料慢慢加入混合液中，搅拌至完全均匀。
最后，加入颜料，这一步就像给地坪穿上一层彩衣，使它看起来更加生动、富有个性。
地坪分类和区别
地坪分类和区别
地坪是底层房间与土层相接触的部分，它承受底层房间的荷载，要求具有一定的强度和刚度，并具有防潮、防水、保暖、耐磨的性能。
地坪的种类和区别如下：
1. 溶剂型环氧树脂地坪：适用于医院、学校、办公楼、实验室、纺织厂、制药厂、仓库、停车场等地面。
2. 无溶剂型环氧树脂地坪：适用于化工、制药、食品加工、实验楼、烟厂、物流中心等对卫生水平要求高的地坪。
与溶剂型环氧树脂地坪相比，这种地坪更加绿色环保。
3. 环氧树脂砂浆地坪：适用于电子、电器、五金机械厂、烟厂、制药厂、食品加车间、超市、实验楼等地面，要求耐磨性强、耐一定冲击性的场所。
4. 多彩水晶环氧地坪：适用于公园、广场、运动场、学校、人行道、游泳池、家居、办公场所、商场、站台、大堂等室内外地面。
5. 环氧彩砂地坪：用于商场、医院、展厅、生产车间、办公室、地铁等地面。
6. 环氧自流平地坪：适用于要求耐磨性强、耐一定冲击性的制造车间地面，特别是要跑叉车、汽车、重手推车的走道。
7. 金钢砂硬化地坪：适用于需耐磨冲击且减少灰尘的混凝土地面，例如电子厂、修理厂、五金厂、停车场、仓库、码头、货仓式商场等。
8. 环氧防静电地坪：适用于电子、电路板、微电子、通讯、计算机、精密仪器、纺织、印刷、粉体、化学有机溶剂、瓦斯等一切需要抗静电的工厂、办公室的墙面、地面涂装。
此外，还有水性环氧地坪和聚氨脂地坪。
聚氨酯地坪主要用于室外环境，如操场、球场、体育馆、公园等地面。
