砼基础与垫层
基础砼
技术负责人
交底人
接受人
年月日

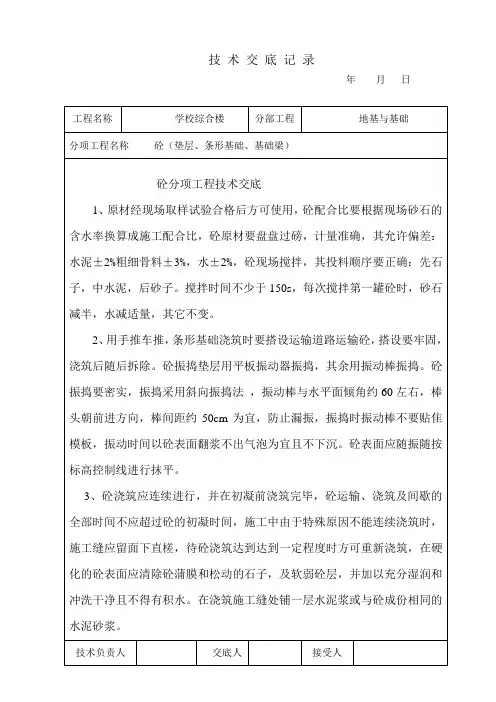

技术交底记录
工程名称
学校பைடு நூலகம்合楼
分部工程
地基与基础
分项工程名称砼（垫层、条形基础、基础梁）
砼分项工程技术交底
1、原材经现场取样试验合格后方可使用，砼配合比要根据现场砂石的含水率换算成施工配合比，砼原材要盘盘过磅，计量准确，其允许偏差：水泥±2%粗细骨料±3%，水±2%，砼现场搅拌，其投料顺序要正确：先石子，中水泥，后砂子。搅拌时间不少于150s，每次搅拌第一罐砼时，砂石减半，水减适量，其它不变。
2、用手推车推，条形基础浇筑时要搭设运输道路运输砼，搭设要牢固，浇筑后随后拆除。砼振捣垫层用平板振动器振捣，其余用振动棒振捣。砼振捣要密实，振捣采用斜向振捣法，振动棒与水平面倾角约60左右，棒头朝前进方向，棒间距约50cm为宜，防止漏振，振捣时振动棒不要贴隹模板，振动时间以砼表面翻浆不出气泡为宜且不下沉。砼表面应随振随按标高控制线进行抹平。
基础垫层混凝土浇筑技术交底
交底内容：（一）材料规定1、混凝土：按设计规定C20。
（二）重要机具汽车泵、振捣器、铁滚筒、铁锹、刮杠、木抹子、铁抹子、抹光机、三级电箱、线缆、10米卷尺、LED照灯。
作业条件1、基础轴线尺寸、基底标高和地基压实度通过检查，办完隐检手续。
2、检查模板并清理模板内残留杂物，办完预检手续。
3、砼上口旳标志已完毕，在基础范围每隔2.5m设一种水平桩。
4、汽车泵、振捣器等机械设备应经检查、维修，保证浇筑过程顺利进行。
5、检查电源、线路，并做好照明准备工作。
6、配齐所有管理人员和施工人员，并对所有人员进行技术交底、安全交底。
7、人员行走旳马道须支设牢固，并经安所有门验收。
浇筑前清整现场道路，保证混凝土运送畅通。
8、现场提前半天洒水湿润。
（四）操作工艺1、混凝土采用罐车运送，塌落度符合混凝土申请单，现场砼旳塌落度控制在±20mm，运送到现场时不产生明显离析现象，不得有水泥砂浆流失。
2、混凝土基本掏平后，使用振捣器振捣，通过观测（砼表面泛出浆、不再明显下沉、不再出现气泡）来确定振捣时间；振捣后，采用铁滚筒拖1—2遍。
3、浇筑砼旳过程中应派专人看护模板，发现模板有变形、位移时立即停止浇筑，并在已浇筑旳混凝土终凝前修整完好，再继续浇筑。
振捣时须保证砼填满、填实。
4、砼振捣密实后，根据水平桩，用3m刮杠四面刮平，用抹子搓平并压光。
在收面完毕后2—3小时，采用抹光机提浆收面。
5、混凝土终凝后来进行浇水养护7天。
质量原则1、基本项目：砼应振捣密实，不得有蜂窝、孔洞、麻面、缝隙、夹渣层等缺陷。
2、容许偏差表：（mm）（六）成品保护1、侧面模板应在砼强度能保证其表面及棱角不因拆模板而受损伤时方可拆模，一般为一天左右。
2、已浇筑砼要加以保护，必须在砼到达1.2Mpa后来，方准在上面施工及来往行人，在砼表面不得出现脚印。
砼基础底下的砼垫层和碎石垫层到底起什么作用
砼基础底下的砼垫层和碎石垫层到底起什么作用?
工程中砼基础底下经常设有砼垫层和碎石垫层，到底它们起什么作用？在施工中有些施工单位将垫层厚度减少，或干脆不做，知道肯定不行，但不知道为什么不行。
请专家指教。
砼垫层的主要作用:
1 主要是起平整放线和施工过程中对地基土的保护作用
2 给施工创造一个较好的工作面,便于钢筋的绑扎和定位
3 主要是隔离土层和基础承台，起底模的作用。
4 起平衡整体承载作用。
5 起稳定层作用
6 减少地下水对钢筋混凝土的侵蚀作用
碎石垫层的作用
可以处理软弱地基，它可以起到扩散应力的作用，同时可以起到排水的作用，可以加速下部土层的固结和沉降。
看看大家还有什么见解~~
很少有不做的！如果不做的话！你的基坑平整的要够好！而且你的底板钢筋的保护层为70MM！
问题：钢筋混凝土基础通常要在基础底下做混凝土垫层，其厚度为（）mm。
...
回答：垫层厚度为100mm ...
素混凝土基础用不用打垫层，如打垫层回添沙子可不可以，主要是素混凝土基础起不起到承重作用
基础都要做垫层，基础不能直接作用在土上
基础处理回填砂子是可行的
但是应该是中砂，要夯实
追问：
图纸设计没有垫层，问设计院安图施工，我们想打垫层，就回添中沙，没
有夯实，我想它是起模板作用和保护层作用，应该没必要夯实吧
回答：
这样啊，既然设计院说了没必要的话，那就没必要做咯。
你回填的中砂厚度也不是多大，不夯实也可以。
但是下次我建议你们还是先询问设计再进行施工，有很多东西设计的意图并不是按常规来的。
基础垫层施工方法
基础垫层施工方法1、基础底面（独立基础、筏板基础、基础梁）均设置C15商品混凝土垫层，厚度100mm，每边伸出基础边100mm。
垫层的施工按开挖一块、清理修整一块、浇筑一块的方式进行。
2、当采用独立基础时，若存在局部基底未到持力层时，当持力层距基底小于1.0米时，基底下超挖部分用C15素混凝土换填。
3、超过1米时降低基础至持力层，若柱子无梁连接时在底板柱（墙）范围内按底板图ZM1增加柱帽做法。
除注明外柱帽ZM1尺寸同下部基础。
除注明外柱帽与柱中心重合，板面有高差处时，柱帽面平较低处板面。
4、在垫层浇筑边线用50*70的方木作为混凝土垫层的外侧模板，周边贯通，方木的上皮必须用水准仪抄平。
垫层采用100厚C15混凝土，垫层浇筑前应将需浇筑垫层的范围进行支模，模板采用C16@800短钢筋进行固定，示意图如下：5、垫层的标高、平整度控制是垫层施工的关键控制环节。
在垫层浇筑前要对土方进行修整，应用小标识牌对基坑、基槽开挖标高进行标识。
垫层浇筑时，先用短钢筋头钉在基坑中做为标高控制点，短钢筋头按每1.5米布置一个，用水准尺对其进行标高测定，并进行土方局部修整。
在垫层混凝土浇筑过程中，将以这些短钢筋头顶面做为垫层标高控制点控制垫层厚度。
在垫层混凝土具体施工时，队伍测量员应对垫层标高全程进行跟踪、复核。
6、混凝土浇筑采用泵送砼，由远而近，并不得在同一处连续布料，应在2米范围内水平移动布料，且垂直浇筑，确保顺利布料。
垫层混凝土浇筑时，经木刮尺初抹刮平后，然后人工拉对角线按+50cm 线反出楼面标高再次找平，待砼收浆后，用木抹子搓压平整，在混凝土初凝前上人只出现2mm左右脚印时，应用压光机进行全面磨光。
压光完成后，进行最后一遍抹压，抹纹应一致，最后进行细毛扫帚拉毛。
7、搓压时，应沿同一方向来回搓压平整，后一次搓压须与前一次搓压互相垂直，以保证地面平整，不开裂。
保证垫层混凝土的密实性和平整度。
当日清出的基底应当日浇筑垫层，不得隔日浇筑，未浇筑垫层的基底暴露面积不大于100m2。
基础垫层技术交底
7、安全要求：不是电工不得接线。在基坑边清土时注意边坡安全。工完场清，做好文明施工。
技术负责人
交底人
接受人
××市工程质量监督站监制
3、砼浇筑：采用平板震动器振捣，震动棒加以配合。使用平板震动器哪振点约振10~15秒，至石子不下沉，表面泛出适量浮浆为止，不可过振和漏振，以保证砼密实度。
4、砼面的处理：砼浇注完毕后，应根据控制标高用刮尺刮平，在砼初凝前用木搓抹平，在砼终凝前二次找平，并用铁抹子压光。
5、砼养护：垫层砼终凝后要及时浇水养护，其上不得堆放重物，注意成品保护。
技术交底记录
年月日
工程名称
分部工程
分项工程名称
基础混凝土垫层
交底内容
1、混凝土垫层浇注前应熟悉图纸、图纸变更通知单、技术规范、技术核定单，复查基坑垫层四周边线及承台的轴线位置、几何尺寸、底标高是否符合设计及施工规范要求，合格后方可施工。
2、砼浇注前严禁对基坑土浇水湿润，根据控制点的标高，找出砼垫层面标高，钉

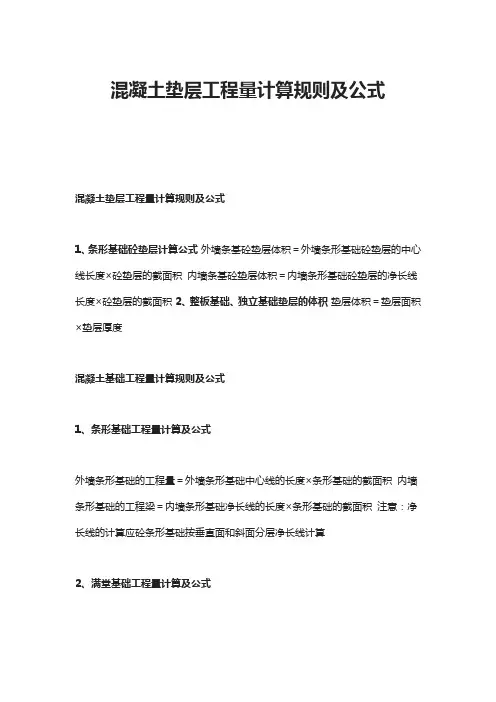

混凝土垫层工程量计算规则及公式
混凝土垫层工程量计算规则及公式混凝土垫层工程量计算规则及公式1、条形基础砼垫层计算公式外墙条基砼垫层体积＝外墙条形基础砼垫层的中心线长度×砼垫层的截面积内墙条基砼垫层体积＝内墙条形基础砼垫层的净长线长度×砼垫层的截面积2、整板基础、独立基础垫层的体积垫层体积＝垫层面积×垫层厚度混凝土基础工程量计算规则及公式1、条形基础工程量计算及公式外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积注意：净长线的计算应砼条形基础按垂直面和斜面分层净长线计算2、满堂基础工程量计算及公式满堂基础工程量=满堂基础底面积×满堂基础底板垂直部分厚度＋上部棱台体积3、独立基础（砼独立基础与柱在基础上表面分界）(1)矩形基础：V=长×宽×高(2)阶梯形基础：V=∑各阶(长×宽×高) (3)截头方锥形基础：V=V1+V2=1/6 h1 ×［A×B+（A+a）（B+b）+a×b］+A×B×h2其中V1——基础上部棱台体积，V2——基础下部长方体体积，h1——棱台高度，A、B——棱台底边长宽，ab——棱台顶边长宽，h2——基础下部长方体高度混凝土柱工程量计算规则及公式⑴、构造柱工程量计算①构造柱体积＝构造柱体积+马牙差体积=H×（A×B+0.03×b×n）式中：H——构造柱高度A、B——构造柱截面长宽b——构造柱与砖墙咬差1/2宽度n ——马牙差边数⑶、框架柱①现浇混凝土柱按设计图示尺寸以体积计算。
不扣除构件内钢筋、预埋铁件所占体积。
框架柱体积＝框架柱截面积*框架柱柱高其中柱高：a 有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板下表面之间的高度计算。
b 无梁板的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。
基础垫层砼
泵车、平板振捣器、手推车、铁锹、杠尺、木抹子、铁抹子、施工线、盒尺等。
2.3作业条件：
2.3.1商品混凝土应有出厂合格证，商品混凝土所用材料应符合施工规范和图纸要求，新下达的混凝土配合比应进行开盘鉴定，并符合要求。
2.3.2砼垫层施工前对基槽隐检验收完毕。
2.3.3作业现场已经抄测标高控制线。
3、施工工艺
3.1工艺流程：检查商品混凝土→基槽内清理→砼泵送→混凝土浇筑、振捣、抹面→养护
3.2操作工艺：
3.2.1基槽内清理：浇筑前将基础模板内的泥土等杂物清除干净，并适理浇水使模板湿润。
3.2.2砼泵送：泵送砼时必须保证砼泵连续工作，如果发生故障，停歇时间超过45min或砼出
现离析现象，应立即用压力水或其他方法冲洗管内残留的砼。泵管距作业面500㎜，混凝土应连续浇筑。如必须间歇，其间歇时间应尽量缩短，并应在前层混凝土凝结之前，将次层混凝土浇筑完毕，超过2h间歇应按施工缝处理。
技术交底记录
(C2-3)
编号
工程名称
部位名称
地基与基础工程
单元（工序）名称
基础混凝土垫层
施工单位
交底日期
年月日
交底内容：
1、工艺概述
垫层厚度均为100㎜，砼为预拌C15；基坑垫层上标高-5.6米，局部集水坑-6.1米、6.6米、8.1米，混凝土浇注采用汽车泵泵送。
2、施工准备
2.1主要材料：预拌砼C15，坍落度为140-160㎜，塑料薄膜。
3.2.3混凝土浇筑：混凝土送到现场后，由西向东，在布料过程中，随时检查布灰厚度，不得太厚或太薄，应比实际尺寸高出10～20mm，再用铁锹摊平整，然后再用平板振捣器均匀振捣密实，最后由人工按钢筋棍上的标高找平整用刮杠刮平、木搓子搓平整（找平整后及时把钢筋棍拔掉）用铁抹子抹平。等到水汽落下后再压一遍。
砼垫层的资料如何做
砼垫层的资料如何做
垫层是钢筋混凝土基础与地基土的中间层，作用是使其表面平整便于在上面绑扎钢筋，也起到保护基础的作用，都是素混凝土的，无需加钢筋。
垫层到起找平、隔离和过渡作用。
在施工时也是使用一些低强度的混凝土，如上图垫层的混凝土强度为C10，其厚度为100mm.
下面为施工的图片。
那砼垫层的资料如何做
一、砼垫层的所属子分部
首先砼垫层属于地基与基础工程的地下结构的子分部，材料上属于混凝土的分项工程。
二、混凝土分项工程资料
施工的流程：土方开挖-平整场地-模板安装-浇注混凝土-拆模
砼垫层所用表格：
1、模板安装
____工程报验申请表
现浇结构模板安装工程检验批质量验收记录表
2、混凝土浇注
____工程报验申请表
混凝土施工工程检验批质量验收记录表
混凝土坍落度检测记录表
实体混凝土养护情况记录表
3、模板拆除
____工程报验申请表
模板拆除工程检验批质量验收记录表
4、混凝土外观
____工程报验申请表
现浇混凝土结构观感质量及尺寸偏差检验批验收记录表
混凝土隐蔽工程质量验收记录
三、其他
如大家在工地现场工作时，可以发现场垫层模板安装只是简单的用些方木直接固定而成，还有就是垫层所用的混凝土的强度比较低，所以就有人有不同的做法。
如模板的安装拆除资料没有去做，此处砼的抗压试块不留。
或者是砼垫层这块的资料直接忽略掉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
返回
第四-1章 基础与垫层
2、独立基础： (1)：图1所示： 垫层： a: 砼：V＝(a+2 * c)* (b+2*c)*厚度 定额：4-1、4-73 b: 块石： V＝ (a+2 * c)* (b+2*c)*厚度 定额：3-7 c: 模板：S＝ 垫层厚度*垫层周长 定额：4-135 砼： a: 砼：V＝a*b*h 定额：4-3、4-75 b: 模板：S=(a+b)*2*h –与基础梁平行交接的面积 定额：4-140~141
第四-1章 基础与垫层
c: V搭 的计算:基础Ｔ形搭接体积按图示尺寸计算，并入带形基础混凝 土工程量内。
第四-1章 基础与垫层
关于Ｔ形搭接体积，无梁带基每只搭接体积由V2组成，有梁带基每只搭接体 积由V1、V2两部分组成。 V1－ 长方体，V2－两只三棱锥加上半只长方体。
V1＝ L·b·H
第四-1章 基础与垫层
3、底板砖胎模防水：根据设计要求套用相应定额。 4、垫层、土方（下翻）：与独立承台、基础梁的算法类似。 （一）内承台
V2＝ L·b·h1/2＋2·L·（B－b）/2·h1/2·1/3 ＝L·h1（2b+B）/6 ∴ 无梁式：D＝L·h1（2b＋B）/6
有梁式：D＝L·[h1·（2b＋B）/6＋b·H]
式中： D为1个Ｔ形塔接体积，L为搭接长度， B为带基底宽，b为带基顶宽， H为有梁带基梁高，h1为带基锥高。
注：独立柱基间带形基础塔接体积不适用于上述Ｔ形塔接体积公式，应另按 图示尺寸计算。
第四-1章 基础与垫层
(2)：图2所示： 垫层： a: 砼：V＝(A+2 * c)* (B+2*c)*厚度 定额：4-1、4-73 b: 块石： V＝ (A+2 * c)* (B+2*c)*厚度 定额：3-7 c: 模板：S＝ 垫层厚度*垫层周长 定额：4-135 砼： a: 砼：V＝A*B*h1+h2/6*(AB+ab+(A+a)*(B+b) 定额：4-3、4-75 b: 模板：S=(a+b)*2*h2+(A+B)*2*h1 –与基础梁平行交接的面积 定额：4-140~141
（1）、块石基础与垫层的划分：砌筑者为基础，铺排者为垫层。
（2）、砼基础与垫的划分：15cm以内的为垫层，15cm以上的为基础。 2、基础与上部结构的划分： (1)、基础与墙身使用同一种材料时，以设计室内地面为界（有地下室 者，以地下室室内设计地面为界），以下为基础，以上为墙（身）；
第四-1章
基础与垫层
第四-1章 基础与垫层
4、满堂基础 Ⅰ：上翻梁： 垫层： a: 砼：V＝设计图示尺寸*厚度 定额：4-1、4-73 b: 块石： V＝设计图示尺寸*厚度 定额：3-7 c: 模板：S＝ 垫层厚度*垫层周长 定额：4-135 砼： a: 砼：V＝VL+VB 定额：4-4、4-76 VL:上翻梁的体积，根据施工按实计算； VB: 底板的体积，根据施工按实计算。 b: 模板：S=h*L净*2+B*底板周长 定额：4-144~148 h:上翻梁出板面的高度；B：底板的厚度。 注意：V砼计算应根据施工图按实计算，工程量应包括上凸翻梁与柱墩的 体积。
第四-1章
基础பைடு நூலகம்垫层
返回
4、箱形基础的底板（包括边缘加厚部分）套用无梁式满堂基础定额，
其余套用柱、梁、板、墙相应定额。
5、设备基础仅考虑块体形式，其他形式设备基础分别按基础、柱、梁、 板、墙等有关规定计算，套用相应定额。
6、地下构件采用砖模时，按砌筑工程定额规定执行。
三、定额解释： 1、垫层与基础的界线：（若设计图纸中划分不明确）
第四-1章 基础与垫层
Ⅱ：下翻构件：下翻构件主要有：承台、基础梁。 需要计算的内容有：模板、砼、底板砖胎模防水、垫层、土方等。 1、模板：计量单位：m3 按砖胎模计算，不能按复合模板计算。砖胎模套用相应的砖基础 定额；砖胎模内侧抹灰，根据设计要求套用第11分部相应定额。 2、砼：计量单位：m3 定额：4-4（自拌）、4-76（商品） 工程量：V＝VCT+VDL+VB+V其它 VCT：承台体积 VDL：地梁体积 VB：底板体积 V其它：集水井、排水沟等体积
第四-1章 基础与垫层
1、带形基础： (1)、垫层： a: 砼：V＝L基底净长线×截面积 定额：4-1、4-73 b: 块石： V＝L基底净长线×截面积 定额：3-7 c: 模板：S＝ L基底净长线×垫层厚度×2 定额：4-135 (2)、砼： a: 砼：V＝S断面积× L基底净长线+V搭 定额：4-3、4-75 b: 模板：S=b × L基底净长线×2+d ×2 ×L净长线 定额：4-136~139 (a、b、d具体详见下图) (3)有关说明： a: L净长线:详见图示。 b:设计为带形基础的单位工程，如仅楼（电）梯间、厨厕间等少量部 位采用满堂基础时，其工程量并入带形基础计算。
第四-1章 基础与垫层
3、基础梁： 垫层： a: 砼：V＝L基底净长线×截面积 定额：4-1、4-73 b: 块石： V＝L基底净长线×截面积 定额：3-7 c: 模板：S＝ L基底净长线×垫层厚度×2 定额：4-135 砼： a: 砼：V＝S断面积* L基底净长线+V 搭 定额：4-10、4-82 b: 模板：S=梁高* L基底净长线 定额：4-161~162 说明： 1、计算基础梁要特别注意地方是：根据施工图确定基础梁的顶标高与承台 的顶标高的相互位置关系： （1）对于承台的图1：如果承台的顶标高≥基础梁的顶标高，则V 搭＝0；如 果承台的顶标高＜基础梁的顶标高，则V 搭要根据施工图，按实计算；
第四-1章 基础与垫层
2、砖基防潮防水： 砖基防潮层：7-40 工程量：S＝墙厚*墙长 墙身防潮层：7-39 工程量：S＝ V/墙厚*2 3、注意点： (1)、砖基础的计算图纸要根据建筑施工图中的一层平面图计算， 外墙均有，内墙要根据平面图所示计算，小于1/2砖不计。 (2)、底层若是架空层，则要根据架空层的布置计算。（画图讲解） (3)、地下室下翻构件的砖胎模套用砖基础定额。 （二）、垫层与砼基础 砼基础共有分三个内容：模板（有组合模板及复合模板，目前温州 用的是复合模板）、砼、钢筋（钢筋计算，不在本次范围）。
返回
(3)、基础与墙身使用不同材料时，位于设计室内地面高度≤±300mm 时，以不同材料为分界线，高度>±300mm时，以设计室内地面为分界线。 a:若h≤ ±300mm，以材质分界线为界； b:若h＞ ±300mm，以±0.00为界； 注意点： 1、垫层与基础：砌筑砂浆、砼强度等级设计与定额不同时，应换算。 2、垫层与基础工程量计算时，不扣除嵌入桩承台的桩头体积，如图。
第四-1章 基础与垫层
返回
三、工程量计算： （一）、砖基础： 1、砖基础体积计算公式：V＝(H+H折加)*墙厚*L-V扣+V搭 其中： H:基础高度，一般而言：H＝(0.00-地梁或带形基础的顶标高) H折加:二边大放脚折加， H折加＝(二边大放脚面积)/墙厚 墙厚：详见定额上册P80，砖墙厚度表 L:外墙中心线，内墙按内墙净长线计算，附墙垛凸出部份的折加同土 方工程中的计算。 V扣:平行嵌入砌筑基础的体积，如：KZ、GZ、QL等 V搭:柱网结构时，搭接体积按实计算。如下图所示：
第四-1章
基础与垫层
返回
5、基础现拌混凝土定额分为垫层、毛石混凝土基础、混凝土及钢筋混
凝土基础、地下室底板及满堂基础、混凝土及钢筋混凝土挡土墙.地下室墙
（直、弧形）、毛石混凝土挡土墙等项目。（P129） 6、基础商品混凝土（泵送）定额子目的划分，同基础现拌混凝土定额
完全一样。（P146）
二、定额说明： 1、现浇混凝土基础与上部结构的划分以混凝土基础上表面为界；基础 与垫层的划分，一般以设计确定为准，如设计不明确时，以厚度划分：厚度 15cm以内的为垫层，厚度15cm以上的为基础。 2、有梁式基础模板定额仅适用于基础表面有梁上凸时，仅带有下凸或 暗梁的基础套用无梁式基础定额。 3、满堂基础及地下室底板已包括集水井模板杯壳，不再另行计算；设 计为带形基础的单位工程，如仅楼（电）梯间、厨厕间等少量部位采用满堂 基础时，其工程量并入带形基础计算。
第四-1章 基础与垫层
（2）对于承台的图2：如果承台h1位置的顶标高≥基础梁的顶标高， 则V 搭＝0；如果承台h1位置的顶标高＜基础梁的顶标高，则V 搭要根 据施工图，按实计算。 2、基础梁与承台若存在搭接的情况下，其模板应另行按设计图示尺 寸增加。 3、计算承台模板的时候，与基础梁平行交接的面积的扣减不要在算 承台的时候计算，应该在计算基础梁的时候计算。
