烟台大学机械制造工艺学期末考试复习题及参考答案
机械制造工艺学复习题含参考答案
机械制造工艺学复习题含参考答案公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]机械制造工艺学一、填空题：1.对那些精度要求很高的零件，其加工阶段可以划分为：粗加工阶段，半精加工阶段， ， 。
2.根据工序的定义，只要 、 、工作对象（工件）之一发生变化或对工件加工不是连续完成，则应成为另一个工序。
3.采用转位夹具或转位工作台，可以实现在加工的同时装卸工件，使 时间与 时间重叠，从而提高生产率。
4.尺寸链的特征是关联性和 。
5.拉孔，推孔，珩磨孔， 等都是自为基准加工的典型例子。
6.根据工厂生产专业化程度的不同，生产类型划分为 、 和单件生产三类。
7.某轴尺寸为043.0018.050+-φmm ，该尺寸按“入体原则”标注为 mm 。
8.工艺基准分为 、 、测量基准和装配基准。
9.机械加工工艺过程由若干个工序组成，每个工序又依次分为安装、 、 和走刀。
10. 传统的流水线、自动线生产多采用 的组织形式，可以实现高生产率生产。
11. 选择粗基准时一般应遵循、、粗基准一般不得重复使用原则和便于工件装夹原则。
12. 如图1所示一批工件，钻4—φ15孔时，若先钻1个孔，然后使工件回转90度钻下一个孔，如此循环操作，直至把4个孔钻完。
则该工序中有个工步，个工位。
图1 工件13. 全年工艺成本中，与年产量同步增长的费用称为，如材料费、通用机床折旧费等。
14. 精加工阶段的主要任务是。
15. 为了改善切削性能而进行的热处理工序如、、调质等，应安排在切削加工之前。
16.自位支承在定位过程中限制个自由度。
17.工件装夹中由于基准和基准不重合而产生的加工误差，称为基准不重合误差。
18.在简单夹紧机构中，夹紧机构实现工件定位作用的同时，并将工件夹紧；夹紧机构动作迅速，操作简便。
19．锥度心轴限制个自由度，小锥度心轴限制个自由度。
20.回转式钻模的结构特点是夹具具有；盖板式钻模的结构特点是没有。
最新机械制造工艺学期末复习指导(含答案解析)
《机械制造工艺学》期末复习资料一、填空题1.获得形状精度的方法有_轨迹法_、成形法、_展成法_。
2.主轴回转作纯径向跳动及漂移时，所镗出的孔是_椭圆__形。
3.零件的加工质量包括_加工精度_和_加工表面质量__。
4.表面残余_拉_（拉或压）应力会加剧疲劳裂纹的扩展。
5.车削加工时，进给量增加会使表面粗糙度_变大_。
6.切削液的作用有冷却、_润滑__、清洗及防锈等作用。
7.在受迫振动中，当外激励频率近似等于系统频率时，会发生_共振_现象8.刀具静止参考系的建立是以切削运动为依据，其假定的工作条件包括假定运动条件和假定安装条件。
9.磨削加工的实质是磨粒对工件进行_刻划_、__滑擦（摩擦抛光）和切削三种作用的综合过程。
10.产品装配工艺中对“三化”程度要求是指结构的标准化、通用化和系列化。
11.尺寸链的特征是_关联性和_封闭性_。
12.零件光整加工的通常方法有_珩磨_、研磨、超精加工及_抛光_等方法。
13.机械加工工艺规程实际上就是指规定零件机械加工工艺过程和操作方法等的_工艺文件14.工艺过程是指生产过程中，直接改变生产对象形状、尺寸、相对位置、及性质的过程。
15.零件的几何精度、表面质量、物理机械性能是评定机器零件质量的主要指标。
16. 加工经济精度是指在正常加工条件下（采用符合标准的设备，工艺装备和标准技术等级的工人，不延长加工时间）所能保证的加工精度。
17.轴类零件加工中常用两端中心孔作为统一的定位基准。
18.零件的加工误差指越小（大），加工精度就越高（低）。
19.粗加工阶段的主要任务是获得高的生产率。
20.工艺系统的几何误差包括加工方法的原理误差、制造和磨损所产生的机床几何误差和传动误差，调整误差、刀具、夹具和量具的制造误差、工件的安装误差。
21.精加工阶段的主要任务是使各主要表面达到图纸规定的质量要求。
22机械产品的质量可以概括为__实用性____、可靠性和__经济性____三个方面。
23获得尺寸精度的方法有试切法、_定尺寸刀具法__、__调整法_____、自动获得尺寸法。

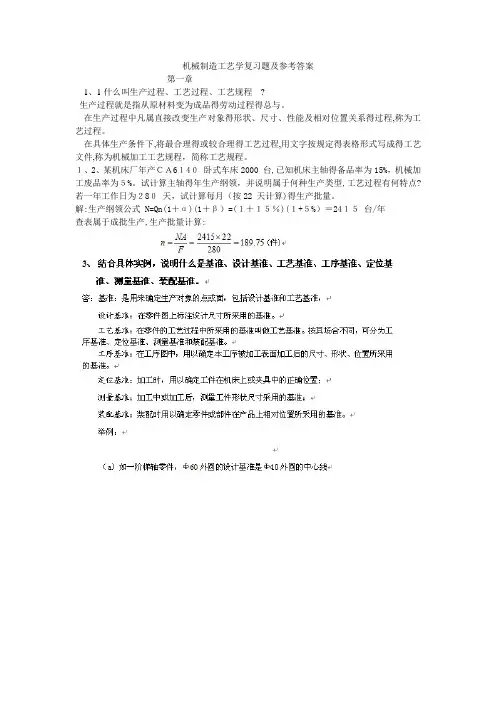

机械制造工艺学课后习题及参考答案 (2)
机械制造工艺学复习题及参考答案第一章1、1什么叫生产过程、工艺过程、工艺规程?生产过程就是指从原材料变为成品得劳动过程得总与。
在生产过程中凡属直接改变生产对象得形状、尺寸、性能及相对位置关系得过程,称为工艺过程。
在具体生产条件下,将最合理得或较合理得工艺过程,用文字按规定得表格形式写成得工艺文件,称为机械加工工艺规程，简称工艺规程。
１、2、某机床厂年产ＣＡ6１4０卧式车床2000 台,已知机床主轴得备品率为15%，机械加工废品率为５%。
试计算主轴得年生产纲领，并说明属于何种生产类型,工艺过程有何特点?若一年工作日为２8０天，试计算每月（按22 天计算)得生产批量。
解:生产纲领公式 N=Qn(1＋α)(1＋β）=(１＋１５％)(１+５%）＝24１５台/年查表属于成批生产,生产批量计算:定位？各举例说明．六点定位原理：在夹具中采用合理布置得6个定位支承点与工件得定位基准相接触,来限制工件得６个自由度,就称为六点定位原理.完全定位:工件得６个自由度全部被限制而在夹具中占有完全确定得唯一位置，称为完全定位．不完全定位:没有全部限制工件得6个自由度,但也能满足加工要求得定位,称为不完全定位．欠定位：根据加工要求,工件必须限制得自由度没有达到全部限制得定位,称为欠定位.过定位：工件在夹具中定位时,若几个定位支承重复限制同一个或几个自由度，称为过定位。
(d)一面两销定位,X，两个圆柱销重复限制,导致工件孔无法同时与两销配合，属过定位情况。
７、“工件在定位后夹紧前，在止推定位支承点得反方向上仍有移动得可能性,因此其位置不定”，这种说法就是否正确?为什么?答：不正确,保证正确得定位时,一定要理解为工件得定位表面一定要与定位元件得定位表面相接触，只要相接触就会限制相应得自由度,使工件得位置得到确定,至于工件在支承点上未经夹紧得缘故。
８、根据六点定位原理，分析图中各工件需要限制哪些得自由度,指出工序基准,选择定位基准并用定位符号在图中表示出来.９、分析图所示得定位方案，指出各定位元件分别限制了哪些自由度，判断有无欠定位与过定位，并对不合理得定位方案提出改进意见。
《机械制造工艺学》期末测验考试
《机械制造工艺学》试题库一、填空1.获得形状精度的方法有_轨迹法_、成形法、_展成法_。
2.主轴回转作纯径向跳动及漂移时，所镗出的孔是_椭圆__形。
3.零件的加工质量包括_加工精度_和_加工表面质量__。
4.表面残余_拉_（拉或压）应力会加剧疲劳裂纹的扩展。
5.车削加工时，进给量增加会使表面粗糙度_变大_。
6.切削液的作用有冷却、_润滑__、清洗及防锈等作用。
7.在受迫振动中，当外激励频率近似等于系统频率时，会发生_共振_现象8.刀具静止参考系的建立是以切削运动为依据，其假定的工作条件包括假定运动条件和假定安装条件。
9.磨削加工的实质是磨粒对工件进行_刻划_、__滑擦（摩擦抛光）和切削三种作用的综合过程。
10.产品装配工艺中对“三化”程度要求是指结构的标准化、通用化和系列化。
11.尺寸链的特征是_关联性和_封闭性_。
12.零件光整加工的通常方法有_珩磨_、研磨、超精加工及_抛光_等方法。
13.机械加工工艺规程实际上就是指规定零件机械加工工艺过程和操作方法等的_工艺文件14.工艺过程是指生产过程中，直接改变生产对象形状、尺寸、相对位置、及性质的过程。
15.零件的几何精度、表面质量、物理机械性能是评定机器零件质量的主要指标。
16.加工经济精度是指在正常加工条件下（采用符合标准的设备，工艺装备和标准技术等级的工人，不延长加工时间）所能保证的加工精度。
17.工艺系统的几何误差主要加工方法的原理误差、制造和磨损所产生的机床几何误差和传动误差，调整误差、工件的安装误差、刀具、夹具和量具由于的制造误差与磨损引起。
18.轴类零件加工中常用两端中心孔作为统一的定位基准。
19.零件的加工误差指越小（大），加工精度就越高（低）。
20.粗加工阶段的主要任务是获得高的生产率。
21.工艺系统的几何误差包括加工方法的原理误差、制造和磨损所产生的机床几何误差和传动误差，调整误差、刀具、夹具和量具的制造误差、工件的安装误差。
22.精加工阶段的主要任务是使各主要表面达到图纸规定的质量要求。
机械制造工艺学期末复习题答案
一、单项选择（8小题，每小题2分，共16分）1、削扁镗杆的减振原理是DA、镗杆横截面积加大C、基于再生自激振动原理B、镗杆截面矩加大D、基于振型偶合自激振动原理2、经济加工精度是在( D ）条件下所能保证的加工精度和表面粗糙度。
A、最不利B、最佳状态C、最小成本D、正常加工3、直线尺寸链采用概率算法时，若各组成环均接近正态分布，则封闭环的公差等于D。
A、各组成环中公差最大值B、各组成环中公差的最小值C、各组成环公差之和D、各组成环公差平方和的平方根4、重要的轴类零件的毛坯通常应选择。
BA、铸件B、锻件C、棒料D、管材5、一个部件可以有（A )基准零件.A、一个B、两个C、三个D、多个6、在超精密切削加工中，最常用的刀具材料是。
DA、高速钢B、硬质合金C、陶瓷D、金刚石7、在数控铣床上用球头立铣刀铣削一凹球面型腔，属于CA、轨迹法B、成型法C、相切法D、范成法8、将许多具有相似信息的研究对象归并成组,并用大致相同的方法来解决这一组生产对象的技术称为：BA、智能技术B、成组技术C、RP技术D、CAPP9、表面粗糙度的波长与波高比值一般AA、小于50B、等于50~200C、等于200～1000 C、大于100010、淬火处理一般安排在:CA、毛坯制造之后B、粗加工后C、半精加工之后D、精加工之后3、派生式CAPP 系统以（ A ）为基础。
A、成组技术B、数控技术C、运筹学D、网络技术5、构成工序的要素之一是AA、同一台机床B、同一套夹具C、同一把刀具D、同一个加工表面6、过正方体工件中心垂直于某一表面打一通孔,必须限制（C ）个自由度。
A、2B、3C、4D、57、自为基准是以加工面本身为基准，多用于精加工或光整加工工序，这是由于CA、符合基准重合原则B、符合基准统一原则C、保证加工面的余量小而均匀D、保证加工面的形状和位置精度8、车床主轴轴颈和锥孔的同轴度要求很高,因此常采用（D ）方法来保证。
A、基准统一B、基准重合C、自为基准D、互为基准9、某工序的加工尺寸为正态分布，但分布中心与公差中点不重合,则可以认为：AA、无随机误差B、无常值系统误差C、变值系统误差很大D、同时存在常值系统误差和随机误差1、机床和刀具达到热平衡前的热变形所引起的加工误差属于CA、常值系统误差B、形位误差C、随机误差D、变值系统误差2、原理误差所引起的加工误差属于AA、常值系统误差B、随机误差C、形位误差D、变值系统误差3、工艺系统刚度等于工艺系统各组成环节刚度DA、之和C、之和的倒数B、倒数之和D、倒数之和的倒数4、激光打孔时，为保证加工孔的质量，要求加工面BA、位于焦点和透镜之间B、与焦点位置一致C、位于焦点之外D、距焦点距离等于焦距5、进给运动通常是机床中CA、切削运动中消耗功率最多的运动B、切削运动中速度最高的运动C、不断地把切削层投入切削的运动D、使工件或刀具进入正确加工位置的运动6、小锥度心轴限制（ A ）个自由度。
机械制造工艺学期末复习指导(含答案解析)
《机械制造工艺学》期末复习资料一、填空题1.获得形状精度的方法有_轨迹法_、成形法、_展成法_.2.主轴回转作纯径向跳动及漂移时，所镗出的孔是_椭圆__形。
3.零件的加工质量包括_加工精度_和_加工表面质量__。
4.表面残余_拉_（拉或压）应力会加剧疲劳裂纹的扩展。
5.车削加工时，进给量增加会使表面粗糙度_变大_。
6.切削液的作用有冷却、_润滑__、清洗及防锈等作用。
7.在受迫振动中，当外激励频率近似等于系统频率时，会发生_共振_现象8.刀具静止参考系的建立是以切削运动为依据,其假定的工作条件包括假定运动条件和假定安装条件.9.磨削加工的实质是磨粒对工件进行_刻划_、__滑擦（摩擦抛光）和切削三种作用的综合过程。
10.产品装配工艺中对“三化”程度要求是指结构的标准化、通用化和系列化。
11.尺寸链的特征是_关联性和_封闭性_。
12.零件光整加工的通常方法有_珩磨_、研磨、超精加工及_抛光_等方法。
13.机械加工工艺规程实际上就是指规定零件机械加工工艺过程和操作方法等的_工艺文件14.工艺过程是指生产过程中，直接改变生产对象形状、尺寸、相对位置、及性质的过程。
15.零件的几何精度、表面质量、物理机械性能是评定机器零件质量的主要指标.16. 加工经济精度是指在正常加工条件下（采用符合标准的设备，工艺装备和标准技术等级的工人，不延长加工时间）所能保证的加工精度。
17.轴类零件加工中常用两端中心孔作为统一的定位基准.18.零件的加工误差指越小(大），加工精度就越高（低）。
19.粗加工阶段的主要任务是获得高的生产率。
20.工艺系统的几何误差包括加工方法的原理误差、制造和磨损所产生的机床几何误差和传动误差,调整误差、刀具、夹具和量具的制造误差、工件的安装误差。
21.精加工阶段的主要任务是使各主要表面达到图纸规定的质量要求。
22机械产品的质量可以概括为__实用性____、可靠性和__经济性____三个方面.23获得尺寸精度的方法有试切法、_定尺寸刀具法__、__调整法_____、自动获得尺寸法。
机械制造工艺学考试试题及答案（四套全）
机械制造⼯艺学考试试题及答案（四套全）⼀、是⾮题 (10分)1. 建⽴尺⼨链的“最短原则”是要求组成环的数⽬最少。
( √ )2. 圆偏⼼夹紧机构的⾃锁能⼒与其偏⼼距同直径的⽐值有关。
( √ )3. 机械加⼯中，不完全定位是允许的，⽋定位是不允许的。
( √ )4. 装配精度与零件加⼯精度有关⽽与装配⽅法⽆关。
( × )5. 细长轴加⼯后呈纺锤形，产⽣此误差的主要原因是⼯艺系统的刚度。
( √ )6. 由⼯件内应⼒造成的零件加⼯误差属于随机性误差。
( √ )7. 采⽤⾼速切削能降低表⾯粗糙度。
( √ )8. 冷塑性变形使⼯件表⾯产⽣残余拉应⼒。
( × )9. 精基准选择原则中“基准重合原则”是指⼯艺基准和设计基准重合。
( √ )10.分析⼯件定位被限制的不定度时，必须考虑各种外⼒对定位的影响。
( √ )⼆、填空 (30分)1. 为减少误差复映，通常采⽤的⽅法有：（提⾼⽑坯制造精度），（提⾼⼯艺系统刚度），（多次加⼯）。
2. 达到装配精度的⽅法有（互换法），（调整法），（修配法）。
3. 表⾯质量中机械物理性能的变化包括（加⼯表⾯的冷却硬化），（⾦相组织变化），（残余应⼒）。
4. 机床主轴的回转误差分为（轴向跳动），（径向跳动），（⾓度摆动）。
5. 机械加⼯中获得⼯件形状精度的⽅法有（轨迹法），（成型法），（展成法）。
6. 机床导轨在⼯件加⼯表⾯（法线）⽅向的直线度误差对加⼯精度影响⼤，⽽在（切线）⽅向的直线度误差影响⼩。
8. 夹具对⼑元件的作⽤是确定（⼑具）对（⼯件）的正确加⼯位置。
9. 应⽤点图进⾏误差分析时X 和R 的波动反映的是（变值性误差的变化）和（随机性误差）的分散程度。
11.划分⼯序的主要依据是⼯作地点是否改变和( ⼯件是否连续完成 )。
六、(10分) 车削⼀批轴的外圆，其尺⼨要求为Φ20±0.06。
若此⼯序尺⼨呈正态分布，公差带中⼼⼤于分布中⼼，其偏值δ=0.03mm ，均⽅根差σ=0.02mm ，求：(1)这批⼯件的废品率是多少?(2)指出该⼯件常值系统误差和随机误差的⼤⼩；(3)可采取什么改进措施以消除废品?解：（1）5.102.003.002.097.1994.19==-=-δx x 查4332.01=F则0668.04332.05.05.011=-=-='F F废品率为0668.01='F（2）03.02097.19=-=-=?δx x C（3）采⽤将⼑具朝着尺⼨变化的⽅向调整0.015(即直径上增加0.03)，使X 与公差带中⼼重合以消除废品。
机械制造工艺学期末复习试卷及答案 详细版
56..磨削时，采用内冷却方式和___开槽____砂轮能有效地防止烧伤现象的产生。
57..任何机器都是由___零件_
58._套件____、组件和部件等组成。
59..调整组成环的公差时，尺寸相近、加工方法相同的组成环，其公差值__ _相等____ ;难
72.(V
73.)
74.7.中批生产中，机械加工工艺规程多采用机械加工工序卡片的形式。
75.(X
76.)
77.8.采用复合工步可以节省基本时间，从而提高生产效率。
78.(J
79.)
80.9.铰孔不但能保证尺寸、形状精度和减小孔的表面粗糙度，还能纠正位置精度。
81.(X
82.10.轴的外径尺寸的公差，如果按“入体原则”标注，则其上偏差为零。
加工大多数(或所有)其它表面;可以简化夹具设计:可以减少工件搬动和翻转次数。
8.试分析在成批大量生产中,为什么要控制毛坯硬度的均匀性?
答:成批大量生产中采用调整法加工，若毛坯硬度不均匀将造成切削力的变化较大,使工艺
系统变形变化较大,将造成加工后尺寸不一。
9.拟定工艺路线的主要任务是什么?
答:拟定工艺路线的主要任务是:
(X
)
26.滚压加工能使工件表面金属组织细化，形成压缩残余应力。
(J
)
27.固定调整法采用改变调整件的相对位置来保证装配精度。
(X
28.采用互换装配时，选择的协调环不能为标准件或公共环。
(J
29.粗糙表面易被腐蚀。
(J
度有利于抑制积屑瘤或鳞刺的产生，从而可以减小加工表面粗糙度值。
2.在装配时，有时采用“自身加工法”、“合并加工法”或“误差抵消法”，请问它们是由哪
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制造工艺学A 2022秋复习题提示：输入题目题干部分文字，按键盘快捷键Ctrl+F査找题目答案。
一、单选题（每题3分，共5道小题，总分值15分）1.定位消除的自由度少于六个，但不满足加工精度要求的定位称为（）o （3分）A、完全定位B、不完全定位C、欠定位正确答案:C2.对齿轮齿而和内孔进行精加工时，常采用（）原则来选择基准。
（3分）A、基准重合B、互为基准C、自为基准正确答案:B3.正态分布曲线中。
值增大则工件的尺寸分散范围（）。
（3分）A、増大8、减小C、不变正确答案:A4.磨刀、调刀、切屑、加油属于单位时间哪部分？（）（3分）A、基本B、辅助C、服务正确答案:B5.误差的敏感方向是指产生加工误差的工艺系统的原始误差处于加工表面的（）。
（3分）A、法线方向B、切线方向C、轴线方向正确答案:A二、判断题（每题2分，共15道小题，总分值30分）l.imagel.png图中，R在一定程度上代表了瞬时的尺寸分散范围，故R点图可反映出系统误差及其变化趋势。
（）（2分）正确答案：错误2.车削具有圆度误差的毛坯时，由于“误差复映”而使工件产生与毛坯同样大小的圆度误差。
（）（2 分）正确答案：错误3.磨削加工中，砂轮和工件的速度越高，则被磨表而的粗糙度值就越小。
（）（2分）正确答案：错误4.工件一旦夹紧，则它的六个自由度就全被限制了。
（2分）正确答案：错误5.直接选配法能达到很高的装配精度。
（）（2分）正确答案：正确6.工序分散优于工序集中。
（2分）正确答案：错误7.如果工艺过程稳定，则加工中就不会出现废品。
（）（2分）正确答案：错误8.釆用工序集中原则可•以降低对工人技术水平的要求。
（）（2分）正确答案：错误9.切削用量中进给量和切削速度对切削加工表面层冷作硬化的影响最大。
（）（2分）正确答案：正确10.淬火一般安排在磨削加工之前进行。
（）（2分）正确答案：正确11.在安排机加工工序的顺序时，一般先加工孔，后加工平面。
（）（2分）正确答案：错误12.滚压加工能使工件表面金属组织细化，形成压缩残余应力。
（）（2分）正确答案：正确13.工件在定位中如出现欠定位或过定位，则该定位方案不可取。
（）（2分）正确答案：错误14.对于平而磨床，床身导轨在垂直面的直线度要求应该髙于水平平而内的直线度要求° （）（2分）正确答案：正确15.工件的内应力不影响加工綃度。
（2分）正确答案：错误三、填空题（每题2分，共10道小题，总分值20分）1.在零件图上标注设计尺寸所采用的基准称为①:基准。
（2分）正确答案:①设计展开2.车削工件的端面时，限定的自由度个数最少是①:个。
（2分）正确答案:①3展开3.如果零件的误差大小和方向或是保持不变，或是按照一定的规律而变化，则这种误差称为①:。
（2分）正确答案:①系统误差展开4.相邻两道工序的①:之差称为工序余量0（2分）正确答案:①基本尺寸展开5.在机械加工时，①:、②:、夹具和③:构成了完整的工艺系统。
（2分）正确答案:①机床②刀具③工件展开6.半圆形长定位套限制工件的自由度数量是①:个。
（2分）正确答案:①4展开7.表面残余①:应力会加剧疲劳裂纹的扩展。
（2分）正确答案:①拉展开8.举出至少三种获得零件尺寸精度的方法①:、②:、③:。
（2分）正确答案:①试切法②定尺寸刀具法③调整法展开9.定位误差主要由①:和②:组成。
（2分）正确答案:①基准不重合误差②基准位移误差展开10.按照组成环对封闭环的影响不同，组成环可分为①:和②:。
（2分）正确答案:①增环②减环展开四、简答题（每题10分，共1道小题，总分值10分）1.在装配时，有时采用“自身加工法”、“合并加工法”或“误差抵消法”，请问它们是由哪种装配方法发展成的？（10分）考生答案：正确答案：“自身加工法”、“合并加工法”是由修配装配法发展成的。
“误差抵消法”是由调整装配法发展成的。
展开五、计算题（每题10分，共2道小题，总分值20分）l.image8.png定位方案，试计算该种方案的定位误差。
（忽略内孔与外圆的同轴度误差）正确答案：解：1）对于尺寸二54'】“工序基准为外圆下母线，定位基准为内孔圆心，所以存在△位,且△bc = Td/2 （Td为外圆直径公差）（2分）间隙配合心轴定位存在△jw,且^jw = Dmax-dmin （Dmax为工件内孔最大直径，dmin为定位心轴最小直径）（2分）总的定位误差为:△dw= Ajw+ Abe = 0.03- （-0.03） +0.1/2 =0.11 mm （2 分）2）对于对称度0.03工序基准和定位基准都为轴心线，所以△/ = （）；（2分）间隙配合心轴定位存在△jw,且△jw = Dmax-dmin （Dmax为工件内孔最大直径，dmin为定位心轴最小直径）（2分）所以△dw=^jw = 0.03- （-0.03） = 0.06 mm （2 分）2.加工如图4-1所示零件，要求保证尺寸6±0.1mm。
但该尺寸不便测量，要通过测量尺寸L 来间接保证。
试计算测量尺寸L及其上、下偏差。
（要求按工艺顺序画出尺寸链图、确定封闭环及各组成环的増减性、说明各环的具体数值或为待求尺寸、列式计算）。
图4-1正确答案：解：（1）根据题意，可知尺寸6±0.1皿为封闭环。
（1分）（2）尺寸槌如下图所示. （4分）（3分）尺寸销图中，尺寸L和尺寸26±0.05均为増环，尺寸36*"为诚环。
（3）封闭环基本尺寸及其上下偏差的计算，£+26+ （-36）=6 （2 分）ES L +0. 05 + 0. 06=0.1 （2 分）EI L + （-0. 05）+0=-0.1 （2 分）求得：£. = 16謂；皿0。
（2分）六、分析题（每题5分，共1道小题，总分值5分）1.分析下列零件的结构工艺性，如不合理请重新绘图改正不合理之处。
正确答案：答：不合理（1分）为便于零件加工，应留有越程槽。
（2分）改正如下图。
机械制造工艺学B 2022秋一、单选题（每题3分，共5道小题，总分值15分）1.在机械加工过程中，下列哪种情况绝对不允许出现（）0（3分）A、完全定位B、不完全定位C、欠定位正确答案:C2.正态分布曲线中。
值増大则工件的尺寸分散范围（）0（3分）A、增大B、减小C、不变正确答案:A3.磨刀、调刀、切屑、加油属于单位时间哪部分？（）（3分）A、基本B、辅助C、服务正确答案:B4.支承钉一般用于（）的定位。
（3分）A、平面B、外圆面C、内孔面正确答案:A5.对齿轮齿面和内孔进行精加工时，常釆用（）原则来选择基准。
（3分）A、基准重合B、互为基准C、自为基准正确答案:B二、判断题（每题2分，共15道小题，总分值30分）1.淬火一般安排在磨削加工之前进行。
＜）（2分）正确答案：正确2.车削具有圆度误差的毛坏时，由于“误差复映”而使工件产生与毛坏同样大小的圆度误差。
（）（2 分）正确答案：错误3.加工某-•材料为黄铜的轴类零件，轴径尺寸精度为IT5-6级，其外圆表面的精加工工序可以为精密磨削。
（）（2分）正确答案：错误4.用两个支撑板定位可以限制工件的3个自由度。
（2分）正确答案：正确5.采用工序集中原则可以降低对工人技术水平的要求。
（）（2分）正确答案：错误6.有色金属的精加工不宜采用车削加工。
（2分）正确答案：错误7.轴承标准件的生产类型属于大量生产。
（2分）正确答案：正确8.imagel.png图中，R在一定程度上代表了瞬时的尺寸分散范围，故R点图可反映出系统误差及其变化趋势。
（）（2分）正确答案：错误9.工件的内应力不影响加工精度。
（2分）正确答案：错误10.对于平面磨床，床身导轨在垂直面的直线度要求应该高于水平平面内的直线度要求。
（）（2分）正确答案：正确11.调整法和修配法都不适用于大批大量生产装配中。
（）（2分）正确答案：正确12.切削用量中进给量和切削速度对切削加工表面层冷作硬化的影响最大。
（）（2分）正确答案：正确13.孔的直径公差，如果按“入体原则”标注，则其下偏差为零。
（）（2分）正确答案：正确14.工件在定位中如出现欠定位或过定位，则该定位方案不可取。
（）（2分）正确答案：错误15.加工丝杠时常釆用弹性或液压尾顶尖，是为了避免工件受热伸长而产生弯曲变形。
（）（2 分）正确答案：正确三、填空题（每题2分，共10道小题，总分值20分）1.在机械加工时，①:、②:、夹具和③:构成了完整的工艺系统。
（2分）正确答案:①机床②刀具③工件2.按照组成环对封闭环的影响不同，组成环可分为①:和②:。
（2分）正确答案:①増环②减环3.如果零件的误差大小和方向或是保持不变，或是按照一定的规律而变化，则这种误差称为①:。
（2分）正确答案:①系统误差4.写出两种常用的平面加工方法①:、②:。
（2分）正确答案:①箕削②磨削5.加工质量包含①:和②:两个方面的内容。
（2分）正确答案:①加工精度②表面质量6.举出至少三种获得零件尺寸精度的方法①:、②:、③:。
（2分）正确答案:①试切法②定尺寸刀具法③调整法7.定位误差主要由①:和②:组成。
（2分）正确答案:①基准不重合误差②基准位移误差8.半圆形长定位套限制工件的自由度数量是①:个。
（2分）正确答案:①49.在零件图上标注设计尺寸所釆用的基准称为①:基准。
（2分）正确答案:①设计10.表面残余①:应力会加剧疲劳裂纹的扩展。
（2分）正确答案:①拉四、简答题（每题10分，共1道小题，总分值10分）1.安排机加工顺序的原则是什么？（10分）正确答案：答：（1）先基面后其他表面（2分）（2）先粗后精（1分）（3）先主后次（1分）（4）先而后孔（1分）五、计算题（每题10分，共2道小题，总分值20分）l.image8.png定位方案，试计算该种方案的定位误差。
（忽略内孔与外圆的同轴度误差）image9.png正确答案：解：1）对于尺寸"〈‘I，工序基准为外圆下母线，定位基准为内孔圆心，所以存在△位,且△bc = Td/2 （Td为外圆直径公差）（2分）间隙配合心轴定位存在△jw,且Z\jw = Dmax-dmin （Dmax为工件内孔最大直径，dmin为定位心轴最小直径）（2分）总的定位误差为:Adw= Ajw+ Abe = 0.03- （-0.03） +0.1/2 =0.11 mm （2 分）2）对于对称度0.03工序基准和定位基准都为轴心线，所以△/ = （）；（2分）间隙配合心轴定位存在△jw,且△jw = Dmax-dmin （Dmax为工件内孔最大直径，dmin为定位心轴最小直径）（2分）所以△dw=Ajw = 0.03- （-0.03） = 0.06 mm （2 分）2.如下图所示，以A面定位加工620H8孔，试计算工序尺寸40±0.1mm（1）基准不重合误差为多少？（2）基准位置误差为多少？（3）定位误差为多少？image?.png图4-2正确答案：解：（1）基准不重合误差：工艺基准为A,设计基准为B,两者间的尺寸公差为基准不重合误差。
