垂体病变的MRI诊断

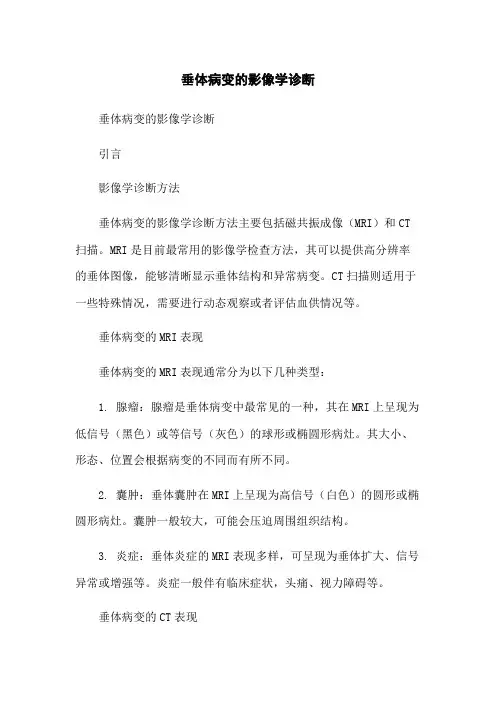

垂体病变的影像学诊断
垂体病变的影像学诊断垂体病变的影像学诊断引言影像学诊断方法垂体病变的影像学诊断方法主要包括磁共振成像（MRI）和CT 扫描。
MRI是目前最常用的影像学检查方法，其可以提供高分辨率的垂体图像，能够清晰显示垂体结构和异常病变。
CT扫描则适用于一些特殊情况，需要进行动态观察或者评估血供情况等。
垂体病变的MRI表现垂体病变的MRI表现通常分为以下几种类型：1. 腺瘤：腺瘤是垂体病变中最常见的一种，其在MRI上呈现为低信号（黑色）或等信号（灰色）的球形或椭圆形病灶。
其大小、形态、位置会根据病变的不同而有所不同。
2. 囊肿：垂体囊肿在MRI上呈现为高信号（白色）的圆形或椭圆形病灶。
囊肿一般较大，可能会压迫周围组织结构。
3. 炎症：垂体炎症的MRI表现多样，可呈现为垂体扩大、信号异常或增强等。
炎症一般伴有临床症状，头痛、视力障碍等。
垂体病变的CT表现垂体病变的CT表现与MRI类似，但CT能够提供更好的骨质分辨率，可以评估颅底骨质破坏情况。
垂体病变在CT上呈现为与脑实质相比的高或低密度病灶，其大小、形态、位置也会根据病变的不同而有所不同。
影像学诊断的临床应用影像学对垂体病变的诊断和评估在临床上具有重要的应用价值，主要体现在以下几个方面：1. 诊断：影像学能够直接显示垂体病变的形态和位置，帮助医生明确诊断，并与其他病变进行鉴别。
2. 定位：对于需要手术治疗的垂体病变，影像学能够提供病变的精确位置和周围结构的关系，为手术操作提供指导。
3. 评估治疗效果：影像学可以反映垂体病变的缩小或消失情况，评估治疗效果，指导后续治疗方案。
结论影像学在垂体病变的诊断中扮演着重要的角色，MRI和CT是常用的影像学检查方法。
通过观察病变的形态、位置和信号特点，可以帮助医生确定垂体病变的类型，并进行鉴别诊断。
影像学不仅能够对垂体病变提供可靠的诊断信息，还可以指导治疗和评估治疗效果，对临床应用具有重要意义。
讲座：垂体病变的MRI诊断
cvc
海绵窦
海绵窦是一个成对的复杂的静脉通道。 海绵窦外侧有第III（动眼神经），IV（滑 车），V1和V2（三叉神经）。 内侧有第六颅神经（外展）和位于尾部的颈 内动脉。 发生在海绵窦的最常见的病症包括颅神经的 炎症、神经鞘瘤，还可导致血栓形成（海绵 窦血栓性静脉炎）、颈动脉海绵窦瘘。
cvc
脑膜 脑膜覆盖在海绵窦上。 最常见的肿：脑膜瘤。 脑膜转移也是最常见的出现在这里肿瘤。 还有发生在基底脑膜炎性病变，最常见的感 染有结核性脑膜炎。 非感染性炎症的疾病结节病是最常见的。
在这个地方一个非常重要的结构是颈内动脉。
直径：4-7mm；是颈动脉比较粗的分支；颈 总动脉70%的血流向颈内动脉，30%的血流向 颈外动脉；在颈部一般没有分支；是4根给 大脑供液的2支主要血管；一般分为七部分； 为大脑和眼睛供血
•动脉瘤和扩张病症会出现在这里。
还有颈内动脉的先天性变异。
颈动脉海绵窦瘘(carotid cavernous fistula，CCF)，是一种较为常见的神经眼科综合 征。由于特殊的解剖原因，海绵窦区是全身发生动静脉瘘最多的部位80%以上的患者 首先发生眼部症状和体征，如眼球突出、充血、眼球运动障碍等而就诊于眼科医师。 有时因经验不足而误诊为炎性假瘤、甲状腺相关眼病、结膜炎、巩膜炎等。
cvc
垂体柄 这是一个垂直走向的结构，连接到大脑的下 丘脑。 它的底部薄而顶部厚。 胚胎发育中，它也是发生于Rathke上皮 因此在腺垂体出现的各种疾病在垂体柄中也 可以出现。 有一些不同的是，在儿童可以出现如生殖细 胞瘤和嗜酸性肉芽肿。 成人转移和淋巴瘤偶尔可以在垂体柄出现。
cvc
视交叉 在鞍上池的另一个主要结构是视交叉。 这是大脑的延伸，看起来像数字8侧躺在地 上。 它是神经胶质组织，因此最常见的肿瘤是胶 质瘤。 在美国和欧洲在该地区的另一个常见的疾病 是脱髓鞘疾病，尤其是多发性硬化症。
垂体病变MRI诊断
垂体病变
垂体发育低下 和 垂体侏儒 (pituitary hypoplasia & dwarfism)
垂体增生 (pituitary hyperplasia)
垂体腺瘤 (pituitary adenoma) 垂体囊肿 (Rathke’s cleft cyst) 空泡蝶鞍 (empity sella turcica) 垂体炎症 (inflammation & infection)
典型征象：
“8”字或“雪人”征 少见征象：分叶状
第四十七页，编辑于星期六：一点 三十三分。
垂体大腺瘤
信号特点：
T1：与GM等信号，垂体后叶移位(80%)或消失 (20%)，海绵窦受侵犯
T2：与GM等信号，囊变或出血信号改变 C＋：多呈早期显著不均匀强化；某些可见轻度
硬膜增厚“尾”征
第四十八页，编辑于星期六：一点 三十三分。
第十五页，编辑于星期六：一点 三十三分。
蝶鞍MRI解剖
III IV
V2
海绵窦
视N
颈内A
蝶窦
VI V1
第十六页，编辑于星期六：一点 三十三分。
正常垂体的MRI测量
儿童＝6mm 男性、绝经后女性＝8mm 年轻女性＝10mm 妊娠、哺乳女性＝12mm
垂体的高度是重要的诊断指标
第十七页，编辑于星期六：一点 三十三分。
Rathke囊肿
MRI信号特点：
T1：50％低信号，50％高信号 T2：70％高信号，30％等低信号 Flair：高信号 T1+C：无强化，周围受压垂体组织呈边缘
强化
第七十页，编辑于星期六：一点 三十三分。
F/38 Ratheke’s囊肿
第七十一页，编辑于星期六：一点 三十三分。
垂体病变的MRI诊断 ppt课件
2020/11/13
13
垂体周围结构
颅神经(Cranial nerves, CNs)
动眼神经(Oculomotor nerve, CN3) 滑车神经(Trochlear nerve, CN4) 展神经(Abducens nerve, CN6) 三叉神经(Trigeminal nerve, CN5)
口腔顶的上皮(Rathke囊) 功能：
嗜酸细胞：STH, LTH 嗜碱细胞：ACTH, TSH, FSH, LH, etc 嫌色细胞：功能不清
2020/11/13
9
垂体的解剖
神经垂体(neurohypophysis, NH)
垂体后叶，占1/5 包括：垂体后叶、漏斗柄、灰结节正中突 起源：胚胎前脑（间脑） 功能：储存血管加压素、催产素
2020/11/13
III IV V2
海绵窦
视N
颈内A
蝶窦
VI V1
18
正常垂体的MRI测量
儿童＝6mm 男性、绝经后女性＝8mm 年轻女性＝10mm 妊娠、哺乳女性＝12mm
垂体的高度是重要的诊断指标
2020/11/13
19
垂体病变
垂体发育低下 和 垂体侏儒 (pituitary hypoplasia & dwarfism)
可为局灶结节状强化
2020/11/13
27
F/18 圆脸，月经不规律
2020/11/13
28
F/18 垂体增生
2020/11/13
29
57885
F/23 甲低，闭经，紫纹
2020/11/13
30
12mm
2020/11/13
F/11 甲低治疗前
31
垂体病变的影像学诊断规范
吕发金 重庆医科大学附属第一医院放射
内容提要
❖ 一、垂体影像学检查方法
❖ 八、鞍区及鞍旁肿瘤的
❖ 二、垂体影像学解剖
鉴别诊断
❖ 三、常见鞍区病变的临床表现 ❖ 四、鞍区病变分析原则 ❖ 五、垂体病变影像学诊断思路 ❖ 六、垂体肿瘤治疗后随访 ❖ 七、神经垂体病变影像诊断价值
✓ 正常腺垂体的高度：矢状位和冠位均 可测量。
✓ 正常垂体的高度与其功能状态有关。 最大高度根据不同人群有不同标准－ “6,8,10,12（mm）原则”： 6mm：婴儿和儿童 8mm：正常成人 10mm：青春发育期、哺乳期妇女 12mm：孕后期和产后妇女
✓ 正常垂体的最小高度不应小于4mm
Kitamura E，etal. AJNR 2008，29:1257– 60
垂体瘤的临床评价
闭经－溢乳：>81.7%可能有肿瘤，>1年增至94%。
闭经：43.8％可能有肿瘤。 症状评价 月经紊乱伴溢乳：21.4%可能有肿瘤
溢乳：17.2％可能有肿瘤。
月经紊乱：肿瘤的可能性较小（12.5%）。
✓ 常结合内分泌检查来评价症状学改变。
✓ PRL增高的药物性原因：消化道药物、镇静药物、降
鼻咽癌颅底侵犯，累及垂体
垂体组织破坏提示为恶性病变
肺 癌 颅 内 及 鞍 区 转 移
✓鞍区转移性肿瘤，
较少见（1％），鞍
上下同时存在，垂体
破坏性改变，其它区
域常合并转移病灶
（二）垂体的高度
1、垂体高度增大：垂体高度大于相应标准（681012准 则）；区分生理性增生、反馈性增生和垂体肿瘤
生理性增生：青春期、妊娠、哺乳期垂体由于内分泌激素 需求增加，垂体增高，以正中结节部隆起，两侧对称，强 化方式及程度正常
垂体病变MRI诊断思路讲课文档
第八十六页，共93页。
M，26岁，多饮多尿，淋巴细胞性垂体炎
第八十七页，共93页。
第八十八页，共93页。
女，30岁，产后头痛3月余，乏力，视物模糊2月
第八十九页，共93页。
第九十页，共93页。
第九十一页，共93页。
淋巴细胞性垂体炎的MRI表现
垂体增大，常对称，呈明显的大致均匀的强化，可 出现囊变造成强化不均匀；
下丘脑位于丘脑下钩的下方，构成第三脑室的下壁 。
出现在这里最常见的病症，是胶质瘤、错构瘤、生殖 细胞瘤、嗜酸性肉芽肿
第十一页，共93页。
C1颈段(Cervical segement)，C2岩段（Petrous segment），C3破裂（孔）段 （Lacerum segment），C4海绵窦段（Cavenous segement），C5床段（Clinic segment），C6眼段（OPhtalmic segement）和C7交通段（Communicating segment）
垂体柄增粗，常居中不偏移；
鞍底骨质多不受影响
垂体后叶正常短T1信号消失
周围脑膜可明显受累 可累及海绵窦
第九十二页，共93页。
第九十三页，共93页。
要结合临床进行鉴别诊断。
第七十八页，共93页。
第七十九页，共93页。
第八十页，共93页。
第八十一页，共93页。
F/34，口干，多饮多尿2月
第八十二页，共93页。
M/43岁, 头痛,发热,多尿
第八十三页，共93页。
男/48岁，头痛，尿崩
第八十四页，共93页。
男/63岁，头痛头晕加重2月伴发热 CSF 215mmH2O
Kallmann综合征
垂体病变的影像学诊断
一般性知识介绍 垂体的检查法比较 正常垂体的影像学（MR）辨识 垂体疾病的影像学表现 垂体瘤的诊断及鉴别诊断
腺垂体： 结节部、远部――前叶
中间部――后叶
神经垂体：神经部――后叶
漏斗部
垂体各部分都有独自的任务。腺垂体细胞 分泌的激素主要有7种，它们分别为生长激 素、催乳素、促甲状腺激素、促性腺激素 （黄体生成素和卵泡刺激素）、促肾上腺 皮质激素和黑色细胞刺激素。
正中矢状位（A）及冠状位（B）显示，垂体 柄自正中高信号
正中矢状面，垂体柄未见显 示，垂体后叶未见高信号
矢状面显示垂体后叶未见
； 高信号影及异位的高信号
冠状位
面，在第三脑室漏 斗隐窝处见一小结 节状异常高信号
( 1) 鞍膈的先天性发育缺陷，鞍膈不完整或缺如， 久而久之蝶鞍扩大， 鞍背骨质吸收，脱钙，最后导致蝶鞍扩大，垂体压缩成扁平状紧贴于 鞍底。
无明显临床症状 顽固性头痛、头晕 视力模糊、视野缺损 月经不调 泌乳 性欲减退 少数可有脑脊液鼻漏
空泡蝶鞍之CT表现
蝶鞍扩大、骨质变薄，偶见骨质破坏 鞍内充满CT值与脑脊液相同的低密度影，
冠状面扫描示其与鞍上池直接相通，其内 可见正常垂体柄，通向受压、变扁、紧贴 鞍底的垂体腺 增强后低密度影周边无强化
各种原因导致垂体柄缺如或中断，下丘脑分泌的 激素不能通过垂体柄运输到垂体，从而表现为不 同程度的垂体前叶激素分泌缺乏为主要临床表现 的罕见疾病。
临床表现：身体矮小，激素检查除生长激素低下 外，可出现多激素水平低下。
致病因素1.围产期损伤。2. 产前因素。
MR表现： 1.MRI 扫描发现垂体柄不显示或呈不连 续线状时应考虑PSIS 可能。2.为垂体后叶异位。 3.腺垂体体积较小，
3-冯逢-垂体病变的MRI诊断思路
垂体化脓性炎症
Pyogenic infection of pituitary
• 临床表现是关键，常出现头 痛、发热、垂体后叶症状， 垂体前叶功能多下降
• 可形成脓肿，类似脑脓肿表 现
• 未完全形成脓肿的，有时影 像学上表现不具特征性，需 要结合临床进行鉴别诊断
• Mixed germ cell tumors 混合生殖细胞肿瘤
11
绒癌
女，12岁，CDI 2年，垂体功能减低
2012/7/11
CSF : β- HCG : 28968 mIU/ml （＜5）
Langerhans组织细胞增多症
• 属于组织细胞增生症的一 种
• 典型表现包括突眼、尿崩 症和颅骨缺损
叶通路障碍，累及神经垂体，1/3为特发性 • 后叶：储存加压素（蛋白多肽） • MRI：T1后叶高信号消失
垂体柄增粗（>3.5mm）或截断
生殖细胞瘤
女，32岁，多饮多尿2年余
放疗3周后
放疗6月后
男/15岁，生长迟滞3年，多饮多尿1年 鞍上、松果体区病变 梗阻性脑积水
50839
2007WHO_CNS肿瘤分类
外科常用的Hardy/Wilson分类 • 鞍上扩展、鞍旁蔓延、鞍底压迫破坏
典型的垂体微腺瘤
5
MRI平扫可显示的微腺瘤
2012/7/11 MRI增强可显示的微腺瘤
51921
动态增强可显示的微腺瘤
66456
ACTH瘤
垂体大腺瘤
F/26岁，ACTH瘤
F/50岁,泌乳10年， 视力模糊2年
泌乳素瘤
异位垂体腺瘤
• 生殖细胞瘤（Geminoma） • Langerhan组织细胞增生症 • 结节病 • 垂体柄/后叶的感染与炎症 • 颗粒细胞瘤 • 垂体（后叶）细胞瘤 • 转移瘤、淋巴瘤、垂体肉瘤，等
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
垂体病变的MRI诊断
垂体基本介绍垂体（hypophysis）是身体内最复杂的内分泌腺，所产生的激素不但与身体骨骼和软组织的生长有关，且可影响其它内分泌腺（甲状腺、肾上腺、性腺）的活动。
垂体借漏斗连于下丘脑，呈椭圆形，位于蝶鞍垂体窝内，体积约0.5cm×1.0cm×1.0cm，重量约0.5g，妇女妊娠期可稍大，表面均被硬脑膜包绕。
间脑的背面
间脑的内侧面
垂体结构前叶（腺垂体）（80%）：远侧部、中间部、结节部后叶（神经垂体）：神经部、漏斗部中间部
腺垂体来自胚胎口凹的外胚层上皮神经垂体来自间脑底部的漏斗，主要由下丘脑-垂体束的无髓神经纤维和神经胶质细胞分化而成的神经垂体细胞组成。
腺垂体分泌7种激素：由生长素细胞分泌生长素（GH）；由促甲状腺激素细胞分泌促甲状腺激素（TSH）；由促肾上腺皮质激素细胞分泌促肾上腺皮质激素（ACTH）与促黑（素细胞）激素（MSH）；由促性腺激素细胞分泌卵泡刺激素（FSH）与促黄体生成素（LH）；由催乳素细胞分泌催乳素（PRL）神经垂体不含腺体细胞，不能合成激素。
所谓的神经垂体激素是指在下丘脑视上核、室旁核产生而贮存于神经垂体的升压素（抗利尿激素）与催产素腺垂体的血管分布腺垂体主要由大脑基底动脉发出的垂体上动脉供应。
垂体上动脉从结节部上端进入神经垂体的漏斗，在该处形成袢样的窦状毛细血管网，称第一级毛细血管网。
这些毛细血管网下行到结节部汇集形成数条垂体门
微静脉，它们下行进入远侧部，再度形成窦状毛细血管网，称第二级毛细血管网。
垂体门微静脉及其两端的毛细血管网共同构成垂体门脉系统。
远侧部的毛细血管最后汇集成小静脉注入垂体周围的静脉窦。
这是经典垂体血流模式“自上而下”的概念，阐明了下丘脑控制垂体功能的基本机制。
此后又对垂体的血流模式提出了新见解，认为远侧部的血液可输入神经垂体的漏斗，然后经毛细血管回流入下丘脑；也可流入神经部，再逆向流入漏斗，然后再循环到远侧部或下丘脑，构成整个垂体血流在垂体内的循环流动。
神经垂体的血管供应主要来自左右颈内动脉发出的垂体下动脉，血管进入神经部分支成为窦状毛细管网。
部分毛细血管血液经垂体下静脉汇入海绵窦。
部分毛细血管血液逆向流入漏斗，然后从漏斗再循环到远侧部或下丘脑。
垂体腺参考图是通过蝶鞍、垂体的大脑冠状面解剖图。
它通常是女性比男性发达，女性腺垂体的边界往往是凸的，而男性通常是凹。
垂体中出现的最常见的肿瘤是垂体腺瘤，垂体Rathke囊肿、颅咽管瘤。
垂体柄这是一个垂直走向的结构，连接到大脑的下丘脑。
它的底部薄而顶部厚。
胚胎发育中，它也是发生于Rathke上皮因此在腺垂体
出现的各种疾病在垂体柄中也可以出现。
有一些不同的是，在儿童可以出现如生殖细胞瘤和嗜酸性肉芽肿。
成人转移和淋巴瘤偶尔可以在垂体柄出现。
视交叉在鞍上池的另一个主要结构是视交叉。
这是大脑的延伸，看起来像数字8侧躺在地上。
它是神经胶质组织，因此最常见的肿瘤是胶质瘤。
在美国和欧洲在该地区的另一个常见的疾病是脱髓鞘疾病，尤其是多发性硬化症。
下丘脑再往上是大脑的底部，这个位置是下丘脑。
下丘脑位于丘脑下钩的下方，构成第三脑室的下壁。
出现在这里最常见的病症，是
胶质瘤、错构瘤、生殖细胞瘤、嗜酸性肉芽肿
C1颈段(Cervical segement)，C2岩段（Petrous segment），C3破裂（孔）段（Lacerum segment），C4海绵窦段（Cavenous segement），C5床段（Clinic segment），C6眼段（OPhtalmic segement）和C7交通段（Communicating segment）颈动脉在这个地方一个非常重要的结构是颈内动脉。
直径：4-7mm；是颈动脉比较粗的分支；颈总动脉70%的血流向颈内动脉，30%的血流向颈外动脉；在颈部一般没有分支；是4根给大脑供液的2支主要血管；一般分为七部分；为大脑和眼睛供血动脉瘤和扩张病症会出现在这里。
还有颈内动脉的先天性变异。
颈动脉海绵窦瘘(carotid cavernous fistula，CCF)，是一种较为常见的神经眼科综合征。
由于特殊的解剖原因，海绵窦区是全身发生动静脉瘘最多的部位80%以上的患者首先发生眼部症状和体征，如眼球突出、充血、眼球运动障碍等而就诊于眼科医师。
有时因经验不足而误诊为炎性假瘤、甲状腺相关眼病、结膜炎、巩膜炎等。
海绵窦海绵窦是一个成对的复杂的静脉通道。
海绵窦外侧有第III （动眼神经），IV（滑车），V1和V2（三叉神经）。
内侧有第六颅神经（外展）和位于尾部的颈内动脉。
发生在海绵窦的最常见的病症包括颅神经的炎症、神经鞘瘤，还可导致血栓形成（海绵窦血栓性静脉炎）、颈动脉海绵窦瘘。
脑膜脑膜覆盖在海绵窦上。
最常见的肿：脑膜瘤。
脑膜转移也是最常见的出现在这里肿瘤。
还有发生在基底脑膜炎性病变，最常见的感染有结核性脑膜炎。
非感染性炎症的疾病结节病是最常见的。
蝶窦这个结构包含空气、粘膜和骨。
在这里出现的疾病，包括癌（其中蝶窦黏膜出现鳞状细胞癌和腺样囊性癌是最常见的）。
在斜坡常见的是脊索瘤、软骨肉瘤和骨肉瘤转移可以发生在任何地方。
细菌或真菌在蝶窦炎症过程可以通过传播颅内海绵窦。
