冷媒充注工艺规范
充注制冷剂的详细方法
充注制冷剂的详细方法制冷装置充注制冷剂可以采用定量充注法、称重量充注法和压力观察充注法。
一、定量充往法1、对于小型制冷空调装置，可按照铭牌上给定的制冷剂充灌量加充制冷剂。
定量充注法主要是采用定量充注器或抽空充注机向制冷装置定量加充制冷剂。
定量充注器和抽空充注机的结构示意图如图2－28所示。
2、小型制冷空调装置利用定量充注器充注制冷剂时，只需在制冷装置抽好真空后关闭三通阀，停止真空泵，将与真空泵相接的耐压胶管的接头拆下，装在定量充注器的出液间上；或者可拆下与三通阀相接的耐压胶管的接头，将连接定量充注器的耐压胶管接到阀的接头上。
打开出液阀将胶管中的空气排出，然后拧紧胶管的接头，检查是否泄漏。
3、充注制冷剂时，首先观察充注器上压力表的读数，转动刻度套筒，在套筒上找到与压力表相对应的定量加液线，记下玻璃管内制冷剂的最初液面刻度。
然后打开三通阀，制冷剂通过胶管进入制冷系统中，玻璃管内制冷剂液面开始下降。
当达到规定的充灌量时，关闭充注器上的出液间和三通问，充注工作结束。
4、采用抽空充注机充注制冷剂时，只需在抽空结束后，关闭抽空充注机上的抽空截止阀，打开充液截止阀，即可向制冷系统充注制冷剂。
二、称重充注法1、称重充注法的工作原理示意如图2一29所示。
2、将装有制冷剂的小钢瓶放在电子秤或小台秤上，将耐压胶管一端接在三通阀上，另一端接在钢瓶的出气阀上；打开出气阀将耐压胶管中的空气排出，拧紧接头以防止泄漏。
然后，称出小钢瓶的重量。
打开三通间向制冷系统充加制冷剂。
3、在充注制冷剂的过程中，应注意观察电子秤的读数值变化，当达到相应的充灌量时，关闭三通阀和小钢瓶上的出气阀，充注工作便结束。
三、压力观察充注法1、制冷系统的蒸发压力是由充灌量所决定，而蒸发压力与蒸发温度又相互对应，因此可通过观察制冷系统低压侧压力即蒸发压力的数值和蒸发器冷凝器的状况来判断制冷系统的充灌量是否合适。
2、现以空调器为例，介绍压力观察法的操作步骤，其工作示意图如图2－30所示。

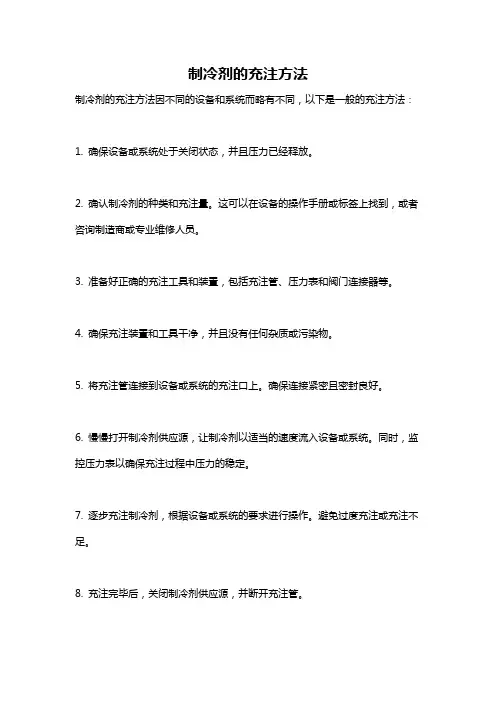

制冷剂的充注方法
制冷剂的充注方法
制冷剂的充注方法因不同的设备和系统而略有不同，以下是一般的充注方法：
1. 确保设备或系统处于关闭状态，并且压力已经释放。
2. 确认制冷剂的种类和充注量。
这可以在设备的操作手册或标签上找到，或者咨询制造商或专业维修人员。
3. 准备好正确的充注工具和装置，包括充注管、压力表和阀门连接器等。
4. 确保充注装置和工具干净，并且没有任何杂质或污染物。
5. 将充注管连接到设备或系统的充注口上。
确保连接紧密且密封良好。
6. 慢慢打开制冷剂供应源，让制冷剂以适当的速度流入设备或系统。
同时，监控压力表以确保充注过程中压力的稳定。
7. 逐步充注制冷剂，根据设备或系统的要求进行操作。
避免过度充注或充注不足。
8. 充注完毕后，关闭制冷剂供应源，并断开充注管。
9. 检查系统的压力和温度，确保其在正常范围内。
10. 若需要，进行必要的调整或修正，以确保系统的正常运行。
请注意，在进行制冷剂的充注操作时，确保遵循相关的安全操作规程和指导。
如果您不熟悉或不确定如何正确充注制冷剂，请咨询专业的维修人员或技术支持。
冷媒充填的要求
技术通知单—冷媒充填的方法和注意事项近期，在对安装和维修信息进行汇总以及对各工贸人员培训的过程中发现，在机器安装和维修的过程中，充注冷媒的问题还是整个工作的瓶颈，而且，由于冷媒的充注过多或者过少，导致现在市场上的机器出现各种故障的频率逐渐增加。
为了有效的降低损失，减少设备故障隐患，现对在安装和维修过程中冷媒的充注规范如下：一、冷媒的充注方法：1、通过抽真空确认真空干燥是否已经完成。
是否能够达到－755mmHg，并且能够保持负压在两个小时以内不发生任何变化。
2、根据液管长度计算应追加的冷媒量。
3、用电子称或加液器等标准计量仪器测量需充注的冷媒量。
4、将冷媒钢瓶压力歧表、室外机的气管液管检修阀用充填软管连接，以液态状态加入。
充填前必须把软管里及歧管里的空气赶出后再进行。
5、充填完后确认室内外机的扩口部位是否有冷媒泄露。
（用气体检漏器或肥皂水进行检查）6、将追加的冷媒量记在室外机面板上的冷媒追加指示表上。
7、充填时用电子秤量器会更加顺利。
8、在气温较低时，可对冷媒储液瓶加温，绝对不能用火焰直接加热，防止造成操作工的人身伤害。
可以用热水给予加热。
9、充注完毕冷媒后打开气管和液管的截至阀、均油阀（多联机），正常预热4个小时以后进行开机试运行。
二、冷媒充注的计算方法：1、多联机：A．KMR多联机出厂时的冷媒充注量不包括冷媒配管部分的充填量B．冷媒配管的填充量（追加量）：冷媒配管中液管的长度×相应每米液管冷媒追加量，即冷媒追加量=（L1×0.4）+（L2×0.28）+（L3×0.2）+（L4×0.12）+（L5×0.06）+（L6×0.03）L1：￠22.22液管的长度；L2：￠19.05液管的长度；L3：￠15.88液管的长度；L4：￠12.7液管的长度；L5：￠9.52液管的长度；L6：￠6.35液管的长度C．同时考虑系统冷媒最大充注量8HP、10HP系统:：•系统冷媒最大充注量管路冷媒最大充填量：26Kg；16、18、20HP系统：•系统冷媒最大充注量管路冷媒最大充填量：50Kg；24、26、28、30HP系统：•系统冷媒最大充注量管路冷媒最大充填量：74Kg；32、34、36、38、40HP系统：•系统冷媒最大充注量管路冷媒最大充填量：98Kg；备注：系统冷媒最大充注量为整套系统所有机组出厂标准冷媒填充量与施工现场根据管路计算追加冷媒量之和。
汽车空调制冷剂充注标准
汽车空调制冷剂充注标准
汽车空调制冷剂的充注是一项需要专业技术和设备的操作，一般建议由专业的汽车维修技师在专门的维修店或者汽车维修中心进行。
但是，以下是一些基本的汽车空调制冷剂充注标准和注意事项：
1. 使用合适的制冷剂：不同的汽车空调系统需要使用不同类型的制冷剂，常见的包括R134a 和R12等。
确保使用符合汽车制造商规定的制冷剂类型。
2. 遵循正确的充注量：汽车制造商会规定每辆车型所需的制冷剂充注量，一般以克或者盎司为单位。
严格按照规定的充注量进行操作，过多或者过少的充注都会影响空调系统的性能。
3. 确保系统密封性：在充注制冷剂之前，要检查空调系统的密封性。
如果系统存在泄漏，必须先修复泄漏问题，然后再进行制冷剂的充注。
4. 遵循安全操作规程：制冷剂属于危险化学品，操作过程中要佩戴防护眼镜和手套等个人防护用具，避免接触皮肤和眼睛。
5. 使用专业设备：制冷剂的充注需要使用专业的充注设备，确保操作的准确性和安全性。
不建议使用家用或者非专业设备进行制冷剂充注。
总之，汽车空调制冷剂的充注是一项专业的操作，建议在专业的汽车维修机构或者有资质的汽车维修技师指导下进行。
任何与汽车空调相关的工作都需要谨慎对待，以确保安全和操作的准确性。
加注制冷剂工艺1
7、打开手动低压阀，当系统压力达到0.4Mpa时，关闭手制动阀。 8、 启动发动机，将空调开关接通，并将风量开关和温控开关都调至最大。在打开歧管压力计上的手动低压阀，让制冷剂继续进 入制冷系统，观看液视镜内液体流动情况，当发动机转速调到低速时微量气泡为止。
编 制
校 对
会 签
审 核
批 准
标 处数 记
更改文件号
签字
日 标 期 记
处数
更改文件号
签字
日 期
标 处数 记 日 标 期 记 日 期
校 对
会 签
审 核
批 准
更改文件号
签字
处数
更改文件号
签字
安徽江淮客车有限公 司
工艺编号
JKY-JSH-2011-022
工 艺
总第
2 页 第
页 2 页
制冷剂加注
共 2 设 备 工艺装备及辅 材 编号 名称 编 号
序号
工 步 内 容
技 术 要 求
特性 分级 名 称
备注
安徽江淮客车有限公 司 一、范围
工艺编号
JKY-JSH-2011-022
工艺名称
制冷剂加注
总第 共 2页
1 页 第 1 页
本工艺规定了本公司生产客车空调加注制冷剂应遵守的基本规则。 二、准备工具 气泵、电子秤、扳手 三、加注过程 1、检查前道工序记录充注氮气时间和压力。用氮气压力表检查24小时后剩余压力，判定系统有无漏气现象。 （24小时降压不应超过0.05MPa） 2、 在确定空调系统没有泄露后，用氮气压力表缓慢放净系统内氮气，将压力表两端的高压（红色）和低压（蓝色）软管分别接 到压缩机的高、低压充注阀上，将中间的加料管接到真空泵上，全开压力表的高、低压手动阀，启动真空泵对空调系统进行抽真空， 设定抽真空时间为30～45分钟，待系统抽真空到-0.1MPa后，关闭压力表的两个手动阀，再关闭真空泵。 3、 观测10分钟，系统压力无回升，则可加注制冷剂。 4、 将中间加料管边接到制冷罐注入阀的接头上，打开制冷剂罐开启阀，将制冷剂罐倒立，拧松压力表侧的加料管接头螺母，排出 管中的空气后再拧紧。将压力表高压侧手动阀调至全开位置，从高压侧注入规定量的液态制冷剂（现用R134a,用量表附后）。 注意：从高压侧向系统充注制冷剂时，不准启动发动机，（压缩机必须停转），更不可拧开歧管压力表上的低压手制动阀， 以防液击。 5、 关闭制冷剂罐手阀及压力表上手制动阀。 6、当从高压侧无法加注到需要的制冷剂量时，需要在空调试运行时从低压侧补充加入气态制冷剂：从低压侧加注，排气方法与 高压相同，但制冷剂罐应正立放置。 7、打开手动低压阀，当系统压力达到0.4Mpa时，关闭手制动阀。 编 制
冷媒加注标准流程
加冷冻油程序 1.如果需要补充冷冻机油，在抽完真空后，缓 慢打开加新油阀门，新油将会被吸入空调系统。 注意观察油瓶刻度，直到加到你所需要的量， 关闭阀门即可。 2.冷冻油补充量的计算；建议补充量为：排出 量+20ml.具体也可以参照以下数据：冷媒再注 30ml 蒸发器更换：50ml 冷ቤተ መጻሕፍቲ ባይዱ器更换30ml 管路 更换30ml干燥瓶更换30ml. 3.冷冻机油加注完后应再次抽真空3分钟。若 确认没有空气进入可 忽略。 视频
很多空调修理师傅都是直接加冷媒，结果 导致压缩机内部缺少润滑油产生异响，甚 至出现拉缸报废。
二，程序及操作步骤
准备工作 1.将设备的高低压管路与空调系统的高低压 管路相连接，注意首先要关闭快修接头上 的阀门（逆时针方向旋出即为关闭，反之 亦然）接通设备电源。 2.首先需要对设备与汽车之间连接的高低 压软管抽真空，以防止空气进入设备或汽 车空调系统。按菜单键进入抽真空程序， 时间一般设定为1分钟。
5.回收过程中，当高低压软管的压力接近于 0Mpa时，系统会提示排废油，此时应打开 旧油阀，排除旧油。若没有提示在回收程 序完之后也要执行排废油的程序，即为一 定要打开旧油阀门。排废油过程约为2分钟。 一定要做好记录工作
抽真空程序 1.按菜单键选择抽真空程序，打开快修阀门和手 动高低压阀门，检查设备压力，如果高150Kpa， 系统会拒绝执行抽真空的程序，说明空调系统内 的冷媒还没有回收完毕。 2.根据需要设置好抽真空的时间，一般设置为 10分钟。按下启停键运行该程序即可。 3.抽真空完毕后关闭高低压手动阀门，读出高低 压压力表的真空值。等大约2分钟，检查此期间 高、低压压力表的真空值不应回升。若有回升说 明系统存在泄漏。排除泄漏，重新抽真空。
制冷剂的加注方法
制冷剂的加注方法
制冷剂的加注方法通常分为以下几步：
1. 确定制冷剂的种类：首先需要确定制冷设备所使用的制冷剂的种类，常见的制冷剂有R410A、R134A、R404A等。
2. 准备加注工具：根据使用的制冷剂种类，准备相应的加注工具，如加注管、压力表、阻火器等。
3. 检查制冷系统：在加注制冷剂之前，需要先检查制冷系统的工作状态、漏气情况和压力是否正常。
4. 连接制冷系统：将加注管连接到制冷系统的相应接口上，确保连接紧密。
5. 疏通系统：轻轻打开制冷系统的放气阀，排除其中的空气和湿气，保证制冷剂的纯度。
6. 加注制冷剂：将准备好的制冷剂瓶连接到加注管上，并轻轻打开制冷剂瓶上的阀门，使制冷剂缓慢流入制冷系统中。
7. 监测制冷系统：在加注过程中，可以使用压力表或温度计等工具监测制冷系统的压力和温度，确保加注过程正常。
8. 关闭加注工具：当制冷剂加注完毕后，需要将制冷剂瓶上的阀门关闭，并拆下加注管，保证系统密封。
9. 检查系统：加注结束后，需要再次检查制冷系统的工作状态和压力，确保制冷剂加注正常且无漏气。
请注意，以上步骤仅作为一般参考，具体操作方法可能会因制冷设备和制冷剂的不同而有所差异。
在进行制冷剂加注前，建议查阅设备制造商提供的具体操作手册，并严格按照其规定进行操作。
此外，加注制冷剂属于专业领域，若不具备相关知识和技能，请咨询专业人士的帮助。
空调制冷剂充注机操作规程实用版
YF-ED-J7888
可按资料类型定义编号
空调制冷剂充注机操作规
程实用版
In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.
（示范文稿）
二零XX年XX月XX日
空调制冷剂充注机操作规程实用
版
提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
1．使用充注机前，操作人员应做好安全
防护工作。
2．严格按照充注机的使用说明进行操
作。
3．定期检查充注机的泄漏情况，如有故
障及时进行修复。
4．不准强行操作，以防损伤仪器。
5．充注机必须定期进行保养，更换真空
泵油。
6．进行制冷剂处理时，必须加强环保意
识，以防造成环境污染。
7．保持充注机清洁、完好。
8．该套设备技术性较高，使用和操作人员均需经培训过才能对机器进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷媒充注工艺规范
1范围
本标准规定了制冷剂充注技术、工艺规范要求。
本标准适用于家用空调器产品制冷系统的制冷剂充注。
2引用标准
下列标准所包含的条文, 通过在本标准中引用而构成为本标准的条文。
GB/T 7778-2001 制冷剂编号方法和安全性分类
3冷媒的种类
空调常用的冷媒有三种：R22、R407C、R410A
3.1 R22俗称氟里昂，是由三氯甲烷（CHCl3 ）无水氟化氢（AHF）在五氯化锑催化下反应生成的二氟
一氯甲烷，分子式为CHClF2。
R22在常温下为无色的气体，加压可液化为无色透明的液体。
3.2 R407C为三元混合工质，化学名称为二氟甲烷/五氟乙烷/四氟乙烷（R32/R125/R134a－
23/25/52wt%），
分子式为CH2F2 /CHF2 CF3 /CH2F CF。
R407C在常温下为无色的气体，无浑浊，无异臭，加压可液化为无色透明的液体。
3.3 R410A是由R32（C H2F2）和R125（CF3-CF2H）按照1：1重量比混合而成的沸点为-51.6℃的近共
沸混合物。
R410A在常温下为无色的气体，加压可液化为无色透明的液体，无浑浊。
4冷媒充注要求、参数
4.1充注机设备要求
4.1.1 充注机充注管路清洁无杂质、水分，管路无泄漏及结霜等情况；
4.1.2 充注机性能指标应符合下表要求：
5冷媒充注
5.1增压系统
5.1.1 压缩空气压力应在5kgf/cm2~8kgf/cm2；
5.1.2 增压泵增压系统出口压力应在20~30 kgf/cm2，充注R410A时，正常压力范围应为：
20~40Kgf/cm2；
5.1.3 第一次充注前，要手动放出制冷剂约500g以排除管路里空气；
5.2 充注机校验
5.2.1根据生产机型，选择冷媒的种类，并调好充注机的充注量；
5.2.2进行充注量校验调整；充注校对前应对称氟瓶抽真空，确保氟瓶真空度小于20Pa，且瓶表面应无水汽、杂物等；将调好的充注量充注到氟瓶，用电子称称量，待显示屏稳定后进行读数，检验称量完成后作好记录。
5.2.2需要对充注机进行校验的情况：①每天生产线开线前的校对；②出现设备故障时必须进行校对；③转机时必须充注机进行校对；④不转产每2小时校对一次。
5.3充注
5.3.1抽真空完毕，且快速接头无杂物、油污及冷凝水；若系统内真空度不良，冷媒充注机会报警，这时不能强行充注，需对此台机重新抽真空，方可充注。
5.3.2系统保压时间≥2S，压力回弹值≤100p a；
5.3.3用手握住工艺管上的快速接头，将充注枪插到快速接头上，确定连接完好后，按下启动按钮进行充注；
5.3.4充注时注意显示屏，观察显示的真空度，充注完毕后，冷媒机蜂鸣器提示，拨出枪头。
6充注工艺要求
6.1禁止从低压阀进行充注冷媒；
6.2充注过程中，若发现有制冷系统有泄漏，立即停止充注，将泄漏位置标识出来；
6.3在生产过程中，因系统泄漏或其它原因造成的返修机，应使用专用的真空泵抽真空，抽真空的时间应确保≥20分钟、真空度小于40P a，然后再进行充冷媒工序，禁止对系统内有残余冷媒返修机进行充注。
6.4 R22和新冷媒不能共用冷媒流通管路；
6.5充注R407C、R410A等新冷媒时，充注量没达到或部分泄漏，严禁进行加充，须使用专用真空泵重新抽真空后再进行充注。
6.6当充注机更换冷媒种类时，必须对其进行清洗，清洗完成后，转换冷媒进行调试，在设备功能菜单中选择相应冷媒类型，校对前按要求进行排空；
6.7充注精度应符合下表要求
充注精度
7充注安全要求
7.1快速接头连接一定要牢固、可靠，以免飞出伤人；
7.2拔充注枪时，用手按住快速接头，另一手握住充注枪进行操作，头部偏离快速接头正前方位置，以免被冻伤和快速接头弹出伤人；
7.3当冷媒发生泄漏时，不要被冷媒溅到皮肤上以免被冻伤，一旦溅到冷媒，需用清水清洗多次；
7.4对于机内有冷媒的返修机严禁在充注机上抽真空，以免损坏仪器；
8充注设备维护
8.1开线前擦拭机体表面及充注枪，定期（7天）擦拭真空泵、油雾过滤器、机箱内及冷媒过滤器；
8.2设备停止使用超过一定的期限（15天），要将冷媒管路内的冷媒释放，以免制冷媒腐蚀机内密封件；
8.3应及时对角阀、快速接头气密性进行检查见。
