交叉滚子导轨
交叉滚子导轨安装方法
交叉滚子导轨安装方法交叉滚子导轨的安装方法如下：
1. 准备工具和材料：
- 交叉滚子导轨
- 螺丝刀或扳手
- 螺丝钻或电钻
- 措施工具（如量尺、直角尺等）
- 打孔机
- 合适的螺丝和螺栓
2. 确定导轨位置：
- 使用测量工具确定交叉滚子导轨的准确安装位置。
- 使用直角尺或激光水平仪确保导轨水平。
3. 打孔：
- 使用打孔机在适当的位置打孔。
- 打孔直径应与螺丝或螺栓的直径相匹配。
4. 安装导轨：
- 将导轨放置在打好孔的位置上。
- 使用螺丝刀或扳手将导轨螺丝或螺栓固定在位置上。
- 确保螺丝或螺栓牢固地固定导轨。
5. 校正导轨：
- 检查导轨是否与预期位置完全吻合。
- 如有必要，使用螺丝刀或扳手微调导轨位置，直至完全吻合。
6. 检查安装：
- 仔细检查导轨的安装情况。
- 检查滚子是否平稳运行，并确保其与其他机械设备的配合良好。
注意事项：
- 在安装过程中，务必严格按照使用说明书和设备制造商的建议操作。
- 在安装过程中，考虑到设备的负荷和运行条件来选择合适的螺丝和螺栓。
- 确保导轨固定牢固，以避免滚子在使用中产生过度震动或脱落的情况。
交叉滚子导轨
● 额定寿命的计算
（Km）
式中：L—额定寿命
ft—温度系数
温度系数ft：当工作温度≤100℃时ft=1
载荷系数fw
fw—载荷系数
C—额定动载荷
Pc—计算载荷
表-1
工作条件
fw
无外部冲击或震动的低速 运动场合，速度小于15m/min
1 ~ 1.5
无明显冲击或震动的中速 运动场合，速度小于15-30m/min
6.2
9
50
4
1400
3.07
GZV12
58
28
27
M10
13.5
8.2
12
100
5
1400
5.32
GZV15
71
36
33
M12
16.5
10.2
14
100
5
1400
8.30
注：GZV3与GZV4导轨两端安装大头螺钉，其余规格均安装挡板
精 密 滚 柱 交 叉 导 轨 副 57
精密滚柱交叉导轨副
◆ 保持架基本尺寸
58 南 京 工 艺 装 备 制 造 有 限 公 司
品牌是金服务是心
● 预载方法 如图-6所示，预加载荷通常用预载调节螺钉来调整。该螺钉的尺寸规格与导轨的安装螺钉相同。螺钉中心为导轨高度的一半。
图-6
预加载荷的数值根据机床与设备不同而不同。过预载将减少导轨副的寿命并损坏滚道，且在使用过程中，圆柱滚子很容易歪斜，产生
五、编号规则及尺寸系列 ● 滚柱交叉导轨副编号规则
品牌是金服务是心
注：两根导轨组成一套导轨副，同一平面内使用的导轨副数量指的是同一平面内有几套导轨副同时使用。如上式中I I指同一平面内有两 套导套副，即4根导轨同时使用。
交叉滚子导轨选型手册
交叉滚子导轨选型手册交叉滚子导轨是一种常用于工业机械领域的导向装置，广泛应用于各类机械传动和定位场合。
为了选择合适的交叉滚子导轨，需要考虑多个因素，包括载荷能力、刚性、导向精度、摩擦和磨损等。
本文将介绍选型交叉滚子导轨的相关参考内容。
1. 载荷能力：交叉滚子导轨的载荷能力是指其能够承受的最大静载荷和动载荷。
根据实际工作环境和机器设备的要求，需要选择适当的载荷能力，以确保滚子导轨能够安全可靠地运行。
2. 刚性：刚性是指交叉滚子导轨在受到外力作用时的抗弯曲和抗变形能力。
较高的刚性可以保证导轨的稳定性和工作精度。
3. 导向精度：导向精度是指交叉滚子导轨在工作过程中所能保持的位置精度。
不同的应用场景对导向精度有不同的要求，需要根据具体需求选择相应精度等级的导轨。
4. 摩擦和磨损：摩擦和磨损是交叉滚子导轨在工作中不可避免的问题。
需要选择具有较低摩擦系数和较长使用寿命的导轨，以减少能量损耗和提高导轨的使用寿命。
5. 安装和维护：选择交叉滚子导轨时，还需要考虑其安装和维护的便利性。
一些导轨可能需要专门的工具和设备进行安装和维护，需要根据实际情况选择适合的导轨。
6. 成本：交叉滚子导轨的成本包括购买成本和维护成本。
在选择导轨时，需要综合考虑其性能和价格，选择性价比较高的产品。
7. 品牌和信誉：选择知名品牌和具有良好信誉的交叉滚子导轨供应商，有助于保证产品的质量和售后服务。
8. 参考案例：参考行业内的案例和经验，了解同类型的机械设备在实际工作中所选用的导轨型号和效果，可以有助于选择适合自己应用的交叉滚子导轨。
综上所述，选择交叉滚子导轨时需要考虑载荷能力、刚性、导向精度、摩擦和磨损、安装和维护便利性、成本、品牌和信誉以及参考案例等因素。
通过综合考虑这些因素，可以选择适合自己应用的交叉滚子导轨，以提高机械设备的精度和性能。

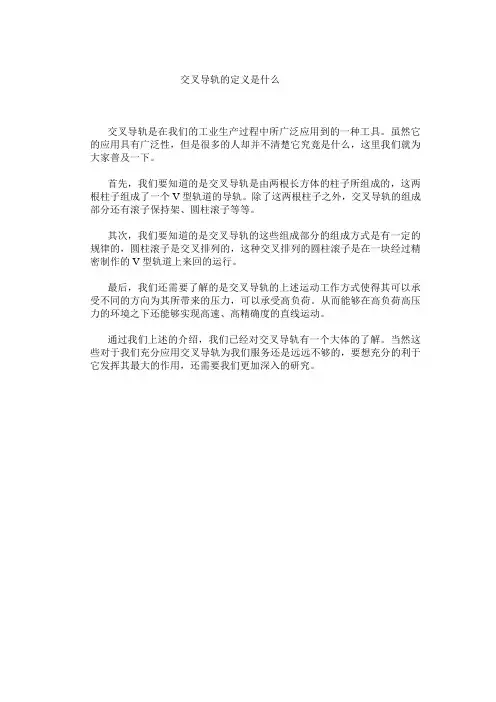

交叉导轨的定义是什么
交叉导轨的定义是什么
交叉导轨是在我们的工业生产过程中所广泛应用到的一种工具。
虽然它的应用具有广泛性，但是很多的人却并不清楚它究竟是什么，这里我们就为大家普及一下。
首先，我们要知道的是交叉导轨是由两根长方体的柱子所组成的，这两根柱子组成了一个V型轨道的导轨。
除了这两根柱子之外，交叉导轨的组成部分还有滚子保持架、圆柱滚子等等。
其次，我们要知道的是交叉导轨的这些组成部分的组成方式是有一定的规律的，圆柱滚子是交叉排列的，这种交叉排列的圆柱滚子是在一块经过精密制作的V型轨道上来回的运行。
最后，我们还需要了解的是交叉导轨的上述运动工作方式使得其可以承受不同的方向为其所带来的压力，可以承受高负荷。
从而能够在高负荷高压力的环境之下还能够实现高速、高精确度的直线运动。
通过我们上述的介绍，我们已经对交叉导轨有一个大体的了解。
当然这些对于我们充分应用交叉导轨为我们服务还是远远不够的，要想充分的利于它发挥其最大的作用，还需要我们更加深入的研究。
交叉滚柱导轨
交叉滚柱导轨什么是交叉滚柱导轨？交叉滚柱导轨（Crossed Roller Guide）是一种高精度直线导轨，其摩擦系数小、运动平稳、刚度高、重复定位精度小，被广泛应用于高精度机床、工业机器人、半导体设备和航空航天等领域。
交叉滚柱导轨由导轨架、导轨轨道、滚柱和保持架等组成。
交叉滚柱导轨的特点1.高精度：交叉滚柱导轨配有高精度滚珠，其摩擦系数小、精度高，能够实现高精度的直线运动。
2.高刚度：交叉滚柱导轨的滚柱布置方式使得导轨具有高刚度，即在受到外力时不易变形，从而保证了机器的稳定性。
3.低摩擦力：交叉滚柱导轨的滚柱由于采用了滚动方式，导致较小的滚动摩擦力，从而确保了导轨在高速运动时的稳定性。
4.重复定位精度高：交叉滚柱导轨的刚度和精度高，并且由于滚柱的分布方式，具有很好的重复定位精度。
交叉滚柱导轨的应用交叉滚柱导轨广泛应用于需要高精度、高刚度、稳定性好的机床、半导体和精密设备等领域。
常见应用场景包括以下几个方面：1.机床行业：交叉滚柱导轨主要应用在高精度数控机床、数控平面磨床和其他大型机床上。
2.自动化行业：交叉滚柱导轨在机器人和半导体等设备的自动化加工中，能够提供高精度的直线运动和重复定位精度，进而提升自动化加工生产力和生产效率。
3.飞行器行业：在航空航天领域，交叉滚柱导轨可作为高精度控制系统的重要部件，例如飞机的尾翼、起落架和发动机等。
总结交叉滚柱导轨是一种高精度直线导轨，具有精度高、刚度高、低摩擦力和重复定位精度高的特点。
广泛应用于机床、自动化、半导体和航空航天等领域，在提高生产效率和生产力方面发挥着至关重要的作用。
交叉滚子导轨使用场景
交叉滚子导轨使用场景导轨是一种用于支撑和引导物体运动的装置，广泛应用于工业生产和机械设备中。
而交叉滚子导轨则是一种特殊类型的导轨，其独特的结构和性能使得它在某些特定的使用场景中具有独特的优势和应用价值。
一、机床制造领域交叉滚子导轨在机床制造领域中有着广泛的应用。
在数控机床、高速加工中心、磨床等机床设备中，交叉滚子导轨可以提供高精度、高刚性的运动支撑，确保机床在高速、高负荷下的稳定运行。
同时，交叉滚子导轨还可以提供高速行程和重复定位精度，满足机床加工的高要求。
二、自动化生产线在自动化生产线中，交叉滚子导轨也扮演着重要的角色。
例如，在汽车制造业中，交叉滚子导轨被广泛应用于焊接、装配、涂装等工序中的传送带系统，确保工件的准确定位和稳定运动，提高生产线的效率和产品质量。
三、半导体设备制造在半导体设备制造领域，交叉滚子导轨的高精度和稳定性能尤为重要。
在半导体芯片制造过程中，需要使用到高精度的切割、涂覆和焊接设备，这时交叉滚子导轨能够提供精准的运动支撑，确保芯片制造的高质量和高产能。
四、医疗设备在医疗设备领域，交叉滚子导轨也有着广泛的应用。
例如在核磁共振设备中，交叉滚子导轨可以提供高稳定性和低噪音的运动支撑，确保设备的精准成像效果。
此外，在手术机器人、放射治疗设备等高精度医疗设备中，交叉滚子导轨的高精度和稳定性能也起到了至关重要的作用。
五、航空航天领域在航空航天领域，交叉滚子导轨也被广泛应用于飞行器的航空仪表、导航设备和发动机等关键部件中。
交叉滚子导轨的高刚性和高耐磨性能，能够满足高速、高温和高压等极端工况下的运动要求，确保飞行器的安全可靠运行。
交叉滚子导轨作为一种特殊类型的导轨，在机床制造、自动化生产线、半导体设备制造、医疗设备和航空航天等领域具有广泛的应用场景。
其高精度、高刚性和稳定性能，能够满足各种复杂工况下的运动要求，提高设备的性能和生产效率。
随着科技的不断进步和行业的发展，交叉滚子导轨的应用领域还将不断拓展和扩大，为各行各业的发展带来更多的机遇和挑战。
交叉滚子导轨特点及安装步骤
交叉滚子导轨特点及安装步骤
交叉滚子导轨特点：
1、滚动磨擦力小，稳定性能好；
2、接触面积大，弹性变形量小；
3、有效运动体多，易实现高刚性、高负荷运动；
4、结构设计灵活，安装使用方便，寿命长；
5、机械能耗小和精度高，速度快，承载能力大。
交叉滚子导轨的安装步骤：
1.用除油剂将零件基准面上的防锈油擦干净。
因被除去防锈油的基准面容易生锈，因此，可用黏度低的油漆上，再使用。
2.将零件1～3的侧基面靠上定位台阶侧基面后，用螺钉预固定在床身和滑台基准面上，拧紧力不要太大，使零件底面与相对的基准面紧密接合即可。
用压板将零件压紧，使零件的侧面与安装基准面贴紧。
用力矩扳手按下表规定的力矩逐个拧紧零件的安装螺钉，从中间开始按交叉顺序向两端拧紧。
3.将调整侧的零件4作暂时的固定。
4.小心将保持架插入到中央附近。
5.将端部挡块安装在导轨端部。
6.将滑块左右移动到尽头，调整保持架到床身的中央位置。
7.把表头打在滑台的中心和侧面。
8.将滑台移至一侧的尽头，而且确认在调整螺栓正对处有滚柱后，轻轻拧紧调整螺钉。
9.将滑台移至另一侧的尽头，如上方法轻轻拧紧。
10.将滑台移至中央位置，把调整螺钉轻轻拧紧。
11.重复8-10的步骤，将滑台的间隙调到0为止。
12.参照给定的力矩值，按照8-10的步骤将调整螺钉固紧。
13.最后将零件4固紧。
跟调整螺钉的紧固步骤类似，移动滑台，保证紧固螺栓的地方正对滚柱。
交叉导轨具有一些什么特点
交叉导轨具有一些什么特点
交叉导轨是一种非常常见的生产工具，它的应用范围非常的广泛，在我们的日常生产生活之中，我们能随时随地的发现它。
那么它究竟有一些什么样的特点使得其应用如此之广泛呢？
第一、交叉导轨的稳定性非常的高。
这一特点也是其被广泛应用的一个重要的原因。
这种高的稳定性主要是因为其滚子滚动的摩擦力非常的小，不会对其造成很大的影响。
第二、交叉导轨的弹性非常好，在使用过程中几乎不容易变形。
这一特点主要是由于交叉导轨在运动的时候接触面非常的大。
第三、交叉导轨的所有运动中，有效的运动是非常多的。
这一个特点使得交叉导轨非常容易实现高强度、高负荷的运动。
第四、交叉导轨的设计非常的合理、非常的灵活方便，这使得其安装非常的方便，从而大大的延长的交叉导轨的使用寿命。
第五、交叉导轨的运动速度非常的快，可以承载的力量强度非常的大，这也是其精确度高和能耗小的原因。
以上的五个方面就是交叉导轨的主要的特点，总而言之，交叉导轨的特点决定其在生产活动中的优越性，也决定了它必然要被广泛的采用。
交叉滚子导轨都具有哪些方面的优点
交叉滚子导轨都具有哪些方面的优点
交叉滚子导轨在应用中非常的多，也同时得到了很多客户们的欢迎，那对于它的广泛应用来说也与它自身所具有的一些优点离不开，下面就让我们来了解一下它都具备那些方面的优点。
一、摩擦力小
这种交叉滚子导轨具有滚动摩擦力非常小的特点，这样对于它的使用中就会起到很好的稳定性能，对于用户们来说在加工生产的过程中就会保证了产品的一些质量，所以说这个方面对于客户们的使用也是非常的重要的。
二、接触面积大
导轨在运动的过程中具有接触面积大的特点，这样对于它的应用来说也同时就具有了很好的弹性变形量小，在生产加工中机会让设备更加的精确性，保证了产品规格的加工生产达标。
这些都是交叉滚子导轨所具有的一些优点，通过以上所说的这些方面是不是大家对于这种类型的导轨也有了很多的认识了，其实对于不同类型的导轨来说在应用中还具备很多方面的优点，如果大家对它比较感兴趣也可以查询一些相关资料进行学习，这样对于导轨也会有更多的熟悉和认识，在以后的应用中也会更加的熟练。
交叉导轨安装方法
交叉导轨安装方法
交叉导轨是电气设备中非常重要的一部分，它通常用于连接电气元件、传输电源和信号。
交叉导轨的正确安装对电气设备的高效运行至关重要。
下面是交叉导轨的安装步骤：
1. 准备工作。
首先要确定交叉导轨的长度和安装位置。
然后准备所需的工具和材料，如螺丝刀、扳手、电线、开关器等。
2. 固定端板。
使用螺丝将交叉导轨的端板固定在安装位置上。
确保端板牢固且不易振动。
3. 安装导轨。
将交叉导轨插入端板并固定在位置。
对于较长的交叉导轨，可能需要使用多个导轨进行拼接。
4. 连接电线。
将线路连接到交叉导轨上。
为了减少电线损耗，应选择合适直径的电线。
确保电线连接牢固，不要出现松动情况。
5. 安装开关器。
将开关器连接到交叉导轨上，确保它们安装正确、位置正确。
6. 检查。
安装完成后需要对交叉导轨进行检查，保证其连接正常，不出现回流和欠压等问题。
以上就是交叉导轨的安装步骤。
在进行安装过程中，需要注意操作规程和相关安全操作。
如有不懂或治具不足的环境，请及时下发申请，以保证工作正常进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安昂五金机电有限公司
交叉滚子导轨
一、交叉滚子导轨定义：
交叉滚子导轨[1]是由两根具有V型滚道的导轨、滚子保持架圆柱滚子等组成，相互交叉排列的圆柱滚子在经过精密磨削的V型滚道面上往复运动，可承受各个方向的载荷，实现高精度、平稳的直线运二、交叉滚子导轨特点：1、滚动磨擦力小，稳定性能好；
2、接触面积大，弹性变形量小；
3、有效运动体多，易实现高刚性、高负荷运动；
4、结构设计灵活，安装使用方便，寿命长；
5、机械能耗小和精度高，速度快，承载能力大。
三、交叉滚子导轨型号规格：
V2系列V3系列V4系列V6系列V9系列V12系列V15系列V18系四、交叉滚子导轨产品应用：固晶机、点胶设备、自动化设备、OA机器及其周边机器、测定器、印刷基板开孔机，精密机器，光学测试仪、光学工作台、操纵机构、X 射缐装置等的滑座部分，检验类设备的加样运动系统，CT的检查床，X光机等医疗设备等。
五、交叉滚子导轨副的安装
1.用除油剂将零件基准面上的防锈油擦干净。
因被除去防锈油的基准面容易生锈，因此，可用黏度低的油漆上，再使用。
2.将零件1～3的侧基面靠上定位台阶侧基面后，用螺钉预固定在床身和滑台基准面上，拧紧力不要太大，使零件底面与相对的基准面紧密接合即可。
用压板将零件压紧，使零件的侧面与安装基准面贴紧。
用力矩扳手按下表规定的力矩逐个拧紧零件的安装螺钉，从中间开始按交叉顺序向两端拧紧。
3.将调整侧的零件4作暂时的固定。
4.小心将保持架插入到中央附近。
5.将端部挡块安装在导轨端部。
6.将滑块左右移动到尽头，调整保持架到床身的中央位置。
7.把表头打在滑台的中心和侧面。
8.将滑台移至一侧的尽头，而且确认在调整螺栓正对处有滚柱后，轻轻拧紧调整螺钉。
9.将滑台移至另一侧的尽头，如上方法轻轻拧紧。
10.将滑台移至中央位置，把调整螺钉轻轻拧紧。
11.重复8-10的步骤，将滑台的间隙调到0为止。
12.参照下表给定的力矩值，按照8-10的步骤将调整螺钉固紧。
13.最后将零件4固紧。
跟调整螺钉的紧固步骤类似，移动滑台，保证紧固螺栓的地方正对滚柱
安昂传动传动世界。
，、，。
、。
