[电路分析]基尔霍夫定律
电路基本定律 基尔霍夫定律
电路基本定律基尔霍夫定律
基尔霍夫定律是电路中电压和电流所遵循的基本规律，是分析和计算较为复杂电路的基础，1845年由德国物理学家G.R.基尔霍夫提出。
基尔霍夫（电路）定律包括基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。
基尔霍夫（电路）定律既可以用于直流电路的分析，也可以用于交流电路的分析，还可以用于含有电子元件的非线性电路的分析。
基尔霍夫定律建立在电荷守恒定律、欧姆定律及电压环路定理的基础之上，在稳恒电流条件下严格成立。
当基尔霍夫第一、第二方程组联合使用时，可正确迅速地计算出电路中各支路的电流值。
由于似稳电流(低频交流电) 具有的电磁波长远大于电路的尺度，所以它在电路中每一瞬间的电流与电压均能在足够好的程度上满足基尔霍夫定律。
因此，基尔霍夫定律的应用范围亦可扩展到交流电路之中。
电阻电路的基尔霍夫定律分析
电阻电路的基尔霍夫定律分析电阻电路是电子学中最基础也最常见的电路之一。
为了准确地描述和分析电阻电路中的电流和电压分布，基尔霍夫定律被广泛应用。
本文将对基尔霍夫定律在电阻电路中的应用进行详细分析。
一、基尔霍夫定律简介基尔霍夫定律是电路分析中的重要定理，由德国物理学家叶芝·基尔霍夫于19世纪提出。
基尔霍夫定律主要包括两个方面：基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。
基尔霍夫电流定律（KCL）指出，在任何节点上，电流进入该节点的总和等于电流离开该节点的总和。
换句话说，节点内的电流代数和为零。
基尔霍夫电压定律（KVL）则指出，沿着闭合回路的总电压等于该回路中各个电压源和电阻元件的电压之和。
换句话说，电路中各个元件的电压代数和为零。
二、基尔霍夫定律在电阻电路中的应用在电阻电路中，我们可以利用基尔霍夫定律来分析电路中的电流和电压分布。
以下是两种常见的电阻电路，以及如何应用基尔霍夫定律来分析它们。
1. 简单串联电阻电路简单串联电阻电路是由多个电阻按照顺序连接而成的电路。
假设有三个电阻R1、R2和R3按顺序串联，电流从电源的正极依次通过这三个电阻，再返回电源的负极。
我们希望利用基尔霍夫定律求解各个电阻的电流和电压。
根据基尔霍夫电流定律，在电阻R1处，电流由电源进入，设电流为I1；在电阻R2处，电流由R1流入，设电流为I2；在电阻R3处，电流由R2流入，设电流为I3。
由于电流在串联电路中不变，因此I1 =I2 = I3。
根据基尔霍夫电压定律，在这个回路中，电压源的电压等于电阻R1、R2和R3的电压之和，即V = V1 + V2 + V3。
2. 并联电阻电路并联电阻电路是由多个电阻同时连接到电源的正负极之间的电路。
假设有三个电阻R1、R2和R3同时连接到电源的正负极，电流从电源的正极同时通过这三个电阻，再返回电源的负极。
我们希望利用基尔霍夫定律求解各个电阻的电流和电压。
根据基尔霍夫电流定律，在并联电路的节点上，电流进入节点的总和等于离开节点的总和。
基尔霍夫定律-电路电路分析方法ppt课件
1.7 电路分析方法
1.7.2 叠加定理
汽车 电工电子
注意： (1)叠加定理只适用于线性电路； (2)叠加定理只能叠加电路中的电流或电压，不能对能量和功率进行叠 加； (3)不作用的电压源短接，电阻不动，不作用的电流源断开； (4)应用叠加定理时，要注意各电源单独作用时所得电路各处电流、电 压的参考方向与原电路各电源共同作用时各处所对应的电流、电压的参 考方向之间的关系，以便正确求出叠加结果(代数和)。
U 0
必须假设回路的循行方向，如果电压的参考方向与 回路的循行方向一致时，电压取正值，反之则取负值。
第1章 直流电路与元件
1.6 基尔霍夫定律
1.6.3 基尔霍夫电压定律
汽车 电工电子
2.定律内容 必须假设回路的循行方向，如果电压的参考方向与 回路的循行方向一致时，电压取正值，反之则取负值。
1.叠加定理内容： 2. 在线性电路中，如果有多个电源同时作用，那么 任何一条支路的电流或电压，等于电路中各个电源单独 作用时对该支路所产生的电流或电压的代数和。 2.“除源”及其方法 当某电源单独作用时，其他电源应除去，即“除源”。 所谓“除源”就是令电源参数为零，即对电压源来说，令 为零，相当于“短路”；对电流源来说，令为零，相当于 “开路”。
基尔霍夫定律-电路电 路分析方法
第1章 直流电路与元件
应知： 汽车电路的概念、组成、作用及特点； 电流、电压、电动势、电位的概念； 电位与电压的关系； 电压与电动势的关系； 汽车电路图在汽车维修中的作用。 应会： 用万用表测量汽车电路中的电位、电压、电 流等。
1.6 基尔霍夫定律
汽车 电工电子
欧姆定律是分析和计算电路的基本定律。但在复杂 电路中的分析与计算中，还离不开基尔霍夫电流定律和 基尔霍夫电压定律。基尔霍夫电流定律针对节点对电路 进行分析，基尔霍夫电压定律针对回路对电路进行分析。

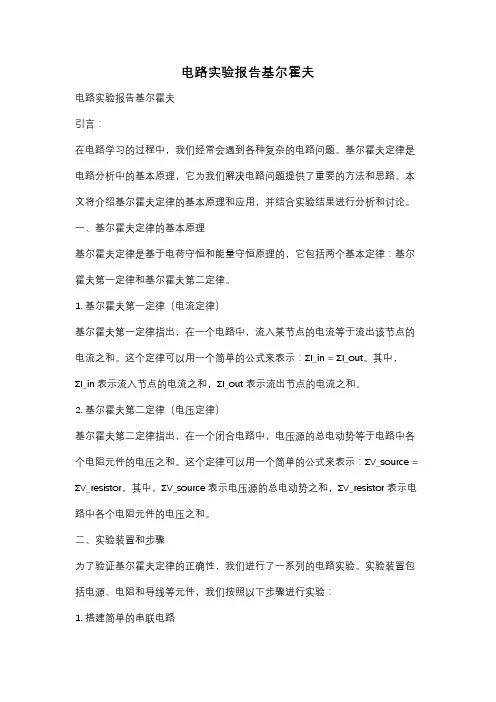

电路实验报告基尔霍夫
电路实验报告基尔霍夫电路实验报告基尔霍夫引言：在电路学习的过程中，我们经常会遇到各种复杂的电路问题。
基尔霍夫定律是电路分析中的基本原理，它为我们解决电路问题提供了重要的方法和思路。
本文将介绍基尔霍夫定律的基本原理和应用，并结合实验结果进行分析和讨论。
一、基尔霍夫定律的基本原理基尔霍夫定律是基于电荷守恒和能量守恒原理的，它包括两个基本定律：基尔霍夫第一定律和基尔霍夫第二定律。
1. 基尔霍夫第一定律（电流定律）基尔霍夫第一定律指出，在一个电路中，流入某节点的电流等于流出该节点的电流之和。
这个定律可以用一个简单的公式来表示：ΣI_in = ΣI_out。
其中，ΣI_in表示流入节点的电流之和，ΣI_out表示流出节点的电流之和。
2. 基尔霍夫第二定律（电压定律）基尔霍夫第二定律指出，在一个闭合电路中，电压源的总电动势等于电路中各个电阻元件的电压之和。
这个定律可以用一个简单的公式来表示：ΣV_source = ΣV_resistor。
其中，ΣV_source表示电压源的总电动势之和，ΣV_resistor表示电路中各个电阻元件的电压之和。
二、实验装置和步骤为了验证基尔霍夫定律的正确性，我们进行了一系列的电路实验。
实验装置包括电源、电阻和导线等元件，我们按照以下步骤进行实验：1. 搭建简单的串联电路首先，我们搭建了一个简单的串联电路，包括一个电源和两个电阻。
然后，我们使用电流表和电压表分别测量了电路中的电流和电压。
根据基尔霍夫定律，我们可以计算出电流和电压的理论值。
2. 搭建并联电路接下来，我们搭建了一个并联电路，包括一个电源和两个电阻。
同样地，我们使用电流表和电压表测量了电路中的电流和电压。
再次根据基尔霍夫定律，我们计算出了电流和电压的理论值。
3. 分析实验结果通过比较实验测量值和理论计算值，我们发现它们非常接近。
这说明基尔霍夫定律在实际电路中是适用的，验证了基尔霍夫定律的正确性。
三、基尔霍夫定律的应用基尔霍夫定律不仅在电路分析中有重要的应用，还可以用于解决一些实际问题。
电路分析中的基尔霍夫定律
电路分析中的基尔霍夫定律在电路分析中，基尔霍夫定律是一个非常重要的理论基础。
它是由德国物理学家基尔霍夫于19世纪提出的，用来描述电路中电流和电压的关系。
基尔霍夫定律被广泛应用于电路设计、故障排除和电路优化等领域。
基尔霍夫定律包括两个方面：基尔霍夫第一定律和基尔霍夫第二定律。
基尔霍夫第一定律，也称为电流守恒定律，表明在任何一个电路节点中，进入该节点的电流等于离开该节点的电流之和。
这个定律可以用一个简单的数学表达式来表示：ΣI_in = ΣI_out，其中Σ表示对所有进入或离开节点的电流求和。
基尔霍夫第一定律的应用非常广泛。
例如，在一个并联电路中，基尔霍夫第一定律告诉我们，进入并联电路的总电流等于离开并联电路的总电流之和。
这个定律可以帮助我们计算电路中各个分支的电流分配情况，从而更好地设计电路。
基尔霍夫第二定律，也称为电压环路定律，表明在任何一个闭合电路中，所有电压的代数和等于零。
这个定律可以用一个简单的数学表达式来表示：ΣV = 0，其中Σ表示对所有电压求和。
基尔霍夫第二定律的应用也非常广泛。
例如，在一个串联电路中，基尔霍夫第二定律告诉我们，电源电压等于电阻电压之和。
这个定律可以帮助我们计算电路中各个元件的电压分布情况，从而更好地了解电路的工作状态。
基尔霍夫定律的应用不仅限于简单的电路，还可以扩展到复杂的电路网络。
通过将电路分解为多个小的子电路，我们可以使用基尔霍夫定律来分析每个子电路的电流和电压情况，然后将结果合并得到整个电路的工作状态。
除了基尔霍夫定律，电路分析中还有其他重要的理论和方法。
例如，欧姆定律描述了电流、电压和电阻之间的关系；功率公式用于计算电路中的功率消耗；电路等效原理用于简化复杂电路的分析等等。
这些理论和方法与基尔霍夫定律相互补充，共同构成了电路分析的基础知识体系。
在实际应用中，电路分析常常涉及到复杂的电路网络和大量的计算。
为了简化分析过程，人们开发了各种电路分析工具和软件，如SPICE、Multisim等。
基尔霍夫定律在电路分析中的应用
2016 NO.03SCIENCE & TECHNOLOGY INFORMATION动力与电气工程25科技资讯 SCIENCE & TECHNOLOGY INFORMATION 1 基尔霍夫定律基尔霍夫定律由两个定律组成。
1.1 基尔霍夫节点电流定律对于复杂直流电路的任一节点,在任一时刻,流入节点的电流之和等于流出节点的电路之和。
表达式为:ΣI入=ΣI出;也可表示为ΣI=0(流入为正,流出为负)。
1.2 基尔霍夫回路电压定律对于复杂直流电路中的任一回路(回路中可以有电源,也可以没有电源),从一点出发绕回路一周回到该点时,各段电压(电压降)的代数和为零。
表达式为:ΣU=0或ΣE=ΣIR(注意电动势的方向)。
2 在简单直流电路中的应用2.1 基尔霍夫回路电压定律的应用简单直流电路如图1所示。
在进行简单直流电路的分析中,一般都是从能量守恒的角度得到闭合电路欧姆定律的表达式:I=E/(R+r)rR E。
其实从基尔霍夫回路电压定律进行分析:将此电路作为复杂直流电路中的一个回路。
从A点出发,按顺时针绕行,IR+Ir－E=0、I=E/(R+r)。
2.2 基尔霍夫节点电流定律的应用图2是一个电阻并联电路,有三条支路,我们将A点看作为电路中的节点,根据基尔霍夫定律的电流定律:ΣI入=ΣI出,I是流入节点的,而I 1、I 2、I 3是流出节点的,可得I=I 1+I 2+I 3。
3 在复杂直流电路中的使用基尔霍夫定律适用于要求得到电路中各条支路的电流大小和方向的问题。
它主要有两种方法:支路电流法和回路电流法。
主要看一下支路电流法中基尔霍夫定律的具体应用。
(1)假定各支路中的电流的方向和回路方向,回路方向可以任DOI:10.16661/ki.1672-3791.2016.03.025基尔霍夫定律在电路分析中的应用陈海明(江苏省射阳中等专业学校 江苏盐城 224300)摘 要:基尔霍夫定律在直流电路、交流电路和磁路中都有广泛的应用,该文从基尔霍夫第一定律、基尔霍夫第二定律的基本概念出发,结合在电子电工电路中涉及到的应用入手,详细阐述了定律如何渗透到各个环节当中,引领大家去体会定律的奥妙,理解掌握丝丝入扣的应用之美,帮助我们更好地对电路的工作原理的领悟,对电工和电子线路有一个总体的、清晰的把握。
基尔霍夫电流定律
基爾霍夫電流定律基尔霍夫电流定律（Kirchhoff's Current Law，简称KCL）是电路分析中最基础的定律之一，它是由德国物理学家基尔霍夫于19世纪提出的。
基尔霍夫电流定律是描述电流在节点处守恒的原理，也是电路分析的重要基础。
基尔霍夫电流定律可以简单地表述为：在电路中的任意一个节点处，进入该节点的电流之和等于离开该节点的电流之和。
换句话说，电流在节点处不能被消耗或产生，它们只能在节点间流动。
为了更好地理解基尔霍夫电流定律，我们可以通过一个简单的电路示例来说明。
假设我们有一个由两个电池和三个电阻组成的电路。
首先，我们需要标记电路中的节点。
节点是电路中的连接点，电流可以在节点间自由流动。
在这个电路中，我们可以选择标记节点A、B和C。
接下来，我们需要应用基尔霍夫电流定律。
根据该定律，我们可以得出以下等式：进入节点A的电流等于离开节点A的电流；进入节点B的电流等于离开节点B的电流；进入节点C的电流等于离开节点C的电流。
通过这些等式，我们可以建立方程组，求解出电路中的电流分布情况。
在实际应用中，基尔霍夫电流定律可以帮助我们分析各种电路，包括串联电路、并联电路和复杂的混合电路。
通过应用该定律，我们可以计算电路中各个节点处的电流值，从而更好地理解电路的工作原理。
除了基尔霍夫电流定律，基尔霍夫还提出了基尔霍夫电压定律（Kirchhoff's Voltage Law，简称KVL）。
基尔霍夫电压定律是描述电压在闭合回路中守恒的原理。
基于这两个定律，我们可以对电路进行全面而准确的分析。
总结一下，基尔霍夫电流定律是电路分析的基础，它描述了电流在节点处守恒的原理。
通过应用该定律，我们可以求解电路中各个节点处的电流值，进而更好地理解电路的工作原理。
基尔霍夫电流定律在电路设计和故障排除中都起到了重要的作用，是电子工程师不可或缺的工具之一。
希望通过本文的介绍，读者能够对基尔霍夫电流定律有更深入的理解。
电路基尔霍夫定律
电路基尔霍夫定律
基尔霍夫定律是求解复杂电路的电学基本定律。
从19世纪40年代，由于电气技术发展的十分迅速，电路变得愈来愈复杂。
某些电路呈现出网络形状，并且网络中还存在一些由3条或3条以上支路形成的交点(节点)。
这种复杂电路不是串、并联电路的公式所能解决的。
基尔霍夫电流定律又称为基尔霍夫第一定律，规定在电路中所有进入某节点的电流的总和等于所有离开这节点的电流的总和。
或者说，假设进入某节点的电流为正值，离开这节点的电流为负值，则所有涉及这节点的电流的代数和等于零．以方程式表达，对于电路的任意节点，有
n
∑I k
k=1
其中，I k是第k个进入或离开这节点的电流，是流过与这节点相连接的第k 个支路的电流，可以是实数或复数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基尔霍夫定律
基尔霍夫定律
一、常用术语介绍
为叙述方便，先介绍电路中的一些常用术语。
图 1.3-1 所示电路由元件 A 、 B 、 C 、D 、 E 、 F 、 G 组成。
1 、支路
电路中两个或两个以上的二端元件依次连接，称为串联。
单个电路元件或若干电路元件串联，构成电路的一个分支，称为支路（ branch ）。
例：图 1.3-1 电路中，共有 6 条支路，分别是 ac 、 cb 、 cd 、 ad 、 bd 、 aeb 。
显然，每条支路上流经的电流是相同的，但不同支路的电流是不同的。
2 ．节点
电路中三条或三条以上的支路的公共连接点，称为节点（ node ）。
例：图 1.3-1 电路中，共有 4 个节点，分别是 a 、 b 、 c 、 d 。
3 ．回路
电路中任一闭合的路径，称为回路（ loop ）。
例：图 1.3-1 电路中，①、②、③、④等都是回路。
4 ．网孔
对于平面网络，其内部不再包含任何支路的回路，称为网孔（ mesh ）。
例：图 1.3-1 电路中，①、②、③都是网孔，而④不是网孔。
可以说网孔一定是回路，而回路不一定是网孔。
二、基尔霍夫电流定律（ KCL ）
基尔霍夫电流定律
（ Kirchhoff's current law ，缩写为 KCL ）
对于任何一个电路的任何一个节点，在任何一个时刻，流入和流出该节点电流的代数和恒等于 0 。
如果连接到某个节点有 b 条支路，其中第 k 条支路的电流为，则 KCL 可写成
注意：式中是电流的代数和，若规定流入电流为＋，则流出电流为－。
反过来规定也可以。
例 1.3-1 图 1.3-2 所示电路是某一电路的一部分， A 、 B 、 C 、 D 、 E 是电路元件。
已知，求。
解：方法一
根据 KCL ，对于节点 a ，有
对于节点 b ，有
所以，
其中“－”号表明的实际方向与所设参考方向相反。
方法二
把几个元件作一个封闭的曲面，作为广义节点，如图 1.3-2 中的虚线框。
根据 KCL ，得
所以，
结论： KCL 对电路中元件的性质没有要求，对任意假设的封闭曲面也可当作节点来处理，这个封闭曲面称为广义节点（ super node ）。
KCL 对广义节点也是成立的。
三、基尔霍夫电压定律（ KVL ）
基尔霍夫电压定律
（ Kirchhoff ' s voltage law ，缩写为 KVL ）
对于任何一个电路的任何一个回路，选定回路的方向，在任何一个时刻，沿着回路方向巡行一周，回路中所有元件或支路上的电压的代数和恒等于 0 。
即
（ m 是回路中元件或支路的数目，是回路中第 k 个元件或支路上的电压。
）
注意：使用 KVL 时，应先选取回路的方向。
在一个回路中，如果某个元件的电压参考方向与回路方向相同，那么在该元件的电压前取“＋”号，
例 1.3-2 电路中各元件电压的大小和参考方向如图 1.3-3 所示。
求。
解：选取顺时针方向为回路①、②的方向。
根据 KVL ，对于回路①，有
所以，
对于回路②，有
所以，
再取 d 点为参考点，即，则 a 点的电位
b 点的电位
因此，
重要结论
KCL 和 KVL 定律对任何电路（包括线性和非线性、时不变和时变电路）都适用，是分析一切电路的基础。
