【混凝土】工程常见质量问题

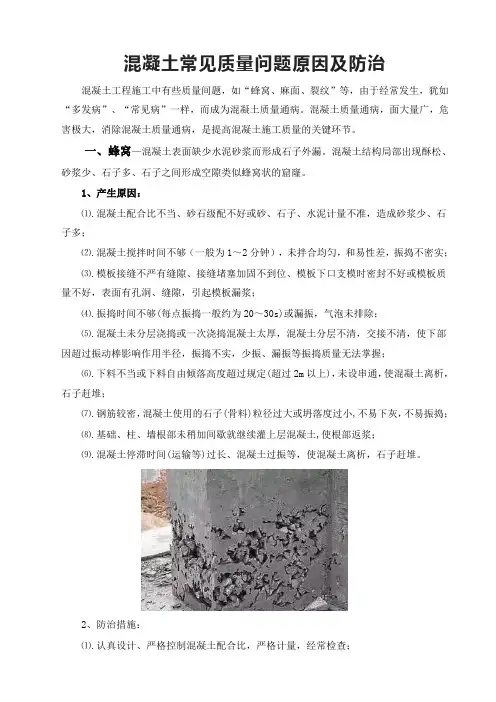

混凝土常见质量问题原因及防治
⑻.采用木模板或胶合板施工，经验收合格后未及时浇筑混凝土，长期日晒雨淋面变形。
2、防治措施：
⑴.模板及支撑系统设计时，应充分考虑其本身自重、施工荷载及混凝土的自得及浇捣时产生的侧向压力，以保证模板及支架有足够的承载能力、刚度和稳定性；
⑵.梁底支撑间距应能够保证在混凝土重量和施工荷载作用下不产生变形，支撑底部若为泥土地基，应先认真夯实，设排水沟，并铺放通长垫木或型钢，以确保支撑不沉陷；
⑹.模板拆除过早，砼强度不足，拆模时混凝土表面被损坏或粘坏；
⑺.模扳隔离剂涂刷不匀、局部漏刷或隔离剂失效．混凝土表面与模板粘结造成麻面；
⑻.模板未浇水湿润或湿润不够，构件表面混凝土的水分被吸去，使混凝土失水过多而脱水，起粉，出现麻面；
⑼.模板接缝不严，模板表面有孔洞、缝隙，引起局部漏浆；
⑽.浇注时间过长，模板上挂灰过多不及时清理，造成面层不密实；
⑵.木模板未提前充分浇水湿润或湿润不够，造成模板吸水膨胀将混凝土边角拉裂；
⑶.过早拆除侧面非承重模板；
⑷.模板缝不严，漏浆；
⑸.模板未涂刷隔离剂或涂刷不佳，造成拆模粘连；
⑹.拆模过猛、拆模方法及程序不当，边角受外力或重物撞击，或保护不好，棱角被碰掉；
⑺.混凝土浇筑后养护不好，脱水，强度低，拆模时，棱角被粘掉。
⑴.不影响结构安全和使用功能，工程完成要隐蔽的不需处理；
⑵.不影响结构安全和使用功能，工程完成不隐蔽的，可将鼓凸、缩颈、翘曲部分剔除，按设计尺寸用1:2或1:2.5砂浆抹光压实。
⑶.影响结构安全和使用功能，将变形部分剔除，将钢筋按设计规整到位，剔凿砼面冲洗干净，支模用高一强度等级的无收缩细石混凝土捣实抹平，并加强养护。
混凝土施工中的常见问题及解决方案
混凝土施工中的常见问题及解决方案混凝土施工是建筑工程中不可或缺的一环，然而在实际操作中，常常会遇到一些问题。
本文将介绍混凝土施工中常见的问题，并探讨相应的解决方案。
一、混凝土质量问题1. 混凝土强度不达标混凝土强度不达标是施工中常见的问题，可能是因为原材料的质量不过关，如水泥和骨料的配置不当，也可能是因为施工工艺的控制不到位。
解决方案：首先，应严格按照设计要求进行原材料的配比。
比如，在配制混凝土时，应控制好水灰比，保证水泥固化的能力；其次，在浇筑过程中，要控制好浇筑速度，避免出现砂浆分层等情况；最后，要注意认真进行养护，保证混凝土的正常硬化。
2. 水泥浆漏水水泥浆是混凝土浇注前的关键步骤，但有时会出现水泥浆漏水的问题。
这可能是工地环境不封闭，导致水泥浆流失；又或者是施工过程中压力不均衡，泥浆泄露。
解决方案：要保证施工现场环境封闭，严密遮挡工作面，防止水泥浆流失。
同时，在浇筑过程中，要持续监测泵车的压力，确保均衡，避免泥浆泄露。
二、混凝土施工工艺问题1. 前期基础不稳定混凝土浇注前，对基础的处理十分重要。
如果基础不稳定，容易导致混凝土结构出现问题，如开裂、倾斜等。
解决方案：在施工前，要对基础进行充分的勘察，确保地基坚实、平整。
如果基础不稳定，应采取相应的加固措施，如加设加强筋、增加基础厚度等，确保混凝土浇注时的稳定性。
2. 温度控制不当混凝土浇注前后的温度控制是决定其强度和耐久性的关键因素。
如果温度控制不当，可能导致混凝土开裂、龟裂等问题。
解决方案：首先，在配制混凝土时，要控制好水灰比和水泥用量，以降低混凝土的发热量。
其次，在浇注后，应及时进行温度控制，采取覆盖保温或水养护等方式，避免温度差异过大引起的开裂问题。
三、混凝土浇注过程问题1. 分层现象混凝土浇注过程中，有时会出现分层现象，即混凝土中砂浆和骨料的分离。
解决方案：要加强对混凝土浇注过程的监测，确保浆料和骨料的均匀混合。
可以采用振捣、手摇等方式，以提高混凝土的密实度，避免分层现象的发生。
混凝土施工中常见问题及解决方案
混凝土施工中常见问题及解决方案混凝土是建筑施工中常用的材料之一，它具有强度高、耐久性强等优点，因此在房屋、桥梁、道路等项目的建设中广泛应用。
然而，在混凝土施工过程中，常会遇到一些问题，这些问题如果处理不当，可能会对工程质量产生重大影响。
本文将深入探讨混凝土施工中常见的问题，并针对这些问题提出解决方案，帮助读者更好地了解和掌握混凝土施工的技术要点。
1. 混凝土质量不稳定混凝土质量不稳定是指混凝土配合比、材料性能等方面存在较大波动，导致混凝土强度、耐久性等性能难以保证。
这可能是由于原材料质量不合格、搅拌时间不足、搅拌均匀性差等原因所致。
解决方案：- 加强原材料质量管理，确保原材料符合相关标准，如水泥、骨料、沙子等。
- 严格控制搅拌时间，确保混凝土充分搅拌均匀。
- 增加建筑施工现场的质量监控，对混凝土进行抽样检测、强度测试等，及时发现和解决问题。
2. 冷缝和裂缝的产生混凝土在施工和养护过程中，由于体积变化、收缩等原因，容易出现冷缝和裂缝。
这些缝隙不仅影响混凝土的美观性，还会降低其结构性能。
解决方案：- 控制混凝土施工过程中的温度变化，避免快速干燥和收缩。
- 在混凝土配合比中添加适量的缓凝剂和增塑剂，提高混凝土的延展性和自流性，减少冷缝的产生。
- 对已出现的裂缝进行及时修补，采用合适的修补材料填充缝隙，恢复混凝土的完整性和力学性能。
3. 混凝土浇筑不均匀在混凝土浇筑过程中，由于施工操作不当或振捣不到位，可能导致混凝土的密实度不均匀，存在空洞和孔隙现象。
这会对混凝土的强度和耐久性造成较大影响。
解决方案：- 加强施工操作培训，确保施工人员熟悉混凝土浇筑的要点和技巧。
- 合理调整振捣设备的振动频率和振动时间，以确保混凝土在浇筑过程中充分密实。
- 进行及时的质量检测，如超声波检测、外观检查等，及早发现并修正不均匀现象。
4. 混凝土固化时间较长混凝土施工完成后，需要进行一定的固化时间，以保证其强度和耐久性。
然而，在一些情况下，混凝土的固化时间较长，导致工期延误和项目进度受阻。
混凝土工程质量通病及防治措施
混凝土工程质量通病及防治措施混凝土工程质量通病是指在混凝土施工过程中普遍存在的质量问题，其中包括材料质量、施工环境、施工工艺等方面的不符合设计要求以及存在的一些常见问题。
为了确保混凝土工程的质量，我们需要采取一些防治措施来解决这些问题。
一、混凝土材料质量通病：1.混凝土配合比设计不合理：可能导致混凝土强度不达标、抗渗性差等问题。
防治措施：合理设计配合比，选用合适的水泥、骨料等原材料，并进行适当的试验检验。
2.原材料偷工减料：可能导致混凝土强度不达标，甚至出现开裂、渗水等问题。
防治措施：加强对原材料供应商的管理和质量把控，确保原材料的质量。
3.混凝土施工过程中水用量控制不当：可能导致混凝土强度不达标、开裂、渗水等问题。
防治措施：合理控制水灰比，加强对施工现场的监控，严格控制用水量。
4.施工过程中混凝土的搅拌和浇注不均匀：可能导致混凝土强度不均匀、开裂等问题。
防治措施：合理选择搅拌设备，确保搅拌均匀；控制浇注速度和质量，避免混凝土分层。
二、施工环境和工艺通病：1.施工现场环境不洁净：可能导致混凝土表面质量不达标、强度降低等问题。
防治措施：加强对施工现场的清洁管理，确保施工环境的整洁。
2.温度和湿度控制不当：可能导致混凝土开裂、强度低等问题。
防治措施：合理控制施工温度和湿度，可采取加热、湿喷雾等方法进行调控。
3.混凝土养护不当：可能导致混凝土强度下降、开裂等问题。
防治措施：对刚浇筑的混凝土进行养护，保持适宜的湿度和温度，避免混凝土表面水分过早蒸发。
三、其他常见问题及防治措施：1.混凝土表面麻面：可能由于混凝土坍落度过大、养护不当等原因导致。
防治措施：加强对混凝土坍落度的控制，注意养护工作，避免混凝土表面水分过早蒸发。
2.混凝土开裂：可能由于温度变化、湿度变化等引起。
防治措施：根据实际情况采取合适的混凝土抗裂措施，如加纤维等。
3.混凝土强度低：可能由于配合比设计不合理、原材料质量差等原因引起。
防治措施：合理设计配合比，加强对原材料的质量管控，确保混凝土强度。

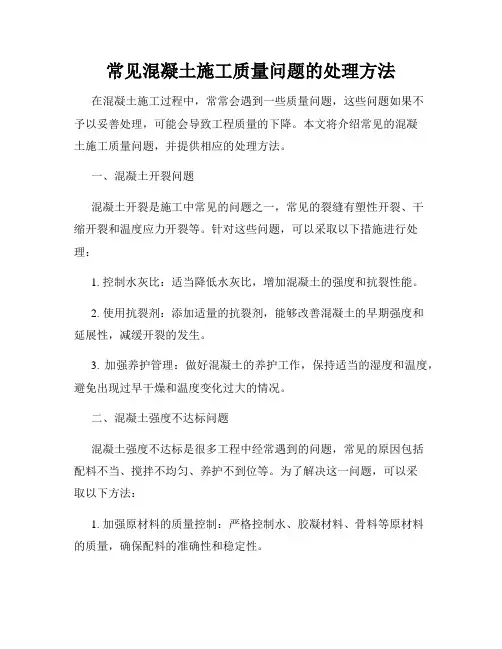

常见混凝土施工质量问题的处理方法
常见混凝土施工质量问题的处理方法在混凝土施工过程中，常常会遇到一些质量问题，这些问题如果不予以妥善处理，可能会导致工程质量的下降。
本文将介绍常见的混凝土施工质量问题，并提供相应的处理方法。
一、混凝土开裂问题混凝土开裂是施工中常见的问题之一，常见的裂缝有塑性开裂、干缩开裂和温度应力开裂等。
针对这些问题，可以采取以下措施进行处理：1. 控制水灰比：适当降低水灰比，增加混凝土的强度和抗裂性能。
2. 使用抗裂剂：添加适量的抗裂剂，能够改善混凝土的早期强度和延展性，减缓开裂的发生。
3. 加强养护管理：做好混凝土的养护工作，保持适当的湿度和温度，避免出现过早干燥和温度变化过大的情况。
二、混凝土强度不达标问题混凝土强度不达标是很多工程中经常遇到的问题，常见的原因包括配料不当、搅拌不均匀、养护不到位等。
为了解决这一问题，可以采取以下方法：1. 加强原材料的质量控制：严格控制水、胶凝材料、骨料等原材料的质量，确保配料的准确性和稳定性。
2. 加强搅拌均匀性控制：充分搅拌混凝土，确保各种原材料均匀分布，避免出现孔洞和缺陷。
3. 加强养护管理：密切监测混凝土的养护情况，保持适宜的湿度和温度，促进混凝土的早期强度发展。
三、混凝土表面平整度问题混凝土表面平整度是衡量混凝土质量好坏的一个重要指标，常见的问题包括偏差、麻面、坑洼等。
为了提高混凝土表面的平整度，可以采取以下方法：1. 注意摊铺技术：在摊铺混凝土时，注意控制水平度和坡度，保证混凝土能够均匀覆盖在地面上。
2. 加强振捣：在摊铺混凝土后，进行适量的振捣，使混凝土充分密实，避免出现塌落和凹凸不平的情况。
3. 进行修补和研磨：对于已经出现的表面缺陷，可以采取修补和研磨的方式进行处理，使其平整度得到改善。
四、混凝土质量监测方法为了及时掌握混凝土施工的质量状况，可以采用以下监测方法：1. 试块制作：通过制作混凝土试块，进行实验室试验，从而了解混凝土的强度和密实性。
2. 现场非破坏性检测：利用超声波、雷达等检测设备，对混凝土进行非破坏性检测，了解混凝土的内部结构和缺陷情况。
混凝土工程质量通病防治措施
混凝土工程质量通病防治措施混凝土工程质量通病是指在混凝土的配制、施工和养护过程中存在的常见问题和缺陷。
这些问题和缺陷往往会导致混凝土工程的质量下降，甚至出现安全隐患。
为了确保混凝土工程的质量，需要采取一系列的防治措施。
以下是几种常见的混凝土工程质量通病及其对应的防治措施。
1.强度不达标混凝土强度不达标是混凝土工程质量常见问题之一、造成此问题的原因主要包括配料比例不准确、拌合不均匀、保养不当等。
防治措施：-配料比例应严格按照设计要求进行，避免出现过量添加或添加不足的情况。
-拌合时间和速度应控制得当，确保混凝土的均匀性。
-在养护过程中，应进行适时、适度的保养，避免漏养。
2.墙体开裂在混凝土工程中，墙体开裂是一个常见的质量问题。
开裂的原因可以是混凝土强度不够、脱模太早、养护不当等。
防治措施：-混凝土的强度应符合设计要求，根据需要进行加强处理。
-脱模要适时，不能过早，应等到混凝土完全硬化后再进行脱模。
-养护时间要充分，根据混凝土的性能和环境条件进行合理的养护。
3.混凝土表面粗糙混凝土表面粗糙是另一个常见的质量问题，它会影响到混凝土的美观度、使用寿命和功能。
防治措施：-在施工过程中，要注意混凝土的浇筑和振捣，确保其表面平整。
-使用合适的养护方法，避免混凝土表面过早失去水分，导致龟裂和起砂。
4.钢筋锈蚀钢筋锈蚀是混凝土工程中常见的质量问题，它会降低钢筋的强度和耐久性，导致结构的损坏。
防治措施：-提高混凝土的密实性，减少氧气和水分对钢筋的侵蚀。
-在施工过程中，要对钢筋进行防锈处理和合理的包覆层厚度。
5.有机酸侵蚀有机酸侵蚀是指混凝土中的有机酸溶液对混凝土结构物造成侵蚀破坏的现象。
防治措施：-选用抗酸性能较好的混凝土和耐酸性较高的外加剂。
-做好混凝土的养护工作，增加混凝土的密实度。
总结起来，混凝土工程质量通病的防治措施主要包括：准确配料、均匀拌合、充分保养；适时脱模、充分养护；合理浇筑、振捣和密实混凝土；防锈处理和包覆层厚度控制；选用抗酸性能较好的材料和充分养护。
混凝土质量控制的常见问题与解决方法
混凝土质量控制的常见问题与解决方法一、前言混凝土是建筑中最为常见的材料之一，其质量直接影响到建筑的安全性和使用寿命。
因此，在混凝土工程中，质量控制是至关重要的。
然而，混凝土质量控制中常常会出现各种问题，如何解决这些问题，提高混凝土质量，是我们需要探讨的问题。
二、混凝土质量控制的常见问题1.配合比设计不合理混凝土的配合比设计是混凝土工程中的关键步骤，配合比设计不合理，会导致混凝土的强度、耐久性等指标不达标。
常见的问题有：水灰比过大或过小、粉砂比例不合理、骨料粒径不合适等。
2.骨料质量不合格混凝土中的骨料质量直接影响混凝土的强度和耐久性。
骨料质量不合格，会导致混凝土的强度不达标，破坏混凝土的使用寿命。
骨料质量不合格的原因有：骨料含泥量过高、含石膏量过高、骨料含水率过高等。
3.施工与养护不当混凝土的施工和养护是混凝土质量控制中不可忽视的环节。
不当的施工和养护会导致混凝土的强度不达标，甚至出现开裂、龟裂等问题。
常见的问题有：施工过程中振捣不充分、养护时间不足、养护温度过低等。
4.原材料不合格混凝土中的原材料包括水泥、骨料、水等。
原材料不合格，会导致混凝土的强度和耐久性不达标。
常见的问题有：水泥强度不足、水质不合格等。
三、解决混凝土质量控制中的常见问题的方法1.配合比设计合理合理的配合比设计是混凝土质量控制的基础，必须根据混凝土工程的实际情况制定配合比。
配合比设计时应根据混凝土强度等指标要求、骨料特性和水泥品种等因素进行综合考虑。
2.骨料质量检测骨料质量检测是混凝土质量控制中的重要环节。
骨料应进行筛分、质量检测，检测项包括：粒径、含泥量、含石膏量等。
如发现骨料质量不合格，应及时更换。
3.施工与养护规范施工与养护规范是保证混凝土质量的关键。
在施工过程中，应注意振捣充分、养护时间、养护温度等因素，确保混凝土能够充分发挥其强度和耐久性。
同时，养护过程中还应注意保持混凝土的湿润状态，避免混凝土出现龟裂等问题。
4.原材料质检原材料要经过严格的质检，确保其质量符合国家标准。
混凝土常见质量问题原因和处理方法
混凝土常见质量问题原因和处理方法一、混凝土裂缝1、混凝土路面裂缝主要原因分析：1．基础夯实不够，地表和地下水排不畅,挖填接触处沉降不一致；2．自然环境的冻融,环境干旱和温差影响；3．骨料含泥量大，骨料粒径大，比例不当，砂率较小;4．水灰比控制不严,拌和时间短不匀，振捣不实，压光拉毛不当;5．设计强度偏低，养护不及时，路面过早行车。
主要预防措施:1．混凝土的水灰比宜小，用水量应小，适当掺入减水剂;2．石子不应过粗，减少表面含泥量,确保骨料级配良好；3．降低混凝土入模温度，避开高温施工时间;4．气温陡然降低采取防护措施,加强施工后养护及保护，切缝及时准确.2、混凝土楼板裂缝主要原因分析：1．楼板表层混凝土水分蒸发的速度比内部快得多,表层混凝土的收缩受到下层相对不收缩的内部混凝土的约束引起拉应力，造成混凝土表层很容易产生塑性开裂;2．楼板混凝土的收缩受结构的另一部分（如混凝土梁，柱）的约束而引起拉应力，拉应力超过混凝土抗拉强度时混凝土将会产生裂缝，并且能够在比开裂应力小得多的应力作用下扩展延伸；3．因养护不及时，水未洒到，受风吹日晒表面水分散失过快,内部温度变化小，表面干缩变形时受内部混凝土约束而产生较大拉应力；4．新浇混凝土楼板容易在模板,支撑变形或沉陷的情况下产生裂缝。
主要预防措施：1．模板及其支撑系统要有足够的刚度，施工期间不要过早拆除楼板的模板支架,在楼板的混凝土施工完具有一定的强度后才进行下一道工序的施工；2．预拌混凝土应严格控制水泥及拌和水用量,减少塌落度，不选用增加混凝土干缩的外加剂,同时力求砂石级配最优;3．防止过度振捣楼板混凝土，过度的振捣会使混凝土产生离析和泌水，使其表面形成水泥含量较多的沙浆层和水泥浆层,易产生干缩裂缝。
同时要在混凝土沉淀收缩基本完成后才开始楼板的最终抹面;4．加强混凝土养护，保持混凝土楼板表面湿润,特别是在混凝土终凝初期，要严格按要求进行浇水养护,养护时间提前至浇筑后4小时以内洒水，在常温下养护不少于两周。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土浇筑工程质量通病预防措施一、混凝土表面麻面1.现象：砼表面局部缺浆粗糙或有许多小凹坑。
2.原因分析：1模板表面粗糙或清理不干净，粘有干硬砂浆等杂物，拆模时砼表面被粘损，出现麻面。
2木模板在浇注砼前没有浇水湿润或湿润不够，浇注砼时，与模板接触部分的砼水份被模板吸收致使砼表面失水过多，引起麻面。
3钢模板脱模剂涂刷不均匀或漏刷，拆模时砼表面粘结模板，引起麻面。
4模板接缝拼装不严密，浇注砼时缝隙漏浆，砼表面沿模板缝隙位置出现麻面。
5混凝土捣固不密实，砼中气泡未排出，一部分气泡停留在模板表面形成麻点。
3.预防措施1模板清理干净，不得粘有干硬水泥砂浆等杂物。
2木模板在浇筑砼前，应用清水充分湿润，清洗干净，不留积水，使模板缝隙拼装严密，如有缝隙应用油毡条、塑料条、纤维板或水泥砂浆等堵严，防止漏浆。
3钢模板脱模剂要涂刷均匀，不得漏刷。
4砼必须按操作规程分层均匀振捣密实，严防漏振，每层砼均匀振捣至气泡排出为止。
4.治理方法：麻面主要影响砼外观，对于表面不再装饰的部位应加以补修。
即将麻面部位应清水冲刷，充分湿润后用水泥素浆或1：2的水泥砂浆找平。
二、混凝土实体缺棱掉角1.现象：梁、柱、板、墙和洞口直角处，砼局部掉落，不规整，棱角有缺陷。
2.原因分析：1木模板在浇注砼前未湿润或湿润不够，浇注后砼养护不好，棱角处砼养护不好，水分被木模板大量吸收，致使砼水化不好，强度降低，拆模时棱角被粘掉。
2常温施工时，过早拆除侧面非承重模板。
3拆除时受外力作用或重物撞击，或保护不好，棱角被碰掉。
3.预防措施1木模板在浇注砼前应充分湿润，砼浇注后应注意浇水养护。
2拆除钢筋砼结构侧面非承重模板时，砼应具有足够的强度。
3拆模时不得用力过猛、过急，注意保护棱角，吊运时严禁模板撞击棱角。
4加强成品保护，对于处在人多、运料等通道处的砼阳角，拆模后要用角钢等阳角保护好，以免撞击。
三、露筋1.现象：钢筋砼内的主筋、副筋、箍筋没有被砼包裹而外露。
2.原因分析：1砼浇注振捣时，钢筋垫块移位或垫块太小甚至漏放，钢筋紧贴模板，致使拆模后露筋。
2钢筋砼结构断面较小，钢筋过密，如遇大石子卡在钢筋上，砼水泥浆不能充满钢筋周围，使钢筋密集处造成露筋。
3因配合比不当，混凝土产生离析，浇注部位缺浆或模板严重漏浆，造成露筋。
4砼振捣时，振捣棒撞击钢筋，使钢筋移位，造成露筋。
5砼保护层振捣不密实，或木模板湿润不够，砼表面失水过多，或拆模过早等，拆模时砼缺棱掉角，造成漏浆。
3.预防措施1浇注砼前，应检查钢筋位置和保护层的厚度是否准确，发现问题及时修整。
2为保证砼保护层的厚度，要注意按间距要求固定好垫块。
3为了防止钢筋移位，严禁振捣棒撞击钢筋。
4砼倾落高度超过2m时，要用串筒或流槽等进行下料。
5拆模时间要根据试块试验结果正确掌握，防止过早拆模。
6操作时不得踩塌钢筋，如钢筋有踩弯或脱扣者，应及时调直和绑好。
四、混凝土外加剂使用不当1.现象：1砼浇注后，局部或大部范围内长时间不能凝结。
2已浇注完的砼结构物表面鼓包，俗称表面“开花”。
2.原因分析1缓凝型减水剂掺入量过多。
2以干粉状掺入砼中的外加剂，含有未碾成粉状的颗粒，遇水膨胀，造成砼表面“开花”。
3.预防措施1应熟悉外加剂的品种和特性，合理利用，并应制定使用管理管理规定。
2不同品种、用途的外加剂应分别堆放。
3粉状外加剂应保持干燥状态，防止受潮结块。
4外加剂的使用量按配合比要求严格按计量添加，并正确使用。
4.治理方法：1因缓凝型减水剂使用量不当造成砼凝固硬化时间推迟，可延长其养护时间，推迟拆模，后期砼强度一般不受影响。
2已经“开花”的砼结构物表面应剔除因外加剂颗粒造成的鼓包后，再进行修补。
五、混凝土塑性裂缝1.现象：裂缝结构表面出现形状不规则且长短不一、互不连贯、类似干燥的泥浆面，大多砼在浇注初期（一般在浇注后4小时左右）。
当砼表面本身与外界气温相差悬殊，或本身温度长时间过高（40℃以上），而气候很干燥的情况下出现。
塑性裂缝又称龟裂。
2.原因分析：1砼浇注后，表面没有及时覆盖，受风吹日晒，表面游离水分蒸发过快，产生急剧的体积设备，而此时砼强度低，不能抵抗这种变形应力而导致的开裂。
2使用收缩率较大的水泥，水泥用量过高或使用过量的粉砂。
3砼水灰比过大，模板过于干燥，也是导致这类裂缝出现的因素。
3.预防措施1配制砼时应严格控制水灰比和水泥用量，选择级配良好的石子，减小空隙率和砂率，同时要捣固密实，以减少收缩量。
2浇注砼前将基层和模板浇水湿透。
3砼浇注后对裸露表面应即使用潮湿材料覆盖，认真养护。
4在气温高，湿度低或风速大的天气施工，砼浇注后应及时进行喷水养护，使其保持湿润；大面积砼宜浇完一段，养护一段，此时要加强表面的抹压和养护工作。
5砼养护时可采用覆盖湿草袋，塑料薄膜等方法，当表面出现裂缝时，应及时抹压一次，再覆盖养护。
六、双眼皮、云彩1.现象：1双眼皮：砼外表面附着一层水泥皮，轻触即脱落。
2云彩：砼表面出现暗黑色水印，状似云彩。
2.原因分析：1双眼皮出现的原因主要是模板跑模造成，如预制梁两次浇注是由于施工条件限制而采用先浇注底板砼然后浇注腹板、顶板砼的施工方法，两次浇注存在以下缺点：a.由于浇注腹板、顶板砼时底板砼已经初凝，因而砼外表面出现施工冷缝。
b.即使侧模轻微的跑模也会造成流浆而在底板与腹板接茬线以下出现一层水泥皮。
（1）出现双眼皮的施工方法（2）可避免双眼皮的施工方法2云彩出现的原因：a.砼从溜槽、串筒、料斗出来后，未经人工摊平即开始振捣，特别是在模板附近时，水容易沁到模板上，形成水纹。
b.新模板未经抛光，未试拼装即用来浇注砼，这也是形成云彩的原因之一。
七、砂溜1.现象：砼表面缺少水泥浆而呈现出一道砂线。
2.原因分析：模板接缝处未用密封橡胶条或海绵条填塞，砼浇注时由于模板漏浆而使水泥浆流失。
八、模板施工缺陷1.现象：1炸模，倾斜变形。
2拼装后的模板平整度差。
2.原因分析：1没有采用对拉螺栓来承受砼对模板的侧压力或支撑不够，致使浇捣时炸模。
2有的模板变形，相邻模板拼接不严、不平，造成拼装后的模板平整度不合标准要求。
3.预防措施：1采用对拉螺栓，水平支撑，斜支撑等措施，保证模板不能炸模。
2对变形不能使用的模板进行更换，以保证拼装后的模板符合要求。
3每层砼浇注厚度控制在30左右。
4提倡采用定型大面积模板或整体拼装式模板。
九、砼构筑物表面蜂窝1.现象：砼局部疏松，砂浆少，石子多，石子之间出现空隙，形成蜂窝状的孔洞。
2.原因分析：1砼配合比不准确或砂、石、水泥材料计量错误或加水量不准，造成砂浆少，石子多。
2砼搅拌时间短，没有拌和均匀，砼和易性差，振捣不密实。
3未按操作规程浇注砼，下料不当，使石子集中，振不出水泥浆，造成砼离析。
4砼一次下料过多，没有分段分层浇注，振捣不实或下料与振捣配合不好，未及振捣又下料，因漏振而造成蜂窝。
5模板空隙未堵好，或模板支设不牢固，振捣砼时模板位移，造成严重漏浆，形成蜂窝。
3.预防措施1砼搅拌时严格控制配合比，经常检查，保证材料计量准确。
2砼应拌和均匀，颜色一致，按规定控制延续搅拌最短时间。
3砼自由倾落高度一般不得超过2m，如超过上述高度，要采用串筒、溜槽等措施下料。
4下料要分层，每层厚度控制在30，并分层捣固。
5振捣砼拌和物时，插入式振捣器移动间距不应大于其作用半径的1.5倍，振捣器与相邻两段之间应搭接振捣3～5。
6砼振捣时，必须掌握好每点的振捣时间，振捣时间与混凝土坍落度有关，一般每点的时间控制在15～30s，合适的振捣时间也可由下列现象来判定：砼不再显著下沉，不再出现气泡，表面出浆呈水平状态。
并将模板边角填满充实。
7浇注砼时，应经常观察模板、支架、堵缝等情况，如发现异常，应立即停止浇注，并应在砼凝结前休整完好。
4.治理方法：砼有小蜂窝，可先用水冲洗干净，然后用1：2或1：2.5水泥砂浆修补，尽量剔成喇叭口，外边大些，然后用清水冲洗干净湿透，再用高一级标号的砾石砼捣实，加强养护。
十、砼施工缝处理措施施工缝的位置应在砼浇注之前确定，宜留置在结构受剪力和弯矩较小且便于施工的部位，并应按下列要求进行处理：（1）应凿除处理层混凝土表面的水泥砂浆和松弱层，但凿除时，处理层混凝土须达到下列强度：1用水冲洗凿毛时，须达到0.5；2用人工凿除时，须达到2.5；3用风动机凿毛时，须达到10。
（2）经凿毛处理的砼面，应用水冲洗干净，在浇注次层砼前，对垂直施工缝宜刷一层水泥净浆，对水平缝宜铺一层厚为10～20到1：2的水泥砂浆。
（3）重要部位及有防震要求的砼结构或钢筋稀疏的钢筋砼结构，应在施工缝处补插锚固钢筋或石榫，有抗渗要求的施工缝宜做成凹形、凸形或设置止水带。
（4）施工缝为斜面时应浇注成或凿成台阶状。
（5）施工缝处理后，须待处理层达到一定强度后才能继续浇注砼，需要达到的强度一般最低为1.2，当结构物为钢筋砼，不得低于2.5。
十一、砼最短搅拌时间搅拌机类别搅拌机容量（L）砼坍落度（）＜3030～70＞70自落式≤40021.51≤8002.521.5≤1200－2.51.5强制式≤4001.511≤15002.51.51.5混凝土拌合物运输时间限制注:表列时间为从加水搅拌至运输入模时间十二、粗集料中含杂质1.现象：已浇注完毕的砼构件表面出现涨裂并掉肉。
2.原因分析：1集料中含有生石灰块，石灰吸水后发生消化反应，其水化热大且放热速度快，资料表明，生石灰消化时最初1小时放出的热量是硅酸盐水泥1天放热量的9倍，28天放热量的3倍，块状生石灰消化成松散的消石灰粉时，外观体积显著增大，将砼涨裂。
2砼中的水泥含有较多的碱性氧化物（K2O，2O），若同时使用了含有活性2的粗集料，碱性氧化物水解后生成的与与集料中的活性2反应，在集料表面形成了复杂的碱—硅酸凝胶体，该生成物具有吸水膨胀性，会把包裹在集料颗粒周围的水泥涨裂。
