具有缓和曲线的弯道测量放样
也可以测出另一段缓和曲线。
312 圆曲线起点切线方向的确定
过B 点圆曲线的切线于 A B 方向的夹角
= 2 × 301 ΠR = 2 × 30 × 80 400 Π
= 2 × 1°54′35″= 3°49′10″
从计算公式中可以看出, 过 B 点圆曲线的切线
与 A B 的夹角等于过A 的缓和曲线切线与A B 夹角
2 三个主点的测设
缓和曲线的起点A 、D 和圆曲线的中点M 称为 曲线的三个主点。 211 缓和曲线内移值 E F、GH 的计算
E F = GH = l2 24R - l3 2688R 3 = 802 24 × 400 - 803 2688 × 4003 = 0. 665
212 缓和曲线增值A E、GD 的计算 A E = GD = l 2 - l3 240R 2 = 80 2 - 803 240 × 4002 = 39. 9867
2
3
4
5
Lx
10
20
30
40 87155 2
3°8r′7″
0°42′58″1°25′57″ 2°8′55″ 2°51′53″
第五点为圆曲线的中点。 把仪器置于B 点, 后视A 点, 向B 点的切线方向
转角 3°49′10″, 确定了 B 点的切线方向, 然后打倒 镜, 让度盘的读数归零, 仿照缓和曲线放样的方法, 自起点 B 量 10m , 在 0°42′58″的角线上, 确定第一 点, 然后从第一点开始再量 10m , 在 1°25′57″的角线 上确定第二点, 一直测到曲线的中点, 同理把仪器量 于 C 点, 测出另一半圆曲线, 并对两次测出的中点 进行校核。
4 测量中注意的事项
411 利用偏角法放样, 在量距时, 是利用每段的弦 长代替弧长, 所以每一段的距离不要过长, 一般在 10m 以内, 并要计算弦弧差值, 及时进行调整。 412 利用偏角法放样, 应由两端向中间放样, 以防 误差累加过大, 超过允许的范围。 参考文献:
[ 1 《] 简明公路施工手册》北京 人民交通出版社, 1998 P33～ 34, P 173。
对应的 偏角 ∆ 0°1′47″0°7′10″0°16′7″0°28′390″°44′46″1°4′27″1°27′441″°54′35″
放样方法:
把仪器置于缓和曲线的起点 A 处, 后视 N 点,
让度盘的读数归零, 然后转动仪器, 量取 0°1′47″, 从
A 开始量 10m , 末端落到该转角的边线上, 确定了第 一点, 然后从第一点开始再量 10m 远, 把仪器转到 0°7′10″的位置上, 使 10m 的点落到该角的边线上, 以此类推一直测到第 8 点, 同理把仪器置于 D 点,
实测 ∃A M N 的三个内角 三个内角的实测值与计算值的误差应在允许范 围内 ∠N A D = ∠N D A = Α 2 - 4°22′3″= 7°37′57″ ∠A M D = 180°- 2 × 7°37′57″= 164°44′6″ 2112 栓桩 当A 、M 、D 三点经校核准确后, 要进行栓桩, 在 施工区附近, 分别在 A 、M 、D 三点的周围各取两点, 组成三个三角形, 测出每个三角形的三个内角, 以防 A 、M 、D 三点破坏后进行恢复。
刘振宇1 关新革1 张安杰2
(11 黑龙江省水利冲填工程处 哈尔滨 150027; 21 黑龙江省水利水电勘测设计研究院)
〔摘 要〕 文章介绍了在公路施工中对缓和曲线弯道测量放样的一个实测 〔关键词〕 公路 缓和曲线 园曲线 弯道测量放样 中图分类号: P2 文献标识码: B
目前, 在公路的测量中, 缓和曲线的测量放样比 较麻烦。下面我以一道例题, 来说明如何进行弯道的 测量放样。
的 2 倍, 同 理 过 C 点 的 切 线 与 CD 的 夹 角 等 于
∠N D C 角的 2 倍, 示意如图 2:
图1
图2
313 圆曲线的测设
圆曲线偏角的计算公式:
r = 90lx R Π (适用于仪器置于圆曲线与缓和曲线的交点处。
lx 圆曲线上任意一点放置仪器处的弧长。)
列表计算如下:
点序
1
= 123. 5102 218 计算 ∃A M N 的三个内角
∠A N M = 1 2 (180 - 24) = 78° ∠N A M = a rcsin (M N ·sin78°A M )
= 4°22′3″ ∠N M A = 180- 780- 4°22′3″= 97°37′57″ 219 把仪器置于N 点后视A 点的方向转角 78°, 在 角边线方向上从 N 点开始量 911161m 即为M 点,
3 曲线的细部放样 (偏角法)
311 缓和曲线的放样 缓和曲线偏角的计算公式 ∆= 30l2 ΠR l (此公式适用于经纬仪在缓和曲线
的起点处) l 为缓和曲线的长度, l 为缓和曲线上任意 一点, 到起点处缓和曲线的长度。列表计算如下:
点序 1
2
3
4
5678源自Lx10 20 30 40 50 60 70 80
© 1995-2004 Tsinghua Tongfang Optical Disc Co., Ltd. All rights reserved.
·68·
黑 龙 江 水 利 科 技 H eilong jiang Science and T echno logy of W ater Con servancy
文章编号: 100727596 (2000) 0220068202
2000 年第 2 期 2, 2000
具有缓和曲线的弯道测量放样Ξ
213 缓和曲线插入角 Β 的计算
Β = 90 Π l R = 90 × 80 Π 400 = 5°43′46″
214 圆曲线长度的校核 ∆ = B C = (Α- 2Β) ΠR 180 = (24°- 2 × 5°43′46″) 400Π 180
= 87. 5535 215 外矢矩M N
M N = (R + E F ) sec (Α 2) - R = (400+ 0. 665) ÷co s12°- 400
设有某弯道如图 1 所示。A B 、CD 为缓和曲线部 分长度 l 为 80m , B C 为圆曲线, 长度 S 为 87. 55m , A N 与 N D 的 偏 角 Α = 24°, 圆 曲 线 的 半 径 R = 400m 。
1 放样前角度的检测
放 样前要对 A N 与 N D 的偏角 Α进行检测, 看 实际与设计是否相符。因为当 R 、l 确定以后圆曲线 的 长度是由 Α角来决定的, 如果实测 Α角与设计不 符, 那么我们按设计给的条件放样直线段和曲线段 肯定结合不上。
= 9. 6161 216 切线长 A N
A N = A E + EN = 39. 9867+ (400+ 0. 665) tg12°
= 125. 1507 217 计算弦长 A M
AM = DM
= A N 2 + A M 2 - 2 A N A M sinΑ 2
= 125. 15072 + 9. 6161 - 2 × 125. 1507 × 9. 6161 × sin12°
Ξ 收稿日期: 2000201209 © 1995-2004 Tsinghua Tongfang Optical Disc Co., Ltd. All rights reserved.
第 2 期
刘振宇等: 具有缓和曲线的弯道测量放样
· 6 9·
然后再后视 N D 的方向转角 78°, 对M 点进行校核。 2110 用前方交会的方法确定A 、D 两点: 把仪器分 别置于 M 、N 两点转对应的转角用前方交会的方 法, 测出A 、D 两点。 2111 对A 、M 、D 三点进行校核。
公路施工测量放样方法
前言在工程测量中当施工控制网建立以后，为了满足工程的需求，需要将已设计好的资料在实地标出,以便施工,这个过程我们称为放样.也就是说施工放样是把图纸上的设计方案“搬”到实际现场的过程.放样的结果是得到实地上的标桩，标桩定在哪里，庞大的施工队伍就在哪里进行挖土、浇捣混凝土、吊装构件等一系列工作.如果放样出错且没有及时纠正，将会造成极大的损失。
当工地上有几个工作面同时开工时，正确的放样是保证它们衔接成整体的重要条件。
由于施工时以放样出的标桩为依据，故放样的过程不允许有任何一点差错，否则会影响施工的进度和质量。
而且在实际放样的过程中，由于工程建筑物复杂多样，有时往往需要将几种方法综合应用，才能放出该建筑物的点﹑线。
因此，放样方法的选取显得十分重要。
放样方法的选择与工程建筑的类型，工程建筑物的施工部位，施工现场条件和施工方法以及放样精度要求和控制点的分布都有着密切的关系.因此,放样人员必须根据实地情况，如精度要求﹑控制点分布﹑现有仪器﹑现场条件﹑计算工具等来选择测站点和放样点的测设方法的不同组合及不同的检核方法。
各类工程及同一工程的不同阶段，不同部位队放样点的精度要求不同，多以对测站点和放样点的精度要求也不相同。
作业时请严格执行《工程测量规范》，《水利水电工程施工测量规范》和《施工测量控制程序》.如果设计上有特殊要求，按设计要求执行。
为了实现预期的目的，在进行放样之前，测量人员首先要熟悉工程的总体布局和细部结构设计图，找出工程主要设计轴线和主要点位的位置以及各部分之间的几何关系，结合现场条件和已有控制点的布设情况,分析具体放样方案，并作出最优化的处理,使放样精度达到最高。
通常情况下，平面放样的方法有极坐标法,直角坐标法,距离交会法，角度交会法，方向线交会法。
高程放样可采用全站仪三角高程和水准高程放样。
根据拥有设备的情况来确定放样实施方案。
本设计论文主要根据本人在海口绕城公路白莲立交至机场段工程中实习所学到的有关知识和所遇到的一些问题，经过查看相关文献和请教老师同学们，做了一个应用型的设计论文.本设计论文所主要讨论的问题有,放样的基本方法和工作,高等级公路路线中线的施工放样，公路中桩边桩统一坐标的计算方法，缓和曲线在公路施工中放样的应用,公路施工放样中特殊区域的放样方法和全站仪放样同GPS—RTK放样方法的比较等等,以便我们在保证质量的情况下，更有效率的进行施工放样测量工作.由于本人水平有限，再加上时间仓促，文中难免会有不妥之处。
单线铁路隧道内弹性支承块式无砟轨道施工技术
单线铁路隧道内弹性支承块式无砟轨道施工技术赵静【摘要】结合衢宁铁路福建段隧道内弹性支承块式无砟轨道的施工,介绍弹性支承块式无砟轨道精调、道床施工工艺、创新施工方法等,为类似工程提供借鉴.【期刊名称】《辽宁省交通高等专科学校学报》【年(卷),期】2019(021)002【总页数】5页(P22-26)【关键词】弹性支承块道床板施工技术【作者】赵静【作者单位】中铁十九局集团第三工程有限公司, 辽宁沈阳 110136【正文语种】中文【中图分类】U455.41 工程概况新建衢州至宁德铁路（福建段）站前工程QNFJZQ-4标段，起讫里程为DK340+383.88-DK379+605.85，正线长39.149km，其中隧道十三座合计31.5km。
本工程为单线铁路、设计时速160km/h，长度超过1km的隧道采用弹性支撑块无砟轨道。
衢宁铁路福建段长度1km及以上的隧道、隧道群铺设弹性支撑块无砟轨道，轨道结构高度为600mm，轨道结构从上至下依次为弹条Ⅶ型扣件、预制C50混凝支承块、支承块下弹性垫板、橡胶套靴及道床板等组成。
经过衢宁铁路福建段弹性支撑块无砟轨道，总结出一套单线铁路弹性支撑块无砟轨道施工技术工艺和方法，为今后类似工程提供了值得借鉴的施工经验和方法。
2 弹性支撑块无砟轨道道床板技术标准（1）道床板结构：道床板混凝土强度等级为C40，混凝土在轨排精调完成后浇筑，内轨轨下截面处道床顶面低于支承块顶面63mm。
隧道内道床板为分块结构，道床板宽度为2800mm，厚度为351mm，每块道床板长度一般为 6.58m （0.29+0.6×10+0.29=6.58m），根据具体情况可适当调整，长度可为5～7.5m，两块道床板间设置伸缩缝，伸缩缝宽度为20mm，用聚乙烯泡沫板填充，聚氨酯密封胶密封。
在隧道沉降缝处道床板对应设置20mm宽伸缩缝。
混凝土道床内钢筋采用HRB400级，所有钢筋交叉位置均采用钢筋绝缘卡连接，钢筋绝缘卡具有连接、固定、绝缘及使钢筋之间达到屏蔽的作用，保障轨道电路安全导通。

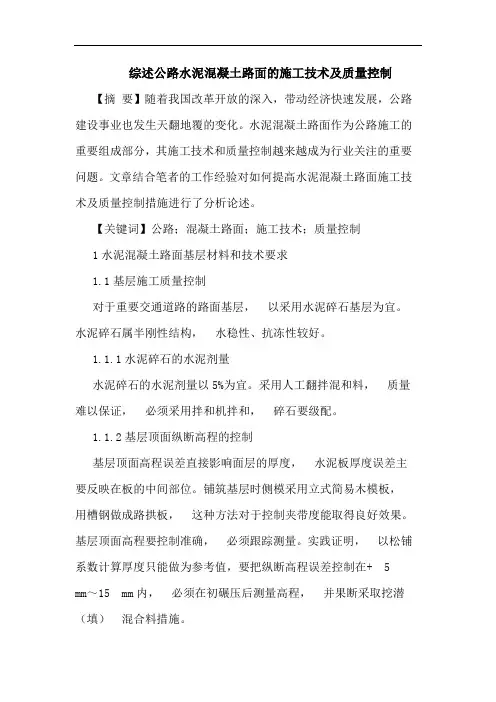

综述公路水泥混凝土路面的施工技术及质量控制
