水准仪操作步骤方法详解图解
水准仪操作步骤图解
开机键
测量前先将仪 器气泡调居中
返回键
删除键
此功能键可以在 光线不足时选择 打开灯光、距离 测量和倒尺测量
多次测量 距离测量
选择
返回主菜单
文件编 辑
点击 文件
打开项目管理
开机键
选择新建项目
在项目名称栏 输入名称编号
此键切换 大小写及
数字开 始 测 量源自打开测 量菜单选择水准线路
输入线路名
线路选择 为新线路
此点号为起 始点号
基准高输
确
入0
定
确 定
测 量 开 始
"B"为后视，当阴影部分在“B” 上时测后视，“F”为前视，当阴
影部分在“F”上时测前视
测量键
水准仪的操作使用教程
a ——后视读数A ——后视点b ——前视读数B ——前视点1、A 、 B 两点间高差：2、测得两点间高差后，若已知A 点高程，则可得B点的高程：。
3、视线高程：4、转点TP(turning point) 的概念：当地面上两点的距离较远，或两点的高差太大，放置一次仪器不能测定其高差时，就需增设若干个临时传递高程的立尺点，称为转点。
二、连续水准测量如图所示，在实际水准测量中，A 、B 两点间高差较大或相距较远，安置一次水准仪不能测定两点之间的高差。
此时有必要沿A 、B 的水准路线增设若干个必要的临时立尺点，即转点（用作传递高程）。
根据水准测量的原理依次连续地在两个立尺中间安置水准仪来测定相邻各点间高差，求和得到A 、B 两点间的高差值，有：h 1 = a 1 －b 1h 2 = a 2 －b 2……则：h AB = h 1 + h 2 +…… + h n = Σ h = Σ a －Σ b结论：A 、 B 两点间的高差等于后视读数之和减去前视读数之和。
§ 2.3 水准仪和水准尺一、水准仪(level)如图所示，由望远镜、水准器和基座三部分组成。
DS3 微倾式水准仪自动安平水准仪1、望远镜(telescope) ——由物镜、目镜和十字丝（上、中、下丝）三部分组成。
2、水准器(bubble) 有两种：圆水准器(circular bubble) ——精度低，用于粗略整平；水准管(bubble tube) ——精度高，用于精平。
特性：气泡始终位于高处，气泡在哪处，说明哪处高。
3、基座(tribrach)二、水准尺(leveling staff)水准尺主要有：单面尺、双面尺和塔尺。
1、尺面分划为1cm ，每10cm 处（E 字形刻划的尖端）注有阿拉伯数字。
2、双面尺的红面尺底刻划：一把为4687mm ，另一把为4787mm 。
三、尺垫(staff plate)放置在转点上，为防止观测过程中水准尺下沉。
自动安平水准仪操作图解
自动安平水准仪操作图解
步骤图解
1、安放三角架:调节三脚架腿至适当
高度，尽量保持三脚架顶面水平。
如
果地面松软，应将架腿踩入土中。
2、连接螺旋:旋紧连接螺旋，
将水准仪和三脚架连接在一
起。
3、脚螺旋:调节脚螺旋，使圆
水准气泡居中。
4、制动螺旋:旋紧制动螺旋，望远镜被固定。
5、水平微动螺旋:在制动螺旋旋紧后，调节水平微动螺旋，望远镜在水平方向内微小转动。
6、目镜调焦螺旋:调节目镜调焦螺旋，使十字丝清晰成像。
7、物镜调焦螺旋:旋转物镜调焦螺旋，使远处物体清晰成像。
水准仪经纬仪使用方法详细图解之令狐文艳创作
水准测量令狐文艳基本知识1.水准测量原理工程上常用的高程测量方法有几何水准测量、三角高程测量、GPS 测高及在特定对象和条件下采用的物理高程测量，其中几何水准测量是目前高程测量中精度最高、应用最普遍的测量方法。
如图2-1所示，设在地面A 、B 两点上竖立标尺（水准尺），在A 、B 两点之间安置水准仪，利用水准仪提供一条水平视线，分别截取A 、B 两点标尺上读数a 、b ，显然A 、B 两点的高差h AB 可写为 A 点高程H A 已知， 求出B 点高程我们规定A 点水准尺读数a 为后视读数，B 点水准尺读数b 为前视读数。
图 2-1如果A 、B 两地距离较远时，可以用连续水准测量的方法。
中间可设置转点TP （临时高程传递点，须放置尺垫），如图2-2所示11h a =，333h a b =-，……，n n n h a b =-。
于是，可以求得A 、B 之间的高程差B 点高程B A AB H H h =+.图 2-22.水准仪介绍：水准仪是提供水平视线的仪器，按精度分，水准仪通常有DS 05、DS 1、DS 3等几种。
其中“D ”和“S ”分别为“大地”和“水准仪”首字汉语拼音的首字母，而下标是仪器的精度指标，即每千米测量中的偶然误差（以mm 为单位）。
目前常用的水准仪从构造上可分为两大类：利用水准管来获得水平视线的“微倾式水准仪”和利用补偿器来获得水平视线的“自动安平水准仪”。
此外，还有一种新型的水准仪——“电子水准仪”，它配合条形码标尺，利用数字化图像处理的方法，可自动显示高程和距离，使水准测量实现了自动化。
水准仪主要由望远镜、水准器、基座三部分组成。
（1） DS 3微倾式水准仪1.仪器介绍图2-3 DS 3微倾式水准仪1-物镜：2-目镜；3-调焦螺旋；4-管水准器；5-圆水准器；6-脚螺旋；7-制动螺旋；8-微动螺旋；9-微倾螺旋；10-基座2.DS 3微倾式水准仪的使用 （1）安置水准仪在测站上松开架腿的蝶形螺旋，按需要调整架腿的长度，将螺旋拧紧。
水准仪操作步骤方法详解图1
水准仪操作步骤方法详解图解步骤图解1、安放三角架:调节三脚架腿至适当高度，尽量保持三脚架顶面水平。
如果地面松软，应将架腿踩入土中。
2、连接螺旋:旋紧连接螺旋，将水准仪和三脚架连接在一起。
3、脚螺旋:调节脚螺旋，使圆水准气泡居中。
4、制动螺旋:旋紧制动螺旋，望远镜被固定。
5、水平微动螺旋:在制动螺旋旋紧后，调节水平微动螺旋，望远镜在水平方向内微小转动。
6、目镜调焦螺旋:调节目镜调焦螺旋，使十字丝清晰成像。
7、物镜调焦螺旋:旋转物镜调焦螺旋，使远处物体清晰成像。
第四章第一节钢尺量距发布: 2009-10-15 14:15 | 作者: admin | 查看: 18次第一节钢尺量距一、量距的工具1．钢尺钢尺是用薄钢片制成的带状尺，可卷入金属圆盒内，故又称钢卷尺。
尺宽约10～15mm，长度有20m、30m和50m等几种。
根据尺的零点位置不同，有端点尺和刻线尺之分。
钢尺的优点：钢尺抗拉强度高，不易拉伸，所以量距精度较高，在工程测量中常用钢尺量距。
钢尺的缺点：钢尺性脆，易折断，易生锈，使用时要避免扭折、防止受潮。
2．测杆测杆多用木料或铝合金制成，直经约3cm、全长有2m、2.5m及3m等几种规格。
杆上油漆成红、白相间的20cm色段，非常醒目，测杆下端装有尖头铁脚，便于插入地面，作为照准标志。
3．测钎测钎一般用钢筋制成，上部弯成小圆环，下部磨尖，直径3～6mm，长度30～40cm。
钎上可用油漆涂成红、白相间的色段。
通常6根或11根系成一组。
量距时，将测钎插入地面，用以标定尺端点的位置，亦可作为近处目标的瞄准标志。
4．锤球、弹簧秤和温度计等锤球用金属制成，上大下尖呈圆锥形，上端中心系一细绳，悬吊后，锤球尖与细绳在同一垂线上。
它常用于在斜坡上丈量水平距离。
弹簧秤和温度计等将在精密量距中应用。
二、直线定线水平距离测量时，当地面上两点间的距离超过一整尺长时，或地势起伏较大，一尺段无法完成丈量工作时，需要在两点的连线上标定出若干个点，这项工作称为直线定线。

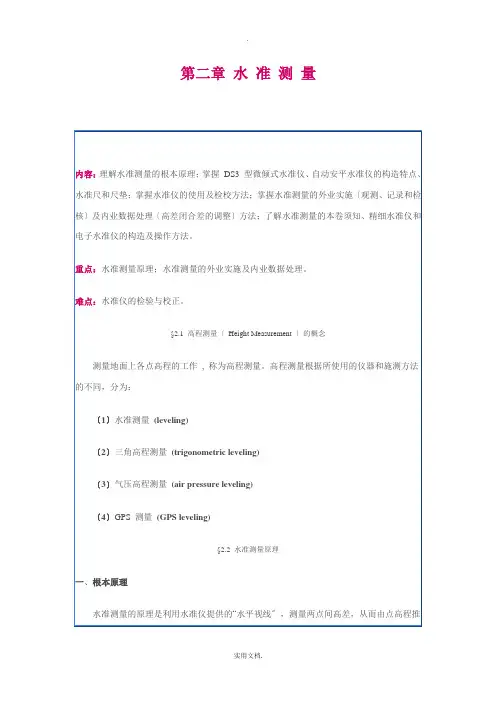

DS3水准仪的操作使用教程
第二章水准测量算出未知点高程。
a ——后视读数A ——后视点b ——前视读数B ——前视点1、A 、 B 两点间高差：2、测得两点间高差后，假设A 点高程，那么可得B点的高程：。
3、视线高程：4、转点TP(turning point) 的概念：当地面上两点的距离较远，或两点的高差太大，放置一次仪器不能测定其高差时，就需增设假设干个临时传递高程的立尺点，称为转点。
二、连续水准测量如以下图，在实际水准测量中，A 、B 两点间高差较大或相距较远，安置一次水准仪不能测定两点之间的高差。
此时有必要沿A 、B 的水准路线增设假设干个必要的临时立尺点，即转点〔用作传递高程〕。
根据水准测量的原理依次连续地在两个立尺中间安置水准仪来测定相邻各点间高差，求和得到A 、B 两点间的高差值，有：h 1 = a 1 －b 1h 2 = a 2 －b 2……那么：h AB = h 1 + h 2 +…… + h n = Σ h = Σ a －Σ b结论：A 、 B 两点间的高差等于后视读数之和减去前视读数之和。
§ 2.3 水准仪和水准尺一、水准仪(level)如以下图，由望远镜、水准器和基座三局部组成。
DS3 微倾式水准仪自动安平水准仪1、望远镜(telescope) ——由物镜、目镜和十字丝〔上、中、下丝〕三局部组成。
2、水准器(bubble) 有两种：圆水准器(circular bubble) ——精度低，用于粗略整平；水准管(bubble tube) ——精度高，用于精平。
特性：气泡始终位于高处，气泡在哪处，说明哪处高。
3、基座(tribrach)二、水准尺(leveling staff)水准尺主要有：单面尺、双面尺和塔尺。
1、尺面分划为1cm ，每10cm 处〔E 字形刻划的尖端〕注有阿拉伯数字。
2、双面尺的红面尺底刻划：一把为4687mm ，另一把为4787mm 。
三、尺垫(staff plate)放置在转点上，为防止观测过程中水准尺下沉。
水准仪操作步骤方法详解图1
水准仪操作步骤方法详解图解步骤图解1、安放三角架:调节三脚架腿至适当高度，尽量保持三脚架顶面水平。
如果地面松软，应将架腿踩入土中。
2、连接螺旋:旋紧连接螺旋，将水准仪和三脚架连接在一起。
3、脚螺旋:调节脚螺旋，使圆水准气泡居中。
4、制动螺旋:旋紧制动螺旋，望远镜被固定。
5、水平微动螺旋:在制动螺旋旋紧后，调节水平微动螺旋，望远镜在水平方向内微小转动。
6、目镜调焦螺旋:调节目镜调焦螺旋，使十字丝清晰成像。
7、物镜调焦螺旋:旋转物镜调焦螺旋，使远处物体清晰成像。
第四章第一节钢尺量距发布: 2009-10-15 14:15 | 作者: admin | 查看: 18次第一节钢尺量距一、量距的工具1．钢尺钢尺是用薄钢片制成的带状尺，可卷入金属圆盒内，故又称钢卷尺。
尺宽约10～15mm，长度有20m、30m和50m等几种。
根据尺的零点位置不同，有端点尺和刻线尺之分。
钢尺的优点：钢尺抗拉强度高，不易拉伸，所以量距精度较高，在工程测量中常用钢尺量距。
钢尺的缺点：钢尺性脆，易折断，易生锈，使用时要避免扭折、防止受潮。
2．测杆测杆多用木料或铝合金制成，直经约3cm、全长有2m、2.5m及3m等几种规格。
杆上油漆成红、白相间的20cm色段，非常醒目，测杆下端装有尖头铁脚，便于插入地面，作为照准标志。
3．测钎测钎一般用钢筋制成，上部弯成小圆环，下部磨尖，直径3～6mm，长度30～40cm。
钎上可用油漆涂成红、白相间的色段。
通常6根或11根系成一组。
量距时，将测钎插入地面，用以标定尺端点的位置，亦可作为近处目标的瞄准标志。
4．锤球、弹簧秤和温度计等锤球用金属制成，上大下尖呈圆锥形，上端中心系一细绳，悬吊后，锤球尖与细绳在同一垂线上。
它常用于在斜坡上丈量水平距离。
弹簧秤和温度计等将在精密量距中应用。
二、直线定线水平距离测量时，当地面上两点间的距离超过一整尺长时，或地势起伏较大，一尺段无法完成丈量工作时，需要在两点的连线上标定出若干个点，这项工作称为直线定线。
(手把手)水准仪操作详解(附图及文字)
课后练习
1. 何谓视差？其产生的原因是什么？如何消除？ 2. 在水准测量中，为什么要求前后视距相等？ 3. 结合水准测量的主要误差来源，说明在观测过程中应 注意哪些问题？
THANKS
感谢观看
HAB=a-b
高差二后视读数-前视读数
02 >X X
X
X 水准测量的仪 器及工具
1・3、水准测量的仪器及工具
水准尺和尺垫
水准尺和尺垫 单面尺-水准尺仅一面有分划 双面尺-（黑面,红面，尺常数4.687m或4.787m ）用于三等以下水准测量。
塔尺-可伸缩，伸足为3米、5米，用于一般工程测量。
尺扌垫—y在车转点上 '立，尺,^用。
两次高差之差应小于5mm，否则应重测； 观测
成果合格，则取两次高差之平均数，观测步 骤（顺序）：
后视-前视-（改变仪器高） 前视-后视 上述观测顺序简称为:“后—刖—刖—后”
1.5、水准测量的方法及成果处理
（二）双面尺法（用黑红双面水准尺，在尺子两面读数）
已知HA,求HB
*1 - h2- f
<±5mm
备
方向 及 丿
标尺读数
黑面
红面
K+黑 红
减
高 差
考
中
数
后
jr-
的
刖
后-前 (16)
(8)
(10)
(7)
(9)
(17) (11)
)1 (5 前6
后-刖
1384 0551 +0833
6171 5239 +0932
0 4 +1 -0832.5
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水准仪操作步骤方法详解图解
水准仪的认识及基本操作
一、目的与要求
1、对照仪器，了解水准仪型号、各部件名称和功能；
2、掌握水准仪基本操作；
3、练习一站两点高差测定。
二、仪器与工具
1、DS3水准仪1台、水准尺2把、记录簿1本。
2、自备：铅笔、草稿纸。
三、实训方法与步骤
1、指导教师讲解水准仪的构造及操作方法。
2、安置和粗平水准仪。
水准仪的安置主要是整平圆水准器，使仪器概略水平。
做法是：选好安置位置，将三脚架调整至适当高度。
取出仪器，用连接螺旋将其连接在脚架上（注意基座与三脚架相对位置）。
先踏实两只脚架尖，移动另一只脚架使圆水准器气泡概略居中，然后转动脚螺旋使气泡居中。
转动脚螺旋使气泡居中的操作规律：气泡需要向哪个方向移动，左手就向哪个方向转动脚螺旋。
气泡偏离在a的位置，首先按箭头所指的方向同时转
动脚螺旋①和②，使气泡移到b的位置，再按箭头所指方向转动脚螺旋③，使气泡居中。
图1-1
3、用望远镜照准水准尺，并且消除视差。
首先用望远镜对折明亮的背景，转动目镜对光螺旋，使十字丝清晰可见。
然后松开制动落选，转动望远镜，利用镜筒上的准星和照门照准水准尺，旋紧制动螺旋。
再转动物镜对光螺旋，使尺像清晰。
此时如果眼睛上、下晃动，十字丝交点总是指在标尺物象的一个固定位置，即无视差现象。
如果眼睛上、下晃动，十字丝横丝在标尺上错动就是有视差，说明标尺物像没有呈现在十字丝平面上，若有视差将影响读数的准确性。
消除视察时要仔细进行物镜对光使水准尺看的最清楚，这时如十字丝不清楚或出现重影，再旋转目镜对光螺旋，直至完全消除视差为止，最后利用微动螺旋使十字丝精确照准水准尺。
图2-1
4、精确整平水准仪。
转动微倾螺旋使管水准器的水准气泡两端的影像符合，如图1-3所示。
转东微倾螺旋要稳，慢慢的调节，避免气泡上下不停错动。
图1-3
5、读数。
以十字丝横丝为准读出水准尺上的数值，读数前，要对水准尺的划分、注记分析清楚，找出最小刻划单位，整分米、整厘米的分划及米数的注记。
先估读毫米数，再读出米、分米、厘米数。
要特别注意不要错读单位和发生漏0现象。
读数后，应立即查看气泡是否仍然符合，否则应重新使气泡符合后再读数。
6、变仪器高法测两点高差。
在相距约60米的A、B两点竖立水准尺，约中间位置处安置仪器。
粗平、照准A、读后视a。
然后照准B，读前视b。
读数力求精确。
两点高差h′AB=a-b。
将仪器在原地升高（或降低）约10cm，重
复上述操作，得高差h″AB。
若较差h′AB—h″AB不超过±5mm，则观测合格，否则重测。
四、注意事项
1、在观测过程中，手切勿按扶在架腿上；
2、测量时不论用哪个眼睛观测，另一眼睛尽量不要闭上，更不要用手盖住眼睛；
水准仪操作步骤方法详解图解
步骤图解
1、安放三角架:调节三脚架
腿至适当高度，尽量保持三
脚架顶面水平。
如果地面松
软，应将架腿踩入土中。
2、连接螺旋:旋紧连接螺旋，
将水准仪和三脚架连接在一
起。
3、脚螺旋:调节脚螺旋，
使圆水准气泡居中。
4、制动螺旋:旋紧制动螺旋，
望远镜被固定。
5、水平微动螺旋:在制动螺
旋旋紧后，调节水平微动螺
旋，望远镜在水平方向内微
小转动。
6、目镜调焦螺旋:调节目镜
调焦螺旋，使十字丝清晰成
像。
7、物镜调焦螺旋:旋转物镜调焦螺旋，使远处物体清晰成像。
