调幅接收机的设计
调幅接收设计实验报告
二极管导通，对C充电，τ充=RDC。因为RD很小，所以τ充很小，vo≈vs
的其余时间(φ>90o)
二极管截止，C经R放电，τ放=RC。因为R很大，所以τ放很大，C上电压下降不多，仍有：vo≈vs
过程循环往复，C上获得与包络(调制信号)相一致的电压波形，有很小的起伏。故称包络检波。
高频的课程设计结束了,这一周一直在上网查资料,忙着翻阅参考书。反复修改自己的
课程设计。感觉收获很大。这次我在课程设计中所做的课题是调幅接收机。一个很典型的高频电路。同时它也比较全面的运用了高频课程中所学到的知识：高频谐振回路，低频功率放大器，晶体振荡器，同步检波，混频电路。涉及的知识点相当多。
在收获知识的同时，还收获了阅历，收获了成熟，在此过程中，我们通过查找大量资料，
LC谐振放大中选用功耗小的2N2222型三极管进行两级放大,LC谐振部分为放大器的负载；电压跟随采用集成运放OPБайду номын сангаас355，以实现电路阻抗的良好匹配；为了给放大器工作提供稳压电源，采用LM317稳压芯片设计了一个电源。经测试，放大器低功耗、高增益，具有良好的选择性。
图4-5高频谐振放大器电路图
图4-6高频谐振放大器方针结果
关键字：振荡 混频 检波 谐振 放大
一、前言
信息传递是人类社会生活的重要内容，没有通信，人类社会是不可想象的。近年来，电子工业的发展非常惊人，当然这些进步都成了人类社会不可缺少的东西，1937年莫尔斯发明的有线电报开创了利用电传递信息的新时代。1876年贝尔发明的电话已成为我们日常生活中通信的重要工具，1918年，调幅无线广播调幅接收机的问世；1936年，商业电视广播开播。伴随着人类的文明，社会的进步和科学技术的发展，电信技术也以一日千里的速度飞速发展，然而无线通信在现在的生活中更重要，我们常用的手机，无线电话还有各种电器的遥控器等，大到航天小到玩具都离不开发射和接收设备。调幅接收是目前应用最广泛的接收方式之一。
调幅接收机课程设计
自动增益控制电路的作用是：当接收信号较弱时，自动地将收音机的增益提高，使音量 加大；当接收信号较弱时，又自动地将增益降低，使音量减小。这样，靠自动控制增益的方 法，就能够在一定程度上弥补由于接收信号强弱不同所造成的音量差别。
沈阳大学科技工程学院
课程设计说明书
（3）高频小信号放大电路
NO.3
图 3 放大器高频等效电路
课程设计说明书

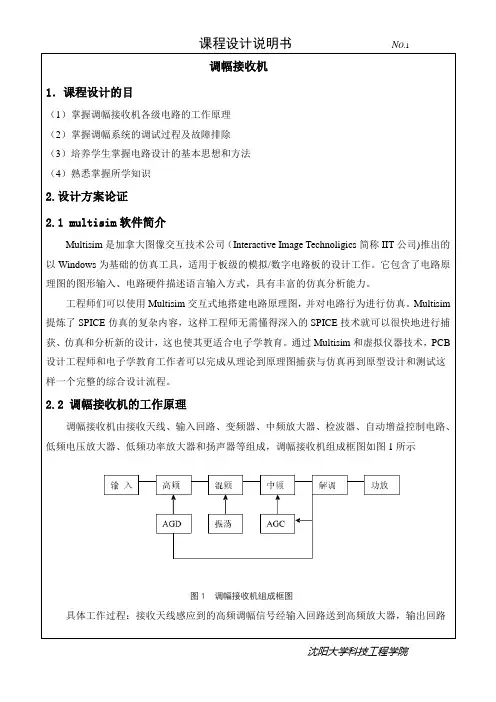

调幅接收机 1．课程设计的目
（1）掌握调幅接收机各级电路的工作原理 （2）掌握调幅系统的调试过程及故障排除 （3）培养学生掌握电路设计的基本思想和方法 （4）熟悉掌握所学知识
NO.1
2.设计方案论证 2.1 multisim 软件简介
Multisim 是加拿大图像交互技术公司（Interactive Image Technoligics 简称 IIT 公司)推出的 以 Windows 为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。它包含了电路原 理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。 工程师们可以使用 Multisim 交互式地搭建电路原理图，并对电路行为进行仿真。Multisim 提炼了 SPICE 仿真的复杂内容，这样工程师无需懂得深入的 SPICE 技术就可以很快地进行捕 获、仿真和分析新的设计，这也使其更适合电子学教育。通过 Multisim 和虚拟仪器技术，PCB 设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这 样一个完整的综合设计流程。
g b'e
I E mA S 1 rb'e 26
沈阳大学科技工程学院
课程设计说明书
由图 2 得出：并联谐振回路的总电导 g 的表达式为
2 2 2 g p1 g oe p2 g ie jwc
课程设计：调频接收机设计报告
课程设计报告：调频接收机设计一、实验目的：通过本课程设计与调试，提高动手能力，巩固已学的理论知识，要求掌握、基本的调频接收机各单元电路的组成和调试方法，了解集成电路单片接收机的性能及应用。
二、调频接收机的主要技术指标调频接收机的主要技术指标有：1．工作频率范围接收机可以接受到的无线电波的频率范围称为接收机的工作频率范围或波段覆盖。
接收机的工作频率必须与发射机的工作频率相对应。
如调频广播收音机的频率范围为88～108MH，是因为调频广播收音机的工作范围也为88～108MHz2．灵敏度接收机接收微弱信号的能力称为灵敏度，通常用输入信号电压的大小来表示，接收的输入信号越小，灵敏度越高。
调频广播收音机的灵敏度一般为5～30uV。
3．选择性接收机从各种信号和干扰中选出所需信号（或衰减不需要的信号）的能力称为选择性，单位用dB（分贝）表示dB数越高，选择性越好。
调频收音机的中频干扰应大于50dB。
4．频率特性接收机的频率响应范围称为频率特性或通频带。
调频机的通频带一般为200KHz。
5．输出功率接收机的负载输出的最大不失真（或非线性失真系数为给定值时）功率称为输出功率。
三、调频接收机组成调频接收机的工作原理图一调频接收机组成框图一般调频接收机的组成框图如图一所示。
其工作原理是：天线接受到的高频信号，经输入调谐回路选频为f1，再经高频放大级放大进入混频级。
本机振荡器输出的另一高频f2亦进入混频级，则混频级的输出为含有f1、f2、（f1+f2）、（f2-f1）等频率分量的信号。
混频级的输出接调频回路选出中频信号（f2-f1），再经中频放大器放大，获得足够高增益，然后鉴频器解调出低频调制信号，由低频功放级放大。
由于天线接收到的高频信号经过混频成为固定的中频，再加以放大，因此接收机的灵敏度较高，选择性较好，性能也比较稳定。
四.单元电路设计一．高频功率放大电路如下图所示为共射级接法的晶体管高频小信号放大器。
他不仅要放大高频信号，而且还要有一定的选频作用，因此晶体管的负载为LC并联谐振回路。
超外差中波调幅接收机实验报告
超外差中波调幅接收机实验报告一、实验目的1. 了解超外差中波调幅接收机的基本原理和工作过程；2. 学会超外差中波调幅接收机的组装和调试方法；3. 掌握超外差中波调幅接收机的信号接收和放大、检波、解调等基本功能。
二、实验原理超外差中波调幅接收机基本原理如下：1. 信号接收和放大：天线接收到的电磁波信号经过前置放大器、中频放大器等多级放大之后，达到足够的电平，以便后续的处理。
2. 检波和解调：从中频放大器输出的信号经过输入滤波器后，进入检波器。
检波器可采用二极管检波和晶体管检波，将信号转换为包络信号，即调幅信号的振幅包络。
3. 音频放大和输出：检波输出的包络信号通过音频放大器放大，经过音量调节和音量输出控制，最终发放到扬声器中。
三、实验器材电源、示波器、信号发生器、万用表、调频广播接收机、组装好的超外差中波调幅接收机。
四、实验步骤1. 组装超外差中波调幅接收机：根据图纸，依次将各个部件焊接组装在一起，注意不要错装，安装完毕后进行外观检查和电气连接测试。
2. 接收信号：将调频广播接收机调节到1MHz左右，按下检波按钮，通过信号发生器产生各种调频信号，观察接收效果。
3. 检查调音台：调音台应能正常调节音量和频率，并能正常接收和放大声音信号。
4. 检查滤波器：检查滤波器的频率和带宽。
5. 测试幅度调制：将信号发生器调定为200KHz正弦波信号，以3V的幅度调制，接收整个信号并测量。
然后在调变声器上调节音量，观察幅度调制效果。
6. 测试抑制外界干扰能力：在接收机附近放置一台电视机，并进行调频，观察接收机的抗干扰能力。
7. 测试抗放射性干扰能力：打开移动电话，或者靠近通讯设备等，观察接收机的抗放射性干扰能力。
8. 测试瞬时响应能力：将信号发生器调节到200KHz正弦波信号，以3V幅度调制，突然改变调制波幅度，观察接收机的瞬时响应能力。
五、实验结果及分析1. 组装超外差中波调幅接收机完毕后，经过测试，各项参数均正常，可以开始使用。
超外差式调幅接收机电路设计
超外差式调幅接收机电路设计一、引言超外差式调幅接收机是一种常用的无线电接收机，其具有高灵敏度、良好的选择性和抗干扰能力等优点，在广播、电视、通信等领域得到了广泛应用。
本文将详细介绍超外差式调幅接收机的电路设计。
二、超外差式调幅接收机原理超外差式调幅接收机是利用超外差原理实现信号的解调和放大的。
其基本原理如下：1. 信号输入将天线接入射频放大器，对高频信号进行放大。
2. 超外差混频将射频信号和本振信号进行混频，得到中频信号。
3. 中频放大对中频信号进行放大，增强其弱信号。
4. 解调将中频信号通过解调电路进行解调，得到原始信息。
三、超外差式调幅接收机电路设计步骤1. 射频放大器设计射频放大器是整个电路中最重要的部分之一，它对于整个系统的性能起着决定性作用。
一般采用共源极或共基极放大器来实现。
在设计时需要考虑增益、带宽、噪声系数等因素，并进行合理的抗干扰设计。
2. 本振电路设计本振电路是指产生与射频信号频率相同但相位不同的信号，以便进行混频。
一般采用晶体振荡器或LC震荡器来实现。
在设计时需要考虑频率稳定性、输出功率等因素。
3. 混频器设计混频器是将射频信号和本振信号进行混合，产生中频信号的重要部分。
一般采用二极管混频器或倍频器来实现。
在设计时需要考虑转换增益、LO抑制等因素。
4. 中频放大器设计中频放大器是对中频信号进行放大的部分，其主要作用是增强中间弱信号。
一般采用共基极或共射极放大器来实现。
在设计时需要考虑增益、噪声系数等因素。
5. 解调电路设计解调电路是对中频信号进行解调，得到原始信息的关键部分。
一般采用检波二极管或运算放大器来实现。
在设计时需要考虑解调效率、失真程度等因素。
四、超外差式调幅接收机常见问题及解决方法1. 抗干扰能力差解决方法：采用合理的抗干扰设计，如增加滤波器、降低系统噪声等。
2. 频率稳定性差解决方法：采用高稳定性的晶体振荡器或LC震荡器，并进行合理的温度补偿。
3. 带宽不足解决方法：增加中频放大器的带宽、改变混频器的转换增益等。
超外差式调幅接收机电路的新设计
超外差式调幅接收机电路的新设计【超外差式调幅接收机电路的新设计】引言：超外差式调幅接收机电路在无线通信领域中具有重要的应用，其设计对于实现高效、稳定的信号接收至关重要。
为了满足日益增长的通信需求，我们需要不断创新和改良超外差式调幅接收机电路。
本文将介绍一种新的设计方案，旨在提供更高的性能和稳定性。
一、超外差式调幅接收机电路的基本原理超外差式调幅接收机电路是通过将收到的调幅信号与本地振荡信号进行混频，然后进行解调和滤波，最终恢复原始信号。
具体而言，它包括一个前置放大器、混频器、中频放大器、解调器和音频放大器等几个关键模块。
二、传统超外差式调幅接收机电路的问题传统的超外差式调幅接收机电路存在一些问题，例如：1. 线路复杂度高：传统电路设计较为复杂，需要大量的元器件和调整来保证性能。
2. 抗干扰性差：传统电路对噪声和干扰信号的抑制能力较弱，易受到外界环境的影响。
3. 信号失真：传统电路在信号处理过程中可能引入非线性失真，影响解调效果。
三、新设计方案的核心特点为了解决上述问题，我们提出了一种新的超外差式调幅接收机电路设计方案，具有以下核心特点：1. 简化电路结构：通过巧妙的电路设计和元器件选择，我们将电路结构简化为几个关键模块，降低了线路复杂度。
2. 强大的抗干扰能力：新设计方案加入了一些滤波电路和信号处理算法，有效地抑制了外界噪声和干扰信号。
3. 优化非线性处理：通过引入非线性补偿电路和调整解调算法，我们减小了信号处理过程中的非线性失真，提高了解调效果。
四、性能评估与测试结果为了评估新设计方案的性能，我们进行了一系列的实验和测试。
以下是一些重要的结果总结：1. 信号传输质量：与传统电路相比，新设计方案在传输质量方面表现更为出色，能够有效降低噪声和失真。
2. 抗干扰性能：新设计方案的抗干扰能力得到明显提升，在复杂的电磁环境下仍能保持较为稳定的信号接收。
3. 能效比提高：新设计方案在降低功耗的同时保持良好的性能，相比传统电路具有更高的能效比。
超外差调幅接收机的设计与实现(新)
超外差调幅接收机的设计与实现摘要：超外差接收系统由于其抗干扰能力强，频带宽，音质好等特点，广泛应用于通信系统中。
本设计采用集成芯片CD7613CP来完成超外差调幅接收机设计，该芯片CD7613CP内部由混频电路（包括本地振荡电路和输入电路）、中频放大电路、检波电路、功率放大电路等组成。
本文着重讨论并掌握调幅接收机的设计与调试方法；了解接收机主要技术指标；熟悉单片集成芯片CD7613CP内部功能及各引脚作用；掌握电路的布局、布线和焊接工艺等。
关键词：超外差接收系统；CD7613CP芯片Design and Implementation of the superheterodyne AM receiverAbstract:The superheterodyne receiver systems due to its strong anti-jamming capability, frequency bandwidth, good sound quality, features, widely used in communication systems.This design uses the IC CD7613CP to constitute a superheterodyne AM receiver AM chip CD7613CP internal circuit consists of a mixer circuit (including the local oscillation circuit and the input circuit), intermediate frequency amplifier, detector circuit, power amplifier circuit. This paper focuses on the design and debugging and mastery of the AM receiver; understand the receiver of the major technical indicators; familiar with the role of monolithically integrated chip CD7613CP internal functions and pin; master circuit layout, wiring and welding.Keywords: superheterodyne receiving system; the CD7613CP chip目录1前言 (1)2毕业设计的任务与要求 (2)2.1设计任务 (2)2.2设计要求 (2)3调幅接收机的主要性能指标 (3)3.1频率范围 (3)3.2中频频率 (3)3.3选择性 (3)3.4灵敏度 (3)3.5输出功率 (3)3.6镜像抑制 (3)3.7放大倍数 (4)3.8直流电源 (4)4调幅接收系统的设计方法 (5)4.1调幅接收系统实现框图： (5)4.2接收系统方案选择： (5)5集成调幅芯片CD7613CP (7)5.1CD7613CP芯片特点 (7)5.2内部功能框图及各引脚功能 (7)6超外差调幅接收机外围电路设计 (9)6.1调幅接收机的输入电路 (9)6.2调幅接收机的变频级电路 (10)6.3调幅接收机的中频放大级电路 (11)6.4调幅接收机的检波和自动控制电路 (11)6.5前置低放电路和功率放大电路 (12)7电路的布局、组装和焊接 (13)7.1应用的元器件说明 (13)7.1.1元器件清单 (13)7.1.2元件说明 (13)7.2普通电路板的布局 (14)7.3接收机的焊接和组装 (15)7.3.1准备工作 (15)7.3.2安装焊接 (16)8仿真 (19)8.1高频放大输出波形 (19)8.2本振输出波形 (20)8.3解调出的波形图 (21)9调试以及故障排除 (22)10性能指标测试 (25)10.1载波频率范围 (25)10.2输出功率的测试 (25)11此次毕业设计的感悟与心得 (26)结束语 (27)致辞 (28)参考文献 (29)1前言无线电广播传输过程：广播电台播出节目是首先把声音通过话筒转换成音频电信号，经放大后调制高频信号（载波）上，这时高频载波信号的某一参量随着音频信号作相应的变化，高频已调信号再经电压功率放大及匹配网络由天线输出。
中波调幅发射机与接收机组装及调试doc.
中波调幅发射机与接收机组装及调试一、实验目的1、在模块实验的基础上掌握调幅发射机整机组成原理，建立调幅系统概念。
2、掌握发射机系统联调的方法，培养解决实际问题的能力。
3、在模块实验的基础上掌握调幅接收机组成原理，建立解调系统概念。
4、掌握调幅接收机系统联调的方法，培养解决实际问题的能力。
二、实验内容1、完成调幅发射机整机联接与调试2、完成调幅接收机整机联接与调试三、实验仪器1、实验箱2、4、7、8、10 号板5块2、耳机1副3、数字万用表1块4、数字示波器1台5、DDS函数信号发生器1台四、实验电路说明图14-1 中波调幅发射机该调幅发射机组成原理框图如图14-1所示，发射机由音频信号发生器，音频放大，AM 调制，高频功放四部分组成。
实验箱上由模块4，8，10构成。
图14-2超外差中波调幅接收机接收机由天线回路、变频电路、中频放大电路、检波器、音频功放、耳机等六部分组成，实验箱上由模块2，4，7，10构成。
天线回路：。
从天线接收进来的高频信号首先进入输入调谐回路。
天线回路的任务是：1. 通过天线收集电磁波，使之变为高频电流；2.选择信号。
在众多的信号中，只有载波频率与输入调谐回路相同的信号才能进入收音机。
变频和本机振荡级：从输入回路送来的调幅信号和本机振荡器产生的等幅信号一起送到变频级，经过变频级产生一个新的频率，这一新的频率恰好是输入信号频率和本振信号频率的差值，称为差频。
例如，输入信号的频率是535kHz，本振频率是1000kHz ，那么它们的差频就是1000 kHz －535 kHz ＝465kHz；当输入信号是1605kHz时，本机振荡频率也跟着升高，变成2070kHz。
也就是说，在超外差式收音机中，本机振荡的频率始终要比输入信号的频率高一个465kHz。
这个在变频过程中新产生的差频比原来输入信号的频率要低，比音频却要高得多，因此我们把它叫做中频。
不论原来输入信号的频率是多少，经过变频以后都变成一个固定的中频，然后再送到中频放大器继续放大，这是超外差式收音机的一个重要特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录目录 (1)第一章设计目的 (2)第二章调幅接收机设计的基本要求 (2)第三章超外差调幅接收机的组成及工作原理 (2)第一节超外差调幅接收机的组成框图 (2)第二节组成电路及工作原理 (3)一输入回路 (3)二变频电路 (4)三中频放大电路 (5)四检波电路 (8)（一）检波二极管的作用 (9)（二）检波二极管的工作原理 (9)（三）检波二极管的选用 (9)（四）检波二极管的代换 (9)五低频放大电路 (10)六 AGC自动增益控制电路 (10)设计体会 (12)参考文献 (13)附录 (14)课程设计调幅接收机的设计摘要超外差接收机调幅接收机变频电路中频放大电路检波电路低频放大电路自动增益控制电路第一章设计目的一学会分析电路、设计电路的方法和步骤二学习protel绘图方法和表格的绘制三进一步掌握所学元件及在此基础培养自己分析、应用其他元件的能力四了解调幅接收机的基本组成与各功能电路的工作原理第二章调幅接收机设计的基本要求一电源电压3V二频率范围 535－1605KHZ三中频频率F1=465KHZ四画出调幅接收机组成框图,方案的确定(电路选型)五中频放大器设计计算第三章超外差调幅接收机的组成及工作原理第一节超外差调幅接收机的组成框图超外差接收机组成框图如图一所示图一从天线感应到的高频调幅信号，经输入回路的选择送入变频器。
本振信号与接收到的高频调幅信号在变频器内经过混频作用，得到一个与接收信号调制规律相同的固定中频调幅信号。
该中频调幅信号经中频放大后，送入检波器，把原音频信号解调出来，并虑出残余中频分量，再由低频功率放大后推动扬声器发出声音。
AGC 是自动增益控制电路，自动控制中频放大器的增益。
第二节 组成电路及工作原理一 输入回路图二输入回路如图二，由C1、C2和L1组成，外来高频调幅信号通过磁性天线送至输入回路，将所需信号通过L1的次级耦合到变频器。
C 15/20pfc 27/270p fL1C 30.01uf二变频电路晶体三极管变频器的实际电路主要有两类：本振电压由单独振荡器产生的他激式变频器和本振电压由变频管自身产生的自激式变频器，它们都可接成共基极或共发射极电路。
他激式变频电路比较复杂，但uS和uL之间牵连作用小，稳定性高，三中频放大电路中频放大电路的任务是把变频得到的中频信号加以放大，然后送到检波器检波。
中频放大电路对超外差接收机的灵敏度、选择性和通频带等性能指标起着极其重要的作用。
图Z1008图Z1008（a）是LC单调谐中频放大电路，图Z1008（b）为它的交流等效电路。
图中TR1、TR2为中频变压器，它们分别与C1、C4组成输入和输出选频网络，同时还起阻抗变换的作用，因此，中频变压器是中放电路的关键元件。
中频变压器的初级线圈与电容组成LC并联谐振回路，它谐振于中频465kHz。
由于并联谐振回路对诣振频率的信号阻抗很大，对非谐振频率的信号阻抗较小。
所以中频信号在中频变压器的初级线圈上产生很大的压降，并且耦合到下一级放大，对非谐振频率信号压降很小，几乎被短路（通常说它只能通过中频信号），从而完成选频作用，提高了接收机的选择性。
图Z1009由LC调谐回路特性知，中频选频回路的通频带B＝f2- f1＝，见图Z1009。
式中QL是回路的有载品质因数。
QL值愈高，选择性愈好，通频带愈窄；反之,通频带愈宽，选择性愈差。
中频变压器的另一作用是阻抗变换。
因为晶体管共射极电路输入阻抗低，输出阻抗高，所以一般用变压器耦合，使前后级之间实现阻抗匹配。
一般接收机采用两级中放，有3个中频变压器（常称中周）。
第一个中频变压器要求有较好的选择性，第二个中频变压器要求有适当的通频带和选择性，第三个中频变压器要求有足够的通频带和电压传输系数，由于各中频变压器的要求不同，匝数比不一样，通常磁帽用不同颜色标志，以示区别，所以不能互换使用。
图Z1010利用变压器的阻抗变换关系，可求得等效谐振电路的谐振阻抗ZOB0＝（）2ZAB0＝（）2ZAB0（式中N＝N1＋N2为电感线圈的总匝数）。
即具有抽头并联谐振电路的谐振阻抗ZOB0等于没有抽头的谐振阻抗ZAB0的倍。
由于＜1，所以ZOB0＜ZAB0，适当选择变比可取得所C15 510B3C160.01ufD32A P9R9470C170.022u fR104.7k+3vT33D G200（一）检波二极管的作用检波（也称解调）二极管的作用是利用其单向导电性将高频或中频无线电信号中的低频信号或音频信号取出来，广泛应用于半导体收音机、收录机、电视机及通信等设备的小信号电路中，其工作频率较高，处理信号幅度较弱。
常用的国产检波二极管有2AP系列锗玻璃封装二极管。
常用的进口检波二极管有1N34/A、1N60等。
（二）检波二极管的工作原理检波二极管具有结电容低，工作频率高和反向电流小等特点，传统上用于调幅信号检波。
工作原理如下：调幅信号是一个高频信号承载一个低频信号，调幅信号的波包(envelope)即为基带低频信号。
如在每个信号周期取平均值，其恒为零。
若将调幅信号通过检波二极管，由于检波二极管的单向导电特性，调幅信号的负向部分被截去，仅留下其正向部分，此时如在每个信号周期取平均值（低通滤波），所得为调幅信号的波包(envelope)即为基带低频信号，实现了解调（检波）功能。
锗材料点接触型、工作频率可达400MHz，正向压降小，结电容小，检波效率高，频率特性好，为2AP型。
类似点触型那样检波用的二极管，除用于检波外，还能够用于限幅、削波、调制、混频、开关等电路。
也有为调频检波专用的特性一致性好的两只二极管组合件。
（三）检波二极管的选用检波二极管一般可选用点接触型锗二极管，例如2AP系列等。
选用时，应根据电路的具体要求来选择工作频率高、反向电流小、正向电流足够大的检波二极管。
虽然检波和整流的原理是一样的，而整流的目的只是为了得到直流电，而检波则是从被调制波中取出信号成分（包络线）。
检波电路和半波整流线路完全相同。
因检波是对高频波整流，二极管的结电容一定要小，所以选用点接触二极管。
能用于高频检波的二极管大多能用于限幅、箝位、开关和调制电路。
（四）检波二极管的代换设计体会课程设计是培养学生综合运用所学知识,发现,提出,分析和解决实际问题,锻炼实践能力的重要环节,是对学生实际工作能力的具体训练和考察过程.随着科学技术发展的日新日异，电子技术已经成为空前活跃的领域，在生活中可以说得是无处不在。
因此作为二十一世纪的大学来说掌握电子技术的开发和应用是十分重要的。
回顾起此次课程设计，至今我仍感慨颇多，的确，从拿到课题到定稿，从理论到实践，在整整一星期的日子里，可以说得是苦多于甜，但是可以学到很多很多的的东西，同时不仅可以巩固了以前所学过的知识，而且学到了很多在书本上所没有学到过的知识。
通过这次课程设计使我懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正为社会服务，从而提高自己的实际动手能力和独立思考的能力。
计的过程中遇到问题，可以说得是困难重重，毕竟以前做的很少，难免会遇到过各种各样的问题，同时在设计的过程中发现了自己的不足之处，对以前所学过的知识理解得不够深刻，掌握得不够牢固。
通过这次课程设计之后，我一定会谨记学好基础知识，这一点老师在课堂上也不止一次的说到。
在设计中遇到了很多不懂的问题，最后在老师的辛勤指导下，终于迎刃而解。
同时，在老师的身上我学得到很多实用的知识，在次我表示感谢！同时，对给过我帮助的所有同学和各位指导老师再次表示忠心的感谢！参考文献1：李银华电子线路设计指导北京航天航空大学出版社 2005.062：谢自美电子线路设计实验测试华中科技大学出版社 2003.10 3：张肃文高频电子线路高等教育出版社 2004.114：杨绪东实用电子电路精选化学工业出版社 2004.03附录5/20u FC 27/270p F 10121413963451L A 4101C 1C 30.01u FT 13D G 200R 15.1kR 43kR 21.8kD 3D 4D 22A P 9R 375K R 515K R 8*20K R 10470R 75.1KR f100Ω7/30p F C 77/270p FC 6510u F C 930u F C 130.022u F C 15510C 103.9u F C 40.01u FT 2C 11510u F C 142.2u F R 94.7KB 1B 3B 2L 1L 3T 33D G 200C 160.01u FC 170.022u F C 1810u F /10VC 23560u FC 2010u F /10V C 24100u P /10V C 2147u F /10V C 25220u F /10VC 2250p F +3v C 1922u F /10VC 26470u F /10V+3VC 8300C 53D G 200调幅接收机的原理图L 2。
