通用电机测试平台
新型电力设备绝缘检测平台PDCheck局放检测仪 说明书
新型电力设备绝缘检测平台PDCheck局放检测仪→PDCbeck 新型局部放电检测分析平台为国际领先技术。
其主要特点为采样频带高，现场抗干扰能力强，独有故障缺陷信号分类功能，缺陷识别准确率高，专家系统分析能力强等。
本系统的监测预警功能可以把事故扼杀在萌芽状态，特别能够有效预防定期检修间隔中突发事故，提高用户安全生产能力，减少故障带来的设备损失、停电损失及社会影响。
本系统随时观测电力设备的“健康”状况，为管理者安排生产及检修、合理调度和分配有限资源提供有效依据，能提高电力系统运营能力和规避风险能力、提高整体经营管理水平。
本系统源于IEC 但远高于IEC 标准，一旦推广，可以大大提高用户及全国电力设备检测管理水平，也可以为改进国家电力检测规范提供依据。
本测量系统可用于离线测量（如制造厂出厂检测，设备现场安装调试后并网前检测）、在线测量（被试设备无需退出运行或停电），或在线监测（在主控室或调度中心直接监测）。
本系统是国内唯一能够作在线测量的，可以减少用户停电时间，提高生产运营能力。
本系统可通用于交流或直流系统，是世界唯一能在线作直流局放试验的系统。
本测量系统采用模块式结构，可以很方便地与用户现有软硬件系统相整合。
本检测平台可在现场测试和监测所有的电力设备，包括发电机、电动机、变压器、GIS 、电感电容、电线电缆及其接头等。
本测量系统可方便地在现场带电安装和拆卸，不影响电力设备的运行。
本系统可作为一个独立系统在现场进行测量、诊断、分析、生成报告。
本系统含7 个备用端口，可同时测量温度、介损系数、泄漏电流、振动、油中色谱等参数。
本系统还提供以太网接口，使远程控制、调试、分析变得轻松自然。
测量单元与操作员及其电脑间实现了光电隔离，以确保安全本系统还提供海量储存，可将现场测量数据带回实验室分析，便于保存，也为长期对比观测设备绝缘状态，进行状态检修提供依据。
本系统采用海量储存、宽带高速采样（100Msls ）。
MAGTROL 电机测试软件 mtest_cn
M-TEST 5.0 资料表描述Magtrol 的新版 M-TEST 5.0 是一款最新的，以计算机（Windows®2000/XP）为数据采集基础的电机测试程序。
与Magtrol 的可编程控制器一起使用，M-TEST 5.0 可与任何 Magtrol 测功机或者在线扭矩传感器搭配来测定被测电机的性能特性。
利用M-TEST 5.0 富有特色的测试与制图能力，可以计算并显示多达22 个参数。
作为 Magtrol 电机测试系统必要的组成部分，M-TEST 5.0 以最适合测试装置总体效率的方式,)分别进行自动、曲线、手工和合格/不合格测试。
由于以 LabVIEW™ 编写，M-TEST 5.0 可灵活测试种类繁多的各式电机。
本程序界面友好,所生成数据可以保存、显示和打印，并易于输入电子数据表。
Magtrol 还可以对软件进行客制化修改以满足其它电机测试要求。
传感器输入测量程序温度测量程序—以前必须作为附加部分单独购买—现已包括在M-TEST 5.0 中。
在电机测试过程中，可以读取并监视多达 32 个热电偶或者模拟传感器。
可以完成电机的轴承、线圈和机架的发热曲线，并且可以测量用气动工具或者内燃机的气流/排气效率。
通过与测功机控制配合使用，M-TEST 5.0 甚至可以在模拟进行工作循环和寿命测试的同时进行传感器测量。
应用除了适合于模拟负载、循环测试和电机自动测试外，由于其特有的合格/不合格测试功能，M-TEST 5.0 也是进行生产线和检查应用的理想工具。
另外一个可以让工程试验室从中受益并可以节省时间的特性是其能够复制测试并自动测试。
这种通用程序对任何进行电机测试的人都极其有用。
M-TEST 5.0图解数据输出M-TEST 5.0 硬件配置2MAGTROL• 多种测试选项：自动： 可用选择上升/下降取平均值或者用惯性修正系数的自动测试方式。
此外，允许推算空载和堵转的数据，并插入特定速度或者扭矩数据点。
电机试验平台的适用及使用介绍
电机试验平台的适用及使用介绍简介电机试验平台是用于测试电机性能的一种设备，可用于测试直流电机、交流电机和步进电机等。
电机试验平台主要包括反转控制器、转速控制器、电机控制器、电机计算机等。
适用适用于电机相关的学习、研究和开发。
尤其对于电机相关工程师和研究人员，在学习电机知识、开发电机应用等方面有着不可替代的作用。
使用介绍1. 搭建电机试验平台步骤搭建电机试验平台需要具备一定的电机行业或电子行业的知识，下面是一些大致的步骤：1.准备测试电机、反转控制器、转速控制器、电机控制器、电机计算机等设备。
2.将各个设备连接起来，按照设备使用手册上的步骤进行连接，确保设备连接正确。
3.安装电机控制软件，根据软件使用手册上的步骤进行安装和配置。
4.进入软件页面，按照步骤进行测试。
注意事项在搭建电机试验平台的过程中，需要注意以下几点：1.确保所有设备的供电电路正确连接，电压稳定，以免设备失效或发生事故。
2.避免设备受潮、短路等情况，要对设备进行保养和维护。
3.搭建电机试验平台的过程中，需要注意各个设备之间的匹配程度，确保各个设备之间的兼容性。
2. 电机测试流程步骤1.打开电机控制软件，进行设备连接和测试参数设置。
2.将测试电机与设备进行连接，确认电机类型、额定功率等信息。
3.通过转速控制器来设置电机转速和转速变化范围。
4.使用反转控制器来控制电机正反转，检查电机反转功能和运行状态。
5.记录电机运行参数，包括功率、电压、电流等参数。
检查电机性能和稳定性等。
注意事项在进行电机测试时，需要注意以下几点：1.确保电机连接正确，参数设置准确，以免发生设备故障。
2.在进行电机测试时，应该注意电机的安全性，避免电机运行不稳定或电路短路引起的事故。
3.在进行电机测试时，应该注意设备的保养和维护工作，保持设备的良好状态。
总结电机试验平台是一种非常实用的测试设备，可以在电机相关的学习、研究和开发等方面起到不可替代的作用。
在搭建和使用电机试验平台的过程中，需要注意各项操作流程和安全措施，确保设备能够正常运行，并且保护使用人员的安全。
1.5MW双馈式风力发电机组 全功率试验平台方案
1.5MW双馈式风力发电机组全功率试验平台方案1、建立全功率试验平台的目的和意义双馈式风力发电机组全功率试验平台是指在地面上建立针对双馈式风力发电机组进行各种型式试验的功率试验平台，该试验平台要求能够达到风力发电机组的1.5MW额定功率输出。
在该试验平台上可以对风力发电机组的齿轮箱、发电机、变流器、控制系统等部件进行全面的试验，检验各部件是否能够达到标准和规范的要求，避免部件质量缺陷；针对风力发电机组初期样机进行设计技术和控制算法验证，促进技术的消化吸收，避免设计缺陷；作为开发平台进行新机型开发或新部件研发替代的性能测试试验；作为系统调试的平台，可以进行调试以及调试运行人员的培训平台；还可以进行后期批量生产时的抽检试验。
由于风力发电机组应用环境的恶劣程度以及对机组20年长寿命、高可靠性和安全性的特殊要求，风力发电机组的重要部件如齿轮箱、发电机等的制造技术成为了风力发电机组的难点。
同时融合了现代电力电子技术和现代控制理论的风力发电机组变速和变桨距控制也成为风力发电的关键技术和难点。
由于国内风力发电行业起步较晚，技术水平相对国外比较落后。
目前国内只掌握MW级以下失速型风力发电机组的设计和制造技术，MW级以上变速恒频的双馈式和直驱式机型均引进国外的设计或生产许可证。
这成为了国内风力发电行业发展的技术瓶颈。
目前我国风电的变速恒频技术相关研究成果只经过了实验室阶段，没有经过规模化的应用实践经验，而作为大型风力发电机组只有进行工程化试验，得出较为确切的结论和数据，才能应用于大规模产业化生产。
这样就可以尽可能避免出现国内外一些风电制造厂家由于某些部件或设计技术的缺陷而造成了重大的损失，同时也可以减少现场调试的时间和工作量。
建设全功率的风力发电机组传动和控制技术试验平台，提高风电机组关键零部件的测试能力，掌握风电机组的关键测试技术，是保证产品质量的基础；通过试验平台上得到的数据，为优化提高该风电机组的性能将起到重要作用，对以后进行新机型或新部件产品的开发和替代提供必要的试验环境和手段，因此建立一套完善的变速恒频风力发电机组试验平台成为当务之急。

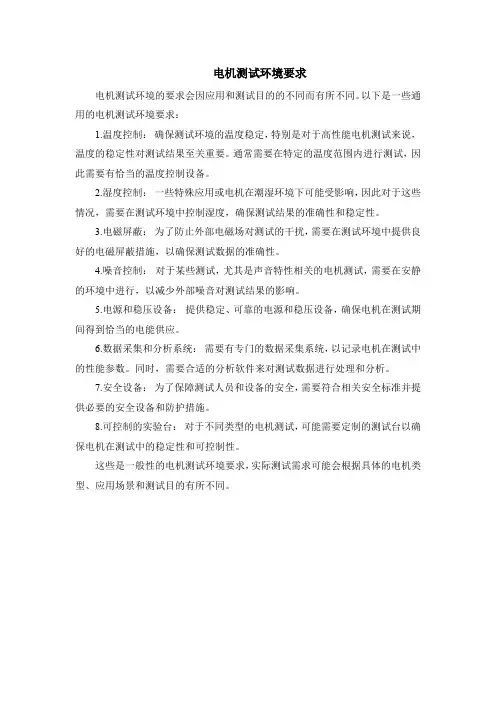

电机测试环境要求
电机测试环境要求
电机测试环境的要求会因应用和测试目的的不同而有所不同。
以下是一些通用的电机测试环境要求：
1.温度控制：确保测试环境的温度稳定，特别是对于高性能电机测试来说，温度的稳定性对测试结果至关重要。
通常需要在特定的温度范围内进行测试，因此需要有恰当的温度控制设备。
2.湿度控制：一些特殊应用或电机在潮湿环境下可能受影响，因此对于这些情况，需要在测试环境中控制湿度，确保测试结果的准确性和稳定性。
3.电磁屏蔽：为了防止外部电磁场对测试的干扰，需要在测试环境中提供良好的电磁屏蔽措施，以确保测试数据的准确性。
4.噪音控制：对于某些测试，尤其是声音特性相关的电机测试，需要在安静的环境中进行，以减少外部噪音对测试结果的影响。
5.电源和稳压设备：提供稳定、可靠的电源和稳压设备，确保电机在测试期间得到恰当的电能供应。
6.数据采集和分析系统：需要有专门的数据采集系统，以记录电机在测试中的性能参数。
同时，需要合适的分析软件来对测试数据进行处理和分析。
7.安全设备：为了保障测试人员和设备的安全，需要符合相关安全标准并提供必要的安全设备和防护措施。
8.可控制的实验台：对于不同类型的电机测试，可能需要定制的测试台以确保电机在测试中的稳定性和可控制性。
这些是一般性的电机测试环境要求，实际测试需求可能会根据具体的电机类型、应用场景和测试目的有所不同。

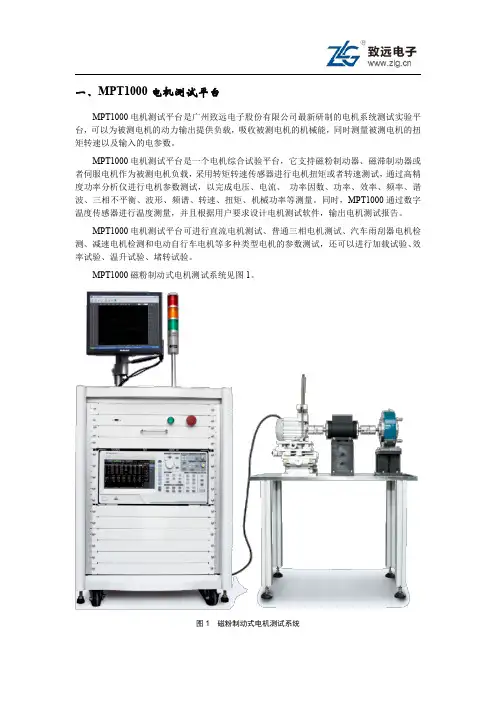

MPT1000电机测试平台
一、MPT1000电机测试平台MPT1000电机测试平台是广州致远电子股份有限公司最新研制的电机系统测试实验平台，可以为被测电机的动力输出提供负载，吸收被测电机的机械能，同时测量被测电机的扭矩转速以及输入的电参数。
MPT1000电机测试平台是一个电机综合试验平台，它支持磁粉制动器、磁滞制动器或者伺服电机作为被测电机负载，采用转矩转速传感器进行电机扭矩或者转速测试，通过高精度功率分析仪进行电机参数测试，以完成电压、电流、功率因数、功率、效率、频率、谐波、三相不平衡、波形、频谱、转速、扭矩、机械功率等测量。
同时，MPT1000通过数字温度传感器进行温度测量，并且根据用户要求设计电机测试软件，输出电机测试报告。
MPT1000电机测试平台可进行直流电机测试、普通三相电机测试、汽车雨刮器电机检测、减速电机检测和电动自行车电机等多种类型电机的参数测试，还可以进行加载试验、效率试验、温升试验、堵转试验。
MPT1000磁粉制动式电机测试系统见图1。
图1磁粉制动式电机测试系统图2磁粉制动式电机测试台架MPT1000对托式电机测试系统见图3。
图3对拖式电机测试系统图4对拖式电机测试台架图5MPT1000电机测试系统主机二、功能特点MPT1000电机测试平台集成了专业的电机自动化测试软件和高精度功率分析仪，为用户提供了良好的测试体验。
图6电机自动化测试软件●全新的图形用户界面用户友好的选项卡页面快速导航；●比较功能允许五个单独的测试数据放在同一图上比较；●光标工具可以获得任意点的x和y坐标曲线和放大图的任何部分；●图片导出到剪贴板或文件；●多页报告第二个页面上生成一个多轴图；●多个测试选项:自动、手动、温升、惯量和过载保护；●曲线拟合根据当前的测量数据拟合成多项式曲线；●可编程模拟和数字输出曲线和可以自动测试的每一步；●显示108种测试和计算参数；●多种功率分析仪和电机电源的选择；●多通道高精度功率分析仪数据同步采集；●可选的模拟和数字I/O设备提供了更多的灵活性；●额外的测试选择(惯性和过载保护)；●电机轴方向指示器；●以太网、USB接口；●添加手动测试模式；●温升试验；●保存/加载设置定制的报告功能。
车用电机硬件在环实时仿真与测试平台
车用电机硬件在环实时仿真与测试平台高瑾;黄洋;宋石阳;姜淑影;黄苏融【摘要】车用内置式永磁电机功率密度高,参数非线性变化显著.针对此情况,本文在高速FPGA芯片上建立车用永磁电机的非线性模型,与真实控制器连接,构建了硬件在环半实物实时仿真与测试平台(HIL-bench).利用两台产品级车用永磁电机组成共直流母线互馈对拖平台(M/G-bench),与所构建的实时仿真测试平台进行对比.测试转速范围从恒转矩区到弱磁区,测试转矩从轻载到额定负载.对比结果表明,在高速指标方面,HIL-bench系统仿真步长已达到1μs;在逼近现实工况指标方面,两个平台的平均误差为4.15％.【期刊名称】《电工技术学报》【年(卷),期】2014(029)011【总页数】8页(P99-106)【关键词】车用永磁电机;硬件在环;非线性;对拖【作者】高瑾;黄洋;宋石阳;姜淑影;黄苏融【作者单位】上海大学机电工程与自动化学院上海 200072;上海大学机电工程与自动化学院上海 200072;上海大学机电工程与自动化学院上海 200072;上海大学机电工程与自动化学院上海 200072;上海大学机电工程与自动化学院上海200072【正文语种】中文【中图分类】TM3151 引言内置式永磁同步电机（IPMSM）在当前电动汽车驱动中的应用是比较广泛的[1,2]。
IPMSM 的参数非线性变化是影响其性能的一个重要原因，电流[3]、温度[4,5]等因素对参数的非线性都有不同程度的影响，且随着转速的增加，这种非线性的变化更加明显。
为了提高仿真的可信度，取得逼近现实的仿真结果，上述非线性问题在建模时应予以考虑，这无疑增大了建模的复杂性。
半实物实时仿真技术已广泛应用于无人机自动测试跟踪[6]、飞行器姿态控制[7]及飞船太空舱的水平和垂直自由度的控制[8]等航空领域，它是将系统的一部分用仿真模型来等效，保留了另一部分实物，两者连接后实时运行。
半实物实时仿真目前分为两大类：快速控制原型（Rapid Control Prototype,RCP）与硬件在环（Hardware-in-Loop,HIL）。
电机性能试验平台的设计与开发研究
电机性能试验平台的设计与开发研究摘要：电机性能试验平台作为电机性能测试的关键设备，对于电机设计和研发具有重要意义。
本文通过对电机性能试验平台的功能需求和设计要求进行分析，提出了一种基于模拟电机的性能试验平台的设计方案。
该方案结合了硬件、软件和控制系统的开发，并对关键技术进行了详细的研究和实验验证。
最后，通过试验验证，证明了该电机性能试验平台在电机性能测试领域的有效性和可行性。
1. 引言电机是现代工业中不可或缺的重要设备，其性能对于各个行业的生产效率和能源利用率具有关键的影响。
电机性能试验是评估电机性能和正确选型的重要手段之一，而电机性能试验平台是进行电机性能试验的核心设备。
2. 电机性能试验平台的功能需求和设计要求2.1 功能需求电机性能试验平台主要用于测量和记录电机的转速、转矩、功率、效率等关键参数，并提供可靠的测试数据作为电机设计和研发的依据。
同时，电机性能试验平台还应具备以下功能：支持多种电机类型的测试、具备自动控制和数据采集功能、具备高精度和高可靠性的测量设备和传感器、能够进行动态和恶劣环境下的测试。
2.2 设计要求电机性能试验平台的设计要求主要包括：高度可靠性、易于维护和操作、可扩展性和兼容性。
同时，为了满足不同规格和类型的电机测试需求，电机性能试验平台应具备一定的灵活性和可调性。
3. 基于模拟电机的电机性能试验平台设计方案3.1 硬件设计电机性能试验平台的硬件设计主要包括电机加载装置、传感器、数据采集设备和控制系统。
电机加载装置通过控制负载和电源实现对电机的负载模拟；传感器用于测量和记录电机转速、转矩等参数；数据采集设备负责实时采集和记录传感器数据；控制系统实现对电机性能试验的自动控制和数据管理。
3.2 软件设计电机性能试验平台的软件设计主要包括数据处理和管理系统、控制系统和用户界面。
数据处理和管理系统负责对采集到的数据进行处理和存储，提供数据查询和分析功能；控制系统实现对电机性能试验的自动控制和过程监控；用户界面提供便捷的操作和参数设置界面，使操作人员能够方便地进行电机性能试验操作和数据查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为了更好地吸收被测电机的机械能，为被测电机的动力提供负载，同时测量被测电机的扭矩转速以及输入的电参数，公司专门研发了一款电机综合试验平台。
但目前大家对这款产品的了解还比较少，下面就给大家介绍一下。
一、功能特点
通用电机测试平台集成了专业的电机自动化测试软件和高精度功率分析仪，为用户提供了良好的测试体验。
1、全新的图形用户界面用户友好的选项卡页面快速导航；
2、比较功能允许五个单独的测试数据放在同一图上比较；
3、光标工具可以获得任意点的x和y坐标曲线和放大图的任何部分；
4、图片导出到剪贴或文件；
5、多页报告第二个页面上生产一个多轴图；
6、多个测试选项：自动、手动、升温、惯量和过载保护；
7、曲线拟合根据当前的测量数据拟合成多项式曲线；
8、可编程模拟和数字输出曲线和可以自动测试的每一步；
9、显示108中测试和计算参数；
10、多种功率分析仪和电机电源的选择；
11、多通道高精度功率分析仪数据同步采集；
12、可选的模拟和数字I/O设备提供了更多的灵活性；
13、额外的测试选择（惯性和过载保护）；
14、电机轴方向指示器；
15、以太网、USB接口；
16、添加手动测试模式；
17、温升试验；
18、保存/加载设置定制的报告功能；
二、增强型电参数测量
由于采用了PA系列高精度功率分析仪，相对于普通的电机测试系统，ZDT-III 通用电机测试平台具有以下优势：
1、采用先进的测量技术，支持直流~1MHz带宽，保证了可靠的测量准确度，基本精度：0.02%；
2、多相功率输入，所有的输入通道均电气隔离，避免各种应用中的短路；
3、同步采用所有相，精确测量电压、电流和功率参数；
4、丰富的分析功能：谐波闪变分析、频谱分析、采样波形显示和三相不平衡矢量图；
5、超大容量存储，支持长时间的数据记录；
6、标准配置和自定义配置允许用户精确设定适合其应用的相应功能；
7、配备有PC软件，可用来下载数据、分析和生成报表，同时可以为用户提供定制化服务；
三、支持测试标准
GB/T 1032-2005 《三相异步电机试验方法》
GB/T 755-2008 《旋转电机定额和性能试验方法》
GB 755.2-2003 《旋转电机确定损耗和效率的实验方法》
GB/T 1311-2008 《直流电机试验方法》
GB/T 1029-2005 《三相同步电机试验方法》
以上就是由四川志方科技有限公司为大家提供的关于通用电机测试平台的相关信息，如果有相关购买意向，建议咨询专业厂家。
