预应力混凝土管桩检测方法和检测数量
预应力混凝土预制桩产品质量-检验细
预应力混凝土预制桩产品质量见证取样检测细则
苏州市住房和城乡建设局
二0一三年八月
预应力混凝土预制桩产品质量
见证取样检测细则
一、总则
本细则适用于针对苏州市住宅工程和其他类型工程进场预应力混凝土预制桩（以下简称“预制桩”）产品质量的见证取样检测。
二、预制桩分类
预制桩分类、执行标准及图集见表1。
表1 预应力混凝土预制桩分类
三、抽样规则
1、抽样地点：样品在住宅工程和其他类型工程的施工现场抽取。
2、受检批组成：住宅工程按同一生产厂家、同一规格型号每进场300根预制桩组成一个受检批；其他类型工程按同一生产厂家每进场500根预制桩组成一个受检批；每一标段或单位工程当不足上述批量时仍作为一个受检批。
3、抽样方法：抽样应在建设（监理）单位、预制桩生产单位和施工单位共同见证下由施工单位从工程现场随机抽取。
4、样品数量：从受检批中抽取3根样品，其中1根为必检样品，另外2根作为备用样品封存于工程现场。
样品外壁上应加盖建设（监理）单位封样章或粘贴封样条。
5、送样要求：必检样品在建设（监理）单位见证下送符合本细则要求的检测机构检验。
四、检测项目
1、抗弯性能：包括抗裂弯矩和极限弯矩；
2、壁厚：管桩壁厚、方桩内径；
3、预应力钢筋保护层厚度；
4、端板厚度；
5、预应力钢筋直径；
6、螺旋筋直径；
7、螺旋筋间距；
8、加密区长度或区内螺旋筋圈数。
五、检测方法
预制桩检测方法见表2。
预应力管桩检测方案
预应力管桩检测方案一、检测目的预应力管桩作为一种常见的桩基形式，广泛应用于各类建筑工程中。
然而，由于施工工艺、地质条件等多种因素的影响，管桩的承载力和完整性可能存在不确定性。
因此，对预应力管桩进行检测具有重要的工程意义，以确保其满足设计要求，保障建筑物的安全性和稳定性。
二、检测方案1、检测前的准备工作（1）收集工程地质勘察报告、设计文件及施工记录等资料，了解场地地质条件、设计要求和施工情况。
（2）明确检测任务和目的，确定检测数量及检测部位。
（3）制定检测计划和方案，准备检测设备和器材。
2、检测内容及方法（1）外观质量检测对管桩的外观质量进行检测，包括桩身是否有裂缝、变形、破损等情况。
采用观察法进行检查，对发现的问题进行记录和拍照。
（2）尺寸检测对管桩的直径、壁厚、长度等尺寸进行检测，确保其符合设计要求。
采用钢卷尺、游标卡尺等工具进行检查。
（3）承载力检测通过静载试验对管桩的承载力进行检测，确定其是否满足设计要求。
静载试验采用堆载法或锚桩法进行，根据规范要求确定加载重量、加载速率和观测时间等参数。
（4）完整性检测采用低应变法对管桩的完整性进行检测，通过在桩头施加激振信号，观察桩身的振动情况，判断是否存在缺陷或断裂。
低应变法采用专门的仪器进行测量和分析。
三、检测流程1、收集资料，制定方案。
2、对外观质量进行检测。
3、对尺寸进行检测。
4、进行静载试验，检测承载力。
5、进行低应变法检测，判断完整性。
6、分析检测结果，出具检测报告。
7、对不合格的管桩进行处理或更换。
预应力管桩检测方案模板一、检测目的预应力管桩作为一种常见的桩基形式，广泛应用于各类建筑工程中。
然而，在施工、使用过程中，管桩可能会出现各种质量问题，如桩身裂缝、桩头破损等。
为了确保管桩的安全性和可靠性，对其进行检测至关重要。
本方案旨在为预应力管桩的检测提供一套实用的方法和流程。
二、检测内容1、外观检测：检查管桩的外观质量，包括桩身是否有裂缝、破损等现象。
预应力混凝土管桩检测方案
高速公路软基处置预应力混凝土管桩检测方法河南省路通物探科技开发有限公司二○○六年五月目录一、工程概况2二、预应力混凝土管桩试桩注意事项2三、混凝土预制桩施工常见质量通病及预控对策3（1）桩身断裂3（2）桩顶碎裂3（3）桩顶位移3（4）桩身倾斜4（5）接桩脱裂4（6）沉桩达不到设计要求4四、检测方式和目的4（1）低应变更力检测5（2）高应变更力检测5（3）静载荷实验5（4）孔内摄像法检测5五、检测执行标准6高速公路软基处置预应力混凝土管桩检测方法一、工程概况按照高速公路服务区改扩建工程设计文件及施工方案，部份服务区上下车道及匝道加宽段拟采用预应力混凝土管桩进行加固处置，其目的是减少新加宽路基的沉降量，缩小新老路基不同沉降，减少新老路面出现纵向裂痕的概率，确保工程质量。
设计预应力混凝土管桩直径为ø400mm，桩长？？不等，壁厚60mm，桩身强度不小于？？MPa。
二、预应力混凝土管桩试桩注意事项为确保预应力混凝土管桩的成桩质量，在正常施工前，施工单位应按照设计要求认真做好预应力混凝土管桩的成桩实验工作，按如实验结果肯定成桩工艺和施工参数。
（1）．试打桩的规格、长度及地质条件应有代表性。
（2）．试打桩应选在地质勘探孔周围。
（3）．施打条件应与工程桩一致。
（4）．预应力混凝土桩的打桩顺序按照桩的密集程度及周围建（构）筑物的关系。
①若桩较密集且距周围建（构）筑物较远、施工厂地较开阔时，宜从中间向周围进行；②若桩较密集、场地狭长、两头距建（构）筑物较远时，宜从中间向两头进行；③若桩较密集且一侧靠近建（构）筑物时，宜从毗邻建（构）筑物的一侧开始由近及远地进行。
④按照桩的入土深度，宜先长后短。
⑤按照管桩的规格，宜先大后小。
三、混凝土预制桩施工常见质量通病及预控对策（1）桩身断裂①桩身弯曲过大、强度低，不能经受锤击的作使劲。
所以，桩的强度必需达到100%后，方可植桩和沉打桩，打桩区域地下障碍物必需清理干净，以防致使桩尖位移不在桩的纵轴线上。
预应力管桩检测方案(静载)
豪峰项目桩基检测方案广东建业检测技术有限公司二〇二〇年十一月十六日一．工程概况豪峰项目桩基检测工程，采用预应力管桩。
二．检测依据1、中华人民共和国行业标准《建筑基桩检测技术规范》JGJ106-2014；2、广东省标准《建筑地基基础检测规范》(DBJ15-60-2019)；3、关于调整房屋建筑和市政基础设施工程基坑支护、基桩和地基等部分检测要求的通知(东建质安〔2014〕56号)。
4、委托方提供的相关图纸及设计文件。
三．检测数量根据广东省标准《建筑地基基础检测规范》DBJ15-60-2019及《关于调整房屋建筑和市政基础设施工程基坑支护、基桩和地基等部分检测要求的通知》（东建质安〔2014〕56号）的规定检测部分要求如下：（一）承载力检测：根据东莞附件1房屋建筑工程地基基础、基坑支护工程检测方法及数量规定：预应力管桩，采用静载试验时，抽检数量不应少于总桩数的1％，且不得少于3根；当总桩数在50根以内时，不得少于2根；根据东莞附件1房屋建筑工程地基基础、基坑支护工程检测方法及数量规定：预应力管桩，抗拔载荷试验，抽检数量不少于1％，且不少于3根;且不得少于3根；当总桩数在50根以内时，不得少于2根.依图纸说明，试验桩检测数量不应少于3根。
根据上述要求及本工程的实际情况，本工程各单体检测方法及数量详见表1，具体检测点位由建设单位、监理单位会同有关各方根据施工记录及现场情况综合考虑后确定。
表1豪峰项目桩基检测工程检测数量分析表项目抗压极限承载力（KN）预应力管桩桩直径(mm)总数检测数量检测数量依据试验桩3600KN500/3根依图纸说明，试验桩检测数量不应少于3根四．检测方法及技术要求（一）单桩竖向抗压静载试验1、检测目的：单桩竖向抗压试验适用于检测单桩的竖向抗压力。
2、检测仪器设备：（1）试验加载装置本次试验采用压重平台反力装置。
压重平台反力装置作为荷载反力，将大于最大试验荷载的荷重在试验开始前一次性加上平台，试验时用油压千斤顶分级加载。
预应力混凝土管桩质量检验技术规程
预应力混凝土管桩质量检验技术规程预应力混凝土管桩作为一种常见且重要的基础工程形式，已经被广泛应用于建设领域。
在进行预应力混凝土管桩施工时，质量检验是确保工程质量的关键环节。
本文将对预应力混凝土管桩质量检验技术规程进行深入探讨，为读者提供全面、深刻和灵活的理解。
1. 概述预应力混凝土管桩是通过在钢筋及混凝土桩身中施加预应力，以增加桩身的承载能力和抗弯刚度。
质量检验技术规程是确保预应力混凝土管桩工程质量的关键文件，它规定了施工前、施工中和施工后的各项质量检验内容和要求。
2. 施工前质量检验2.1 桩基设计资料审核在施工前，需要对桩基设计资料进行审核，包括钢筋安排图、预应力布设方案、预应力锚固方式等。
这些资料的审核能够确保设计符合规范要求，并为后续施工提供有力的指导。
2.2 材料检查对预应力混凝土管桩所需的材料进行检查，包括混凝土、预应力钢束、钢筋、锚固材料等。
材料的检查应包括外观质量、标志标识、规格尺寸、材料性能等多个方面的评估，以确保材料的质量符合要求。
3. 施工中质量检验3.1 钢筋和预应力钢束的安装钢筋和预应力钢束的安装是预应力混凝土管桩施工中的重要环节。
质量检验应重点关注钢筋的位置、间距、固定方式以及预应力钢束的张拉力和固定情况等。
确保钢筋和预应力钢束的正确安装，有助于提高桩身的承载力和抗弯刚度。
3.2 混凝土浇筑和振捣混凝土浇筑前，应对混凝土进行检查，包括坍落度、配合比、搅拌时间等。
混凝土的浇筑应均匀、连续，振捣应覆盖全桩身、密实均匀，以确保混凝土的质量和整体的均一性。
4. 施工后质量检验4.1 预应力张拉和锚固质量检验预应力张拉和锚固是预应力混凝土管桩最关键的施工过程。
质量检验应包括张拉力的检测、张拉形变的监测和锚固的检验。
通过对预应力张拉和锚固质量的检验，可以保证桩身的预应力达到设计要求，提高桩身的承载性能。
4.2 桩头修整和加固桩头修整和加固是为了满足预应力混凝土管桩与上部结构的连接要求，确保整个工程的安全和稳定。

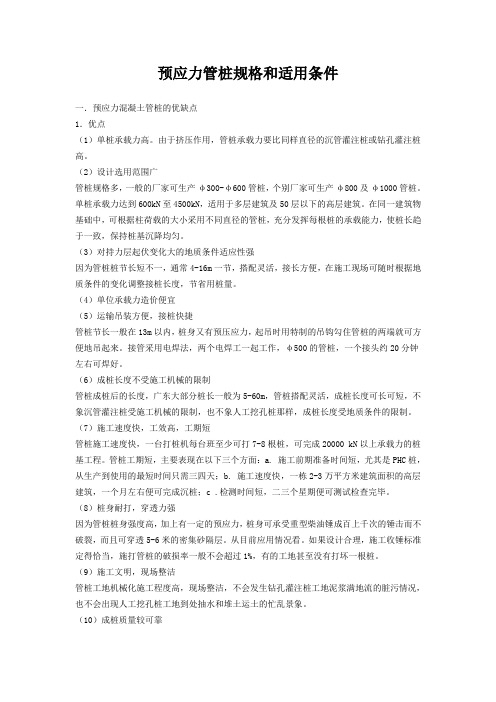

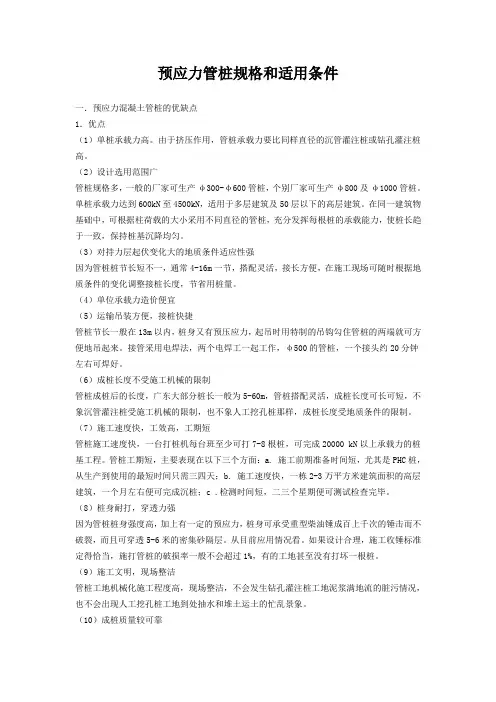

预应力管桩规格和适用条件
预应力管桩规格和适用条件一．预应力混凝土管桩的优缺点1．优点（1）单桩承载力高。
由于挤压作用，管桩承载力要比同样直径的沉管灌注桩或钻孔灌注桩高。
（2）设计选用范围广管桩规格多，一般的厂家可生产φ300-φ600管桩，个别厂家可生产φ800及φ1000管桩。
单桩承载力达到600kN至4500kN，适用于多层建筑及50层以下的高层建筑。
在同一建筑物基础中，可根据柱荷载的大小采用不同直径的管桩，充分发挥每根桩的承载能力，使桩长趋于一致，保持桩基沉降均匀。
（3）对持力层起伏变化大的地质条件适应性强因为管桩桩节长短不一，通常4-16m一节，搭配灵活，接长方便，在施工现场可随时根据地质条件的变化调整接桩长度，节省用桩量。
（4）单位承载力造价便宜（5）运输吊装方便，接桩快捷管桩节长一般在13m以内，桩身又有预压应力，起吊时用特制的吊钩勾住管桩的两端就可方便地吊起来。
接管采用电焊法，两个电焊工一起工作，φ500的管桩，一个接头约20分钟左右可焊好。
（6）成桩长度不受施工机械的限制管桩成桩后的长度，广东大部分桩长一般为5-60m，管桩搭配灵活，成桩长度可长可短，不象沉管灌注桩受施工机械的限制，也不象人工挖孔桩那样，成桩长度受地质条件的限制。
（7）施工速度快，工效高，工期短管桩施工速度快，一台打桩机每台班至少可打7-8根桩，可完成20000 kN以上承载力的桩基工程。
管桩工期短，主要表现在以下三个方面：a. 施工前期准备时间短，尤其是PHC桩，从生产到使用的最短时间只需三四天；b. 施工速度快，一栋2-3万平方米建筑面积的高层建筑，一个月左右便可完成沉桩；c .检测时间短，二三个星期便可测试检查完毕。
（8）桩身耐打，穿透力强因为管桩桩身强度高，加上有一定的预应力，桩身可承受重型柴油锤成百上千次的锤击而不破裂，而且可穿透5-6米的密集砂隔层。
从目前应用情况看。
如果设计合理，施工收锤标准定得恰当，施打管桩的破损率一般不会超过1%，有的工地甚至没有打坏一根桩。
预应力混凝土管桩质量检测指导书.
预应力混凝土管桩质量检测方法1、适用范围：用于湖北省内建设工程中使用的低桩承台预应力混凝土管桩基础的预应力钢筋力学性能及其分布受力情况、先张法预应力管桩端板材质、桩身混凝土强度、桩位偏差、混凝土保护层厚度的检测。
预应力混凝土管桩包括：高强预应力混凝土(PHC)管桩、预应力混凝土（PC）管桩、预应力混凝土薄壁（PTC）管桩以及用于锚杆静压的短节预应力管桩。
管桩直径一般在300mm~600mm。
2、引用标准：DB42/489-2008 《预应力混凝土管桩基础技术规程》GB/T5223.3-2005 《预应力混凝土用钢棒》JC/T947-2005 《先张法预应力混凝土管桩用端板》GB 13476-2009 《先张法预应力混凝土管桩》GB/T50081-2002 《普通混凝土力学性能试验方法》GB/T 228 《金属材料室温拉伸方法》3、试验项目3.1预应力钢筋抗拉强度3.2预应力钢筋直径、数量、钢筋分布3.3端板材质、厚度、尺寸偏差及外观质量3.4钢筋保护层厚度3.5桩位检测3.6桩身混凝土强度4、预应力钢筋抗拉强度试验4.1预应力钢筋的取样预应力钢筋代号为PCB，取样数量为1根；先做抗拉，再测其伸长率。
预应力钢筋抗拉强度试验应在对每个厂家生产的每一种桩型随机抽取一节管桩桩节进行检测；在沉桩过程中，应随机抽查已截下的桩头进行检测，检测数量每单体工程应不小于总管桩数量的1%,且不少于3根。
4.2设备万能试验机，量程适当，1级准确度要求；钢筋标距仪；游标卡尺，精度0.05mm。
4.3试验步骤4.3.1按金属拉伸试验要求制作600mm 左右长规定数量的试样。
4.3.2用钢筋标距仪对将进行拉伸试验的钢筋进行标距，标距0区离夹口位置至少25mm ，且标距痕迹不影响拉伸试验结果（不应在标距处脆性断裂）；采用断后伸长率时标距d L 80=，采用最大力总伸长率时标距mm L 2000=。
4.3.3按金属室温拉伸试验要求速度（速率是多少）将钢筋拉伸至断裂，记录抗拉荷载值和计算出2.0σ 值。
预应力混凝土管桩质量检验技术规程
预应力混凝土管桩质量检验技术规程一、引言预应力混凝土管桩是一种常用的基础施工技术，它具有强度高、稳定性好、耐久性高等优点，被广泛应用于各种建筑工程中。
然而，由于预应力混凝土管桩的安全性与可靠性极为重要，因此在施工过程中必须进行严格的质量检验。
本文将详细介绍预应力混凝土管桩质量检验技术规程。
二、材料准备1. 预应力混凝土：使用预应力混凝土时，应根据设计要求，选择符合国家标准或行业标准的材料。
预应力混凝土应满足以下要求：（1）抗压强度：不低于设计强度的90%。
（2）抗拉强度：不低于设计强度的80%。
（3）收缩率：不超过0.05%。
（4）泌水率：不超过5%。
2. 钢筋：钢筋应符合国家标准或行业标准的要求。
钢筋品种、规格、数量、强度等应符合设计要求。
钢筋应经过质量检验合格。
3. 预应力钢束：预应力钢束应符合国家标准或行业标准的要求。
预应力钢束品种、规格、数量等应符合设计要求。
预应力钢束应经过质量检验合格。
4. 管模：管模应符合国家标准或行业标准的要求。
管模应具有良好的密实性、耐腐蚀性和耐磨性，并能满足设计要求。
管模应经过质量检验合格。
5. 注浆材料：注浆材料应符合国家标准或行业标准的要求。
注浆材料应具有良好的流动性、可塑性和自密实性，能够满足设计要求。
注浆材料应经过质量检验合格。
三、施工前准备1. 现场验收：在施工前，应对现场进行验收。
验收内容包括场地平整度、地基承载力、地质条件等。
如有不符合要求的情况，应及时采取措施予以解决。
2. 设计文件审核：在施工前，应对设计文件进行审核。
审核内容包括预应力混凝土管桩设计方案、施工图纸、材料选用等。
如有不符合要求的情况，应及时与设计单位沟通，协商解决。
3. 施工方案编制：在施工前，应编制施工方案。
施工方案应包括施工工艺、施工流程、施工方法、施工时间安排等。
施工方案应经过审核和批准后方可执行。
4. 施工设备准备：在施工前，应准备好必要的施工设备，包括钢筋加工设备、管模、注浆设备、测量设备等。
预应力混凝土管桩的检验与监测
预应力混凝土管桩的检验与监测 发布日期：2009-12-18 来源：荆州市质监站为了在预应力砼管桩基础的应用中贯彻国家的技术经济政策做到安全适用，确保质量、技术先进、经济合理、保护环境，依据现行国家及行业标准，结合湖北省的具体情况制定了湖北省《预应力混凝土管桩基础技术规程》的地方标准，为了更好地执行该标准，现将检验与监测部分具体规定与大家进行交流：0.1管桩运到工地后，监理施工单位应对进入工地的所有管桩的规格、型号、尺寸、外观质量、尺寸偏差、管桩堆放及桩身破损情况等进行全面检查，不符合要求的桩禁止使用。
0.2应由有资质的检测单位对进入施工场地的管桩进行随机见证抽样检测，检测应符合下列规定：1、沉桩前，每个厂家生产的每一种桩型随机抽取一节管桩桩节进行破坏性检测，检测项目为预应力钢筋的搞拉强度、钢筋数量、钢筋直径（可检查每延米重量）、钢筋布置、端板材质及厚度、尺寸偏差、外观质量、钢筋保护层厚度等。
当抽检结果出现不符合质量要求时，应加倍检测，若再发现不合格的桩节，该批管桩不准使用并必须撤离现场。
未经抽检不得施工工程桩。
2、沉桩过程中每栋建筑物应随机抽查已截下的桩头，进行钢筋数量、钢筋直径、预应力钢筋抗拉强度、钢筋布置、端板尺寸及钢筋保护层厚度的检测，检测数量每单体工程不应小于总管桩数的1%，且不得少于3根。
3、应对闭口桩尖的钢板厚度、桩尖尺寸、焊缝质量等进行检测，检测数量每栋建筑物不应少于总桩数的1%，且不应少于2个桩尖。
4、检测的方法及判别校规应符合本规程及相关标准的规定。
0.3、工程桩施工前应按本规程第7.4.1条及DB42/269的有关规定进行单桩竖向抗压静载荷试验，并应压至破坏。
当拟采用高应变法进行单桩竖向抗压承载力的验收检测时，应先对试桩进行高应变检测，再进行单桩竖向静载荷试验并压至破坏，取得可靠的动静对比资料后，方可在验收检测中实施高应变法。
对比试验数量不应少于3根，当预估总桩数少于50根时，不应少于2根。
预应力管桩基础检测方案
预应力管桩基础检测方案一、工程概况本工程为_____，位于_____，总建筑面积为_____平方米。
建筑结构形式为_____，基础采用预应力管桩基础。
预应力管桩的型号为_____，桩长为_____米，桩径为_____毫米，设计单桩承载力特征值为_____kN。
二、检测目的1、确定预应力管桩的竖向抗压承载力是否满足设计要求。
2、检测桩身完整性，判定桩身是否存在缺陷及其位置和程度。
3、为工程验收提供依据，确保基础工程的质量和安全。
三、检测依据1、《建筑基桩检测技术规范》（JGJ 106-2014）2、《预应力混凝土管桩技术标准》（JGJ/T 406-2017）3、本工程的地质勘察报告、设计图纸及相关文件四、检测内容及数量1、单桩竖向抗压静载试验检测数量：根据规范要求，同一条件下不应少于 3 根，且不宜少于总桩数的 1%；当工程桩总数在 50 根以内时，不应少于 2 根。
本工程总桩数为_____根，计划检测_____根。
检测方法：采用慢速维持荷载法，通过千斤顶逐级加载，测定桩的沉降量，直至达到终止加载条件。
加载分级：每级加载量为预估极限承载力的 1/10，第一级可取分级荷载的 2 倍。
沉降观测：每级加载后，在第 5、15、30、45、60min 测读桩顶沉降量，以后每隔 30min 测读一次。
终止加载条件：当出现下列情况之一时，即可终止加载：某级荷载作用下，桩顶沉降量大于前一级荷载作用下沉降量的 5 倍，且桩顶总沉降量超过 40mm。
某级荷载作用下，桩顶沉降量大于前一级荷载作用下沉降量的 2 倍，且经 24h 尚未达到相对稳定标准。
已达到设计要求的最大加载量。
当工程桩作锚桩时，锚桩上拔量已达到允许值。
当荷载沉降曲线呈缓变型时，可加载至桩顶总沉降量 60 80mm；在特殊情况下，可根据具体要求加载至桩顶累计沉降量超过 80mm。
2、低应变法检测桩身完整性检测数量：不应少于总桩数的 20%，且不得少于 10 根。
