定压补水装置选型计算

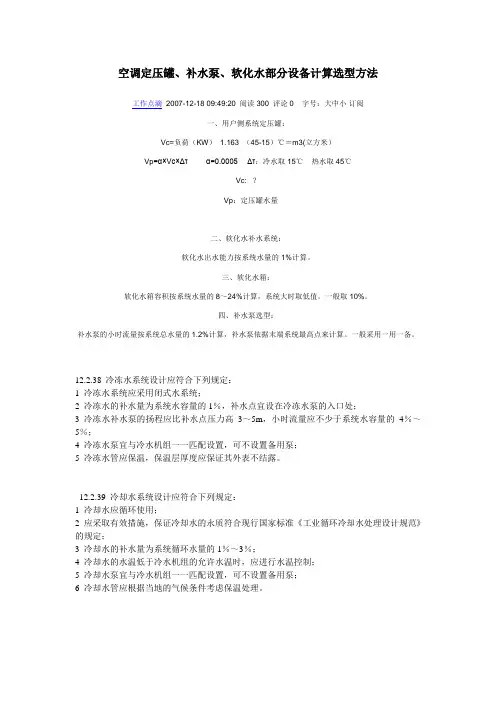

空调定压罐、补水泵、软化水部分设备计算选型方法

空调定压罐、补水泵、软化水部分设备计算选型方法
工作点滴2007-12-18 09:49:20 阅读300 评论0 字号：大中小订阅
一、用户侧系统定压罐：
Vc=负荷（KW）÷1.163÷（45-15）℃＝m3(立方米）
Vp=α×Vc×Δτα=0.0005Δτ：冷水取15℃热水取45℃
Vc: ？
Vp：定压罐水量
二、软化水补水系统：
软化水出水能力按系统水量的1%计算。

三、软化水箱：
软化水箱容积按系统水量的8～24%计算，系统大时取低值。

一般取10%。

四、补水泵选型：
补水泵的小时流量按系统总水量的1.2%计算，补水泵依据末端系统最高点来计算。

一般采用一用一备。

12.2.38 冷冻水系统设计应符合下列规定：
1 冷冻水系统应采用闭式水系统；
2 冷冻水的补水量为系统水容量的1％，补水点宜设在冷冻水泵的入口处；
3 冷冻水补水泵的扬程应比补水点压力高3～5m，小时流量应不少于系统水容量的4％～5％；
4 冷冻水泵宜与冷水机组一一匹配设置，可不设置备用泵；
5 冷冻水管应保温，保温层厚度应保证其外表不结露。

12.2.39 冷却水系统设计应符合下列规定：
1 冷却水应循环使用；
2 应采取有效措施，保证冷却水的永质符合现行国家标准《工业循环冷却水处理设计规范》的规定；
3 冷却水的补水量为系统循环水量的1％～3％；
4 冷却水的水温低于冷水机组的允许水温时，应进行水温控制；
5 冷却水泵宜与冷水机组一一匹配设置，可不设置备用泵；
6 冷却水管应根据当地的气候条件考虑保温处理。

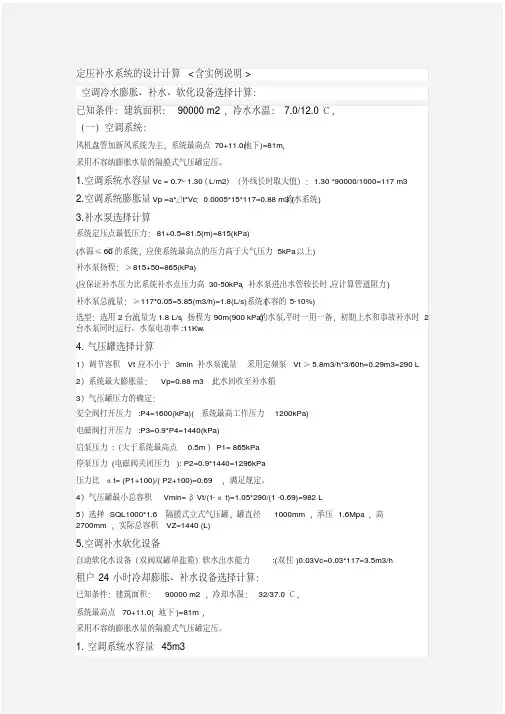

(完整版)定压补水系统的设计计算含实例说明

定压补水系统的设计计算<含实例说明>空调冷水膨胀、补水、软化设备选择计算：已知条件：建筑面积：90000 m2，冷水水温：7.0/12.0℃，（一）空调系统：风机盘管加新风系统为主，系统最高点70+11.0(地下)=81m，采用不容纳膨胀水量的隔膜式气压罐定压。

1. 空调系统水容量Vc = 0.7～1.30（L/m2）（外线长时取大值）：1.30 *90000/1000=117 m32. 空调系统膨胀量Vp =a*⊿t*Vc：0.0005*15*117=0.88 m3 (冷水系统)3. 补水泵选择计算系统定压点最低压力：81+0.5=81.5(m)=815(kPa)(水温≤60℃的系统，应使系统最高点的压力高于大气压力5kPa以上)补水泵扬程：≥815+50=865(kPa)(应保证补水压力比系统补水点压力高30-50kPa，补水泵进出水管较长时,应计算管道阻力)补水泵总流量：≥117*0.05=5.85(m3/h)=1.8(L/s) (系统水容的5-10%)选型：选用2台流量为1.8 L/s，扬程为90m(900 kPa)的水泵,平时一用一备，初期上水和事故补水时2台水泵同时运行。

水泵电功率:11Kw。

4. 气压罐选择计算1）调节容积Vt应不小于3min补水泵流量采用定频泵Vt≥5.8m3/h*3/60h=0.29m3=290 L 2）系统最大膨胀量：Vp=0.88 m3 此水回收至补水箱3）气压罐压力的确定：安全阀打开压力:P4=1600(kPa)(系统最高工作压力1200kPa)电磁阀打开压力:P3=0.9*P4=1440(kPa)启泵压力:（大于系统最高点0.5m）P1= 865kPa停泵压力(电磁阀关闭压力): P2=0.9*1440=1296kPa压力比αt= (P1+100)/( P2+100)=0.69，满足规定。

4）气压罐最小总容积Vmin=βVt/(1-αt)=1.05*290/(1-0.69)=982 L5）选择SQL1000*1.6隔膜式立式气压罐，罐直径1000mm，承压 1.6Mpa，高2700mm，实际总容积VZ=1440 (L)5.空调补水软化设备自动软化水设备（双阀双罐单盐箱）软水出水能力:(双柱)0.03Vc=0.03*117=3.5m3/h租户24小时冷却膨胀、补水设备选择计算：已知条件：建筑面积：90000 m2，冷却水温：32/37.0℃，系统最高点70+11.0(地下)=81m，采用不容纳膨胀水量的隔膜式气压罐定压。

定压补水系统的设计计算含实例说明

定压补水系统的设计计算<含实例说明>空调冷水膨胀、补水、软化设备选择计算：已知条件：建筑面积：90000 m2，冷水水温：7.0/12.0℃，（一）空调系统：风机盘管加新风系统为主，系统最高点70+11.0(地下)=81m，采用不容纳膨胀水量的隔膜式气压罐定压。

1. 空调系统水容量Vc = 0.7～1.30（L/m2）（外线长时取大值）：1.30 *90000/1000=117 m32. 空调系统膨胀量Vp =a*⊿t*Vc：0.0005*15*117=0.88 m3 (冷水系统)3. 补水泵选择计算系统定压点最低压力：81+0.5=81.5(m)=815(kPa)(水温≤60℃的系统，应使系统最高点的压力高于大气压力5kPa以上)补水泵扬程：≥815+50=865(kPa)(应保证补水压力比系统补水点压力高30-50kPa，补水泵进出水管较长时,应计算管道阻力)补水泵总流量：≥117*0.05=5.85(m3/h)=1.8(L/s) (系统水容的5-10%)选型：选用2台流量为1.8 L/s，扬程为90m(900 kPa)的水泵,平时一用一备，初期上水和事故补水时2台水泵同时运行。

水泵电功率:11Kw。

4. 气压罐选择计算1）调节容积Vt应不小于3min补水泵流量采用定频泵Vt≥5.8m3/h*3/60h=0.29m3=290 L 2）系统最大膨胀量：Vp=0.88 m3 此水回收至补水箱3）气压罐压力的确定：安全阀打开压力:P4=1600(kPa)(系统最高工作压力1200kPa)电磁阀打开压力:P3=0.9*P4=1440(kPa)启泵压力:（大于系统最高点0.5m）P1= 865kPa停泵压力(电磁阀关闭压力): P2=0.9*1440=1296kPa压力比αt= (P1+100)/( P2+100)=0.69，满足规定。

4）气压罐最小总容积Vmin=βVt/(1-αt)=1.05*290/(1-0.69)=982 L5）选择SQL1000*1.6隔膜式立式气压罐，罐直径1000mm，承压1.6Mpa，高2700mm，实际总容积VZ=1440 (L)5.空调补水软化设备自动软化水设备（双阀双罐单盐箱）软水出水能力:(双柱)0.03Vc=0.03*117=3.5m3/h租户24小时冷却膨胀、补水设备选择计算：已知条件：建筑面积：90000 m2，冷却水温：32/37.0℃，系统最高点70+11.0(地下)=81m，采用不容纳膨胀水量的隔膜式气压罐定压。

定压补水计算

定压补水计算
名称单位数值
供能建筑面积m2
单位水容量L/m2
系统水容量Vc m30定压点最低压力kpa
补水泵扬程kpa50补水泵流量m3/h0
膨胀水箱
水箱调节容积Vt m30变频泵时调节容积Vt m30系统最大膨胀水量Vp m3#DIV/0!
水箱的最小有效容积Vmin m3#DIV/0!
气压罐(不容纳膨胀水量)
安全阀开启压力P4kpa
电磁阀的开启压力P3kpa0补水泵启动压力P1kpa10补水泵停泵压力P2kpa0压力比α1 1.1容积附加系数β
气压罐最小容积Vmin m30
气压罐(不容纳膨胀水量)
充气压力P0kpa0安全阀开启压力P3kpa
正常运行时最高压力P2max kpa0气压罐应吸纳的最小水容积Vxmin m30气压罐最小总容积Vzmin m3#DIV/0!
变频补水
补水泵吸入管路总阻力损失H1kpa
补水泵压出管路总阻力损失 H2kpa
补水箱最低水位高出系统补水点的高度h kpa
系统补水点压力PA kpa
变频水泵扬程Hp kpa0补水泵流量m30
备注
系统最高点压力+富裕(5~10kpa)
单台流量0
1/3~1/4
水受热膨胀前密度ρ1
水受热膨胀后密度ρ2
宜取0.65~0.85
隔膜式气压罐取1.05
比系统补水点压力高30~50kpa。

定压补水装置介绍与设计计算

定压补水装置介绍与设计计算01补水泵设计计算补水泵扬程应保证补水压力比系统补水点压力高30~50kpa，也可按下式确定：Hp = 1.15（PA + H1 + H2 - ρgh）式中PA —系统补水点压力，paH1—补水泵吸入管路总阻力损失，paH2 —补水泵压出管路总阻力损失，pah—补水箱最低水位高出系统补水点的高度，m补水泵流量：补水泵总小时流量宜为系统水容量的5%，不得超过10%。

循环水系统的小时泄漏量：宜按系统水容量的1%计算。

供冷和采用空调器供热的空调水系统可按表一估算，室外管线较长时应取较大值。

表一空调水系统的单位水容量循环水系统的补水点：宜设在循环水泵的吸入侧母管上；当补水压力低于补水点压力时，应设置补水泵。

补水泵的选型：a、扬程比系统补水点压力高30~50kpa；b、总小时流量宜为系统水容量的5%；c、系统较大时宜设置2台泵，平时用一台，初期上水或事故补水时2台水泵同时运行（一般设置2台补水泵）定压点最低压力要求：定压点宜设在循环水泵的吸入侧。

1）循环水温度60℃<t≤95℃的水系统，可取系统最高点的压力高于大气压力10kpa；2）循环水温度t≤60℃的水系统，可取系统最高点的压力高于大气压力5kpa；定压补水装置安装示意图02高位膨胀水箱的定压补水系统膨胀水箱定压原理是通过水箱容积的缓冲调节作用，通过水箱高低水位的控制，实现补水（溢流）的作用，以调节由于系统水温变化或泄漏引起的系统介质（水）的容积变化，保持其系统冷热媒介（水）压力的相对恒定。

它是中小型系统和空调水系统常用的定压装置之一。

膨胀水箱位置应该根据系统型式、作用半径、建筑物的高度、供水温度等具体因素来选择。

其安装位置及高度不同，给系统产生的工况也不同。

可靠的系统，其工况必须满足不汽化、不超压、不倒空，并有足够循环动力的要求。

其中开式膨胀水箱将水箱设在系统的最高点，通常接在循环水泵吸水口的回水干管上。

1、膨胀水箱的容积计算：V ≥Vmin = Vt + Vp式中，V-水箱的实际有效容积（L）；Vmin—水箱的最小有效容积（L）；Vt—水箱的调节容积（L），不应小于3min平时运行的补水泵流量，且应保证水箱的调节水位高差不小于200mm；Vp—系统的最大膨胀水量（L）。

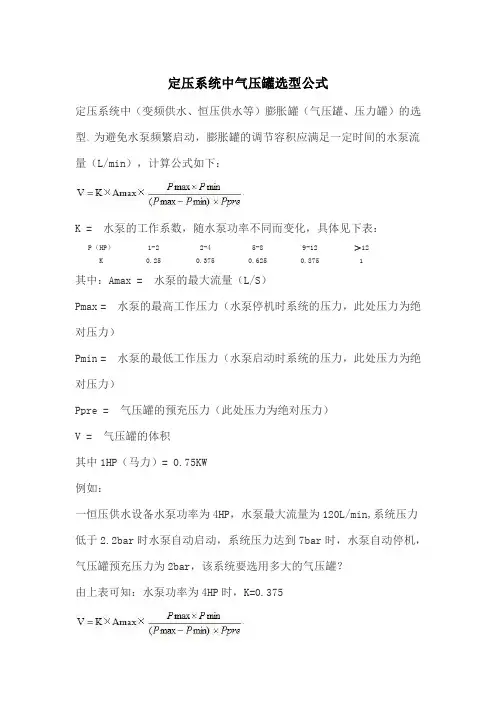

定压系统中气压罐的选型公式

定压系统中气压罐选型公式
定压系统中（变频供水、恒压供水等）膨胀罐（气压罐、压力罐）的选型。

为避免水泵频繁启动，膨胀罐的调节容积应满足一定时间的水泵流量（L/min），计算公式如下：
K = 水泵的工作系数，随水泵功率不同而变化，具体见下表：P（HP）1-22-45-89-12＞12 K0.250.3750.6250.8751
其中：Amax = 水泵的最大流量（L/S）
Pmax = 水泵的最高工作压力（水泵停机时系统的压力，此处压力为绝对压力）
Pmin = 水泵的最低工作压力（水泵启动时系统的压力，此处压力为绝对压力）
Ppre = 气压罐的预充压力（此处压力为绝对压力）
V = 气压罐的体积
其中1HP（马力）= 0.75KW
例如：
一恒压供水设备水泵功率为4HP，水泵最大流量为120L/min,系统压力低于2.2bar时水泵自动启动，系统压力达到7bar时，水泵自动停机，气压罐预充压力为2bar，该系统要选用多大的气压罐？
由上表可知：水泵功率为4HP时，K=0.375
刚好标准型号里面有80升的压力罐，所以选取80即可。

采暖空调循环水系统的补水、定压、膨胀计算表(设置气压罐定压-但不容纳膨胀水量)1

基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算冷却水系统基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格。

小型采暖热水锅炉定压补水泵的选型计算

小型采暖热水锅炉定压补水泵的选型计算摘要：通过对现行规范的分析，论述了小型采暖热水锅炉供热系统采用定压补水泵补水定压时，系统补水量的选取、定压补水泵运行方式的确定、补水泵流量的计算方法做出了分析，并给出了定压补水泵扬程的计算方法。

关键词：采暖热水锅炉；补水定压泵；流量；扬程在目前的热水供暖系统中常常采用的定压方式有补水泵定压、蒸汽定压、气体定压罐定压以及膨胀水箱定压等多种方式，其中定压补水泵是目前使用最为普遍、范围最广的定压方式，在各种规模、水温、地形的热网定压系统中得到了广泛的应用。

而且补水泵的设备简单，便于操作，而且投资比较小。

1.定压补水泵补水量及补水形式的确定CJJ34-2010《城市热力网设计规范》规定，闭式热网正常补水量不小于热网循环水量的2%，事故状态下，事故补水量不小于热网循环水量的4%，设计者可根据实际情况自行决定是否设置备用泵。

根据上述情况，小型采暖热水锅炉宜设计两台同型号的定压补水泵，采用正常补水时启用一台定压补水泵补水定压，事故状态下两台定压补水泵同时启用的运行方式，这样一来正常补水时，一台泵出了故障，可用另一台泵代替，所以可不再另设备用泵，但泵出故障时应及时检修。

GB50041-2008《锅炉房设计规范》出于节约的目的将系统正常补水量推荐为系统循环水量的1%，事故补水量推荐为正常补水量的4~5倍，即事故补水量为系统循环水量的4%~5%，实践证明系统漏水量仅为系统循环水量的1%是可以达到的，事故补水量为系统循环水量的4%~5%也是够用的，由于正常补水量与事故补水量差距过大，小型采暖热水锅炉定压补水时，宜采两台同型号的水泵，形成一用一备的运行方式，单泵同时负责正常补水和事故补水。

按CJJ34-2010《城市热力网设计规范》确定单台定压补水泵的补水量时，应根据两台定压补水泵并联工作特性曲线进行，单台定压补水泵的补水量在系统循环水量的2%~4%之间；按GB50041-2008《锅炉房设计规范》确定的单台定压补水泵的补水量补水泵的补水量，在系统循环水量的4%~5%之间。
