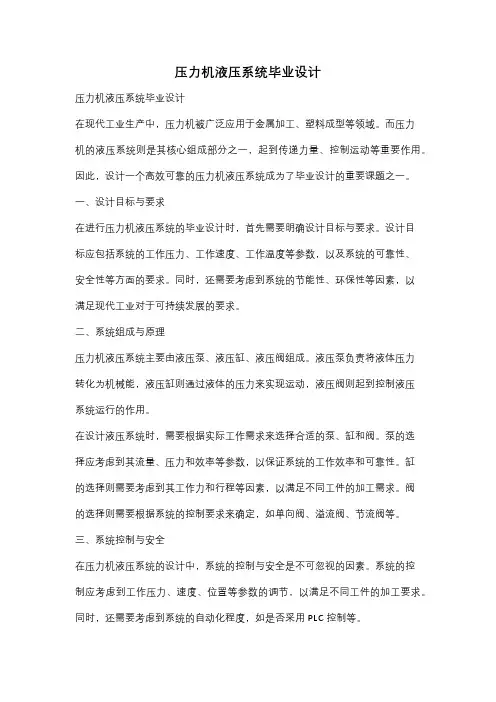

压力机液压系统毕业设计
压力机液压系统毕业设计压力机液压系统毕业设计在现代工业生产中，压力机被广泛应用于金属加工、塑料成型等领域。
而压力机的液压系统则是其核心组成部分之一，起到传递力量、控制运动等重要作用。
因此，设计一个高效可靠的压力机液压系统成为了毕业设计的重要课题之一。
一、设计目标与要求在进行压力机液压系统的毕业设计时，首先需要明确设计目标与要求。
设计目标应包括系统的工作压力、工作速度、工作温度等参数，以及系统的可靠性、安全性等方面的要求。
同时，还需要考虑到系统的节能性、环保性等因素，以满足现代工业对于可持续发展的要求。
二、系统组成与原理压力机液压系统主要由液压泵、液压缸、液压阀组成。
液压泵负责将液体压力转化为机械能，液压缸则通过液体的压力来实现运动，液压阀则起到控制液压系统运行的作用。
在设计液压系统时，需要根据实际工作需求来选择合适的泵、缸和阀。
泵的选择应考虑到其流量、压力和效率等参数，以保证系统的工作效率和可靠性。
缸的选择则需要考虑到其工作力和行程等因素，以满足不同工件的加工需求。
阀的选择则需要根据系统的控制要求来确定，如单向阀、溢流阀、节流阀等。
三、系统控制与安全在压力机液压系统的设计中，系统的控制与安全是不可忽视的因素。
系统的控制应考虑到工作压力、速度、位置等参数的调节，以满足不同工件的加工要求。
同时，还需要考虑到系统的自动化程度，如是否采用PLC控制等。
在系统的安全性设计中，应考虑到压力机在工作过程中可能出现的突发情况，如液压管路破裂、泄漏等。
因此，应采取相应的安全措施，如安装压力传感器、温度传感器等，以及设置相应的报警装置，及时发现并处理潜在的安全隐患。
四、系统优化与改进在压力机液压系统的毕业设计中，优化与改进是不可缺少的环节。
通过对系统的参数、组件等进行优化，可以提高系统的工作效率和可靠性。
同时，还可以考虑采用新型材料、新技术等来改进系统的性能。
例如，可以考虑采用变频调速技术来实现系统的速度调节，以提高系统的工作灵活性和节能性。
液压传动课程设计
【液压传动课程设计说明书设计题目：半自动液压专用铣床液压系统[工程技术系机械设计制造及其自动化4班。
设计者指导教师2016 年 12 月 1 日摘要、液压系统设计计算是液压传动课程设计的主要内容，包括明确设计要求进行工况分析、确定液压系统主要参数、拟定液压系统原理图、计算和选择液压件以及验算液压系统性能等。
现以半自动液压专用铣床液压系统为例，介绍液压系统的设计计算方法。
设计一台多用途大台面液压机液压系统，适用于可塑材料的压制工艺，如冲压、弯曲翻边、落板拉伸等。
要求该机的控制方式：用按钮集中控制，可实现调整，手动和半自动，自动控制。
要求该机的工作压力、压制速度、空载快速下行和减速的行程范围均可根据工艺要求进行调整。
主缸工作循环为：快降、工作行程、保压、回程、空悬。
顶出缸工作循环为：顶出、顶出回程（或浮动压边）。
关键字：液压; 快进; 工进; 快退{前言本课程是机械设计制造及其自动化专业的主要专业基础课和必修课，是在完成《液压与气压传动》课程理论教学以后所进行的重要实践教学环节。
本课程的学习目的在于使学生综合运用《液压与气压传动》课程及其它先修课程的理论知识和生产实际知识，进行液压传动的设计实践，使理论知识和生产实际知识紧密结合起来，从而使这些知识得到进一步的巩固、加深和扩展。
通过设计实际训练，为后续专业课的学习、毕业设计及解决工程问题打下良好的基础。
,(1) 液压传动课程设计是一项全面的设计训练，它不仅可以巩固所学的理论知识，也可以为以后的设计工作打好基础。
在设计过程中必须严肃认真，刻苦钻研，一丝不苟，精益求精。
(2) 液压传动课程设计应在教师指导下独立完成。
教师的指导作用是指明设计思路，启发学生独立思考，解答疑难问题，按设计进度进行阶段审查，学生必须发挥主观能动性，积极思考问题，而不应被动地依赖教师查资料、给数据、定方案。
(3) 设计中要正确处理参考已有资料与创新的关系。
任何设计都不能凭空想象出来，利用已有资料可以避免许多重复工作，加快设计进程，同时也是提高设计质量的保证。
华中科技大学液压传动系统课程设计
液压系统课程设计讲稿冯天麟液压传动系统课程设计步骤一、设计依据及参数的提出1.根据生产或加工对象工作要求选择液压传动机构的结构形式和规格；2.分析机床或设备的工作循环和执行机构的工作范围；3.对生产设备各种部件（电气、机械、液压）的工作顺序、转换方式和互锁要求等要详细说明或了解；4.一些具体特殊要求的动作（如高速、高压、精度等）对液压传动执行机构的特殊要求；5.液压执行机构的运动速度、载荷及变化范围（调节范围）；6.对工作的可靠性、平稳性以及转换精度的要求；7.其它要求（如检测、维修）。
二、负载分析（一）负载特性液压执行机构在运动或加工的过程中所承受的负载有工作阻力、摩擦力、惯性力、重力，密封阻力和背压力。
但是从负载角度归纳为三种负载，即阻力负载、负值负载、惯性负载。
1.阻力负载（或正值负载）——负载方向与进给方向相反，即机床切削力（如：铣、钻、镗等），摩擦力，背压力。
切削力+重力+惯性力切削力+惯性力+摩擦力2.负值负载（或超越负载）——负载方向与执行机构运动方向相同（如：顺铣、重力下降，制动减速等）。
3.惯性负载——机构运动转换过程中由惯性所形成的负载（如前冲和后冲，系统的爬行）。
（二）执行机构负载分析1. 液压缸机械负载计算 （1）液压缸机械负载计算在设计选取功率匹配时，一般主要考虑工进阶段的驱动功率，即负载F 为：()f t g mF F F F η=++F f —摩擦力 F t —负载 F g —惯性力m η一般取0.9～0.95（2）液压缸的工作状态分析 工作循环图负载图(P-t)2. 液压马达的负载及其循环图t f mM M M M =++ 注意：液压马达的低速稳定性的问题；即为非常重要的性能参数三、系统主要参数的确定（一）初定液压缸工作压力1. 液压缸的工作压力选择因素 （1） 液压缸的安装布局；分析驱动力的传递形式如压下力，举升力，斜推力(分力关系)等（2） 系统效率压力低，效率低压力适中 （3） 负载刚度和密封性能（活塞及液压缸径大，负载刚度性能好）切削机床一般选用压力在a 10MP 以下，小型机械在a 1016MP ，大型重型机械在a 2030MP 以下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安徽建筑工业学院液压传动设计说明书设计题目压力机液压系统设计机电工程学院班设计者2010 年4 月10 日液压传动任务书1. 液压系统用途（包括工作环境和工作条件）及主要参数：单缸压力机液压系统，工作循环：低压下行→高压下行→保压→低压回程→上限停止。
自动化程度为半自动，液压缸垂直安装。
最大压制力：20×106N；最大回程力：4×104N；低压下行速度：25mm/s；高压下行速度：1mm/s；低压回程速度：25mm/s；工作行程：300mm；液压缸机械效率。
2. 执行元件类型：液压缸3. 液压系统名称：压力机液压系统。
设计内容1. 拟订液压系统原理图；2. 选择系统所选用的液压元件及辅件；3. 设计液压缸；4. 验算液压系统性能；5. 编写上述1、2、3和4的计算说明书。
压力机液压系统设计1 压力机的功能液压机是一种利用液体静压力来加工金属、塑料、橡胶、木材、粉末等制品的机械。
它常用于压制工艺和压制成形工艺，如：锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等等。
液压机有多种型号规格，其压制力从几十吨到上万吨。
用乳化液作介质的液压机，被称作水压机，产生的压制力很大，多用于重型机械厂和造船厂等。
用石油型液压油做介质的液压机被称作油压机，产生的压制力较水压机小，在许多工业部门得到广泛应用。
液压机多为立式，其中以四柱式液压机的结构布局最为典型，应用也最广泛。
图所示为液压机外形图，它主要由充液筒、上横梁2、上液压缸3、上滑块4、立柱5、下滑块6、下液压缸7等零部件组成。
这种液压机有4个立柱，在4个立柱之间安置上、下两个液压缸3和7。
上液压缸驱动上滑块4，下液压缸驱动下滑块6。
为了满足大多数压制工艺的要求，上滑块应能实现快速下行→慢速加压→保压延时→快速返回→原位停止的自动工作循环。
下滑块应能实现向上顶出→停留→向下退回→原位停止的工作循环。
上下滑块的运动依次进行，不能同时动作。
2 压力机液压系统设计要求设计一台压制柴油机曲轴轴瓦的液压机的液压系统。
轴瓦毛坯为：长×宽×厚 = 365 mm×92 mm×7.5 mm 的钢板，材料为08Al ，并涂有轴承合金；压制成内径为Φ220 mm 的半圆形轴瓦。
液压机压头的上下运动由主液压缸驱动，顶出液压缸用来顶出工件。
其工作循环为：主缸快速空程下行?慢速下压?快速回程?静止?顶出缸顶出?顶出缸回程。
液压机的结构形式为四柱单缸液压机。
图 液压机外形图1－充液筒；2－上横梁；3－上液压缸；4－上滑块；5－立柱；6－下滑块；7－下液压缸；8－电气操纵箱；9－动力机构3 压力机液压系统工况液压机技术参数：（1）主液压缸（a）负载压制力：压制时工作负载可区分为两个阶段。
第一阶段负载力缓慢地线性增加，达到最大压制力的10%左右，其上升规律也近似于线性，其行程为90 mm（压制总行程为110 mm）第二阶段负载力迅速线性增加到最大压制力18×105 N，其行程为20 mm。
回程力（压头离开工件时的力）：一般冲压液压机的压制力与回程力之比为5～10，本压力机取为5，故回程力为F h = ×105 N。
移动件（包括活塞、活动横梁及上模）质量＝3058 kg。
（在实际压力机液压系统的设计之前，应该已经完成压力机的结构设计，这里假设已经设计完成压力机的机械结构，移动件的质量已经得到。
）（b）行程及速度快速空程下行：行程S l = 200 mm，速度v1＝60 mm/s；工作下压：行程S2 = 110 mm，速度v2＝6 mm/s。
快速回程：行程S3 = 310 mm，速度v3＝53 mm/s。
（2）顶出液压缸（a）负载：顶出力（顶出开始阶段）F d＝×105 N，回程力F dh = 2×105 N。
（b）行程及速度；行程L4 = 120 mm，顶出行程速度v4＝55 mm/s，回程速度v5＝120 mm/s。
液压缸采用V型密封圈，其机械效率ηcm＝。
压头起动、制动时间：s。
设计要求。
本机属于中小型柱式液压机，有较广泛的通用性，除了能进行本例所述的压制工作外，还能进行冲孔、弯曲、较正、压装及冲压成型等工作。
对该机有如下性能要求：（a）为了适应批量生产的需要应具有较高的生产率，故要求本机有较高的空程和回程速度。
（b）除上液压缸外还有顶出缸。
顶出缸除用以顶出工件外，还在其他工艺过程中应用。
主缸和顶出缸应不能同时动作，以防出现该动作事故。
（c）为了降低液压泵的容量，主缸空程下行的快速行程方式采用自重快速下行。
因此本机设有高位充液筒（高位油箱），在移动件快速空程下行时，主缸上部形成负压，充液筒中的油液能吸入主缸，以补充液压泵流量之不足。
（d）主缸和顶出缸的压力能够调节，压力能方便地进行测量。
（e）能进行保压压制。
（f）主缸回程时应有顶泄压措施，以消除或减小换向卸压时的液压冲击。
（g）系统上应有适当的安全保护措施。
4 确定压力机液压缸的主要参数（1）初选液压缸的工作压力（a）主缸负载分析及绘制负载图和速度图液压机的液压缸和压头垂直放置，其重量较大，为防止因自重而下滑；系统中设有平衡回路。
因此在对压头向下运动作负载分析时，压头自重所产生的向下作用力不再计入。
另外，为简化问题，压头导轨上的摩擦力不计。
惯性力；快速下降时起动F az = m ΔvΔt= 3058×错误!= 917 N快速回程时起动与制动F as = m ΔvΔt= 3058×错误!= 810 N压制力：初压阶段由零上升到F1 = ×106 N× = ×105 N终压阶段上升到F2 = ×106 N循环中各阶段负载见表，其负载图见图1.2a。
注：表中的液压缸工作压力的计算利用了后续液压缸的结构尺寸。
运动分析：根据给定条件，空载快速下降行程200 mm，速度60 mm/s。
压制行程110 mm，在开始的90 mm内等速运动。
速度为6 mm/s，最后的20 mm内速度均匀地减至零，回程以53 mm/s的速度上升。
利用以上数据可绘制出速度图，见图。
a 压力机液压系统负载图b 压力机液压缸运动速度图图液压机主液压缸负载和速度图（2）确定液压缸的主要结构参数根据有关资料，液压机的压力范围为20~30 MPa，现有标准液压泵、液压阀的最高工作压力为32 MPa，如选此压力为系统工作压力，液压元件的工作性能会不够稳定，对密封装置的要求以较高，泄漏较大。
参考系列中现已生产的其它规格同类液压机（如63、100、200、300吨液压机）所采用的工作压力，本机选用工作压力为25×106Pa。
液压缸内径D和活塞杆直径d可根据最大总负载和选取的工作压力来确定。
（a）主缸的内径DD =4Fηcmπp=4××106×π×25×106= 0.317m = 317 mm按标准取D =320mm（b）主缸无杆腔的有效工作面积A1A1=π4D2 =π4×=0.0804m2=804 cm2（c）主缸活塞杆直径dd =D2-4F hηcmπp=错误!=0.287 m=287 mm按标准值取d = 280 mmD-d＝320–280＝40 mm＞允许值12.5 mm（据有关资料，（D–d）小于允许值时，液压缸会处于单向自锁状态。
）（4）主缸有杆腔的有效工作面积A2A2 = π4（D2–d2）=π4×（–）= 0.01885 m2 = 188.5 cm2（d）主缸的工作压力活塞快速下行起动时p1 =Fηcm A1= 错误!= 12533 Pa初压阶段末p1 =Fηcm A1= 错误!= ×106 Pa终压阶段末p1 =Fηcm A1= 错误!= ×106 Pa活塞回程起动时p2 =Fηcm A2= 错误!= 21×106 Pa活塞等速运动时p2 =Fηcm A2= 错误!= ×106 Pa回程制动时p2 =Fηcm A2= 错误!= ×106 Pa（e）液压缸缸筒长度液压缸缸筒长度由活塞最大行程、活塞长度、活塞杆导向套长度、活塞杆密封长度和特殊要求的其他长度确定。
其中活塞长度B=（~）D；导向套长度A=（~）d。
为了减少加工难度，一般液压缸缸筒长度不应大于内径的20～30倍。
（3）计算液压缸的工作压力、流量和功率（a）主缸的流量快速下行时q1 = A1v1 = 804×6 = 4824cm3/s = L/min工作行程时q2 = A2v2 = 804× = 482cm3/s = L/min快速回程时q3 = A3v3 = × = 999cm3/s = L/min（b）主缸的功率计算快速下行时（起动）：P1 = p1q1 = 12533×4824×10-6 = W工作行程初压阶段末：P2 = p2q2 = ×106×482×10-6 = 1186 W终压阶段：此过程中压力和流量都在变化，情况比较复杂。
压力p在最后20 mm行程内由MPa增加到MPa，其变化规律为p = +错误!= +（MPa）式中S——行程（mm），由压头开始进入终压阶段算起。
流量q在20 mm内由482 cm3/s降到零，其变化规律为q = 482（1－S20）（cm3/s）功率为P = pq = 482×（+）×（1－S 20）求其极值，?P?S= 0得S = （mm）此时功率P最大P max = 482×（+×）×（1－错误!）= W = kW快速回程时；等速阶段P = pq = ×106×999×10-6 = kW起动阶段：此过程中压力和流量都在变化，情况也比较复杂。
设启动时间秒内作等加速运动，起动阶段活塞行程为S = = ×× = 5.3mm在这段行程中压力和流量均是线性变化，压力p由21 MPa降为MPa。
其变化规律为p = 21–错误!S = 21–（MPa）式中S——行程（mm），由压头开始回程时算起。
流量q由零增为999 cm3/s，其变化规律为q = 错误!S = 188S（cm3/s）功率为P = pq = 188S（21–）求其极值，?P?S= 0得S = （mm），此时功率P最大P max = 188××（21–×）= 5755 W = kW由以上数据可画出主液压缸的工况图（压力循环图、流量循环图和功率循环图）见图。
（c）顶出缸的内径D dD d =4F dηcmπp=4××106×π×25×106= 1419 m = 142 mm按标准取D d = 150 mma 压力循环图b 流量循环图c 功率循环图图主液压缸工况图（d）顶出缸无杆腔的有效工作面积A1dA1d = π4D d2 =π4× = 0.0177m2 = 177 cm2（e）顶出缸活塞杆直径d dd d = D d2-4F dhηcmπp= 错误!= 0.1063 m = 106 mm按标准取d d = 110 mm（f）顶出缸有杆腔的有效工作面积A2dA2 d = π4（D d2–d d 2）=π4×（–）= 0.00817m2 = 81.7cm2（g）顶出缸的流量顶出行程q4 = A1 d v4 = 177× = cm3/s = L/min回程q5 = A2 d v5 = ×12 = 980 cm3/s = L/min顶出缸在顶出行程中的负载是变动的，顶出开始压头离工件较大（负载为F d），以后很快减小，而顶出行程中的速度也是变化的，顶出开始时速度由零逐渐增加到v4；由于这些原因，功率计算就较复杂，另外因顶出缸消耗功率在液压机液压系统中占的比例不大，所以此处不作计算。
