EDI超纯水处理设备的工作原理
EDI超纯水设备工作原理介绍 (1)
EDI超纯水设备工作原理介绍在典型的EDI超纯水设备中，进水的90-95%直接通过D室，5-10%的进水被分配进C室。
浓水用泵打循环并使其在膜堆中达到较高的流速，这样可以起到提高除盐效率、促进水流的混合、降低可能的结垢等作用。
浓缩离子可以通过从浓水循环回路中排除一定比例的水后而从膜堆中除去，这种PH在5-8的水可以回收或直接打回到预处理系统的入口。
在电去离子的过程中，将进水中的杂质离子去除后即制得高品质的除盐水。
典型的EDI膜堆是由夹在两个电极之间的一定对数的单元组成。
在每个单元内有两类不同的室：待除盐的淡水室即D室，收集所除去杂质离子的浓水室即C室。
D室中用混匀的阳、阴离子交换树脂填满，这些树脂位于两个膜之间：只允许阳离子透过的阳离子交换膜及只允许阴离子透过的阴离子交换膜。
典型的EDI超纯水设备涉及到这样一个处理工序：预处理-RO-EDI。
EDI使用普通的离子交换树脂连续地从水中除去离子，但由于它是运用电流对树脂进行连续的再生，因而它完全不用进行定期的化学再生。
树脂床利用加在室两端的直流电进行连续地再生，电压使进水中的水分子分解成H+及OH-，水中的这些离子受相应电极的吸引，穿过阳、阴离子交换树脂向所对应膜的方向迁移，当这些离子透过交换膜进入浓室后，H+和OH-结合成水。
这种H+和OH-的产生及迁移正是树脂得以实现连续再生的机理。
当进水中的Na+及CI-等杂质离子吸附到相应的离子交换树脂上时，这些杂质离子就会发生像普通混床内一样的离子交换反应，并相应地置换出H+及OH-。
一旦在离子交换树脂内的杂质离子也加入到H+及OH-向交换膜方向的迁移，这些离子将连续地穿过树脂直至透过交换膜而进入浓水室。
这些杂质离子由于相邻隔室交换膜的阻挡作用而不能向对应电极的方向进一步地迁移，因此杂质离子得以集中到浓水室中，然后可将这种含有杂质离子的浓水排出膜堆。
EDI超纯水设备
EDI超纯水设备EDI超纯水设备概述:EDI(Elcctrodeionization)是一种将离子交换技术、离子交换膜技术和离子电迁移技术相结合的纯水制造技术。
它巧妙的将电渗析和离子交换技术相结合，利用两端电极高压使水中带电离子移动，并配合离子交换树脂及选择性树脂膜以加速离子移动去除，从而达到水纯化的目的。
在EDI除盐过程中，离子在电场作用下通过离子交换膜被清除。
同时，水分子在电场作用下产生氢离子和氢氧根离子，这些离子对离子交换树脂进行连续再生，以使离子交换树脂保持最佳状态。
EDI超纯水设备发展过程:历史上,早期的纯水的需求主要来自于医药、化工、发电、造纸等行业,水质要求相对较低。
在六、七十年代,纯水制备主要采用蒸馏和离子交换。
前者能耗很高,后者需要化学药剂再生,既麻烦又不经济,而且由于强型树脂对一般有机分子去除效果很差,出水中TOC含量高。
随着半导体工业的发展,对纯水质量要求不断提高,从而大大推动了纯水技术的发展。
到八十年代,膜技术得到广泛应用,微滤、超滤、电渗析和反渗透(RO)等先进的水处理技术得到长足发展。
RO-混床系统取代了传统的离子交换系统,解决了TOC问题,满足了诸如电子行业对纯水质量要求。
但是,由于RO脱盐率有限,混床需要化学药剂再生的问题仍未解决,并且出于环保需要,减少化学再生药剂使用的呼声越来越大,因而以电化学为基础的EDI技术便得到了重视。
早在四十年前,EDI就作为一种不用化学药剂再生的水处理方法而用于实验室。
EDI技术的长足发展是近十年,尤其是近几年来的事情。
初期的EDI系统设计不完善,可靠性有问题,而且价格偏高,只适合于小流量用户。
EDI与RO一样设计成标准模块,可大批量生产和大规模组合,水量也能满足工业用水量要求。
EDI超纯水设备工作原理:EDI模块将离子交换树脂充夹在阴/阳离子交换膜之间形成EDI单元。
EDI模块中将一定数量的EDI单元间用格板隔开，形成浓水室和淡水室。
EDI技术原理及在超纯水设备中的应用
EDI技术原理及在超纯水设备中的应用【EDI超纯水处理设备的工作原理：】EDI超纯水设备主要是在直流电场的作用下，通过隔板的水中电介质离子发生定向移动，利用交换膜对离子的选择透过作用来对水质进行提纯的一种科学的水处理技术。
电渗析器的一对电极之间，通常由阴膜，阳膜和隔板(甲、乙)多组交替排列，构成浓室和淡室(即阳离子可透过阳膜,阴离子可透过阴膜)。
淡室水中阳离子向负极迁移透过阳膜,被浓室中的阴膜截留;水中阴离子向正极方向迁移阴膜,被浓室中的阳膜截留，这样通过淡室的水中离子数逐渐减少，成为淡水，而浓室的水中，由于浓室的阴阳离子不断涌进，电介质离子浓度不断升高，而成为浓水，从而达到淡化、提纯、浓缩或精制的目的。
【EDI纯水模块和RO反渗透在纯水中的应用】RO、EDI、树脂离子交换是当今制备纯水的必选工艺设备。
其中RO反渗透是当今一项最实用的膜分离技术，是依靠反渗透膜在压力下使溶液中的溶剂与溶质进行分离的过程。
可有效地去除水中的重金属离子、盐类、细菌等，去除率达到98%以上;EDI 连续电除盐设备为模块式设备，可根据需要任意组合，该系统不需要停机再生，无需酸碱，因此废水排放问题也得到解决，更符合环保要求。
可将水的电阻值由0.05-0.1MΩ/cm提升至15-18MΩ/cm。
EDI装置现已应用在半导体、电厂、电子、制药、实验室等领域制备高纯水;阴阳离子及混床离子交换水处理设备是利用阴阳离子树脂与水中溶解性盐类离子进行离子交换的水处理技术;根据最终去除水中阴阳离子及混床离子交换除盐水系统的交换特性，可将系统分为：单床式离子交换除盐系统、双床式离子交换除盐系统和混床式离子交换除盐系统。
【纯水设备应用领域：】微电子行业:电解电容器生产、电子管生产、显像管和阴极射线管生产、黑白显像管荧光屏生产、液晶显示器的生产、晶体管生产、集成电路生产、电子新材料生产;医药行业：医药注射用无菌水生产、口服液生产、药剂生产纯化水、血液透析用水化学化工：超纯化学试剂生产化工新材料生产;其它：贵金属冶炼、磁性材料生产、电子级无尘布生产、光学材料生产等。
edi超纯水系统工作原理及主要特点是什么
edi超纯水系统工作原理及主要特点是什么
2019年9月25日
edi超纯水系统为何越来越受到各行业的青睐，超纯水系统的工作原理你是否了解?它又有哪些主要特点呢?下面我们一起了解：
edi超纯水系统工作原理：
1、RO产水进入EDI模块后被均匀地分配到淡水室中。
2、RO膜未脱除的微量离子被淡水室中的离子交换树脂吸附在膜表面。
3、直流电加在EDI模块的两端电极，驱动淡水室中的阴阳离子向相应电极迁移至浓水室，从而制取高纯水。
4、在电场作用下，水分子被大量电离成H+和OH-，从而连续地对离子交换树脂进行再生。
edi超纯水系统的主要特点：
1、产水水质高而具有较佳的稳定度高
2、连续不间断制水，不因再生而停机。
3、模块化生产，并可实现全自动控制。
4、不须酸碱再生，无污水排放。
5、无酸碱再生设备和化学药品储运。
6、edi超纯水系统结构紧凑，占地面积小。
7、运行费用及维修成本低。
8、运行操作简单，劳动强度低。

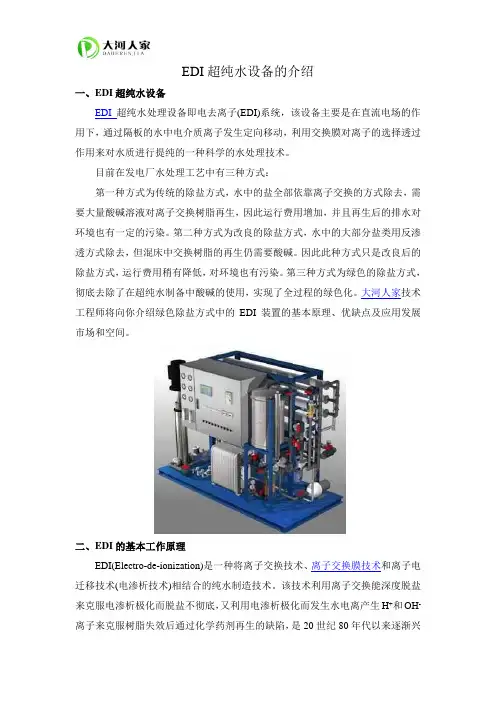

EDI超纯水设备的介绍
EDI超纯水设备的介绍一、EDI超纯水设备EDI超纯水处理设备即电去离子(EDI)系统，该设备主要是在直流电场的作用下，通过隔板的水中电介质离子发生定向移动，利用交换膜对离子的选择透过作用来对水质进行提纯的一种科学的水处理技术。
目前在发电厂水处理工艺中有三种方式：第一种方式为传统的除盐方式，水中的盐全部依靠离子交换的方式除去，需要大量酸碱溶液对离子交换树脂再生，因此运行费用增加，并且再生后的排水对环境也有一定的污染。
第二种方式为改良的除盐方式，水中的大部分盐类用反渗透方式除去，但混床中交换树脂的再生仍需要酸碱。
因此此种方式只是改良后的除盐方式，运行费用稍有降低，对环境也有污染。
第三种方式为绿色的除盐方式，彻底去除了在超纯水制备中酸碱的使用，实现了全过程的绿色化。
大河人家技术工程师将向你介绍绿色除盐方式中的EDI装置的基本原理、优缺点及应用发展市场和空间。
二、EDI的基本工作原理EDI(Electro-de-ionization)是一种将离子交换技术、离子交换膜技术和离子电迁移技术(电渗析技术)相结合的纯水制造技术。
该技术利用离子交换能深度脱盐来克服电渗析极化而脱盐不彻底，又利用电渗析极化而发生水电离产生H+和OH-离子来克服树脂失效后通过化学药剂再生的缺陷，是20世纪80年代以来逐渐兴起的新技术。
经过十几年的发展，EDI技术已经在北美及欧洲占据了相当部分的超纯水市场。
EDI装置包括阴/阳离子交换膜、离子交换树脂、直流电源等设备。
其中阴离子交换膜只允许阴离子透过，不允许阳离子通过，而阳离子交换膜只允许阳离子透过，不允许阴离子通过。
离子交换树脂充夹在阴阳离子交换膜之间形成单个处理单元，并构成淡水室。
单元与单元之间用网状物隔开，形成浓水室。
在单元组两端的直流电源阴阳电极形成电场。
来水水流流经淡水室，水中的阴阳离子在电场作用下通过阴阳离子交换膜被清除，进入浓水室。
在离子交换膜之间充填的离子交换树脂大大地提高了离子被清除的速度。
EDI超纯水设备介绍
EDI超纯水设备介绍超纯水设备（Electron Demineralized Water)是一种用来生产超纯水的设备。
超纯水是一种仅含有水分子的物质，不含任何溶解固体、气体和细菌等物质。
它通常应用于高纯化实验室、制药工业、化工工业和电子工业等领域。
本文将介绍EDI超纯水设备的原理、应用和优势。
1.原理：EDI是电渗析（Electrodeionization）的简称，通过电场作用实现溶液的离子交换和电泳迁移，从而达到水中杂质的去除。
EDI超纯水设备主要由阴极、阳极和离子交换膜组成。
水通过离子交换膜，阳离子和阴离子被分离，经过电场作用，离子迁移到对应的离子交换膜上。
经过多个单元的交替排列，阳离子和阴离子逐渐被去除，生成纯净水和浓缩液。
2.设备结构：EDI超纯水设备通常由水预处理系统、EDI单元和后处理系统三部分组成。
水预处理系统主要用来去除水中的颗粒物、有机物和化学物质等，以保护EDI单元的性能和寿命。
EDI单元是核心部件，其结构由离子交换膜、阴极、阳极、导电液和电源等组成。
后处理系统用于进一步提升水的纯度，如深度去离子、凝聚和过滤等。
3.应用：-高纯化实验室：在实验室中，高纯水被用于溶解、稀释、浸泡和反应等操作，以确保实验结果的准确性。
-制药工业：在药物制造和生产过程中，超纯水被用于注射液、灌装和洗涤等，以确保药品的安全和纯度。
-化工工业：在化工生产过程中，超纯水常用于合成、冷却、洗涤和稀释等，以防止水中杂质对产品和设备的损害。
-电子工业：在电子元器件制造和芯片生产过程中，超纯水被用于清洁、泡水和刻蚀等，以确保产品的质量和可靠性。
4.优势：-操作简单：EDI设备没有酸碱再生过程，不需要使用酸碱药剂，操作更加简便和安全。
-节能环保：EDI设备不需要热能和大量水作为再生用水，节约能源和水资源。
-稳定性高：EDI设备采用电场作用实现离子去除，稳定性较高，不易受水质波动影响。
-产品纯度高：EDI设备可以将水中的溶解固体去除至极低水平，生产出高纯度的超纯水。
EDI超纯水处理设备的工作原理
EDI超纯水处理设备的工作原理EDI（Electrodeionization）超纯水处理设备是一种先进的水处理技术，通过电化学反应和离子交换技术去除水中的杂质和离子，生成高纯度的水。
其工作原理如下：1.EDI设备由阳极、阴极和屏蔽层组成。
在EDI装置内，当水通过通过电极模块时，电极会加上一种电压。
这个过程可以去除水中的离子，比如钠、钙、氯化物等，将它们转移到电极上。
2.在EDI设备的阳极处，水中的氢氧根离子（OH-）会接受电子并释放氧气，生成氢氧根较低的浓度，而在阴极处，水中的氢离子（H+）会失去电子并结合生成氢气，这样就保持了水的电中性。
3.在EDI设备内，电极模块内部还存在阴离子和阳离子交换膜，这些交换膜会帮助去除水中的离子，其中的阳离子交换膜只允许阳离子通过，而阴离子交换膜只允许阴离子通过。
这样，在电压驱动下，离子会被分离并在设备内部的树脂填料中沉积。
4.在EDI设备的中间区域，存在蓄积腔，其中有填料的膜作为水的透过物允许离子通过。
在这个区域，水的碱性将增加，从而帮助电极去除水中的离子。
5.经过一系列的离子交换和转移，水会从EDI设备的出口输出，这时候水已经变得非常纯净，绝大多数的离子、微生物和杂质都被去除了，得到了所谓的超纯水。
1.进水：水通过预处理设备（如反渗透设备）先处理成较为纯净的原水，经过预处理后的水进入到EDI设备。
2.构建电场：在EDI设备内，通过电极金属间的电压，会形成一个电场，这个电场对水中的离子进行抽出和分离。
3.脱盐过程：在电场的作用下，阳极和阴极会帮助去除水中的离子，水中的盐分和杂质逐渐被沉淀到电极和交换膜上，从而生成高纯的水。
4.出水：经过一段时间的处理后，超纯水会从EDI装置的出口流出，此时的水已经达到了高纯度水的标准，可以用于实验室、医药、电子行业等要求高纯度水的领域。
总的来说，EDI超纯水处理设备通过电化学反应和离子交换技术结合，能够高效、可持续地去除水中的离子和杂质，生成高纯度的水，广泛应用于各个领域的实验和生产过程中。
EDI超纯水设备技术本质及应用原理简介.
EDI超纯水设备技术本质及应用原理简介EDI超纯水设备作为反渗透设备后的二次除盐设备,可以制取出高达10-18.2M&.CM。
因此广泛用于微电子工业,半导体工业,发电工业,制药行业和实验室。
也可以作为制药蒸馏水、食物和饮料生产用水、发电厂的锅炉的补给水,以及其它应用超纯水。
EDI超纯水设备技术本质及原理:
连续电除盐(EDI,Electro deionization或CDI,continuous electrode ionization,是利用混和离子交换树脂吸附给水中
的阴阳离子,同时这些被吸附的离子又在直流电压的作用下,分别透过阴阳离子交换膜而被除去的过程。
这一过程离子交换树脂是电连续再生的,因此不需要使用酸和碱使之再生。
这一新技术可以替代传统的离子交换装置,生产出高达18M-CM的超纯水。
又可以比较清晰地描述如下:EDI是利用阴、阳离子膜,采用对称堆放的形式,在阴、阳离子膜中间夹着阴、阳离子树脂,分别在直流电压的作用下,进行阴、阳离子交换。
而同时在电压梯度的作用下,水会发生电解产生大量H+和OH-,这些H+和OH-对离子膜中间的阴、阳离子不断地进行了再
生。
由于EDI不停进行交换——再生,使得纯水度越来越高,所以,轻而易举的产生了高纯度的超纯水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EDI超纯水处理设备的工作原理
电去离子（EDI）系统主要是在直流电场的作用下，通过隔板的水中电介质离子发生定向移动，利用交换膜对离子的选择透过作用来对水质进行提纯的一种科学的水处理技术。
电渗析器的一对电极之间，通常由阴膜，阳膜和隔板(甲、乙)多组交替排列，构成浓室和淡室(即阳离子可透过阳膜,阴离子可透过阴膜)。
淡室水中阳离子向负极迁移透过阳膜,被浓室中的阴膜截留；水中阴离子向正极方向迁移阴膜,被浓室中的阳膜截留，这样通过淡室的水中离子数逐渐减少，成为淡水，而浓室的水中，由于浓室的阴阳离子不断涌进，电介质离子浓度不断升高，而成为浓水，从而达到淡化、提纯、浓缩或精制的目的。
规格型号
•EDI模块规格齐全，单个模块产水量从 10 L/h到10m3/h。
数十个模块并联可以产生一个几乎无限规模的系统。
在适当操作条件下运行，模块可以生产出电阻率15—18 M的高纯水。
•微型：10 L/h，30 L/h，60 L/h，100 L/h，200 L/h
•标准型：0．5 m3/h，1m3/h，2 m3/h，3 m3/h
•大型：6 m3/h，8 m3/h，10 m3/h
EDI超纯水处理设备的运行过程
•1、淡水进水淡水室后，淡水中的离子与混床树脂发生离子交换，从而从水中脱离；
•2、被交换的离子受电性吸引作用，阳离子穿过阳离子交换膜向阴极迁移，阴离子穿过阴离子交换膜向阳极迁移，并进入浓水室从而从淡水中去除。
•3、离子进入浓水室后，由于阳离子无法穿过因离子交换膜，因此其将被截留在浓水室，同样，阴离子无法穿过阳离子交换膜，被截留在浓水室，这样阴阳离子将随浓水流被排出模块；与此同时，由于进水中的离子被不断的去除，那么淡水的纯度将不断的提高，待由模块出来的时候，其纯度可以达到接近理论纯水的水平；
•4、水分子在电的作用下被不断的离解为H+和OH-，H+和OH-将分别使得被消耗的阳/阴树脂连续的再生。
过程1和过程3是树脂的消耗和再生的两个相反过程，这两者会在模块内部形成一个动态平衡。
EDI超纯水处理设备的特点指标
特点指标
•1）脱盐率大于99.9%，效率远远高于两级反渗透和单纯的离子交换。
•（2）较传统的离子交换法脱盐节约树脂95%以上
•（3）离子交换树脂不需使用酸碱再生，节约大量酸碱和清洗用水，降低劳动强度。
•（4）清洁生产，无废水处理问题，利于环保。
•（5）自动化程度高，易维护，可设计成完善的膜技术高纯水生产线。
•（6）产水电阻率15-18MΩ.cm，pH 6.5-7.0，硅<1.0ppb，彻底无菌。
•（7）占地面积小，单一系统连续运转，不需建设备用系统。
EDI超纯水处理设备的设备性能
设备性能
1、可连续，稳定地生产高品质纯水，无需因树脂再生而停机;
2、无污染物排放，既环保又省去了废液处理的投资;
3、设备结构紧凑，占地面积小，节省空间，同时还具有节能优
点;
4、出厂完成装置调试，现场工作量小，上岗培训容易;
5、日常保养，操作简单，劳动强度低。
EDI超纯水处理设备的优点：
1、无需酸碱再生：在混床中树脂需要用化学药品酸碱再生，而EDI 则消除了这些有害物质的处理和繁重的工作。
保护了环境。
2、连续、简单的操作：在混床中由于每次再生和水质量的变化，使操作过程变得复杂，而EDI的产水过程是稳定的连续的，产水水质是恒定的，没有复杂的操作程序，操作大大简便化。
3、降低了安装的要求：EDI系统与相当处理水量的混床相比，有较小的体积，它采用积木式结构，可依据场地的高度和窨灵活地构造。
模块化的设计，使EDI在生产工作时能方便维护。
EDI超纯水处理设备的应用领域
1、电厂化学水处理
2、电子、半导体、精密机械行业超纯水
3、食品、饮料、饮用水的制备
4、小型纯水站，团体饮用纯水
5、精细化工、精尖学科用水
6、其他行业所需的高纯水制备
7、制药工业工艺用水
8、海水、苦咸水的淡化等。
EDI超纯水处理设备的操作运行维护
EDI高纯水设备的良好的长期运行不仅依赖于系统的初期设计，而且取决于正确的运行和维护。
这包含系统的初期启动和运行过程中的启动/停机。
为了保持系统的长期良好运行，需要对系统运行数据进行定期记录，以便日后日常运行维护。
而且日常运行维护数据对于在设备故障判断和决定采取何种措施方面有重要意义。
EDI超纯水处理设备的技术的先进性
•不需化学再生药剂，生产过程无任何污染，属清洁生产。
•不需停机再生,连续生产水质稳定的高纯水(15～18MΩ·cm)。
•运行稳定可靠，维护简单、运行费用低。
•占地面积小，节约场地建设费用。
GE MK-3
GE EDI的常用型号。
