金属膨胀节技术要求
金属波纹膨胀节的规范要求
金属波纹膨胀节的规范要求金属波纹膨胀节是一种用于管道系统中的重要组件，用于吸收管道在温度变化、压力波动等情况下的热胀冷缩。
为了确保金属波纹膨胀节的正常运行，保证管道系统的安全和可靠性，一系列规范要求被制定出来。
本文将深入探讨金属波纹膨胀节的规范要求，包括其基本原理、选型、安装、维护等方面。
首先，让我们了解一下金属波纹膨胀节的基本原理。
金属波纹膨胀节通过波纹结构在管道系统中起到了连接和吸收热胀冷缩变形的作用。
当管道系统受到温度变化或压力波动的影响时，金属波纹膨胀节能够自由地进行伸缩和变形，从而减少了管道的应力和变形，维护了管道系统的完整性。
在选择金属波纹膨胀节时，需要考虑一系列的规范要求。
首先是根据管道系统的工作条件和介质特性确定金属波纹膨胀节的耐压等级、材质和波纹形式等参数。
不同的工作压力和介质对金属波纹膨胀节的要求是不同的，要根据实际情况进行选择。
其次是根据管道系统的尺寸和安装条件来确定金属波纹膨胀节的尺寸和连接方式。
金属波纹膨胀节的尺寸和连接方式应与管道系统相匹配，以确保安装的牢固和可靠。
安装金属波纹膨胀节时，也有一系列规范要求需要遵守。
首先是安装位置和方向的要求。
金属波纹膨胀节应根据其设计和使用要求正确地安装在管道系统中，并保证其具有足够的活动空间。
其次是管道系统与金属波纹膨胀节之间的连接要求。
连接方式应符合设计要求，并采用适当的密封措施，以防止泄漏和漏气现象的发生。
此外，还应注意金属波纹膨胀节与周围管道和设备之间的空间和距离要求，以便进行维护和检修工作。
维护金属波纹膨胀节也是非常重要的。
在运行过程中，金属波纹膨胀节需要进行定期的检查和维护，以确保其正常运行和延长使用寿命。
规范要求通常包括检查金属波纹膨胀节的波纹结构是否完好、连接是否紧固、密封性能是否良好等方面。
如果发现波纹结构有变形、连接松动或密封不良等情况，应及时采取修理或更换措施。
此外，还需要定期清理金属波纹膨胀节周围的杂物和污物，以保持其正常工作环境。
膨胀节技术说明书
膨胀节技术说明书摘要：I.膨胀节简介A.定义与作用B.分类与特点II.膨胀节的性能与应用A.性能指标B.应用领域III.膨胀节的安装与维护A.安装注意事项B.维护保养方法IV.膨胀节的发展趋势与展望A.技术创新B.市场前景正文：膨胀节技术说明书膨胀节，又称补偿器，是一种用于补偿因温度差和机械振动引起的附加应力的弹性元件。
它具有工作可靠、性能良好、结构紧凑等优点，已广泛应用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程领域，对人们的生活起着重要作用。
一、膨胀节简介1.1 定义与作用膨胀节是一种能适应管道或容器热胀冷缩的装置，通过自身的弹性变形来吸收热胀冷缩产生的应力，以保证管道或容器的正常运行。
1.2 分类与特点膨胀节主要分为金属膨胀节和非金属膨胀节。
金属膨胀节具有较高的抗拉强度和耐压性能，适用于高温、高压等恶劣环境；非金属膨胀节则具有较好的耐腐蚀性和耐磨性，适用于腐蚀性较强的场合。
二、膨胀节的性能与应用2.1 性能指标膨胀节的性能指标主要包括：补偿能力、工作温度、压力、疲劳寿命等。
2.2 应用领域膨胀节广泛应用于石油、化工、建筑、给排水、电力等行业的管道系统中，用于吸收管道因温度变化和振动产生的应力，保证管道系统的安全稳定运行。
三、膨胀节的安装与维护3.1 安装注意事项在安装膨胀节时，需要注意以下几点：首先，要根据实际需要选择合适的膨胀节类型；其次，安装时要保证膨胀节的正确位置和方向；最后，膨胀节与管道之间的连接要牢固、密封。
3.2 维护保养方法膨胀节的维护保养主要包括：定期检查膨胀节的运行状况，发现异常及时处理；定期清洗膨胀节，防止污物积聚影响其性能；注意膨胀节的储存和运输，防止受潮、受污。
四、膨胀节的发展趋势与展望4.1 技术创新随着科技的进步，膨胀节技术也在不断创新。
如：开发新型材料，提高膨胀节的耐腐蚀性和耐磨性；研究新型结构，提高膨胀节的补偿能力和稳定性。

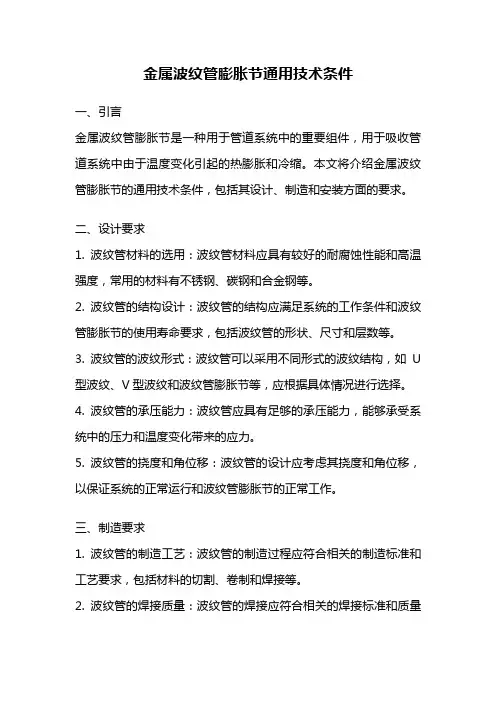

金属波纹管膨胀节通用技术条件
金属波纹管膨胀节通用技术条件一、引言金属波纹管膨胀节是一种用于管道系统中的重要组件，用于吸收管道系统中由于温度变化引起的热膨胀和冷缩。
本文将介绍金属波纹管膨胀节的通用技术条件，包括其设计、制造和安装方面的要求。
二、设计要求1. 波纹管材料的选用：波纹管材料应具有较好的耐腐蚀性能和高温强度，常用的材料有不锈钢、碳钢和合金钢等。
2. 波纹管的结构设计：波纹管的结构应满足系统的工作条件和波纹管膨胀节的使用寿命要求，包括波纹管的形状、尺寸和层数等。
3. 波纹管的波纹形式：波纹管可以采用不同形式的波纹结构，如U 型波纹、V型波纹和波纹管膨胀节等，应根据具体情况进行选择。
4. 波纹管的承压能力：波纹管应具有足够的承压能力，能够承受系统中的压力和温度变化带来的应力。
5. 波纹管的挠度和角位移：波纹管的设计应考虑其挠度和角位移，以保证系统的正常运行和波纹管膨胀节的正常工作。
三、制造要求1. 波纹管的制造工艺：波纹管的制造过程应符合相关的制造标准和工艺要求，包括材料的切割、卷制和焊接等。
2. 波纹管的焊接质量：波纹管的焊接应符合相关的焊接标准和质量要求，焊缝应无裂纹、气孔和夹渣等缺陷。
3. 波纹管的表面处理：波纹管的表面应进行除锈和防腐处理，以提高其耐腐蚀性能和使用寿命。
4. 波纹管的标识和检验：波纹管应进行标识和检验，以确保其质量符合相关的技术要求和标准。
四、安装要求1. 波纹管的安装位置：波纹管应安装在管道系统的适当位置，以便吸收管道系统中的热膨胀和冷缩。
2. 波纹管的固定和支撑：波纹管应进行适当的固定和支撑，以保证其在工作过程中的稳定性和安全性。
3. 波纹管的连接方式：波纹管的连接方式应符合相关的连接标准和要求，以确保连接的可靠性和密封性。
4. 波纹管的保护措施：波纹管应采取适当的保护措施，以防止其在运输和安装过程中的损坏和腐蚀。
五、使用要求1. 波纹管的使用温度：波纹管的使用温度应符合其材料的耐温范围，不得超过其设计温度。
金属波纹管膨胀节检验要求
金属波纹管膨胀节检验要求本要求依据GB/T12777-1999规范一、金属波纹管膨胀节的定义由一个或几个金属波纹管及结构件组成，用来吸收由于热胀冷缩等原因引起的管道和﹙或﹚设备尺寸变化的装置。
二、金属波纹管膨胀节的分类1、按膨胀节型式分2、按波纹管型式分3、按端部连接型式分三、检验内容（一）、材料要求波纹管一般采用奥氏体不锈钢或耐蚀合金钢﹙NS111、FN-2﹚，所用材料均应为固溶处理态。
（二）、制造要求1、波纹管应采用液压、滚压或冲压等整体成形方法成形2、波纹管成形用的薄板卷制管坯只允许有全焊透的对接纵向焊缝，不允许有环向焊缝。
3、波纹管成形前应对管坯的纵向焊缝进行着色渗透探伤或射线探伤，并注意表面质量的检查。
4、受压筒节的焊缝应进行局部射线探伤，比例一般为20%。
5、波纹管与受压筒体节间的连接环向焊缝宜为全焊透波纹管壁厚的对接型焊缝，连接形式为内插形或外套形。
（三）、检验项目1、外观检查：目视或用适当倍数放大镜进行外观表面质量检查。
2、尺寸检查：用符合要求的量具进行线性尺寸偏差和形为偏差检查。
3、焊缝探伤：着色渗透探伤和射线探伤。
对于P设计＞1.6Mpa的气体介质膨胀节、P设计＞2.5Mpa的液体介质膨胀节、可燃流体介质膨胀节、有毒流体介质膨胀节或有特定要求的膨胀节，应对管坯纵向焊缝外表面和可接近的内表面进行100%的着色探伤或100%的射线探伤。
对于0.1Mpa＜P设计≤1.6Mpa的气体介质膨胀节或0.1Mpa＜P设计≤2.5Mpa的液体介质膨胀节的管坯纵向焊缝进行至少10%的着色探伤或射线探伤且不少于一条焊缝。
对于P设计＞1.6Mpa的气体介质膨胀节、P设计＞2.5Mpa的液体介质膨胀节、可燃流体介质膨胀节、有毒流体介质膨胀节或有特定要求的膨胀节，应对波纹管连接环向焊缝进行100%的着色探伤。
对于0.1Mpa＜P设计≤1.6Mpa的气体介质膨胀节或0.1Mpa＜P设计≤2.5Mpa的液体介质膨胀节，应对波纹管连接环向焊缝进行至少10%的着色探伤且不少于一条焊缝。

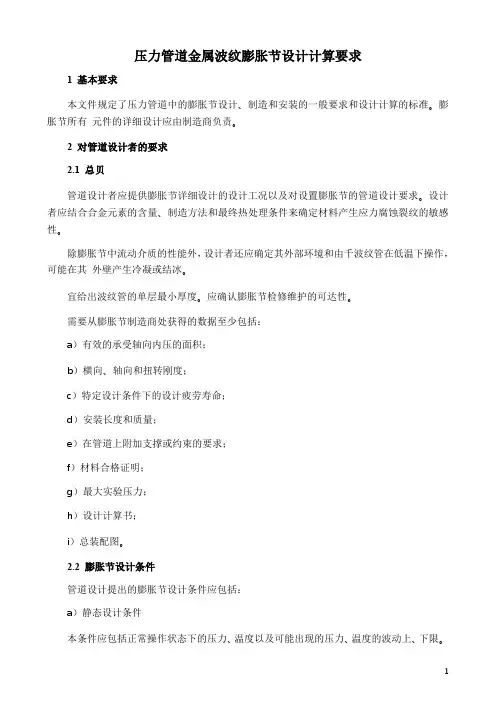

压力管道金属波纹膨胀节设计计算要求
压力管道金属波纹膨胀节设计计算要求1 基本要求本文件规定了压力管道中的膨胀节设计、制造和安装的一般要求和设计计算的标准。
膨胀节所有元件的详细设计应由制造商负责。
2 对管道设计者的要求2.1 总贝管道设计者应提供膨胀节详细设计的设计工况以及对设置膨胀节的管道设计要求。
设计者应结合合金元素的含量、制造方法和最终热处理条件来确定材料产生应力腐蚀裂纹的敏感性。
除膨胀节中流动介质的性能外，设计者还应确定其外部环境和由千波纹管在低温下操作，可能在其外壁产生冷凝或结冰。
宜给出波纹管的单层最小厚度。
应确认膨胀节检修维护的可达性。
需要从膨胀节制造商处获得的数据至少包括：a）有效的承受轴向内压的面积；b）横向、轴向和扭转刚度；c）特定设计条件下的设计疲劳寿命；d）安装长度和质量；e）在管道上附加支撑或约束的要求；f）材料合格证明；g）最大实验压力；h）设计计算书；i）总装配图。
2.2 膨胀节设计条件管道设计提出的膨胀节设计条件应包括：a）静态设计条件本条件应包括正常操作状态下的压力、温度以及可能出现的压力、温度的波动上、下限。
如果所给出的膨胀节组件设计温度不是介质温度，则该温度应通过适当的换热计算方法或试验的方法来核实，或通过对在同样条件下服役的相同设备的测量来获得。
b）循环设计条件本条件应包括操作期内同时作用的压力、温度、所施加的端点位移、膨胀节本身的热膨胀所对应的循环数。
由短时工况引起的循环数(如开车、停车和非正常操作）应单独说明，并应叠加累积疲劳效应。
c）其他荷载除以上条件之外的其他荷载也需说明，包括动力荷载(如风荷载、地震荷载、热冲击、振动等）和重力荷载(如绝热材料、雪、冰等产生的重力荷载）。
d）流体特性同设计要求相关的流体介质特性应在设计条件中指定，如业主指定的介质类型、流体速率和方向、内部衬里等。
e）其他设计条件影响膨胀节设计的其他条件应在设计条件中说明，如保护套的使用，内、外隔热层，限位装置，其他约束，膨胀节上的外加接管(如排气和排液管）等。

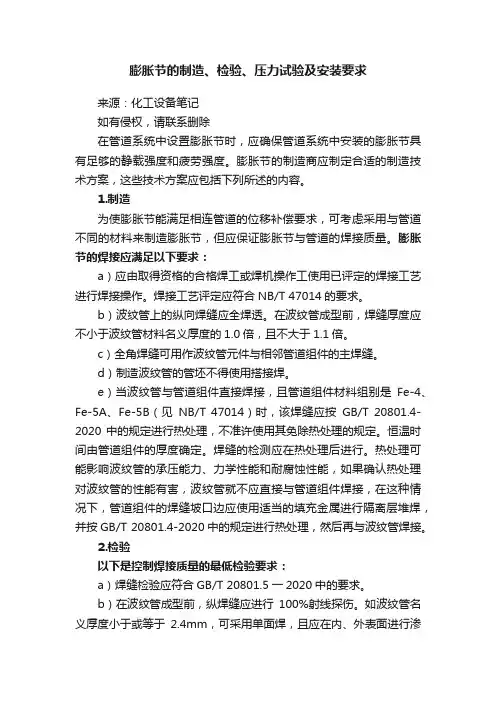

膨胀节的制造、检验、压力试验及安装要求
膨胀节的制造、检验、压力试验及安装要求来源：化工设备笔记如有侵权，请联系删除在管道系统中设置膨胀节时，应确保管道系统中安装的膨胀节具有足够的静载强度和疲劳强度。
膨胀节的制造商应制定合适的制造技术方案，这些技术方案应包括下列所述的内容。
1.制造为使膨胀节能满足相连管道的位移补偿要求，可考虑采用与管道不同的材料来制造膨胀节，但应保证膨胀节与管道的焊接质量。
膨胀节的焊接应满足以下要求：a）应由取得资格的合格焊工或焊机操作工使用已评定的焊接工艺进行焊接操作。
焊接工艺评定应符合NB/T 47014的要求。
b）波纹管上的纵向焊缝应全焊透。
在波纹管成型前，焊缝厚度应不小于波纹管材料名义厚度的1.0倍，且不大于1.1倍。
c）全角焊缝可用作波纹管元件与相邻管道组件的主焊缝。
d）制造波纹管的管坯不得使用搭接焊。
e）当波纹管与管道组件直接焊接，且管道组件材料组别是Fe-4、Fe-5A、Fe-5B（见NB/T 47014）时，该焊缝应按GB/T 20801.4-2020中的规定进行热处理，不准许使用其免除热处理的规定。
恒温时间由管道组件的厚度确定。
焊缝的检测应在热处理后进行。
热处理可能影响波纹管的承压能力、力学性能和耐腐蚀性能，如果确认热处理对波纹管的性能有害，波纹管就不应直接与管道组件焊接，在这种情况下，管道组件的焊缝坡口边应使用适当的填充金属进行隔离层堆焊，并按GB/T 20801.4-2020中的规定进行热处理，然后再与波纹管焊接。
2.检验以下是控制焊接质量的最低检验要求：a）焊缝检验应符合GB/T 20801.5一2020中的要求。
b）在波纹管成型前，纵焊缝应进行100%射线探伤。
如波纹管名义厚度小于或等于2.4mm，可采用单面焊，且应在内、外表面进行渗透探伤代替。
波纹管的纵向焊接接头质量系数取1.0。
c）波纹管成型后，可及的内、外表面焊缝均应进行渗透探伤。
波纹管与管道连接的环焊缝等也应进行100%渗透探伤。
d）射线探伤的评判应符合GB/T 20801.5-2020中对纵缝的要求。
金属波纹管膨胀节通用技术条件
金属波纹管膨胀节通用技术条件金属波纹管膨胀节是一种常用的补偿器，主要用于管道系统中的热膨胀、冷缩和振动吸收。
为了确保金属波纹管膨胀节在使用时能够稳定可靠地工作，需要制定通用技术条件。
一、适用范围金属波纹管膨胀节适用于温度在-40℃~+400℃之间、压力在0.1MPa~10MPa之间的各种管道系统。
二、材料金属波纹管膨胀节的主要材料有不锈钢、碳钢和合金钢等。
其材料应符合国家相关标准，并且应经过质量检测和认证。
三、结构金属波纹管膨胀节的结构应符合设计要求，其内部结构应保证波纹管能够自由伸缩，并且不会受到外部干扰而产生变形或损坏。
同时，在连接部位应采取相应措施，以确保连接牢固可靠。
四、制造工艺金属波纹管膨胀节的制造工艺应符合国家相关标准要求，并且应经过质量检测和认证。
制造过程中应注意材料的选择、加工、焊接等环节，以确保产品质量。
五、试验金属波纹管膨胀节在出厂前应进行各项试验，包括水压试验、气密性试验、承压试验等。
同时，在使用前也应进行相应的检测和试验，以确保产品能够正常工作。
六、安装和维护金属波纹管膨胀节的安装和维护应符合相关标准要求，并且应由专业人员进行操作。
在安装时，需要注意连接方式和紧固力度等问题。
在维护时，需要定期检查产品的状态，并及时处理问题。
总之，金属波纹管膨胀节通用技术条件是制定该产品的重要依据之一，其内容涉及到材料、结构、制造工艺、试验等方面。
只有在这些方面都符合标准要求并得到认证后，才能确保产品具有稳定可靠的性能，并能够满足各种管道系统对于热膨胀、冷缩和振动吸收等问题的需求。
膨胀节标准 epj
膨胀节标准 epj
膨胀节标准EPJ是由欧洲标准化委员会（CEN）发布的一个标准，全称为“金属波纹管膨胀节通用技术条件”。
该标准主要规定了金属波纹管膨胀节的术语、分类、材料、设计、制造、检验与试验等方面的要求。
膨胀节标准EPJ适用于工业管道系统中使用的金属波纹管膨胀节，包括碳钢、不锈钢等材料的波纹管膨胀节。
该标准规定了膨胀节的类型、波纹形状、尺寸和性能要求等方面的技术指标，同时对膨胀节的制造、检验和试验方法也进行了详细的规定和要求。
膨胀节标准EPJ对于保证膨胀节产品的质量和可靠性具有重要的作用。
在选择和使用膨胀节时，应结合具体工况和要求，参照该标准进行选型和使用。
同时，对于不同国家和地区的其他膨胀节标准，也需要根据实际情况进行了解和遵守。
膨胀节标准EPJ还规定了膨胀节的安装和使用要求，包括安装位置、方向、固定方式等方面。
使用过程中，应按照标准要求进行操作和维护，以保障膨胀节的使用寿命和安全性。
此外，膨胀节标准EPJ还强调了膨胀节的防腐和防火要求。
对于不同材料和工况的膨胀节，应采取相应的防腐和防火措施，以保证膨胀节在使用过程中的安全性和可靠性。
总之，膨胀节标准EPJ是一个重要的标准，对于膨胀节的设计、制造、检验和使用都有着严格的要求和规定。
在膨胀节的生产和使用过程中，应认真遵守该标准，确保膨胀节产品的质量和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属膨胀节技术要求
1：型号分别为SJT/150-X 4个、SJT/200-X 6个是管式金属膨胀节，输送颗粒介质粉煤灰，工作压力 1.6MPa，轴向伸缩量±300mm，两端带200mm直管段，壁厚10mm，两端法兰连接，两端再配套同样规格法兰（带螺栓），法兰压力1.6MPa。
伸缩节密封材料为柔性石墨环，内衬管为耐磨髙锰钢，壁厚10mm，出厂要标明介质流向，经过压力性能实验。
2：DN100PN1.6为波纹管式，6个，10道波纹，波纹长300mm，全长500mm。
输送介质颗粒粉煤灰，内衬管为耐磨髙锰钢厚10mm，两端法兰连接，两端再配套同样规格法兰（带螺栓）法兰压力1.6MPa，出厂要标明介质流向，经过压力性能实验。
3：到货期要求2017年3月20日前。
