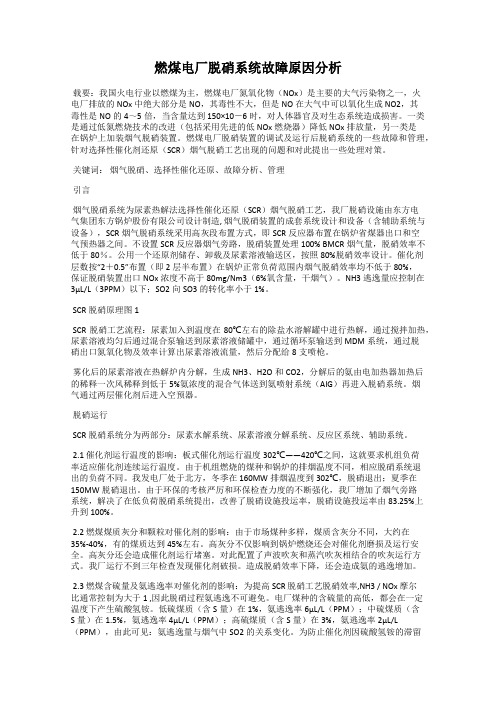

燃煤电厂脱硝系统故障原因分析
燃煤电厂脱硝系统故障原因分析载要：我国火电行业以燃煤为主，燃煤电厂氮氧化物（NOx）是主要的大气污染物之一，火电厂排放的NOx中绝大部分是NO，其毒性不大，但是NO在大气中可以氧化生成NO2，其毒性是NO的4～5倍，当含量达到150×10－6时，对人体器官及对生态系统造成损害。
一类是通过低氮燃烧技术的改进（包括采用先进的低NOx燃烧器）降低NOx排放量，另一类是在锅炉上加装烟气脱硝装置。
燃煤电厂脱硝装置的调试及运行后脱硝系统的一些故障和管理，针对选择性催化剂还原（SCR）烟气脱硝工艺出现的问题和对此提出一些处理对策。
关键词：烟气脱硝、选择性催化还原、故障分析、管理引言烟气脱硝系统为尿素热解法选择性催化还原（SCR）烟气脱硝工艺，我厂脱硝设施由东方电气集团东方锅炉股份有限公司设计制造, 烟气脱硝装置的成套系统设计和设备（含辅助系统与设备），SCR烟气脱硝系统采用高灰段布置方式，即SCR反应器布置在锅炉省煤器出口和空气预热器之间。
不设置SCR反应器烟气旁路，脱硝装置处理100% BMCR烟气量，脱硝效率不低于80％。
公用一个还原剂储存、卸载及尿素溶液输送区，按照80%脱硝效率设计。
催化剂层数按“2＋0.5”布置（即2层半布置）在锅炉正常负荷范围内烟气脱硝效率均不低于80%，保证脱硝装置出口NOx浓度不高于80mg/Nm3（6%氧含量，干烟气）。
NH3逃逸量应控制在3µL/L（3PPM）以下；SO2向SO3的转化率小于1%。
SCR脱硝原理图1SCR脱硝工艺流程：尿素加入到温度在80℃左右的除盐水溶解罐中进行热解，通过搅拌加热，尿素溶液均匀后通过混合泵输送到尿素溶液储罐中，通过循环泵输送到MDM系统，通过脱硝出口氮氧化物及效率计算出尿素溶液流量，然后分配给8支喷枪。
雾化后的尿素溶液在热解炉内分解，生成NH3、H2O和CO2，分解后的氨由电加热器加热后的稀释一次风稀释到低于5%氨浓度的混合气体送到氨喷射系统（AIG）再进入脱硝系统。
吹灰器常见故障与处理方法
介质过热度不够
调换汽源
吹扫压力过高
降低吹扫压力
烟气中带磨粒过多
调整吹扫频度，或吹扫压力
蒸气阀停用时关不严
检修阀门
2002年5月21日第二稿
检查事故原因，更换烧损喷嘴头
喷嘴孔口增大
正常磨损，从流量仪表反映出
流量增大
更换，建议定期对喷嘴进行测量
内管
填料函处泄漏
表面擦伤，园度精度不高，硬
粒损伤表面
直线划痕轻者用油石修磨，擦痕严重则更换
填料压盖内孔磨损，填料质量
不佳
更换
头部和内壁腐蚀
烟气倒回腐蚀，冷凝水腐蚀
强制通风克服炉内正压，吹灰器大梁保持前倾坡
继电器失效
允许工作电流过小，零件质量
不佳，触头烧损
更换型号
进水，沾灰，影响动作
改进密封或更换型号
安装位置温度过高
增加隔热装置
时间继电器设定值偏移
校正或更换型号
导线发热
截面选用过小
更换较大截面优质导线
导线磨损
进入箱体等处无护圈，移动或
振动导致磨损
电气箱开孔处加护圈，活动处加国定保护装置
护套管进水
护套管及接头不严密
大
吹灰管直线性校正不佳，定向
弯曲，挠度过大
重新校正，烧损者更换
行走小车左右导轮间隙过大
检修
半伸縮式吹灰管未焊直
重新焊接
半伸縮式吹灰器炉内支吊安装
不合理
重新安装
退不回
行程开关失效
检修，更换
吹灰管严重变形，前托轮锈住
烧损者更换，托轮要经常维护，保证润滑
FH/E型吹灰器牵引链条过载 断裂
用手拉葫芦拉行走小车，强行退回
声波吹灰器尖叫或无声及堵灰声处理
DC ‐75 声波吹灰器尖叫声处理
声波吹灰器发生尖叫的声的原因: (1)发声头内有杂物; (2)吹灰器内B 段和C 段发生积灰．
在反应器外部的发声头，A 段，B 段；
在反应器外部的C 段；
检查步骤：
一、打开发生头，检查发生头内是否有杂质。
（按照运行维护手册检查就可以）。
若发生头内
没有杂质，膜片没有破裂，那么可以断定基本问题肯定是吹灰器内部积灰了。
检查完成后恢复。
二、将A段和B段连接部位的4个螺栓拆卸下来，将A段按照下图样式摆放(注意，下移的时
候不要将吹回器的出口上置，要将其下置，防止内部的灰落入发生头内)：
放置完成后，人离开吹回器10远外，同时不要将声波吹器A段的出口对着人，现场人员双手捂耳或带隔音罩，打开声波吹灰器的控制电磁阀开启压缩空气，这是声波吹灰器会发出达分贝的呜声，和汽笛相似，说明声波吹灰器的发生装置没有问题。
三、将声波吹灰器B段和C段内的积灰处理掉。
板结的灰需要用重锤在外部敲击处理掉，内
部蓬松的灰用压缩空气管道吹扫掉就可以。
四、清理完成后恢复，声波吹灰器就可以正常工作了。
吹灰器常见故障及处理方法
吹灰器常见故障及处理方法吹灰器是一种常用于工业锅炉、除尘器等设备中的设备，用于清除设备中的粉尘和灰渣，维持设备的正常运行。
然而，在长期使用过程中，吹灰器常常会遇到一些故障。
本文将介绍吹灰器常见的故障及处理方法。
一、吹灰器清灰效果不佳清灰效果不佳是吹灰器常见的故障之一、通常，这种情况可能是由以下几个原因导致的：1.吹灰器喷嘴堵塞。
喷嘴堵塞会导致清灰气流不畅，影响清灰效果。
此时，需要清理或更换喷嘴。
2.吹灰器气压不稳定。
如果吹灰气压不稳定，可能会导致吹灰器清灰效果不佳。
需要检查吹灰器气路系统，修复气压不稳定的问题。
3.清灰时间设置不当。
清灰时间过短或过长，都会影响清灰效果。
需要根据设备运行情况和粉尘状况合理设置清灰时间。
二、吹灰器结构磨损吹灰器结构磨损是吹灰器常见的故障之一、长期使用会导致吹灰器结构磨损，影响吹灰效果和设备的运行。
常见的磨损问题包括：1.吹灰器喷嘴磨损。
喷嘴在长时间高速气流的冲击下，容易磨损。
磨损的喷嘴会导致清灰效果下降，需要及时更换。
2.吹灰器气动执行元件磨损。
气动执行元件如密封圈和活塞等，在长时间工作下容易磨损，导致吹灰器运行不稳定。
需要定期检查和更换磨损部件。
3.吹灰器固定支架磨损。
吹灰器固定支架在工作过程中，由于振动和气流冲击，容易磨损。
磨损的支架会影响吹灰器的稳定性，需要及时修复或更换。
三、吹灰器气路系统故障吹灰器气路系统故障也是吹灰器常见的故障之一、气路系统故障包括：1.气路堵塞。
气路堵塞会导致吹灰器气流不畅，影响吹灰效果。
需要清理气路，保持畅通。
2.气路漏气。
气路漏气会导致吹灰器气压不稳定，影响吹灰效果。
需要检查气路接头和密封环，及时修复漏气问题。
3.气源压力不足。
气源压力不足会导致吹灰器清灰效果不佳。
需要检查气源系统，保证气压稳定。
综上所述，吹灰器常见的故障主要包括清灰效果不佳、结构磨损和气路系统故障。
对于这些故障，需要根据具体情况采取相应的处理措施，如清理或更换喷嘴、修复或更换磨损部件、清理气路堵塞等。
声波吹灰器管理制度
声波吹灰器管理制度第一章总则第一条为规范声波吹灰器的管理工作，提高设备安全运行和效率，制定本制度。
第二条本制度适用于所有使用声波吹灰器的单位和个人，包括但不限于煤电厂、水泥厂、化工厂等行业。
第三条管理人员应当认真学习本制度，严格执行，确保声波吹灰器的正常运行和安全使用。
第四条管理人员应当密切关注声波吹灰器的运行状态，及时发现问题并采取相应措施处理。
第五条管理人员应当加强对设备操作人员的培训和管理，确保其具备相关操作技能和安全意识。
第六条按照国家相关法律法规和标准要求，严格执行设备检修和维护制度，确保声波吹灰器处于良好状态。
第二章设备管理第七条声波吹灰器设备应当按照厂家提供的操作说明书使用，不得私自拆卸和改装。
第八条每日使用前，操作人员应当对设备进行检查，确保设备运行正常。
第九条每次使用后，操作人员应当对设备进行清洁和维护，保持设备卫生和整洁。
第十条定期进行设备检修和维护，确保设备的长期稳定运行。
第十一条设备故障或异常情况发生时，应当及时停机并报告相关部门，由专业人员进行处理。
第十二条管理人员应当建立设备档案，记录设备使用情况、检修情况和故障处理情况，做到有据可查。
第三章安全管理第十三条设备使用人员应当穿戴劳动防护用品，按照相关规定进行操作，确保安全生产。
第十四条管理人员应当加强设备安全意识教育，提升操作人员的安全素质。
第十五条定期进行安全演练，提高操作人员的应急处理能力。
第十六条建立安全事故应急预案，明确责任分工和处置程序，确保安全事故时能够及时、有效地处理。
第十七条加强设备周边环境的清洁和整治，减少设备运行过程中的安全隐患。
第四章质量管理第十八条管理人员应当建立质量管理制度，保证声波吹灰器的使用质量。
第十九条设备操作人员应当严格按照操作规程进行操作，确保设备正常运行。
第二十条加强设备维护和保养，延长设备的使用寿命。
第二十一条设备故障发生时，应当及时进行维修处理，确保设备能够尽快恢复正常。
第二十二条对设备运行过程中出现的问题和影响设备质量的情况，应当及时报告并采取相应措施处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脱硝系统声波吹灰器发声异常故障的处理
摘要针对某电厂百万机组脱硝系统中的声波吹灰器经常出现发声异常的情况，分析该设备的发声原理，通过对声波吹灰器的发生头进行实拆和现场工作中的相关经验，对故障表象、原因及基本处理方式进行了归纳和总结。
1声波吹灰器简介
声波吹灰器是一种新型的空气介质吹风设备。
它利用声波振动粉尘颗粒，使粉尘从工业设备表面脱落，形成低频和高能喇叭。
目前，声波清灰器被广泛应用于电厂脱硝装置，锅炉烟道、灰和其他设备。
某电厂机组脱硝装置为选择性催化还原烟气脱硝系统（SCR）。
为了防止烟灰堵塞催化反应器，降低烟气流动的阻力，对声波吹灰器进行了编程和操作，以防止烟气从机组启动。
由于设备工作强度高，经常出现异常声（闷声和静音），对催化反应器的安全性和效率有一定的影响。
声波吹灰器的主要结构相对简单，其外形如图1所示。
其中，A、B段为铸铁件，C段为不锈钢件（安装在脱硝装置中，接触烟气）。
由于结构原因，维修人员不能观察声波吹灰器内部部件的运动，难以确定检修方法，排除缺陷。
在早期的消除，经常拿锤子的敲击声的前端，用扑克刺伤B C型接口是盲目的维护方法扩音器铸铁段凤凰岭这样的清洗装置，不仅效果不明显，但也产生不利影响的野蛮冲击设备结构安全。
2声波吹灰器发声原理分析
检修人员通过查找资料和现场研究，了解到该设备的发声原理为：静态时，膜片未受压力，为自然平整状态；当压缩空气(压力一般在0．45—0．65 MPa)进入膜片左侧的一级腔室时，膜片受压力向右变形，形成气流通道，一级腔室内的压缩空气由此进入二级腔室；具有
一定弹性形变能力的金属膜片向右变形后会向左弹性复原，对进入二级腔室的空气产生加速压缩的拍击力，进而形成低频声波，并经过弯头喇叭筒放大后进入SCR反应装置内部。
发生头内部结构如图2所示。
