脱硝声波吹灰器积灰治理与研究
脱硝声波吹灰器积灰治理与研究
作者：马洋范田飞
来源：《山东工业技术》2018年第02期
摘要：机组进行脱硝改造后，主要是采用声波吹灰器对催化剂进行吹灰，以保证催化剂的清洁，确保脱硝效果。
声波吹灰器在脱硝中起着重要作用，目前声波吹灰器主要缺陷集中在膜片磨损和传导段积灰，影响声波吹灰器的正常发声，本文主要对传导段及套筒段积灰进行分析并提出可行的解决办法。
关键词：脱硝；声波吹灰器；积灰；密封
DOI：10.16640/ki.37-1222/t.2018.02.187
1概述
机组进行脱硝改造后，主要是采用声波吹灰器对催化剂进行吹灰，以保证催化剂的清洁，确保脱硝效果。
脱硝声波吹灰器原理是利用金属膜片在压缩空气作用下产生高响度声波，声波对积灰产生高加速度剥离作用和振动疲劳破碎作用，声波以直射、渗透、反射、绕射等作用于催化剂表面积灰，反复进行，然后热烟气流将其带走，从而达到吹灰效果，使催化剂表面处于“清洁”状态，声波吹灰器使用的气源并不进入设备内部，产生声音后，压缩空气由排气孔（消音器）排出。
声波吹灰器主要是对飞灰及灰粒降低附着性及粘性，本身不具备推动灰的能力，主要通过烟气流动将积灰带走，其本身也不会对烟气流场带来直接影响。
声波吹灰器主要由供气系统、控制系统、发声系统组成。
发声系统含发声头、传导段两部分，传导段分为传导段、套筒段，其中传导段分为传导B段及喇叭段，发声头负责声音的产生，传导段用于声音的传递及扩放。
2脱硝声波吹灰器异常对脱硝的影响
脱硝投运后，清除催化剂表面积灰，保证催化剂活性是脱硝稳定运行的关键。
运行中，烟气携带大量灰分，吹灰设备故障，造成脱硝系统催化剂板结、致使催化剂中毒，影响催化剂的活性和使用寿命，堵灰造成系统阻力升高、吸风机电耗增大、催化剂催化效率下降，喷氨量增加，硫酸氢铵产生量增加，造成空预器板结堵塞以致机组停运。
3脱硝声波吹灰器缺陷及原因分析
（1）发声异常。
脱硝声波吹灰器通过声波的方式作用于积灰表面。
正常发声声波频率为75HZ，分贝为147db，应是低沉、低闷的声音，声音高低均不会影响声波吹灰器清灰效果。
若是压缩空气质量不达标、气源压力不稳、发声头配合间隙增大、膜片缺陷、系统漏气等，均会导致不发声或者发声为尖锐刺耳声和破音，均会影响正常吹灰。
（2）传导段堵塞。
脱硝声波吹灰器喇叭段与脱硝反应器烟道壁处于同一平面，当反应器烟道内部存在流场不均时，大量的飞灰进入喇叭段，长时间后积灰堵塞喇叭段，影响声波吹灰器声波的传递，声波吹灰器吹灰功能丧失，影响脱硝运行。
（3）套筒段堵塞。
运行中，由于烟气流场不均，飞灰从喇叭口与套筒缝隙处扩散进入套筒段及传导B段，导致整个传导段以及喇叭段与套筒间隙积灰加剧，同时压缩空气内部水分被灰分吸收附着在传导B段管壁上，随灰粒增多，板结不断加剧造成传导段堵塞，削弱声波的正常传导，从而降低清灰效果。
4研究及治理措施
（1）气源支路加装过滤调压阀。
脱硝声波吹灰器气源要求为压力0.6-0.8MPa，仪用压缩空气，含油量≤10mg/m3，露点≤-40℃，运行期间，出现因系统气压不稳造成声波吹灰器发声异常，设备安装时，在脱硝声波吹灰器气源母管加装调压阀，因整个压缩空气管路复杂，造成气压不稳，空气进入气源支路后，压缩空气冷凝，冷凝水对吹灰器膜片造成损伤，影响设备使用寿命。
在每台声波吹灰器气源管道支管加装过滤调压阀，确保单台设备压力稳定的同时过滤空气中的水分，能够保证干燥、气压稳定的压缩空气。
（2）传导段积灰治理的研究。
1）传导段B段加装吹扫装置。
从单台声波吹灰器气源支管隔离门后加装变径三通连接气源软管，在发声头与B段间加装短接（使用法兰连接），短接上加装气动球阀及电磁阀进行控制，气源软管与气动球阀及电磁阀连接，该方案通过间断或不间断的释放压缩空气将喇叭段内的积灰吹扫出去，避免积灰附着在传导段。
2）喇叭段加装气帘密封。
通过分析，自行设计密封气帘，使用压缩空气帘对飞灰进行隔离，既能保证声波传播，又能有效隔离飞灰进入。
根据现场及设计图纸，在喇叭段加装吹扫装置，因引入压缩空气，为避免压缩空气吹扫过程中形成结露在喇叭段形成板结，吹扫管道呈蜗旋形状盘绕在喇叭段外壳，利用脱硝系统内的烟气烟温自加热吹扫管道内的压缩空气，同时考虑到吹扫介质的压力较高，在吹扫管道上加装调压阀，压力初定为0.2MPa，吹扫介质进入喇叭段上部，按照三个方向进入，形成气帘进行密闭。
（3）套筒段积灰治理的研究。
针对套筒内部积灰问题，飞灰通过喇叭段与套筒段安装间隙自由扩散进入，安装说明书明确规定：禁止将喇叭段与套筒焊接，要保证喇叭段能够有效震动，以便对声音扩放。
通过充分讨论，提出加装密封胶条、羊毛毡，密封风等方案，考虑声波吹灰器发声问题以及密封风用量、密封风布置等问题，方案均失败。
我们发现硅酸铝柔性密封能够完全满足我们的需要，在喇叭段尾部加装硅酸铝柔性密封条，密封条厚40mm，宽8cm，既能起到密封作用，同时又能保证喇叭段的震动。
5结束语
（1）锅炉脱硝投运后，如何保证脱硝催化剂的活性，延长催化剂的使用寿命，脱硝主要辅助设备的安全稳定运行占有较大比重，通过对脱硝声波吹灰器的改进，能确保脱硝声波吹灰器及脱硝系统的正常运行，同时能降低日常维护费用。
（2）脱硝声波吹灰器积灰的治理，降低了设备缺陷，保证了脱硝催化剂的使用寿命，降低了吸风机的电耗，降低了空预器压差，提高了环保设备的运行稳定性及机组的安全经济性。
声波吹灰器在锅炉吹灰中的应用
声波吹灰器在锅炉吹灰中的应用摘要：吹灰器是一种广泛应用于锅炉清洗的技术，所涉及的种类也很多，其中包括声波吹灰器、水力吹灰器、蒸汽吹灰器和燃气脉冲吹灰器等。
声波吹灰器可以产生低频、高强度的声波，有效地将管道表面的灰尘颗粒吸附，从而达到彻底清除积灰，保证锅炉运行质量的目的。
本次研究旨在深入探索声波吹灰器在锅炉清灰中的应用，以期发挥其最大的清灰效率，有效减少污染物的排放，从而达到节能减排的目的。
关键词：声波吹灰器；锅炉吹灰；应用1声波吹灰器工作原理当流体通过管道时，它将被三层分离：第一层处于管道的核心，具有明显的湍流特征；第二层接近管壁；第三层则与管道的外部紧贴。
但是，由于物质的流动，细小的颗粒也会跟随其后，最终穿过气流的边界层，粘附在受热的表面，从而产生了沉淀物。
由于管道的背部形成了一个涡流区，使得细小的颗粒可以被有效地推动，并且可以通过扩散来形成沉淀物。
特别是尺寸较小的灰尘，它们更容易聚集在锅炉的受热表面，由于机械粘附力和表面张力的作用，这些灰尘就会牢牢地黏附在管道的表面。
为了有效的解决积灰问题，必须采取有效的清洁措施。
积灰的形成受到多种因素的影响，包括运行条件和锅炉设计工况。
实验表明，随着烟气流速的提高，受热面的污染风险会显著降低，而且，由于烟气流速较快，灰尘碰撞概率也会增加，从而产生自我清除的效果。
因为锅炉的运行稳定性，烟气流速可以得到有效控制，从而有效地阻止积灰的形成，达到净化空气的目的。
除了烟气的流动方向对积灰的程度有显著的影响之外，对流受热管道的正面灰尘较少，且大部分是细小的灰尘；而管道的背面积灰较多，由于存在着涡流，使得这些微小的灰尘颗粒的惯性和重量变得极为轻盈，因此，它们更容易被吸附到管壁上，形成松散的沉淀物。
由于锅炉烟气的温度可以直接影响灰尘颗粒的物理性质，因此，选择合适的燃料类型，以及正确控制灰尘的物理行为，都将有助于改善烟气的温度，从而提高空气质量。
声波吹灰器是采用先进的声波发射技术，可以将原始的热量和空气转换成强劲的声音，这些声音会以高频率的方式穿梭于锅炉的每一处灰尘堆，有效地去除粉尘，让它们远离锅炉表面。
脱硝声波清灰器的原理
脱硝声波清灰器的原理背景介绍工业生产过程中，会产生大量的排放物。
其中，氮氧化物（NOx）是一种对环境和人体健康都有害的化学物质。
为了减少这些有害物质的排放，需要进行脱硝处理。
目前常用的脱硝方法有SCR (Selective Catalytic Reduction)和SNCR (Selective Non-Catalytic Reduction)。
这些方法既需要昂贵的催化剂，又需要较高的温度和氨水作为还原剂，造成了高额的能耗和运营成本。
因此，人们需要更加环保和经济的脱硝方法。
脱硝声波清灰器的原理脱硝声波清灰器的原理是利用声波振动的力量将烟气中的颗粒物振落下来，从而达到清洁烟气的目的。
脱硝声波清灰器常用的振动频率在10-25kHz，振幅一般为1-2mm。
声波振动通过聚焦器使声波聚焦能量形成空间高强度声波场，使烟气中的颗粒物高速运动，从而与管道的管壁相碰撞，最后被振落下来。
同时，脱硝声波清灰器还能降低烟气温度，将耗散在颗粒物中的能量转化为热，以减少NOx生成。
脱硝声波清灰器应用了与媒体无接触、无污染、无滞后、高效率等优点，不需要额外加入催化剂或还原剂，能够有效地减少环境污染和能源消耗，为保护环境与生态建设做出了贡献。
脱硝声波清灰器的优势相较于传统脱硝方法，脱硝声波清灰器具有以下优点：•减少能耗。
不需要额外加入催化剂或还原剂，能够有效地减少能源消耗。
•降低运营成本。
不需要催化剂或还原剂，同时使用简单，维护成本较低。
•无污染。
不需要加入化学原料，对环境没有二次污染。
•高效率。
能够在较短时间内清洁烟气，有效减少烟气中的颗粒物和氮氧化物的含量。
结论脱硝声波清灰器是一种更加环保和经济的脱硝方法。
其通过声波振动的力量将烟气中的颗粒物振落下来，从而达到清洁烟气的目的。
相较于传统脱硝方法，脱硝声波清灰器既能够减少能源消耗，也能够降低运营成本和环境污染的风险，具有很好的实用价值。
SCR脱硝反应器堵灰成因与解决方案分析资料
声波吹灰器
蒸汽吹灰器
蒸汽Βιβλιοθήκη 灰对催化剂的 损伤2.加大催化剂节距或改换板式催化剂，成本太高 • 节距: 6.9 – 9.2 mm 节距: 5.7 – 7.0 mm
3.调整导流板，没有方案能适应所有工况
4.加装大颗粒灰滤网，成本高问题
5.停炉清灰----损失大
The end,thank you!
SCR脱硝反应器 堵灰成因与解决方案分析
目录
堆灰的成因 通常的解决方案
SCR反应器堆灰
1、堆灰的成因
• 1.大颗粒灰，包括爆米花灰（硬颗粒）、饼干灰 （块灰）、锈皮、杂物
1、堆灰的成因
• 2.分布不均
1、堆灰的成因
• 3.灰量大
1、堆灰的成因
• 4. 负荷波动剧烈
2.通常的解决方案
• 1.同时安装声波吹灰器和蒸汽吹灰器 及蒸汽吹灰对催化剂的损伤
re dian

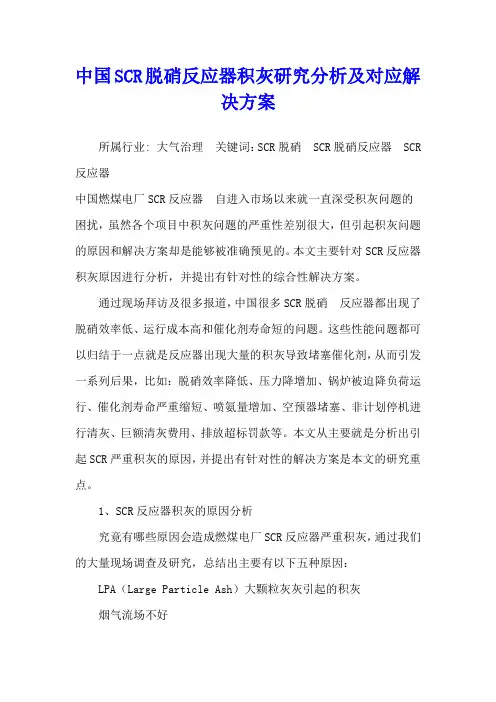

中国SCR脱硝反应器积灰研究分析及对应解决方案
