弹簧设计计算
弹簧设计计算

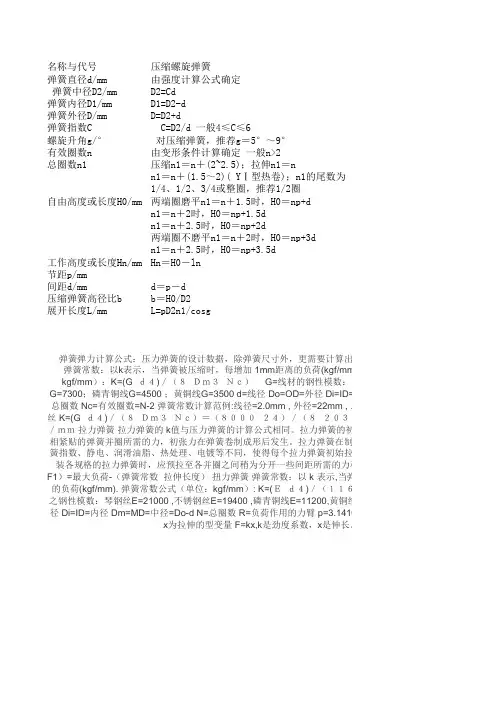

弹簧在材料选定后，设计时需要计算出弹簧刚度F、中径D、钢丝直径d、有效圈数ｎ、变形量f。
以下面弹簧设计为例；
1.计算弹簧受力：
假设弹簧端克服１个标准大气压,即推动钢球,则弹簧受力为：
F=PA＝1×１0错误!N/mm错误!×πd1错误!/4
其中d1——钢球通道直径
弹簧还须克服钢球下降重力:
Ｇ=mρV=ｍ×4ρπR错误!/３
其中R——钢球半径
弹簧受合力：
F合=F+G
考虑制造加工因素,增加1.２倍系数
F′=1.2F合
2.选材料:（一般选用碳素弹簧钢丝６５Mn或琴钢丝)
以6５Mｎ为例,钢丝直径d=１．4mm
3.查表计算许用应力：
查弹簧手册８-10表中Ⅰ类载荷的弹簧考虑(根据阀弹簧受力情况而言) 材料的抗拉强度σb与钢丝直径d有关
查表2-３０(选用D组): σｂ=2150~24５０Ｍｐａ
安全系数Ｋ＝1．１～1.3, 可取Ｋ=1.２, 则σb＝１791.7~２0４１.7
Mpa
因此σb=１７9１.７Ｍｐa(下限值）
查表2-10３,取切变模量Ｇ=78.８×10错误!Ｍpａ
查表8-１0,取许用切应力τs=＝0．5σb＝0.3×1791.7＝53７.51Mｐａ4．选择弹簧旋绕比C:
根据表８-4初步选取C=10
５.计算钢丝直径：d≥1．6√KFC/[τ]
其中Ｋ——曲度系数,取K＝1.1~1．3
F——弹簧受力
6．计算弹簧中径：
Ｄ=Cｄ
7.计算弹簧有效圈数:
n＝Ｇd错误!ｆ／8FD错误!则总圈数n总=n＋n1(查表8-6) 8.计算试验载荷:
Fs=πd错误!τs／８D
９.自由高度:
Ｈ0=nt+1.５ｄ
其中：ｔ——初步估计节距t=ｄ＋f/n+δ1(δ1=0.１d)
查表8-7系列值Ｈ0取整数
１０.节距计算:
t=（H0-1.5ｄ)/n
１1.弹簧螺旋角:（此值一般符合=5°～9°)
α=aｒcｔａｎ(t/πD)
12．弹簧的稳定性验算:（b＜5.3,即可满足稳定性要求=
ｂ=H0/D
13.展开长度：
L＝πＤn1/cｏｓα
14.弹簧刚度:
F′=Gd错误!／8D错误!n
１４．弹簧载荷:
F＝F′×ｆ
15.弹簧试验变形:
fs＝Fs/ F
其中在绘制弹簧图纸时,压紧弹簧时的长度L1（即受装配积压时的长度）下弹簧对应受力F1,在阀开启时弹簧压缩的长度Ｌ２=L1+f,对应弹簧受力F2 例如:ZYB-14１6N１５－3０６
H０=６8．5ｍm,装配时弹簧被压缩至37mm,阀开启时再次压缩8mm 则L1=３7，L2=３７+８=４5
Ｆ1=37×F′F2=4５F′
验算比较L2与Fs／Ｆ的大小：
若L2＞Fｓ／F′重新设计刚度;反之设计合理
