针孔检漏仪操作说明书
针孔试验操作说明
针孔试验操作说明针孔试验操作说明1：简介针孔试验用于检测材料或产品表面的针孔、孔洞和裂纹，以评估其密封性和质量。
本操作说明详细介绍了针孔试验的步骤和要点，旨在帮助操作人员正确进行针孔试验。
2：材料和设备准备在进行针孔试验之前，需要准备以下材料和设备：- 填充物（例如水、气体或染料）：根据试验要求选择适当的填充物。
- 试验样品：准备要进行针孔试验的样品。
- 针孔试验装置：包括压力源、控制阀、针头和检测仪器。
3：步骤3.1 准备样品3.1.1 清洁样品表面，确保无尘、油脂或杂质。
3.1.2 如有需要，进行表面处理，例如打磨、喷漆等。
3.1.3 将样品放置在试验台上，并进行固定。
3.2 设置试验装置3.2.1 确保试验装置的所有部件完好无损。
3.2.2 连接压力源，并将其调整到设定的试验压力。
3.2.3 通过控制阀调节流量，以确保试验压力的稳定性。
3.2.4 安装针头，并调整其位置和角度，以使针尖与样品表面垂直接触。
3.3 进行针孔试验3.3.1 将填充物注入针头，确保填充物能够充满针孔并从封孔处流出。
3.3.2 逐个在样品表面的不同区域进行针孔试验。
3.3.3 使用针头轻轻插入样品表面，避免过度施压，以免损坏样品。
3.3.4 观察填充物流出情况，记录检测结果。
3.4 分析结果3.4.1 观察样品表面的填充物流出情况，检测是否出现针孔、孔洞或裂纹。
3.4.2 记录针孔的数量、大小和位置。
3.4.3 根据试验要求，评估样品的密封性和质量。
4：注意事项- 在操作过程中，需注意安全，避免针头直接接触人体。
- 不要对样品表面施加过大的压力，以免损坏样品。
- 如有需要，可以对样品进行多次针孔试验，以获得更准确的结果。
附件：（针孔试验操作所需的相关文件附件）法律名词及注释：1：密封性：指物体或材料对外部物质的进入或内部物质的泄漏的阻隔能力。
2：质量：指物体或材料的性质、特点和品质，并评估其是否符合特定的标准或要求。
检漏仪操作指引
机器启动后，防止检漏仪抖动，严禁移动检漏仪，以防损坏检漏仪的分子泵。
3.5. 进入准备启动状态后如要调整设置漏率值按下面操作进行按下Setup
按软键setpoint在按右侧+/- 符号更改数值更改完后按下Save 键存储，按Escape回到主画面
3.6. 回到主画面，按下开始键开始测量，此时慢慢打开手动阀，观察漏率值变化，如果变
化太大就要确认是否有破大气现象，如没问题，则全部打开手动阀门，后按Zero键归零
3.7.在测试过程中如发现有漏，并且漏点比较大时要停止喷氦气，等待测试值稳定后在进
行测试。
3.8. 测试中测试出漏点后要注意及时归零
3.9. 测试完毕后先将手动阀关掉，然后按停止键停止检漏，在关掉检漏仪的
电源。
在停止检漏仪后不能马上移动检漏仪，必须等待5分钟后才可移动。

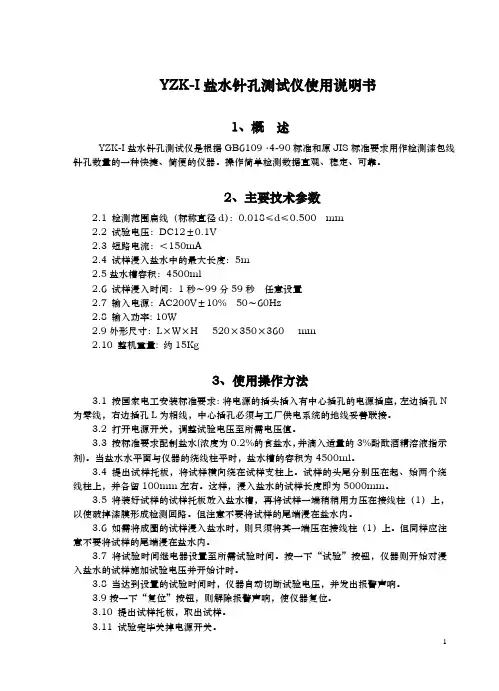

YZK-I盐水针孔测试仪使用说明书
YZK-I盐水针孔测试仪使用说明书1、概述YZK-I盐水针孔测试仪是根据GB6109〃4-90标准和原JIS标准要求用作检测漆包线针孔数量的一种快捷、简便的仪器。
操作简单检测数据直观、稳定、可靠。
2、主要技术参数2.1 检测范围扁线（标称直径d）：0.018≤d≤0.500 mm2.2 试验电压：DC12±0.1V2.3 短路电流：＜150mA2.4 试样浸入盐水中的最大长度：5m2.5盐水槽容积：4500ml2.6 试样浸入时间：1秒～99分59秒任意设置2.7 输入电源：AC200V±10% 50～60Hz2.8 输入功率: 10W2.9外形尺寸：L×W×H 520×350×360 mm2.10 整机重量: 约15Kg3、使用操作方法3.1 按国家电工安装标准要求：将电源的插头插入有中心插孔的电源插座，左边插孔N 为零线，右边插孔L为相线，中心插孔必须与工厂供电系统的地线妥善联接。
3.2 打开电源开关，调整试验电压至所需电压值。
3.3 按标准要求配制盐水(浓度为0.2%的食盐水，并滴入适量的3%酚酞酒精溶液指示剂)。
当盐水水平面与仪器的绕线柱平时，盐水槽的容积为4500ml。
3.4 提出试样托板，将试样横向绕在试样支柱上。
试样的头尾分别压在起、始两个绕线柱上，并各留100mm左右。
这样，浸入盐水的试样长度即为5000mm。
3.5 将装好试样的试样托板放入盐水槽，再将试样一端稍稍用力压在接线柱（1）上，以使破掉漆膜形成检测回路。
但注意不要将试样的尾端浸在盐水内。
3.6 如需将成圈的试样浸入盐水时，则只须将其一端压在接线柱（1）上。
但同样应注意不要将试样的尾端浸在盐水内。
3.7 将试验时间继电器设置至所需试验时间。
按一下“试验”按钮，仪器则开始对浸入盐水的试样施加试验电压并开始计时。
3.8 当达到设置的试验时间时，仪器自动切断试验电压，并发出报警声响。

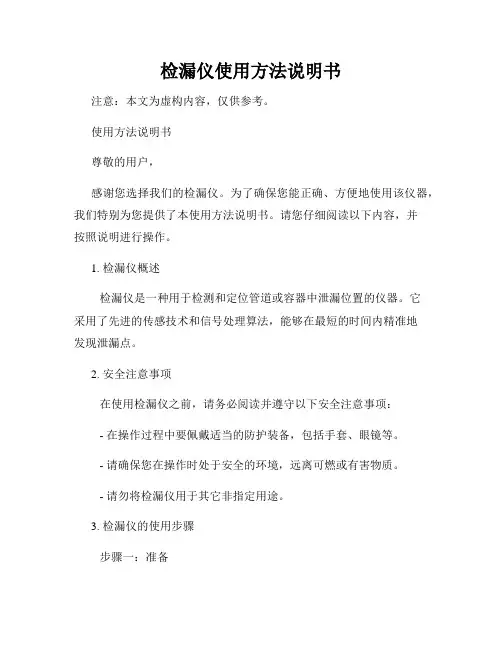

检漏仪使用方法说明书
检漏仪使用方法说明书注意：本文为虚构内容，仅供参考。
使用方法说明书尊敬的用户，感谢您选择我们的检漏仪。
为了确保您能正确、方便地使用该仪器，我们特别为您提供了本使用方法说明书。
请您仔细阅读以下内容，并按照说明进行操作。
1. 检漏仪概述检漏仪是一种用于检测和定位管道或容器中泄漏位置的仪器。
它采用了先进的传感技术和信号处理算法，能够在最短的时间内精准地发现泄漏点。
2. 安全注意事项在使用检漏仪之前，请务必阅读并遵守以下安全注意事项：- 在操作过程中要佩戴适当的防护装备，包括手套、眼镜等。
- 请确保您在操作时处于安全的环境，远离可燃或有害物质。
- 请勿将检漏仪用于其它非指定用途。
3. 检漏仪的使用步骤步骤一：准备- 将检漏仪放置在稳定的平面上，并连接电源。
- 根据实际需要，选择合适的传感器，并将其连接到仪器上。
步骤二：仪器设置- 按下电源开关，待仪器启动成功后进入菜单界面。
- 使用方向键选择功能选项，根据需要进行相应的设置，如音量、灵敏度等。
步骤三：泄漏检测- 将传感器放置在需要检测的管道或容器周围。
- 检漏仪会实时监测泄漏信号，当检测到异常信号时会发出警报。
步骤四：泄漏定位- 根据检漏仪显示的泄漏信号强度，移动传感器并标记信号最强的位置。
- 通过不断调整传感器位置，逐渐缩小泄漏位置的范围，以确定泄漏点。
4. 注意事项及故障排除- 如果在使用过程中发现仪器显示异常或警报频繁，请检查电源连接是否良好，是否需要更换传感器。
- 使用时请避免与其他电子设备或强电磁场接触，以免影响仪器的正常工作。
5. 保养与存储- 使用完毕后，请将传感器清洁并妥善包装。
- 将检漏仪存放在干燥、通风良好的地方，避免长时间存放在高温、潮湿环境中。
再次感谢您选择我们的检漏仪。
如有任何问题或需要进一步的帮助，请随时与我们联系。
祝您使用愉快！此为检漏仪使用方法说明书，仅为用户提供操作指导，不涉及特定品牌或型号的实际产品。
具体使用方法请根据您所购买的检漏仪的具体说明来操作。
针孔试验操作说明
针孔试验操作说明一、引言针孔试验是一种用于检测材料或产品表面缺陷的常见方法。
通过利用压力差，将染料或荧光剂注入被测材料或产品内部，观察是否有漏洞或缺陷产生。
本文将详细介绍针孔试验的操作步骤及注意事项。
二、准备工作1. 材料或产品准备：确保被测材料或产品表面干净、平整，并摆放在光线充足的环境中。
2. 染料或荧光剂选择：根据被测材料的特性和需求选择合适的染料或荧光剂。
确保染料或荧光剂无毒、无害且易于清洗。
三、针孔试验操作步骤1. 准备试验台及设备：确保试验台平稳，放置反光板以增强检测视线。
准备采用压力差的试验仪器，并连接好气源和压力计。
2. 注射染料或荧光剂：使用注射器将一定量的染料或荧光剂注入被测材料或产品内部。
确保注射器与材料表面保持垂直，并适量注入以避免溢出。
3. 施加压力：调整试验仪器的压力，施加一定的压力差。
确保施加的压力不会对材料或产品造成破坏。
4. 观察结果：在注射染料或荧光剂后，观察被测材料或产品的表面是否出现染色或发光的现象。
如果出现，则可能意味着存在漏洞或缺陷。
5. 结果处理：根据观察结果，可以判断被测材料或产品的质量是否合格。
如有漏洞或缺陷出现，应及时记录并采取相应的措施修复或更换。
四、注意事项1. 安全防护：在进行针孔试验时，应佩戴适当的安全防护装备，如手套、护目镜等，以避免意外伤害或染料或荧光剂的直接接触。
2. 压力控制：在施加压力时，要控制好压力的大小，避免对被测材料或产品造成不必要的损坏。
3. 观察要点：在观察结果时，要细致入微地观察表面是否出现染色或发光的现象，以确保准确判断是否存在缺陷。
4. 记录与处理：及时记录试验结果，并根据结果采取相应的措施，如修复或更换被测材料或产品。
五、结论针孔试验是一种简单易行的表面缺陷检测方法。
通过正确的操作步骤和注意事项，可以有效地判断被测材料或产品是否存在针孔或其他缺陷，进而保证产品的质量。
在进行针孔试验时，务必遵守安全操作规程，确保操作人员的安全与被测材料或产品的完整性。
测漏仪使用说明范文
测漏仪使用说明范文一、概述测漏仪是一种用于检测管道或容器内液体或气体泄漏的仪器。
它采用先进的技术原理，能够精确地测量出泄漏的位置和大小，并及时报警，以便进行修复。
本使用说明将详细介绍测漏仪的操作步骤和注意事项，以方便用户正确使用。
二、操作步骤1.准备工作(2)确认测漏仪的电池电量是否充足，若不足应及时更换新电池。
(3)将测漏仪放置在平稳的水平台面上，并确保周围没有干扰物。
(4)根据实际需求，选择合适的探头连接到测漏仪上。
2.开机及设置(1)按下电源开关，等待仪器进行启动自检，显示屏将显示相关信息。
(2)使用上下箭头按键选择合适的测量模式，如液体测漏、气体测漏等。
(3)根据所需灵敏度，使用左右箭头按键调整灵敏度大小。
(4)根据实际情况，选择合适的检测范围，使用相关按键进行调整。
3.进行测量(1)将探头置于待测的管道或容器上，确保与表面密封良好，并避免过度施力。
(2)按下启动按钮，测漏仪将开始进行数据采集和处理。
(3)当仪器检测到泄漏时，会发出声音和显示相关的警报信息，用户应及时采取相应的措施。
4.停止测量及关机(1)按下停止按钮，测漏仪将停止测量并保存当前数据。
(2)长按电源开关，确认关闭测漏仪。
三、注意事项1.在使用测漏仪之前，应仔细阅读本使用说明，并按照指示进行操作。
2.在使用过程中，应始终保持仪器的稳定，避免碰撞或坠落。
3.在选择探头时，应根据实际情况选择合适的材质和规格，并检查其是否与测漏仪兼容。
4.在进行测量时，应确保探头与待测表面完全贴合，以确保精确测量。
5.若测漏仪长时间不使用，应将其存放在干燥、通风的环境中，并定期进行电池检查和保养。
四、维护保养1.定期对测漏仪进行外观检查，如有损坏或变形，应及时维修或更换。
2.定期更换电池，并检查电池连接处是否良好，以确保正常供电。
3.对探头进行清洁，以保证测量的准确性和稳定性。
4.若长时间不使用测漏仪，应清洁仪器表面并存放在干燥、通风的环境中，避免受潮或灰尘堆积。
检漏仪的使用方法
检漏仪的使用方法检漏仪是一种用于检测液体、气体、真空系统中的泄漏的仪器。
它通过使用传感器来监测系统中的泄漏，并通过报警或显示指示来提醒用户。
下面是使用检漏仪的详细步骤：1. 检查仪器和配件：首先，确保检漏仪和其配件已齐全，并且没有损坏。
检查电源电缆、探头和连接管是否完好无损。
2. 准备工作：将检漏仪放在平稳的表面上，并确保电源插头已正确连接。
3. 连接探头：根据需要选择合适的探头，并将其连接到检漏仪的探头接口上。
确保连接牢固，避免漏气。
4. 开启电源：打开检漏仪的电源开关，并确保电源指示灯亮起。
如果使用电池供电，确认电池电量充足。
5. 调节灵敏度：根据实际情况调节检漏仪的灵敏度。
一般情况下，初始灵敏度设置为较低值，然后逐渐调高，直到能够准确检测到泄漏。
6. 开始检测：将探头放置在需要检测的位置上，确保与系统密封紧密贴合。
启动检漏仪，并观察显示屏或听取报警器的工作状态。
如果泄漏存在，检漏仪会发出声音或显示警报信号。
7. 移动探头：如果需要检测大面积的系统或标记泄漏位置，可以在系统表面上小心地移动探头。
逐渐覆盖整个区域，同时观察检漏仪的反应。
8. 记录结果：将检测过程中的数据记录下来，包括泄漏的位置、大小和类型等信息。
根据需要，可以拍摄照片或录制视频作为进一步分析和报告的依据。
9. 处理泄漏：一旦检测到泄漏，应根据泄漏的类型和大小采取相应的措施进行修复。
修复完成后，可以再次使用检漏仪进行验证，确保泄漏已完全消除。
10. 清洁和维护：使用完毕后，应及时关闭检漏仪的电源，并进行清洁和维护。
清洁探头表面，保持仪器干燥，并妥善存放，以防止损坏。
总结：使用检漏仪可以帮助我们及时发现和修复系统中的泄漏问题，从而提高安全性和效率。
正确的使用方法和定期的维护保养都能够确保检漏仪的正常工作，并获得准确可靠的检测结果。
检漏仪的使用方法及注意事项
检漏仪的使用方法及注意事项一、检漏仪的概述检漏仪是一种用于检测气体或液体泄漏的设备。
它通过测量周围环境中特定气体或液体的浓度来确定是否存在泄漏，并能够提供精确的泄漏位置和大小。
在工业领域，检漏仪广泛应用于石油化工、制药、食品加工等行业。
二、使用方法1. 准备工作•确保检漏仪已经充电或插入电源，保证其正常工作。
•确认所要检测的气体或液体类型，并选择相应的探头。
•根据需要，将探头与检漏仪连接并固定好。
2. 设置参数•打开检漏仪，进入设置界面。
•根据实际情况设置灵敏度、报警阈值等参数。
•如需记录数据，可设置数据存储方式和间隔时间。
3. 检测操作•将探头靠近可能存在泄漏的区域，如管道接口、阀门等。
•缓慢移动探头，确保覆盖整个可能存在泄漏的区域。
•当检漏仪探测到泄漏时，会发出声音或显示警告信号。
•根据实际情况调整探头位置，确认泄漏的具体位置和大小。
4. 数据分析与记录•检漏仪通常会提供数据分析功能，可以通过界面显示泄漏的浓度曲线等信息。
•如需记录数据，可将检测结果保存到内存或外部设备中。
•分析记录的数据，找出泄漏的原因，并采取相应的措施进行修复。
三、注意事项1. 安全操作•在使用检漏仪前，需要了解并遵守相关安全操作规程。
•在检测过程中，应佩戴适当的个人防护装备，如手套、防护眼镜等。
2. 探头选择•根据所要检测的气体或液体类型选择合适的探头。
•不同类型的探头对应不同的测量范围和灵敏度，请根据实际需求进行选择。
3. 环境适应性•检漏仪对环境条件有一定要求，请避免在极端温度、湿度或腐蚀性环境下使用。
•在使用前，应先了解检漏仪的工作温度范围和防护等级。
4. 定期校准•检漏仪需要定期进行校准，以保证其测量结果的准确性和可靠性。
•根据厂家提供的说明书，按照规定的时间和方法进行校准操作。
5. 维护保养•定期清洁检漏仪的外壳和探头，避免灰尘或污物对测量结果的影响。
•如发现故障或异常情况，应立即停止使用，并联系售后服务部门进行维修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
270针孔检漏仪操作说明书
上海高致精密仪器有限公司
1．简介
易高270利用“湿海绵法”可在涂层上检测针孔，为手持式。
检测到针孔时，在基层和海绵之间形成导电通路并产生报警。
2．安装电池
270使用的是3节1.5V电池。
电池盒在仪器底部。
更换电池时要注意正、负极接对。
3．仪器开与关
按住“Keypad”键大约2秒钟，仪器开机。
开机后，仪器自动校准，此时LED在闪烁。
4秒钟后，校准完毕，仪器发出“嘟嘟”两声，可以开始测量。
红色的LED指示电压的位置。
切换电压时，按一下“Keypad”键，仪器发出“哔”的一声，电压切换到下一档。
关机时，按住“Keypad”键大约2秒钟，听到“嘟嘟”两声响后，仪器关机。
4．校准检查
当仪器开机后或者刚切换到一个新电压后，仪器要对电压和电流进行校准检测，大约需要4秒钟。
5．电量过低
当电池电量剩余10%时，左边的“Low Battery”显示灯持续闪亮；当电量过低时，显示灯一闪一闪，需要更换电池。
6．针孔检测
连接地线和探头到适当终端。
用干净的自来水将海绵浸湿，自来水含有盐份，可以导电。
注意：使用KODAK PHOTOFLOW等润湿剂可破坏水的表面张力，有利于更好地渗入涂层细小孔隙。
开机后先不要接触涂层表面，仪器需要4秒钟的时间进行自动校准。
选择电压。
通常情况下涂层厚度300微米以下选择9V，涂层厚度达500微米时选择90V，67.5V是美国检测标准。
将湿海绵在涂层上划过，经过孔隙处时会听到报警声。
小孔隙的精确定位需要利用海绵角部。
7．更换海绵
更换海绵时拧下探头杆顶部的螺丝和夹板，取掉旧海绵，注意不要丢掉里面的距离管。
将该距离管放进新海绵中。
将保险柜螺丝置入探头主体，夹上夹板在海绵的任一侧。
