MB主板简介上课讲义
认识主板说课稿

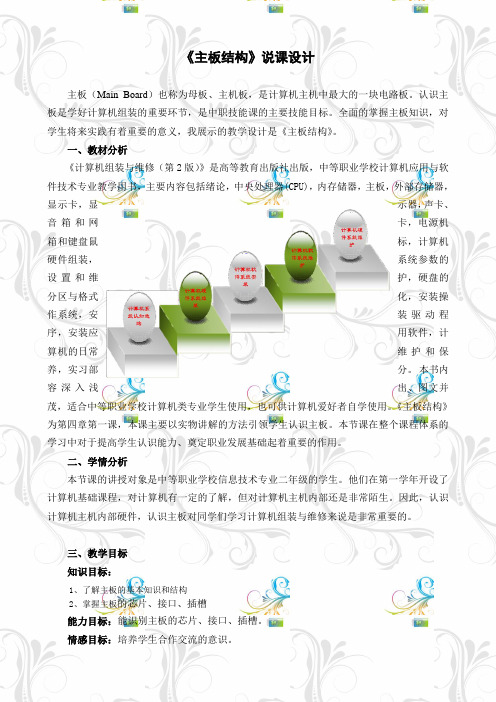

《主板结构》说课设计主板（Main Board）也称为母板、主机板，是计算机主机中最大的一块电路板。
认识主板是学好计算机组装的重要环节，是中职技能课的主要技能目标。
全面的掌握主板知识，对学生将来实践有着重要的意义，我展示的教学设计是《主板结构》。
一、教材分析《计算机组装与维修（第2版）》是高等教育出版社出版，中等职业学校计算机应用与软件技术专业教学用书，主要内容包括绪论，中央处理器(CPU)，内存储器，主板，外部存储器，显示卡，显示器，声卡、音箱和网卡，电源机箱和键盘鼠标，计算机硬件组装，系统参数的设置和维护，硬盘的分区与格式化，安装操作系统，安装驱动程序，安装应用软件，计算机的日常维护和保养，实习部分。
本书内容深入浅出、图文并茂，适合中等职业学校计算机类专业学生使用，也可供计算机爱好者自学使用。
《主板结构》为第四章第一课，本课主要以实物讲解的方法引领学生认识主板。
本节课在整个课程体系的学习中对于提高学生认识能力、奠定职业发展基础起着重要的作用。
二、学情分析本节课的讲授对象是中等职业学校信息技术专业二年级的学生。
他们在第一学年开设了计算机基础课程，对计算机有一定的了解，但对计算机主机内部还是非常陌生。
因此，认识计算机主机内部硬件，认识主板对同学们学习计算机组装与维修来说是非常重要的。
三、教学目标知识目标：1、了解主板的基本知识和结构2、掌握主板的芯片、接口、插槽能力目标：能识别主板的芯片、接口、插槽。
情感目标：培养学生合作交流的意识。
四、教学重点、难点教学重点：1. 主板的芯片、接口、插槽。
教学难点：1. 识记芯片、接口、插槽。
难点突破：通过运用图片、实物等手段，使学生直观地认识主板。
五、教法学法教师教法：1.直观教学法：展示实物、动画、图片等资料，引领学生通过直观地观察、体验，从中感悟，进而发表个性化见解，提升学生操作能力。
2.情境教学法：通过设置情境并预设问题，在师生互动中让学生在探究中掌握知识。
mb980vf主板手册
mb980vf主板手册摘要：1.引言2.mb980vf主板概述3.主要特性4.硬件规格5.组件和连接器6.安装过程7.配置和启动8.常见问题及解决方案9.技术支持正文：【引言】本文档是针对mb980vf主板的手册，旨在为用户提供详细的使用和安装说明。
本文将详细介绍主板的特性、硬件规格、组件和连接器、安装过程、配置和启动以及常见问题及解决方案。
【mb980vf主板概述】mb980vf是一款高性能的主板，适用于各种计算机应用场景。
它具有强大的处理器支持、高速的内存接口以及丰富的扩展接口，为用户提供了高效稳定的计算性能。
【主要特性】- 支持最新的处理器技术- 高速DDR4内存接口- 丰富的扩展接口，如PCIe、SATA、USB等- 稳定的运行性能【硬件规格】- 处理器：支持Socket插槽的处理器- 内存：支持DDR4内存，最高可达xxGB - 存储：支持SATA接口，可连接硬盘或光驱- 扩展接口：提供PCIe、USB等扩展接口【组件和连接器】- 处理器插槽：Socket xx- 内存插槽：DDR4 DIMM xx- 存储接口：SATA xx- 扩展接口：PCIe xx、USB xx【安装过程】- 首先，准备好所需的工具和配件- 然后，将处理器安装到Socket插槽- 接着，插入内存条到DDR4 DIMM插槽- 安装存储设备和扩展卡- 最后，连接电源和所有连接器【配置和启动】- 打开计算机并进入BIOS设置界面- 配置基本系统设置，如时间和语言- 配置启动顺序，选择首选启动设备- 保存设置并退出BIOS- 计算机将自动启动【常见问题及解决方案】- 问题：计算机无法启动解决方案：检查电源线和所有连接器是否连接紧密，尝试重新启动计算机- 问题：无法进入BIOS设置界面解决方案：检查键盘是否正常工作，尝试使用其他键盘或重新启动计算机【技术支持】如遇到任何问题，请联系我们的技术支持团队，我们将竭诚为您服务。
以上就是关于mb980vf主板手册的详细内容，希望对您有所帮助。
电脑主板讲义
正常来说，主板只提供一个软驱接口，软驱接口用一根 扁平的34线数据线连接软驱，扁平电缆也称排线
IDE接口用来连接硬盘、光驱、刻录机等存储设备，它 通过一条40线扁平电缆与IDE设备相连接
S-ATA，新型硬盘接口。采用串行接口，传输速率达到 300Mbps
扩展槽是主板负责对外连接的通道，用来连接外部 的接口卡。目前主板上常风的扩展槽有ISA、PCI、 AGP 、PCI-E 4种
PCI插槽常为白色，主板中一般有2--6个PCI扩展槽
AGP(Accelerated Graphics Port)图形加速端接口,是显 卡专用插槽，一般为棕色
AGP接口标准从最初的AGP 1X，现已发展到AGP 8X， 传输速率也提升到2.1Gbps
PCI-E(PCI Express)，是利用全新的串行技术PCI Express总线技术制造的一种主板扩展插槽
PCI Express拥有更快的速率 , PCI Express设备能够支持 热拔插以及热交换特性
BIOS (Basic Input / Output System)基本输入/输出 系统.是固化到存储器（ROM芯片）中的一组程序
从功能பைடு நூலகம்看，BIOS分3个部分：
自检及初始化程序 post 硬件中断处理 程序服务请求
ISA(Industry Standard Architecture)工业标准体系结 构
早期用来安装声卡、网卡、SCSI卡等，一般为黑色， 现在多数主板都不带ISA插槽
PCI(Peripheral Component Interconnect)外部 设备互联总线
PCI一般用来安装声卡、网卡、电视卡等设备，早 期也有PCI显卡
跳线已经对硬件的设置非常灵活，但跳线的插拔方式 不太方便，因此 发明了DIP开关
MB主板简介上课讲义
M B主板简介MB主板(Motherboard)电脑机箱主板，又叫主机板(mainboard)、系统板(systemboard)或母板(motherboard)；它分为商用主板和工业主板两种。
它安装在机箱内，是微机最基本的也是最重要的部件之一。
主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有BIOS芯片、I/O控制芯片、键和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件。
主板采用了开放式结构。
主板上大都有6-15个扩展插槽，供PC机外围设备的控制卡（适配器）插接。
通过更换这些插卡，可以对微机的相应子系统进行局部升级，使厂家和用户在配置机型方面有更大的灵活性。
总之，主板在整个微机系统中扮演着举足轻重的角色。
可以说，主板的类型和档次决定着整个微机系统的类型和档次。
主板的性能影响着整个微机系统的性能。
简介主板（英语：Motherboard,Mainboard，简称Mobo），又称主机板、系统板、逻辑板、母板、底板等，是构成复杂电子系统例如电子计算机的中心或者主电路板。
典型的主板能提供一系列接合点，供处理器、显卡、声效卡、硬盘、存储器、对外设备等设备接合。
它们通常直接插入有关插槽，或用线路连接。
主板上最重要的构成组件是芯片组（Chipset）。
而芯片组通常由北桥和南桥组成，也有些以单片机设计，增强其性能。
这些芯片组为主板提供一个通用平台供不同设备连接，控制不同设备的沟通。
它亦包含对不同扩充插槽的支持，例如处理器、PCI、ISA、AGP，和PCI Express。
芯片组亦为主板提供额外功能，例如集成显核，集成声效卡（也称内置显核和内置声卡）。
一些高价主板也集成红外通讯技术、蓝牙和802.11（Wi-Fi）等功能。
主板结构所谓主板结构就是根据主板上各元器件的布局排列方式，尺寸大小，形状，所使用的电源规格等制定出的通用标准，所有主板厂商都必须遵循。
主板结构分为AT、Baby-AT、ATX、Micro ATX、LPX、NLX、Flex ATX、EATX、WATX以及BTX等结构。
主板基本知识教材ppt课件
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
主板构架
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
cpu插槽
目前cpu插槽多采用ZIF（zero insert force）标准，常见的cpu插 槽类型有socket478、socket754、socket939、LGA775和socket AM2等，现在市场上主流cpu插槽为socket AM2和LGA775插槽。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
BIOS ROM芯片 常见BIOS芯片如图所示。
CMOS RAM芯片
常见的CMOS RAM如图所示。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
BIOS与CMOS的区别
• BIOS与CMOS并不是相同的概念，BIOS是用来设置硬件 的一组计算机程序（中断指令系统），该程序保存在主板 上的一块只读EPROM或EEPROM芯片中，有时也将放置 BIOS程序的芯片简称为BIOS。BIOS包括系统的重要例程 以及设置系统参数的设置程序（BIOS Setup程序）。由 上面的解释可以看出，BIOS与CMOS既相关又有所不同 ：BIOS是计算机系统中断控制指令系统只读存储器；。
计算机主板简介演示
汇报人： 日期:
目录
• 计算机主板概述 • 计算机主板上的核心部件 • 计算机主板的工作原理 • 计算机主板的维修与保养 • 计算机主板的发展趋势与新技术应用 • 计算机主板与其他部件的搭配与选择
01
计算机主板概述
定义与作用
定义
计算机主板，也称为系统板或母板， 是一块矩形或圆形的电路板，上面安 装了计算机的主要电路、芯片、接口 和其他部件。
BIOS系统还提供了参数设置功能，用户可以通过此功能对计算机硬件进行配置和优 化。
开机自检
开机自检是计算机主板启动过程 中最重要的步骤之一，它是指计 算机在按下电源键后，系统对所
有硬件设备进行检测和识别。
开机自检包括对CPU、内存、硬 盘、显卡等硬件设备的检测和识 别，以确保它们能够正常工作。
如果在开机自检过程中出现错误 ，系统会提示相应的错误信息，
虚拟化技术
虚拟化技术将使计算机主板能够同时运行多个操 作系统和应用程序，从而提高计算机的效率和性 能。
5G技术
随着5G网络的普及，计算机主板将集成更多的5G 模块，以满足高速、低延迟的数据传输需求。
节能技术
未来计算机主板将更加注重节能设计，采用更高 效的电源管理技术和节能芯片等，以降低计算机 的能耗和发热量。
清洁插槽和插座
02
使用无水酒精擦拭插座和插槽，确保接触良好。
清洁风扇和散热器
03
使用毛刷和吸尘器清理风扇和散热器上的灰尘。
BIOS备份与升级
BIOS备份
在升级BIOS之前，建议先备份原始BIOS文件，以防升级失败。
BIOS升级
访问主板制造商的官方网站，下载最新的BIOS文件，按照说明 进行升级。
计算机主板基础知识ppt课件
主板的组成、分类以及选购 主板的芯片组 主板和主板驱动程序的安装 主板的常见故障分析和处理
3.1 主板的简介
主板，又叫母板(Motherboard)或主机板， 是微机中最基本最重要的部件之一，是电脑内 部各种配件的载体，各种配件通过主板联系在 一起，配件之间的数据传输，都是通过主板来 实现的。主板性能的好坏，将直接影响整个系 统的运作情况。每一种新型CPU的出现，都 会推出与之配套的主板控制芯片组，否则新型 CPU的性能就无法或正常发挥出来。
AMD的Socket AM2插槽采用全新设计， 有940根针脚，如图3-2所示。这种类型的微 处理器内建DDR2内存控制器，可以支持最高 DDR2 800MHz的内存。
图3-2 S75插槽如图3-3所示，它与 Socket接口不同，LGA 775接口的CPU底部 没有传统的针脚，而是775个触点，通过与对 应的LGA 775插槽内的775根触针接触来传输 信号。LGA 775接口不仅能够提升处理器的信
图3-4 主板芯片组
3.2.4 总线扩展槽
总线扩展槽是用于扩展微机功能的插槽，
它是总线的延伸，可以用来插接各种板卡，如 显卡、声卡、网卡和视频采集卡等。目前使用 的总线扩展槽主要有PCI插槽和PCI-E插槽。 PCI插槽用于插接PCI总线的板卡，一般为乳 白色，如图3-5所示。根据主板的不同，一般 有3～5个PCI插槽。PCI-E插槽大大提高了微 机图形接口的吞吐能力，目前多用于插接显卡， PCI-E插槽将会成为今后一段时间内的主流扩 展插槽。
号强度和处理器频率，同时也可以降低生产成 本。目前，LGA 775插槽已经成为Intel桌面 CPU的标准接口。
LGA 775插槽，是Intel 925X Express和 Intel 915 Express芯片组，所采用的接口类 型，支持Pentium 4和Pentium 4 Extreme Edition处理器。
计算机主板各部分介绍要点课件
扩展槽
01
02
03
04
扩展槽是主板上用于连接各种 扩展卡和外部设备的插槽。
常见的扩展槽类型包括PCI、 PCI-E、AGP等，每种类型都
有其特定的规格和用途。
扩展槽的数量和种类对于主板 的扩展性和兼容性具有重要影
响。
扩展槽的位置和布局对于机箱 内部的气流和散热性能也有一
定影响。
芯片组
芯片组是主板的核心组成部分，由一组芯片组成，负责 连接和管理各个部分。
任务。
BIOS/UEFI对于系统的稳定性和 性能具有重要影响，因此选择适 合自己硬件和需求的BIOS/UEFI
版本非常重要。
BIOS/UEFI的设置方法因主板品 牌和型号而异，因此建议参考主 板用户手册或官方网站上的指南
进行设置。
03 主板的附加部分
I/O接口
01
02
03
种类与数量
主板上的I/O接口类型和 数量因主板型号和设计而 异，常见的包括USB、 HDMI、VGA、PS/2等接 口。
常见的芯片组类型包括北桥和南桥，北桥负责高速数据 传输，南桥负责低速数据传输。
芯片组的质量和性能对于整个系统的性能和稳定性具有 重要影响。
芯片组的技术和规格不断更新换代，因此不同时期的主 板可能采用不同的芯片组。
BIOS/UEFI
BIOS/UEFI是主板上的基本输入 输出系统，用于初始化硬件、设 置硬件参数以及加载操作系统等
清洁主板
定期使用干燥的、不掉毛的布擦 拭主板上的灰尘和污垢，避免使
用含有酒精或氨水的清洁剂。
检查主板上的元件
定期检查主板上的电容、电阻等 元件是否有损坏或老化现象，如
有需要，及时更换。
保持适宜的环境
MB主板上电过程教学教材
RSMRST#
RSMRST#: Resume Well Reset, this signal is used for resetting the resume power plane logic.
1. After plugging power cord, +5VSB ramps up. 2. +3VSB is regulated from +5VSB. 3. 32ms after +3VSB ramps above VTRIP (2.2V), RSMRST asserts. 4. RSMRST will re-assert after AC power loss, which acts like a
Main power的產生由SLP_S3#去控制。
按Power Button PWRBTN#拉low 通知SIOSIO告知NB NB 送出SLP_S3#(此時SLP_S3#為高電平) PSON# 被拉low Power Supply產生Main Power.
Power-up (Main Power)
Battery Mechanical Off，Power cord被拔掉，只有Battery.
主板基本電壓
狀態電壓種類有3種
1.Main power: S0/S1 2.Dual power:S0/S1/S3 3.Standby power:S0/S1/S3/S4/S5
詳細參考附件：
Main Power
wake up event of SB and causes the de-assertion of SLP_S3# to turn on the system.
+5VSB
+3VSB
RSMRST
MB Basic Knowledge
參考資料………………………...90
2
PC MB
绪 言
计算机种类繁多，一般可分为大型计算机、小型计算机以 及微型计算机。我们一般所见的多为微型计算机，如桌上型电 脑(Desktop)、笔记本电脑(Notebook)等。这些微型计算机广泛用 于日常的生活和工作中，其硬件设计和软件支持都是针对个人 使用，我们称之为个人计算机(PC，Personal Computer)。在不特 别说明的情况下，本文所讲的计算机都是指微型计算机。 一台计算机(Computer)的主要部件集合在一起就是计算机的 主机，这些主要部件一般组装在一块PCB(Printed Circuit Board， 印刷电路板)上。所以我们称这块组装了计算机主要部件的PCB 为主机板，简称主板(MB，Main Board)或母板(MB，Mother Board)。 本文从计算机原理入手，主要讲述当前主流主板的基本知 识，对主板的發展前沿稍有涉及。其內容主要介绍计算机主板 的组成、架构、芯片组(Chipset)和总线(Bus)。
總線控制器 CPU與存儲器和各種外設之間通過總線傳遞信息 的方式是各不相同的，每組總線都由它的接口的電路來控制其工作 方式，故我們也把接口電路也叫總線控制器。總線控制器其內部主 要組成有兩部分－控制部分和寄存器部分。控制部分接收和發出各 種控制信號，控制總線中數據的正常傳遞。寄存器部分主要用來寄 存和緩沖總線中傳遞的數據。
BUS請求
1
DMA請求
CPU
3
BUS允許
DMA
4
DMA允許
IO
Memory
14
PC MB
計算機基礎
如上圖，外設在需要DMA傳輸的時候會發出一個DMA請求信號， DMA控制器接到該信號後向CPU發出總線控制請求信號，在得到允許 後CPU會發出允許總線使用信號，將總線的控制權交給DMA控制器， DMA控制器控制總線後再發出DMA允許傳輸信號給外設，開始DMA 傳輸。DMA傳輸一般用來傳輸大批量的數據，如多媒體的播放，數據 的拷貝等。 中斷(INTERRUPT)，簡單地說中斷是一個過程。這個過程可以由 處理器內外部硬件或軟件中斷指令引起，即由它們發生中斷請求(IRQ， Interrupt Request)，CPU接到中斷請求後可以暫時中止現行程序的執行， 轉去執行請求中斷的那個外設或軟件的中斷處理程序，待處理完畢後 又返回到被中止了的程序。 實現中斷有三個好處：一、同步操作。 CPU與低速外設交換數據 時會浪費很多時間去等待外設處理數據，引入中斷後CPU可以同時命 令多個外設同時工作；二、實時處理。對隨機事件能及時地響應並妥 善處理。三、故障處理。能隨時發現系統中的各種錯誤並自行處理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
M B主板简介MB主板(Motherboard)电脑机箱主板，又叫主机板(mainboard)、系统板(systemboard)或母板(motherboard)；它分为商用主板和工业主板两种。
它安装在机箱内，是微机最基本的也是最重要的部件之一。
主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有BIOS芯片、I/O控制芯片、键和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件。
主板采用了开放式结构。
主板上大都有6-15个扩展插槽，供PC机外围设备的控制卡（适配器）插接。
通过更换这些插卡，可以对微机的相应子系统进行局部升级，使厂家和用户在配置机型方面有更大的灵活性。
总之，主板在整个微机系统中扮演着举足轻重的角色。
可以说，主板的类型和档次决定着整个微机系统的类型和档次。
主板的性能影响着整个微机系统的性能。
简介主板（英语：Motherboard,Mainboard，简称Mobo），又称主机板、系统板、逻辑板、母板、底板等，是构成复杂电子系统例如电子计算机的中心或者主电路板。
典型的主板能提供一系列接合点，供处理器、显卡、声效卡、硬盘、存储器、对外设备等设备接合。
它们通常直接插入有关插槽，或用线路连接。
主板上最重要的构成组件是芯片组（Chipset）。
而芯片组通常由北桥和南桥组成，也有些以单片机设计，增强其性能。
这些芯片组为主板提供一个通用平台供不同设备连接，控制不同设备的沟通。
它亦包含对不同扩充插槽的支持，例如处理器、PCI、ISA、AGP，和PCI Express。
芯片组亦为主板提供额外功能，例如集成显核，集成声效卡（也称内置显核和内置声卡）。
一些高价主板也集成红外通讯技术、蓝牙和802.11（Wi-Fi）等功能。
主板结构所谓主板结构就是根据主板上各元器件的布局排列方式，尺寸大小，形状，所使用的电源规格等制定出的通用标准，所有主板厂商都必须遵循。
主板结构分为AT、Baby-AT、ATX、Micro ATX、LPX、NLX、Flex ATX、EATX、WATX以及BTX等结构。
其中，AT和Baby-AT是多年前的老主板结构，已经淘汰；而LPX、NLX、Flex ATX则是ATX的变种，多见于国外的品牌机，国内尚不多见；EATX和WATX则多用于服务器/工作站主板；ATX是市场上最常见的主板结构，扩展插槽较多，PCI插槽数量在4-6个，大多数主板都采用此结构；Micro ATX又称Mini ATX，是ATX结构的简化版，就是常说的“小板”，扩展插槽较少，PCI插槽数量在3个或3个以下，多用于品牌机并配备小型机箱；而BTX则是英特尔制定的最新一代主板结构，但尚未流行便被放弃，继续使用ATX。
[1]芯片组芯片组（Chipset）是主板的核心组成部分，几乎决定了这块主板的功能，进而影响到整个电脑系统性能的发挥。
按照在主板上的排列位置的不同，通常分为北桥芯片和南桥芯片。
北桥芯片提供对CPU的类型和主频、内存的类型和最大容量、ISA/PCI/AGP插槽、ECC纠错等支持。
南桥芯片则提供对KBC （键盘控制器）、RTC（实时时钟控制器）、USB（通用串行总线）、Ultra DMA/33（66）EIDE数据传输方式和ACPI（高级能源管理）等的支持。
其中北桥芯片起着主导性的作用，也称为主桥（Host Bridge）。
[2]按逻辑控制芯片组分类这些芯片组中集成了对CPU、CACHE、I/O和总线的控制。
586以上的主板对芯片组的作用尤为重视。
Intel公司出品的用于586主板的芯片组有：LX：早期的用于Pentium 60和66MHz CPU的芯片组。
NT：海王星（Neptune），支持Pentium 75MHz以上的CPU，在Intel 430 FX芯片组推出之前很流行，已不多见。
FX：在430和440两个系列中均有该芯片组，前者用于Pentium，后者用于Pentium Pro。
HX：Intel 430系列，用于可靠性要求较高的商用微机。
VX：Intel 430系列，在HX基础上针对普通的多媒体应用作了优化和精简，有被TX取代的趋势。
TX：Intel 430系列的最新芯片组，专门针对Pentium MMX技术进行了优化。
GX/KX：Intel 450系列，用于Pentium Pro，GX为服务器设计，KX用于工作站和高性能桌面PC。
MX：Intel 430系列，专门用于笔记本电脑的奔腾级芯片组，参见《Intel 430 MX芯片组》。
非Intel公司的芯片组有：VT82C5xx系列：VIA公司出品的586芯片组。
SiS系列：矽统（SiS）出品，在非Intel芯片组中名气较大。
Opti系列：Opti公司出品，采用的主板商较少。
扩展槽扩展插槽是主板上用于固定扩展卡并将其连接到系统总线上的插槽，也叫扩展槽、扩充插槽。
扩展槽是一种添加或增强电脑特性及功能的方法。
扩展插槽的种类和数量的多少是决定一块主板好坏的重要指标。
有多种类型和足够数量的扩展插槽就意味着今后有足够的可升级性和设备扩展性，反之则会在今后的升级和设备扩展方面碰到巨大的障碍。
[3]主要接口硬盘接口：硬盘接口可分为IDE接口和SATA接口。
在型号老些的主板上，多集成2个IDE口，通常IDE接口都位于PCI插槽下方，从空间上则垂直于内存插槽（也有横着的）。
而新型主板上，IDE接口大多缩减，甚至没有，代之以SATA接口。
软驱接口：连接软驱所用，多位于IDE接口旁，比IDE接口略短一些，因为它是34针的，所以数据线也略窄一些。
COM接口（串口）：大多数主板都提供了两个COM接口，分别为COM1和COM2，作用是连接串行鼠标和外置Modem等设备。
COM1接口的I/O地址是03F8h-03FFh，中断号是IRQ4；COM2接口的I/O地址是02F8h-02FFh，中断号是IRQ3。
由此可见COM2接口比COM1接口的响应具有优先权，市面上已很难找到基于该接口的产品。
PS/2接口：PS/2接口的功能比较单一，仅能用于连接键盘和鼠标。
一般情况下，鼠标的接口为绿色、键盘的接口为紫色。
PS/2接口的传输速率比COM接口稍快一些，但这么多年使用之后，绝大多数主板依然配备该接口，但支持该接口的鼠标和键盘越来越少，大部分外设厂商也不再推出基于该接口的外设产品，更多的是推出USB接口的外设产品。
不过值得一提的是，由于该接口使用非常广泛，因此很多使用者即使在使用USB也更愿意通过PS/2-USB转接器插到PS/2上使用，外加键盘鼠标每一代产品的寿命都非常长，接口依然使用效率极高，但在不久的将来，被USB接口所完全取代的可能性极高。
USB接口：USB接口是如今最为流行的接口，最大可以支持127个外设，并且可以独立供电，其应用非常广泛。
USB接口可以从主板上获得500mA的电流，支持热拔插，真正做到了即插即用。
一个USB接口可同时支持高速和低速USB外设的访问，由一条四芯电缆连接，其中两条是正负电源，另外两条是数据传输线。
高速外设的传输速率为12Mbps，低速外设的传输速率为1.5Mbps。
此外，USB 2.0标准最高传输速率可达480Mbps。
USB 3.0已经出现在主板中，并已开始普及。
LPT接口（并口）：一般用来连接打印机或扫描仪。
其默认的中断号是IRQ7，采用25脚的DB-25接头。
并口的工作模式主要有三种：1、SPP标准工作模式。
SPP数据是半双工单向传输，传输速率较慢，仅为15Kbps，但应用较为广泛，一般设为默认的工作模式。
2、EPP增强型工作模式。
EPP采用双向半双工数据传输，其传输速率比SPP高很多，可达2Mbps，已有不少外设使用此工作模式。
3、ECP扩充型工作模式。
ECP采用双向全双工数据传输，传输速率比EPP还要高一些，但支持的设备不多。
使用LPT接口的打印机与扫描仪已经基本很少了，多为使用USB接口的打印机与扫描仪。
MIDI接口：声卡的MIDI接口和游戏杆接口是共用的。
接口中的两个针脚用来传送MIDI信号，可连接各种MIDI设备，例如电子键盘等，市面上已很难找到基于该接口的产品。
SATA接口：SATA的全称是Serial Advanced Technology Attachment （串行高级技术附件，一种基于行业标准的串行硬件驱动器接口），是由Intel、IBM、Dell、APT、Maxtor和Seagate公司共同提出的硬盘接口规范，在IDF Fall 2001大会上，Seagate宣布了Serial ATA 1.0标准，正式宣告了SATA规范的确立。
SATA规范将硬盘的外部传输速率理论值提高到了150MB/s，比PATA标准ATA/100高出50%，比ATA/133也要高出约13%，而随着未来后续版本的发展，SATA接口的速率还可扩展到2X和4X（300MB/s和600MB/s）。
从其发展计划来看，未来的SATA也将通过提升时钟频率来提高接口传输速率，让硬盘也能够超频。
[4]主板平面主板的平面是一块PCB（印刷电路板），一般采用四层板或六层板。
相对而言，为节省成本，低档主板多为四层板：主信号层、接地层、电源层、次信号层，而六层板则增加了辅助电源层和中信号层，因此，六层PCB的主板抗电磁干扰能力更强，主板也更加稳定。
[5]工作原理在电路板下面，是4层有致的电路布线；在上面，则为分工明确的各个部件：插槽、芯片、电阻、电容等。
当主机加电时，电流会在瞬间通过CPU、南北桥芯片、内存插槽、AGP插槽、PCI插槽、IDE接口以及主板边缘的串口、并口、PS/2接口等。
随后，主板会根据BIOS（基本输入输出系统）来识别硬件，并进入操作系统发挥出支撑系统平台工作的功能。
主要种类AT：标准尺寸的主板，IBM PC/A机首先使用而得名，有的486、586主板也采用AT结构布局。
Baby AT：袖珍尺寸的主板，比AT主板小，因而得名。
很多原装机的一体化主板首先采用此主板结构。
ATX：改进型的AT主板，对主板上元件布局作了优化，有更好的散热性和集成度，需要配合专门的ATX机箱使用。
BTX：是ATX主板的改进型，它使用窄板（Low-profile）设计，使部件布局更加紧凑。
针对机箱内外气流的运动特性，主板工程师们对主板的布局进行了优化设计，使计算机的散热性能和效率更高，噪声更小，主板的安装拆卸也变得更加简便。
BTX在一开始就制定了3种规格，分别是BTX、Micro BTX和Pico BTX。
3种BTX的宽度都相同，都是266.7mm，不同之处在于主板的大小和扩展性有所不同。
一体化（All in one）主板：集成了声音，显示等多种电路，一般不需再插卡就能工作，具有高集成度和节省空间的优点，但也有维修不便和升级困难的缺点，在原装品牌机中采用较多。
